Laitetyyppi	Split-järjestelmän ilmastointilaite
Malli	CS-NZ35VKE
Merkki	Panasonic
Jäähdytysteho (kW)	3.5
Lämmitysteho (kW)	4.0
Energiatehokkuusluokka	A++
Virtalähde	220-240 V ~ 50 Hz
Kylmäaine	R32
Sisäyksikön mitat (mm)	870 x 290 x 230
Ulkoyksikön mitat (mm)	780 x 540 x 290
Sisäyksikön paino (kg)	10
Ulkoyksikön paino (kg)	28
Melutaso sisäyksikkö (dB)	22 - 42
Melutaso ulkoyksikkö (dB)	48
Toimintatilat	Jäähdytys, lämmitys, kuivaus, puhallin, automaatti
Puhallinnopeudet	4 (Automaatti, Matala, Keski, Korkea)
Kaukosäädin	Kyllä (Infrapuna)

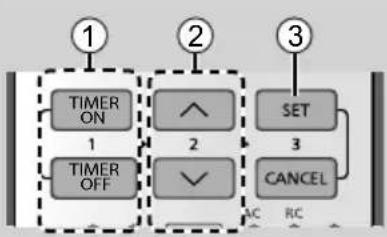

Ajastintoiminto	Päälle/Pois-ajastin
Ilmansuodatin	Pestävä Nanoe-G-suodatin
Huolto	Puhdista suodatin 2 viikon välein, ammattimainen vuosihuolto
Turvaominaisuudet	Automaattinen uudelleenkäynnistys, ylikuumenemissuoja, lapsilukko
Varaosien saatavuus	Suodattimet, kaukosäädin, puhaltimen moottorit saatavana valtuutetuilta jälleenmyyjiltä
Korjattavuusindeksi	8.5/10

Usein kysytyt kysymykset - CS-NZ35VKE PANASONIC

Kuinka puhdistan ilmansuodattimen?

Sammuta ja irrota laite pistorasiasta. Avaa etupaneeli, poista suodatin ja pese vedellä. Kuivaa huolellisesti ennen takaisin asentamista. Puhdista 2 viikon välein optimaalisen suorituskyvyn saavuttamiseksi.

Mitä 'Eco'-tila tekee?

Eco-tila säätää jäähdytystä tai lämmitystä säästääkseen energiaa. Puhallin pyörii hitaammin ja kompressori käy harvemmin, vähentäen virrankulutusta jopa 20 %.

Miksi ilmastointilaitteeni vuotaa vettä?

Yleisiä syitä ovat tukkeutunut tyhjennysletku tai likainen suodatin. Tarkista tyhjennysputki tukosten varalta ja puhdista suodatin. Jos ongelma jatkuu, ota yhteys teknikkoon.

Kuinka voin nollata kaukosäätimen?

Poista paristot, paina ja pidä painettuna Ajastin-painiketta 10 sekunnin ajan, asenna paristot takaisin. Tämä nollaa kaukosäätimen tehdasasetuksiin.

Mikä on suositeltu lämpötila-asetus kesällä?

Energiatehokkuuden vuoksi aseta termostaatti 24-26 °C (75-78 °F). Alemmat lämpötilat kuluttavat enemmän sähköä.

Voinko käyttää ilmastointilaitetta ilman kaukosäädintä?

Kyllä, sisäyksikössä on manuaalinen käyttöpainike. Paina sitä vaihtaaksesi automaattitilan ja pois päältä välillä. Se ohittaa kaukosäätimen asetukset.

Kuinka usein minun tulisi huoltaa ulkoyksikkö?

Vuosittainen ammattilaisen tarkastus on suositeltavaa. Poista roskat yksikön ympäriltä ja pidä rivat puhtaina. Älä estä ilmavirtausta.

Onko laitteessa unitila?

Kyllä, unitila nostaa vähitellen lämpötilaa jäähdytyksen aikana (tai laskee lämmityksen aikana) 8 tunnin aikana varmistaen mukavan levon ja säästäen energiaa.

Mitä 'Diagnostiikka'-valo tarkoittaa?

Vilkkuva diagnostiikkavalo ilmaisee järjestelmävirheen. Katso käsikirjan virhekooditaulukkoa tunnistaaksesi ongelman. Yleisiä koodeja ovat suodattimen puhdistusmuistutus tai anturiviat.

Voinko käyttää jatkojohtoa?

Ei, kytke aina suoraan omaan seinäpistorasiaan. Jatkojohdot voivat ylikuumentua ja aiheuttaa tulipalon. Käytä ylijännitesuojaa tarvittaessa.

KÄYTTÖOHJE CS-NZ35VKE PANASONIC

Lue nämä käyttöohjeet huolellisesti ennen yksikön käyttämistä ja säilytä ne tulevaisuutta varten.

Sisällytetyt asennusohjeet tulee pitää ja lukea asentajan toimesta ennen asennusta.

Kaukosäädin on pakattu sisätilayksikköön ja poistetaan asentajan toimesta ennen asennusta.

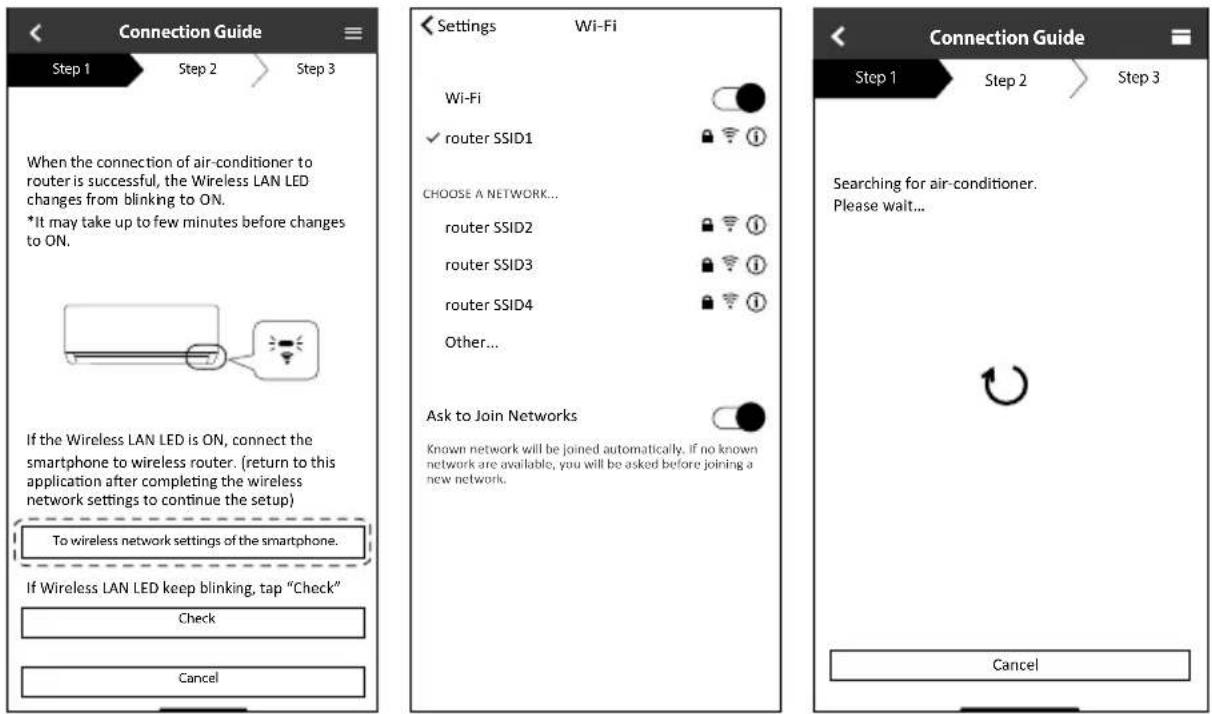

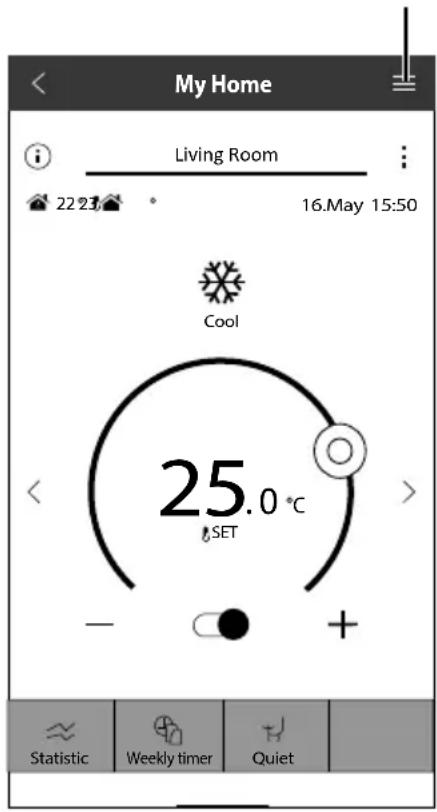

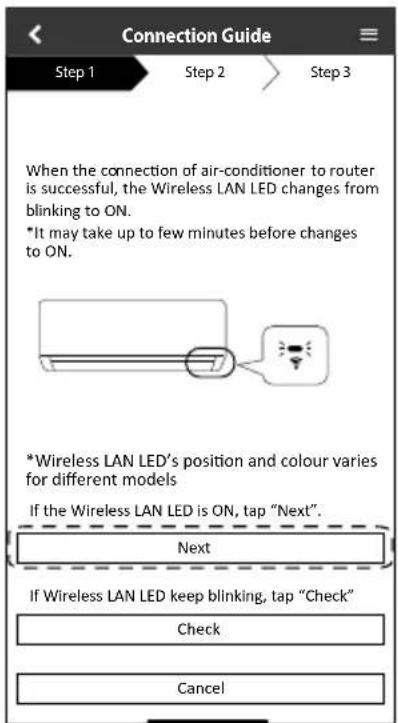

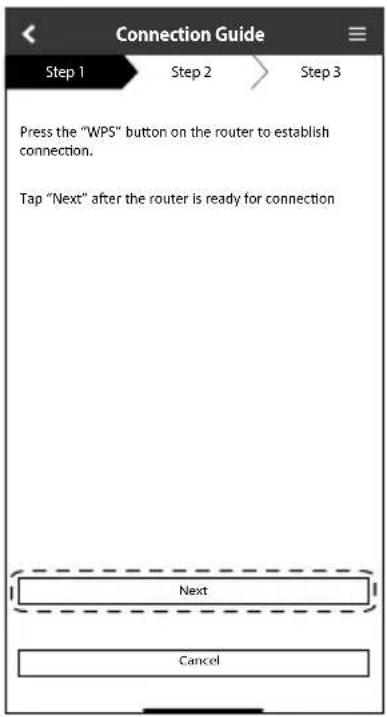

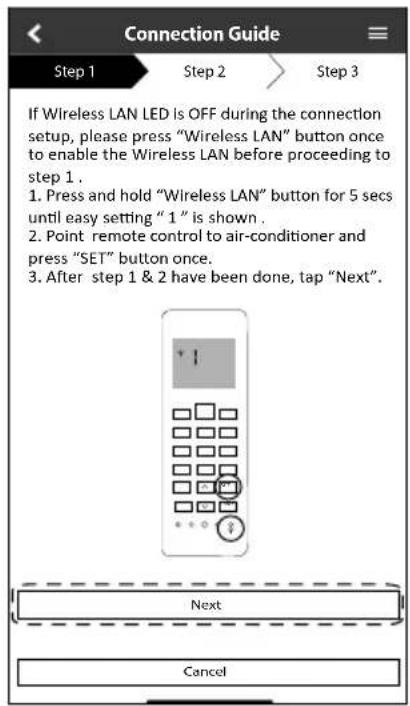

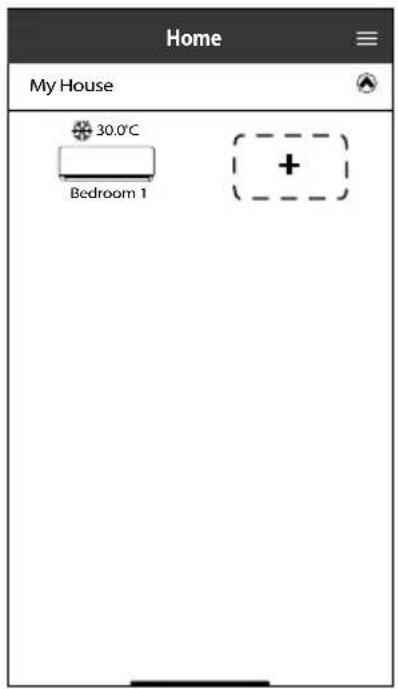

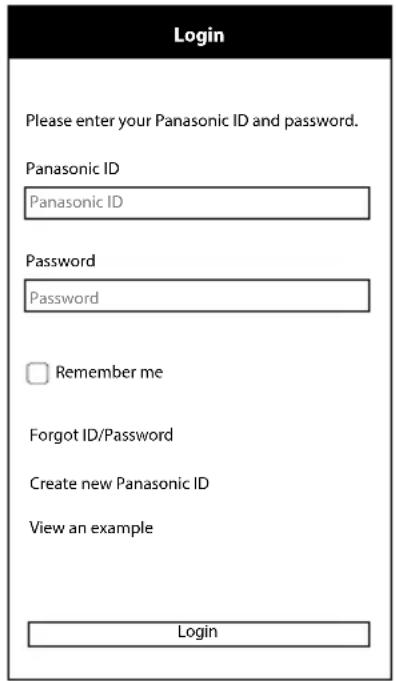

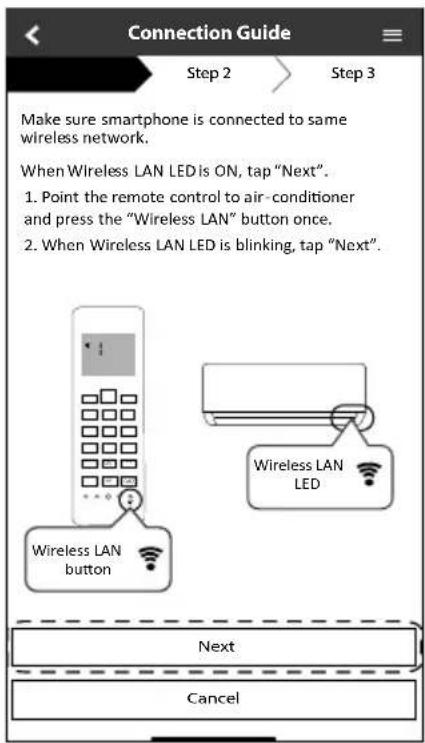

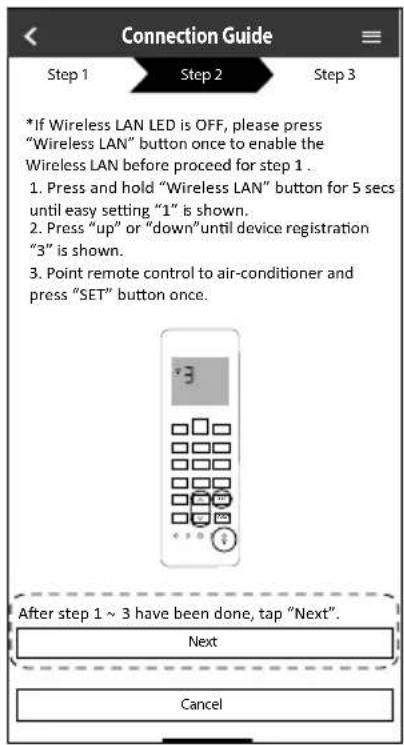

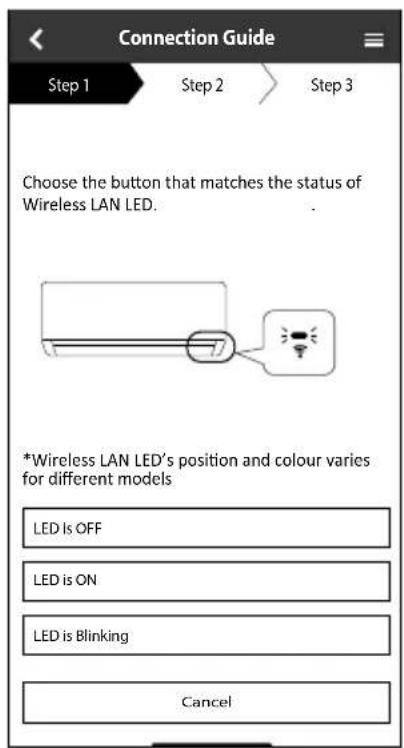

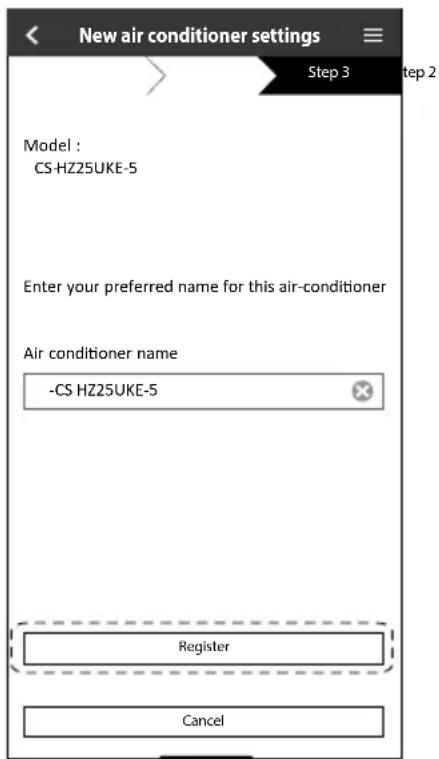

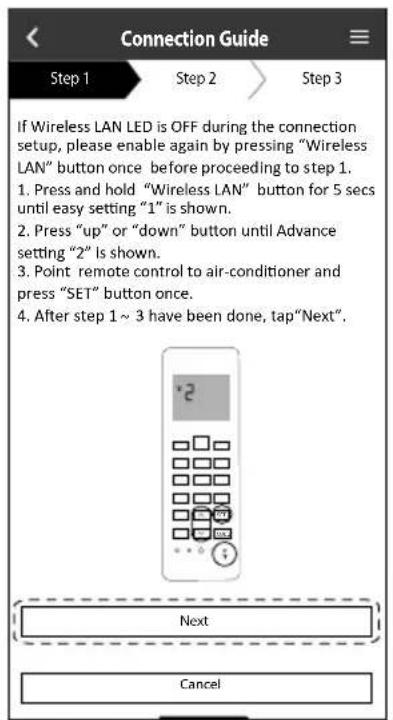

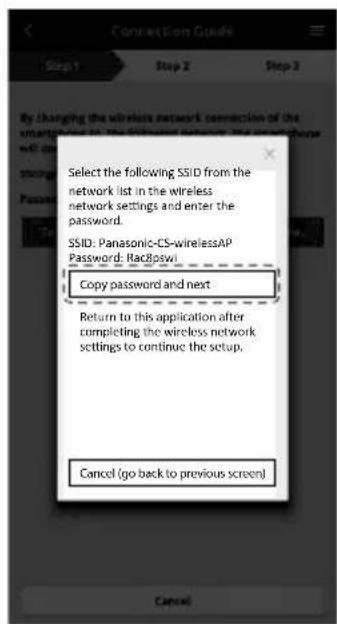

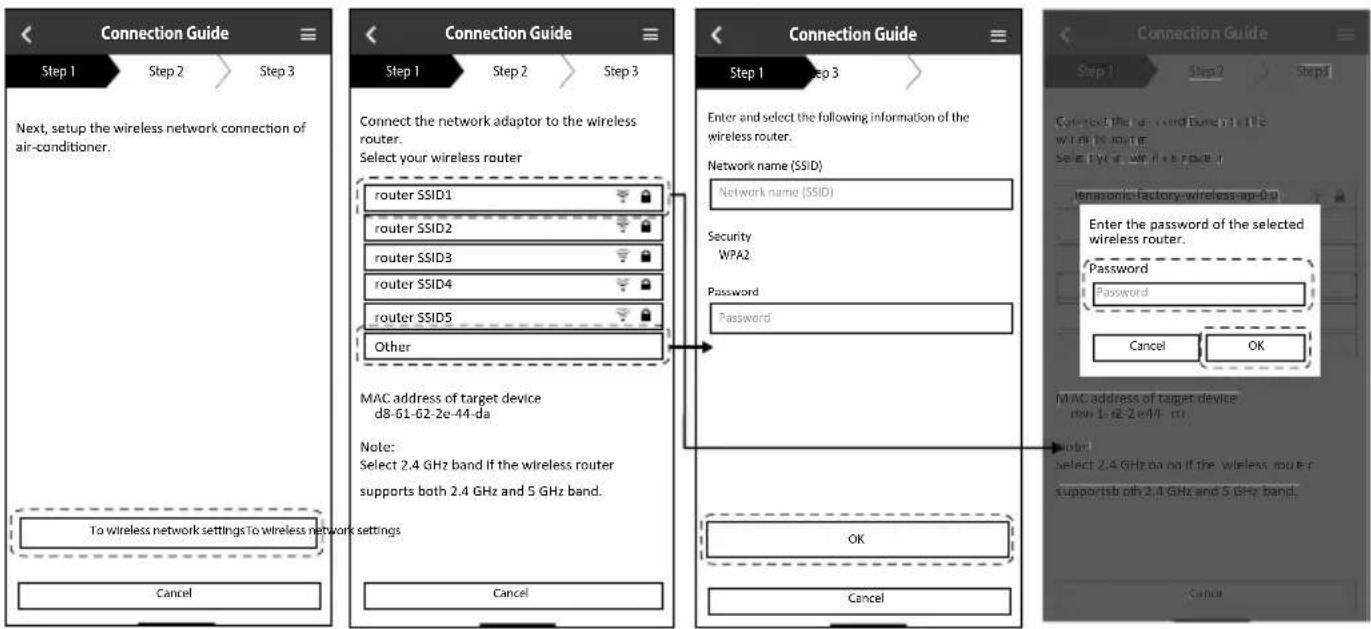

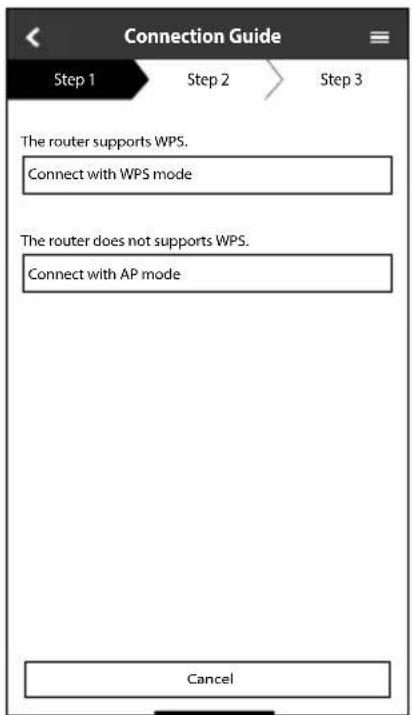

Uudella yhdysrakenteisella verkkosovittimella voit ohjata lämpöpumppuasi mistä tahansa.

Käytä kaukosäädintä 8 m etäisyydelä sisälaitteen kaukosäädinvasta-anottimesta.

Pikaopas

Paristojen asetus

① Irrota kaukosäätimen takakansi
② Aseta AAA- tai R03-paristot paikoilleen (voidaan käyttää noin 1 vuoden ajan)
③ Sulje kansi

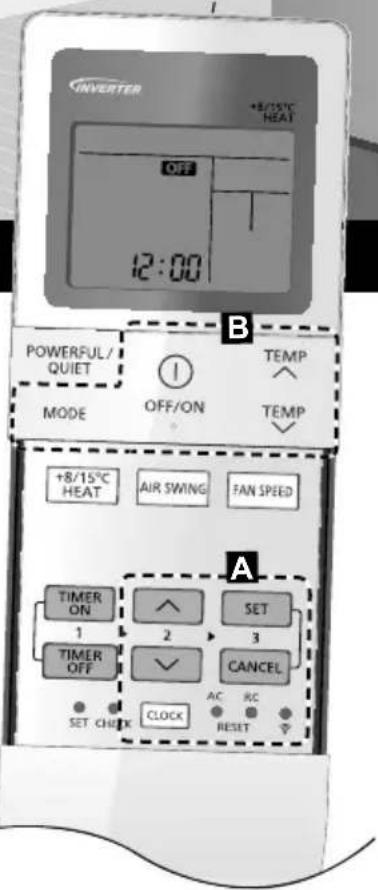

A Kelloasetus

① Paina CLOCK ja aseta aika

- Paina CLOCK ja pidä painettuna n. 5 sekuntia näyttääksesi ajan 12-tunnin läpi (am/pm) tai 24 h ilmaisulla.

② Vahvista SET .

Kiitämme ostoksestasi koskien Panasonic-ilmastointilaitetta.

Sisällysluettelo

Turvatoimet 4-16

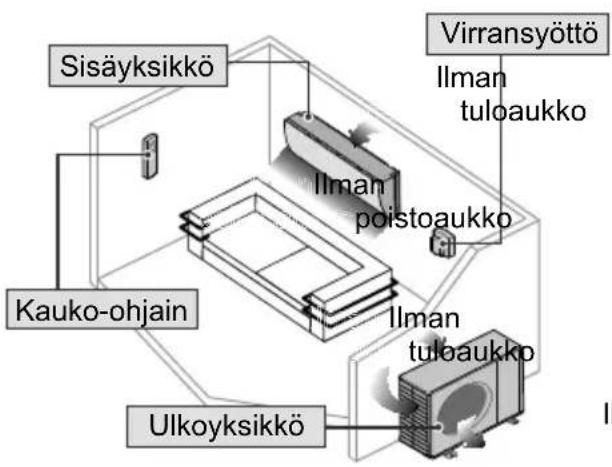

Järjestelmän yleiskatsaus ..... 17

Käyttö 18-29

Lisätietoja 30

Puhdistusohjeet 31

Vianetsintä 32-34

Tiedot 35-37

Varusteet

• Kauko-ohjain
• AAA- tai R03-paristo × 2
- Kaukosäätimen pidike
- Kaukosäätimen pidikkeen ruuvi × 2

Tämän käyttöohjeen kuvilla on vain selittävä tehtävä, ja ne voivat poiketa itse yksiköstä. Muutoksia voidaan tehdä ilman ilmoitusta tulevasta parannuksesta.

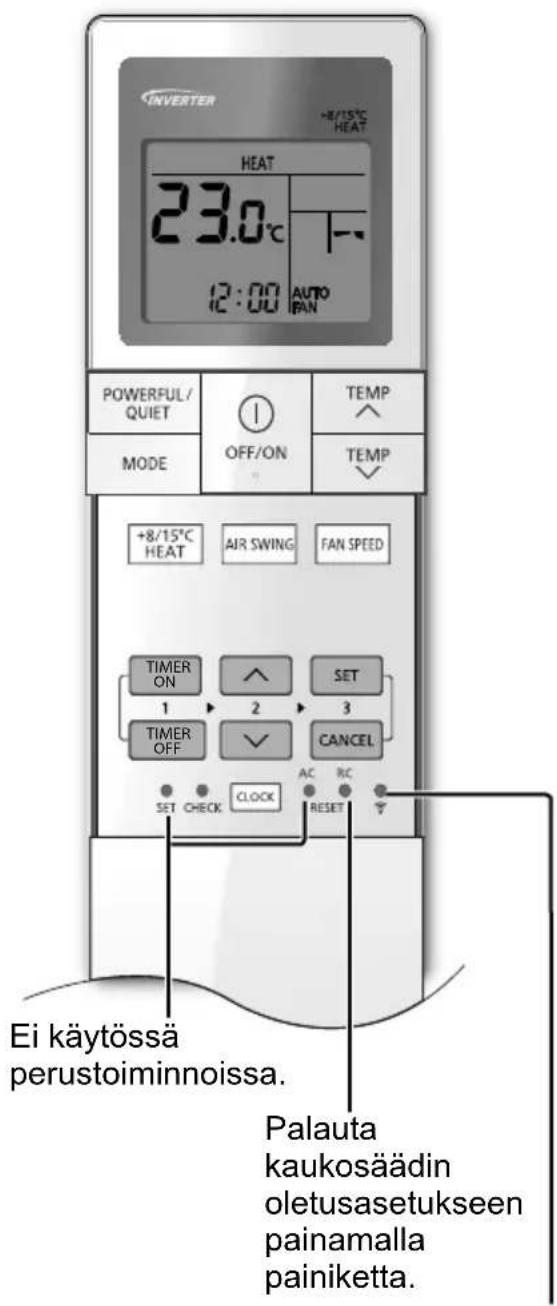

B Perustoiminta

Paina

käynnistääksesi/ pysäyttääksesi toiminnon.

- Huomaa, että OFF -ilmaisu on näytöllä yksikön käynnistämiseksi.

Paina MODE valitaksesi halutun tilan.

Valitse haluamasi lämpötila

Lämpötila-alue: 16,0 °C \~ 30,0 °C / 60 °F \~ 86 °F.

- Paina ja pidä painettuna n. 10 sekunnin ajan vaihtaaksesi lämpötilan ilmaisinta °C tai °F -asteikoiden välillä.

Voit välttää loukkaantumisia ja omaisuusvahinkoja noudattamalla seuraavia ohjeita:

Ohjeiden huomiotta jättäminen ja yksikön virheellinen käyttö voi johtaa vikoihin ja vaurioihin, joiden vakavuus luokitellaan alla olevalla tavalla: Laitetta ei tule asentaa siten, että kuka tahansa voi käsitellä sitä.

VAARA

Tämä merkki varoittaa kuoleman ja vakavien loukkaantumisten vaarasta.

VAROITUS

Tämä merkki varoittaa loukkaantumisen ja aineellisen vahingon vaarasta.

Ohjeet, joita tulee noudattaa, luokitellaan seuraavien symbolien avulla:

Tämä symboli merkitsee KIELLETTYÄ toimintaa.

Nämä symbolit kuvaavat PAKOLLISIA toimia.

llman

poistoaukko

VAARA

Sisäyksikkö ja ulkoyksikkö

Tätä laitetta voivat käyttää yli 8-vuotiaat lapset ja henkilöt joilla on vähentynyt fyysinen, aistillinen tai henkinen kapasiteetti tai ei kokemusta tai tietoja mikäli näille on annettu ohjausta ja valvontaa koskien laitteen turvallista käyttöä ja ymmärtävät käyttöön liittyvät vaaratekijät.

Lapset eivät saa leikkiä laitteen läheisyydessä. Puhdistusta ja käyttäjän suorittamaa huoltoa ei pidä tehdä lasten toimesta valvomattomasti.

Laitteen sisäisten osien puhdistukseen, korjaukseen, asennukseen, poistamiseen, purkamiseen ja jälleenasennukseen liittyvissä asioissa ota yhteyttä valtuutettuun jälleenmyyjään tai alan ammattilaiseen. Virheellinen asennus ja käsittely voivat aiheuttaa vuodon, sähköiskun tai tulipalon.

Varmista valtuutetulta jälleenmyyjältä tai ammattilaiselta, sopiiko jokin tietty jäähdytysainetyyppi laitteeseen.

Jonkin muun kuin erikseen määritetyn jäähdytysainetyypin käyttö voi johtaa laitteen vahingoittumiseen, vuotoihin, loukkaantumiseen jne.

Älä käytä muita kuin valmistajan suosittelemia menetelmiä sulatusprosessin kiihdyttämiseksi tai puhdistuksessa.

Mikä tahansa soveltumaton menetelmä tai soveltumattomien materiaalien käyttö voi aiheuttaa tuotteen vaurion, puhkeamisen ja vakavan loukkaantumisen.

Älä asenna laitetta räjähdys- tai paloalttiiseen ympäristöön.

Muuten seurauksena voi olla tulipalo.

Älä työnnä ilmastointilaitteen sisä- tai ulkoyksikköön sormia tai esineitä, sillä pyörivät osat voivat aiheuttaa loukkaantumisen.

Älä kosketa ulkoyksikköä ukkosella, sillä seurauksena voi olla sähköisku.

Älä oleskele pitkäaikaisesti kylmässä ilmassa, jotta ruumiinlämpösi ei laske liikaa.

Älä istu tai astu laitteen päälle, koska voit vahingossa pudota.

Kaukosäädin

Pidä kaukosäädin poissa lasten ulottuvilta, jotta he eivät vahingossa nielaisisi sen paristoja.

Verkkosovitin (aktivoitu)

Älä käytä sisäyksikköä lääketieteellisten laitteiden tai automaattisten ohjauslaitteiden (automaattiovi, vaijerihälyttimet jne.) lähellä. (Sisäyksikön radioallot voivat aiheuttaa häiriötä laitteisiin ja aiheuttaa toimintahäiriöstä johtuvan tapaturman)

Pysyttele vähintään 15 cm:n päässä sisäyksiköstä, jos sinulla on sydämentahdistin. (Sisäyksikön radioalto voi häiritä tahdistimen toimintaa.)

Virransyöttö

Älä käytä muokattua johtoa, jatkettua johtoa, jatkojohtoa tai määrittämätöntä johtoa ylikuumenemisen ja tulipalon välttämiseksi.

Ylikuumenemisen, tulipalojen ja sähköiskujen ehkäiseminen:

• Älä jaa samaa pistorasiaa muiden laitteiden kanssa.
• Älä käytä laitetta märin käsin.
• Älä taivuta virtajohtoa liikaa.
• Älä käynnistä tai pysäytä laitetta kytkemällä tai irrottamalla virtapistoke.

Jos virtajohto on vahingoittunut, sen voi vaihtaa vain laitteen valmistaja, huoltohenkilö tai vastaavan pätevyyden omaava henkilö vaaran välttämiseksi.

On erittäin suositeltavaa asentaa laite maavuodon suojakytkimeen (ELCB) tai jäännösvirtalaitteeseen (RCD) sähköiskun tai tulipalon välttämiseksi.

Ylikuumenemisen, tulipalojen ja sähköiskujen ehkäiseminen:

• Työnnä virtapistoke kunnolla paikalleen.
- Pyyhi virtapistokkeeseen kerääntyvä pöly säännöllisesti kuivalla liinalla.

Lopeta tuotteen käyttö, jos havaitset epänormaalia toimintaa tai virheitä, ja irrota pistoke tai kytke virtakytkin ja vikavirtakytkin pois päältä.

(Savun/tulipalon/sähköiskun vaara)

Esimerkkejä epänormaalista toiminnasta/virheistä

• Vikavirtakytkin laukeaa toistuvasti.
• Palaneen haju havaitaan.
- Laitteessa havaitaan epätavallinen ääni tai tärinä.
- Sisäyksiköstä vuotaa vettä.
- Virtajohto tai pistoke on epätavallisen kuuma.
- Tuulettimen nopeutta ei voi säätää.
- Laite lakkaa toimimasta heti, vaikka se kytketään päälle käyttöä varten.
- Tuuletin ei pysähdy, vaikka käyttö pysäytetään.

Ota viivytyksettä yhteyttä paikalliseen jälleenmyyjään huoltoa/korjausta varten.

Tämä laite on maadoitettava sähköiskun tai tulipalon välttämiseksi.

Ehkäise sähköiskuja katkaisemalla virta laitteesta ja ota virtajohto seinästä seuraavissa tapauksissa:

• Ennen puhdistusta tai huoltoa,
• Kun laite on pitkään pois käytöstä.

- Voimakkaan ukkosen ja salamoinnin yhteydessä.

VAROITUS

Sisäyksikkö ja ulkoyksikkö

Älä pese sisälaitetta vedellä, bensiinillä, tinnerillä tai hankausjauheella, jotta laite ei vahingoittuisi tai ruostuisi.

Älä käytä tarkkuuslaitteiden, ruuan, eläinten, kasvien, taiteen tai muiden esineiden säilömiseen. Laatu saattaa heikentyä tms.

Älä käytä mitään syttyviä laitteita ilmanpoistoaukon edessä tulen leviämisen välttämiseksi.

Älä altista kasveja tai lemmikkejä suoralle ilmavirralle, sillä se voi aiheuttaa vahinkoa.

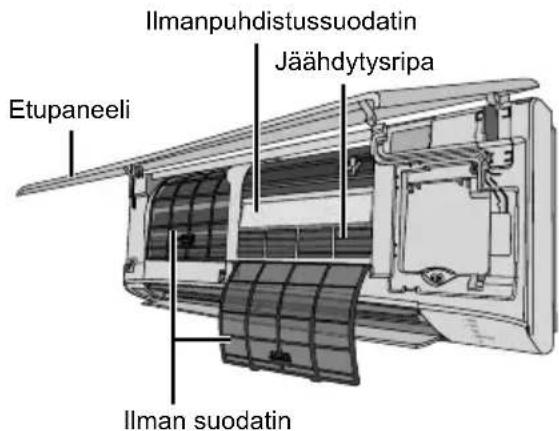

Älä koske terävään alumiiniseen jäähdytysripaan, sillä terävät osat voivat aiheuttaa loukkaantumisen.

Älä kytke sisäyksikköä päälle lattiaa vahatessa. Tuuleta huone huolellisesti vahaamisen jälkeen ennen laitteen käyttöä.

Älä asenna laitetta öljyisiin tai savuisiin ympäristöihin, jotta laite ei vahingoitu.

Henkilövahinkojen välttämiseksi älä pura laitetta puhdistuksen yhteydessä.

Henkilövahinkojen välttämiseksi käytä tukevaa alustaa puhdistaessasi laitetta.

Älä aseta maljakoita tai vesisäiliöitä laitteen päälle. Vettä voi joutua laitteeseen ja heikentää eristystä. Tämä saattaa aiheuttaa sähköiskun.

Älä avaa ikkunaa tai ovea pitkäksi aikaa käytön aikana sähkövirran tuhlaamisen ja epämukavien lämpötilanmuutosten välttämiseksi.

Estä vesivuodot varmistamalla, että poistoletku

• on kiinnitetty oikein,
• sijoitettu muualle kuin kouruun tai säiliöön sekä
• ei ole veden peitossa.

Pitkäaikaisen käytön jälkeen tai tulenarkojen laitteiden käytön yhteydessä huone tulee tuulettaa säännöllisesti.

Kun laitetta on käytetty pitkään, tarkasta asennusteline heikentymisen varalta, jotta laite ei putoaisi.

Kauko-ohjain

Älä käytä ladattavia (Ni-Cd) paristoja. Kaukosäädin voi vahingoittua.

Kauko-ohjaimen vioittumisen ehkäiseminen:

• Poista paristot, jos yksikköä ei käytetä pitkään aikaan.
• Uusien paristojen tulee olla samantyyppiset, ja ne tulee asettaa napamerkintöjen mukaisesti.

Verkkosovitin (aktivoitu)

Tarkista seuraavat lisävaatimukset (Koti):

• Aseta virransyöttö huolellisesti. Pölyä ei ole kertynyt virransyöttöön.
  (Virransyötön kosketushäiriöstä voi aiheutua tulipalo.)
• Muiden henkilöiden asettaman ajastinaktivoinnin tila.
  (Odottamaton käynnistyminen ja pysähtyminen voi aiheuttaa loukkaantumisen ihmisille ja lemmikeille tai vahingoittaa kasveja.)
• Ilmastointilaitteessa ei pitäisi ilmetä mitään epätavallista. Vaikka ilmavirran suunta muuttuu, haittavaikutuksia ei havaita henkilöille eikä huoneille.
  (Tarkista, että mikään esine ei pääse helposti lähtemään lentoon tai putoamaan jne.)
  (Ilmavirran vuoksi putoava esine voi aiheuttaa tulipalon, loukkaantumisen jne.)

Tarkista seuraavat vaatimukset ennen ja jälkeen käyttöä ulkopuolelta:

- Jos huomaat muita henkilöitä paikalla, kerro ilmastointilaitteen toiminta-asetusten muuttamisesta. (Saattaa aiheuttaa loukkaantumisen äkillisen ulkoilman ja huoneenlämpötilan muutosten vuoksi.)

-Lämpötilaa voidaan säätää kaukoohjaimella.

-Älä käytä tätä sovellusta, jos huoneessa oleskelee pieniä lapsia, vammaisia, vanhuksia tai muita sellaisia henkilöitä, jotka eivät kykene säätämään lämpötilaa itse.

- Tarkista asetukset ja käyttöolosuhteet. (Äkillinen ulkoilman ja huoneenlämpötilan muutos voi aiheuttaa loukkaantumisen ihmisille ja lemmikeille tai vahingoittaa kasveja.)

Virransyöttö

Älä irrota pistoketta johdosta vetämällä sähköiskujen välttämiseksi.

VAARA

Tässä laitteessa on R32-kylmäainetta (lievästi tulenarkaa).

Jos kylmäainetta vuotaa ja lähellä on ulkoinen sytytyslähde, syttyminen on mahdollista.

Sisäyksikkö ja ulkoyksikkö

Laite on asennettava ja/tai sitä on käytettävä tilassa, jonka pinta-ala on suurempi kuin minimalue (m²), ja se on pidettävä loitolla sytytyslähteistä, kuten kuumuudesta/kipinöistä/avotulesta tai vaarallisista alueista, kuten kaasulaitteista, kaasuruoanlaitosta, verkon kaasunsyöttöjärjestelmistä tai sähköisistä ruoanlaittovälineistä jne. (Katso minimalue (m²) asennusohjeiden taulukosta A)

Huomaa, että kylmäaineella ei välttämättä ole havaittavaa hajua. On erittäin suositeltavaa käyttää soveltuvia tulenarkojen kaasujen tunnistimia ja varmistaa, että ne ovat käyttökunnossa ja todella havaitsevat vuodot.

Pidä kaikki tuuletusaukot vapaina esteistä.

Älä puhkaise äläkä polta laitetta, sillä se on paineistettu. Älä altista laitetta kuumuudelle, liekeille, kipinöille tai muille syttymislähteille. Muutoin seurauksena voi olla räjähdys, joka aiheuttaa loukkaantumisen tai kuoleman.

Varotoimenpiteet R32-kylmäaineen käytössä

Asennustyön perusperiaatteet ovat samat kuin tavallista kylmäainetta (R410A, R22) käyttävillä malleilla.

Koska käyttöpaine on suurempi kuin R22-kylmäainetta käyttävissä malleissa, osa käytettävistä putkista ja asennus- ja huoltotyökaluista on erityisiä. Erityisesti vaihdettaessa R22-kylmäainemallin tilalle uusi R32-kylmäainemalli, tavallisten putkien ja kierreliitoksen tilalle on aina vaihdettava R32- ja R410A-putket ja kierreliitokset ulkoyksikön puolelle. R32- ja R410A-kylmäainetta käytettäessä voidaan käyttää samaa ulkoyksikön kierreliitosta ja putkea.

Erilaisten jäähdytysaineiden sekoitus järjestelmän sisällä on kielletty. Kylmäainetta R32 ja R410A käyttävissä malleissa on eri täyttöliitännän halkaisija väärän R22-kylmäainetäytön estämiseksi ja turvallisuussyistä. Tarkista siksi etukäteen. [R32- ja R410A-kylmäaineen täyttöliitännän kierteen halkaisija on 1/2 tuumaa.]

On aina varmistettava, että ulkoiset tekijät (öljy, vesi, jne.) ei pääse putkistoon. Myös putkistoa varastoitaessa sulje aukko turvallisesti kiristämällä, teippaamalla tms. (R32:n käsittely on samanlaista kuin R410A:n.) • Käyttö, huolto, korjaus ja jäähdytysaineen keräys tulee toteuttaa koulutetun ja sertifi oidun henkilöstön toimesta käytettäessä syttyviä jäähdytysnesteitä valmistajan suositusten mukaisesti. Kaikkien henkilöstön jäsenten, jotka suorittavat huoltoja tai järjestelmän tai laitteiston liitännäisten osien huoltoa, tulee olla koulutettuja ja sertifi oituja.

• Kaikki jäähdytyspiirin osat (haihduttimet, ilmajäähdytys, AHU, lauhduttimet tai nesteen vastaanottimet) tai putkitus ei saa olla lämmönlähteiden, avoimien liekkien, toimivan kaasulaitteen tai sähkölämmittimen lähellä.
• Käyttäjän/omistajan tai näiden valtuutettujen edustajien tulee säännöllisesti tarkistaa hälytykset, mekaaninen tuuletus ja havaitsimet, ainakin kerran vuodessa, kansallisten vaatimusten mukaisesti mikäli näitä on, jotta varmistetaan oikea toimivuus.
• Lokikirja on täydennettävä. Näiden tarkistusten tulokset tallennetaan lokikirjaan.
• Jos ilmastointi on miehitetyissä tiloissa, ne tulee tarkistaa esteettömyyden vahvistamiseksi.
• Ennen kuin uusi jäähdytysjärjestelmä otetaan käyttöön, järjestelmän käyttöönotosta vastaavan henkilön tulee varmistaa, että koulutettu ja sertifi oitu käyttöhenkilöstö ohjeistetaan käyttöohjekirjan pohjalta koskien jäähdytysjärjestelmän rakentamista, valvontaa, käyttöä ja huoltoa, sekä myös valvottavia turvatoimenpiteitä ja käytetyn jäähdytysaineen ominaisuuksia ja käsittelyä.
• Yleiset koulutetun ja sertifi oidun henkilöstön vaatimukset ovat ilmaistuina alla olevassa:

a) Lainsäädännölliset tiedot, säädökset ja standardit, jotka liittyvät syttyviin jäähdytysaineisiin; ja

b) Yksityiskohtaiset tiedot ja taidot liittyen syttyvien jäähdytysaineiden käsittelyyn, henkilökohtaiseen suojavarustukseen, jäähdytysnesteen vuotamisen estämiseen, sylinterien käsittelyyn, lataukseen, vuotojen havaitsemiseen, keräykseen ja hävittämiseen; ja,

c) Kykeneväisyys ymmärtää vaatimusten käytäntöön soveltamista kansallisessa lainsäädännössä, säädöksissä ja standardeissa; ja,
d) Jatkuvasti käydä läpi säännöllisiä ja lisäkoulutuksia tämän asiantuntemuksen ylläpitämiseksi.
e) Ilmastoinnin putkistot on asutuissa tiloissa asennettava siten, että ne eivät vahingossa vahingoitu käytön ja huollon aikana.
f) Kylmäaineputkiston liiallisen tärinän tai pulsaation estämiseksi on noudatettava varotoimia.
g) Varmista, että suojalaitteet, kylmäaineputket ja kiinnikkeet on suojattu ympäristön aiheuttamilta vaaroilta, joita ovat esimerkiksi veden kerääntyminen ja jäatyminen paineenalennusventtiileihin tai lian ja roskien kerääntyminen järjestelmään.
h) Jäähdytysjärjestelmien pitkien putkistojen laajenemis- ja supistumisvara on suunniteltava ja otettava asennuksessa (kiinnityksessä ja suojauksessa) huomioon hydraulisen iskun aiheuttamien vahinkojen välttämiseksi.
i) Suojaa jäähdytysjärjestelmä esimerkiksi huonekalujen siirtämisestä tai remontoinnista aiheutuvilta vahingoilta.
j) Vuotojen poissulkemiseksi kylmäaineputkien asennuspaikalla tehtyjen sisätilaliitosten tiiviys on testattava. Testimenetelmän herkkyyden on oltava 5 g kylmäainetta / vuosi tai tarkempi, kun paine on vähintään 0,25 kertaa suurin sallittu paine (>1,04 MPa, enint. 4,15 MPa). Vuotoja ei saa esiintyä.

1. Asennus (tila)

• Tulenarkoja kylmäaineita käyttävät tuotteet on asennettava vähimmäishuonealan (Amin, m2) mukaiseen tilaan, kuten asennusohjeiden taulukossa A on määritetty.
• Kenttävarauksen osalta, vaikutus jäähdytysnesteen varaus, joka on aiheutunut eri putkipituuksien johdosta tulee kvantifi oida, mitata ja merkitä.
• Varmista, että putkiston kokoonpano pidetään mahdollisimman pienenä. Vältä lommoontuneen putken käyttöääläkä päästä putkea taipumaan terävästi.
• Varmista, että putkisto suojataan fyysisiltä vaurioilta.
• Noudata kansallisia kaasusäädöksiä, kunnallisia sääntöjä sekä lainsäädäntöä. Ilmoita asianmukaisille viranomaisille etukäteen kaikkien soveltuvien säädösten mukaisesti.
• Varmista, että mekaanisiin liitäntöihin pääsee käsiksi huoltoa varten.
• Jos mekaanista ilmanvaihtoa tarvitaan, ilmanvaihtoaukot on pidettävä vapaina.
• Kun tuote hävitetään, noudata kohdan 12 varotoimenpiteitä ja paikallisia säädöksiä.

Ota aina yhteys paikallisiin viranomaisiin ja varmista oikea käsittely.

2. Huolto

2-1. Huoltohenkilöstö

• Järjestelmää tarkastetaan, valvotaan säännöllisesti ja huolletaan sertifi oidaan huoltohenkilöstön toimesta, joka on otettu käyttöön henkilön tai osapuolen toimesta, joka on vastuussa.
• Varmista, että kylmäaineen todellinen määrä noudattaa huonekokoa, johon kylmäainetta sisältävät osat ovat asennettuna.
• Varmista, että jäähdytysnesteen varaus ei vuoda.
• Kaikilla valtuutetuilla henkilöillä, jotka osallistuvat kylmäainepiirin kanssa työskentelyyn tai sen käsittelyyn, on oltava voimassa oleva hyväksyttävä todistus alan valtuutetulta arviointiviranomaiselta, joka myöntää henkilölle pätevyyden kylmäaineiden turvalliseen käsittelyyn alan tunnustamien arviointimääritysten mukaisesti.
• Huolto on suoritettava laitteistovalmistajan suosittelemalla tavalla. Huolto ja ylläpito, joihin tarvitaan muun pätevän henkilöstön apua, on suoritettava tulenarkojen kylmäaineiden käytön hallitsevan henkilön valvonnassa.
• Huolto on suoritettava vain valmistajan suosittelemalla tavalla.

2-2. Työ

- Ennen kuin tulenarkoja kylmäaineita sisältäville järjestelmille tehdään mitään toimenpiteitä, turvallisuustarkastukset on suoritettava sen varmistamiseksi, että syttymisen vaara on mahdollisimman vähäinen. Jäähdytysjärjestelmän korjausten yhteydessä on noudatettava kohtien 2-2 - 2-8 varotoimenpiteitä ennen työhön ryhtymistä.

• Työt on suoritettava ohjattuna toimenpiteenä, jotta voidaan varmistaa, ettei tulenarkaa kaasua tai höyryä ole tilassa, kun työtä tehdään.
• Kaikille huoltohenkilöille ja muille paikallisella alueella työskenteleville on annettava ohjeet ja kerrottava suoritettavan työn luonteesta.
• Vältä työskentelyä ahtaissa tiloissa. Varmista aina etäisyydellä oleskelu lähteestä, ainakin 2 metrin turvaetäisyydellä, tai järjestämällä vapaa alue ainakin 2 metrin säteellä.
• Käytä asianmukaista suojavarusteita, mukaan lukien hengityssuojaimet, olosuhteiden edellyttämällä tavalla.
• Pidä kaikki sytytyslähteet ja kuumat metallipinnat loitolla.

2-3. Tilan tarkistus kylmäaineen varalta

• Alue on tarkistettava asianmukaisella kylmäainetunnistimella ennen työtä ja sen aikana sen varmistamiseksi, että asentaja on tietoinen mahdollisesti tulenarasta ilmakehästä.
• Varmista, että käytetty vuodonilmaisinlaitteisto soveltuu käytettäväksi tulenarkojen kylmäaineiden kanssa eli se on kipinöimätön, tiivistetty asianmukaisesti tai se on luontaisesti turvallinen.
• Jos vuotoa/läikkymistä tapahtuu, huolehdi heti ilmanvaihdosta ja pysy tuulen yläpuolella ja loitolla roiskeista/vuodoista.
• Jos vuotoa/läikkymistä tapahtuu, ilmoita vuodosta/roiskeesta tuulen alapuolella sijaitseville, eristä välitön vaara-alue ja pidä valtuuttamattomat henkilöt poissa.

2-4. Palonsammuttimen paikallaolon tarkistus

• Jos kylmälaitteille tai niihin liittyville osille on suoritettava tulitöitä, asianmukaiset palonsammutuslaitteet on varattava valmiiksi.
• Pidä sammutusjauhetta tai CO _2 -palonsammutinta täyttöalueen lähellä.

2-5. Ei sytytyslähteitä

• Kun tehdään jäähdytysjärjestelmään liittyviä töitä, joihin sisältyy sellaisen putkiston paljastaminen, joka sisältää tai jossa on ollut tulenarkaa kylmäainetta, mitään sytytyslähteitä ei saa käyttää tavalla, joka voi johtaa tulipalon tai räjähdyksen vaaraan. Tupakointi on kielletty tällaista työtä suoritettaessa.
• Kaikki mahdolliset sytytyslähteet, mukaan lukien savukkeet, on pidettävä riittävän loitolla asennus-, korjaus-, poisto- ja hävityspaikasta, jossa tulenarkaa kylmäainetta saattaa joutua ympäröivään tilaan.
• Ennen kuin työhön ryhdytään, laitteistoa ympäröivä alue on tutkittava ja varmistettava, että tulipalon tai syttymisen vaaraa ei ole.
• "Tupakointi kielletty" -kyltit on asennettava.

2-6. Ilmastoitu alue

• Varmista, että alue on avoin tai riittävästi ilmastoitu, ennen kuin avaat järjestelmän tai teet tulitöitä.
• Riittävästä ilmanvaihdosta on huolehdittava työn suorittamisen ajan.
• Ilmanvaihdon on hävitettävä turvallisesti kaikki haihtunut kylmäaine ja mieluiten poistettava se ulkoisesti ilmakehään.

2-7. Jäähdytyslaitteistolle tehtävät tarkistukset

• Kun sähkökomponentteja vaihdetaan, niiden on sovittava käyttötarkoitukseen ja niiden määritysten on oltava oikeat.
• Valmistajan ylläpito- ja huolto-ohjeita on aina noudatettava.
• Käänny valmistajan teknisen osaston puoleen, jos olet epävarma.
• Seuraavat tarkastukset on tehtävä kokoonpanoille, joissa on tulenarkoja kylmäaineita.

-Kylmäaineen todellinen määrä noudattaa huonekokoa, johon kylmäainetta sisältävät osat ovat asennettuna.
- Ilmanvaihtokoneisto ja lähdöt toimivat oikein eivätkä ole tukkeutuneet.
-Jos käytetään epäsuoraa kylmäainepiiriä, on tarkistettava, onko toisiopiirissä kylmäainetta.
-Laitteen merkinnät ovat näkyvissä ja selkeästi luettavissa. Epäselvät merkinnät ja kyltit on korjattava.
- Kylmäaineputki tai komponentit asennetaan paikkaan, jossa ne eivät todennäköisesti altistu millekään aineelle, joka voi syövyttää kylmäainetta sisältäviä komponentteja, paitsi jos komponenttien materiaali kestää luontaisesti korroosiota tai jos ne on kunnolla suojattu korroosiolta.

2-8. Sähkölaitteille tehtävät tarkistukset

• Sähkökomponenttien korjaukseen ja huoltoon on sisällyttävä alkuturvallisuustarkastukset ja komponenttien tarkastusmenettely
• Alkuturvallisuustarkastuksiin kuuluvat seuraavat seikat niihin rajoittumatta:
• Kondensaattorit ovat purkautuneet: se on tehtävä turvallisesti, jotta voidaan välttää kipinöiden vaara.
• Tarkista, että jännitteiset sähkökomponentit ja johdot eivät ole altistuneina järjestelmän täytön, palautuksen tai tyhjennyksen aikana.

• Tarkista maadoitusliitännän jatkuvuus.

• Valmistajan ylläpito- ja huolto-ohjeita on aina noudatettava.

• Käänny valmistajan teknisen osaston puoleen, jos olet epävarma.
• Jos vika voi vaarantaa turvallisuuden, sähkönsyöttöä ei saa kytkeä piiriin, ennen kuin vika on asianmukaisesti hoidettu.
• Ellei vikaa voida korjata välittömästi mutta se on toiminnan jatkamisen edellytys, on käytettävä riittävää tilapäistä ratkaisua.
• Laitteiston omistajalle on ilmoitettava tai raportoitava, jotta kaikki osapuolet ovat tietoisia tilanteesta.

3. Tiivistettyjen komponenttien korjaukset

- Korjattaessa tiivistettyjä komponentteja kaikki sähkönsyötöt on irrotettava käsiteltävästä laitteistosta, ennen kuin tiivistettyjä kansia jne. irrotetaan.

- Laitteistoon tarvitaan ehdottomasti sähkönsyöttö huollon ajaksi. Sitten pysyvästi toimiva vuodontunnistin on sijoitettava kriittisimpään pisteeseen varoittamaan mahdollisesti vaarallisesta tilanteesta.

- Erityistä huomiota on kiinnitettävä seuraaviin seikkoihin sen varmistamiseksi, että työskenneltäessä sähkökomponenteilla koteloa ei muuteta tavalla, joka vaikuttaisi suojauksen tasoon. Tähän sisältyvät kaapelien vauriot, liiallinen liitäntöjen määrä, liitännät, joita ei ole tehty alkuperäisten määritysten mukaisesti, vaurioitoneet tiivisteet, virheellinen tiivistysholkkien asennus jne.

- Varmista, että laite on asennettu turvallisesti.

- Varmista, että tiivisteet tai tiivistysmateriaalit eivät ole heikentyneet niin, etteivät ne enää estä tulenaran ilman sisäänpääsyä.

- Vaihto-osien on oltava valmistajan määritysten mukaisia.

HUOMAUTUS: Silikonitiivisteen käyttö voi estää tietyntyypipisten vuodonilmaisinten tehokkuuden.

Luontaisesti turvallisia komponentteja ei tarvitse eristää ennen kuin niille voidaan tehdä toimenpiteitä.

4. Luontaisesti turvallisten komponenttien korjaus

- Älä kohdista pysyvästi induktiivisia kuormia tai kapasitanssikuormia piiriin varmistamatta, että käytetyn laitteen sallittu jännite ja virta eivät ylity.

- Luontaisesti turvalliset komponentit ovat ainoat tyypit, joilla voidaan tehdä töitä jännitteisinä tulenarassa ilmakehässä.

- Testilaitteen luokituksen on oltava oikea.

- Vaihda osat vain valmistajan määrittämiin osiin. Jos käytetään muita kuin valmistajan määrittämiä osia, seurauksena voi olla kylmäaineen syttyminen ilmakehässä vuodosta.

5. Johdotus

- Tarkista, että johtoihin ei kohdistu kulumista, korroosiota, liiallista painetta, tärinää, teräviä reunoja tai muita haitallisia ympäristövaikutuksia.

- Tarkistuksessa on otettava huomioon ikääntymisen tai jatkuvan tärinän vaikutus kompressoreista, puhaltimista tai muista lähteistä.

6. Tulenarkojen kylmäaineiden tunnistus

- Missään olosuhteissa mahdollisia sytytyslähteitä ei saa käyttää kylmäainevuotojen hakemiseen tai tunnistukseen.

- Vuotolamppua (tai muuta avotulta käyttävää ilmaisinta) ei saa käyttää.

7. Seuraavat vuotojen havaitsemisen menetelmät ovat hyväksyttyjä kaikkia jäähdytysjärjestelmiä varten

• Vuotoja ei saa esiintyä, kun käytetään vuototestilaitteistoa, esimerkiksi yleisvuodonilmaisinta, jonka herkkyys on 5 g kylmäainetta / vuosi tai tarkempi, kun paine on vähintään 0,25 kertaa suurin sallittu paine (>1,04 MPa, enint. 4,15 MPa).
• Sähköisiä vuodon ilmaisimia saatetaan käyttää havaitsemaan syttyviä jäähdytysnesteitä, mutta herkkyys ei ehkä ole riittävä tai saattaa tarvita uudelleen kalibrointia. (Ilmaisinlaitteet on kalibroitava alueella, joka ei sisällä kylmäaineita.)
• Varmista, että ilmaisin ei ole mahdollinen sytytyslähde ja että se soveltuu käytetylle kylmäaineelle.
• Vuodonilmaisinlaitteisto on asennettava kylmäaineen LFL-rajalle, kalibroitava käytetylle kylmäaineelle ja asianmukainen kaasupitoisuus (enintään 25 %) on vahvistettava.
• Myös vuodonilmaisinnesteet soveltuvat käytettäviksi useimpien kylmäaineiden kanssa esimerkiksi kuplamenetelmää tai fl uorisoivaa nestettä käytettäessä. Klooria sisältävien pesuaineiden käyttöä on vältettävä, sillä kloori voi reagoida kylmäaineen kanssa ja syövyttää kupariputket.
• Jos vuotoa epäillään, avotuli on poistettava/sammutettava.
• Jos havaitaan kylmäainevuoto, joka edellyttää juottamista, kaikki kylmäaine on kerättävä talteen järjestelmästä tai eristettävä (katkaisuventtiileillä) osana järjestelmää etäällä vuodosta. Kylmäaineen poistossa on noudatettava kohdan 8 varoituksia.

8. Poisto ja tyhjennys

• Kun avaat kylmäainejärjestelmän korjausten tekemistä varten, tai mihinkään muuhun tarkoitukseen, tavanomaisia menettelyjä on noudatettava. Tulenarkuuden vuoksi on kuitenkin tärkeää noudattaa parhaita käytäntöjä. Seuraavia ohjeita on noudatettava: poista kylmäaine -> huuhtele piiri inertillä kaasulla -> tyhjennä -> huuhtele inertillä kaasulla -> aavaa piiri leikkaamalla tai juottamalla.
• Kylmäainekuorma on kerättävä oikeisiin talteenottosylintereihin.
• Järjestelmä on "huuhdeltava" hapettomalla typellä, jotta laite on turvallinen.
• Tämä prosessi on ehkä toistettava useita kertoja.
• Tähän työhön ei saa käyttää paineilmaa eikä happea.
• Huuhtelussa on rikottava järjestelmän alipaine hapettomalla typellä (OFN) ja jatkettava täyttöä, kunnes toimintapaine saavutetaan, sitten ilmattava ilmakehään ja lopulta taas luotava alipaine.
• Tämä prosessi on toistettava, kunnes järjestelmässä ei ole kylmäainetta.
• Kun lopullista OFN-täyttöä käytetään, järjestelmä on ilmattava ilmakehän paineeseen, jotta toiminta onnistuu.
• Tämä toimenpide on ehdottoman tärkeä, jos putkistolle on määrä tehdä juottotoimia.
• Varmista, että tyhjiöpumpun lähdön lähellä ei ole mahdollisia sytytyslähteitä ja että ilmanvaihdosta on huolehdittu.

OFN = hapeton typpi, liikkumaton kaasu.

9. Täyttötoimenpiteet

- Tavallisten täyttötoimenpiteiden lisäksi on noudatettava seuraavia vaatimuksia.

-Varmista, että eri kylmäaineet eivät pääse sekoittumaan, kun käytät täyttövälineitä.
-Letkujen tai putkien on oltava mahdollisimman lyhyitä, jotta niiden sisältämä kylmäainemäärä voidaan pitää mahdollisimman pienenä.
- Sylinterit on pidettävä ohjeiden mukaisessa asennossa.
- Varmista, että jäähdytysjärjestelmä on maadoitettu, ennen kuin lisäät järjestelmään kylmäainetta.
-Merkitse järjestelmä, kun täyttö on suoritettu (ellei niin ole jo tehty).
- Varo erityisen tarkasti jäähdytysjärjestelmän ylitäyttöä.
- Ennen kuin täytät järjestelmän, se on painetestattava hapettomalla typellä (katso kohta 7).
- Järjestelmälle on tehtävä vuototesti täytön jälkeen ja ennen käyttöönottoa.
- Seurantavuototesti on tehtävä ennen kohteesta poistumista.
- Staattinen sähkö voi kerääntyä ja aiheuttaa vaaratilanteen kylmäaineen täytön ja tyhjennyksen aikana. Tulipalon tai räjähdyksen välttämiseksi pura kuljetuksen aikana kertynyt staattinen sähkö liittämällä säiliöt ja laitteet maadoitukseen ennen täyttöä/tyhjennystä.

10. Käytöstäpoisto

• Ennen tämän toimenpiteen suorittamista teknikon on tunnettava kokonaisuudessaan laitteisto ja kaikki sen tiedot.
• Suositellun hyvän käytännön mukaisesti kaikki kylmäaineet kerätään turvallisesti talteen.
• Ennen tehtävän suorittamista on otettava öljy- ja kylmäainenäyte, jos on tehtävä analyysi ennen talteenotetun kylmäaineen uudelleenkäyttöä.
• Sähkövirtaa on oltava saatavilla ennen tehtävän aloittamista.

a) Tutustu laitteeseen ja sen toimintaan.
b) Eristä järjestelmä sähköisesti.
c) Ennen toimenpiteen yrittämistä huolehdi seuraavista:

• mekaanisia käsittelyaitteita on saatavilla tarvittaessa kylmäainesylinterien käsittelyyn;
• kaikki henkilönsuojaimet ovat saatavilla ja niitä käytetään oikein;
• talteenottoprosessia valvoo joka hetki pätevä henkilö;
• talteenottolaiteet ja sylinterit ovat soveltuvien standardien mukaisia.

d) Pumppaa tyhjäksi kylmäainejärjestelmä, jos mahdollista.
e) Ellei alipainetta voida saavuttaa, tee jakoputki niin, että kylmäaine voidaan poistaa järjestelmän eri osista.
f) Varmista, että sylinteri sijaitsee vaaoilla, ennen kuin talteenotto alkaa.
g) Käynnistä talteenottokone ja käytä sitä ohjeiden mukaisesti.
h) Älä täytä sylintereitä liian täyteen. (Nestemäärä ei saa olla yli 80 % tilavuudesta.)

i) Älä ylitä sylinterin enimmäiskäyttöpainetta edes tilapäisesti.

j) Kun sylinterit on täytetty oikein ja prosessi suoritettu loppuun, varmista, että sylinterit ja laitteisto poistetaan kohteesta nopeasti ja että kaikki laitteiston eristysventtiilit on suljettu.

k) Kerättyä kylmäainetta ei saa lisätä toiseen jäähdytysjärjestelmään, ellei sitä ole puhdistettu ja tarkistettu.

- Staattinen sähkö voi kerääntyä ja aiheuttaa vaaratilanteen kylmäaineen täytön ja tyhjennyksen aikana. Tulipalon tai räjähdyksen välttämiseksi pura kuljetuksen aikana kertynyt staattinen sähkö liittämällä säiliöt ja laitteet maadoitukseen ennen täyttöä/tyhjennystä.

11. Merkitseminen

- Laitteistoon on laitettava merkintä, josta käy ilmi, että laitteisto on poistettu käytöstä ja sen kylmäaine on tyhjennetty.

- Merkintä on päivättävä ja allekirjoitettava.

- Varmista, että laitteistossa on merkinnät, joissa kerrotaan, että laite sisältää tulenarkaa kylmäainetta.

12. Talteenotto

- Kun kylmäainetta poistetaan järjestelmästä joko huoltoa tai käytöstäpoistoa varten, on suositeltua hyvää käytäntöä poistaa kaikki kylmäaineet turvallisesti.

- Kun siirrät kylmäainetta sylintereihin, varmista, että vain asianmukaisen kylmäaineen talteenottosylintereitä käytetään.

- Varmista, että sylinterejä on saatavana riittävä määrä koko järjestelmän sisältämälle kylmäaineelle.

- Kaikki käytetyt sylinterit on tarkoitettu kerätylle kylmäaineelle ja merkitty sen mukaisesti (eli erityiset sylinterit kylmäaineen talteenotolle).

- Sylintereissä on oltava paineenalennusventtiili ja liitetyt katkaisuventtiilit hyvässä toimintakunnossa.

- Talteenottosylinterit tyhjennetään ja mahdollisuuksien mukaan jäähdytetään ennen talteenottoa.

- Talteenottolaitteiston on oltava hyvässä kunnossa, sitä varten on oltava käyttöohjeet ja sen on sovelluttava tulenarkojen kylmäaineiden talteenottoon.

- Lisäksi saatavilla on oltava kalibroidut ja hyväkuntoiset vaa'at.

- Letkuissa on oltava vuodottomat irrotuskytkennät ja niiden on oltava hyvässä kunnossa.

- Ennen kuin käytät talteenottolaitetta, tarkista, että se on hyvässä kunnossa, huollettu asianmukaisesti ja että kaikki siihen liittyvät sähkökomponentit on tiivistetty syttymisen välttämiseksi siinä tapauksessa, että kylmäainetta pääsee vapautumaan. Ota yhteys valmistajaan, jos olet epävarma.

- Talteenotettu kylmäaine on palautettava kylmäaineen toimittajalle oikeassa talteenottosylinterissä, ja asianmukaisesta jätteenkuljetusilmoituksesta on huolehdittava.

- Älä sekoita kylmäaineita talteenottoyksiköissä äläkä etenkään sylintereissä.

- Jos kompressorit tai kompressoriöljyt on poistettava, varmista, että ne on tyhjennetty hyväksyttävälle tasolle sen varmistamiseksi, että voiteluaineeseen ei jää tulenarkaa kylmäainetta.

- Tyhjennysprosessi on suoritettava ennen kompressorien palautusta toimittajille.

- Vain kompressorin rungon sähköistä lämmitystä saa käyttää tämän prosessin tehostamiseen.

- Kun öljy on tyhjennetty järjestelmästä, se on kannettava ulos turvallisesti.

Tarvittavat varusteet (ostettava ja liittymät tilattava erikseen)

Lataus sovelluskaupasta

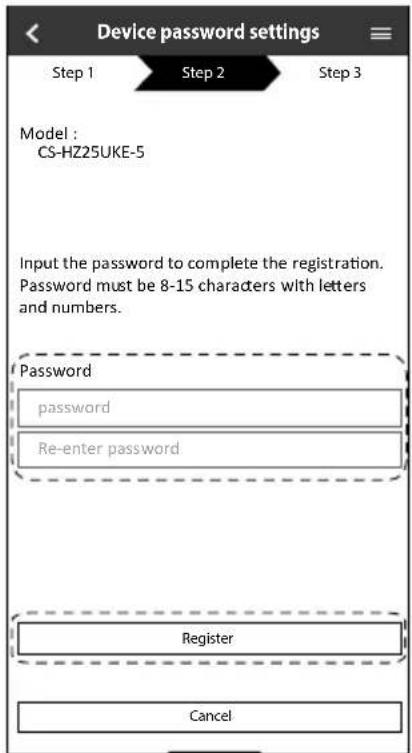

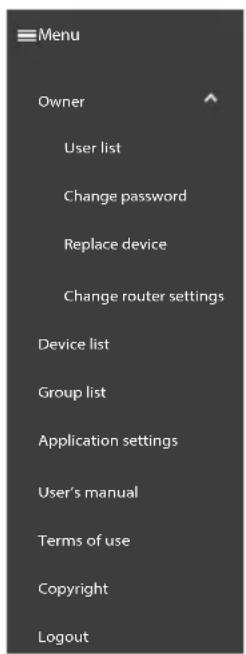

Panasonic Comfort Cloud -sovellus (maksuton)

- Sovellus tarvitsee toimiakseen Android 4,4 -älypuhelimen tai uudemman tai iOS 9 -älypuhelimen tai uudemman.

Ei ole kuitenkaan takeita, että sovellus toimii hyvin kaikkien Androidkäyttöjärjestelmäversioiden kanssa.

• Verkkosovitin on suunniteltu erityisesti toimimaan päätteenä "Panasonic Comfort Cloud" -sovellukselle.
• WLAN-verkon pitää kattaa ilmastointilaitteen asennuspaikka.

Tekniset Tiedot

Verkkosovitin WLAN-moduuli (integroitu)
Malli DNSK-P11
Tulojännite DC 5V (Ilmastointilaitteen sisäyksiköstä)
Nykyinen kulutus Tx/Rx enint. 290/100 Ma
WLAN-standardi IEEE 802,11 b/g/n
Taajuusalue 2,4 GHz:n
Salaus WPA2-PSK (TKIP/AES)

Turvallisuusohjeet

• ÄLÄ yritä purkaa tai muuttaa tätä verkkosovitinta millään tavalla.
• ÄLÄ poista tätä verkkosovitinta laitteesta sen ollessa toiminnassa.
• Radioaaltoja käyttäen lähetettyjä ja vastaanotettuja tietoja saattaa olla mahdollista siepata tai vakoilla.

Suurin taajuuskaistoilla lähetetty radiotaajuusteho

Langattoman tyyppi Taajuuskaista Suurin EIRP (dBm)
WLAN 2412 - 2472 MHz 20 dBm

Paina ottaaksesi WLAN- ominaisuudet päälle/pois.

Pystysuuntaisen ilmavirtauksen säätö

- Älä säädä läppää käsin.

- Sivusuunnassa, säätö suoritetaan manuaalisesti kuten kuvassa.

Puhaltimen nopeuden säätämiseksi

- AUTO-asetuksen aikana sisätuulettimen nopeutta säädetään automaattisesti toimintatilan mukaan.

- Käyttääksesi laitetta alhaisella äänellä, valitse alin tuuletinnopeus (■).

Vaihda voimakkaan ja hiljaisen välillä

POWERFUL:

Lämpötilan saavuttaminen nopeasti

- Tämä toiminto jatkuu, kunnes se perutaan painamalla uudelleen -painiketta tai sammuttamalla laite, jolloin toiminta päättyy.

QUIET:

Hiljaisesta toiminnasta nauttiminen

- Tämä toiminto vähentää ilmavirrasta syntyvää ääntä.

Peruslämmön ylläpitäminen

- Pidä sisälämpötila 8/15°C:ssa. Tuuletinnopeus muuttuu automaattisesti nopeaksi.

- Tämä toiminto on ensisijainen valittuun toimintotilaan nähden. Toiminnon voi peruuttaa painamalla MODE.

- Ulkoyksikön sulatus saattaa yllättäen tuoda sisäyksikön kautta sisälle kylmää ilmaa. Ota tällöin lämmitystoiminto käyttöön.

Verkon yhdistäminen

• Paina 📞 luodaksesi yhteyden kodin WLAN-tukiasemaan.
• WLAN -merkkivalo 📋 ilmaisee vilkkumalla kodin tukiaseman yhteyden tilan.

Nopea vilkunta Yksikkö	muodostaa yhteyttä.
Hidas vilkunta Yksikön yhteyden muodostaminen ei onnistu.
Palaa yhtäjaksoisesti Yksikkö on muodostanut yhteyden.

- Yhteys voidaan muodostaa, vaikka yksikkö olisikin poissa päältä.

Huom

- Jos WLAN-yhteyden LED-merkkivalo vilkkuu jatkuvasti etkä halua käyttää SOVELLUSTA, kytke yhteys pois päältä painamalla 📋 -painiketta.

Ajastimen käyttäminen

Kaksi sarjaa käynnistys- ja sammutusajastimia on saatavilla laitteen kytkemiseen päälle ja pois päältä esiasetettuihin aikoihin.

① Valitse ON (päällä) tai Esimerkki: OFF (pois) -ajastin OFF klo 22

• Jokaisen painalluksen jälkeen:

OFF klo 22:00

② Määritä aika

③ Vahvista

• Voit peruuttaa käynnistys- ja sammutusajastimen painamalla TIMER ON tai TIMER OFF ajastimen tai valitsemista varten ja painamalla sitten CANCEL.
• Jos ajastin peruutetaan manuaalisesti tai sähkökatkoksen vuoksi, voit palauttaa ajastimen painamalla TIMER ON tai TIMER OFF to ajastimen 1 tai 2 valitsemista varten ja painamalla sitten SET.
• Lähimmän ajastimen asetus tulee näkyviin ja aktivoituu vuorollaan.
• Ajastimen toiminta perustuu kellonaikaan, joka on määritetty kaukosäätimellä, ja määrittämisen jälkeen se toistuu päivittäin. Kelloasetuksen määrittämisestä on tietoa Pikaoppaassa.

Huom

- Voidaan aktivoida kaikissa tiloissa ja voidaan peruuttaa painamalla vastaavaa painiketta uudelleen.

• Ei voida valita samaan aikaan.

Sovelluksen asennus

Android-käyttäjät (Android 4,4 ja uudemmat)

• Avaa

• Hae "Panasonic Comfort Cloud"-sovellus.
• Lataa ja asenna.

iOS-käyttäjät (iOS 9 ja uudemmat)

• Avaa

• Hae "Panasonic Comfort Cloud"-sovellus.
• Lataa ja asenna.

Huom

• Sovelluksen käyttöliittymän kuva voi muuttua versiopäivitysten myötä ilman ilmoitusta.
• Sovelluksen käyttö on maksutonta. Yhteydestä ja sen käytöstä saatetaan kuitenkin periä muita veloituksia.

"Panasonic Comfort Cloud" -sovelluksen käynnistäminen

Luo uusi Panasonic-tunnus

Käytä "Panasonic Comfort Cloud"-sovellusta vaihtoehtona ilmastointilaitteen ohjaamiseen.

• Jos olet uusi käyttäjä, rekisteröidy valitsemalla Luo uusi Panasonic-tunnus.
• Jos olet jo rekisteröitynyt, kirjaudu sisään Panasonic-tunnuksellasi ja salasanallasi.

Sovelluksen asetus

Ennen asetusta

• Tarkista, että langaton reititin on yhdistetty oikein verkkoon.
• Tarkista, että matkapuhelimen WLAN-yhteys on otettu käyttöön.
• Älypuhelin ja ilmastointilaite on kytkettävä samaan langattomaan reitittimeen.

Lisää uusi ilmastointilaite

- Ilmastointilaite on rekisteröitävä ennen "Panasonic Comfort Cloud"-sovelluksen käyttöä.

①

Verkkoyhteyden määritys

① Varmista, että WLAN-yhteyden LED-valo palaa. Osoita kauko-ohjaimella ilmastointilaitetta ja paina WLAN -painiketta, kunnes WLAN-yhteyden LED-valo alkaa vilkkua.

③ Valitse haluamasi reitittimen tukema yhteystila.

② Kun WLAN yhteyden LED-valo vilkkuu, valitse haluamasi yhteyden määritystila.

Verkkoyhteyden luonti WPS-tilassa (tapa 1)

① Paina ilmastointilaitteeseen kytkettävän reitittimen "WPS"-painiketta.

- Tarkista WLAN-yhteyden LED-valon tila kauko-ohjaimessa. Jos WLAN-valo ei pala, ota WLAN-yhteys päälle painamalla WLAN 📞 -painiketta.

② Varmista, että WLAN-valo palaa. Paina WLAN-painiketta 📤 ja pidä sitä painettuna 5 sekuntia, kunnes kaukoohjaimessa näkyy "1" ja paina sitten SET ilmastointilaitetta osoittaen.

③ Kun ilmastointilaite on yhdistetty reitittimeen onnistuneesti, WLAN-valo lopettaa vilkkumisen ja alkaa palaa yhtäjaksoisesti.

④ Jos WLAN-valo jatkaa vilkkumista, tarkista langattoman reitittimen yhteys.

Verkkoyhteyden luonti AP-tilassa (tapa 2)

① Varmista, että WLAN-valo palaa. Paina WLAN-painiketta ja pidä sitä painettuna 5 sekuntia, kunnes kauko-ohjaimessa näkyy "1".
Paina kunnes kauko-ohjaimessa näkyy "2" ja paina sitten SET ilmastointilaitetta osoittaen.

② Kopioi salasana myöhempää käyttöä varten. Valitse älypuhelimesi langattoman verkon asetuksista "Panasonic-CS-wirelessAP" ja syötä kopioitu salasana. Palaa "Panasonic Comfort Cloud"-sovellukseen.

③ Valitse langattoman reitittimen SSID-tunnus. Syötä salasana ilmastointilaitteen kytkemiseksi langattomaan reitittimeen.

④ Kun ilmastointilaite on yhdistetty reitittimeen onnistuneesti, WLAN-valo lakkaa vilkkumasta ja alkaa palaa yhtäjaksoisesti. Jos WLAN-yhteyden LED-valo PALAA, yhdistä älypuhelin langattomaan reitittimeen. (kun olet tehnyt langattoman verkon asetukset, palaa tähän sovellukseen jatkamaan määritystä)

- Jos WLAN-valo jatkaa vilkkumista, tarkista langattoman reitittimen yhteys.

Valitse ilmastointilaite ja määritä salasana

① Valitse ilmastointilatteen malli ja rekisteröi laite.

② Suorita rekisteröinti loppuun määrittämällä uuden ilmastointilaitteen salasana.

③ Salasanan on oltava 8–15 merkkiä, ja siinä on oltava kirjaimia ja numeroita.

Huom

- Säilytä salasana, sillä sitä tarvitaan lisäkäyttäjien rekisteröimiseen.

Rekisteröinti valmis

① Kun yhteys on muodostettu sovelluksen ja uuden ilmastointilaitteen välillä rekisteröintiprosessin kautta, määritä tälle ilmastointilaitteelle haluamasi nimi sen tunnistamiseksi.

- "Panasonic Comfort Cloud"-sovelluksen toiminnot ovat valmiina käyttöön ilmastointilaitteelle rekisteröidyllä uudella nimellä.

② Toiminnan ohjauksen lisäksi sovellus voi seurata arvioitua energiankulutusta ja vertailla ajanjaksoja tilastokaavioon vertaamalla.

Käyttöopas löytyy Valikko-välilehdeltä.

Kysymyksiä ja vastauksia verkkosovittimesta

Alkuasetus

"Panasonic Comfort Cloud"-sovelluksen asennus ei onnistu älypuhelimeen.	Tarkista, että älypuhelimen käyttöjärjestelmä on yhteensopiva. Sovelluksen toimintaa ei voida taata kaikilla Android OS -versioilla.
Ilmastointilaitteen yhdistäminen reitittimeen ei onnistu.	Varmista, että laite pystyy vastaanottamaan WLAN-signaalin, että SSID ei ole piilossa, että MAC-osoitteen määritys on otettu käyttöön yksikölle ja että reitittimen kaksitaajuussignaali on otettu käyttöön 2,4 GHz:n yhteydelle.Saatat käyttää älypuhelinta tai langatonta reitintä, jota ei tueta tai jonka yhteysmenetelmä on erilainen. Katso lisätietoja älypuhelimen ja reitittimen asennusoppaasta.
Rekisteröi lisäilmastointilaite "Panasonic Comfort Cloud"-sovellukseen.	Määritä lisäyksikkö ensimmäisen yksikön alkuasetuksen jälkeen. Jokaiselle rekisteröidylle ilmastointilaitteelle suositellaan annettavaksi nimi, jotta ne on helppo erottaa toisistaan.
Rekisteröi lisäkäyttäjä, joka voi ohjata verkkosovitinta.	Lataa "Panasonic Comfort Cloud"-sovellus ja luo uusi Panasonic-tunnus.Määritä perusasetukset. Kun ilmastointilaite on rekisteröity, syötä laitteen oletussalasana (ensimmäisen käyttäjän määrittämä).Rekisteröinnin suorittaminen loppuun vaatii pääkäyttäjän (ensimmäinen käyttäjä) hyväksynnän.Suorita pääkäyttäjän hyväksyntä valitsemalla ≡Menu.Valitse "Owner" ja hyväksy lisäkäyttäjä valitsemalla "User List".

Langaton yhteys

Langaton yhteys on katkennut tai signaalissa on häiriöitä.

Verkkoyhteys ei ehkä ole vakaa. Tarkista signaalin vahvuus seuraavasti:-Varmista, että ilmastointilaitteen toiminta on pysähtynyt, ja paina WLAN 📋-painiketta 5 sekuntia. (Näyttöön tulee "1".)Paina [IMAGE]-painiketta, kunnes näyttöön tulee "4".Paina [SET] -painiketta, jolloin toiminta päättyy.5 sekunnin kuluttua sisäyksikön WLAN LED ilmaisee signaalin vahvuuden.Vahva: Vilkkuu 3 kertaa ja pitää välinKeskitaso: Vilkkuu 2 kertaa ja pitää välinHeikko: Vilkkuu kerran ja pitää välinEi signaalia: POISPysähtyy automaattisesti 10 minuutin kuluttua. Voit sammuttaa laitteen välittömästi painamalla WLAN 📋-painiketta.

Epäilyttävä valtuuttamaton pääsy yksikköön.

Palauta ilmastointilaitteeseen valmistajan oletusasetukset noudattamalla seuraavalla sivulla kohdassa "Ilmastointilaitteen siirtäminen tai hävittäminen" annettuja ohjeita. Suorita alkuyhteyden määritys.

Muut

Reitittimen vaihtaminen.	Valitse "Panasonic Comfort Cloud"-sovelluksesta ≡Menu . Valitse "Owner" ja valitse sitten "Change router settings".
Älypuhelimen mallin vaihtaminen.	Varmista älypuhelimen yhteensopivuus. Asenna "Panasonic Comfort Cloud"-sovellus ja kirjaudu sisään Panasonic-tunnuksellasi ja salasanallasi. Suorita alkuyhteyden määritys.
Sisäyksikön ohjauspaneelin vaihtaminen.	Vaihda ohjauskortti ja valitse "Panasonic Comfort Cloud"-sovelluksesta ≡Menu . Valitse "Owner" ja "Replace device". Tämä on jätettävä valtuutetun huoltoasiantuntijan suoritettavaksi.
Sisäyksikön verkkosovittimen / langattoman verkkomoduulin vaihtaminen.	Vaihda verkkosovitin / langaton verkkomoduuli ja valitse "Panasonic Comfort Cloud"-sovelluksesta ≡Menu . Valitse "Owner" ja "Change router settings". Tämä on jätettävä valtuutetun huoltoasiantuntijan suoritettavaksi.
Ilmastointilaitteen siirtäminen tai hävittäminen.	Palauta ilmastointilaiteyksikköön valmistajan oletusasetukset.Vahvista, että sisäyksikön WLAN-yhteyden LED palaa/vilkkuu ja paina WLAN 📋-painiketta 5 sekuntia. (Näyttöön tulee "1".)Paina ∧-painiketta, kunnes näyttöön tulee "5".Paina SET -painiketta 3 sekuntia, jolloin toiminta päättyy.WLAN-yhteyden LED sammuu. (Tehdasasetukset on palautettu.) Jos haluat poistaa ilmastointilaitteen rekisteröinnin "Panasonic Comfort Cloud"-sovelluksesta, valitse Valikko ja poista laite kohdasta "Device list".

Main Menu User List

LÄMPÖ : VIRTA-ilmaisin vilkkuu tämän toiminnon aloitusvaiheessa. Yksikön lämpeneminen vie jonkin aikaa. - Jos LÄMPÖ-tila on ollut lukittuna järjestelmässä ja jokin muu toimintatila kuin LÄMPÖ valitaan, sisäyksikkö pysähtyy ja virran VIRTA-merkkivalo vilkkuu. - Yksikkö voi katkaista laitteen lämpimän ilman syötön. Toiminnan aikana laitteen merkkivalo palaa.

VIILEÄ : Tuottaa tehokkaan miellyttävän viilennyksen tarpeidesi jäähdyttämiseen.

KUIVA : Laitteen tuuletin toimii hiljaisella nopeudella ja jäähdyttää ilmaa vain vähän.

FAN : Ilman kierrätys huoneessa.

AUTO : Käytön aikana, VIRTA-ilmaisin vilkkuu alkuperäisessä tilassa. Yksikkö valitsee toimintatilan joka 10 minuutin välein, asetuksen ja huonelämpötilojen mukaisesti.

Energiaa säästävä lämpötila-asetus

Laitteen käyttö suositelluissa lämpötilarajoissa voi säästää energiaa.

LÄMPÖ : 20,0 °C \~ 24,0 °C / 68 °F \~ 75 °F.

VIILEÄ: 26,0 °C \~ 28,0 °C / 79 °F \~ 82 °F.

Ilmavirtauksen suunta

VIILEÄ/KUIVA -tilassa:

Jos AUTO on asetettu, läpät heilahtelevat vasen/oikea ja ylös/alas suunnissa automaattisesti.

LÄMPÖ-tilassa:

Jos AUTO on asetettu, vaakatason läppä on kiinnitetty esiasetettuun asentoon.

Automaattinen uudelleen käynnistyksen ohjaus

Jos virta alkaa uudelleen sähkökatkoksen jälkeen, toiminta käynnistyy automaattisesti tietyn ajan kuluttua edellisessä toimintatilassa ja ilmavirtauksen suunnassa.

- Tämä säädin ei ole käytettävissä, kun AJASTIN on asetettu.

Käyttöolosuhteet

Käytä tätä ilmastointilaitetta taulukossa ilmaistulla lämpötilavälillä.

Lämpötila °C (°F)		Sisällä Ulkona
		DBT WBT DBT WBT
VIILEÄ	Maks 32	(89,6) 23 (73,4)	43 (109,4)	26 (78,8)
	Min. 16	(60,8) 11 (51,8)	-15 (5,0)	11 (51,8)
LÄMPÖ	Maks 30	(86,0) -	24 (75,2) 18 (64,4)
	Min. 16	(60,8) -	-25 (-13,0)		-
+8/15°C LÄMPÖ	Maks 15	(59,0) -	-		-
	Min.	8 (46,4)	-	-25 (-13,0)	-

DBT : Kuiva lämpötila, WBT : Märkä lämpötila

Laite on puhdistettava säännöllisin väliajoin, jotta se toimisi mahdollisimman hyvin. Likainen yksikkö voi aiheuttaa toimintahäiriön ja saatat nähdä virhekoodin "H99". Ota yhteyttä valtuutettuun jälleenmyyjään.

• Ennen puhdistamista katkaise virransyöttö ja irrota pistoke pistorasiasta.
• Älä koske alumiiniseen jäähdytysripaan, sen terävät reunat voivat aiheuttaa vammoja.
• Älä käytä bensiiniä, tinneriä tai hankausjauhetta.
• Käytä saippuaa (pH 7) tai neutraalia yleispuhdistusainetta.
• Älä käytä yli 40°C lämpöistä vettä.

Sisäyksikkö

Pyyhi yksikkö varovasti pehmeällä, kuivalla liinalla.

Konvektorit ja puhaltimet tulee puhdistuttaa ajoittain valtuutetulla jälleenmyyjällä.

Ulkoyksikkö

Varmista että ulkotilayksikön ilma-aukko ei ole tukittu pudonneiden lehtien tai lumen johdosta.

Poista kaikki tukokset tyhjennysputkesta.

Ilmanpuhdistussuodatin

• Älä pese/huuhtele suodatinta vedellä.
  • Vaihda suodatin aina 10 vuoden välein tai vaihda mikä tahansa vahingoittunut suodatin.
  Osanumero.: CZ-SA32P

Etupaneeli

Pese varovaisesti ja kuivaa.

Poista etupaneeli Sulje pitävästi

② Vedä ulos ja nostaylös.

① Vapauta koukut molemmista päistä.

Sisäyksikkö

Ilman suodatin

Joka 2. viikko

• Pese ja huuhtele suodatin varovaisesti vedellä. Älä vahingoita suodattimen pintaa.
• Anna suodattimien kuivaa täysin kuiviksi varjoisessa paikassa, suojattuina tulelta tai suoralta auringonvalolta.
• Korvaa vioittuneet suodattimet uusilla.

Poista ilmasuodatin Kiinnitä ilmasuodatin

③ Vedä alas ja sulje.
④ Paina etupaneelin molemmista päistä ja keskeltä.

Seuraavassa kuvatut ilmiöt eivät ole merkki toimintahäiriöstä.

Ilmiö Syy
VIRTA-ilmaisin vilkuu ennen kuin yksikkö on päällä.	• Tämä on alustava vaihe valmisteltaessa laitteen toimintaa, kun ON-ajastin on asetettu päälle.Kun ajastin on käytössä, laite saattaa käynnistyä (enintään 35 minuuttia) ennen määritettyä aikaa, jotta haluttu lämpötila saavutetaan määräaikaan mennessä.
LÄMPÖ-tilassa virran merkkivalo vilkuu eikä lämpimän ilman syöttö ole käytössä (läppä on kiinni).	• Laite on sulatustilassa (AIR SWING -asetuksena on AUTO).
POWER-merkkivalo vilkuu ja sammuu, kun VIILEÄ/KUIVA-tila käynnistetään.	• Järjestelmä on lukittu toimimaan vain LÄMPÖ-tilassa.
TIMER-merkkivalo on aina päällä.	• Ajastimen asetus toistuu päivittäin asetuksen jälkeen.
Toiminta viivästyy muutamilla minuuteilla uudelleen käynnistämisen jälkeen.	• Viivästyminen suojaa yksikön kompressoria.
Jäähdytys/lämmitys -kapasiteettia on vähennetty alimman puhallinnopeuksen asetuksessa.	• Alhainen puheltimen nopeus on alhaisen äänentason prioriteetin toiminto, joten jäähdytys/lämmitys -kapasiteetti voi tulla vähennetyksi (riippuen olotilasta). Nosta puhaltimen nopeutta nosaaksesi kapasiteettia.
Sisätuuletin pysähtyy ajoittain lämmitys toiminnan aikana.	• Tahattoman jäähdytys vaikutuksen ehkäisemiseksi.
Sisätuuletin pysähtyy ajoittain automaattisen tuulettimen nopeuden asetuksen aikana.	• Tämä auttaa poistamaan ympäröivän hajun.
Ilmavirtaus jatkuu, vaikka toiminto on päättynyt.	• Sisäyksikköön jääneen lämmön poistaminen (enintään 30 sekuntia).
Laitteen toimiessa läppä on kiinni.	• AIR SWING -asetuksena on AUTO.
Huoneessa on erikoinen haju.	• Kyseessä voi olla seinistä, matosta, huonekaluista tai vaatteista tuleva kostea haju.
Käytön aikana kuuluu murtumiselta kuulostava ääni.	• Laite laajenee tai vetäytyy lämpötilan vaihteluiden vaikutuksesta.
Veden virtauksen ääni toiminnan aikana.	• Jäähdytysaine virtaa laitteen sisällä.
Sisäyksiköstä tulee sumua.	• Vesi tiivistyy jäähdytystoiminnan seurauksena.
Ulkoyksiköstä tulee vettä/höyryä.	• Putkissa tapahtuu tiivistymistä tai höyrystymistä.
Laitteen muoviosien väri on muuttunut.	• Värien muuttumista saattaa esiintyä muoviosissa käyttävistä materiaaleista johtuen. Muutos voi olla nopeampi, jos laite altistuu lämmölle, auringonvalolle, UV-valolle tai muille ympäristötekijölle.
WLAN-yhteyden LED palaa laitteen sammumisen aikana.	• Yksikön WLAN-yhteys reitittimeen on aktiivinen.
WLAN-yhteyden LED-merkkivalo vilkuu jatkuvasti.	• Yksiköllä ei ole WLAN-yhteyttä reitittimeen. Tarkista yhteys.Jos et halua käyttää SOVELLUSTA, kytke yhteys pois päältä painamalla painiketta.

Tarkista seuraavat asiat ennen kuin otat yhteyttä huoltoliikkeeseen.

Ilmiö Tarkista
Toiminta LÄMPÖ/VIILEÄ-tilassa ei ole tehokasta.	Aseta oikea lämpötila.Sulje ovet ja ikkunat.Puhdista tai vaihda suodattimet.Poista mahdolliset esteet ilman tulo- ja poistoaukoista.
Äänekäs toiminnan aikana.	Tarkista, onko yksikkö asennettu vinoon.Sulje takapaneeli oikein.
Kauko-ohjain ei toimi. (Näyttö on himmeä tai kaukosäätimen signaali heikko.)	Aseta paristot laitteeseen oikein.Vaihda paristot tarvittaessa.
Yksikkö ei toimi.	Tarkista, onko vikavirtakytkin lauennut.Tarkista, onko ajastin käytössä.
Laite ei vastaanota kaukosäätimen signaalia.	Varmista, ettei kaukosäätimen ja laitteen välissä ole esteitä.Loistevalaistus saattaa häiritä kaukosäätimen signaalinkulkua. Ota yhteyttä valtuutettuun jälleenmyyjään.

Kun...

■ Kaukosäädin puuttuu tai on syntynyt vikatila

1. Nosta etupaneeli.
2. Paina tätä painiketta kerran käyttääksesi AUTO-tilaa.
3. Paina ja pidä alhaalla painiketta kunnes kuulet yhden äänimerkin, vapauta sitten käyttääksesi pakotetussa COOL-tilassa (viileä).
4. Toista askel 3. Paina ja pidä painiketta alhaalla kunnes kuulet kaksi äänimerkkiä, vapauta sitten käyttääksesi normaalissa COOL-tilassa (viileä).
5. Toista askel 4. Paina ja pidä alhaalla painiketta kunnes kuulet kolme äänimerkkiä, vapauta sitten käyttääksesi pakotetussa HEAT-tilassa (kuuma).
6. Ota pois käytöstä painamalla painiketta uudelleen.

■ Ilmaisimet ovat liian kirkkaat

- Himmentääksesi tai palauttaaksesi yksikön ilmaisimen kirkkauden, paina ja pidä painettuna 5 sekunnin ajan.

■ Kausittaisen tarkastuksen suorittaminen pitkäaikaisen käyttämättömyyden jälkeen Vaihda kaukosäätimen paristot.

•Tarkista että ei ole esteitä ilman sisääntulossa ja poistoaukoissa.

- Käytä Auto OFF/ON (POIS PÄÄLTÄ/PÄÄLLÄ) -painiketta valitaksesi JÄÄHDYTYS/LÄMPÖ -toiminnon. 15 minuutin käytön jälkeen, seuraava lämpötilaerotus ilman sisääntulo- ja poistumisaukkojen välillä on normaali:

VIILEÄ ≥ 8 °C / 14,4 °F LÄMPÖ: ≥ 14 °C / 25,2 °F

■ Laitteita ei tulla käyttämään pitkään aikaan

• Aktiivinen LÄMPÖ -tila 2\~3 tunnin ajan sisäisiin osiin jääneen kosteuden poistamiseksi läpikotaisin homeen kasvun estämiseksi.
• Kytke pois päältä virransyöttö ja irrota virtapistoke.
• Poista kaukosäätimen paristot.

EI-HUOLLETTAVAT KRITEERIT

IRROTA PISTOKE, ota sitten yhteyttä valtuutettuun myyjään seuraavissa tilanteissa:

• Epänormaalit äänet käytön aikana.
• Vettä/ulkoisia esineitä on päässyt kaukosäätimeen.
• Vesivuotoja sisätilayksiköstä.
• Virtapiiri kytkeytyy pois päältä usein.
• Virtajohto lämpenee epätavallisen lämpimäksi.
• Kytkimet tai painikkeet eivät toimi oikein.

Virhekoodin haku

Jos yksikkö pysähtyy ja AJASTIMEN ilmaisin vilkkuu, käytä kaukosäädintä hakeaksesi virhekoodin.

① Paina 5 sekunnin ajan
③ Paina 5 sekunnin ajan lopettaaksesi tarkistuksen

②Paina kunnes kuulet äänimerkin, kirjoita sitten virhekoodi muistiin

④Kytke laite pois päältä ja ilmoita virhekoodi valtuutetulle myyjälle

- Tiettyjen virheiden osalta, voit uudelleen käynnistää yksikön rajoitettuja toimintoja varten mikäli kuuluu 4 merkkiääntä kun toiminta käynnistetään.

Diagnostinen näyttö	Epänormaalius/Suojauksen hallinta
H 00 Vikatila ei muistissa
H 11 Sisä-/ulkotilan epänormaali viestintä
H 12	Sisätilayksikön kapasiteetti ei verrattavissa
H 14	Sisätilan tuloilman anturin poikkeavuus
H 15	Ulkotilan kompressorin lämpötila-anturin poikkeavuus
H 16	Ulkotilan nykyisen muuntajan (CT) poikkeavuus
H 17	Ulkotilan imun lämpötila-anturin poikkeavuus
H 19	Sisätilan puhaltimen moottorin mekanismin lukitus
H 21 Sisätilan kelluntakytkimen poikkeama
H 23	Sisätilan lämmönvaihtimen lämpötila-anturin 1 epänormaalius
H 24	Sisätilan lämmönvaihtimen lämpötila-anturin 2 epänormaalius
H 25 Sisätilan ionilaitteen poikkeavuus
H 26 Minus ION poikkeama
H 27	Ulkotilan ilman lämpötila-anturin poikkeavuus
H 28	Ulkotilan lämmönvaihtimen lämpötila-anturin 1 poikkeavuus
H 30	Ulkotilan tyhjennysputken lämpötila-anturin poikkeavuus
H 31 Uima-altaan anturin poikkeama
H 32	Ulkotilan lämmönvaihtimen lämpötila-anturin 2 poikkeavuus
H 33	Sisä-/ulkotilan väärinkytkennän poikkeavuus
H 34	Ulkotilan jäähdytyselementin lämpötila-anturin poikkeavuus
H 35	Sisä-/ulkotilan veden haittavaikutuksen poikkeama
H 36	Ulkotilan kaasuputken lämpötila-anturin poikkeavuus
H 37	Ulkotilan nesteputken lämpötila-anturin poikkeavuus
H 38	Sisä-/ulkotilan epäyhteensopivuus (merkkikoodi)
H 39	Epänormaali sisätilan toimintayksikkö tai valmiustilayksiköt
H 41	Epänormaali johdotus tai putkistolitäntä

Diagnostinen näyttö	Epänormaalius/Suojauksen hallinta
H 50 Tuuletuspuhaltimen moottori lukittu
H 51 Tuuletuspuhaltimen moottori lukittu
H 52	Vasen-oikea-kytkimen kiinnittämisen poikkeama
H 58 Sisätilan kaasuanturin poikkeama
H 59 Ekoanturin poikkeavuus
H 64	Ulkotilan korkeapaineanturin poikkeavuus
H 67 nanoen poikkeama
H 70 Valoanturin poikkeavuus
H 71	DC-jäähdytyspuhaltimen sisäisen ohjauslevyn poikkeama
H 72	Säiliön lämpötilailmaisimen poikkeama
H 85	Epätavallinen tietoyhteys sisäyksikön ja WLAN-moduulin välillä
H 97	Ulkotilan puhaltimen moottorin mekanismin lukitus
H 98 Sisätilan korkeapainesuojaus
H 99 Sisätilan käyttöyksikön jäätymissuoja
F 11 4-tie venttiilivaihdon poikkeavuus
F 16 Nykyinen käynnissä oleva suojaus
F 17	Sisätilan valmiusyksiköiden jäätymisen poikkeavuus
F 18 Kuivatuspiiri eston poikkeama
F 87 Ohjausyksikön ylikuumenemissuoja
F 90	Tehokerroinkorjaus (PFC) oikosulkusujoaus
F 91 Kylmäainesyklin poikkeavuus
F 93	Ulkotilan kompressorin kiertoliikkeen poikkeavuus
F 94	Kompressorin tyhjennyspaineen ylityksen suoja
F 95	Ulkotilan jäähdytyksen korkeapainesuoja
F 96	Tehotransistorimoduulin ylikuumenemissuoja
F 97 Kompressorin ylikuumenemissuoja
F 98	Nykyinen käynnissä oleva suoja yhteensä
F 99	Ulkotilan tasavirran (DC) huippuilmaisu

* Jotkin virhekoodit eivät ehkä ole sovellettavissa malliisi. Ota yhteyttä valtuutettuun myyntiliikkeeseen selvennöstä varten.

Tietoja vanhojen laitteiden ja käytettyjen paristojen keräyksestä ja hävittämisestä

Tuotteessasi on tämä symboli Tämä symboli tarkoittaa, että sähkö- ja elektronisia tuotteita ei saa hävittää lajittelemattoman kotitalousjätteen mukana.

Älä yritä purkaa järjestelmää itse. Tuotteen ja muiden osien purku on jätettävä valtuutetun asentajan suoritettavaksi soveltuvan paikallisen ja kansallisen lainsäädännön mukaisesti.

Tuote ja jäte on käsiteltävä erikoistuneessa käsittelylaitoksessa, joka huolehtii uudelleenkäytöstä, kierrätyksestä ja talteenotosta.

Nämä merkinnät tuotteissa, pakkauksissa ja/tai niihin liitetyissä dokumenteissa tarkoittavat, että käytettyjä sähkö- ja elektroniikkalaitteita sekä paristoja ei tule sekoittaa tavalliseen kotitalousjätteeseen.

Vanhojen tuotteiden ja käytettyjen paristojen asianmukainen käsittely, talteen ottaminen ja kierrätys edellyttävät niiden viemistä tarjolla oleviin keräyspisteisiin kansallisten määräysten sekä direktiivien 2002/96/EC ja 2006/66/EC mukaisesti.

Kun hävität tuotteet ja paristot asianmukaisesti, autat säilyttämään arvokkaita luonnonvaroja sekä ehkäisemään ihmisen terveydelle ja ympäristölle haitallisia vaikutuksia, joita vääränlainen jätteenkäsittely voi aiheuttaa.

Ota yhteys asuinkuntasi viranomaisiin, jätteenkäsittelystä vastaavaan tahoon tai tuotteiden ostopaikkaan saadaksesi lisätietoja vanhojen tuotteiden ja paristojen keräyksestä ja kierrätyksestä.

Tuotteiden epäasianmukaisesta hävittämisestä saattaa seurata kansallisessa lainsäädännössä määrätty rangaistus.

Yrityksille Euroopan unionissa

Lisätietoja sähkö- ja elektroniikkalaitteiden hävittämisestä saat jälleenmyyjältä tai tavarantoimittajalta.

[Tietoja hävittämisestä Euroopan unionin ulkopuolella]

Nämä merkinnät ovat voimassa ainoastaan Euroopan unionin alueella. Ota yhteys paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi tietoja oikeasta jätteenkäsittelymenetelmästä.

Paristomerkintää koskeva huomautus (alla kaksi esimerkkiä merkinnöistä):

Tämä merkki voi olla käytössä yhdessä kemiallisen merkinnän kanssa. Siinä tapauksessa merkki noudattaa kyseistä kemikaalia koskevan direktiivin vaatimuksia.

	Tämä symboli osoittaa, että laitteessa käytetään tulenarkaa kylmäainetta. Jos kylmäainetta vuotaa ja ulkoinen sytytyslähde on lähellä, syttyminen on mahdollista.		Tämä symboli osoittaa, että käyttöohjeet on luettava huolellisesti.
	Tämä symboli osoittaa, että huoltohenkilöstön on käsiteltävä tätä laitetta asennusohjeiden mukaisesti.		Tämä symboli osoittaa, että käyttöohjeissa ja/tai asennusohjeissa on tietoa.

Laiteohjelmiston päivitykset

Tämä tuote voi luoda yhteyden Panasonic-laiteohjelmiston päivityspalvelimeen Internetin kautta ja päivittää automaattisesti laiteohjelmiston uusimpaan versioon.

Laiteohjelmiston päivittämistä varten laite tarkastaa kerran päivässä käynnistyksen jälkeen, onko sen laiteohjelmiston versio uusin. Jos päivitystä tarvitaan, päivitys tehdään ja laite käynnistyy uudelleen automaattisesti. Toimintoja ei voi tehdä laitteen uudelleenkäynnistymisen aikana (kestää noin 1–5 minuuttia).

Ohjelmistolisenssitiedot

Tässä tuotteessa on seuraavia ohjelmistoja:

(1) Panasonic Corporationin riippumattomasti kehittämä tai sille kehitetty ohjelmisto,
(2) Kolmannen osapuolen omistama ja Panasonic Corporationille lisensoitu ohjelmisto,
(3) BSD-lisenssin ja/tai vastaavien lisenssien alainen avoimen lähdekoodin ohjelmisto.
Ohjelmisto, joka on luokiteltu kohtaan (3) on jaeltu siinä toivossa, että siitä olisi hyötyä, mutta ILMAN MITÄÄN TAKUITA, myös ilman epäsuoria takuita MYYNTIKELPOISUUDESTA tai SOPIVUUDESTA TIETTYYN TARKOITUKSEEN.

Seuraavia lisenssiehtoja noudatetaan avoimen lähdekoodin komponentteihin.

1. Anojan lisenssi

Copyright (C) 2003–2016, Jouni Malinen <[e-mail] > ja avustajat.

Kaikki oikeudet pidätetään.

Tätä ohjelmistoa voidaan jaella, käyttää ja muokata BSD-lisenssin ehtojen mukaisesti: Jakelu ja käyttö lähdemuodossa ja binaarisessa muodossa on sallittu muokattuna ja muokkaamattomana, jos seuraavat ehdot täyttyvät:

1. Lähdekoodiin on liitettävä edellä mainittu tekijänoikeusilmoitus, luettelo ehdoista ja seuraava vastuuvapauslauseke.
2. Binaariseen muotoon on liitettävä edellä mainittu tekijänoikeusilmoitus, luettelo ehdosta ja seuraava vastuuvapauslauseke toimitukseen sisältyvissä asiakirjoissa ja/tai muussa aineistossa.
3. Edellä lueteltujen tekijänoikeudenhaltijoiden tai niiden kumppaneiden nimeä ei saa käyttää tästä ohjelmistosta johdettujen tuotteiden markkinointiin ilman edeltävää kirjallista suostumusta.

TEKIJÄNOIKEUDENHALTIJAT JA NÄIDEN KUMPPANIT TARJOAVATTÄMÄN OHJELMISTON "SELLAISENAAN" JA NE VAPAUTETAAN KAIKISTA SUORISTA JA VÄLILLISISTÄ TAKUISTA MUKAAN LUKIEN RAJOITTUMATTA TAKUUT MYYNTIKELPOISUUDESTA JA SOPIVUUDESTA TIETTYYN TARKOITUKSEEN. MISSÄÄN TAPAUKSESSA ORGANISAATIO TAI SEN KUMPPANIT EIVÄT OLE VASTUUSSA MISTÄÄN SUORISTA, EPÄSUORISTA, TAHATTOMISTA, ERITYISISTÄ, ESIMERKILLISISTÄ TAI SEURAAMUKSELLISISTA VAHINGOISTA (MUKAAN LUKIEN RAJOITTUMATTA KORVAAVIEN TUOTTEIDEN TAI PALVELUIDEN KUSTANTAMINEN, KÄYTTÖKELVOTTOMUUS, TIETOJEN TAI TUOTTOJEN MENETTÄMINEN TAI LIIKETOIMINNAN KATKEAMINEN) MISTÄ TAHANSA SYYSTÄ MINKÄ TAHANSA VASTUUN, SOPIMUKSEN VAHINGON NOJALLA (MUKAAN LUKIEN VÄLINPITÄMÄTTÖMYYS JA VASTAAVAT), JOKA JOLLAIN TAVALLA JOHTUU TÄMÄN OHJELMISTON KÄYTÖSTÄ, VAIKKA VAARASTA OLISI ILMOITETTU.

Vaatimustenmukaisuusvakuutus (DOC)

"Panasonic Corporation" täten vakuuttaa, että tämä tuote on yhdenmukainen direktiiviin 2014/53/EU keskeisten vaatimusten sekä sen muiden merkityksellisten määräysten kanssa

Koko EU-vaatimustenmukaisuusvakuutuksen teksti on saatavalla seuraavassa

internetosoitteessa: http://www.ptc.panasonic.eu/

Valtuutettu edustaja: Panasonic Testing Centre, Panasonic Marketing Europe GmbH, Winsbergring 15, 22525 Hamburg, Germany

Norja: Noudatettava käyttörajoituksia Huippuvuorilla 20 km:n säteellä Ny-Ålesundin keskustasta.

Opret et nyt Panasonic ID
