Tuotetyyppi	Split-ilmastointilaite (seinäasennus)
Sarja	CS-NZ35YKE
Merkki	Panasonic
Jäähdytysteho	3,5 kW (n. 12 000 BTU/h)
Lämmitysteho	4,0 kW (n. 13 650 BTU/h)
Sisäyksikön mitat (L x K x S)	880 x 287 x 224 mm
Ulkoyksikön mitat (L x K x S)	799 x 542 x 290 mm
Sisäyksikön paino	10 kg
Ulkoyksikön paino	28 kg
Virtalähde	220-240 V, 50 Hz
Kylmäaine	R32
Energiatehokkuus (jäähdytys)	SEER jopa 7.0 (luokka A+++/A++)
Keskeiset toiminnot	Jäähdytys, Lämmitys, Kuivatus, Tuuletus, Automaattitila, Unitila, Ajastin, Hiljainen toiminta
Ilmanpuhdistus	Nanoe-G (Viruksia estävä, Bakteereja estävä, Allergeeneja estävä)
Suodatintyyppi	Pestävä, Bakteereja estävä, Pölynhylkivä
Huolto	Puhdista ilmansuodatin 2 viikon välein; ammattimainen puhdistus suositellaan vuosittain
Turvaominaisuudet	Automaattinen uudelleenkäynnistys, Ylikuumenemissuoja, Ajastimen sammutus, Lapsilukko (kaukosäädin)
Takuu	Vakio 5 vuotta kompressori, 2 vuotta osat
Korjattavuusindeksi	7.5/10 (varaosia saatavilla 10 vuotta)

Usein kysytyt kysymykset - CS-NZ35YKE PANASONIC

Kuinka usein ilmansuodatin tulee puhdistaa?

Puhdista ilmansuodatin 2 viikon välein normaalikäytössä. Pölyisissä ympäristöissä puhdista useammin.

Mitä Nanoe-G-toiminto tekee?

Nanoe-G vapauttaa hydroksyyliradikaaleja, jotka estävät viruksia, bakteereja, homeita ja allergeeneja, parantaen sisäilman laatua.

Voinko asentaa ilmastointilaitteen itse?

Ei. Asennuksen saa suorittaa vain pätevä ammattilainen sähkö- ja kylmäaineen käsittelyvaatimusten vuoksi.

Mikä on jäähdytyksen käyttölämpötila-alue?

Jäähdytystoiminto on tehokas 16 °C ja 43 °C välisellä ulkolämpötilalla.

Kuinka nollaan ajastimen?

Paina kaukosäätimen TIMER-painiketta, kunnes ajastimen merkkivalo katoaa. Voit asettaa uuden ajastimen haluamallasi tavalla.

Mitä virhekoodi H00 tarkoittaa?

Virhekoodi H00 tarkoittaa tyypillisesti sisä- ja ulkoyksikön välistä tiedonsiirtovirhettä. Tarkista johdotukset ja käynnistä laite uudelleen.

Onko kylmäaine R32 syttyvää?

R32 on luokiteltu A2L (heikosti syttyvä). Se on turvallinen normaalikäytössä, mutta asennuksessa on noudatettava turvallisuusstandardeja.

Kuinka vaihdan jäähdytyksen ja lämmityksen välillä?

Käytä kaukosäätimen MODE-painiketta selataksesi Automaatti, Jäähdytys, Lämmitys, Kuivaus ja Tuuletus -tiloja. Valitse haluamasi tila.

Miksi sisäyksiköstä vuotaa vettä?

Vesivuoto johtuu usein tukkeutuneesta viemäriputkesta tai likaisesta suodattimesta. Puhdista suodatin ja tarkista vedenpoistolinja.

Voinko käyttää jatkojohtoa virransyöttöön?

Ei. Käytä omaa virtalähdettä oikealla jännitteellä. Jatkojohdot voivat aiheuttaa tulipalon tai toimintahäiriön.

KÄYTTÖOHJE CS-NZ35YKE PANASONIC

Turvallisuusohjeet 44-56

llmastointilaite

Lue nämä turvallisuusohjeet huolellisesti ja säilytä ne tulevaisuutta varten.

Voit välttää loukkaantumisia ja omaisuusvahinkoja noudattamalla seuraavia ohjeita:

Ohjeiden huomiotta jättäminen ja yksikön virheellinen käyttö voi johtaa vikoihin ja vaurioihin, joiden vakavuus luokitellaan alla olevalla tavalla: Laitetta ei tule asentaa siten, että kuka tahansa voi käsitellä sitä.

VAARA

Tämä merkki varoittaa kuoleman ja vakavien loukkaantumisten vaarasta.

VAROITUS

Tämä merkki varoittaa loukkaantumisen ja aineellisen vahingon vaarasta.

Ohjeet, joita tulee noudattaa, luokitellaan seuraavien symbolien avulla:

Tämä symboli merkitsee KIELLETTYÄ toimintaa.

Nämä symbolit kuvaavat PAKOLLISIA toimia.

VAARA

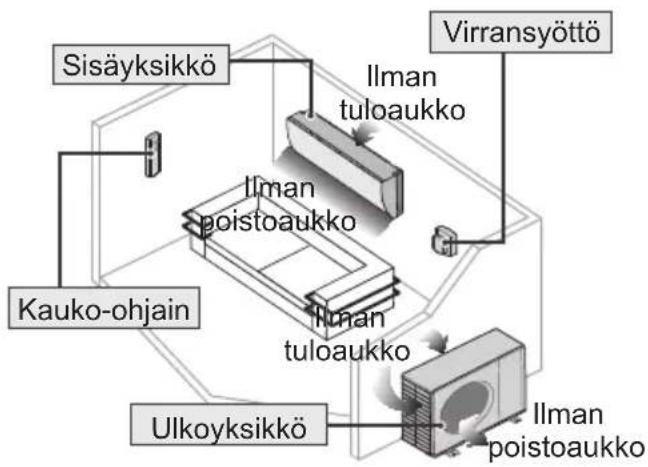

Sisäyksikkö ja ulkoyksikkö

Tätä laitetta voivat käyttää yli 8-vuotiaat lapset ja henkilöt joilla on vähentynyt fyysinen, aistillinen tai henkinen kapasiteetti tai ei kokemusta tai tietoja mikäli näille on annettu ohjausta ja valvontaa koskien laitteen turvallista käyttöä ja ymmärtävät käyttöön liittyvät vaaratekijät.

Lapset eivät saa leikkiä laitteen läheisyydessä. Puhdistusta ja käyttäjän suorittamaa huoltoa ei pidä tehdä lasten toimesta valvomattomasti.

Ota yhteyttä valtuutettuun jälleenmyyjään tai ammattilaiseen, jos laitteen sisäosia tarvitsee puhdistaa tai laite täytyy korjata, asentaa, poistaa, purkaa tai asentaa uudelleen. Väärin suoritettu asennus ja käyttö voi johtaa vuotoihin, sähköiskuihin tai tulipaloon.

Varmista valtuutetulta jälleenmyyjältä tai ammattilaiselta, sopiiko jokin tietty jäähdytysainetyyppi laitteeseen. Jonkin muun kuin erikseen määritetyr jäähdytysainetyypin käyttö voi johtaa laitteen vahingoittumiseen, vuotoihin, loukkaantumiseen jne.

Älä käytä muita kuin valmistajan suosittelemia menetelmiä sulatusprosessin kiihdyttämiseksi tai puhdistuksessa.

Mikä tahansa soveltumaton menetelmä tai soveltumattomien materiaalien käyttö voi aiheuttaa tuotteen vaurion, puhkeamisen ja vakavan loukkaantumisen.

Älä asenna laitetta räjähdys- tai paloalttiiseen ympäristöön. Muuten seurauksena voi olla tulipalo.

Älä työnnä ilmastointilaitteen sisä- tai ulkoyksikköön sormia tai esineitä, sillä pyörivät osat voivat aiheuttaa loukkaantumisen.

Älä kosketa ulkoyksikköä ukkosella, sillä seurauksena voi olla sähköisku.

Älä oleskele pitkäaikaisesti kylmässä ilmassa, jotta ruumiinlämpösi ei laske liikaa.

Älä istu tai astu laitteen päälle, koska voit vahingossa pudota.

Kaukosäädin

Pidä kaukosäädin poissa lasten ulottuvilta, jotta he eivät vahingossa nielaisisi sen paristoja.

Virransyöttö

Älä käytä muokattua johtoa, jatkettua johtoa, jatkojohtoa tai määrittämätöntä johtoa ylikuumenemisen ja tulipalon välttämiseksi.

Ylikuumenemisen, tulipalojen ja sähköiskujen ehkäiseminen:

• Älä jaa samaa pistorasiaa muiden laitteiden kanssa.
• Älä käytä laitetta märin käsin.
• Älä taivuta virtajohtoa liikaa.
• Älä käynnistä tai pysäytä laitetta kytkemällä tai irrottamalla virtapistoke.

Jos virtajohto on vahingoittunut, sen voi vaihtaa vain laitteen valmistaja, huoltohenkilö tai vastaavan pätevyyden omaava henkilö vaaran välttämiseksi.

On erittäin suositeltavaa asentaa laite maavuodon suojakytkimeen (ELCB) tai jäännösvirtalaitteeseen (RCD) sähköiskun tai tulipalon välttämiseksi.

Ylikuumenemisen, tulipalojen ja sähköiskujen ehkäiseminen:

• Työnnä virtapistoke kunnolla paikalleen.
• Pyyhi virtapistokkeeseen kerääntyvä pöly säännöllisesti kuivalla liinalla.

Lopeta tuotteen käyttö, jos havaitset epänormaalia toimintaa tai virheitä, ja irrota pistoke tai kytke virtakytkin ja vikavirtakytkin pois päältä. (Savun/tulipalon/sähköiskun vaara) Esimerkkejä epänormaalista toiminnasta/virheistä

• Vikavirtakytkin laukeaa toistuvasti.
• Palaneen haju havaitaan.
- Laitteessa havaitaan epätavallinen ääni tai tärinä.
- Sisäyksiköstä vuotaa vettä.
- Virtajohto tai pistoke on epätavallisen kuuma.
- Tuulettimen nopeutta ei voi säätää.
- Laite lakkaa toimimasta heti, vaikka se kytketään päälle käyttöä varten.
- Tuuletin ei pysähdy, vaikka käyttö pysäytetään.
Ota viivytyksettä yhteyttä paikalliseen jälleenmyyjään huoltoa/korjausta varten.

Tämä laite on maadoitettava sähköiskun tai tulipalon välttämiseksi.

Ehkäise sähköiskuja katkaisemalla virta laitteesta ja ota virtajohto seinästä seuraavissa tapauksissa:

• Ennen puhdistusta tai huoltoa,
• Kun laite on pitkään pois käytöstä.
• Voimakkaan ukkosen ja salamoinnin yhteydessä.

VAROITUS

Sisäyksikkö ja ulkoyksikkö

Älä pese sisälaitetta vedellä, bensiinillä, tinnerillä tai hankausjauheella, jotta laite ei vahingoittuisi tai ruostuisi.

Älä käytä tarkkuuslaitteiden, ruuan, eläinten, kasvien, taiteen tai muiden esineiden säilömiseen. Laatu saattaa heikentyä tms.

Älä käytä mitään syttyviä laitteita ilmanpoistoaukon edessä tulen leviämisen välttämiseksi.

Älä altista kasveja tai lemmikkejä suoralle ilmavirralle, sillä se voi aiheuttaa vahinkoa.

Älä koske terävään alumiiniseen jäähdytysripaan, sillä terävät osat voivat aiheuttaa loukkaantumisen.

Älä kytke sisäyksikköä päälle lattiaa vahatessa. Tuuleta huone huolellisesti vahaamisen jälkeen ennen laitteen käyttöä.

Älä asenna laitetta öljyisiin tai savuisiin ympäristöihin, jotta laite ei vahingoitu.

Henkilövahinkojen välttämiseksi älä pura laitetta puhdistuksen yhteydessä.

Henkilövahinkojen välttämiseksi käytä tukevaa alustaa puhdistaessasi laitetta.

Älä aseta maljakoita tai vesisäiliöitä laitteen päälle. Vettä voi joutua laitteeseen ja heikentää eristystä. Tämä saattaa aiheuttaa sähköiskun.

Älä avaa ikkunaa tai ovea pitkäksi aikaa käytön aikana sähkövirran tuhlaamisen ja epämukavien lämpötilanmuutosten välttämiseksi.

Estä vesivuodot varmistamalla, että poistoletku

• on kiinnitetty oikein,
• sijoitettu muualle kuin kouruun tai säiliöön sekä
• ei ole veden peitossa.

Pitkäaikaisen käytön jälkeen tai tulenarkojen laitteiden käytön yhteydessä huone tulee tuulettaa säännöllisesti.

Kun laitetta on käytetty pitkään, tarkasta asennusteline heikentymisen varalta, jotta laite ei putoaisi.

Kauko-ohjain

Älä käytä ladattavia (Ni-Cd) paristoja. Kaukosäädin voi vahingoittua.

Kauko-ohjaimen vioittumisen ehkäiseminen:

• Poista paristot, jos yksikköä ei käytetä pitkään aikaan.
  • Uusien paristojen tulee olla samantyyppiset, ja ne tulee asettaa napamerkintöjen mukaisesti.

Virransyöttö

Älä irrota pistoketta johdosta vetämällä sähköiskujen välttämiseksi.

VAARA

Tässä laitteessa on R32-kylmäainetta (lievästi tulenarkaa).

Jos kylmäainetta vuotaa ja lähellä on ulkoinen sytytyslähde, syttyminen on mahdollista.

Sisäyksikkö ja ulkoyksikkö

Laite on asennettava ja/tai sitä on käytettävä tilassa, jonka pinta-ala on suurempi kuin minimalue (m²), ja se on pidettävä loitolla sytytyslähteistä, kuten kuumuudesta/kipinöistä/avotulesta tai vaarallisista alueista, kuten kaasulaitteista, kaasuruoanlaitosta, verkon kaasunsyöttöjärjestelmistä tai sähköisistä ruoanlaittovälineistä jne. (Katso minimalue (m²) asennusohjeiden taulukosta A)

Huomaa, että kylmäaineella ei välttämättä ole havaittavaa hajua. On erittäin suositeltavaa käyttää soveltuvia tulenarkojen kaasujen tunnistimia ja varmistaa, että ne ovat käyttökunnossa ja todella havaitsevat vuodot.

Pidä kaikki tuuletusaukot vapaina esteistä.

Älä puhkaise äläkä polta laitetta, sillä se on paineistettu. Älä altista laitetta kuumuudelle, liekeille, kipinöille tai muille syttymislähteille. Muutoin seurauksena voi olla räjähdys, joka aiheuttaa loukkaantumisen tai kuoleman.

Varotoimenpiteet R32-kylmäaineen käytössä

Asennustyön perusperiaatteet ovat samat kuin tavallista kylmäainetta (R410A, R22) käyttävillä malleilla.

Koska käyttöpaine on suurempi kuin R22-kylmäainetta käyttävissä malleissa, osa käytettävistä putkista ja asennus- ja huoltotyökaluista on erityisiä. Erityisesti vaihdettaessa R22-kylmäainemallin tilalle uusi R32-kylmäainemalli, tavallisten putkien ja kierreliitoksen tilalle on aina vaihdettava R32- ja R410A-putket ja kierreliitokset ulkoyksikön puolelle. R32- ja R410A-kylmäainetta käytettäessä voidaan käyttää samaa ulkoyksikön kierreliitosta ja putkea.

Erlaisten jäähdytysaineiden sekoitus järjestelmän sisällä on kielletty. Kylmäainetta R32 ja R410A käyttävissä malleissa on eri täyttöliitännän halkaisija väärän R22-kylmäainetäytön estämiseksi ja turvallisuussyistä. Tarkista siksi etukäteen. [R32- ja R410A-kylmäaineen täyttöliitännän kierteen halkaisija on 1/2 tuumaa.]

On aina varmistettava, että ulkoiset tekijät (öljy, vesi, jne.) ei pääse putkistoon. Myös putkistoa varastoitaessa sulje aukko turvallisesti kiristämällä, teippaamalla tms. (R32:n käsittely on samanlaista kuin R410A:n.)

• Käyttö, huolto, korjaus ja jäähdytysaineen keräys tulee toteuttaa koulutetun ja sertifi oidun henkilöstön toimesta käytettäessä syttyviä jäähdytysnesteitä valmistajan suositusten mukaisesti. Kaikkien henkilöstön jäsenten, jotka suorittavat huoltoja tai järjestelmän tai laitteiston liitännäisten osien huoltoa, tulee olla koulutettuja ja sertifi oituja.

• Kaikki jäähdytyspiirin osat (haihduttimet, ilmajäähdytys, AHU, lauhduttimet tai nesteen vastaanottimet) tai putkitus ei saa olla lämmönlähteiden, avoimien liekkien, toimivan kaasulaitteen tai sähkölämmittimen lähellä.
• Käyttäjän/omistajan tai näiden valtuutettujen edustajien tulee säännöllisesti tarkistaa hälytykset, mekaaninen tuuletus ja havaitsimet, ainakin kerran vuodessa, kansallisten vaatimusten mukaisesti mikäli näitä on, jotta varmistetaan oikea toimivuus.
• Lokikirja on täydennettävä. Näiden tarkistusten tulokset tallennetaan lokikirjaan.
• Jos ilmastointi on miehitetyissä tiloissa, ne tulee tarkistaa esteettömyyden vahvistamiseksi.
• Ennen kuin uusi jäähdytysjärjestelmä otetaan käyttöön, järjestelmän käyttöönotosta vastaavan henkilön tulee varmistaa, että koulutettu ja sertifi oitu käyttöhenkilöstö ohjeistetaan käyttöohjekirjan pohjalta koskien jäähdytysjärjestelmän rakentamista, valvontaa, käyttöä ja huoltoa, sekä myös valvottavia turvatoimenpiteitä ja käytetyn jäähdytysaineen ominaisuuksia ja käsittelyä.
• Yleiset koulutetun ja sertifi oidun henkilöstön vaatimukset ovat ilmaistuina alla olevassa:

a) Lainsäädännölliset tiedot, säädökset ja standardit, jotka liittyvät syttyviin jäähdytysaineisiin; ja

b) Yksityiskohtaiset tiedot ja taidot liittyen syttyvien jäähdytysaineiden käsittelyyn, henkilökohtaiseen suojavarustukseen, jäähdytysnesteen vuotamisen estämiseen, sylinterien käsittelyyn, lataukseen, vuotojen havaitsemiseen, keräykseen ja hävittämiseen; ja,

c) Kykeneväisyys ymmärtää vaatimusten käytäntöön soveltamista kansallisessa lainsäädännössä, säädöksissä ja standardeissa; ja,
d) Jatkuvasti käydä läpi säännöllisiä ja lisäkoulutuksia tämän asiantuntemuksen ylläpitämiseksi.
e) Ilmastoinnin putkistot on asutuissa tiloissa asennettava siten, että ne eivät vahingossa vahingoitu käytön ja huollon aikana.
f) Kylmäaineputkiston liiallisen tärinän tai pulsaation estämiseksi on noudatettava varotoimia.
g) Varmista, että suojalaitteet, kylmäaineputket ja kiinnikkeet on suojattu ympäristön aiheuttamilta vaaroilta, joita ovat esimerkiksi veden kerääntyminen ja jäätyminen paineenalennusventtiileihin tai lian ja roskien kerääntyminen järjestelmään.
h) Jäähdytysjärjestelmien pitkien putkistojen laajenemis- ja supistumisvara on suunniteltava ja otettava asennuksessa (kiinnityksessä ja suojauksessa) huomioon hydraulisen iskun aiheuttamien vahinkojen välttämiseksi.
i) Suojaa jäähdytysjärjestelmä esimerkiksi huonekalujen siirtämisestä tai remontoinnista aiheutuvilta vahingoilta.
j) Vuotojen poissulkemiseksi kylmäaineputkien asennuspaikalla tehtyjen sisätilaliitosten tiiviys on testattava. Testimenetelmän herkkyyden on oltava 5 g kylmäainetta / vuosi tai tarkempi, kun paine on vähintään 0,25 kertaa suurin sallittu paine (>1,04 MPa, enint. 4,15 MPa). Vuotoja ei saa esiintyä.

1. Asennus (tila)

• Tulenarkoja kylmäaineita käyttävät tuotteet on asennettava vähimmäishuonealan ( A_min , m ^2 ) mukaiseen tilaan, kuten asennusohjeiden taulukossa A on määritetty.
• Kenttävarauksen osalta, vaikutus jäähdytysnesteen varaus, joka on aiheutunut eri putkipituuksien johdosta tulee kvantifi oida, mitata ja merkitä.
• Varmista, että putkiston kokoonpano pidetään mahdollisimman pienenä. Vältä lommoontuneen putken käyttöääläkä päästä putkea taipumaan terävästi.
• Varmista, että putkisto suojataan fyysisiltä vaurioilta.
• Noudata kansallisia kaasusäädöksiä, kunnallisia sääntöjä sekä lainsäädäntöä. Ilmoita asianmukaisille viranomaisille etukäteen kaikkien soveltuvien säädösten mukaisesti.
• Varmista, että mekaanisiin liitäntöihin pääsee käsiksi huoltoa varten.
• Jos mekaanista ilmanvaihtoa tarvitaan, ilmanvaihtoaukot on pidettävä vapaina.
• Kun tuote hävitetään, noudata kohdan 12 varotoimenpiteitä ja paikallisia säädöksiä.

Ota aina yhteys paikallisiin viranomaisiin ja varmista oikea käsittely.

2. Huolto

2-1. Huoltohenkilöstö

• Järjestelmää tarkastetaan, valvotaan säännöllisesti ja huolletaan sertifi oidaan huoltohenkilöstön toimesta, joka on otettu käyttöön henkilön tai osapuolen toimesta, joka on vastuussa.
• Varmista, että kylmäaineen todellinen määrä noudattaa huonekokoa, johon kylmäainetta sisältävät osat ovat asennettuna.
• Varmista, että jäähdytysnesteen varaus ei vuoda.
• Kaikilla valtuutetuilla henkilöillä, jotka osallistuvat kylmäainepiirin kanssa työskentelyyn tai sen käsittelyyn, on oltava voimassa oleva hyväksyttävä todistus alan valtuutetulta arviointiviranomaiselta, joka myöntää henkilölle pätevyyden kylmäaineiden turvalliseen käsittelyyn alan tunnustamien arviointimääritysten mukaisesti.
• Huolto on suoritettava laitteistovalmistajan suosittelemalla tavalla. Huolto ja ylläpito, joihin tarvitaan muun pätevän henkilöstön apua, on suoritettava tulenarkojen kylmäaineiden käytön hallitsevan henkilön valvonnassa.
• Huolto on suoritettava vain valmistajan suosittelemalla tavalla.

2-2. Työ

• Ennen kuin tulenarkoja kylmäaineita sisältäville järjestelmille tehdään mitään toimenpiteitä, turvallisuustarkastukset on suoritettava sen varmistamiseksi, että syttymisen vaara on mahdollisimman vähäinen. Jäähdytysjärjestelmän korjausten yhteydessä on noudatettava kohtien 2-2 - 2-8 varotoimenpiteitä ennen työhön ryhtymistä.
• Työt on suoritettava ohjattuna toimenpiteenä, jotta voidaan varmistaa, ettei tulenarkaa kaasua tai höyryä ole tilassa, kun työtä tehdään.
• Kaikille huoltohenkilöille ja muille paikallisella alueella työskenteleville on annettava ohjeet ja kerrottava suoritettavan työn luonteesta.
  • Vältä työskentelyä ahtaissa tiloissa. Varmista aina etäisyydellä oleskelu lähteestä, ainakin 2 metrin turvaetäisyydellä, tai järjestämällä vapaa alue ainakin 2 metrin säteellä.
• Käytä asianmukaista suojavarusteita, mukaan lukien hengityssuojaimet, olosuhteiden edellyttämällä tavalla.
• Pidä kaikki sytytyslähteet ja kuumat metallipinnat loitolla.

2-3. Tilan tarkistus kylmäaineen varalta

• Alue on tarkistettava asianmukaisella kylmäainetunnistimella ennen työtä ja sen aikana sen varmistamiseksi, että asentaja on tietoinen mahdollisesti tulenarasta ilmakehästä.
• Varmista, että käytetty vuodonilmaisinlaitteisto soveltuu käytettäväksi tulenarkojen kylmäaineiden kanssa eli se on kipinöimätön, tiivistetty asianmukaisesti tai se on luontaisesti turvallinen.
• Jos vuotoa/läikkymistä tapahtuu, huolehdi heti ilmanvaihdosta ja pysy tuulen yläpuolella ja loitolla roiskeista/vuodoista.
• Jos vuotoa/läikkymistä tapahtuu, ilmoita vuodosta/roiskeesta tuulen alapuolella sijaitseville, eristä välitön vaara-alue ja pidä valtuuttamattomat henkilöt poissa.

2-4. Palonsammuttimen paikallaolon tarkistus

• Jos kylmälaitteille tai niihin liittyville osille on suoritettava tulitöitä, asianmukaiset palonsammutuslaitteet on varattava valmiiksi.
• Pidä sammutusjauhetta tai CO _2 -palonsammutinta täyttöalueen lähellä.

2-5. Ei sytytyslähteitä

• Kun tehdään jäähdytysjärjestelmään liittyviä töitä, joihin sisältyy sellaisen putkiston paljastaminen, joka sisältää tai jossa on ollut tulenarkaa kylmäainetta, mitään sytytyslähteitä ei saa käyttää tavalla, joka voi johtaa tulipalon tai räjähdyksen vaaraan. Tupakointi on kielletty tällaista työtä suoritettaessa.
• Kaikki mahdolliset sytytyslähteet, mukaan lukien savukkeet, on pidettävä riittävän loitolla asennus-, korjaus-, poisto- ja hävityspaikasta, jossa tulenarkaa kylmäainetta saattaa joutua ympäröivään tilaan.
• Ennen kuin työhön ryhdytään, laitteistoa ympäröivä alue on tutkittava ja varmistettava, että tulipalon tai syttymisen vaaraa ei ole.
• "Tupakointi kielletty" -kyltit on asennettava.

2-6. Ilmastoitu alue

• Varmista, että alue on avoin tai riittävästi ilmastoitu, ennen kuin avaat järjestelmän tai teet tulitöitä.
• Riittävästä ilmanvaihdosta on huolehdittava työn suorittamisen ajan.
• Ilmanvaihdon on hävitettävä turvallisesti kaikki haihtunut kylmäaine ja mieluiten poistettava se ulkoisesti ilmakehään.

2-7. Jäähdytyslaitteistolle tehtävät tarkistukset

• Kun sähkökomponentteja vaihdetaan, niiden on sovittava käyttötarkoitukseen ja niiden määritysten on oltava oikeat.
• Valmistajan ylläpito- ja huolto-ohjeita on aina noudatettava.
• Käänny valmistajan teknisen osaston puoleen, jos olet epävarma.
• Seuraavat tarkastukset on tehtävä kokoonpanoille, joissa on tulenarkoja kylmäaineita.

-Kylmäaineen todellinen määrä noudattaa huonekokoa, johon kylmäainetta sisältävät osat ovat asennettuna.
- Ilmanvaihtokoneisto ja lähdöt toimivat oikein eivätkä ole tukkeutuneet.
-Jos käytetään epäsuoraa kylmäainepiiriä, on tarkistettava, onko toisiopiirissä kylmäainetta.
-Laitteen merkinnät ovat näkyvissä ja selkeästi luettavissa. Epäselvät merkinnät ja kyltit on korjattava.
-Kylmäaineputki tai komponentit asennetaan paikkaan, jossa ne eivät todennäköisesti altistu millekään aineelle, joka voi syövyttää kylmäainetta sisältäviä komponentteja, paitsi jos komponenttien materiaali kestää luontaisesti korroosiota tai jos ne on kunnolla suojattu korroosiolta.

2-8. Sähkölaitteille tehtävät tarkistukset

• Sähkökomponenttien korjaukseen ja huoltoon on sisällyttävä alkuturvallisuustarkastukset ja komponenttien tarkastusmenettelyt.
• Alkuturvallisuustarkastuksiin kuuluvat seuraavat seikat niihin rajoittumatta:

-Kondensaattorit ovat purkautuneet: se on tehtävä turvallisesti, jotta voidaan välttää kipinöiden vaara.
-Tarkista, että jännitteiset sähkökomponentit ja johdot eivät ole altistuneina järjestelmän täytön, palautuksen tai tyhjennyksen aikana.
- Tarkista maadoitusliitännän jatkuvuus.

• Valmistajan ylläpito- ja huolto-ohjeita on aina noudatettava.
• Käänny valmistajan teknisen osaston puoleen, jos olet epävarma.
• Jos vika voi vaarantaa turvallisuuden, sähkönsyöttöä ei saa kytkeä piiriin, ennen kuin vika on asianmukaisesti hoidettu.
• Ellei vikaa voida korjata välittömästi mutta se on toiminnan jatkamisen edellytys, on käytettävä riittävää tilapäistä ratkaisua.
• Laitteiston omistajalle on ilmoitettava tai raportoitava, jotta kaikki osapuolet ovat tietoisia tilanteesta.

3. Tiivistettyjen komponenttien korjaukset

• Korjattaessa tiivistettyjä komponentteja kaikki sähkönsyötöt on irrotettava käsiteltävästä laitteistosta, ennen kuin tiivistettyjä kansia jne. irrotetaan.
• Laitteistoon tarvitaan ehdottomasti sähkönsyöttö huollon ajaksi. Sitten pysyvästi toimiva vuodontunnistin on sijoitettava kriittisimpään pisteeseen varoittamaan mahdollisesti vaarallisesta tilanteesta.
• Erityistä huomiota on kiinnitettävä seuraaviin seikkoihin sen varmistamiseksi, että työskenneltäessä sähkökomponenteilla koteloa ei muuteta tavalla, joka vaikuttaisi suojauksen tasoon. Tähän sisältyvät kaapelien vauriot, liiallinen liitäntöjen määrä, liitännät, joita ei ole tehty alkuperäisten määritysten mukaisesti, vaurioituneet tiivisteet, virheellinen tiivistysholkkien asennus jne.
• Varmista, että laite on asennettu turvallisesti.
• Varmista, että tiivisteet tai tiivistysmateriaalit eivät ole heikentyneet niin, etteivät ne enää estä tulenaran ilman sisäänpääsyä.
  • Vaihto-osien on oltava valmistajan määritysten mukaisia.
  HUOMAUTUS: Silikonitiivisteen käyttö voi estää tietyntyypisten vuodonilmaisinten tehokkuuden. Luontaisesti turvallisia komponentteja ei tarvitse eristää ennen kuin niille voidaan tehdä toimenpiteitä.

4. Luontaisesti turvallisten komponenttien korjaus

• Älä kohdista pysyvästi induktiivisia kuormia tai kapasitanssikuormia piiriin varmistamatta, että käytetyn laitteen sallittu jännite ja virta eivät ylity.
• Luontaisesti turvalliset komponentit ovat ainoat tyypit, joilla voidaan tehdä töitä jännitteisinä tulenarassa ilmakehässä.
• Testilaitteen luokituksen on oltava oikea.
• Vaihda osat vain valmistajan määrittämiin osiin. Jos käytetään muita kuin valmistajan määrittämiä osia, seurauksena voi olla kylmäaineen syttyminen ilmakehässä vuodosta.

5. Johdotus

• Tarkista, että johtoihin ei kohdistu kulumista, korroosiota, liiallista painetta, tärinää, teräviä reunoja tai muita haitallisia ympäristövaikutuksia.
• Tarkistuksessa on otettava huomioon ikääntymisen tai jatkuvan tärinän vaikutus kompressoreista, puhaltimista tai muista lähteistä.

6. Tulenarkojen kylmäaineiden tunnistus

• Missään olosuhteissa mahdollisia sytytyslähteitä ei saa käyttää kylmäainevuotojen hakemiseen tai tunnistukseen.
• Vuotolamppua (tai muuta avotulta käyttävää ilmaisinta) ei saa käyttää.

7. Seuraavat vuotojen havaitsemisen menetelmät ovat hyväksyttyjä kaikkia jäähdytysjärjestelmiä varten

- Vuotoja ei saa esiintyä käytettäessä vuototestilaitteistoa, esimerkiksi yleisvuodonilmaisinta, jonka vuotojen tunnistusherkkyys on 5 g kylmäainetta / vuosi tai tarkempi, kun paine on vähintään 0,25 kertaa suurin sallittu paine (>1,04 MPa, enint. 4,15 MPa).

- Sähköisiä vuodon ilmaisimia saatetaan käyttää havaitsemaan syttyviä jäähdytysnesteitä, mutta herkkyys ei ehkä ole riittävä tai saattaa tarvita uudelleen kalibrointia. (Ilmaisinlaitteet on kalibroitava alueella, joka ei sisällä kylmäaineita.)

• Varmista, että ilmaisin ei ole mahdollinen sytytyslähde ja että se soveltuu käytetylle kylmäaineelle.

- Vuodonilmaisinlaitteisto on asennettava kylmäaineen LFL-rajalle, kalibroitava käytetylle kylmäaineelle ja asianmukainen kaasupitoisuus (enintään 25 %) on vahvistettava.

- Myös vuodonilmaisinnesteet soveltuvat käytettäviksi useimpien kylmäaineiden kanssa esimerkiksi kuplamenetelmää tai fl uorisoivaa nestettä käytettäessä. Klooria sisältävien pesuaineiden käyttöä on vältettävä, sillä kloori voi reagoida kylmäaineen kanssa ja syövyttää kupariputket.

- Jos vuotoa epäillään, avotuli on poistettava/sammutettava.

- Jos havaitaan kylmäainevuoto, joka edellyttää juottamista, kaikki kylmäaine on kerättävä talteen järjestelmästä tai eristettävä (katkaisuventtiileillä) osana järjestelmää etäällä vuodosta. Kylmäaineen poistossa on noudatettava kohdan 8 varoituksia.

8. Poisto ja tyhjennys

- Kun avaat kylmäainejärjestelmän korjausten tekemistä varten, tai mihinkään muuhun tarkoitukseen, tavanomaisia menettelyjä on noudatettava. Tulenarkuuden vuoksi on kuitenkin tärkeää noudattaa parhaita käytäntöjä. Seuraavia ohjeita on noudatettava: poista kylmäaine -> huuhtele piiri inertillä kaasulla -> tyhjennä -> huuhtele inertillä kaasulla -> aavaa piiri leikkaamalla tai juottamalla.

- Kylmäainekuorma on kerättävä oikeisiin talteenottosylintereihin.

- Järjestelmä on "huuhdeltava" hapettomalla typellä, jotta laite on turvallinen.

• Tämä prosessi on ehkä toistettava useita kertoja.

• Tähän työhön ei saa käyttää paineilmaa eikä happea.

- Huuhtelussa on rikottava järjestelmän alipaine hapettomalla typellä (OFN) ja jatkettava täyttöä, kunnes toimintapaine saavutetaan, sitten ilmattava ilmakehään ja lopulta taas luotava alipaine.

- Tämä prosessi on toistettava, kunnes järjestelmässä ei ole kylmäainetta.

- Kun lopullista OFN-täyttöä käytetään, järjestelmä on ilmattava ilmakehän paineeseen, jotta toiminta onnistuu.

- Tämä toimenpide on ehdottoman tärkeä, jos putkistolle on määrä tehdä juottotoimia.

- Varmista, että tyhjiöpumpun lähdön lähellä ei ole mahdollisia sytytyslähteitä ja että ilmanvaihdosta on huolehdittu.

OFN = hapeton typpi, liikkumaton kaasu.

9. Täyttötoimenpiteet

- Tavallisten täyttötoimenpiteiden lisäksi on noudatettava seuraavia vaatimuksia.

- Varmista, että eri kylmäaineet eivät pääse sekoittumaan, kun käytät täyttövälineitä.

- Letkujen tai putkien on oltava mahdollisimman lyhyitä, jotta niiden sisältämä kylmäainemäärä voidaan pitää mahdollisimman pienenä.

- Sylinterit on pidettävä ohjeiden mukaisessa asennossa.

- Varmista, että jäähdytysjärjestelmä on maadoitettu, ennen kuin lisäät järjestelmään kylmäainetta.

- Merkitse järjestelmä, kun täyttö on suoritettu (ellei niin ole jo tehty).

- Varo erityisen tarkasti jäähdytysjärjestelmän ylitäyttöä.

- Ennen kuin täytät järjestelmän, se on painetestattava hapettomalla typellä (katso kohta 7).

- Järjestelmälle on tehtävä vuototesti täytön jälkeen ja ennen käyttöönottoa.

- Seurantavuototesti on tehtävä ennen kohteesta poistumista.

- Staattinen sähkö voi kerääntyä ja aiheuttaa vaaratilanteen kylmäaineen täytön ja tyhjennyksen aikana. Tulipalon tai räjähdyksen välttämiseksi pura kuljetuksen aikana kertynyt staattinen sähkö liittämällä säiliöt ja laitteet maadoitukseen ennen täyttöä/tyhjennystä.

10. Käytöstäpoisto

- Ennen tämän toimenpiteen suorittamista teknikon on tunnettava kokonaisuudessaan laitteisto ja kaikki sen tiedot.

- Suositellun hyvän käytännön mukaisesti kaikki kylmäaineet kerätään turvallisesti talteen.

- Ennen tehtävän suorittamista on otettava öljy- ja kylmäainenäyte, jos on tehtävä analyysi ennen talteenotetun kylmäaineen uudelleenkäyttöä.

- Sähkövirtaa on oltava saatavilla ennen tehtävän aloittamista.

a) Tutustu laitteeseen ja sen toimintaan.

b) Eristä järjestelmä sähköisesti.

c) Ennen toimenpiteen yrittämistä huolehdi seuraavista:

- mekaanisia käsittelyaitteita on saatavilla tarvittaessa kylmäainesylinterien käsittelyyn;

- kaikki henkilönsuojaimet ovat saatavilla ja niitä käytetään oikein;

- talteenottoprosessia valvoo joka hetki pätevä henkilö;

- talteenottolaiteet ja sylinterit ovat soveltuvien standardien mukaisia.

d) Pumppaa tyhjäksi kylmäainejärjestelmä, jos mahdollista.

e) Ellei alipainetta voida saavuttaa, tee jakoputki niin, että kylmäaine voidaan poistaa järjestelmän eri osista.

f) Varmista, että sylinteri sijaitsee vaaoilla, ennen kuin talteenotto alkaa.

g) Käynnistä talteenottokone ja käytä sitä ohjeiden mukaisesti.

h) Älä täytä sylintereitä liian täyteen. (Nestemäärä ei saa olla yli 80 % tilavuudesta.)

i) Älä ylitä sylinterin enimmäiskäyttöpainetta edes tilapäisesti.

j) Kun sylinterit on täytetty oikein ja prosessi suoritettu loppuun, varmista, että sylinterit ja laitteisto poistetaan kohteesta nopeasti ja että kaikki laitteiston eristysventtiilit on suljettu.

k) Kerättyä kylmäainetta ei saa lisätä toiseen jäähdytysjärjestelmään, ellei sitä ole puhdistettu ja tarkistettu.

- Staattinen sähkö voi kerääntyä ja aiheuttaa vaaratilanteen kylmäaineen täytön ja tyhjennyksen aikana. Tulipalon tai räjähdyksen välttämiseksi pura kuljetuksen aikana kertynyt staattinen sähkö liittämällä säiliöt ja laitteet maadoitukseen ennen täyttöä/tyhjennystä.

11. Merkitseminen

- Laitteistoon on laitettava merkintä, josta käy ilmi, että laitteisto on poistettu käytöstä ja sen kylmäaine on tyhjennetty.

- Merkintä on päivättävä ja allekirjoitettava.

- Varmista, että laitteistossa on merkinnät, joissa kerrotaan, että laite sisältää tulenarkaa kylmäainetta.

12. Talteenotto

- Kun kylmäainetta poistetaan järjestelmästä joko huoltoa tai käytöstäpoistoa varten, on suositeltua hyvää käytäntöä poistaa kaikki kylmäaineet turvallisesti.

- Kun siirrät kylmäainetta sylintereihin, varmista, että vain asianmukaisen kylmäaineen talteenottosylintereitä käytetään.

- Varmista, että sylinterejä on saatavana riittävä määrä koko järjestelmän sisältämälle kylmäaineelle.

- Kaikki käytetyt sylinterit on tarkoitettu kerätylle kylmäaineelle ja merkitty sen mukaisesti (eli erityiset sylinterit kylmäaineen talteenotolle).

- Sylintereissä on oltava paineenalennusventtiili ja liitetyt katkaisuventtiilit hyvässä toimintakunnossa.

- Talteenottosylinterit tyhjennetään ja mahdollisuuksien mukaan jäähdytetään ennen talteenottoa.

- Talteenottolaitteiston on oltava hyvässä kunnossa, sitä varten on oltava käyttöohjeet ja sen on sovelluttava tulenarkojen kylmääineiden talteenottoon.

- Lisäksi saatavilla on oltava kalibroidut ja hyväkuntoiset vaa'at.

- Letkuissa on oltava vuodottomat irrotuskytkennät ja niiden on oltava hyvässä kunnossa.

- Ennen kuin käytät talteenottolaitetta, tarkista, että se on hyvässä kunnossa, huollettu asianmukaisesti ja että kaikki siihen liittyvät sähkökomponentit on tiivistetty syttymisen välttämiseksi siinä tapauksessa, että kylmäainetta pääsee vapautumaan. Ota yhteys valmistajaan, jos olet epävarma.

- Talteenotettu kylmäaine on palautettava kylmäaineen toimittajalle oikeassa talteenottosylinterissä, ja asianmukaisesta jätteenkuljetusilmoituksesta on huolehdittava.

- Älä sekoita kylmäaineita talteenottoyksiköissä äläkä etenkään sylintereissä.

- Jos kompressorit tai kompressoriöljyt on poistettava, varmista, että ne on tyhjennetty hyväksyttävälle tasolle sen varmistamiseksi, että voiteluaineeseen ei jää tulenarkaa kylmäainetta.

- Tyhjennysprosessi on suoritettava ennen kompressorien palautusta toimittajille.

- Vain kompressorin rungon sähköistä lämmitystä saa käyttää tämän prosessin tehostamiseen.

- Kun öljy on tyhjennetty järjestelmästä, se on kannettava ulos turvallisesti.

Tietoja vanhojen laitteiden ja käytettyjen paristojen keräyksestä ja hävittämisestä

Tuotteessasi on tämä symboli Tämä symboli tarkoittaa, että sähkö- ja elektronisia tuotteita ei saa hävittää lajittelemattoman kotitalousjätteen mukana.

Älä yritä purkaa järjestelmää itse. Tuotteen ja muiden osien purku on jätettävä valtuutetun asentajan suoritettavaksi soveltuvan paikallisen ja kansallisen lainsäädännön mukaisesti.

Tuote ja jäte on käsiteltävä erikoistuneessa käsittelylaitoksessa, joka huolehtii uudelleenkäytöstä, kierrätyksestä ja talteenotosta.

Nämä merkinnät tuotteissa, pakkauksissa ja/tai niihin liitetyissä dokumenteissa tarkoittavat, että käytettyjä sähkö- ja elektroniikkalaitteita sekä paristoja ei tule sekoittaa tavalliseen kotitalousjätteeseen.

Vanhojen tuotteiden ja käytettyjen paristojen asianmukainen käsittely, talteen ottaminen ja kierrätys edellyttävät niiden viemistä tarjolla oleviin keräyspisteisiin kansallisten määräysten sekä direktiivien 2002/96/EC ja 2006/66/EC mukaisesti.

Kun hävität tuotteet ja paristot asianmukaisesti, autat säilyttämään arvokkaita luonnonvaroja sekä ehkäisemään ihmisen terveydelle ja ympäristölle haitallisia vaikutuksia, joita vääränlainen jätteenkäsittely voi aiheuttaa.

Ota yhteys asuinkuntasi viranomaisiin, jätteenkäsittelystä vastaavaan tahoon tai tuotteiden ostopaikkaan saadaksesi lisätietoja vanhojen tuotteiden ja paristojen keräyksestä ja kierrätyksestä.

Tuotteiden epäasianmukaisesta hävittämisestä saattaa seurata kansallisessa lainsäädännössä määrätty rangaistus.

Yrityksille Euroopan unionissa ja joissakin muissa Euroopan maissa

Lisätietoja sähkö- ja elektroniikkalaitteiden hävittämisestä saat jälleenmyyjältä tai tavarantoimittajalta.

[Tietoja hävittämisestä Euroopan unionin ulkopuolella]

Nämä merkinnät ovat voimassa ainoastaan Euroopan unionin alueella. Ota yhteys paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi tietoja oikeasta jätteenkäsittelymenetelmästä.

Pb

Paristomerkintää koskeva huomautus (alla kaksi esimerkkiä merkinnöistä):

Tämä merkki voi olla käytössä yhdessä kemiallisen merkinnän kanssa. Siinä tapauksessa merkki noudattaa kyseistä kemikaalia koskevan direktiivin vaatimuksia.

	Tämä symboli osoittaa, että laitteessa käytetään tulenarkaa kylmäainetta. Jos kylmäainetta vuotaa ja ulkoinen sytytyslähde on lähellä, syttyminen on mahdollista.		Tämä symboli osoittaa, että käyttöohjeet on luettava huolellisesti.
	Tämä symboli osoittaa, että huoltohenkilöstön on käsiteltävä tätä laitetta asennusohjeiden mukaisesti.		Tämä symboli osoittaa, että käyttöohjeissa ja/tai asennusohjeissa on tietoa.
