KÄYTTÖOHJE WH-UD09CE8-1 PANASONIC

Lue nämä käyttöohjeet huolellisesti ennen yksikön käyttämistä ja säilytä ne tulevaisuutta varten.

Varmista ennen laitteen käyttöä, että asennuksen on suorittanut valtuutettu jälleenmyyjä ja että se on tehty oikein ja tarkasti annettuja asennusohjeita noudattaen.

DANSK

32\~41

Kiitos, että valitsit

Panasonic -tuotteen

SISÄLLYSLUETTELO

TURVATOIMET

22\~23

OHJAUSPANEELI

24\~28

SISÄYKSIKKÖ

29

VIANETSINTÄ

30

TIETOJA

31

HUOM

Tämän käyttöohjeen kuvilla on vain selittävä tehtävä, ja ne voivat poiketa itse yksiköstä. Muutoksia voidaan tehdä ilman ilmoitusta tulevasta parannuksesta.

KÄYTTÖOLOSUHTEET

Veden ulostulolämpötila (°C)		Sisällä
LÄMMITYS	Korkeintaan 55
	Vähintään 25
JÄÄHDYTYS	Korkeintaan 20
	Vähintään 5

Ulkoilman lämpötila (°C)		Ulkona
LÄMMITYS	Korkeintaan	35
	Vähintään	-20
JÄÄHDYTYS	Korkeintaan	43
	Vähintään	16

HUOMAA : Kun ulkolämpötila on edellä mainitun lämpötila-alueen ulkopuolella, lämmitysteho laskee huomattavasti ja ulkoyksikkö voi pysähtyä suojauksen ohjausta varten. Laite käynnistyy uudelleen automaattisesti vähän ajan kuluttua, kun ulkolämpötila on taas rajojen mukainen.

TURVATOIMET

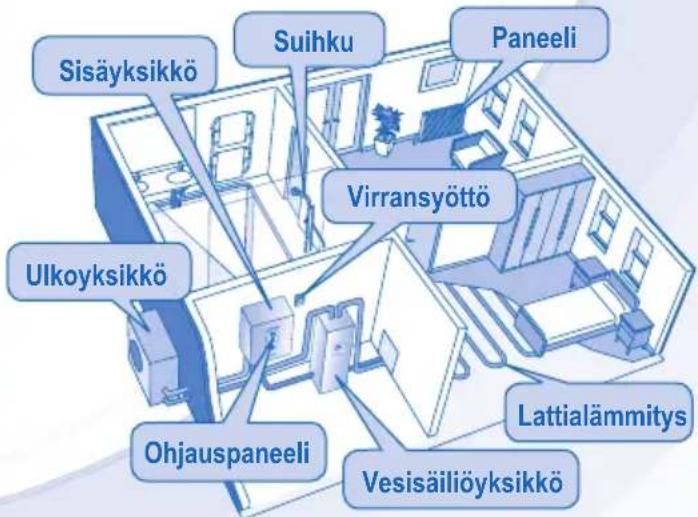

• Panasonicin ilmavesilämpöpumppu on split-järjestelmä, jossa on vain sisäyksikkö ja ulkoyksikkö. Järjestelmä on suunniteltu käytettäväksi Panasonicin säiliöyksikön kanssa. Jos Panasonicin ilmavesilämpöpumpun, kanssa käytetään muun valmistajan säiliöyksikköä, Panasonic ei voi taata järjestelmän toimintaa tai luotettavuutta.
• Tässä oppaassa kuvataan ainoastaan lämpöpumppujärjestelmän toiminta sisä- ja ulkoyksiköiden välillä.
• Muita toimintoja, kuten vesisäiliötä, lämpöpatteria, ulkoista lämmönsäädintä ja lattialämmitystä varten, katso lisätietoja valmistajan käyttöoppaasta.

Noudata seuraavia ohjeita käyttäjän ja muiden henkilöiden loukkaantumisten ja aineellisten vahinkojen välttämiseksi. Ohjeiden huomiotta jättäminen ja yksikön virheellinen käyttö voi johtaa vikoihin ja vaurioihin, joiden vakavuus luokitellaan alla olevalla tavalla:

VAARA
Tämä merkki varoittaa kuoleman ja vakavien loukkaantumisten vaarasta.

VAROITUS

Tämä merkki varoittaa loukkaantumisen ja aineellisen vahingon vaarasta.

Ohjeet, joita tulee noudattaa, luokitellaan seuraavien symbolien avulla:

Tämä symboli merkitsee KIELLETTYÄ toimintaa.

Tämä symboli merkitsee PAKOLLISTA TOIMINTOA.

VAARA

SISÄYKSIKKÖ JA ULKOYKSIKKÖ

Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (lapset mukaan lukien) käytettäväksi, joilla on fyysiset tai henkiset kyvyt tai aistit ovat heikentyneet, ellei heidän turvallisuudestaan vastaava henkilö valvo laitteen käyttöä tai opasta sen käytössä. Lapsia on valvottava, jotta he eivät pääse leikkimään laitteella.

Laitteen sisäisten osien puhdistukseen, korjaukseen, asennukseen, poistamiseen ja jälleenasennukseen liittyvissä asioissa ota yhteyttä valtuutettuun jälleenmyyjään tai alan ammattilaiseen. Virheellinen asennus ja käsittely voivat aiheuttaa vuodon, sähköiskun tai tulipalon.

Vahvista valtuutetulta jälleenmyyjältä tai asiantuntijalta kuinka käyttää määritellyn jäähdytysaineiden tyyppiä. Käyttämällä muita kuin määritellyn tyypin jäähdytysaineita voi aiheuttaa tuotteelle vahinkoa, halkeamia ja vammoja jne.

Älä asenna laitetta räjähdys- tai paloalttiiseen ympäristöön. Muuten seurauksena voi olla tulipalo.

Älä työnnä sisä- tai ulkoyksikköön sormia tai esineitä, sillä pyörivät osat voivat aiheuttaa loukkaantumisen.

Älä kosketa ulkoyksikköä ukkosella, sillä seurauksena voi olla sähköisku.

VAARA
SISÄYKSIKKÖ JA ULKOYKSIKKÖ
	Älä istu tai astu laitteen päälle, koska voit vahingossa pudota.
	Älä asenna sisäyksikköä ulos. Tämän laitteen voi asentaa vain sisälle.
VIRRANSYÖTTÖ
	Älä käytä muokattua johtoa, jatkettua johtoa, jatkojohtoa tai määrittämätöntä johtoa ylikuumenemisen ja tulipalon välttämiseksi.
	Ylikuumenemisen, tulipalojen ja sähköiskujen ehkäisminen: · Älä jaa samaa pistorasiaa muiden laitteiden kanssa. · Älä käytä laitetta märin käsin. · Älä taivuta virtajohtoa liikaa.
	Jos syöttöjohto vaurioituu, valmistajan, valmistajan valtuuttaman huoltohenkilön tai muun vastaavan pätevän henkilön tulee vaihtaa se vaaratilanteiden välttämiseksi.
	Tässä laitteessa on ylikuormitussuojalla varustettu vikavirtakytkin. Varmista laitteen toiminta tarkistamalla vikavirtakytkimen toiminta asentamisen jälkeen ja ajoittain valtuutetun kauppiaan suorittaman huollon yhteydessä. Muussa tapauksessa laitteen toimintahäiriö voi aiheuttaa sähköiskun tai tulipalon.
	Suosittelemme, että asennuspaikalle asennetaan jäännösvirtakatkaisin (RCD) sähköiskujen ja tulipalon estämiseksi.
	Lopeta tuotteen käyttö, jos havaitset epänormaalia toimintaa tai virheitä, ja irrota pistoke tai kytke virtakytkin ja vikavirtakytkin pois päältä. (Savun/tulipalon/sähköiskun vaara) Esimerkkejä epänormaalista toiminnasta/ virheistä · Vikavirtakytkin kytkeytyy itsestään pois päältä. · Laitteessa havaitaan käytön aikana palaneen haju, epätavallinen ääni tai tärinä. · Laitteesta tulee jatkuvasti kuumaa vettä. Ota viivytyksettä yhteyttä paikalliseen jälleenmyyjään huoltoa/korjausta varten.
	Huelto- ja korjaustoimenpiteitä tehtäessä on suositeltavaa käyttää käsineitä vaaratilanteiden välttämiseksi.
	Tämä laite on maadoitettava sähköisku- ja tulipalovaaran takia.
	Vältä sähköisku katkaisemalla virransyöttö seuraavissa tilanteissa: - Ennen puhdistamista tai huoltoa. - Kun laitetta ei käytetä pitkään aikaan.
	Tämä laite on monikäyttöinen. Kaikki virransyöttöpiirit on sammutettava ennen sisäyksikön liitinten käsittelyä sähköiskun, palovamman tai kuolemaan johtavien vammojen välttämiseksi.

VAROITUS
SISÄYKSIKKÖ JA ULKOYKSIKKÖ
	Älä pese sisäyksikköä vedellä, bentseenillä, tinnerillä tai hankausjauheella.
	Älä asenna laitetta tulenaran laitteiston läheisyyteen tai kylyhuoneeseen. Muussa tapauksessa seurauksena voi olla sähköisku tai tulipalo.
	Älä kosketa sisäyksikön vedenpoistoputkea laitteen käytön aikana.
	Älä aseta laitteen päälle tai alle mitään esineitä.
	Älä koske terävään alumiiniseen jäähdytysripaan, sillä terävät osat voivat aiheuttaa loukkaantumisen.
	Älä käytä järjestelmää sterilisoinnin aikana, jotta palamiselta tai liialta kuumentumiselta vältyttäisiin suihkun aikana.
	Varmista, että valumaputki on liitetty oikein. Muuten seurauksena voi olla vuoto.
	Kun laitetta on käytetty pitkään, tarkasta asennusteline heikentymisen varalta, jotta laite ei putoaisi.
	Valtuutetun jälleenmyyjän on määritettävä sterilointitoiminto-kentän asetukset paikallisten lakien ja määräysten mukaisesti.
OHJAUSPANEELI
	Estä ohjauspaneelin kastuminen. Muussa tapauksessa seurauksena voi olla sähköisku tai tulipalo.
	Älä paina ohjauspaneelin painikkeita kovilla, terävillä esineillä. Tämä voi vahingoittaa laitetta.
	Älä pese ohjauspaneelia vedellä, bentseenillä, tinnerillä tai hankausjauheella.
	Älä tarkasta tai huolla ohjauspaneelia itse. Ota tätä varten yhteyttä valtuutettuun jälleenmyyjään. Virheellinen käsittely voi aiheuttaa loukkaantumisen.

OHJAUSPANEELI

• Eräät tässä oppaassa kuvaillut toiminnot eivät välttämättä koske omaa laitettasi.
• Saat lisätietoa lähimmältä valtuutetulta jälleenmyyjältä.
  • Normaalissa toiminnassa painikkeet

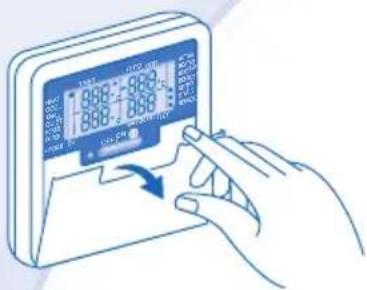

Avaa painikkeiden suojakansi.
    AE["TIMER OUTDOOR ON OFF/ON MODE CHECK"]
    AF["HEATER FORCE OPERATION MODE CHECK"]
    AG["HEATER SERVICE FORCE RESET SERVICEFORCELOCK"]
    AH["MOATUWEDTUFV SAT SUN ON 12:00 OFF SOLAR REMOTE 35°C"]
    AI["SOLAR REMOTE 35°C"]
    AJ["SOLAR REMOTE 35°C"]
    AK["SOLAR REMOTE 35°C"]
    AL["SOLAR REMOTE 35°C"]
    AM["SOLAR REMOTE 35°C"]
    AN["SOLAR REMOTE 35°C"]
    AO["SOLAR REMOTE 35°C"]
    AP["SOLAR REMOTE 35°C"]
    AQ["SOLAR REMOTE 35°C"]
    AR["SOLAR REMOTE 35°C"]
    AS["SOLAR REMOTE 35°C"]
    AT["SOLAR REMOTE 35°C"]
    AU["SOLAR REMOTE 35°C"]
    AV["SOLAR REMOTE 35°C"]
    AW["SOLAR REMOTE 35°C"]
    AX["SOLAR REMOTE 35°C"]
    AY["SOLAR REMOTE 35°C"]
    AZ["SOLAR REMOTE 35°C"]
    BA["SOLAR REMOTE 35°C"]
    BB["SOLAR REMOTE 35°C"]
    BC["SOLAR REMOTE 35°C"]
    BD["SOLAR REMOTE 35°C"]
    BE["SOLAR REMOTE 35°C"]
    BF["SOLAR REMOTE 35°C"]
    BG["SOLAR REMOTE 35°C"]
    BH["SOLAR REMOTE 35°C"]
    BI["SOLAR REMOTE 35°C"]
    BJ["SOLAR REMOTE 35°C"]
    BK["SOLAR REMOTE 35°C"]
    BL["SOLAR REMOTE 35°C"]
    BM["SOLAR REMOTE 35°C"]
    BN["SOLAR REMOTE 35°C"]
    BO["SOLAR REMOTE 35°C"]
    BP["SOLAR REMOTE 35°C"]
    BQ["SOLAR REMOTE 35°C"]
    BR["SOLAR REMOTE 35°C"]
    BS["SOLAR REMOTE 35°C"]
    BT["SOLAR REMOTE 35°C"]
    BU["SOLAR REMOTE 35°C"]
    BV["SOLAR REMOTE 35°C"]
    BW["SOLAR REMOTE 35°C"]
    BX["SOLAR REMOTE 35°C"]
    BY["SOLAR REMOTE 35°C"]
    BZ["SOLAR REMOTE 35°C"]
    CA["SOLAR REMOTE 35°C"]
    CB["SOLAR REMOTE 35°C"]
    CC["SOLAR REMOTE 35°C"]
    CD["SOLAR REMOTE 35°C"]
    CE["SOLAR REMOTE 35°C"]
    CF["SOLAR REMOTE 35°C"]
    CG["SOLAR REMOTE 35°C"]
    CH["SOLAR REMOTE 35°C"]
    CI["SOLAR REMOTE 35°C"]
    CJ["SOLAR REMOTE 35°C"]
    CK["SOLAR REMOTE 35°C"]

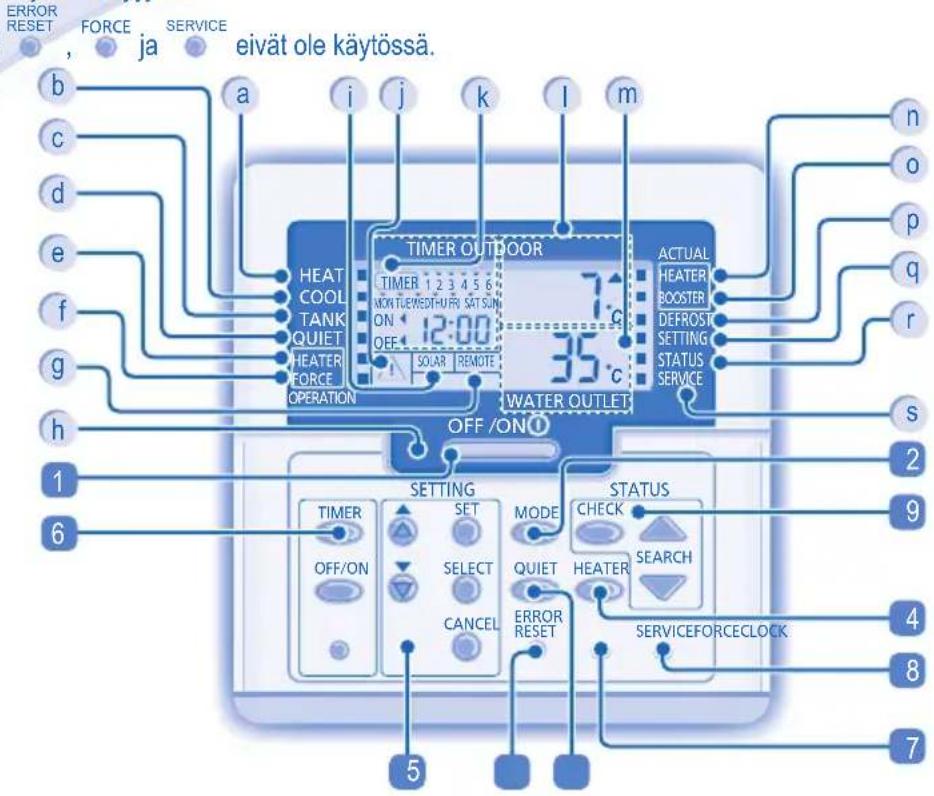

OHJAUSPANEELIN NÄYTTÖ

a Lämmitystilan OFF/ON-osoitin
b Jäähdytystila päällä/pois -osoitin
c Säilion tilan ilmaisin
d Hiljaisen tilan ilmaisin
e Varalämmittimen käytössä/pois käytöstä -ilmaisin
f Teholämmitinpyynnön OFF/ON-osoitin
g Ulkoisen lämpötilaohjaimen kytkennän näyttö
h Käynnin merkkivalo
i Aurinkonäyttö
j Varoitusmerkkivalo (Säiliön lämpötila yli 60°C)

k Ajastin-/kelloasetuksen näyttö
① Ulkoilman lämpötilan näyttö
m Veden ulostulolämpötilan näyttö
n Varalämmittimen todellisen tilan (OFF/ON) ilmaisin
o Lisälämmittimen todellisen tilan (OFF/ON) ilmaisin
p Järjestelmän huurteenpoiston toiminnan OFF/ON-ilmaisin
q Järjestelmäasetustilan OFF/ON-osoitin
r Järjestelmän tilan tarkastustilan OFF/ON-osoitin
s Järjestelmän huoltotilan OFF/ON-ilmaisin

OHJAUSPANEELIN PAINIKE

1 OFF/ON-painike
2 Toimintatilapainike
3 Hiljaisen toiminnan painike
4 Sisäyksikön varalämmittimen käyttöönottopainike
5 Järjestelmäasetustilan painikkeet

6 Ajastinasetusryhmän painikkeet
7 Teholämmitintilan painike
8 Järjestelmän huoltotilan painike
9 Järjestelmän tilan tarkistuspainike
10 Virheen nollauspainike

OHJAUSPANEELIN VALMISTELU

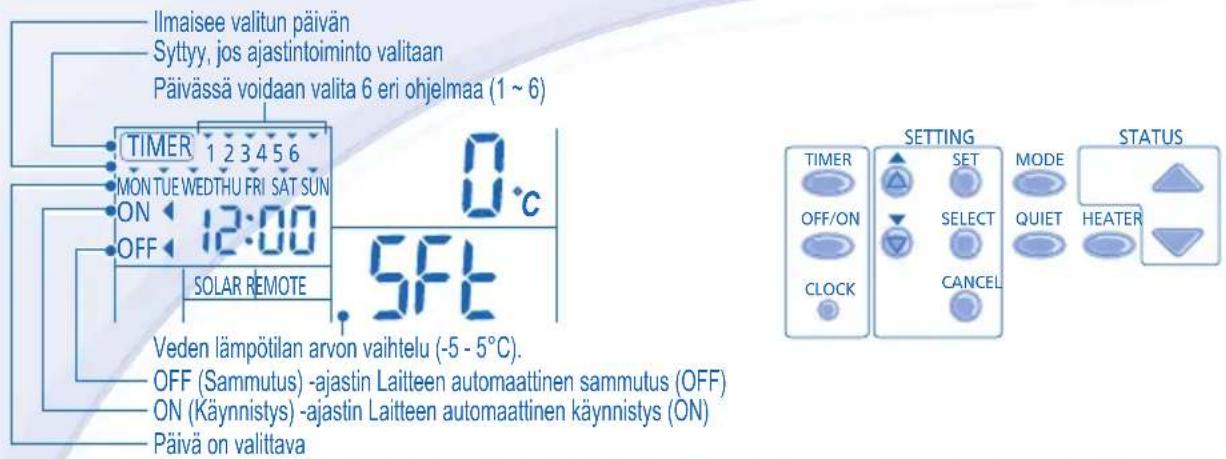

Nykyisen päivän ja ajan asetus

1. Paina CLOCK
2. Aseta nykyinen päivä painamalla
3. Vahvista painamalla
4. Aseta nykyinen aika toistamalla vaiheet 2 ja 3.

Huom:

• Nykyinen päivä ja aika on asetettava, kun:
• Virta kytketään päälle ensimmäisen kerran.
• Kun virran viimeisimmästä käynnistyksestä on kulunut pitkä aika.
• Nykyinen asetettu aika toimii vakioaikana kaikille ajastintoiminnoille.

ERIKOISTOIMINTOJEN ASETTAMINEN

• Alkuasennuksen jälkeen voit säätää asetuksia manuaalisesti. Alkuasetus pysyy aktiivisena, kunnes käyttäjä muuttaa sitä.
• Ohjauspaneelia voidaan käyttää käyttää useisiin laitteisiin. Eräät toiminnot eivät välttämättä koske omaa laitettasi.
• Varmista, että käytön merkkivalo on pois päältä ennen asetusten tekemistä.

1. Voit siirtyä erikoisasetustilaan painamalla 5 sekunnin ajan samanaikaisesti ja Osoittimet "SETTING" ja "STATUS" ovat päällä (ON).
2. Selaa toimintoja painamalla Ⓓ tai Ⓥ
3. Avaa toiminto painamalla
4. Voit ottaa toiminnon käyttöön (YES) tai poistaa sen käytöstä (NO) tai määrittää muita asetuksia painamalla -tai painiketta.
5. Vahvista painamalla SET

Aseta Ohjauspaneelin näyttö Kuvaus

1	ro oī	con	Ulkoinen lämmönsäädin (KYLLÄ / EI)Asettaa ulkoisen lämmönsäätimen liitännän.
2	HEATER	CAP	Sisätilojen varalämmittimen kapasiteetin valinta (3kW / 6kW / 9kW)Lämmittimen tehon alentamiseksi tarvittaessa. Vaihtoehdot vaihtelevat mallikohtaisesti.
3	Ant	FrE	Vesijärjestelmän jäätymisenestotoiminto (KYLLÄ / EI)Ottaa veden jäätymisestojärjestelmän käyttöön tai poistaa sen käytöstä, kun yksikkö on OFF.
4	TANK	con	Säiliöyhteys (KYLLÄ / EI)Säiliöyhteyden asettaminen.Huomautus: Jos valinta “Tank connection” (Säiliön liitäntä) on NO, asetus 5 - 14 ohitetaan.
5	SOLAR	Pry	Aurinkovoiman ensisijaisuus (KYLLÄ / EI)Valitsee aurinkovoiman vesitankin lämmittämiseen.
6	COOL	Pry	Jäähdytyksen ensisijaisuus (KYLLÄ / EI)Valitsee huoneen jäähdytyksen ensisijaiseksi COOL + TANK -tilan aikana.Jos "Jäähdytyksen ensisijaisuus" on tilassa "KYLLÄ", asetukset 8 ~ 9 eivät vaikuta COOL + TANK -tilassa.
7	HEAT	Pry	Lämmitysprioriteetti (KYLLÄ / EI)Valitsee huoneen lämmityksen etusijalle HEAT + TANK -tilassa.Huomautus: Jos "Lämmityksen ensisijaisuus" on tilassa "KYLLÄ", asetukset 8 ~ 9 eivät vaikuta HEAT + TANK -tilassa.
8	COOL/HEAT	int	Jäähdytys-/lämmitystoiminnon asetettu väliAsettaa ajastimen jäähdytys- tai lämmitystilalle COOL + TANK -tilassa tai HEAT + TANK -tilassa (0,5 tuntia ~ 10 tuntia). Jös sekä "Lämmityksen ensisijaisuus" että "Jäähdytyksen ensisijaisuus" ovat tilassa "KYLLÄ", asetukset 8 ~9 ohitetaan.
9	TANK	int	Säiliön lämmitysväliasetusAsettaa ajastimen säiliölle COOL + TANK -tilassa tai HEAT + TANK -tilassa (5 minuuttia ~ 1 tunti 35 minuuttia).
10	BOOSTER	htr	Lisälämmittimen toiminta (KYLLÄ / EI)Ottaa säilön lisälämmitintoiminnon käyttöön tai poistaa sen käytöstä.Huomautus: Jos valinta "Booster heater function" (Lisälämmitintoiminto) on NO, asetus 11 ohitetaan.
11	BOOSTER	dly	Lisälämmittimen viiveaika-asetusAsettaa lisälämmittimen viiveajastimen arvoksi ON, jos vesisälliön lämpötilaa ei ole saavutettu (20 minuuttia ~1 tunti 35 minuuttia).

- Älä käytä järjestelmää sterilisoinnin aikana, jotta palamiselta tai liialta kuumentumiselta vältyttäisiin suihkun aikana.

- Valtuutetun jälleenmyyjän on määritettävä sterilointitoiminto-kentän asetukset paikallisten lakien ja määräysten mukaisesti.

			Sterilointi (KYLLÄ / EI)
12	St rL	Fun	Steriloinnin asetus tarvittaessa.Huomautus: Jos valinta “Sterilization” (Sterilointi) on NO, asetus 13 - 15 ohitetaan.
13	Str		Sterilointipäivän & -ajan asetusAsettaa ajastimen sterilointia varten (ainoastaan kerran viikossa, toimii myös valmiustilassa).
14	St rL	bo i	Sterilointilämpötilan asetusSterilointitoiminnon lämpötilan asetus ( 40^ 75^ ).
15	Str	oPr	Steriloinnin jatkoaikaAjastimen asetus lämmityslämpötilan säilyttämiseksi sterilointitoiminnon valmiiksi saattamista varten (5 minuuttia ~ 1 tunti).

LAITTEEN KÄYNNISTÄMINEN JA SAMMUTTAMINEN

- Kun laite on käynnissä (ON), toimintaa osoittava LED-merkkivalo palaa ja ohjauspaneelin näytössä näkyvät veden ulostulon todellinen lämpötila ja ympäröivä ulkolämpötila.

TOIMINTATILAN VALITSEMINEN

• HEAT (LÄMMITYS) -TILA

• Paneeli-/lattialämmitystoiminnon kytkeminen päälle (ON) tai pois päältä (OFF).
• Tässä tilassa ulkoyksikkö tarjoaa lämmitystehon sisäyksikölle.

• HEAT + TANK (LÄMMITYS + SÄILIÖ) -TILA

• Tässä tilassa ulkoyksikkö tarjoaa lämmitystehon hygieeniselle säiliölle ja sisäyksikölle.
• Tätä toimintoa ei käytetä, kun hygieeninen vesisäiliö ei ole asennettuna.

• TANK (SÄILIÖ) -TILA

• Hygieenisen säiliön toiminnan kytkeminen päälle (ON) tai pois päältä (OFF).
• Tässä tilassa ulkoyksikkö tarjoaa lämmitystehon hygieeniselle säiliölle.

• JÄÄHDYTYSTILA

• Kytke paneelikäyttö päälle (ON) tai pois (OFF).
• Tässä tilassa ulkoyksikkö tuo jäähdytyskapasiteetin sisäyksikköön.

• VIILEÄ + SÄILIÖ -TILA

• Tässä tilassa ulkoyksikkö tuo jäähdytyskapasiteetin sisäyksikköön.
• Sisäyksikkö ohjaa saniteettisäiliön lisälämpöä.

HILJAINEN TOIMINTAÄÄNI

- Tämä toiminto vähentää ulkoyksikön melua. Se saattaa vähentää lämmitys-/jäähdytyskapasiteettia.

VARALÄMMITTIMEN KÄYTTÖÖNOTTO

• Varalämmitin tuottaa lisälämpöä ulkolämpötilan ollessa kylmä. Sitä on mahdollista käyttää vain sisäyksikön lämmitystilassa tätä painiketta painamalla.
• Varalämmitin kytkeytyy automaattisesti päälle (ON), kun asetuksen ehdot täyttyvät.
• Lämmitin voidaan poistaa käytöstä manuaalisesti painamalla painiketta uudelleen.

JÄRJESTELMÄN TILAN TARKASTUSTILA

1. Siirry STATUS-tilaan painamalla CHECK -painiketta 5 sekunnin ajan.

2. Tarkista vedenoton lämpötila, kompressorin käyntitaajuus tai virhehistoria painamalla -tai

3. Poistu STATUS-tilasta painamalla CANCEL

4. Kun laite on STATUS-tilassa, tilanmäärityksen (STATUS) osoitin on päällä (ON).
5. Tilanmääritystilaan (STATUS) ei voida siirtyä, kun asetustilan (SETTING) osoitin on päällä (ON).

LISÄTOIMINNOT

• Jos veden lämpötila-aluetta muutetaan, on erittäin suositeltavaa, että otetaan yhteyttä lähimpään valtuutettuun jälleenmyyjään.
• Veden ulostulolämpötilan ja ulkoilman lämpötilan lämpötila-aluetta voidaan säätää ohjauspaneelista.

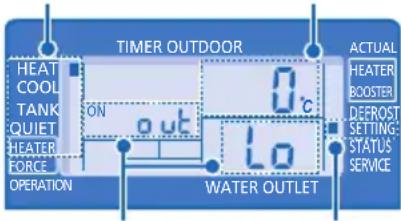

JÄRJESTELMÄASETUSTILA

Toimintatila Lämpötilanäyttö

Parametri *
SETTING (Asetus) -osoitin

1. Siirry SETTING-tilaan painamalla SET -painiketta 5 sekunnin ajan. Asetustilan (SETTING) osoitin on päällä (ON).
2. Valitse parametri painamalla -tai -painiketta.
3. Kun haluttu parametri on valittu, syötä se järjestelmään painamalla -painiketta.
4. Aseta haluttu lämpötila painamalla -tai -painiketta.
5. Vahvista asetukset painamalla SET -painiketta uudelleen.
6. Aseta muut parametrit toistamalla vaiheet 2-5.

Toimintatila Parametri * Kuvaus

HEAT	out lo	Alhaisen ympäröivän ulkolämpötilan asetus (-15°C ~ 15°C).
HEAT	out H,	Korkean ympäröivän ulkolämpötilan asetus (-15°C ~ 15°C).
HEAT	H20 Lo	Veden ulostulon asetuslämpötila, kun ulkoilman lämpötila (25°C ~ 55°C).
HEAT	H20 H,	Veden ulostulon asetuslämpötila, kun ulkoilman lämpötila korkea (25°C ~ 55°C).
HEAT	OFF	Asetuslämpötila lämmitystoiminnon sammutusta (OFF) varten (5°C ~ 35°C).
HEATER	out on	Ulkoilman asetuslämpötila lämmitintoiminnon käynnistystä (ON) varten (-15°C ~ 20°C).
COOL	SET	Veden asetuslämpötila jäähdytystilassa (5°C~20°C).
TANK	SET	Hygieenisen säiliön asetuslämpötila (40°C ~ 75°C).

VEDEN LÄMPÖTILAN LÄMMÖNVAIHTELUASETUS

1. Paina SET -painiketta 5 sekunnin kuluessa.

- Aseta haluttu vaihtoalue (-5°C \~ 5°C) toistamalla vaiheet 3-5.

Huom:

• Poistu SETTING-tilasta painamalla -painiketta tai odottamalla 30 sekunnin ajan.
• Asetettu lämpötila tallentuu järjestelmään, kun se on vahvistettu.
• Asetustilaan (SETTING) ei voi siirtyä, jos ulospumppauksen (SERVICE) tai tilanmäärityksen (STATUS) osoitin on päällä (ON).

VIIKKOAJASTINASETUS

Toiminto Vaihe

Ajastintilan avaus

Aseta päivä ja aika

Paina

1. Valitse haluamasi päivä painamalla
2. Vahvista painamalla
3. "1" vilkkuu, paina asettaaksesi ohjelman 1.
4. Valitse ON (Käynnistys)- tai OFF (Sammutus) -ajastin painamalla
5. Valitse haluamasi aika painamalla 4ai .

Voit asettaa tilan MODE QUIET HEATER ja haluamasi lämpötilan arvon vaihtelun ajastimella -ja -painikkeella.

1. Paina vahvistaaksesi ohjelman 1. Valittu päivä korostetaan painikkeella ▼.

2. Näyttö siirtyy seuraavaan ohjelmaan 2 sekunnin kuluttua.

3. Aseta ohjelmiksi 2 - 6 toistamalla vaiheet 4 - 7.
4. Ellei ajastimen asetuksen aikana paineta mitään painiketta 30 sekunnin kuluessa tai jos painetaan painiketta SET, sen hetkinen asetus vahvistetaan ja ajastimen asetus päätetään.

Ajastimen lisäys/muokkaus Toista edellä mainitut vaiheet.

Ajastimen poisto käytöstä

Ajastimen otto käyttöön

Ajastimen tarkistus

Paina , paina sitten

Paina TIMER, paina sitten

1. Paina

1. Paina tai , kunnes haluttu päivä näytetään, vahvista valinta painamalla

1. Tarkista asetetut ohjelmat painamalla tai .

Ajastimen peruutus

1. Paina TIMER
2. Paina tai , kurnes haluttu päivä näytetään, vahvista valinta painamalla
3. Avaa ohjelman asetus painamalla
4. Paina tai, kunnes haluttu ohjelma näytetään.
5. Peruuta ohjelma painamalla

Huom:

• Voit asettaa ajastimen kullekin viikonpäivälle (maanantaista sunnuntaihin) 6 ohjelmalla päivässä.
• Kun yksikkö kytkeytyy käyttöön ajastimen avulla, se käyttää aiemmin asetettua lämpötilaa veden ulostulolämpötilan hallintaan.
• Samaa ajastinohjelmaa ei voi asettaa samana päivänä.
• Voit myös valita samalla ajastinasetuksella yhteiset päivät.
• Jopa 6 ohjelman asettaminen mille tahansa päivälle auttaa säästämään energiaa.

- Irrota laite virtalähteestä ennen puhdistusta.

PUHDISTUSOHJEET

• Älä käytä bentseeniä, ohennetta tai hankausjauhetta.
• Käytä saippuaa (pH7) tai neutraalia yleispuhdistusainetta.
• Älä käytä yli 40°C lämpöistä vettä.

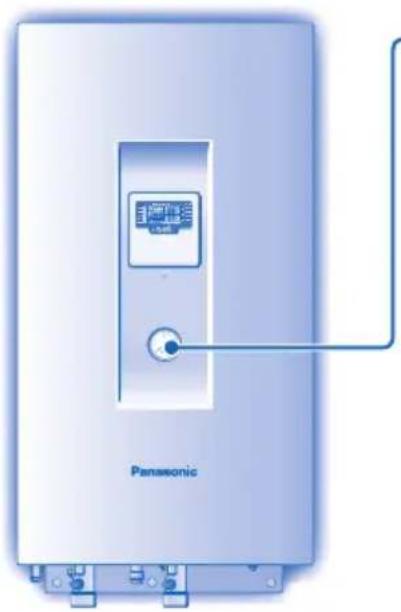

VIHJE

- Varmista laitteen toiminta puhdistamalla ja huoltamalla se säännöllisesti. Ota yhteyttä valtuutettuun myyjään.

• Älä paina tai iske lasia kovilla, terävillä esineillä. Tämä voi vahingoittaa laitetta.
• Varmista, että veden paine on välillä 0,05-0,3 MPa (0,1 MPa = 1 bar).
• Jos veden paine ylittää edellä mainitun alueen, ota yhteyttä valtuutettuun jälleenmyyjään.

SISÄYKSIKKÖ JA OHJAUSPANEELI

• Älä kaada vettä suoraan laitteen päälle.
• Pyyhi yksikkö varovasti pehmeällä, kuivalla liinalla.

ULKOINEN SUODATIN

- Puhdista ulkoinen suodatin vähintään kerran vuodessa. Puhdistamisen laiminlyönti voi aiheuttaa suodattimen tukkeutumisen ja järjestelmän hajoamisen. Käänny valtuutetun jälleenmyyjän puoleen.

ULKOYKSIKKÖ

• Älä tuki ilman tulo- ja poistoaukkoja, sillä se voi häiritä laitteen toimintaa tai aiheuttaa laitteen rikkoutumisen. Varmista riittävä ilmanvaihto poistamalla esteet.
• Poista talven aikana ulkoyksikön lähelle kertynyt lumi, jotta lumi ei pääse peittämään ilman tulo- ja poistoaukkoja.

TARKISTAMINEN

• Laitteen parhaan mahdollisen toiminnan takaamiseksi laite, ulkoinen suodatin ja johdotukset on tarkistettava säännöllisesti. Huolto on jätettävä valtuutetun jälleenmyyjän tehtäväksi.
• Poista mahdolliset esteet ilman tulo- ja poistoäukoista.

PIDEMPIAIKAINEN KÄYTTÄMÄTTÖMYYS

- Katkaise virransyöttö.

KRIITTiset VIKATAPAUKSET

KATKAISE VIRRANSYÖTTÖ ja ota yhteyttä valtuutettuun jälleenmyyjään, jos kyseessä on jokin seuraavista tilanteista:

• Epätavallinen ääni käytön aikana.
• Ohjauspaneeliin on päässyt vettä tai vierasesineitä.
• Sisäyksiköstä vuotaa vettä.
• Katkaisija kytkee pois päältä toistuvasti.
• Virtajohto lämpenee epätavallisen kuumaksi.

VIANETSINTÄ

Seuraavassa kuvatut ilmiöt eivät ole merkki toimintahäiriöstä.

ILMIÖ		SYY
Virtauksen ääni toiminnan aikana. ▶ Jäähdytysaine virtaa laitteen sisällä.
Toiminta viivästyy muutamilla minuuteilla uudelleen käynnistämisen jälkeen.	▶	Viivästyminen suojaa yksikön kompressoria.
Ulkoyksiköstä tulee vettä/höyryä. ▶ Putkissa tapahtuu tiivistymistä tai höyrystymistä.
Ulkoyksiköstä purkautuu lämmityksen aikana höyryä.	▶	Syynä on lämmönvaihtimessa tapahtuva sulatus.
Ulkoyksikkö ei toimi. ▶ Kun ulkolämpötila ei ole laitteen sallimalla alueella, lämpöpumpun suojausjärjestelmä aktivoituu.
Ilmasta-Veteen -pumppujärjestelmä sammuu. ▶ Lämpöpumppujärjestelmä siirtyy suojaustilaan. Kompressori pysähtyy, kun veden lämpötila on alle 18°C, ja varalämmitin aktivoituu, kun veden lämpötila on alle 23°C.
Vaikeuksia järjestelmän lämpenemisessä. ▶ Kun lämmitystä säädetään sisäyksikön avulla lattialämmitykseen tai paneelilämmittimeen yhdistettynä, kuuman veden lämpötila voi laskea ja heikentää lattialämmityksen tai paneelilämmittimen tehoa. Kun ulkoilman lämpötila on alhainen, lämpeneminen voi vaikeutua. Tukkiiko lumikinos ulkoyksikön poisto- tai tuloukon? Kun veden ulostulon asetuslämpötila on alhainen, lämpeneminen voi vaikeutua.
Järjestelmä ei lämpene välittömästi. ▶ Lämpöpumppujärjestelmän luonteesta johtuen veden kuumeneminen voi kestää jonkin aikaa, jos laite käynnistetään kylmänä.
Varalämmitin aktivoituu automaattisesti, jos se ei ole käytössä.	▶	Varalämmittimen aktivoituminen suojaa sisäyksikön lämmönsiirrintä.
Toiminta alkaa automaattisesti myös, kun ajastin ei ole päällä.	▶	Steriloinnin ajastin on asetettu.

Tarkista seuraavat asiat ennen kuin otat yhteyttä huoltoliikkeeseen.

ILMIÖ		TARKISTA
Lämmitys-/jäähdytystoiminto ei toimi tehokkaasti. ▶	• Aseta oikea lämpötila.	• Onko paneelilämmittimen/-jäähdyttimen venttiili suljettu.• Poista mahdolliset esteet ilman tulo- ja poistoaukoista.
Äänekäs toiminnan aikana. ▶	• Tarkista, että yksikköä ei ole asennettu vinoon ja että sen kansi on kunnolla kiinni.
Yksikkö ei toimi. ▶	• Tarkista, onko vikavirtakytkin lauennut.
Käynnin merkkivalo ei pala tai ohjauspaneelin näyttö on tyhjä.	▶	• Onko virransyöttö katkaistu tai onko verkossa sähkökatkos?

Käynnin merkkivalo vilkkuu ja ohjauspaneeliin tulee virhekoodi.

Teholämmitintilan painike

• Jos ilmavesilämpöpumpussa on toimintahäiriö, varalämmitintä voidaan käyttää lämmittämään vettä. Kytke varalämmitin päälle painamalla FORCE
  • Lopeta teholämmitintoiminto painamalla
• Teholämmitintilan aikana mitään muita toimintoja ei sallita.

Tietoja käyttäjille vanhojen laitteiden keräyksestä ja hävittämisestä

Nämä tuotteessa, tuotepakkauksessa ja/tai sen käyttöohjeissa olevat symbolit tarkoittavat, että käytettyjä sähkö- ja elektroniikkalaitteita ei saa hävittää tavallisen kotitalousjätteen mukana.

Toimita vanhat laitteet keräyspisteisiin asianmukaisesti käsiteltäviksi ja kierrätettäviksi paikallisen lainsäädännön ja direktiivien 2002/96/EY ja 2006/66/EY mukaisesti.

Tuotteiden asianmukainen hävittäminen säästää luonnonvaroja ja estää mahdollisten terveys- ja ympäristöongelmien syntymisen jätteiden virheellisen käsittelyn seurauksena.

Lisätietoja vanhojen laitteiden keräyksestä ja kierrätyksestä saat kotikuntasi viranomaisilta, jätehuoltoyhtiöstäsi tai myymälästä, josta ostit tuotteen.

Tuotteiden epäasianmukaisesta hävittämisestä saattaa seurata kansallisessa lainsäädännössä määrätty rangaistus.

Yrityksille Euroopan unionissa

Lisätietoja sähkö- ja elektroniikkalaitteiden hävittämisestä saat jälleenmyyjältä tai tavarantoimittajalta.

[Tietoja hävittämisestä Euroopan unionin ulkopuolella]

Nämä merkinnät ovat voimassa ainoastaan Euroopan unionin alueella. Ota yhteys paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi tietoja oikeasta jätteenkäsittelymenetelmästä.
