WHUD09JE5 - Klimatyzator PANASONIC - Bezpłatna instrukcja obsługi

Typ produktu	Klimatyzator rewersyjny (pompa ciepła)
Marka i model	Panasonic WHUD09JE5
Zasilanie elektryczne	230 V ~ 50 Hz
Moc chłodnicza	Około 2,5 kW (typowe oszacowanie)
Moc grzewcza	Około 3,2 kW (typowe oszacowanie)
Czynnik chłodniczy	R32 lub R410A (w zależności od modelu)
Tryby pracy	Chłodzenie, Grzanie, Automatyczny, Osuszanie, Wentylacja
Pilot	Przewodowy lub na podczerwień (w zależności od wersji)
Funkcja turbo grzanie	Tryb mocny, aby szybko osiągnąć zadaną temperaturę (czas ustawiany do 90 min)
Tryb cichy	3 poziomy ciszy programowalne według harmonogramu
Grzewka elektryczna awaryjna	Wymuszanie ogrzewania pomocniczego (ręczne lub zaprogramowane)
CWU (Ciepła Woda Użytkowa)	Wymuszanie ładowania CWU za pomocą grzałki
Programowanie tygodniowe	Do 6 programów dziennie, ustawienie temperatury i trybu dla 1 lub 2 stref
Wymuszone odszranianie	Do odszraniania zamarzniętych rur
Resetowanie kodów błędów	Przywrócenie poprzednich ustawień w przypadku błędu
Blokada pilota	Ochrona hasłem (4 cyfry), możliwy reset
Zegar wbudowany	Tak, do programowania czasowego
Zarządzanie 2 strefami	Możliwe, jeśli system na to pozwala (oddzielne ustawienia)
Kompatybilność z kontaktem lato/zima	Tak (wspomniane w uwagach)
Konserwacja i czyszczenie	Regularnie czyścić filtry, sprawdzać nawiewniki
Waga jednostki wewnętrznej	Około 10–15 kg (oszacowanie)
Wymiary jednostki wewnętrznej (ok.)	800 x 300 x 250 mm (szer. x wys. x gł.)

Często zadawane pytania - WHUD09JE5 PANASONIC

Jak włączyć tryb turbo grzania?

Z menu szybkiego wybierz ikonę 'Ogrzewanie Turbo' i naciśnij przycisk potwierdzenia. Tryb Turbo trwa 30, 60 lub 90 minut w zależności od wyboru.

Jak zaprogramować tryb cichy?

W menu szybkim wybierz 'Tryb Cichy', następnie 'Cichy progr.' aby ustawić przedziały czasowe i poziom ciszy (1 do 3).

Jak włączyć ogrzewanie pomocnicze?

Wybierz 'Wymuś ogrzewanie' w menu szybkim. Aktywuje to grzałkę awaryjną. Uwaga, ten tryb wyłącza się automatycznie po wyłączeniu urządzenia.

Jak zablokować pilota?

W menu szybkim wybierz ikonę 'Blokada pilota', a następnie 'Tak'. Zostanie poproszony o hasło (4 cyfry). Aby odblokować, naciśnij dowolny przycisk i wprowadź kod.

Co zrobić, jeśli zapomniałem hasła blokady?

Wyłącz urządzenie (tryb czuwania). Na pilocie przytrzymaj przyciski ↗ i ➩ przez 5 sekund. Hasło zostanie zresetowane do 0000, a pilot odblokowany.

Jak odszronić zamarznięte rury?

W menu szybkim wybierz 'Wymuś odszranianie' i potwierdź. Wyświetli się komunikat o przyjęciu żądania. Rozpocznie się wymuszone odszranianie.

Jak zresetować kod błędu?

Upewnij się, że wszystkie jednostki są wyłączone. W menu szybkim wybierz 'Resetowanie kodów błędów' i potwierdź. Poprzednie ustawienia zostaną przywrócone.

Czy można zaprogramować klimatyzację na każdy dzień tygodnia?

Tak, użyj funkcji 'Prog. tyg.' w menu szybkim. Możesz ustawić do 6 programów dziennie z godzinami, temperaturami i trybami (w tym dla 2 stref, jeśli skonfigurowane).

Jak wymusić ładowanie ciepłej wody użytkowej (CWU)?

W menu szybkim wybierz 'Wymuszenie pojedynczej dostawy CWU' i potwierdź. Grzałka CWU uruchomi się, aby wyprodukować ciepłą wodę.

Czy tryb cichy może być zaprogramowany?

Tak, po aktywowaniu trybu cichego możesz wejść w 'Cichy progr.' aby ustawić do 6 przedziałów czasowych z poziomami ciszy (0 = wyłączony, 1 do 3 = aktywny).

INSTRUKCJA OBSŁUGI WHUD09JE5 PANASONIC

Przewodnik po skróconym menu

Hydromoduł powietrze-woda + zbiornik

Załączono instrukcję instalacji.

Numer seryjny oraz rok produkcji znajdują się na tabliczce znamionowej.

Niniejszy skrócony przewodnik objaśnia korzystanie z menu podręcznego.

Przed użyciem menu podręcznego należy dokładnie przeczytać instrukcję obsługi.

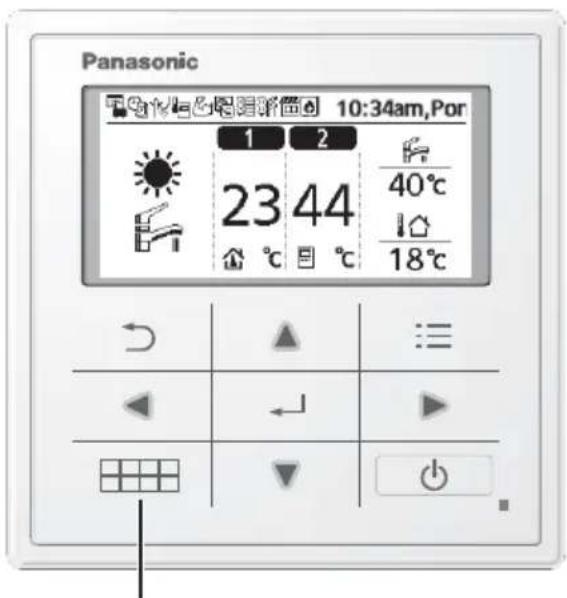

Jak używać menu podręcznego

Po zakończeniu początkowej konfiguracji można wybrać menu podręczne spośród poniższych opcji i dokonać edycji ustawień.

② Wybierz menu za pomocą ▲ ▼.◀◀
③ Naciśnij ←, aby włączyć/wyłączyć wybrane menu.

Menu podręczne

Wymuszenie grzania C.W.U.

Tryb intensywny

Praca cicha

Wymuś pracę grzałki

Harm. tygodniowy

Wymuszenie odszraniania

Resetowanie błędu

Blokada sterownika

Wybór

[←]WŁ./WYŁ.

Wybierz odpowiednie ustawienia i potwierdź je, wykonują instrukcje wyświetlone w dolnej części ekranu. (Ikony odnoszą się do poszczególnych klawiszy wyboru.)

Aby powrócić do ekranu głównego,

naciśnij lub.

Uwagi na temat ikony działania

Przykład:

• Ikona działania ze wskazaniem „……” = WYŁ.
• Ikona działania ze wskazaniem „” = Wt.

Wymuszenie grzania C.W.U.

Wybierz tę ikonę, aby włączyć lub wyłączyć grzanie c.w.u.

Naciśnij, aby potwierdzić swój wybór.

• Wymuszenie grzania c.w.u. jest wyłączone.
• Wymuszenie grzania c.w.u. jest włączone.

Uwaga:

• Wymuszenie grzania c.w.u. jest wyłączone, gdy włączone jest wymuszone działanie grzałki.
• Gdy wymuszenie grzania c.w.u. jest wyłączone, działanie i tryb powinny powrócić do poprzednio zapamiętanego stanu.

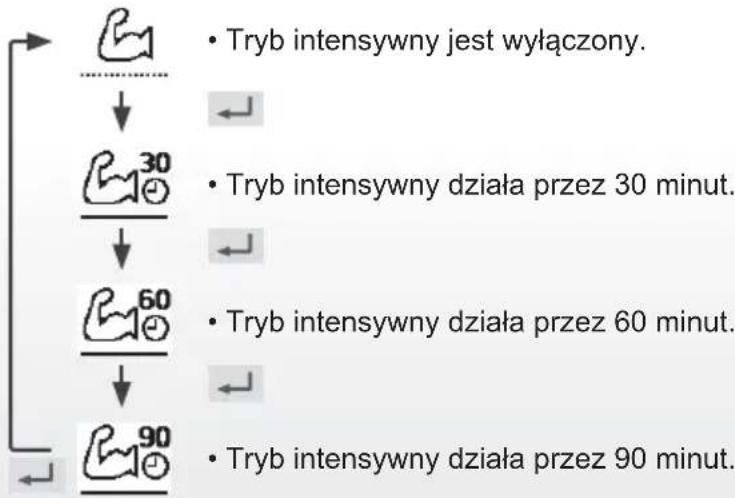

Wybierz tę ikonę, aby włączyć intensywny tryb działania systemu grzania/chłodzenia.

Naciśnij, aby potwierdzić swój wybór.

(Intensywne działanie rozpocznie się ok. 1 minutę po naciśnięciu ← .)

- Tryb intensywny jest wyłączony, gdy wyłączone jest działanie.

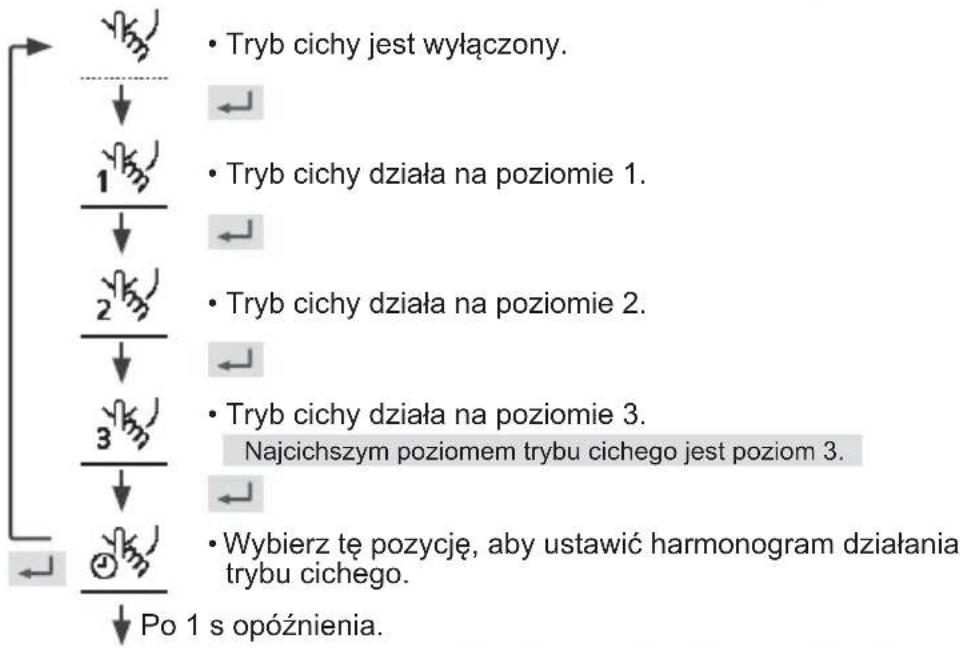

Wybierz tę ikonę, aby włączyć tryb cichy.

Naciśnij, aby potwierdzić swój wybór.

(Chiche działanie rozpocznie się ok. 1 minutę po naciśnięciu ← .)


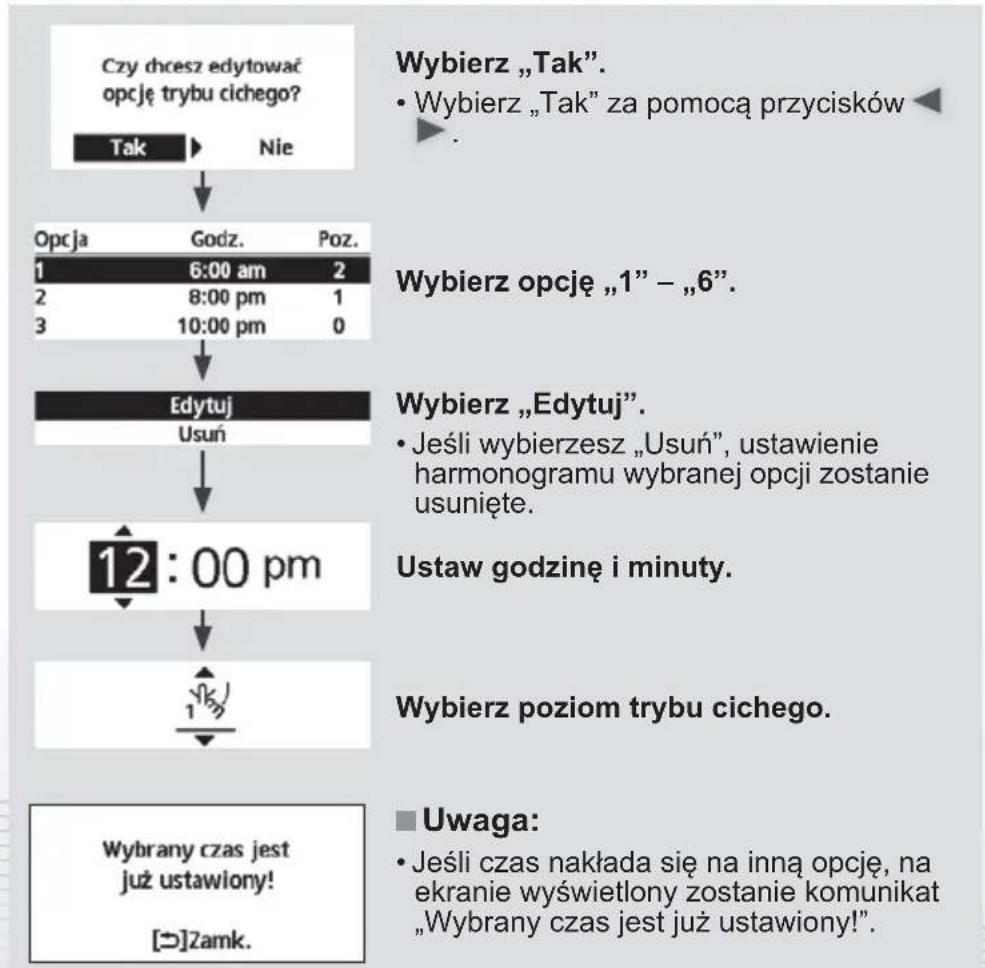

    A["Czy dchesz edytować opcję trybu cichego?"] --> B["Tak"]
    B --> C["Nie"]
    C --> D["Opcja Godz. Poz. 1 6:00 am 2 2 8:00 pm 1 3 10:00 pm 0"]
    D --> E["Edytuj Usuń"]
    E --> F["12:00 pm"]
    F --> G["12:00 pm"]
    G --> H["Wybrany czas jest już ustawiony! [⊃"]Zamk.]
    I["Wybierz „Tak”.<br>• Wybierz „Tak” za pomocą przycisków ◀"] --> J["Wybierz opcję „1” – „6”"]
    K["Wybierz „Edytuj”.<br>• Jeśli wybierzesz „Usuń”, ustawienie harmonogramu wybranej opcji zostanie usunięte."] --> L["Ustaw godzinę i minuty."]
    M["Wybierz poziom trybu cichego."] --> N["Wybierz poziom trybu cichego."]
    O["Uwaga:<br>• Jeśli czas nakłada się na inną opcję, na ekranie wyświetlony zostanie komunikat „Wybrany czas jest już ustawiony!”."]

Wybierz, aby wymusić włączenie grzałki.

Naciśnij, aby potwierdzić swój wybór.

(Tryb wymuszenia grzałki rozpocznie się ok. 1 minutę po naciśnięciu

- Wymuszenie grzałki jest wyłączone.

- Wymuszenie grzałki jest włączone.

Uwaga:

- Wymuszenie grzałki jest wyłączony, gdy jej działanie jest już włączone. Wyświetla się wtedy napis „Nieakt. z powodu Uruchom. działania!”

Blok. z powodu działania urządzenia!

[→]Zamk.

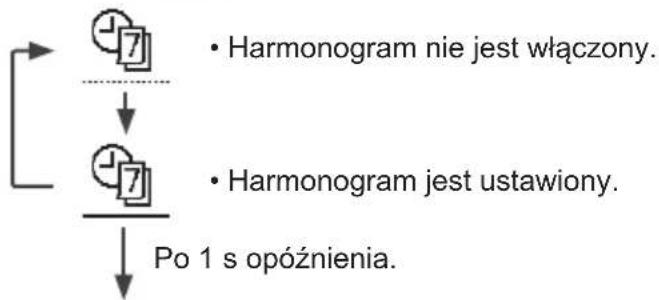

Wybierz tę ikonę, aby usunąć (anulować) bądź zmienić ustawienie harmonogramu tygodniowego.

Naciśnij, aby potwierdzić swój wybór.

Wybierz „Tak”.

- Jeśli wybierzesz „Nie”, powrócisz do ekranu głównego.

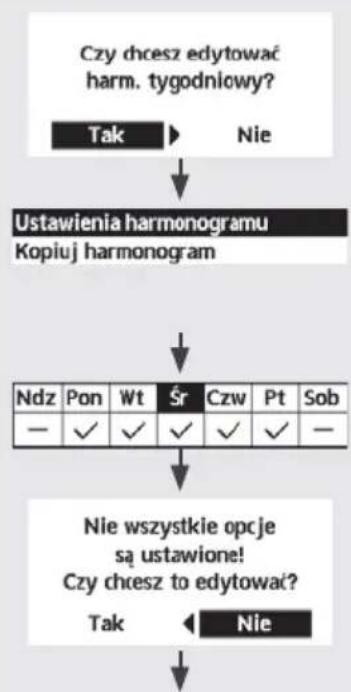


• Ustawienia harmonogramu: Wybierz Ustawienie harmonogramu, aby dokonać edycji harmonogramu tygodniowego.
• Kopiuj harmonogram: Wybierz, aby skopiować ustawienie harmonogramu.

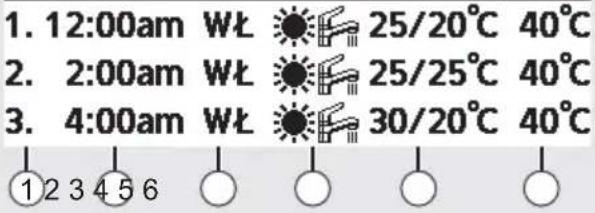

[Przykładowe ustawienie harmonogramu]

Za pomocą przycisków ▲▼ wybierz dzień (dni), które chcesz edytować.

Ten ekran zostanie wyświetlony, jeśli nie ustawiono wszystkich 6 opcji.

Ndz Pon Wt Śr Czw Pt Sob

①Wybierz opcję „1” – „6”.
②Ustaw godzinę i minuty w harmonogramie.
③ Wybierz wt. / wyt. w harmonogramie.
④ Wybierz tryb działania.
⑤ Ustaw temperaturę dla strefy 1 i 2 (jeśli system jest ustawiony jako 2-strefowy).

⑥Ustaw temperaturę zbiornika.

Uwaga:

• Harmonogram jest wyłączony, gdy włączone jest wymuszenie grzałki lub przeł. grzanie / chłodzenie.
• W przypadku ustawiania harmonogramu tygodniowej w 2 strefach należy wykonać takie czynności dla 2. strefy.

Wymuszenie odszraniania

Wybierz, aby odszronić agregat zewnętrzny.

Naciśnij, aby potwierdzić swój wybór.

(Po zaakceptowaniu trybu pojawi się poniższy ekran.)

Wybór zaakceptowany!

[⊃]Zamk.

Wybierz, aby przywrócić poprzednie ustawienia w przypadku wystąpienia błędu.

Naciśnij , aby potwierdzić swój wybór.

(Jeśli tryb nie został zaakceptowany, pojawi się poniższy ekran.)

Wybór zaakceptowany!

[→]Zamk.

- Przed wyborem tego trybu upewnij się, że wszystkie urządzenia są wyłączone, ponieważ spowoduje on przywrócenie poprzednich ustawień całego systemu.

Simple icon of a padlock inside a square frame (no text or symbols)

Blokada sterownika

Wybierz, aby zablokować sterownik.

Naciśnij , aby potwierdzić swój wybór.

(Jeśli tryb nie został zaakceptowany, pojawi się poniższy ekran.)

Czy włączyć blokadę sterownika?

Tak

Nie

Wybierz „Tak”.

(Ekran główny zostanie zablokowany.)

- Wybór „Nie” spowoduje powrót do ekranu głównego.

Aby odblokować sterownik Naciśnij dowolny przycisk.

(Jeśli tryb nie został zaakceptowany, pojawi się poniższy ekran.)

Wprowadź 4-cyfrową liczbę (jeśli liczba jest prawidłowa, ekran zostanie odblokowany).

Aby zresetować zapomniane hasło (przy wyłączonym ekranie)

Naciskaj, i przez 5 sekund.

(Jeśli tryb nie został zaakceptowany, pojawi się poniższy ekran.)

Wybierz „Reset”.

1. Reset hasta do 0000

2.Sterownik odblokowany

(Ekran zostanie wyłączony po 3 sekundach).
