Termék típusa	Fordítható klíma (hőszivattyú)
Márka és modell	Panasonic WHUD09JE5
Elektromos táplálás	230 V ~ 50 Hz
Hűtési teljesítmény	Kb. 2,5 kW (tipikus becslés)
Fűtési teljesítmény	Kb. 3,2 kW (tipikus becslés)
Hűtőközeg	R32 vagy R410A (modelltől függően)
Üzemmódok	Hűtés, Fűtés, Automata, Páramentesítés, Szellőztetés
Távirányító	Vezetékes vagy infravörös (verziótól függően)
Turbo fűtés funkció	Gyors fűtési mód a beállított hőmérséklet gyors eléréséhez (időtartam állítható max. 90 percig)
Csendes üzemmód	3 csendességi szint, programozható időzítéssel
Kiegészítő elektromos fűtőellenállás	Kiegészítő fűtés kényszerítése (kézi vagy programozott)
HMV (Használati Melegvíz)	HMV töltés kényszerítése ellenállással
Heti programozás	Naponta legfeljebb 6 program, hőmérséklet és üzemmód beállítás 1 vagy 2 zónára
Kényszerleolvasztás	Fagyott csövek leolvasztásához
Hibakódok alaphelyzetbe állítása	Előző beállítások visszaállítása hiba esetén
Távirányító zárolása	Jelszavas védelem (4 számjegy), visszaállítható
Beépített óra	Igen, időzített programozáshoz
2 zóna kezelése	Lehetséges, ha a rendszer engedi (külön beállítás)
Kompatibilitás nyári/téli kapcsolattal	Igen (megjegyzésekben említve)
Karbantartás és tisztítás	Rendszeresen tisztítsa a szűrőket, ellenőrizze a légbeömlőket
Belső egység súlya	Kb. 10–15 kg (becslés)
Belső egység méretei (kb.)	800 x 300 x 250 mm (Sz x M x Mé)

Gyakran ismételt kérdések - WHUD09JE5 PANASONIC

Hogyan aktiváljam a turbo fűtés módot?

A gyorsmenüből válassza a 'Turbo fűtés' ikont, majd nyomja meg a megerősítő gombot. A Turbo mód 30, 60 vagy 90 percig tart a választásától függően.

Hogyan programozható a csendes mód?

A gyorsmenüben válassza a 'Csendes mód' lehetőséget, majd a 'Csend prog.' opciót az időzítések és a csendességi szint (1-3) beállításához.

Hogyan kényszeríthetem a kiegészítő fűtést?

Válassza a 'Fűtés kényszerítése' lehetőséget a gyorsmenüben. Ez aktiválja a kiegészítő elektromos fűtőellenállást. Figyelem, ez a mód automatikusan kikapcsol, ha a készüléket leállítják.

Hogyan zárolhatom a távirányítót?

A gyorsmenüben válassza a 'Távirányító zárolása' ikont, majd az 'Igen' lehetőséget. Meg kell adnia egy jelszót (4 számjegy). A feloldáshoz nyomjon meg egy gombot, és adja meg a kódot.

Mi a teendő, ha elfelejtettem a zárolási jelszót?

Állítsa a készüléket készenléti üzemmódba (Standby). A távirányítón tartsa lenyomva a ↗ és ➩ gombokat 5 másodpercig. A jelszó alaphelyzetbe áll 0000-ra, és a távirányító feloldódik.

Hogyan olvasszam le a fagyott csöveket?

A gyorsmenüben válassza a 'Leolvasztás kényszerítése' lehetőséget, és erősítse meg. Megjelenik a kérés elfogadva üzenet. Ekkor elindul a kényszerleolvasztás.

Hogyan állíthatok vissza egy hibakódot?

Győződjön meg arról, hogy az összes egység ki van kapcsolva. A gyorsmenüben válassza a 'Hibakódok alaphelyzetbe állítása' lehetőséget, és erősítse meg. Az előző beállítások visszaállnak.

Lehetőség van a klíma programozására a hét minden napjára?

Igen, használja a 'Heti prog.' funkciót a gyorsmenüben. Naponta legfeljebb 6 programot állíthat be időzítésekkel, hőmérsékletekkel és üzemmódokkal (beleértve a 2 zónát is, ha be van állítva).

Hogyan kényszeríthetek HMV töltést?

A gyorsmenüben válassza a 'Kényszerített eltérés 1 HMV töltésre' lehetőséget, és erősítse meg. A HMV ellenállás bekapcsol a melegvíz előállításához.

Programozható a csendes mód?

Igen, a csendes mód aktiválása után lépjen be a 'Csend prog.' menübe, ahol legfeljebb 6 időzítést állíthat be csendességi szintekkel (0 = kikapcsolva, 1-3 = aktív).

HASZNÁLATI ÚTMUTATÓ WHUD09JE5 PANASONIC

Útmutató a gyorsmenühöz

Levegő-víz hidromodul + tartály

Az útmutató tartalmazza az üzembe helyezési utasításokat.

A sorozatszám és a gyártás éve a névtáblán található.

Gumb za hitri meni

Ez a rövid útmutató ismerteti a gyorsmenü használatát.

Kérjük, alaposan olvassa el a Használati útmutatót a gyorsmenü használata előtt.

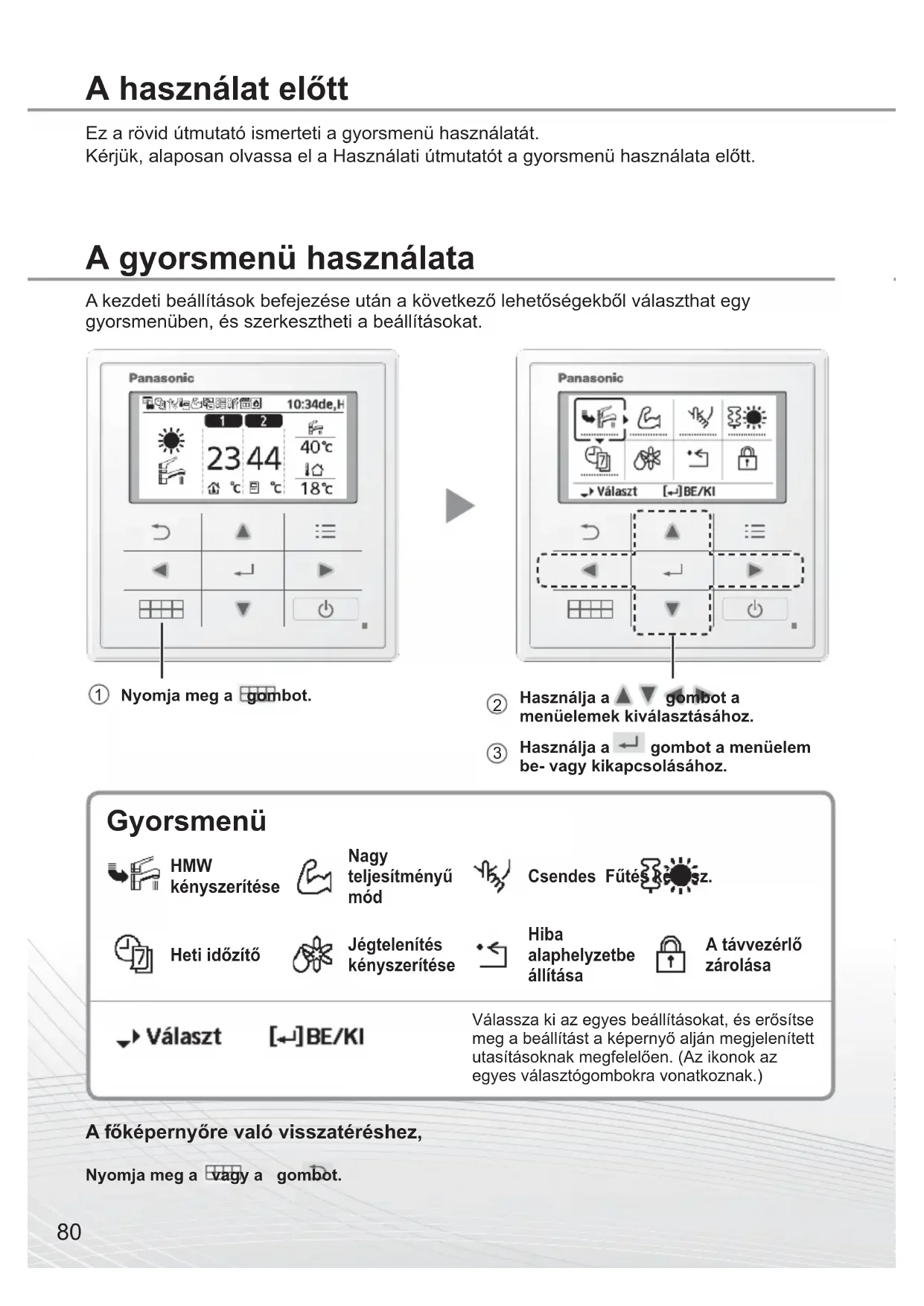

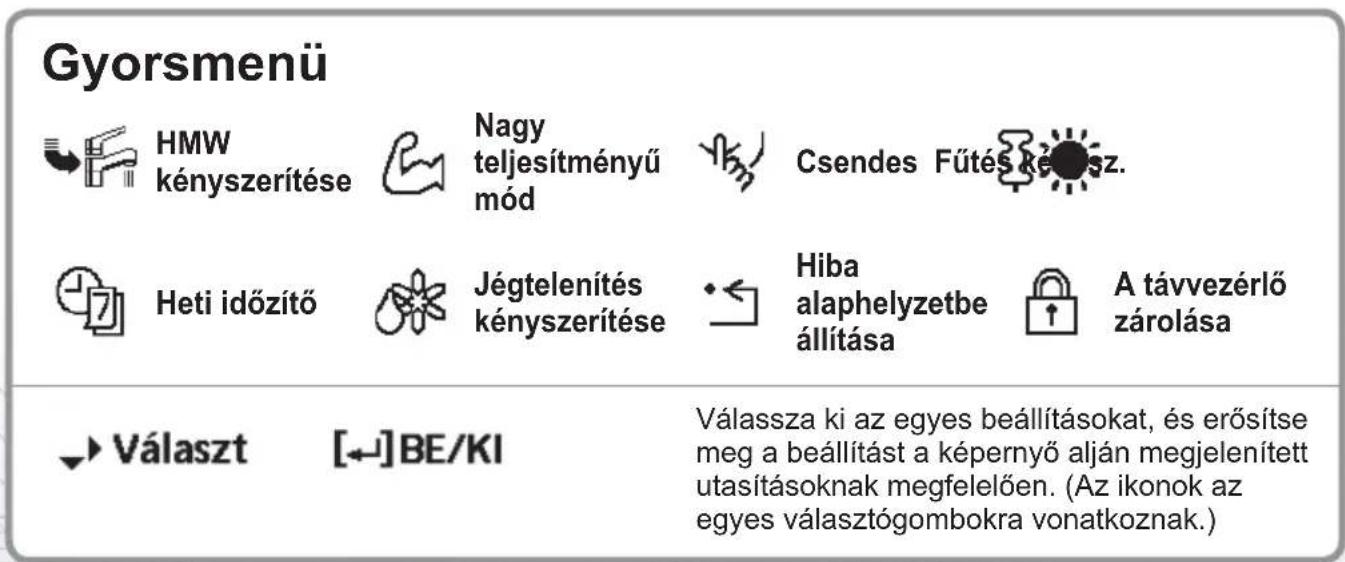

A gyorsmenü használata

A kezdeti beállítások befejezése után a következő lehetőségekből választhat egy gyorsmenüben, és szerkesztheti a beállításokat.

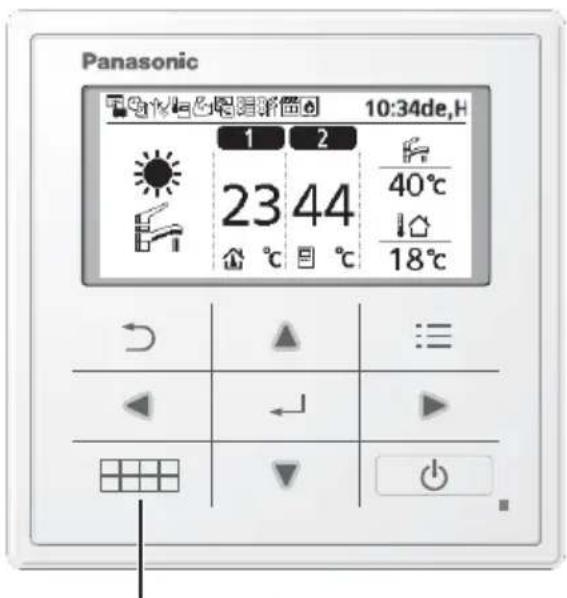

① Nyomja meg a gombot.

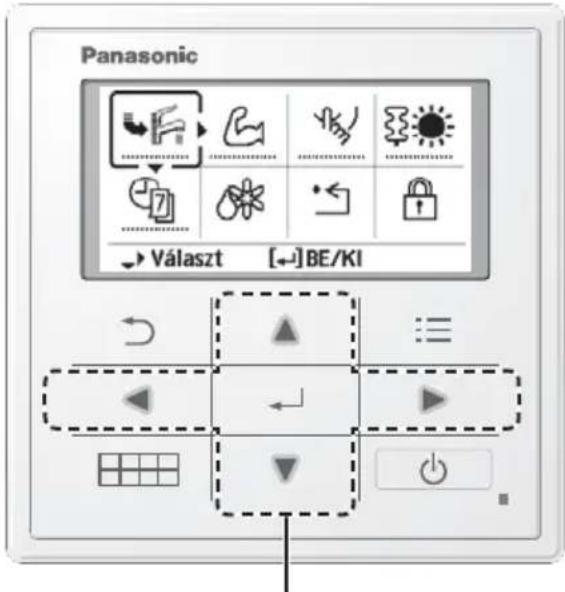

② Használja a ▲▼ gombot a menüelemek kiválasztásához.

③ Használja a ← gombot a menüelem be- vagy kikapcsolásához.

A föképernyöre való visszatéréshez,

Nyomja meg a vagy a gombot.

A működési ikonnal kapcsolatos megjegyzések

Példa:

• A „-jølløl-jelölt működési ikon = OFF (KI)

• A „jølløl jelölt működési ikon = ON (BE)

Válassza ezt az ikont a tartály DHW be- vagy kikapcsolásához.

Nyomja meg a gombot a választás megerősítéséhez.

• A HMV kényszerítése ki van kapcsolva.

• A HMV kényszerítése be van kapcsolva.

Megjegyzés:

• A HMV kényszerítése le van tiltva, amikor a Fütés kényszerítése be van kapcsolva.
• Amikor a DHW ki van kapcsolva, akkor a működésnek és a módnak vissza kell állnia az előzőleg tárolt állapotra.

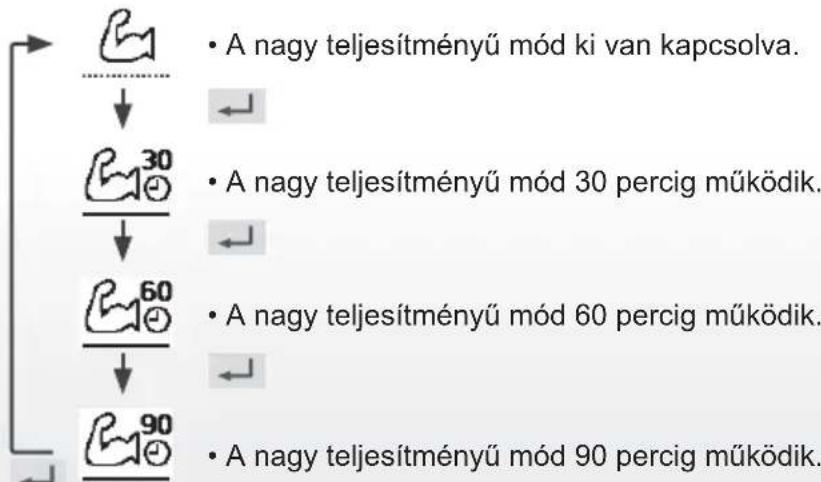

Nagy teljesítményű mód

Válassza ezt az ikont a fűtési/hűtési rendszer nagy teljesítményű működéséhez.

Nyomja meg a gombot a választás megerősítéséhez.

(A nagy teljesítményű működés körülbelül egy perccel a gomb megnyomása után indul el.)
    note1["A nagy teljesítményű mód ki van kapcsolva."]
    note2["A nagy teljesítményű mód 30 percig működik."]
    note3["A nagy teljesítményű mód 60 percig működik."]
    note4["A nagy teljesítményű mód 90 percig működik."]

Megjegyzés:

- A nagy teljesítményű mód le van tiltva, amikor a működés ki van kapcsolva.

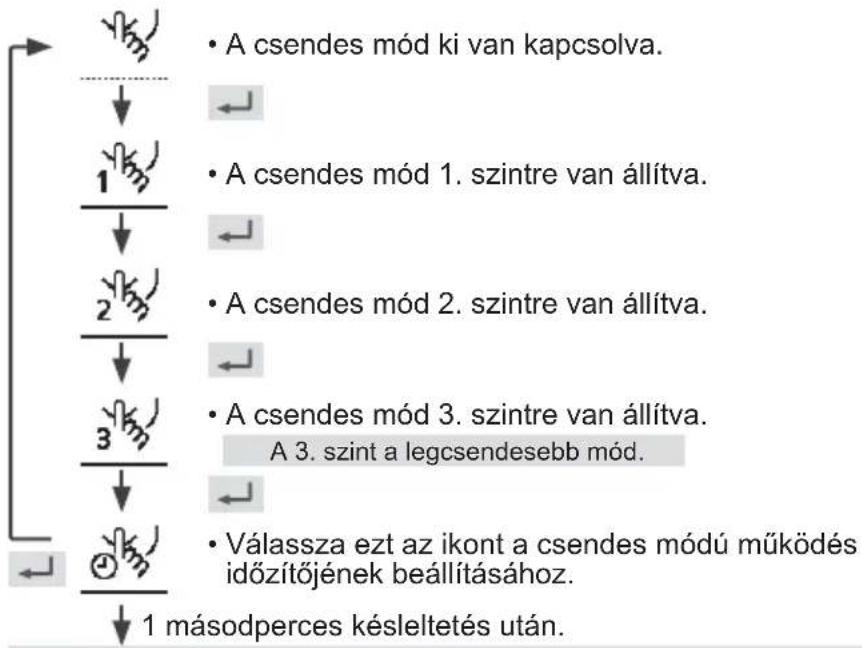

Válassza ezt az ikont a halk működéshez.

Nyomja meg a gombot a választás megerősítéséhez.

(A halk működés körülbelül egy perccel a -gomb megnyomása után indul el.)


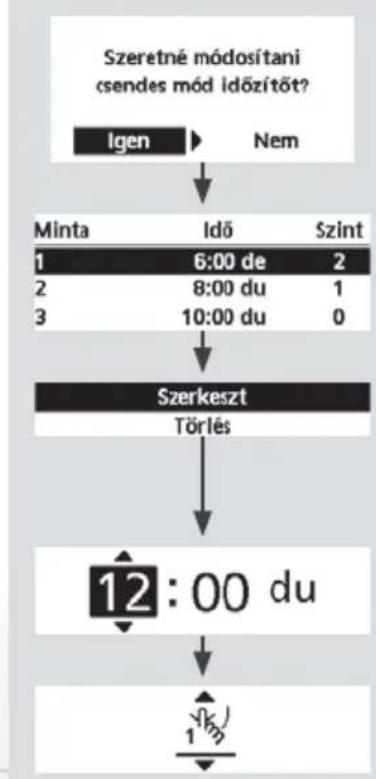

Válassza a „Yes” (Igen) lehetőséget.

- Válassza a „Yes” (Igen) lehetőséget a gombokkal.

Válasszon az „1”–„6” ütemezések közül.

Válassza az „Edit” (Szerkesztés) lehetőséget.

- Ha a „Delete” (Törlés) lehetőséget választja, akkor a kijelölt ütemezésének időzítőbeállítása törölve lesz.

Állítsa be az órát és a percet.

Válassza ki a csendes mód szintjét.

Megjegyzés:

- Ha az idők átfedésben vannak egy másik ütemezéssel, akkor a „Set time is overlapped!” (A beállított idő átfedésben van!) üzenet jelenik meg a képernyön.

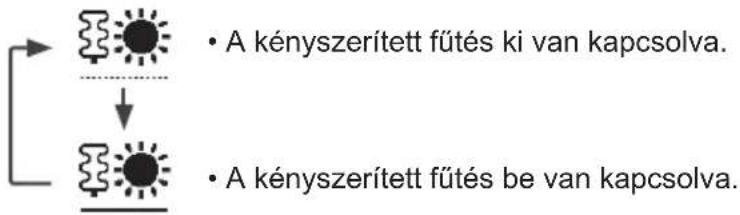

Válassza ezt az ikont a fütés kényszerített bekapcsolásához.

Nyomja meg a gombot a választás megerősítéséhez.

(A kényszerített fűtési mód körülbelül egy perccel a gomb megnyomása után indul el.)

Megjegyzés:

- A kényszerített fűtés le van tiltva, amikor a működés be van kapcsolva, és a „Disabled due to operation ON!” (Le van tiltva a bekapcsolt működés miatt!) üzenet megjelenik.

Letiltva, mert a müködés BE van kapcsolva!

[⊃]Bezárás

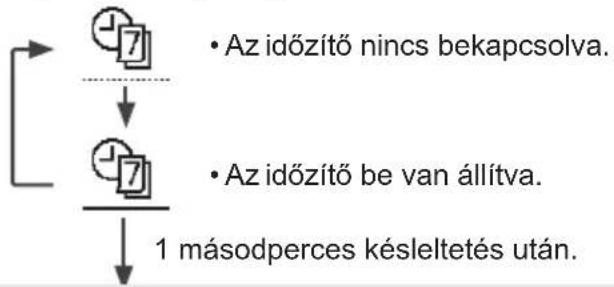

Válassza ezt az ikont az előre beállított heti időzítő törléséhez (megszakításához) vagy módosításához.

Nyomja meg a gombot a választás megerősítéséhez.


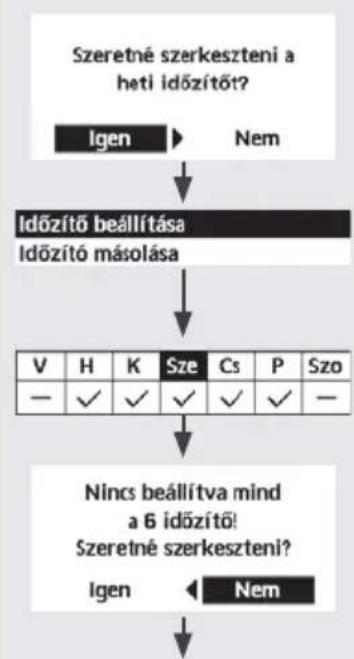


Válassza a „Yes” (Igen) lehetőséget.

- Ha a „No” (Nem) lehetőséget választja, akkor a képernyő visszatér a főmenühöz.

• Timer setup (Időzítő beállítása): Válassza a Timer setup (Időzítő beállítása) lehetőséget a heti időzítő beállításához.
• Timer copy (Időzítő másolása): Válassza ezt a lehetőséget egy időzítőbeállítás másolásához.

[Példa az időzítő beállítására]

A gombokkal válassza ki, melyik napokat szeretné szerkeszteni.

Ha nincs mind a hat ütemezés beállítva, akkor ez a képernyő jelenik meg.

V	H	K	Sze	Cs	P	Szo
1.	12:00de	BE		25/20°C	40°C
2.	2:00de	BE		25/25°C	40°C
3.	4:00de	BE		30/20°C	40°C

①Válasszon az „1”–„6” ütemezések közül.
②Állítsa be az időzítő óráját és percét.
③ Válassza az ON (BE) vagy OFF (KI) lehetőséget az időzítőhöz.
④Válassza ki a működési módot.

- A ▲gombokkal válassza ki a működési módot.

⑤ Állítsa be a hőmérsékletet a Zone 1 és 2 (1. és 2. zóna) számára, (ha a rendszere kétzónás beállítással rendelkezik).

⑥Állítsa be a tartály hömérsékletét.

Megjegyzés:

• Az időzítő le van tiltva, amikor a kényszerített fűtés be van kapcsolva, vagy a Fűtés-hűtés kapcsolója engedélyezve van.
• Ha beállította a heti időzítőt két zónában, akkor ugyanezeket a lépéseket meg kell ismételni a 2. zónához is.

Jégtelenítés kényszerítése

Válassza ezt az ikont a befagyott csövek jégtelenítéséhez.

Nyomja meg a gombot a választás megerősítéséhez.

(A mód elfogadásakor az alábbi képernyő jelenik meg.)

Kérelem elfogadva!

[⊃]Bezárás

Hiba alaphelyzetbe állítása

Válassza ezt az ikont, ha hiba esetén vissza akarja állítani az előző beállításokat.

Nyomja meg a gombot a választás megerősítéséhez.

(A mód elfogadásakor az alábbi képernyő jelenik meg.)

Kérelem elfogadva!

[⊃]Bezárás

- Győződjön meg róla, hogy az összes egység ki van kapcsolva, mielőtt ezt a módot választaná, amely a teljes rendszert visszaállítja az előző beállításokra.

Simple line icon of a padlock inside a square frame (no text or symbols)

A távvezérlő zárolása

Válassza ezt az ikont a távvezérlő zárolásához.

Nyomja meg a gombot a választás megerősítéséhez.

(A mód elfogadásakor az alábbi képernyő jelenik meg.)

Válassza a „Yes” (Igen) lehetőséget.

(A föképernyő zárolva marad.)

- Ha a „No” (Nem) lehetőséget választja, akkor a képernyő visszatér a főmenühöz.

A távvezérlő zárolásának feloldása Nyomja meg bármelyik gombot.

(A mód elfogadásakor az alábbi képernyő jelenik meg.)

Adjon meg négy számjegyet. (Ha a szám helyes, akkor a képernyő zárolása feloldódik.)

Az elfelejtett jelszó alaphelyzetbe állítása (kikapcsolt képernyő mellett). Nyomja le egyszerre öt másodpercig a és gombokat.

(A mód elfogadásakor az alábbi képernyő jelenik meg.)

Válassza a „Reset” (Alaphelyzet) lehetőséget.

1.A jelszó visszaállít: 0000

2.Távvezérlő feloldva

(A képernyő három másodpercre kikapcsol.)
