HASZNÁLATI ÚTMUTATÓ WH-SDC09C3E81 PANASONIC

Beltéri egység Kültéri egység

WH-SDC09C3E8 WH-UD09CE8

WH-SDC12C9E8 WH-UD12CE8

WH-SDC14C9E8 WH-UD14CE8

WH-SDC16C9E8 WH-UD16CE8

(WH-SDC09C3E8-1) (WH-UD09CE8-1)

(WH-SDC12C9E8-1) (WH-UD12CE8-1)

(WH-SDC14C9E8-1) (WH-UD14CE8-1)

(WH-SDC16C9E8-1) (WH-UD16CE8-1)

Mielött a készüléket üzembe helyezi, kérjük, gondosan olvassa végig

ezt a kezelési útmutatót, és örizze meg, hogy a későbbiekben is segítségére lehessen.

Mielött a készüléket üzembe helyezi, győződjön meg arról, hogy a telepítést szakképzett, erre feljogosított szakember megfelelően végezte-e el és pontosan követte-e a Telepítési útmutatóban leírtakat.

A magyar fordítás az F568561 cikkszámú angol nyelvű kezelési útmutató alapján készült.

CE

© Panasonic Appliances Air-Conditioning Malaysia Sdn. Bhd. 2012. Jogtalan másolás és terjesztés törvénybe ütközik.

Köszönjük, hogy

Panasonic

készüléket vásárolt.

TARTALOMJEGYZÉK

BIZTONSÁGI ÓVINTÉZKEDÉSEK

2-3

VEZÉRLÓPANEL 4–8

BELTÉR EGYSÉG 9

HIBAELHÁRÍTÁS 10–11

KÖRNYEZETVÉDELMI

INFORMÁCIÓK 11

ADATLAP 12

MÜSZAKI ADATOK

Kültéri egységek 13

Beltéri egységek 14

MEGJEGYZÉS

Ebben a kezelési útmutatóban szereplő illusztrációk példaként szolgálnak és különbözhetnek a valódi készüléktől.

A változtatás jogát fenntartjuk, előzetes bejelentés nélkül, a jövőbeni javítás érdekében.

MÜKÖDÉSI FELTÉTELEK

A kilépő vízhőmérséklete (°C)		Belső tér
FÜTÉS	Max.	55
	Min.	25
HÜTÉS	Max.	20
	Min.	5

Környezeti hőmérséklet (°C)		Külső tér
FÜTÉS	Max.	35
	Min.	-20
HÜTÉS	Max.	43
	Min.	16

Megjegyzés

Amikor a külső tér hőmérséklete a fenti táblázatban megadott hőmérséklet-tartományon kívül esik, a fűtési kapacitás jelentősen csökken, a kültéri egység működése esetleg leáll a védelmi funkció miatt.

Ha a külső hőmérséklet visszatér a megadott hőmérséklethatáron belülre, a készülék rövid időn belül automatikusan újraindul.

BIZTONSÁGI ÓVINTÉZKEDÉSEK

- A Panasonic osztott rendszerű levegő–víz hőszivattyú csak egy belteri és egy kültéri egységből áll. Ez a rendszer Panasonic melegvíztároló tartállyal történő kombinációra van tervezve.

Amennyiben nem Panasonic melegvíztároló (puffer) tartályt használ, a Panasonic nem garantálja sem a megfelelő működést, sem a rendszer megbízhatóságát.

- Ez a kezelési útmutató csak azt mutatja be, hogy miként működik a hőszivattyú rendszer a beltéri és a kültéri egység között.

- A víztartály, a radiátor, a külső hőmérséklet-érzékelő és a padlófűtés működtetéséről olvassa el a gyártó erre vonatkozó kezelési útmutatóját.

A személyi sérülések, egyéb balesetek vagy anyagi károk elkerülése érdekében tart-sa be a következőket.

A nem megfelelő használat, amely a figyelmeztetések figyelmen kívül hagyásából ered, balesetet vagy meghibásodást okoz és ezt a következő jelzések mutatják.

VESZÉLY

Ez a jelzés súlyos vagy halálos balesetre figyel- meztet, ha nem veszi figyelembe az előírásokat.

FIGYELMEZTETÉS

Ez a jelzés arra figyelmeztet, hogy sérülés vagy meghibásodás történik a vagyontárgyakban, ha nem veszi figyelembe az előírásokat.

Azokat az utasításokat, amelyeket követnie kell, a következő jelölések mutatják.

Ez a jelzés azt mutatja, hogy az adott müvelet TILOS!

Ezek a jelzések azt mutatják, hogy az adott művelet végrehajtása KÖTELEZŐ!

VESZÉLY

BELTÉRI ÉS KÜLTÉRI EGYSÉG

Ezt a készüléket nem használhatják gyermekek, fizikailag, idegrend- szerileg vagy szellemileg korlátozott, illetve olyan személyek, akik nem rendelkeznek megfelelő gyakorlattal a készülék kezelését illetően.

Csak olyan személyek felügyelete mellett használhatják a készüléket, aki felelős a biztonságukért.

Gyermekek esetében ügyeljen arra, hogy ne játszhassanak a készülékkel.

Forduljon a márkakereskedőhöz vagy a szakszervizhez a belső részek tisztítása, javítás, felszerelés, eltávolítás vagy áthelyezés esetében. A nem megfelelő felszerelés (telepítés) és kezelés vízcsöpögést, elektromos áramütést vagy tüzet okozhat.

Bizonyosodjon meg a szakkereskedőnél vagy a márkaszerviznél, hogy a specfkált hűtőközeget használják. A megadottól eltérő hűtőközeg használata esetében a készülék meghibásodhat, roncsolódhat, sérülést okozhat stb.

Ne helyezze (telepítse) a készüléket olyan helyre, ahol gyúlékony vagy robbanásveszélyes gázszivárgás fordulhat elő. Meghibásodás esetén tűz keletkezhet.

Ne helyezze az ujját vagy valamilyen tárgyat a kültéri vagy a beltéri egységbe, mert a forgórészek sérülést okozhatnak.

Ne érintse meg a kültéri egységet villámlás során, mert ez elektromos áramütést okozhat.

VESZÉLY
BELTÉRI ÉS KÜLTÉRI EGYSÉG
	Ne álljon, ne üljön, ne lépjen ráa készülékre, mert véletlenül leeshet.
	Ne helyezze a beltéri egységet külső térbe. Ez csak belső térben történő telepítésre van tervezve.
TÁPFESZÜLTSÉG-ELLÁTÁS
	Ne használjon módosított, hosszabbító-, meghosszabbított vagy nem specifikált kábelt a túlmelegedés és a tűz megelőzése érdekében.
	A túlmelegedés, tűz vagy áramütés elkerülése érdekében:• Ugyanazt a hálózati csatlakozóaljzatot ne használja más készülék táplálására is, a túlmelegedés és tűz megelőzése érdekében.• Ne kezelje a készüléket vizes kézzel. Elektromos áramütés következhet be.• Ne hajlítsa meg túlzottan a hálózati kábelt.
	Ha a hálózati csatlakozókábel megsérült, azt csak a gyártó, a szakszerviz vagy megfelelő szakember cserélje a balesetveszély elkerülése miatt.
	Ez a készülék áram-védőkapcsolóval (beépített túláram védelem nélkül) (RCCB) rendelkezik.Kérjük, a beépítés (telepítés) után ellenőriztesse ennek a kapcsolónak a működését, majd ezt időnként rendszeresen végeztesse el szervizelés vagy karbantartás után szakképzett szakemberrel, hogy megbizonyosodjon a kapcsoló megfelelő működéséről. Ellenkező esetben meghibásodás esetén elektromos áramütés vagy tűz keletkezhet.
	Javasoljuk, hogy különbözeti áram működtetésű védőkapcsolót (RCD) is telepítsen, az elektromos áramütés vagy tűz megelőzésének érdekében.
	Kapcsolja ki a készüléket, ha bármilyen rendellenességet/hibát észlel, és bontsa a hálózat tápfeszültség csatlakoztatását, vagy kapcsolja le a hálózati kapcsolót vagy megszakítót. (Füst-, tűz-, elektromos áramütés-veszély.)Példák a rendellenes működésre/hibára:• Az áram-védőkapcsoló (RCCB) magától lekapcsolódik.• Égés szag, rendellenes zaj vagy rezgés-zaj hallható a készülék működésekor.• Meleg víz távozik a készülékből.Azonnal lépjen kapcsolatba a legközelebbi márkaszervizzel a karbantartás vagy a javítás elvégzésére.
	Javasoljuk, hogy a szervizelés vagy karbantartás során viseljen kesztyűt, a sérülések megelőzésének érdekében.
	Ezt a berendezést védőföldeléssel kell ellátni az elektromos áramütés vagy a tűz megelőzésére.
	Elektromos áramütés elkerülésének érdekében a következő esetekben kapcsolja le a készülék tápfeszültség-ellátását:- mielőtt tisztítja vagy karbantartja- ha hosszabb ideig nem fogja használni a készüléket.Ez a készülék összetett működésű. Minden tápfeszültség-ellátást le kell kapcsolni, mielőtt a beltéri egység bármelyik csatlakoztatásához hozzá akar fénni, az elektromos áramütés-, tűz-, vagy halálos sérülés megelőzésének érdekében.

FIGYELMEZTETÉS

VEZÉRLÓPANEL

• Ebben a kezelési útmutatóban leírt bizonyos funkciók esetleg nem alkalmazhatók az Ön készülékére.
• További információkért forduljon a legközelebbi márkakereskedőhöz.

- Normál működés esetében az, és a gombokat nem kell használnia.

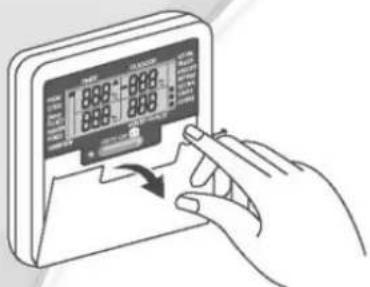

A kezelögomb rész takarólapjának nyitása

a b c d e f g h 1 6 5 10 3 4 8 7 a i j k l m n o p q r HEAT COOL TANK QUIET HEATER FORCE OPERATION TIME OUTDOOR 7°C 35°C ACTUAL HEATER BOOSTER DEFROS SETTINGS STATUS SERVICE OFF/ON OFFSETING MODE STATUS CHECK OFF/ON SELECT CANCEL QUIET HEATER SEARCH ERROR RESET FORCE SERVICE

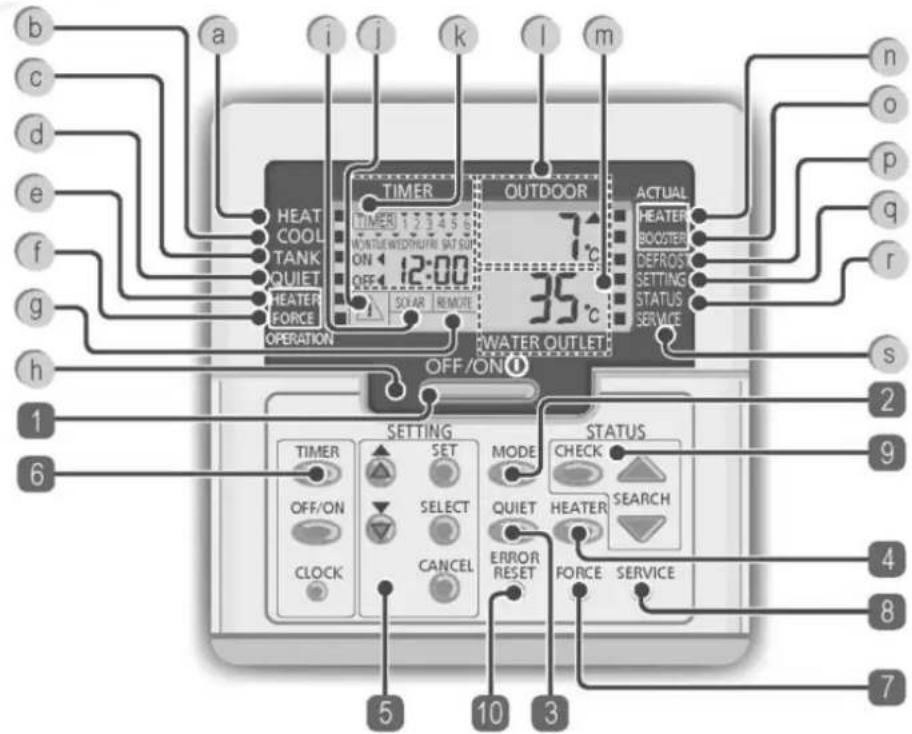

VEZÉRLÓPANEL KIJELZÉSE

a HEAT (Fűtés üzemmód ki-/bekapcsolás) kijelző
b COOL (Hűtés üzemmód ki-/bekapcsolás) kjelző
C TANK (Melegvíz-tartály üzemmód ki-/bekapcsolás) kijelző
d QUIET (Csendes működés ki-/bekapcsolás) kijelző
e HEATER (Kiegészítő fűtésigény ki-/bekapcsolás) kijelző
FORCE (Háttér fűtésigény ki-/bekapcsolás) kijelző
g REMOTE (Külső hőmérséklet-szabályozó csatlakozás) kijelző
h Működést jelző LED
i SOLAR (napkollektor) kijelző
Figyelmeztető jelzés (víztartály hőmérséklete 60 °C felett van)

VEZÉRLÓPANEL KEZELÓGOMBJAI

1 OFF/ON (Ki-/bekapcsoló) gomb
2 MODE (Működés, üzemmódválasztó gomb)
3 QUIET (Csendes működés) gomb
4 HEATER (Beltéri egység, kiegészítő fűtését engedélyező) gomb
5 SETTING (Rendszerbeállítás üzemmód) gombok

VEZÉRLÓPANEL ELŐKÉSZÍTÉSE

A pillanatnyi óraidő és nap beállítása

1. Nyomja meg a gombot.
2. Nyomja meg a vagy gombot a pillanatnyi nap beállítására.
3. Nyomja meg a gombot a megadásra.
4. Ismételje meg a 2. és 3. lépést a pillanatnyi óraidő beállítására.

k TIMER (Időzítő/óraidő beállító) kijelző
OUTDOOR (Kültéri környezeti hőmérséklet) kijelző
m WATER OUTLET (Kimenő vízhőmérséklet) kijelző
HEATER (Kiegészítő fűtés aktuális működés ki-/bekapcsolás) kijelző
BOOSTER (Háttér fűtés aktuális működés ki-/bekapcsolás) kijelző
p DEFROST (A rendszer jégtelenítés működésének ki-/bekapcsolás) kijelző
q SETTING (Rendszerbeállítás üzemmód ki-/bekapcsolás) kijelző
r STATUS (Rendszer állapot ellenőrző üzemmód ki-/bekapcsolás) kijelző
SERVICE (Rendszer szervizüzemmód ki-/bekapcsolás) kijelző

6 TIMER (Időzítő beállítás) gombcsoport
7 FORCE (Háttér fütés üzemmód) gomb
8 SERVICE (Rendszerszerviz üzemmód) gomb
9 STATUS (Rendszerállapot ellenőrző üzemmód) gombok
10 ERROR RESET (Hiba törlés) gomb

Megjegyzések

• A pillanatnyi óraidő és nap megadására akkor van szükség, ha:
  – amikor a hálózati feszültséget először kapcsolják a ké- szülékre.
• hosszabb hálózati feszültségkimaradás után, amikor a feszültség visszatér.

- A beállított pillanatnyi óraidő lesz minden időzített működés alapja.

A SPECIÁLIS FUNKCIÓK BEÁLLÍTÁSA

• A kezdeti telepítés után, kézzel állíthatja be a beállításokat. A kezdeti beállítások mindaddig megmaradnak, amíg a használó nem változtatja meg azokat.
• A vezérlőpanel használható többféle elrendezésű telepítésnél is. Bizonyos funkciók esetleg nem alkalmazhatók az Ön készülékénél.

• Ügyeljen arra, hogy a működést (bekapcsolást) jelző LED ne világítson, mielőtt a beállításokat végzi.

• Egyszerre nyomja meg legalább 5 másodpercig a és gombot, hogy belépjen a speciális beállítási üzemmódba. A „SETTING” és a „STATUS” kijelző bekapcsol.

1. Nyomja meg a vagy gombot a funkciók közötti válogatáshoz.
2. Nyomja meg a gombot a funkció megadásához.

3. Nyomja meg a vagy gombot a funkció beiktatására (YES), illetve kiiktatására (NO), vagy a kívánt egyéb opciók beállítására.

4. Nyomja meg a gombot a megadásra.

Beállítás Vezérlő panel kijelzője Leírás

1	ro oī	con	Külső hőmérséklet-szabályozó (YES/NO) (Igen/Nem).Külső hőmérséklet-szabályozó csatlakoztatásának beállítására szolgál.
2	HEATER	CAP	Beltéri kiegészítő fűtés kapacitás beállítás (3 kW / 6 kW / 9 kW)A fűtési teljesítmény csökkentésére szolgál, ha az nem szükséges. Az opciók a típustól függenek.
3	An E i	FrE	A vízrendszer fagyását megakadályozzó funkció (YES/NO) (Igen/Nem).A vízrendszer fagyását megakadályozó funkció a készülék kikapcsolt állapotában.
4	TANK	con	Melegvíz-tartály csatlakoztatás (YES/NO) (Igen/Nem)Melegvíz-tartály csatlakoztatásának beállítása.Megjegyzés: Ha a melegvíztartály csatlakoztatásánál a NO (Nem) beállítást választotta, az 5-től 14-ig pontot hagyja ki.
5	SOLAR	Pry	Napkollektor prioritás (YES/NO) (Igen/Nem)A napkollektor választása a víztartály felmelegítésére.
6	COOL	Pry	Hűtés prioritás (YES/NO) (Igen/Nem)A szoba hűtésének elsődlegességének kiválasztása (COOL+TANK) (Hűtés + Tartály) üzemmódban. Ha a hűtés elsődlegességét választotta (YES) (Igen) a 8–9. pont nem vonatkozik a Hűtés + Tartály üzemmódra.
7	HEAT	Pry	Fűtés prioritás (YES/NO) (Igen/Nem)A szoba fűtésének elsődlegességének kiválasztása HEAT + TANK (Fűtés + Tartály) üzemmódban.Megjegyzés: Ha a fűtés elsődlegességét választotta (YES) (Igen) a 8–9. pont nem vonatkozik a Fűtés+Tartály üzemmódra.
8	COOL/HEAT	int	Hűtés/Fűtés működési időtartam beállításAz időzítő beállítása a víztartály számára Hűtés vagy Fűtés üzemmódban HEAT+TANK (Fűtés+Tartály) vagy COOL + TANK (Hűtés+Tartály) beállítás esetében (0,5 óra ~10 óra között). Ha mind a Fűtés prioritást, mind a Hűtés prioritást YES (Igen)-re választotta, a 8–9. beállítást hagyja ki.
9	TANK	int	Víztartály felmelegítési időtartam beállításAz időzítő beállítása a tartály számára, HEAT+TANK (Fűtés+Tartály), vagy COOL+TANK (Hűtés+Tartály) üzemmódban (5 perc ~ 1 óra 35 perc között).
10	BOOSTER	htr	Háttér fűtés funkció be- vagy kikapcsolása (YES/NO) (Igen/Nem).A háttér fűtés funkció aktiválása vagy kiiktatása.Megjegyzés: Ha a háttér fűtési funkciót kikapcsolta (NO) (Nem), hagyja ki a 11. beállítást.
11	BOOSTER	dly	Háttér fűtés késleltetési idejének beállítása (ON) (Be), ha a tartály hőmérséklete nem érte el a megfelelő hőmérsékletet (20 perc ~ 1 óra 35 perc között).

- Ne használja a készüléket a sterilizálás közben, a leforrázás vagy túlmelegedés megelőzése érdekében zuhanyozás során. - A sterilizálás funkció tartományának beállítását csak márkakereskedő (márkaszerviz) végezze el a helyi előírások és rendelkezések szerint.

12	St rL	Fun	Sterilizálás (YES/NO) (Igen/nem)Sterilizálás beállítása, ha szükséges.Megjegyzés: Ha a sterilzálást kikapcsolta (NO) (Nem), hagyja ki a 13–15. beállítást.
13	Str		A sterilizálás napjának és idejének beállításaA sterilizálás időzítőjének beállítása (csak hetente egyszer, és ez este készenléti állapotban fog működni).
14	St rL	bo i	A sterilizálás hőmérsékletének beállításaA sterilizálási funkció hőmérsékletének beállítása (40 °C ~ 75 °C között).
15	Str	oPr	A sterilizálás időtartama. A sterilizálási hőmérséklet időtartamának, időzítőjének beállítása, amíg a sterilizálási folyamat tartson ( 5 perc ~ 1 óra között).

ALAPVETŐ MÜKÖDTETÉS

A KÉSZÜLÉK BE- VAGY KIKAPCSOLÁSÁRA SZOLGÁL

- Amikor a készülék bekapcsolt állapotban van, a LED világít, és az aktuális kimeneti vízhőmérséklet és a külső környezet hőmérséklete megjelenik a vezérlőpanel kijelzőjén.

A MÜKÖDÉSI ÜZEMMÓDOK KIVÁLASZTÁSA

• Fütés üzemmód (HEAT)

- A fütőtestek/padlófűtés fűtési üzemmódjának ki- vagy bekapcsolása Ebben az üzemmódban a kültéri egység biztosítja a hőt a beltéri egység számára.

- Fütés+ tartály üzemmód (HEAT+TANK)

- Ebben az üzemmódban a kültéri egység fogja biztosítani a szaniter (használati meleg víz) tartály és a beltéri egység számára a fűtést. - Ez az üzemmód nem használható, ha nincs szanitertartály telepítve.

• Tartály üzemmód (TANK)

- A szanitertartály működésének be- vagy kikapcsolására szolgál. - Ebben az üzemmódban a kültéri egység fogja biztosítani a szanitertartály számára a fűtést.

• Hütés üzemmód (COOL)

– A fűtőtest (radiátor) működésének be- vagy kikapcsolására szolgál. Ebben az üzemmódban a kültéri egység fogja biztosítani a hűtési kapacitást a beltéri egységnek.

• Hütés + tartály üzemmód (COOL + TANK)

- Ebben az üzemmódban a kültéri egység fogja biztosítani a hűtési kapacitást a beltéri egységnek. - A beltéri egység fogja vezérelni a háttér fűtést a szanitertartály számára.

ÉLVEZZE A CSENDES KÖRNYEZETET

- Ez a működés csökkenti a kültéri egység zaját. Ebben az esetben csökkenhet a fűtő/hűtő kapacitás.

KIEGÉSZÍTŐ FÜTÉS MÜKÖDÉS

• A kiegészítő fűtés extra fűtési kapacitást szolgáltat hideg külső-téri hőmérséklet során, és csak fűtés üzemmódban működhet a beltéri egység számára, ha ennek a gombnak a megnyomásával bekapcsolta.
• A kiegészítő fűtés automatikusan bekapcsol, ha a beállítási körülmények fennállnak.
• A fütési működés kézzel kikapcsolható a megfelelő gomb újbóli megnyomásával.

RENDSZER ÁLLAPOT ELLENÓRZÓ ÜZEMMÓD

1. Nyomja meg 5 másodpercig a gombot az ÁLLAPOT (STATUS) üzemmódba történő belépéshez.

2. Nyomja meg a vagy gombot, a belépő víz hömérséklete, tartály hömérséklete, kompresszor fordulatszám (frekvencia), vagy a hiba lista ellenőrzésére.

3. Nyomja meg a Gombot az ÁLLAPOT (STATUS) üzemmódból történő kilépéshez.

4. Ha az ÁLLAPOT (STATUS) üzemmódot választotta, a STATUS kijelző bekapcsol.
5. Az ÁLLAPOT (STATUS) üzemmód nem aktiválható, ha a BEÁLLÍTÁS (SETTING) kijelző bekapcsolt állapotban van.

ELÖREHALADOTT MÜKÖDTETÉS

• Nyomatékosan javasoljuk, hogy forduljon a legközelebbi márkakereskedőhöz a vízhőmérséklet megváltoztatása érdekében.
• A vezérlőpanel használatával beállítható a kimenő víz hőmérséklete, és a külső környezet hőmérséklet-tartománya.

RENDSZER BEÁLLÍTÁS ÜZEMMÓD

Működési üzemmód Hőmérséklet kijelző TIMER OUTDOOR ACTUAL HEATER BOOSTER DEEYEST SETTING STATUS SERVICE OPERATION out LO WATER OUTLET Paraméter* BEÁLLÍTÁS kijelző

1. Nyomja meg 5 másodpercig a gombot a BEÁLLÍTÁS (SETTING) üzemmódba történő belépéshez. A SETTING kijelző világít.
2. Nyomja meg a vagy gombot a paraméterek közötti válogatáshoz.
3. A kívánt paraméter kiválasztása után nyomja meg a gombot a paraméter megadására.
4. Nyomja meg a vagy gombot a kívánt hőmérséklet beállítására.
5. Újra nyomja meg a gombot a beállítás megadására.
6. Ismételje meg a 2-től 5-ig terjedő lépéseket más paraméter beállítására.

Működési üzemmód	Paraméter*	Leírás
HEAT	out Lo	Alacsony külső hőmérséklet beállítása (-15 °C ~ 15 °C).
HEAT	out H,	Magas külső hőmérséklet beállítása (-15 °C ~ 15 °C).
HEAT	H20 Lo	Kimeneti víz beállított hőmérséklete alacsony külső környezeti hőmérsékletnél (25 °C ~ 55 °C).
HEAT	H20 H,	Kimeneti víz beállított hőmérséklete magas külső környezeti hőmérsékletnél (25 °C ~ 55 °C).
HEAT	OFF	Beállított hőmérséklet, amelynél a fűtés működése kikapcsoljon (5 °C ~ 35 °C).
HEATER	out ON	Külső környezeti hőmérséklet, amelynél a fűtés működése bekapcsoljon (-15 °C ~ 20 °C).
COOL	SET	Vízhőmérséklet beállítása hűtés üzemmód esetében (5 °C ~ 20 °C)
TANK	SET	Szanitertartály beállított hőmérséklete (40 °C ~ 75 °C).

VÍZHÓMÉRSÉKLET HÓELTOLÁSÁNAK BEÁLLÍTÁSA

(A vízhőmérséklet kismértékű módosítása)

1. 5 másodpercnél rövidebb ideig nyomja meg a gombot.

- Ismételje meg a 3-tól 5-ig terjedő lépéseket, a beállított hőmérséklettől való eltérés beállításának érdekében (–5 °C \~ 5 °C).

Megjegyzések

• Nyomja meg a gombot, vagy várjon 30 másodpercet a BEÁLLÍTÁS (SETTING) üzemmódból történő kilépéshez.
• A beállított hőmérséklet tárolásra kerül, amikor a rendszerben magadásra került.
• A BEÁLLÍTÁS (SETTING) üzemmód nem aktiválható, amikor a szerviz üzemmód (SERVICE) és az ÁLLAPOT (STATUS) kijelző bekapcsolt állapotban (ON) van.

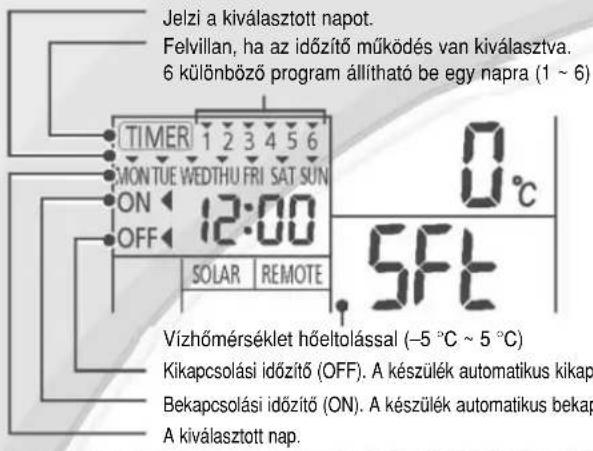

HETI IDŐZÍTŐ BEÁLLÍTÁSA

Jelzi a kiválasztott napot. Felvillan, ha az időzítő működés van kiválasztva. 6 különböző program állítható be egy napra (1 ~ 6) TIMER 1 2 3 4 5 6 MON TUE WEDITHU FRI SAT SUN ON 12:00 OFF SOLAR REMOTE 0°C .5FT Vízhőmérséklet hőeltolással (-5 °C ~ 5 °C) Kikapcsolási időzítő (OFF). A készülék automatikus kikapcsolási időzítő (ON). A készülék automatikus bekapcsolási időzítő (ON). A kiválasztott nap.

Funkció	Lépések
Belépés időzítő üzemmódba	Nyomja meg a gombot.
A nap és idő beállítása	1. Nyomja meg a vagy gombot a kívánt nap kiválasztására.2. Nyomja meg a gombot a megadásra.3. Az „1” szám fog villogni, ezután nyomja meg a gombot az 1-es program kiválasztására.4. Nyomja meg a gombot az időzítő be- vagy kikapcsolására.5. Nyomja meg az vagy gombot a kívánt idő kiválasztására.Beállíthatja az időzítővel a územmódokat és a kívánt vízhőmérséklet eltolást is .6. Nyomja meg a gombot az 1-es program megadására. A kiválasztott nap világító „ ▼” jellel lesz jelezve.▪ 2 másodperc múlva a kijelző a következő programra lép.7. Ismételje meg a 4-től 7-ig terjedő lépéseket a további 2-től 6-ig terjedő programokhoz.▪ Az időzítő programozása alatt, ha 30 másodpercig nem nyom meg egy gombot sem, vagy a gombot megnyomja, az éppen meglévő beállítások megadásra kerülnek, és az időzítő programozása befejeződött.
Hozzáadás/módosítás az időzítőben	Ismételje meg a fenti lépéseket.
Az időzítő kiiktatása	Nyomja meg a , majd a gombot.
A időzítő beiktatása	Nyomja meg a , majd a gombot.
Az időzítő ellenőrzése	1. Nyomja meg a gombot.2. Nyomja meg a vagy gombot, amíg a kívánt napot nem mutatja, majd nyomja meg a gombot a kiválasztás megadására.3. Nyomja meg a vagy gombot a beállított programok ellenőrzésére.
Az időzítő törlése	1. Nyomja meg a gombot.2. Nyomja meg a ▲ vagy ▼ gombot, amíg a kívánt nap megjelenik, majd nyomja meg a gombot a kiválasztás jóváhagyására.3. Nyomja meg a gombot a program beállításához történő belépéshez.4. Nyomja meg a vagy gombot, amíg a kívánt program megjelenik.5. Nyomja meg a gombot a program törlésére.

Megjegyzések

• Az időzítő, a hét minden napjára (hétfőtől vasárnapig), naponta 6 programmal rendelkezik.
• Amikor a készülék a bekapcsolt időzítő által kapcsol be, az előzőleg beállított hőmérsékletet fogja alkalmazni a kimenő víz hőmérsékletének beállítására.
• Ugyanazt az időzítő programot nem lehet beállítani ugyanarra a napra.
• Kiválaszthat az összes napra ugyanolyan időzítő programot.
• Segít az energia-megtakarításban az, hogy minden megadott napra Ön 6-féle programot tud beállítani.

BELTÉRI EGYSÉG

- Kapcsolja ki a hálózati tápfeszültség-ellátást, mielőtt tisztítja a készüléket.

TISZTÍTÁSI ÚTMUTATÁSOK

• Ne használjon benzint, festékhígítót vagy súrolóport a tisztításhoz.
• A tisztításhoz szappant vagy semleges kémhatású (\~pH7) háztartási tisztítószert használjon.
• Ne használjon 40 °C-nál melegebb vizet a tisztításhoz.

ÖTLET

- A készülék optimális teljesítményének biztosítása érdekében rendszeres időközönként végezze el a tisztitást, karbantartást. Kérjük, forduljon a megfelelő márkaszervizhez.

- Ne nyomja meg vagy üsse meg az üvegborítást kemény, hegyes tárggyal. Ez károsíthatja a készüléket.

- Biztosítsa, hogy a víznyomás 0,05–0,3 MPa között legyen. (0,1 MPa = 1 bar)

- Ha a víznyomás kívül esik a fenti tartományon, forduljon a márkakereskedőhöz (márkaszervizhez).

BELTÉRI EGYSÉG ÉS VEZÉRLÓPANEL

• Ne freccsenjen a készülékre közvetlenül víz.
• Puha, száraz kendővel törölje le a készüléket.

KÜLSŐ SZÚRŐ

• Legalább évente egyszer tisztítsa meg a külső szűrőt. Ennek elmulasztása esetén a szűrő eltömődhet, és emiatt a készülék meghibásodik. Kérjük, forduljon a márkakereskedőhöz (márkaszervizhez).

KÜLTÉRI EGYSÉG

• Ne legyen akadály a levegő belépő és kilépő nyílásoknál, ez a teljesítmény csökkenését, vagy meghibásodást okozhat. Távolítsa el az akadályt a ventiláció biztosítására.
• Tél során távolítsa el és tisztítsa meg a hótól a kültéri egység környezetét, hogy a hó ne boríthassa el a levegő belépő és kilépő nyilásokat.

FELÜLVIZSGÁLAT

• A készülék optimális teljesítményének biztosítása érdekében időszakonként vizsgálja meg a készüléket. A külső szűrót, a földelési hálózatot pedig rendszeres időközönként ellenőrizze. A karbantartást lehetőleg a márkaszerviz végezze.
• Távolítson el minden akadályt a kültéri egység levegő belépő és kilépő nyilásaitól.

HA HOSSZABB IDEIG NEM HASZNÁLJA A KÉSZÜLÉKET

- Kapcsolja ki a hálózati tápfeszültség-ellátást.

AMIKOR A SZERVIZT KELL HÍVNIA

KAPCSOLJA KI A TÁPFESZÜLTSÉG-ELLÁTÁST, majd forduljon a márkaszervizhez a következő esetekben:

• Rendellenes zaj hallatszik működés közben.
• Víz/idegen anyag került a vezérlőpanelbe.
  • Víz szivárog a beltéri egységből.
• A hálózati biztosító ismételten kikapcsol.
  • A hálózati kábel rendellenesen meleg.

A következő jelenségek nem jelentenek meghibásodást.

JELENSÉG	OK
Áramlási zaj hallatszik működés közben.	Hűtőközeg áramlik a készülék belsejében.
Újraindításnál néhány perc telik el a működésig.	A késleltetés a készülék kompresszorának védelmét szolgálja.
A kültéri egységből víz vagy gőz távozik.	Páralecsapódás vagy pára keletkezett a csöveken.
A kültéri egységből gőz távozik fűtés üzemmódban.	Ez a leolvasztási működésből adódik a hőkicserélőnél.
A kültéri egység nem működik.	Amikor a kültéri hőmérséklet kívül esik a működési tartományon, a hőszivattyú rendszer védelme működésbe lép.
A levegő-víz hőszivattyú rendszer működése kikapcsol.	A hőszivattyú rendszer védelmi funkcióval rendelkezik. A kompresszor leáll, ha belépő (visszamenő) vízhőmérséklet alacsonyabb, mint 18 °C. A kiegészítő fűtés bekapcsolódik, amíg belépő vízhőmérséklet a 23 °C-ot el nem éri.
A rendszer nehezen fűt fel.	Fűtésnél a beltéri egységgel együtt a padlófűtés vagy a fűtőtest is működik egyszerre, előfordulhat, hogy a meleg viz hőmérséklete alacsony, és ez okozza, hogy a padlófűtés vagy a fűtőtest felfűtése gyenge.Amikor a külső tér hőmérséklete alacsony, nehéz meleget előálítani.Hóréteg borítja és elzárja a levegő kilépő és a belépő nyílásokat a kültéri egységen.Ha a kimenő víz beállított hőmérséklete alacsony, esetleg nehéz fűteni.
A rendszer nem tud melegíteni azonnal.	Ez a hőszivattyú természetéből adódik, mivel bizonyos időre van szükség, amíg a vizet felmelegíti, amikor a készüléket hideg állapotban indítják.
A kiegészítő fűtés automatikusan bekapcsolódik, bár ez nincs beál-lítva.	A kiegészítő fűtés bekapcsolódása a beltér egység hőkicserélő-jének a védelmét szolgálja.
A működés automatikusan bekapcsolódik, bekapcsolt időzítő nél-kül.	A sterilizáló időzítő bekapcsolt.

Ellenőrizze a következőket, mielőtt a szervizhez fordulna.

JELENSÉG	ELLENŐRZÉS
A fűtés működése nem kellően hatékony.	Megfelelően állítsa be a hőmérsékletet.A fűtőradiátorok vagy a hűtőrendszer szelepei zártak.Távolítson el minden akadályt a kültéri egység levegő belépő és kilépő nyílásaitól.
Zaj hallatszik működés közben.	Ellenőrizze, hogy a készülék vízszintesen van-e telepítve, vagy a burkolat megfelelően van-e zárva.
A készülék nem működik.	Ellenőrizze, hogy a biztosító nem lépett-e működésbe.
A bekapcsolást jelző LED nem világít, vagy a vezérlőpanel sötét.	A hálózati tápfeszültség ki van kapcsolva, vagy a hálózati feszültség kimaradt.

HIBAELHÁRÍTÁS (folytatás)

A bekapcsolást (működést) jelző LED villog és hibakód jelenik meg a vezérlőpanelen.

TIMER 1 2 3 4 5 6 MON TUE WEDTHU FRI SAT SUN ON ← H 16 OFF ←

• Kapcsolja ki a készüléket és mondja el a hibakódot a márkaszerviznek.
• Az időzített működés törlődik, amikor hibakód jelenik meg.

Háttér fűtés üzemmód gomb

- Abban az esetben, amikor meghibásodott a levegő–víz hőszivattyú, a háttér fűtés használható a fűtővíz felmelegítésére.

Nyomja meg a gombot a háttér fűtőegység bekapcsolására.

- Nyomja meg az gombot a háttér fűtés működésének kikapcsolására.

- A háttér fűtés üzemmódban semmilyen más működés nem lehetséges.

KÖRNYEZETVÉDELMI INFORMÁCIÓK

Információk a végfelhasználók számára az elhasználódott (elöregedett) készülékek összegyűjtéséről, illetve az azoktól történő megszabadulásról.

Ez a jelzés a termékeken, csomagoláson és/vagy a hozzá tartozó dokumentációban azt jelzi, hogy az elhasználódott elektromos, elektronikus termékeket nem szabad az általános háztartási hulladékba keverni. Az elhasználódott termékek megfelelő kezelésének, visszanyerésének és újrahasznosításának érdekében azokat az erre kijelölt gyűjtőhelyekre vigye az Ön nemzeti előírásai, és az Európai Unió 2002/96/EK és 2006/66/EK direktívái szerint.

Ezeknek a termékeknek a megfelelő kezelése segíteni fog az értékes anyagok megtakarításában, és megelőzi bármilyen, az emberi egészségre és környezetre káros hatásokat, amely a helytelen hulladékkezelésből adódhat. Az elhasználódott készülékek összegyűjtéséről és újrahasznosításáról a további információkat a legközelebbi begyűjtési helyről a helyi hatóságoktól, a hulladékgyűjtőtől, illetve a kereskedőtől kaphat, ahol a készüléket vásárolta.

Esetleg büntetést alkalmazhatnak az ilyen hulladékok nem megfelelő megsemmisítéséért a nemzeti előírások szerint.

Kereskedelmi felhasználók részére az Európai Unióban

Az elektromos és elektronikus készülékek hulladékként történő kezelése érdekében forduljon a kereskedőhöz vagy a szállítóhoz további információkért.

Hulladékkezelés az Európai Unión kívüli országokban

Ezek a jelzések csak az Európai Unió tagországai részére érvényesek.

Ha elhasználódott készülékét hulladékként kívánja kezelni, forduljon a helyi hatóságokhoz, vagy kereskedőhöz a megfelelő hulladékkezelési eljárásról.

Adatlap

a háztartási fütőberendezések energiafelhasználásának ismérveiröl való tájékoztatásról szóló 88/2003. (XII. 16.) GKM rendelet alapján

A gyártó védjegye: Panasonic
Importáló neve, címe: Panasonic Marketing Europe GmbH. South-East Europe Fióktelep 1117 Budapest, Neumann János utca 1.
A beltéri egység típusazonosítója:	WH-SDC09C3E8 WH-SDC12C9E8 WH-SDC14C9E8 WH-SDC16C9E8 (WH-SDC09C3E8-1) (WH-SDC12C9E8-1) (WH-SDC14C9E8-1) (WH-SDC16C9E8-1)
A kültéri egység típusazonosítója:	WH-UD09CE8 WH-UD12CE8 WH-UD14CE8 (WH-UD09CE8-1) (WH-UD12CE8-1) (WH-UD14CE8-1) (WH-UD16CE8-1)
Fütési teljesítmény +7 °C-on (kW):	9,0	12,0	14,0	16,0
Energiahatékonysági besorolás +7 °C-on, 35 °C-os fütővíznél:	4,74	4,67	4,50	4,23
Fütési teljesítmény -7 °C-on (kW):	9,00	10,00	10,70	11,4
Energiahatékonysági besorolás -7 °C-on, 35 °C-os fütővíznél:	2,81	2,70	2,62	2,55
Fütés teljesítmény -15 °C-on (kW):	8,30	8,90	9,50	10,30
Energiahatékonysági besorolás -15 °C-on, 35 °C-os fütővíznél:	2,55	2,43	2,35	2,33
Hütési teljesítmény 35 °C-on (kW):	7,00	10,00	11,50	12,20
Energiahatékonyság besorolás 35 °C-on, 7/12 °C-os hütővíz hómérseklet esetén:	3,11 2,82	2,61	2,54
A berendezés típusa:	Fütő/hütő	Fütő/hütő	Fütő/hütő	Fütő/hütő
Fütő üzemmód:	Léghűtés	Léghűtés	Léghűtés	Léghűtés
Zajteljesítmény a kültéri egységnél [dB(A)]:	65	66	71	68

Műszaki adatok

Kültéri egységek

	WH-UD09CE8 WH-UD12CE8 WH-UD14CE8 WH-UD16CE8(WH-UD09CE8-1) (WH-UD12CE8-1) (WH-UD14CE8-1) (WH-UD16CE8-1)
Hálózati feszültség	Háromfázisú, ~ 3 · 400 V; 50 Hz
Fütési teljesítmény +7 °C-on(kW)	9,0 12,0 14,0	6,0
Fütési teljesítmény -7 °C-on(kW) 9,0 10,0 10,7 11,4
Fütési teljesítmény -15 °C-on(kW) 8,3 8,9 9,5 10,3
Hütési teljesítmény 35 °C-on(kW) 7,0 10,0	11,5 12,2
Hangnyomás szint[dB (A)]	49	50	51	53
Hangteljesítmény szint[dB (A)]	65	66	71	68
Működési tartománykültéri hőmérséklete(°C)	-20 ~ 35	-20 ~ 35	-20 ~ 35	-20 ~ 35
Kimenő víz hőmérséklete-2 °C / -7 °C / -15 °Ckülső hőmérsékleten(°C)	25 ~ 55	25 ~ 55	25 ~ 55	25 ~ 55
Fütőközeg (R410A) tömege(kg)	2,75	2,75 2,75 2,75
Méretek(magasság · szélesség· mélység)(mm)	1340· 900· 320	1340· 900· 320	1340· 900· 320	1340· 900· 320
Tömeg(kg)	106 106	106 106

Műszaki adatok (folytatás)

Beltéri egységek

	WH-SDC09C3E8 WH-SDC12C9E8 WH-SDC14C9E8 WH-SDC16C9E8(WH-SDC09C3E8-1) (WH-SDC12C9E8-1) (WH-SDC14C9E8-1) (WH-SDC16C9E8-1)
Hálózati feszültség Háromfázisú, ~ 3 · 400 V; 50 Hz
Beépített fűtőelem teljesítménye 3 9 9 9(kW)
Elektromos teljesítmény-felvétel fűtés/hűtés 1,9 / 2,25 2,57 / 3,53 3,11/ 4,40 3,78 / 4,80(kW)
Névleges üzemi és indítási áramfelvétel fűtés/hűtés(A)	2,90 / 3,40	3,90 / 5,30	4,70 / 6,60	5,70 / 7,20
Max. áramfelvétel(A)	13,0	13,0	13,0	13,0
Szivattyú sebesség-fokozatainak száma/max. teljesítményfelvétel(W)	3/190	3/190	3/190	3/190
Méretek(magasság · szélesség · mélység)(mm)	892· 502· 353	892· 502· 353	892· 502· 353	892· 502· 353
Tömeg(kg)	51	52	52	52
Napkollektor és kazán csatlakozási lehetőség	igen	igen	igen	igen

Meghatalmazott képviselet az EU-ban:
