Domande frequenti - WHUD09JE5 PANASONIC

Come attivare la modalità turbo caldo?

Dal menu rapido, seleziona l'icona 'Riscaldamento Turbo' e premi il pulsante di conferma. La modalità Turbo dura 30, 60 o 90 minuti a tua scelta.

Come programmare la modalità silenziosa?

Nel menu rapido, seleziona 'Modalità Silenzio', poi 'Silenzio prog.' per definire le fasce orarie e il livello di silenzio (da 1 a 3).

Come forzare il riscaldamento supplementare?

Seleziona 'Forza riscaldamento' dal menu rapido. Questo attiva la resistenza elettrica di emergenza. Attenzione: questa modalità si disattiva automaticamente se l'apparecchio viene spento.

Come bloccare il telecomando?

Nel menu rapido, scegli l'icona 'Blocco telecomando', poi 'Sì'. Ti verrà chiesta una password (4 cifre). Per sbloccare, premi un tasto e inserisci il codice.

Cosa fare se ho dimenticato la password di blocco?

Metti l'apparecchio in standby (Standby). Sul telecomando, tieni premuti i tasti ↗ e ➩ per 5 secondi. La password verrà reimpostata a 0000 e il telecomando sbloccato.

Come sbrinare i tubi congelati?

Dal menu rapido, seleziona 'Forza sbrinamento' e conferma. Viene visualizzato 'Richiesta accettata'. Lo sbrinamento forzato ha quindi inizio.

Come resettare un codice di errore?

Assicurati che tutte le unità siano spente. Dal menu rapido, seleziona 'Reset codici di errore' e conferma. Le impostazioni precedenti verranno ripristinate.

È possibile programmare il climatizzatore per ogni giorno della settimana?

Sì, utilizza la funzione 'Prog. sett.' nel menu rapido. Puoi definire fino a 6 programmi al giorno con orari, temperature e modalità (incluso per 2 zone se configurato).

Come forzare una carica di acqua calda sanitaria (ACS)?

Nel menu rapido, seleziona 'Deroga forzata per 1 carica ACS' e conferma. La resistenza ACS si avvierà per produrre acqua calda.

La modalità silenziosa può essere programmata?

Sì, dopo aver attivato la modalità silenziosa, puoi entrare in 'Silenzio prog.' per definire fino a 6 fasce orarie con livelli di silenzio (0 = disattivato, da 1 a 3 = attivo).

MANUALE UTENTE WHUD09JE5 PANASONIC

Guida rapida dei menu

Idromodulo aria-acqua + serbatoio

Istruzioni per l'installazione allegate.

Per il numero di serie e l'anno di produzione, fare riferimento alla targhetta di identificazione.

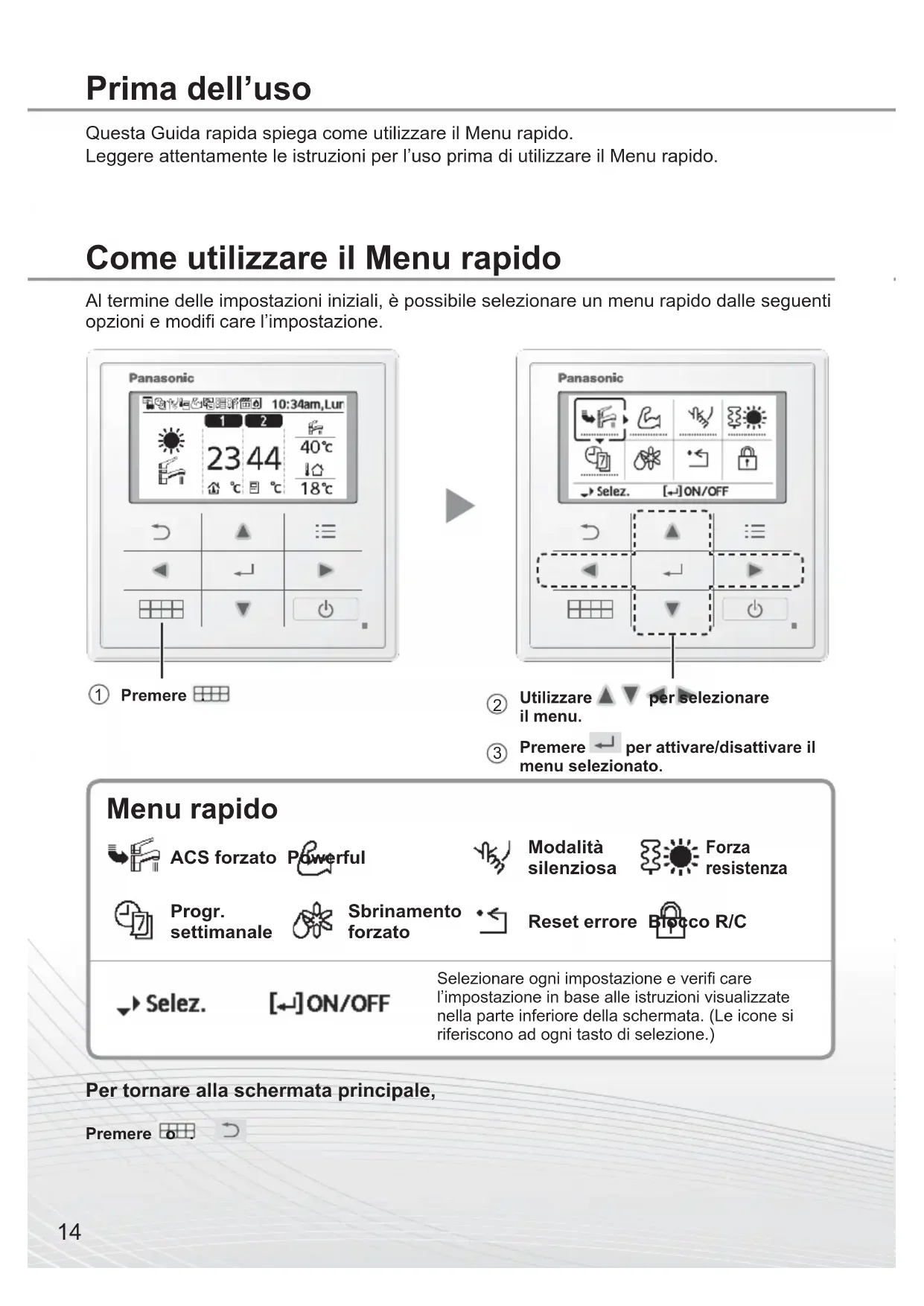

Questa Guida rapida spiega come utilizzare il Menu rapido.

Leggere attentamente le istruzioni per l'uso prima di utilizzare il Menu rapido.

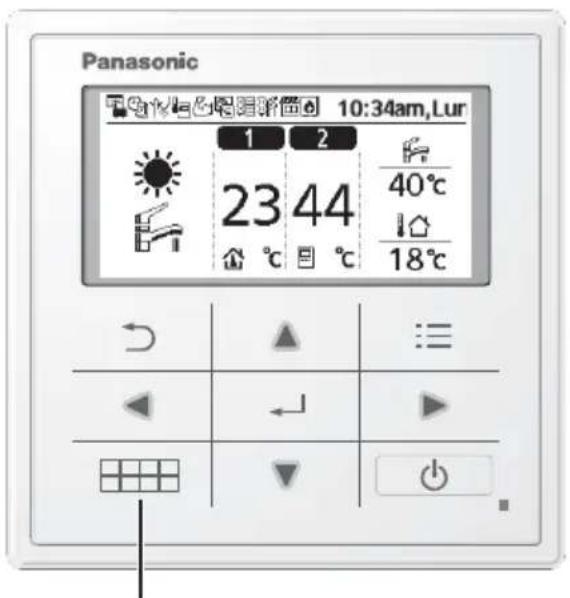

Come utilizzare il Menu rapido

Al termine delle impostazioni iniziali, è possibile selezionare un menu rapido dalle seguenti opzioni e modifi care l'impostazione.

② Utilizzare ▲ ▼ per selezionare il menu.
③ Premere ← per attivare/disattivare il menu selezionato.

Menu rapido

ACS forzato

Modalità silenziosa

Forza resistenza

Progr. settimanale

Sbrinamento forzato

Reset errore

Selezionare ogni impostazione e verifi care l'impostazione in base alle istruzioni visualizzate nella parte inferiore della schermata. (Le icone si riferiscono ad ogni tasto di selezione.)

Per tornare alla schermata principale,

Premere

Note sull'icona operativa

Esempio:

- Icona operativa indicata con “...”=OFF

- Icona operativa indicata con “ ” = ON

Selezionare questa icona per attivare o disattivare la funzione ACS forzata.

Premere per confermare la scelta.

• ACS forzato è disattivato.

• ACS forzato è attivato.

Nota:

• ACS forzato è disattivato quando Resistenza forzata è attivata.
• Quando ACS forzato è disattivato, il funzionamento e la modalità tornano allo stato precedentemente memorizzato.

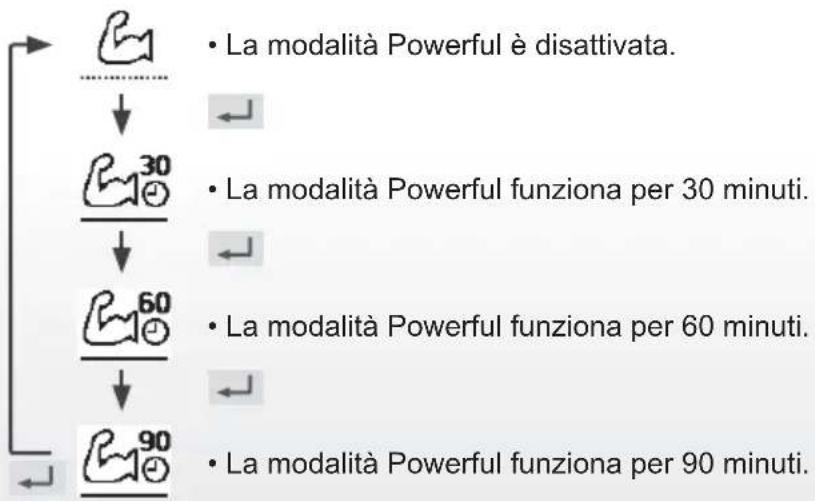

Selezionare questa icona per azionare in a massima potenza l'impianto di riscaldamento/raffreddamento.

Premere per confermare la scelta.

(II funzionamento Powerful si avvia circa 1 minuto dopo la pressione di

Nota:

- La modalità Powerful viene disabilitata quando si spegne il funzionamento.

Selezionare questa icona per un funzionamento silenzioso.

Premere per confermare la scelta.

(Il funzionamento silenzioso si avvia circa 1 minuto dopo la pressione di ← .)

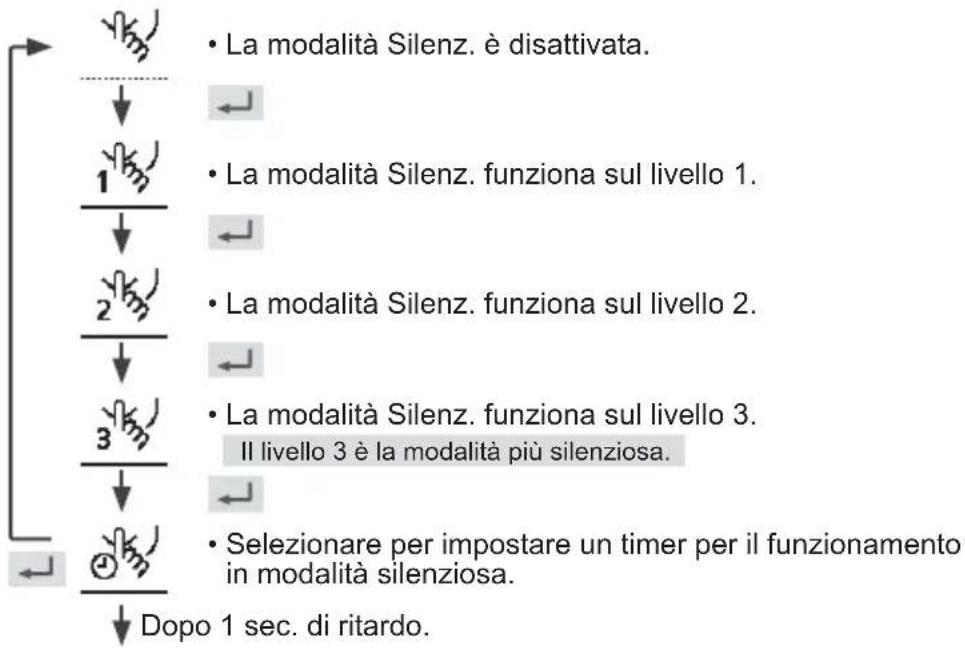

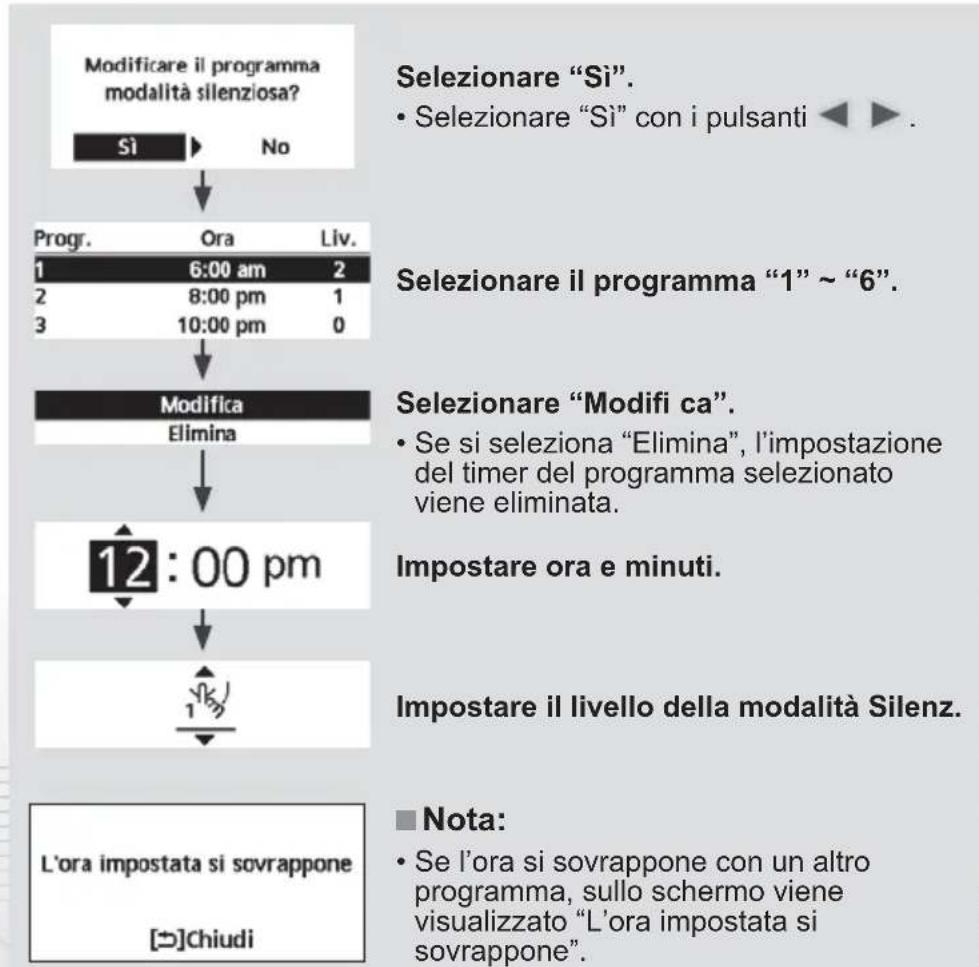


Selezionare per forzare l'attivazione della resistenza.

Premere per confermare la scelta.

(La modalità Resistenza forzata si avvia circa 1 minuto dopo aver premuto ↗)

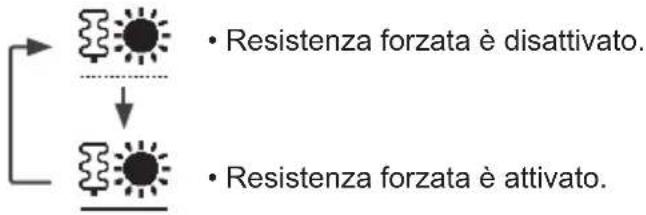


Nota:

- Resistenza forzata viene disabilitata quando l'operazione è già attivata e viene visualizzato "Disattivato perché funzionamento attivo".

Disattivato perché funzionamento attivo

[⊃]Chiudi

Selezionare questa icona per eliminare (annullare) o passare a Progr. settimanale preimpostato.

Premere per confermare la scelta.

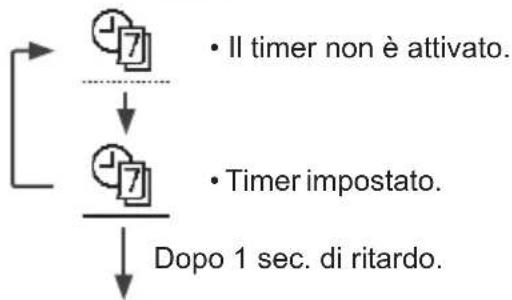


Selezionare "Sì".

- Se si seleziona "No", si torna alla schermata principale.

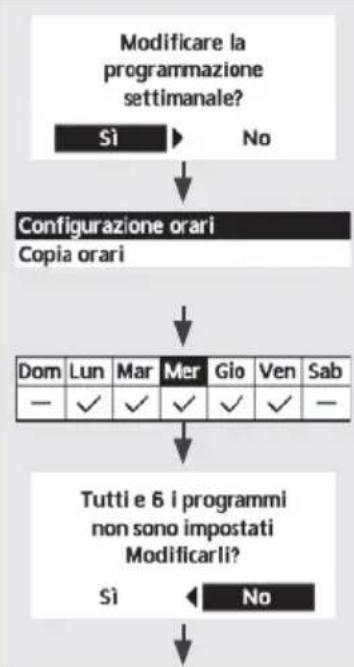


• Configurazione orari: Selezionare Configurazione orari per modificare Progr. settimanale.
• Copia orari: Selezionare per copiare una confi gurazione orario.

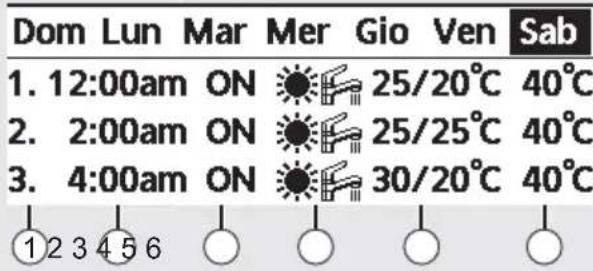

[Esempio di Confi gurazione orari]

Selezionare il giorno in cui eseguire la modifi ca con i pulsanti

Se non sono preimpostati tutti i 6 programmi, viene visualizzata questa schermata.

①Selezionare il programma “1” \~ “6”.
②Impostare l'ora e i minuti del timer.
③Selezionare ON/OFF del timer.
④Selezionare la modalità operativa.

⑤ Impostare la temperatura delle zone 1 e 2 (se il sistema dispone di impostazione di 2 zone).

⑥Impostare la temperatura del serbatoio.

Nota:

• Il timer viene disabilitato quando si attiva Riscaldatore forzato o si abilita SW risc./raff.
• Se si è preimpostato Progr. settimanale su 2 zone, si deve ripetere la stessa procedura sulla zona 2.

Selezionare per avviare la funzione sbrinamento.

Premere per confermare la scelta.

(Quando si accetta la modalità, viene visualizzata la seguente schermata.)

Richiesta accettata

[⊃]Chiudi

Simple black arrow pointing left inside a gray rounded square frame (no text or symbols)

Reset errore

Selezionare per ripristinare le precedenti impostazioni quando si verifi ca un errore.

Premere per confermare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

- Assicurarsi che tutte le unità siano spente prima di selezionare questa modalità che ripristina le impostazioni predefi nite dell'intero sistema.

Simple icon of a padlock inside a square frame (no text or symbols)

Blocco R/C

Selezionare per bloccare il telecomando.

Premere per confermare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Selezionare "Sì".

(La schermata principale viene bloccata.)

- Se si seleziona "No", si torna alla schermata principale.

Per sbloccare il telecomando

Premere un tasto.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Immettere 4 cifre della password

(se la password è corretta, la schermata viene sbloccata).

Per ripristinare la password dimenticata (nella schermata di funzionamento OFF)

Premere continuamente, e per 5 secondi.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Selezionare "Reset".

(Lo schermo si spegne dopo 3 secondi.)
