WHUD09JE5 - Klimaanlage PANASONIC - Kostenlose Bedienungsanleitung

Produkttyp	Reversible Klimaanlage (Wärmepumpe)
Marke und Modell	Panasonic WHUD09JE5
Stromversorgung	230 V ~ 50 Hz
Kühlleistung	Etwa 2,5 kW (typische Schätzung)
Heizleistung	Etwa 3,2 kW (typische Schätzung)
Kältemittel	R32 oder R410A (je nach Modell)
Betriebsmodi	Kühlen, Heizen, Auto, Entfeuchten, Lüften
Fernbedienung	Kabelgebunden oder Infrarot (je nach Version)
Turbo-Heizfunktion	Leistungsmodus, um die Solltemperatur schnell zu erreichen (einstellbare Dauer bis 90 Min)
Leiser Modus	3 programmierbare Stufen der Lautstärke
Elektrische Zusatzheizung	Manuelles oder programmiertes Zuschalten der Heizung
Warmwasserbereitung	Erzwungene Warmwasserladung über Heizstab
Wochenprogrammierung	Bis zu 6 Programme pro Tag, Temperatur- und Moduseinstellung für 1 oder 2 Zonen
Zwangsabtauung	Zum Abtauen gefrorener Rohre
Zurücksetzen der Fehlercodes	Vorherige Einstellungen bei Fehler wiederherstellen
Fernbedienungssperre	Passwortschutz (4-stellig), zurücksetzbar
Integrierte Uhr	Ja, für Zeitprogrammierung
2-Zonen-Verwaltung	Möglich, wenn das System es zulässt (getrennte Einstellung)
Kompatibilität mit Sommer-/Winterkontakt	Ja (in Anmerkungen erwähnt)
Wartung und Reinigung	Filter regelmäßig reinigen, Lüftungsöffnungen überprüfen
Gewicht Innengerät	Etwa 10-15 kg (Schätzung)
Abmessungen Innengerät (ca.)	800 x 300 x 250 mm (B x H x T)

Häufig gestellte Fragen - WHUD09JE5 PANASONIC

Wie aktiviere ich den Turbo-Heizmodus?

Wählen Sie im Schnellmenü das Symbol 'Turbo-Heizen' und drücken Sie die Bestätigungstaste. Der Turbo-Modus dauert je nach Wahl 30, 60 oder 90 Minuten.

Wie programmiere ich den leisen Modus?

Wählen Sie im Schnellmenü 'Leiser Modus', dann 'Leise Progr.' um Zeiträume und Lärmstufe (1 bis 3) festzulegen.

Wie schalte ich die Zusatzheizung ein?

Wählen Sie 'Heizung erzwingen' im Schnellmenü. Dadurch wird die elektrische Zusatzheizung aktiviert. Achtung: Dieser Modus wird automatisch deaktiviert, wenn das Gerät ausgeschaltet wird.

Wie sperre ich die Fernbedienung?

Wählen Sie im Schnellmenü das Symbol 'Fernbedienungssperre', dann 'Ja'. Sie werden nach einem 4-stelligen Passwort gefragt. Zum Entsperren drücken Sie eine Taste und geben den Code ein.

Was tun, wenn ich das Sperr-Passwort vergessen habe?

Schalten Sie das Gerät aus (Standby). Halten Sie auf der Fernbedienung die Tasten ↗ und ➩ 5 Sekunden lang gedrückt. Das Passwort wird auf 0000 zurückgesetzt und die Fernbedienung entsperrt.

Wie tauen Sie gefrorene Rohre ab?

Wählen Sie im Schnellmenü 'Abtaue erzwingen' und bestätigen Sie. Eine Bestätigungsmeldung erscheint. Die Zwangsabtauung beginnt.

Wie setze ich einen Fehlercode zurück?

Stellen Sie sicher, dass alle Geräte ausgeschaltet sind. Wählen Sie im Schnellmenü 'Fehlercode zurücksetzen' und bestätigen Sie. Die vorherigen Einstellungen werden wiederhergestellt.

Ist es möglich, die Klimaanlage für jeden Wochentag zu programmieren?

Ja, verwenden Sie die Funktion 'Wochenprog.' im Schnellmenü. Sie können bis zu 6 Programme pro Tag mit Zeiten, Temperaturen und Modi festlegen (auch für 2 Zonen, falls konfiguriert).

Wie erzwinge ich eine Warmwasserladung (WW)?

Wählen Sie im Schnellmenü 'Erzwungene Ausnahme für 1 WW-Ladung' und bestätigen Sie. Der WW-Heizstab wird eingeschaltet, um Warmwasser zu erzeugen.

Kann der leise Modus programmiert werden?

Ja, nach Aktivierung des leisen Modus können Sie in 'Leise Progr.' bis zu 6 Zeitbereiche mit Lärmstufen (0 = aus, 1 bis 3 = aktiv) festlegen.

BEDIENUNGSANLEITUNG WHUD09JE5 PANASONIC

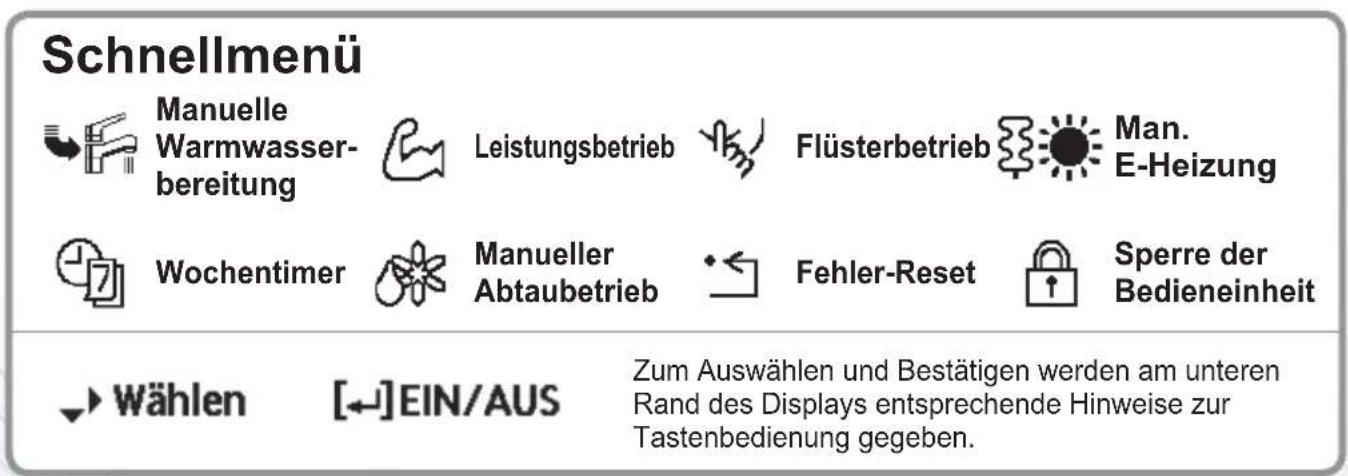

Schnellmenü-Anleitung

Luft/Wasser-Hydromodul + Warmwasserspeicher

Installationsanleitung liegt bei

Auf dem Typenschild fi nden Sie Seriennummer und Baujahr.

Hızlı Menü Kılavuzu

Diese Kurzanleitung beschreibt die Verwendung des Schnellmenüs.

Bitte lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Schnellmenü verwenden.

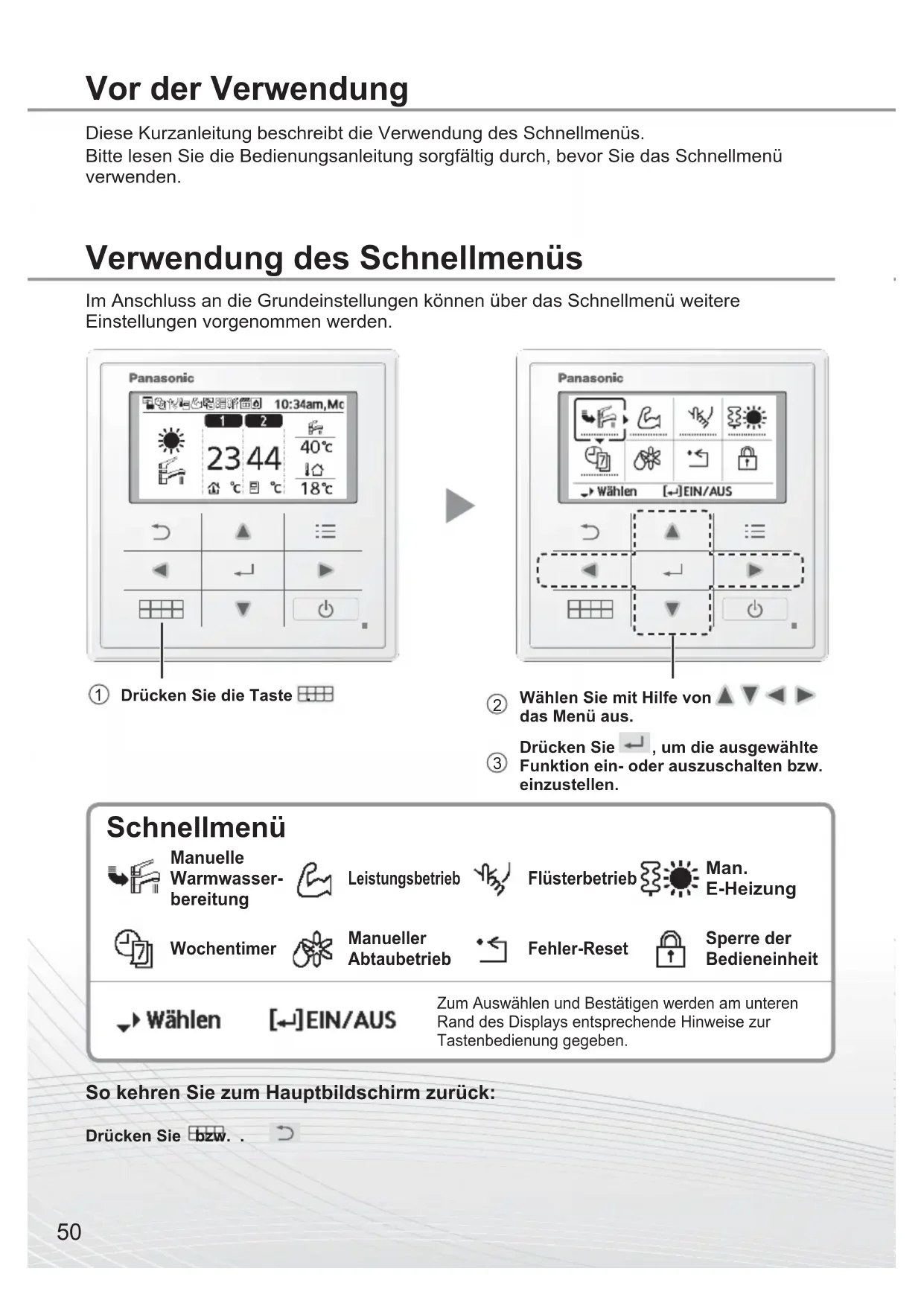

Verwendung des Schnellmenüs

Im Anschluss an die Grundeinstellungen können über das Schnellmenü weitere Einstellungen vorgenommen werden.

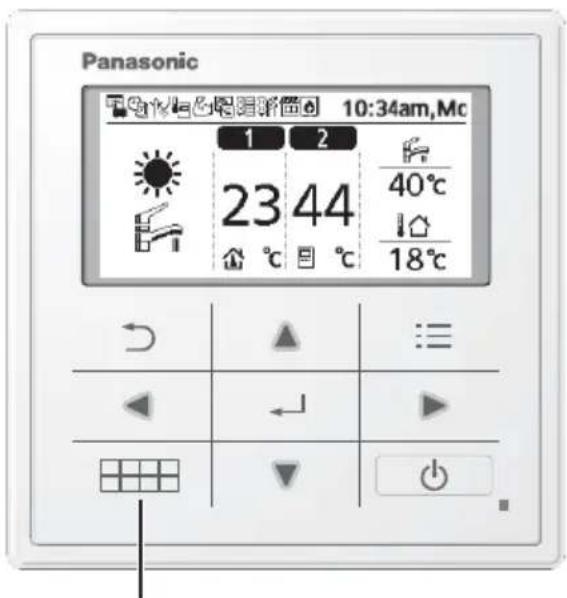

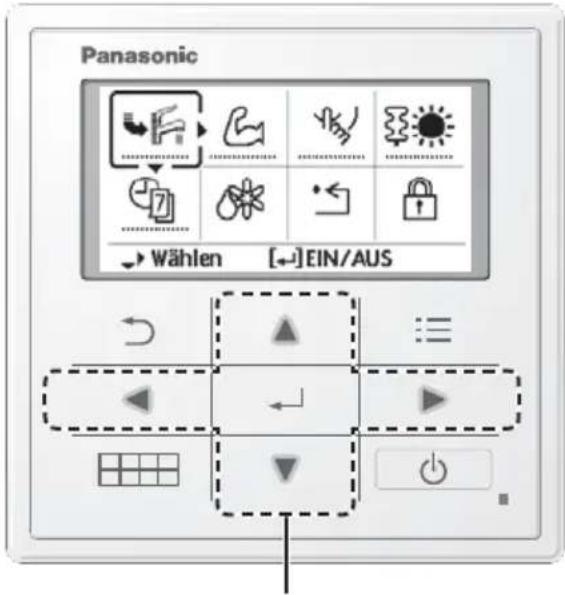

① Drücken Sie die Taste

② Wählen Sie mit Hilfe von das Menü aus.

③ Drücken Sie ←, um die ausgewählte Funktion ein- oder auszuschalten bzw. einzustellen.

So kehren Sie zum Hauptbildschirm zurück:

Drücken Sie bzw. .

Hinweise zum Betriebssymbol

Beispiel:

• Betriebssymbol, “=AUS
- Betriebssymbol, “= EIN

Manuelle Warmwasserbereitung

Wählen Sie dieses Symbol, um die Warmwasserbereitung manuell ein- bzw. auszuschalten.

Drücken Sie, um die Auswahl zu bestätigen.

• „Manuelle Warmwasserbereitung“ ist ausgeschaltet.
• „Manuelle Warmwasserbereitung“ ist eingeschaltet.

Hinweise:

• „Manuelle Warmwasserbereitung“ ist deaktiviert, wenn „Manueller Heizbetrieb“ eingeschaltet ist.
• Wenn „Manuelle Warmwasserbereitung“ ausgeschaltet wird, kehrt das Gerät wieder zur vorherigen Betriebsart und zum vorherigen Betriebszustand zurück.

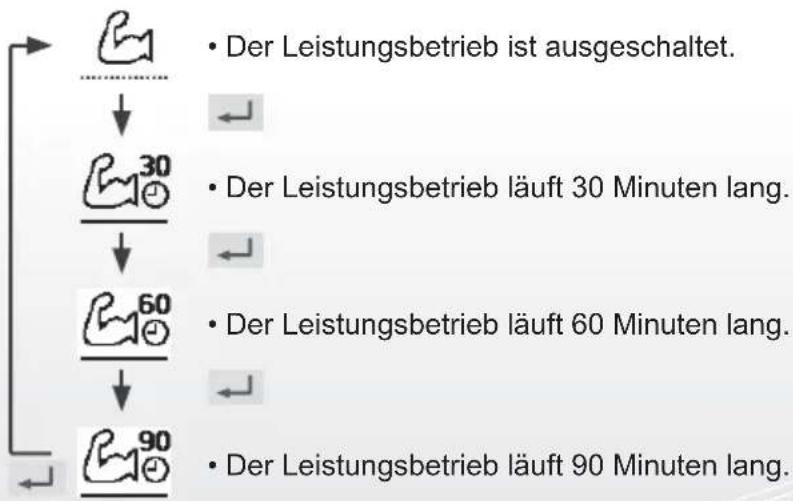

Wählen Sie dieses Symbol, um das Heiz-/Kühlsystem mit erhöhter Leistung zu betreiben.

Drücken Sie, um die Auswahl zu bestätigen.

(Der Leistungsbetrieb beginnt ca. 1 Minute, nachdem gedrückt wird.)

    B --> L["• Der Leistungsbetrieb ist ausgeschaltet."]
    C --> M["←"]
    D --> N["• Der Leistungsbetrieb läuft 30 Minuten lang."]
    E --> O["←"]
    F --> P["• Der Leistungsbetrieb läuft 60 Minuten lang."]
    G --> Q["←"]
    H --> R["• Der Leistungsbetrieb läuft 90 Minuten lang."]

Hinweis:

- Der Leistungsbetrieb wird deaktiviert, wenn das Gerät ausgeschaltet wird.

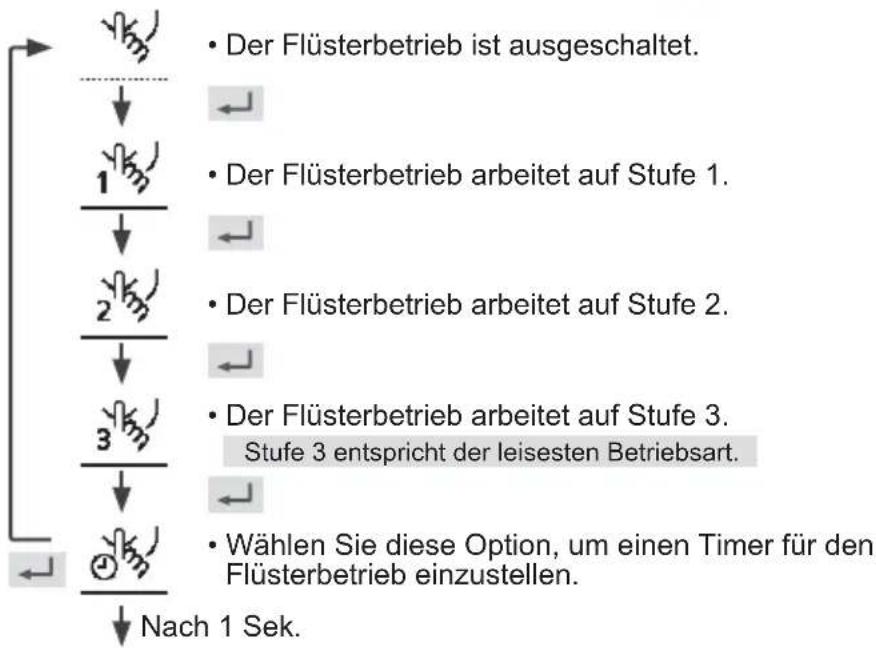

Wählen Sie dieses Symbol, damit das Gerät mit reduziertem Schallpegel betrieben wird.

Drücken Sie um die Auswahl zu bestätigen.

(Der Flüsterbetrieb beginnt ca. 1 Minute, nachdem gedrückt wird.)


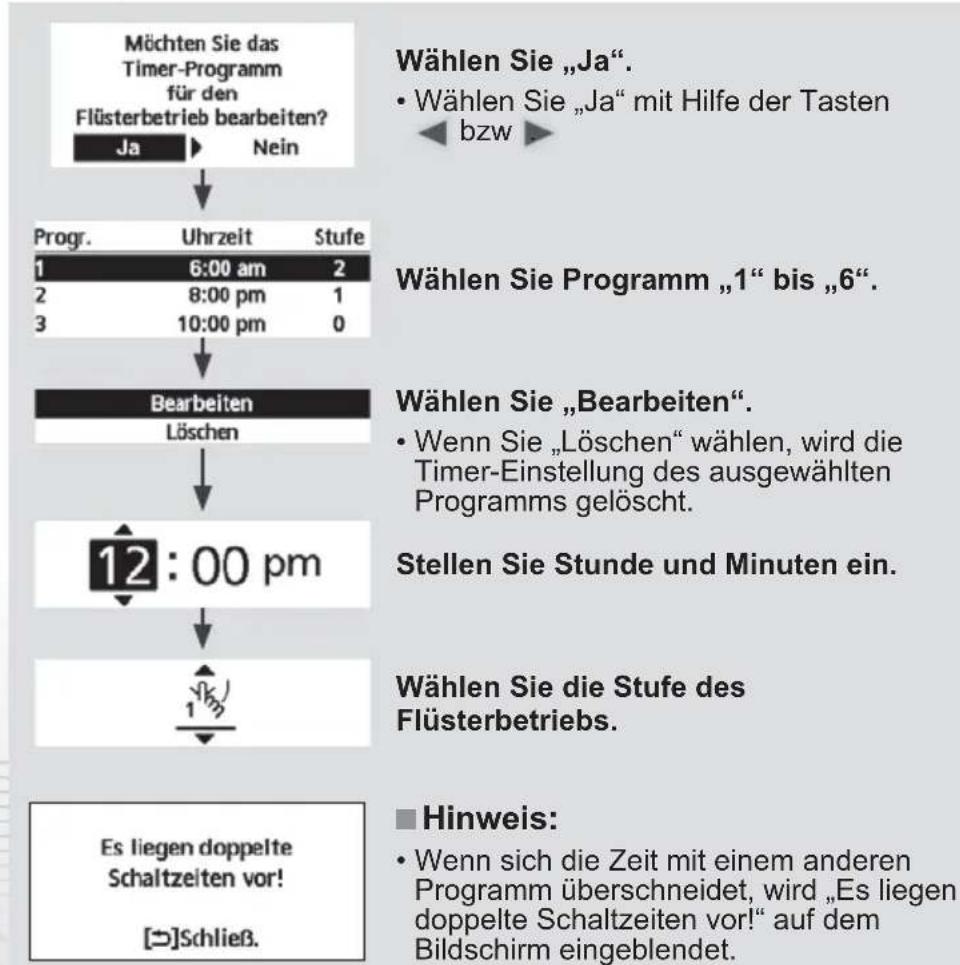


Wählen Sie diese Option, um die elektrische Not-Heizung einzuschalten.

Drücken Sie, um die Auswahl zu bestätigen.

(Der Not-Heizbetrieb beginnt ca. 1 Minute, nachdem gedrückt wird.)

• Der Not-Heizbetrieb ist ausgeschaltet.

• Der Not-Heizbetrieb ist eingeschaltet.

Hinweis:

- Wenn das Gerät bereits eingeschaltet ist, ist der Not-Heizbetrieb deaktiviert und es wird „Deaktiviert, weil Gerät eingeschaltet!“ angezeigt.

Deaktiviert, weil das Gerät eingeschaltet ist!

[⊃]Schließ.

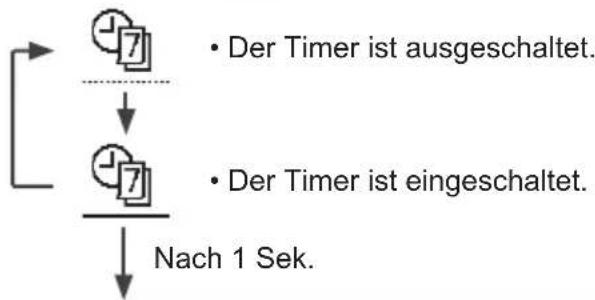

Wählen Sie dieses Symbol zum Ein- und Ausschalten sowie zum Einstellen des Wochentimers.

Drücken Sie um die Auswahl zu bestätigen.


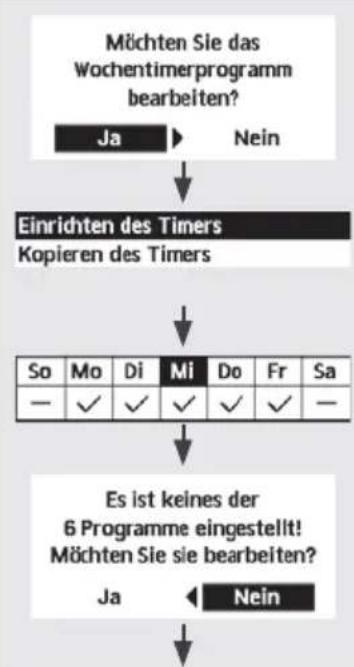


Wählen Sie „Ja“.

- Wenn Sie „Nein“ wählen, wird wieder der Hauptbildschirm angezeigt.

• Einrichten des Timers: Wählen Sie „Einrichten des Timers“, um den Wochentimer zu bearbeiten.
• Kopieren des Timers: Wählen Sie diese Option, um eine Timer-Einstellung zu kopieren.

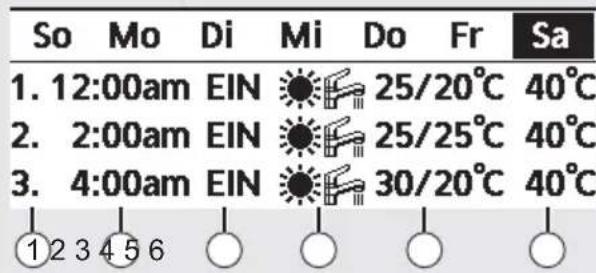

[Beispiel für die Einrichtung des Timers]

Wählen Sie die Tage, die Sie bearbeiten möchten, mit Hilfe der Tasten bzw. .

Wenn keines der 6 Programme eingestellt ist, wird dieser Bildschirm angezeigt.

① Wählen Sie eines der Programme „1“ bis „6“.
② Stellen Sie die Stunden und Minuten des Timers ein.
③ Wählen Sie EIN/AUS für den Timer.
④ Wählen Sie die gewünschte Betriebsart.

- Verwenden Sie zum Auswählen die Tasten bzw.

⑤ Stellen Sie die Temperatur für Heizkreis 1 und 2 ein (falls Ihr System über über 2 Heizkreise verfügt).

⑥ Stellen Sie die Temperatur des Warmwasserspeichers ein.

Hinweise:

• Der Timer wird deaktiviert, wenn der Not-Heizbetrieb eingeschaltet oder der Kühlen/Heizen-Schalter aktiviert ist.
• Wenn der Wochentimer für 2 Heizkreise eingestellt werden soll, muss auf gleiche Weise für Heizkreis 2 verfahren werden.

Manueller Abtaubetrieb

Wählen Sie diese Option, um das Außengerät abzutauen.

Drücken Sie, um die Auswahl zu bestätigen.

(Wenn der Abtaubetrieb möglich ist, wird der nachfolgende Hinweis angezeigt.)

Befehl ausgeführt!

[⊃]Schließ.

Wählen Sie diese Option, um nach dem Auftreten und dem Beheben eines Fehlers zum Normalbetrieb zurückzukehren.

Drücken Sie, um die Auswahl zu bestätigen.

(Wenn ein Quittieren des Fehlers möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Befehl ausgeführt!

[⊃]Schließ.

- Stellen Sie sicher, dass alle Geräte ausgeschaltet sind, bevor Sie diesen Modus auswählen, mit dem das ganze System wieder auf die vorherigen Einstellungen zurückgesetzt wird.

Simple icon of a padlock inside a square frame (no text or symbols)

Sperre der Bedieneinheit

Wählen Sie diese Option, um die Bedieneinheit zu sperren.

Drücken Sie, um die Auswahl zu bestätigen.

(Wenn ein Sperren der Bedieneinheit möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Wählen Sie „Ja“.

(Der Hauptbildschirm wird gesperrt.)

- Wenn „Nein“ ausgewählt ist, wird wieder der Hauptbildschirm angezeigt.

Entsperren der Bedieneinheit:

Drücken Sie eine beliebige Taste.

(Wenn ein Entsperren möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Geben Sie die vierstellige Nummer zum Entsperren der Bedieneinheit ein. Ist die Nummer korrekt, wird die Bedieneinheit entsperrt.

Zum Zurücksetzen eines vergessenen Passworts (unter dem Bildschirm „Bedienung AUS“)

Drücken Sie und kontinuierlich 5 Sekunden lang.

(Wenn ein Entsperren möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Wählen Sie „Reset“.

(Der Bildschirm wird nach 3 Sekunden ausgeschaltet.)
