Produkttyp	Reversibel luftkonditionering (varmepump)
Märke och modell	Panasonic WHUD09JE5
Strömförsörjning	230 V ~ 50 Hz
Kylkapacitet	Cirka 2,5 kW (typisk uppskattning)
Värmekapacitet	Cirka 3,2 kW (typisk uppskattning)
Kylmedium	R32 eller R410A (beroende på modell)
Driftslägen	Kyla, Värme, Auto, Avfuktning, Ventilation
Fjärrkontroll	Trådad eller infraröd (beroende på version)
Turbo värmefunktion	Kraftläge för att snabbt nå börvärdet (justerbar varaktighet upp till 90 min)
Tyst läge	3 programmerbara tystnadsnivåer per tidsschema
Elektrisk reservvärme	Tvinga extra värme (manuellt eller programmerat)
Varmvatten (VV)	Tvinga en VV-laddning via motstånd
Veckoprogrammering	Upp till 6 program per dag, temperatur- och lägesinställning för 1 eller 2 zoner
Forcerad avfrostning	För att avfrosta frusna rör
Återställning av felkoder	Återställ tidigare inställningar vid fel
Fjärrkontrollslås	Lösenordsskydd (4 siffror), återställningsbart
Inbyggd klocka	Ja, för tidsschemaläggning
Hantering av 2 zoner	Möjligt om systemet tillåter (separat inställning)
Kompatibilitet med sommar/vinter kontakt	Ja (nämnt i anmärkningar)
Underhåll och rengöring	Rengör filtren regelbundet, kontrollera luftarna
Vikt inomhusenhet	Cirka 10–15 kg (uppskattning)
Mått inomhusenhet (ca.)	800 x 300 x 250 mm (L x H x D)

Vanliga frågor - WHUD09JE5 PANASONIC

Hur aktiverar man turbo värmeläget?

Från snabbmenyn, välj ikonen 'Turbo värme' och tryck på bekräftelseknappen. Turbo-läget varar 30, 60 eller 90 minuter beroende på ditt val.

Hur programmerar man tyst läge?

I snabbmenyn, välj 'Tyst läge', sedan 'Tyst prog.' för att ställa in tidsintervall och tystnadsnivå (1 till 3).

Hur tvingar man extra värme?

Välj 'Tvinga värme' i snabbmenyn. Detta aktiverar den elektriska reservvärmen. Observera att detta läge avaktiveras automatiskt om enheten stängs av.

Hur låser man fjärrkontrollen?

I snabbmenyn, välj ikonen 'Fjärrkontrollslås', sedan 'Ja'. Du kommer att bli ombedd att ange ett lösenord (4 siffror). För att låsa upp, tryck på en knapp och ange koden.

Vad gör jag om jag har glömt låslösenordet?

Ställ enheten i standby. På fjärrkontrollen, håll nere knapparna ↗ och ➩ i 5 sekunder. Lösenordet återställs till 0000 och fjärrkontrollen låses upp.

Hur avfrostar man frusna rör?

I snabbmenyn, välj 'Tvinga avfrostning' och bekräfta. En meddelande om accepterad begäran visas. Den forcerade avfrostningen startar då.

Hur återställer man en felkod?

Se till att alla enheter är avstängda. I snabbmenyn, välj 'Återställning av felkoder' och bekräfta. Tidigare inställningar kommer att återställas.

Är det möjligt att programmera luftkonditioneringen för varje veckodag?

Ja, använd funktionen 'Veckoprogram' i snabbmenyn. Du kan ställa in upp till 6 program per dag med tider, temperaturer och lägen (inklusive för 2 zoner om det är konfigurerat).

Hur tvingar man en varmvattenladdning (VV)?

I snabbmenyn, välj 'Tvingad avvikelse för 1 VV-laddning' och bekräfta. VV-motståndet startar för att producera varmvatten.

Kan tyst läge programmeras?

Ja, efter att ha aktiverat tyst läge kan du gå in i 'Tyst prog.' för att ställa in upp till 6 tidsintervall med tystnadsnivåer (0 = avaktiverat, 1 till 3 = aktivt).

BRUKSANVISNING WHUD09JE5 PANASONIC

Installationsinstruktioner medföljer.

Serienummer och tillverkningsår fi nns angivet på namnskylten.

Hurtigmenyveiledning

Luft-til-vann Hydromodul + Tank

Hidromodul Zrak - Voda + Rezervoar

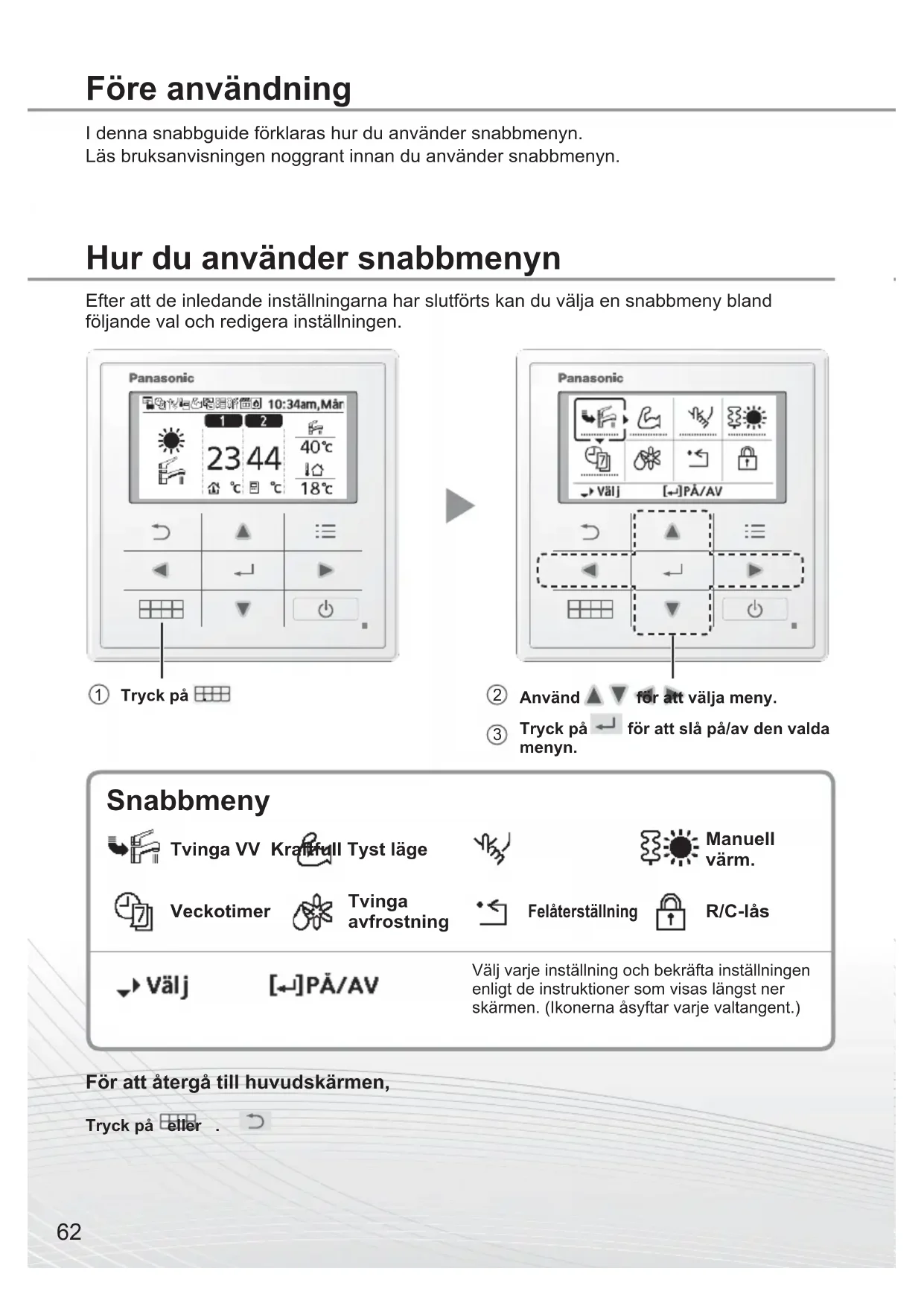

I denna snabbguide förklaras hur du använder snabbmenyn. Läs bruksanvisningen noggrant innan du använder snabbmenyn.

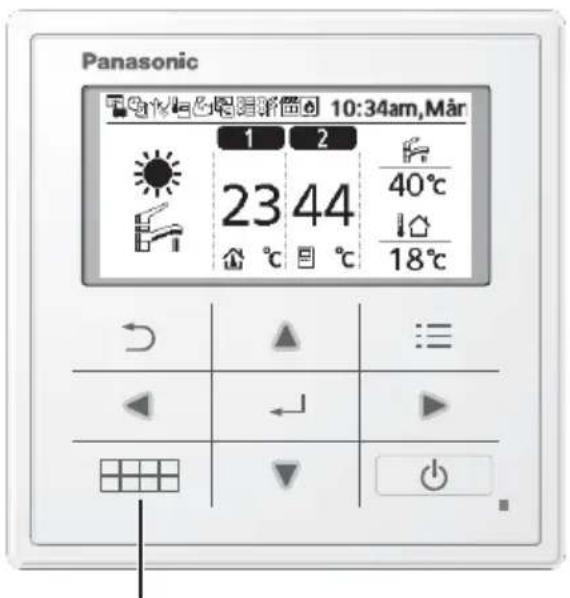

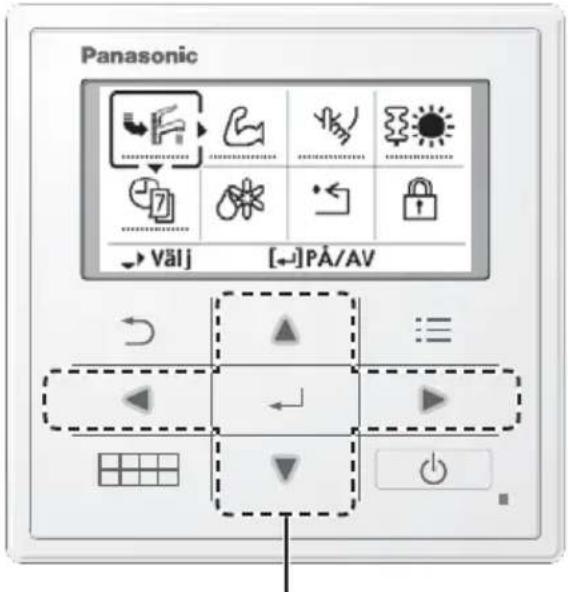

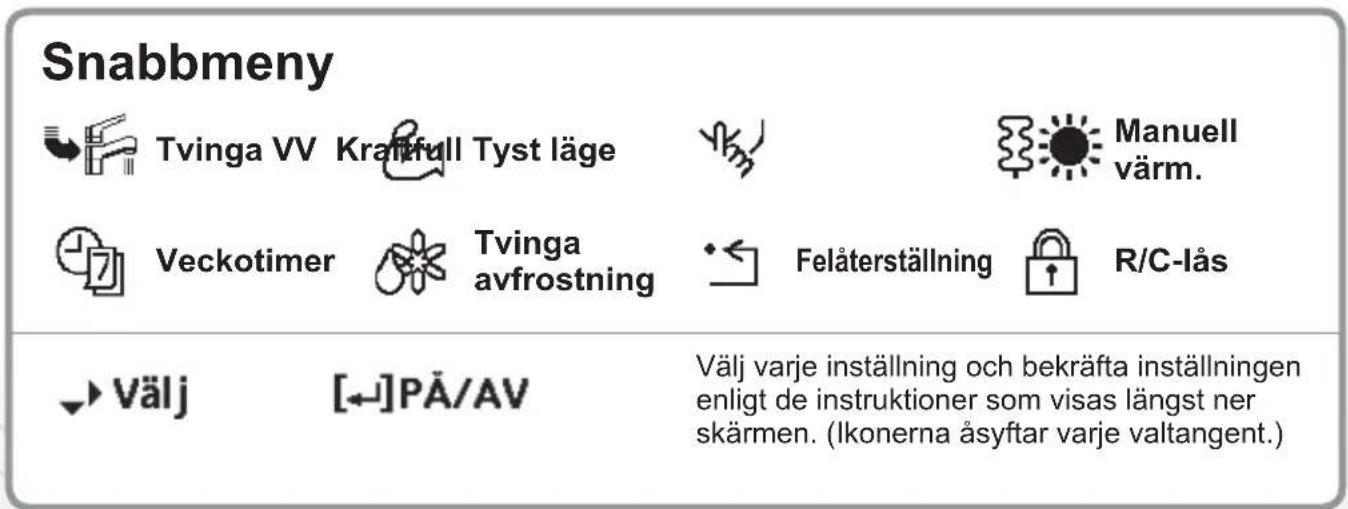

Hur du använder snabbmenyn

Efter att de inledande inställningarna har slutförts kan du välja en snabbmeny bland följande val och redigera inställningen.

① Tryck på

② Använd ▲ ▼ för att välja meny.

③ Tryck på ← för att slå på/av den valda menyn.

För att återgå till huvudskärmen,

Tryck på eller .

Angående driftsikon

Exempel:

- Driftsikon indikerad med "....=AV

- Driftsikon indikerad med " ” = PÅ

Välj denna ikon för att slå på eller av tankvarmvattnet.

Tryck på för att bekräfta ditt val.

• Tvinga VV är avslaget.

• Tvinga VV är påslaget.

Obs:

• Tvinga VV är inaktiverat när Tvinga värmare är påslaget.
• Om Tvinga VV är avslaget bör drift & läge ändras tillbaka till den tidigare minneslagrade statusen.

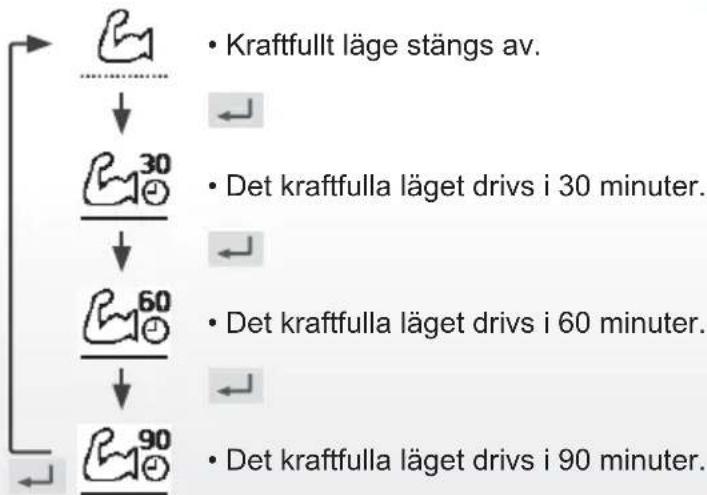

Välj denna ikon för att driva värmnings-/avkylningssystemet kraftfullt.

Tryck på för att bekräfta ditt val.

(Den kraftfulla driften startar ungefär 1 minut efter att trycks ner.)

Obs:

- Kraftfull inaktiveras när driften stängs AV.

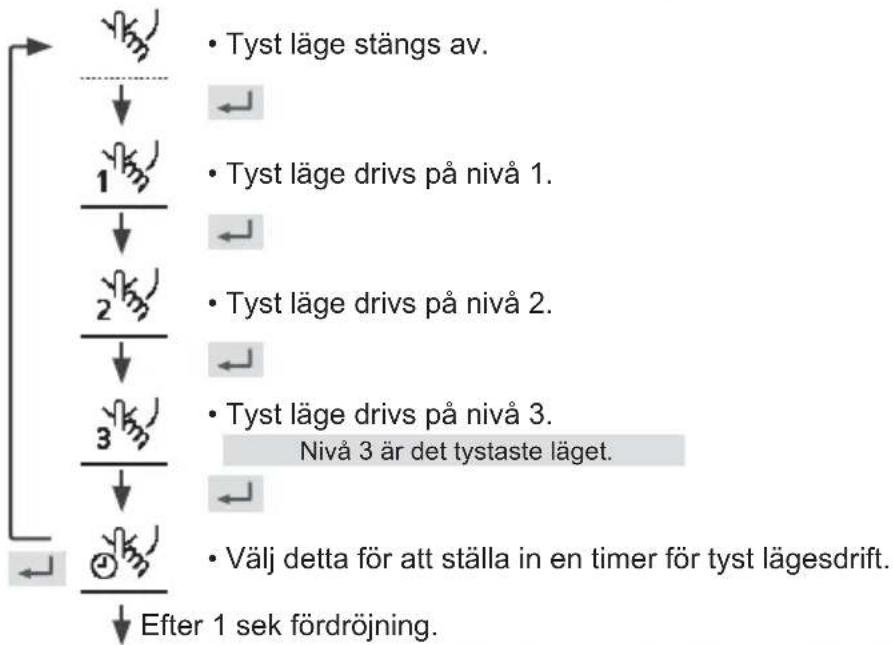

Välj denna ikon för att driva tyst.

Tryck på för att bekräfta ditt val.

(Den tysta driften startar ungefär 1 minut efter att trycks ner.)


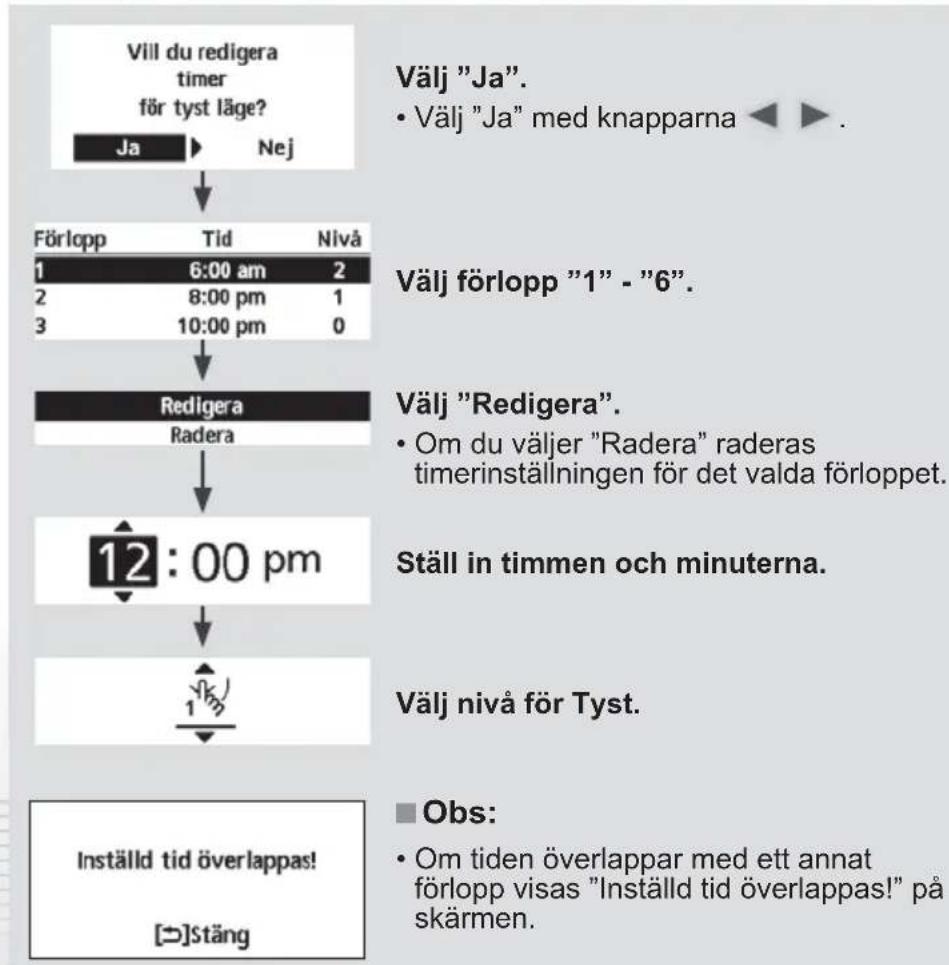

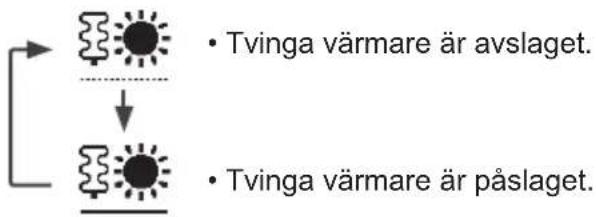

Välj för att tvinga på värmaren.

Tryck på för att bekräfta ditt val.

(Läget Tvinga värmare startar ungefär 1 minut efter att trycks ner.

Obs:

- Tvinga värmare är inaktiverat om drift redan är på och "Disabled due to Operation ON!" visas.

Inaktiverad på grund av att driften är igång!

[⊃]Stäng

Välj denna ikon för att radera (avbryta) eller ändra den förinställda veckotimern.

Tryck på för att bekräfta ditt val.

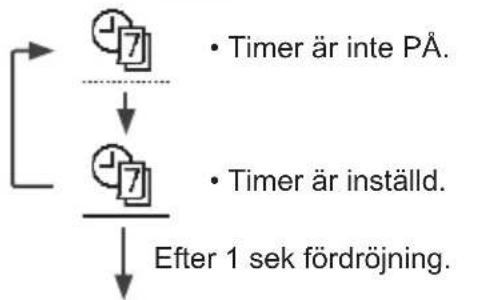


Välj "Ja".

- Om du väljer "Nej" återgår skärmen till huvudskärmen.

• Timerinställning: Välj Timerinställning för att redigera veckotimern.
• Kopiera timer: Välj för att kopiera en timerinställning.

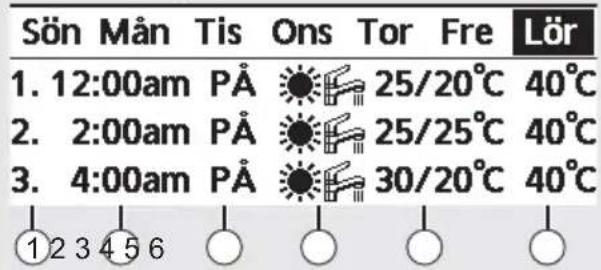

[Exempel på en timerinställning]

Välj dag(ar) som du vill redigera med knapparna

Om alla 6 förlopp inte är förinställda visas denna skärm.

①Välj förlopp "1" - "6".
② Ställ in timmen och minuterna för timern.
③Välj PÅ/AV för timern.
④Välj driftsläget.

⑤ Ställ in temperaturen för både Zon 1 och 2 (om ditt system har 2-zonsinställningen).

⑥Ställ in tanktemperaturen.

Obs:

• Timer är inaktiverad om Tvinga värmare är på eller värme/kylväxlare är aktiverad.
• Om du har förinställt veckotimern för 2 zoner måste du upprepa samma procedur med zon 2.

Välj att avfrosta de frusna rören.

Tryck på för att bekräfta ditt val.

(Om läget är accepterat visas skärmen nedan.)

Begäran accepteras!

[⊃]Stäng

Välj för att återställa de föregående inställningarna om fel har inträffat.

Tryck på för att bekräfta ditt val.

(Om läget har accepterats visas skärmen nedan.)

Begāran accepteras!

[⊃]Stäng

- Se till så att alla enheter är avstängda innan du väljer detta läge som återställer hela systemet till de föregående inställningarna.

Simple icon of a padlock inside a square frame (no text or symbols)

R/C-lås

Välj för att låsa fjärrkontrollen.

Tryck på för att bekräfta ditt val.

(Om läget har accepterats visas skärmen nedan.)

Välj "Ja".

(Huvudskärmen blir låst.)

- Om "Nej" väljs återgår skärmen till huvudskärmen.

För att låsa upp fjärrkontrollen Tryck på någon av tangenterna.

(Om läget har accepterats visas skärmen nedan.)

Ange ett 4-siffrigt nummer (om numret är korrekt läses skärmen upp).

För att återställa glömt lösenord (under drift AV-skärmen)

Tryck in , och kontinuerligt i 5 sekunder.

(Om läget har accepterats visas skärmen nedan.)

Välj "Återst.".

1. Lösenord återställt till 0000
2. Fjärrkontroll oläst

(Skärmen släcks efter 3 sekunder.)

Denne hurtigveiledningen forklarer hvordan du bruker hurtigmenyen.

• Full effekt deaktiveres när systemet slås AV.

Trykk på för å bekrefte valget.

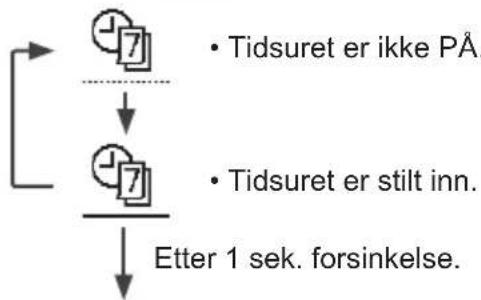


Velg "Ja".

Trykk på för å bekrefte valget.
