Vrsta izdelka	Reverzibilna klimatska naprava (toplotna črpalka)
Znamka in model	Panasonic WHUD09JE5
Električno napajanje	230 V ~ 50 Hz
Hladilna moč	Približno 2,5 kW (tipična ocena)
Grevalna moč	Približno 3,2 kW (tipična ocena)
Hladilno sredstvo	R32 ali R410A (odvisno od modela)
Načini delovanja	Hlajenje, Gretje, Samodejno, Razvlaževanje, Prezračevanje
Daljinski upravljalnik	Žični ali infrardeči (odvisno od različice)
Funkcija turbo gretje	Močni način za hitro dosego nastavitve (nastavljivo trajanje do 90 min)
Tihi način	3 stopnje tišine, programirljive po urniku
Pomožni električni grelec	Vsiljeno vklop dodatnega gretja (ročno ali programirano)
STV (Sanitarna topla voda)	Vsiljeno polnjenje STV z uporom
Tedenska programiranje	Do 6 programov na dan, nastavitev temperature in načina za 1 ali 2 coni
Vsiljeno odtaljevanje	Za odtaljevanje zamrznjenih cevi
Ponastavitev kod napak	Obnovi prejšnje nastavitve v primeru napake
Zaklepanje daljinskega upravljalnika	Zaščita z geslom (4 številke), ponastavljivo
Vgrajena ura	Da, za urno programiranje
Upravljanje 2 con	Možno, če sistem to omogoča (ločena nastavitev)
Združljivost s kontaktom poletje/zima	Da (omenjeno v opombah)
Vzdrževanje in čiščenje	Redno čistite filtre, preverite zračnike
Teža notranje enote	Približno 10–15 kg (ocena)
Mere notranje enote (približno)	800 x 300 x 250 mm (D x V x G)

Pogosto zastavljena vprašanja - WHUD09JE5 PANASONIC

Kako vklopiti način turbo gretje?

V hitrem meniju izberite ikono 'Turbo gretje' in pritisnite gumb za potrditev. Način Turbo traja 30, 60 ali 90 minut po vaši izbiri.

Kako programirati tihi način?

V hitrem meniju izberite 'Tihi način', nato 'Tihi prog.' za nastavitev časovnih intervalov in stopnje tišine (1 do 3).

Kako vključiti dodatno gretje?

V hitrem meniju izberite 'Vsili gretje'. To aktivira pomožni električni grelec. Pozor, ta način se samodejno izklopi, če napravo ustavite.

Kako zakleniti daljinski upravljalnik?

V hitrem meniju izberite ikono 'Zaklepanje daljinca', nato 'Da'. Zahtevalo bo geslo (4 številke). Za odklepanje pritisnite katero koli tipko in vnesite kodo.

Kaj storiti, če sem pozabil geslo za zaklepanje?

Napravo izklopite (Standby). Na daljinskem upravljalniku držite tipki ↗ in ➩ pritisnjeni 5 sekund. Geslo bo ponastavljeno na 0000 in daljinski upravljalnik bo odklenjen.

Kako odtaliti zamrznjene cevi?

V hitrem meniju izberite 'Vsili odtaljevanje' in potrdite. Prikaže se sprejeta zahteva. Vsiljeno odtaljevanje se nato začne.

Kako ponastaviti kodo napake?

Prepričajte se, da so vse enote ustavljene. V hitrem meniju izberite 'Ponastavitev kod napak' in potrdite. Prejšnje nastavitve bodo obnovljene.

Ali je mogoče programirati klimatsko napravo za vsak dan v tednu?

Da, uporabite funkcijo 'Ted. prog.' v hitrem meniju. Nastavite lahko do 6 programov na dan s časi, temperaturami in načini (vključno za 2 coni, če je konfigurirano).

Kako vsiliti polnjenje sanitarne tople vode (STV)?

V hitrem meniju izberite 'Vsiljeno odstopanje za 1 polnjenje STV' in potrdite. Upor STV se bo vključil za proizvodnjo tople vode.

Ali je tihi način mogoče programirati?

Da, po aktivaciji tihega načina lahko vstopite v 'Tihi prog.' za nastavitev do 6 časovnih intervalov s stopnjami tišine (0 = izklopljeno, 1 do 3 = aktivno).

NAVODILA ZA UPORABO WHUD09JE5 PANASONIC

Navodila za namestitev priložena.

Serijska številka in leto izdelave sta zapisana na imenski plošči.

Vodič za Brzi izbornik

Hidromodul zrak-voda + spremnik

Priložene upute za montažu.

Za serijski broj i godinu proizvodnje pogledajte natpisnu pločicu.

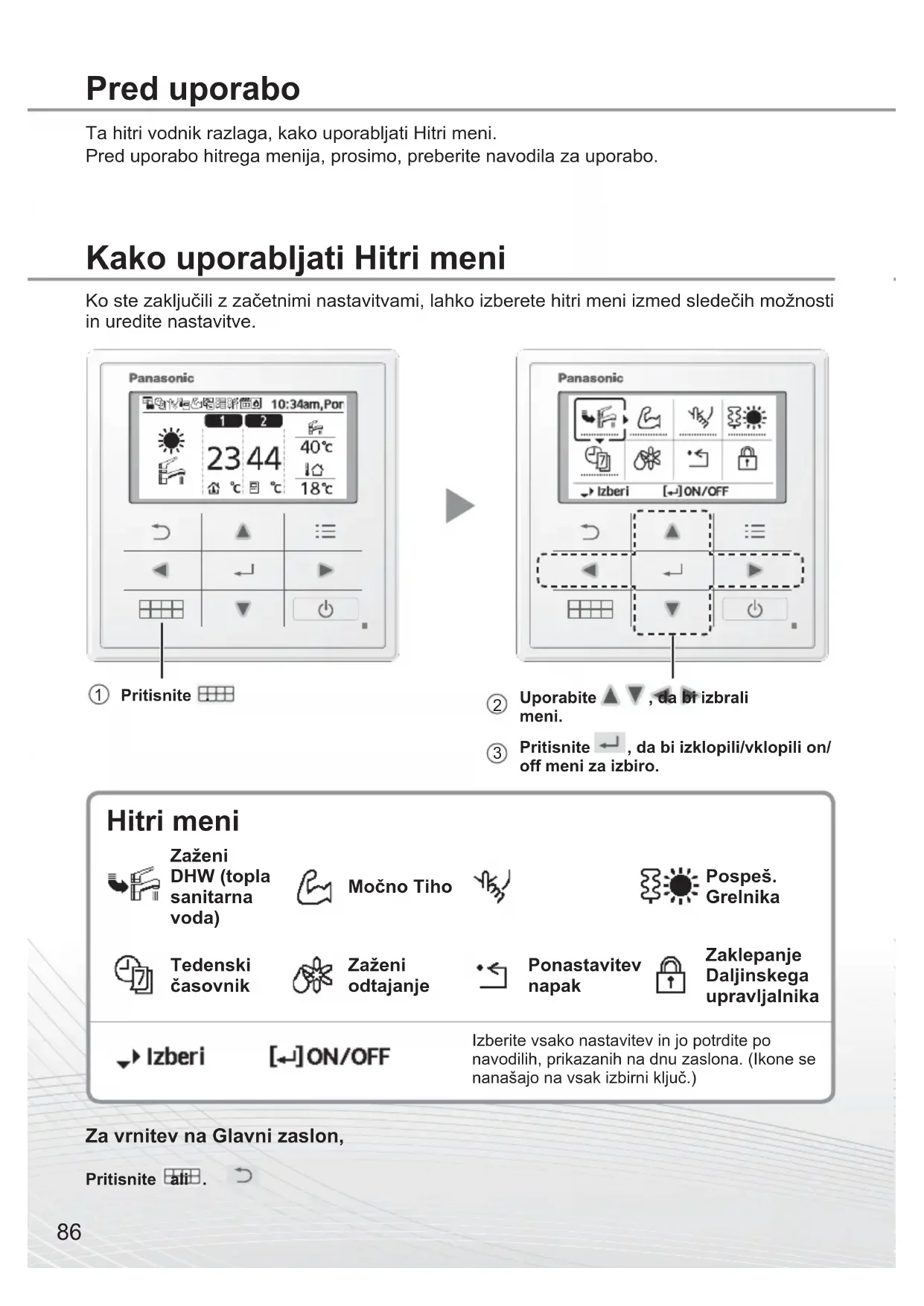

This Quick Guide explains how to use the Quick Menu.

Ta hitri vodnik razlaga, kako uporabljati Hitri meni.

Pred uporabo hitrega menija, prosimo, preberite navodila za uporabo.

Kako uporabljati Hitri meni

Ko ste zaključili z začetnimi nastavitvami, lahko izberete hitri meni izmed sledečih možnosti in uredite nastavitve.

Hitri meni Zaženi DHW (topla sanitarna voda) Močno Tiho Pospeš. Grelnika Tedenski časovnik Zaženi odtajanje Ponastavitev napak Zaklepanje Daljinskega upravljalnika Izberi [←]ON/OFF Izberite vsako nastavitev in jo potrdite po navodilih, prikazanih na dnu zaslona. (Ikone se nanašajo na vsak izbirni ključ.)

Za vrnitev na Glavni zaslon,

Pritisnite ali.

Opombe o ikonah delovanja

Primer:

- Ikona delovanja prikazana z “...” = OFF (izklopljeno)

- Ikona delovanja prikazana z “”=ON (vklopljeno)

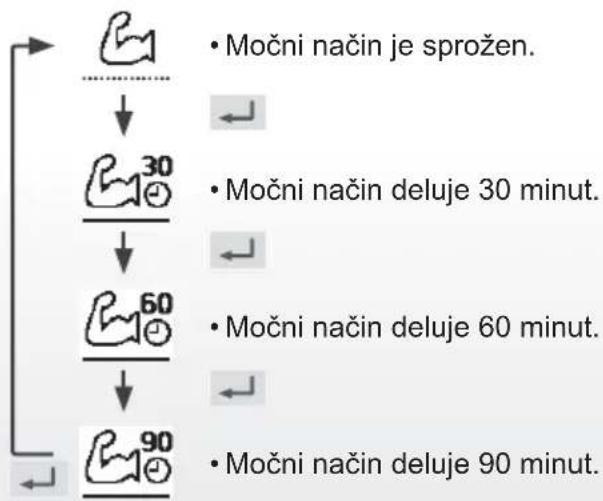

Izberite to ikono, da bi grelni/hladilni sistem deloval z večjo močjo.

Pritisnite, da potrdite izbiro.

(Močno delovanje se začne približno 1 minuto po pritisku na )

Opomba:

- Močni način je onemogočen, ko je zaustavljeno delovanje (OFF).

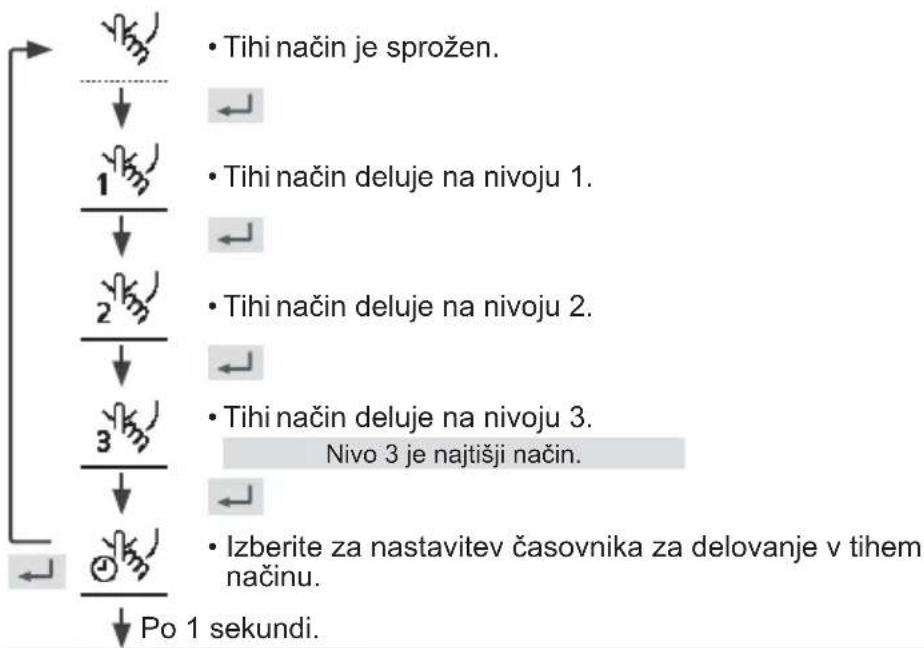

(Tiho delovanje se začne približno 1 minuto po pritisku na

(Način Zaženi Grelnik se začne približno eno minuto, ko je

Opomba:

- Zaženi Grelnik je onemogočen, vedno ko je delovanje že vklopljeno in na zaslonu se izpiše “Onemogočeno zaradi vklopljenega delovanja (ON)”.

Onemogočen zaradi vklopa delovanja ON!

[⊃]Zapri

Izberite to ikono, da bi izbrisali (končali) ali spremenili prednastavljen tedenski časovnik.

Pritisnite, da potrdite izbiro.

Izberite "Yes"(Da).

- Če izberete "No" (ne), se bo zaslon povrnil na Glavni zaslon.

• Namestitev časovnika: Izberite namestitev Časovnika, da bi uredili Tedenski časovnik.
• Kopija časovnika: Izberite, da bi kopirali nastavitev časovnika.

[Primer nastavitve časovnika]

Izberite dneve, ki jih želite urediti z uporabo

Će vseh 6 vzorcev ni prednastavljenih, se bo prikazal ta zaslon.

①Izberite vzorec “1” \~ “6”.
②Namestite uro in minute Časovnika.
③Izberite vklop/izklop (ON/OFF) časovnika.
④Izberite način delovanja.
⑤ Nastavite temperaturo za oba Območje, 1 in 2 (če ima vaš sistem nastavitve za dva območja).

A / A / ●/ ●/ ●/ ●/ ●/ ● • Izberite način z uporabo ▲ ▼

Sobota: Vzorec 1: Nast. T Obm1 Obm2 ON 25 °C ON 25 °C 45 °C

⑥Nastavite temperaturo rezervoarja.

Opomba:

• Časovnik je onemogočen, ko je vklopljen Zaženi Grelnik ali vklopljeno stikalo Gretje/Hlajenje.
• Če imate prednastavljen tedenski časovnik na obeh območjih, morate za območje 2 postopek ponoviti.

Izberite za odtajanje zamrznjenih cevi.

Pritisnite, da potrdite izbiro.

(Ko je način sprejet, se bo prikazal spodnji zaslon.)

Zahteva sprejeta!

[⊃]Zapri

Izberite za ponastavitev predhodnih nastavitev, ko pride do napake.

Pritisnite , da potrdite izbiro.

(Ko je način sprejet, se bo prikazal spodnji zaslon.)

Zahteva sprejeta!

[⊃]Zapri

- Preden izberete ta način, preverite, da so vse enote izklopljene, saj ta način ponastavi celotni sistem na predhodne nastavitve.

Simple icon of a padlock inside a square frame (no text or symbols)

Zaklepanje Daljinskega upravljalnika

Izberite za zaklepanje Daljinskega upravljalnika.

Pritisnite ←, da potrdite izbiro.

(Ko je način sprejet, se bo prikazal spodnji zaslon.)

Želite zakleniti daljinski upravljalnik Da Ne

Izberite "Yes"(Da).

(Glavni zaslon se bo zaklenil.)

- Če izberete "No" (ne), se bo zaslon povrnil na Glavni zaslon.

Za odklepanje Daljinskega upravljalnika Pritisnite katero koli tipko.

(Ko je način sprejet, se bo prikazal spodnji zaslon.)

Vnesite katero koli 4-mestno število (če je število pravo, se bo zaslon odklenil).

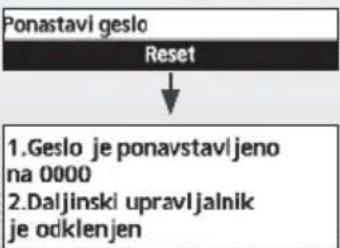

Za ponastavitev pozabljenega gesla (pri delovanju z izklopljenim (OFF) zaslonom)

Pritisnite, in neprekinjeno 5 sekund.

(Ko je način sprejet, se bo prikazal spodnji zaslon.)

Izberite "Reset" (ponastavitev).

(Zaslon se bo izklopil po 3 sekundah.)
