KULLANIM KILAVUZU WHUD09JE5 PANASONIC

Hava-Su Hidromodülü + Tank

Kurulum Kılavuzu Ektedir.

Seri numarası ve üretim yılı için, lütfen ürün etiketine bakın.

Snabbmenyguide

Luft-till-vatten hydromodul + Tank

Bu Hızlı Kılavuzda Hızlı Menünün nasıl kullanılacağı açıklanmaktadır. Lütfen Hızlı Menüyü kullanmadan önce Kullanım Talimatlarını iyice okuyun.

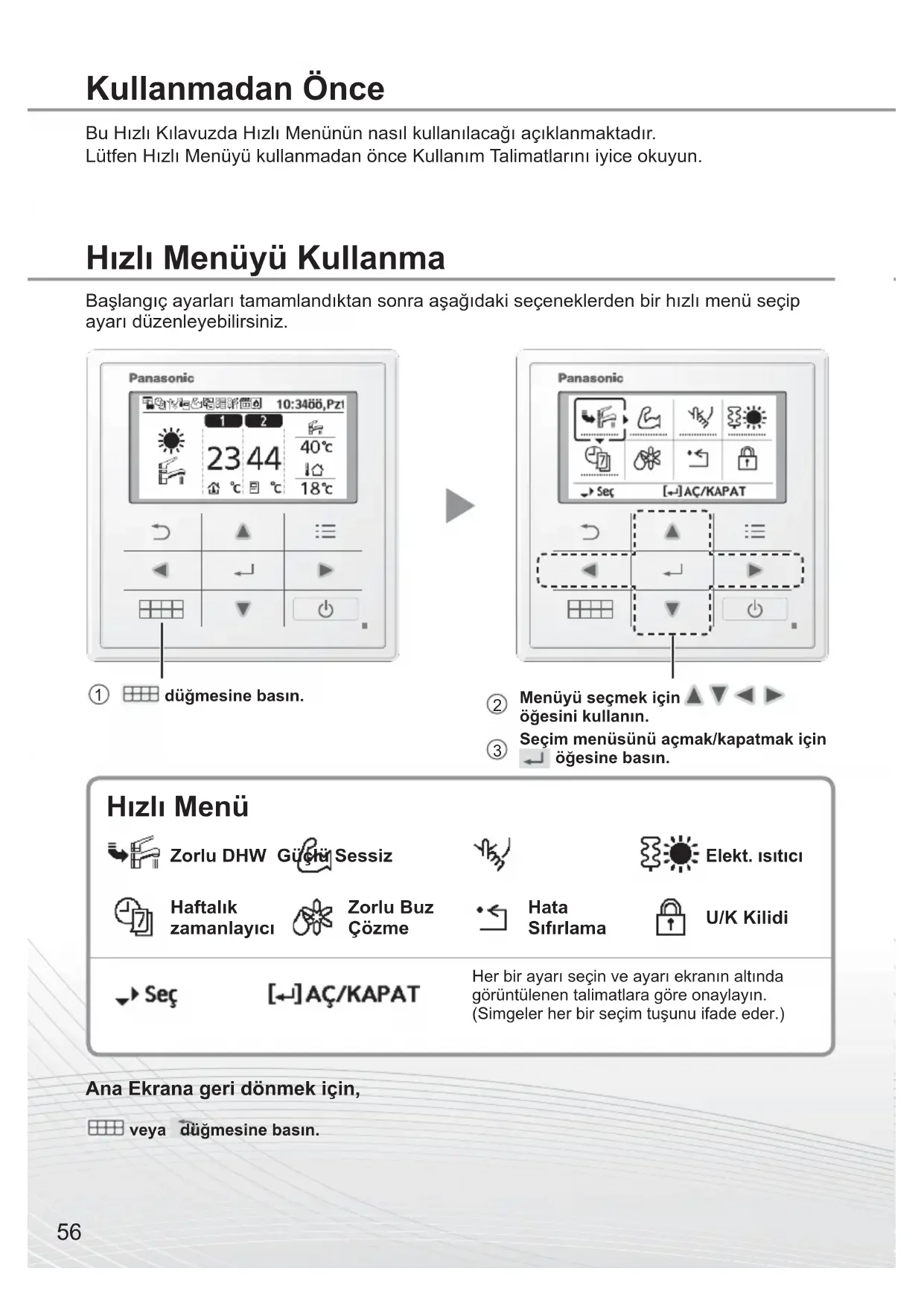

Hızlı Menüyü Kullanma

Başlangıç ayarları tamamlandıktan sonra aşağıdaki seçeneklerden bir hızlı menü seçip ayarı düzenleyebilirsiniz.

② Menüyü seçmek için öğesini kullanın.

③ Seçim menüsünü açmak/kapatmak için ögesine basın.

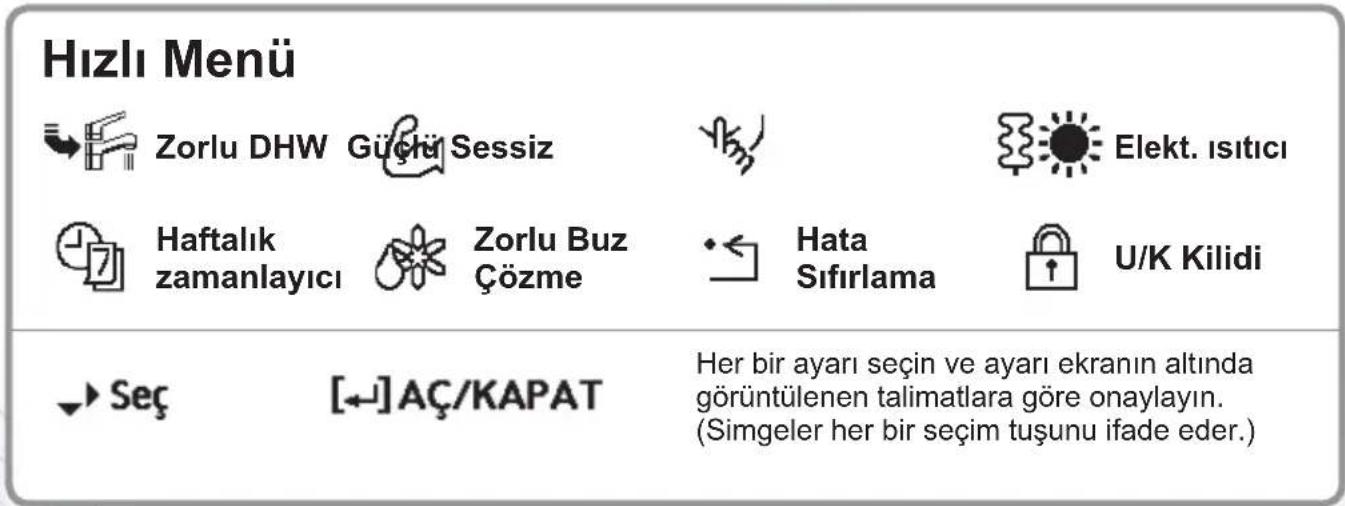

Hızlı Menü Zorlu DHW Güçlü Sessiz Haftalık zamanlayıcı Zorlu Buz Çözme Hata Sıfırlama Elekt. ısıtıcı U/K Kilidi Seç [←] AÇ/KAPAT Her bir ayarı seçin ve ayarı ekranın altında görüntülenen talimatlara göre onaylayın. (Simgeler her bir seçim tuşunu ifade eder.)

Ana Ekrana geri dönmek için,

veya düğmesine basın.

Çalışma simgesiyle ilgili notlar

Örnek:

• Çalışma simgesi “……” = KAPALI ile gösterilir
• Çalışma simgesi “____” = AÇIK ile gösterilir

Tank DHW'yi açmak veya kapatmak için bu simgeyi seçin.

Seçiminizi onaylamak için düğmesine basın.

Not:

• Zorlu Isitici açıldığında Zorlu DHW devre dışı bırakılır.
• Zorlu DHW kapatıldığında çalışma ve mod önceki belleğe alınan duruma geri dönmelidir.

Isıtma/soğutma sistemini güçlü şekilde çalıştırmak için bu simgeyi seçin.

Seçiminizi onaylamak için düğmesine basın.

(Güçlü çalışma ← ↻ öğesine basıldıktan yaklaşık 1 dakika sonra başlatılır.)

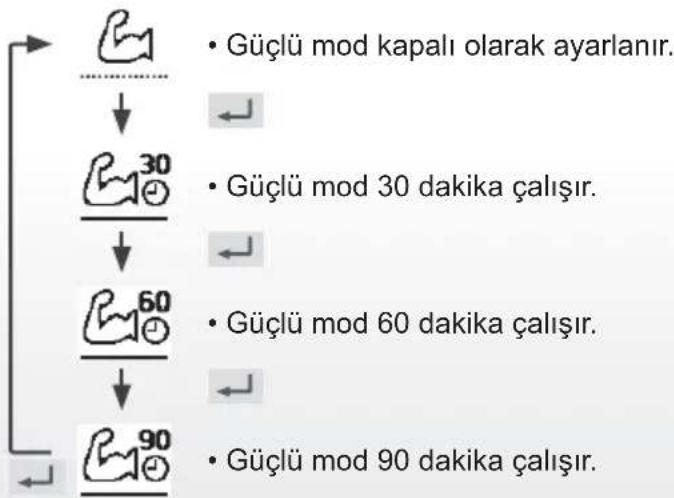


Not:

- Çalışma OFF yapıldığında güçlü mod devre dışı bırakılır.

Hızlı Menüyü Kullanma

Seçiminizi onaylamak için düğmesine basın.

(Sessiz çalışma öğesine basıldıktan yaklaşık 1 dakika sonra başlatılır.)

- Sessiz mod kapalı olarak ayarlanır.

Sessiz

- Sessiz mod seviye 1'de çalışır.

- Sessiz mod seviye 2'de çalışır.

- Sessiz mod seviye 3'de çalışır. Seviye 3 en sessiz moddur.

- Sessiz mod çalışması için bir zamanlayıcı ayarlamak amacıyla bunu seçin.

1 saniye gecikmeden sonra.

"Yes" i seçin.

• düğmeleriyle "Yes" i seçin.

“1” \~ “6” modelini seçin.

"Edit" i seçin.

- "Delete"i seçerseniz seçilen modelin zamanlayıcı ayarı silinecektir.

Saat ve dakikayı ayarlayın.

Sessiz seviyesini seçin.

Not:

- Zaman başka bir modelle çakışırsa ekranda “Set time is overlapped!” ifadesi görünecektir.

Isiticiyi açılmaya zorlamak için seçin.

Seçiminizi onaylamak için düğmesine basın.

(Zorlu ıstıcı modu ← öğesine basıldıktan yaklaşık 1 dakika sonra başlatılır.)

Not:

- Cebri Isitici, çalışma açık olduğunda devre dışı bırakılır ve “Çalışma AÇIK olduğundan devredişi bırakıldı!” görüntülenir.

İşlem AÇIK olduğundan devre dışı bırakıldı!

[⊃]Kapat

Haftalık zamanlayıcı

Önceden ayarlanmış Haftalık Zamanlayıcıyı silmek (iptal etmek) veya değiştirmek için bu simgeyi seçin.

Seçiminizi onaylamak için düğmesine basın.

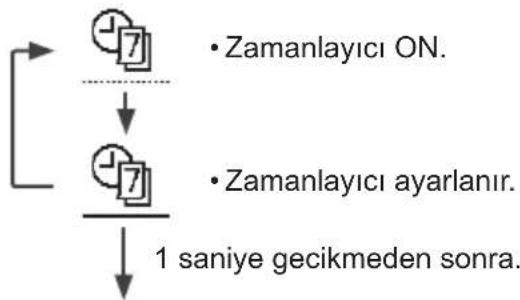


"Yes" i seçin.

- "No"ı seçerseniz ekran Ana Ekrana geri dönecektir.

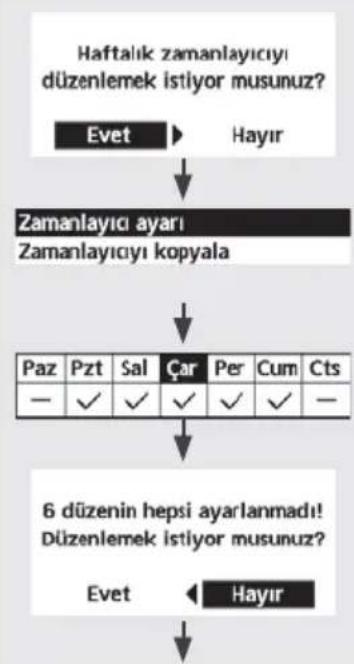


• Timer setup: Haftalık Zamanlayıcıyı düzenlemek için Zamanlayıcı ayarını seçin.
• Timer copy: Bir zamanlayıcı ayarını kopyalamak için seçin.

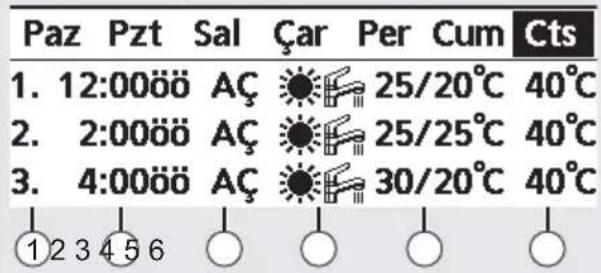

[Zamanlayıcı ayarı örneği]

▲ düğmeleriyle düzenlemek istediğiniz günleri seçin.

Tüm 6 model önceden ayarlanırsa bu ekran görüntülenecektir.

Paz Pzt Sal Çar Per Cum Cts 1. 12:00öö AÇ 25/20°C 40°C 2. 2:00öö AÇ 25/25°C 40°C 3. 4:00öö AÇ 30/20°C 40°C ① ② ③ ④ ⑤ ⑥

①“1”\~“6” modelini seçin.
② Zamanlayıcı saat ve dakikasını ayarlayın.
③Zamanlayıcı için ON/OFF seçin.
④ Çalışma modunu seçin.

A / A / ●/ ● ● ● • ▲ düğmeleriyle modu seçin.

⑤ Bölge 1 ve 2 için sıcaklığı ayarlayın (sisteminiz 2 Bölgeli ayara sahipse).

Cumartesi: Düzen 1: Sıc. Ayarla Bölg1 AÇ 25 °C Bölg2 AÇ 25 °C 45 °C

⑥ Tank sıcaklığını ayarlayın.

Not:

• Zorlu Isıtıcı açıldığında veya Isıtma-Soğutma anahtarı etkinleştirildiğinde zamanlayıcı devre dışı bırakılır.
• Haftalık Zamanlayıcıyı 2 bölgede önceden ayarladıysanız aynı prosedürü Bölge 2 için yinelemeniz gerekir.

Donmuş boruların buzunu çözmek için seçin.

Seçiminizi onaylamak için düğmesine basın.

(Mod kabul edildiğinde aşağıdaki ekran görüntülenecektir.)

Talep kabul edildi!

[⊃]Kapat

Simple black arrow pointing left inside a gray square frame (no text or symbols)

Hata Sifirlama

Hata oluştuğunda önceki ayarları geri yüklemek için seçin.

Seçiminizi onaylamak için düğmesine basın.

(Mod kabul edildiğinde aşağıdaki ekran görüntülenecektir.)

Talep kabul edildi!

[⊃]Kapat

- Tüm sistemi önceki ayarlara geri döndüren bu modu seçmeden önce tüm ünitelerin kapatıldığından emin olun.

Simple icon of a padlock inside a square frame (no text or symbols)

U/K Kilidi

Uzaktan Kumandayı kilitlemek için seçin.

Seçiminizi onaylamak için düğmesine basın.

(Mod kabul edildiğinde aşağıdaki ekran görüntülenecektir.)

Uzaktan kumandayı kilitlemek istiyor musunuz? Evet ▶ Hayır

"Yes"i seçin.

(Ana Ekran kilitlenecektir.)

- "No" seçilirse ekran Ana Ekrana geri dönecektir.

Uzaktan Kumanda kilidini açmak için Herhangi bir tuşa basın.

(Mod kabul edildiğinde aşağıdaki ekran görüntülenecektir.)

Herhangi bir 4 haneli sayı girin (sayı doğruysa ekran kilidi açılacaktır).

Unutulan parolayı sıfırlamak için (çalışma OFF ekranı altında) -, ve düğmelerine 5 saniye boyunca basın.

(Mod kabul edildiğinde aşağıdaki ekran görüntülenecektir.)

Parolayı sıfırla Sifirla 1.Parola 0000 olarak ayarlandı 2.Uzaktan kumanda kilitlendi

"Reset" i seçin.

(Ekran 3 saniye sonra kapanacaktır.)

Za tihi rad odaberite ovu ikonu.

Za potvrdu odabira pritisnite

(Tihi rad počinje približno 1 minut nakon pritiska na ↗)
