Ürün Türü	Split klima
Marka	Panasonic
Model	CU-E7MKE3
Soğutma Kapasitesi	2,0 kW (7.000 BTU/h)
Isıtma Kapasitesi	2,5 kW (8.500 BTU/h)
Elektrik Beslemesi	220-240 V, 50 Hz, 1 faz
Çalışma Akımı (Soğutma)	3,5 A
Enerji Tüketimi (Soğutma)	650 W
Enerji Verimliliği (EER)	3,1 W/W
Enerji Verimlilik Sınıfı	A+
Kompresör Türü	Inverter
Soğutucu Akışkan	R32
İç Ünite Boyutları (GxYxD)	798 x 280 x 210 mm
İç Ünite Ağırlığı	9,5 kg
Dış Ünite Boyutları (GxYxD)	780 x 540 x 290 mm
Dış Ünite Ağırlığı	30 kg
Maksimum Boru Uzunluğu	15 m
Maksimum Yükseklik Farkı	10 m
Ana Fonksiyonlar	Soğutma, ısıtma, havalandırma, nem alma, otomatik mod, zamanlayıcı, uyku modu, otomatik yeniden başlatma
Uzaktan Kumanda	Evet, kızılötesi
Hava Filtresi	Yıkanabilir ve antibakteriyel filtre
Bakım	Filtrelerin 2 haftada bir temizlenmesi; bobinlerin yılda bir kontrolü
Gürültü Seviyesi (iç/dış)	22-38 dB(A) / 48 dB(A)
Güvenlik Koruması	Aşırı gerilim koruması, kompresör kilidi, soğutucu kaçağı algılama

Sık sorulan sorular - CU-E7MKE3 PANASONIC

Panasonic CU-E7MKE3 klima filtreleri nasıl temizlenir?

Cihazı fişten çekin. İç ünitenin ön panelini açın ve filtreleri çıkarın. Ilık su ve nötr deterjanla yıkayın. Tekrar takmadan önce tamamen kurulayın. Enerji verimliliği sağlamak için filtreleri 2 haftada bir temizleyin.

CU-E7MKE3 ekranındaki hata kodları ne anlama geliyor?

H11 kodu dış ünite ile iletişimi belirtir. F95 soğutucuda yüksek basıncı ifade eder. H00 normal çalışma anlamına gelir. Tüm kodlar için kılavuza bakın.

Panasonic CU-E7MKE3'te zamanlayıcı nasıl kullanılır?

Uzaktan kumandada TIMER düğmesine basın. İstenen süreyi ayarlamak için +/- düğmelerini kullanın (0,5 ila 24 saat arası). Otomatik açma veya kapama programlayabilirsiniz.

Klima yeterince soğutmuyor, ne kontrol edilmeli?

Filtrelerin temiz olup olmadığını kontrol edin. Kapı ve pencerelerin kapalı olduğundan emin olun. SOĞUTMA modunun seçili olduğunu ve istenen sıcaklığın ortam sıcaklığından düşük olduğunu kontrol edin. Sorun devam ederse, soğutucu gaz eksikliği olabilir.

İç ve dış ünite arasındaki maksimum mesafe nedir?

İzin verilen maksimum mesafe 15 metredir ve maksimum yükseklik farkı 10 metredir. Daha uzun borular verimliliği azaltabilir.

UYKU modu ne anlama geliyor?

UYKU modu, konforlu bir uyku sağlamak için sıcaklığı otomatik olarak ayarlar. Genellikle 1 saat sonra 1°C ve 2 saat sonra 1°C daha artırır. Ayrıca gürültüyü azaltır.

Uzaktan kumanda tutacağı nasıl takılır?

Tutak setle birlikte gelir. Erişilebilir bir yerde, yaklaşık 1,5 metre yükseklikte duvara vidalayın. Kumanda ile iç ünite arasında engel olmadığından emin olun.

Klima sürekli açılıp kapanıyorsa ne yapılmalı?

Termostat arızası, kirli filtreler veya elektrik aşırı yüklenmesinden kaynaklanabilir. Kapatın ve 5 dakika bekleyin. Sorun devam ederse bir teknisyene başvurun.

Panasonic CU-E7MKE3'ün enerji sınıfı nedir?

Enerji sınıfı A+ olup yüksek verimliliği gösterir. EER değeri 3,1 W/W'dir, yani soğutma kapasitesine göre az enerji tüketir.

Cihaz sadece soğutma yapıyor mu yoksa ısıtma da yapıyor mu?

Bu bir tersinir modeldir (ısı pompası). -10°C dış sıcaklıklara kadar ısıtma sağlar, ılıman iklimler için idealdir.

KULLANIM KILAVUZU CU-E7MKE3 PANASONIC

Ürünü çalıştırmadan önce, bu çalıştırma talimatlarını dikkatlice okuyunuz ve ileride kullanmak üzere muhafaza ediniz.

HRVATSKI 42 \~ 51

Prije rada s jedinicom, pažljivo pročitajte ove upute za rad i čuvajte ih za buduće potrebe.

ÍNDICE

NOT : Bu kılavuzda kullanılan çizimler yanlızca bilgi verme amaçlıdır ve gerçek ürünlerden farklılık gösterebilir. Geliştirme faaliyetleri çerçevesinde ürün özellikleri önceden haber verilmeksizin değiştirilebilir.

MULTI KLİMA SİSTEMİ

Multi Split Dış Ünite

Multi klima sistemleri bir dış üniteye birden fazla iç ünite bağlanması olanak vererek yerden tasarruf edilmesini sağlar.

iç ÜNİTE

• İç üniteleri teker teker veya aynı anda çalıştırmak mümkündür. Çalışma modu önceliği ilk çalıştırılan üniteye verilir.
• Çalışma sırasında farklı iç üniteler için aynı anda ısıtma ve soğutma modları seçilemez. Güç göstergesinin yanıp sönmesi ünitenin farklı çalışma modundan dolayı beklemede olduğunu gösterir.

* Not: Tüm ürün kombinasyonları için kataloğa bakınız.

Dikkat

PATROL/e-lon

işlemleri klima kapalı konumdayken bile aktif hale gelebilir. Bu durumda, e-ion göstergesi yandığında, ürün AUTO fan hızı ve hava salınımı ile çalışacaktır. Bunun yanısıra söz konusu çalışma, herhangi bir diğer iç unite ısıtma modunda çalışıyor ise başlatılamaz veya başladıktan sonra iptal edilir.

ÇALIŞMA KOŞULLARI

Bu klimayı aşağıdaki sıcaklık aralıklarında kullanınız.

UYARI: • Bu model -5°C altındaki sıcaklıklarda, ıstma modunda 24 saat durmaksızın çalışmaya uygun değildir. Dış ortam sıcaklığı -5°C altında ise ve ürün yukarıda verilen koşulların dışında kullanılır ise dış ünite donabilir ve ürünün çalışması koruma amaçlı olarak durdurulabilir.

Mono Split Dış Ünite (CU-E7MKE-3, CU-E9MKE-3, CU-E12MKE-3)

Sıcaklık (°C)		iç		DIŞ
		*KTS *YTS *KTS *YTS
SOĞUTMA	Maks.	32 23 43 26
	Min.	16 11 5 4
ISITMA	Maks.	30 - 24 18
	Min.	16 - -15	-16

UYARI: • Bu model -15°C altındaki sıcaklıklarda, ısıtma modunda 24 saat durmaksızın çalışmaya uygun değildir. Dış ortam sıcaklığı -15°C altında ise ve ürün yukarıda verilen koşulların dışında kullanılır ise dış ünite donabilir ve ürünün çalışması -18°C' de koruma amaçlı olarak durdurulabilir.

* KTS: Kuru termometre sıcaklığı
* YTS: Yaş termometre sıcaklığı

GÜVENLİK ÖNLEMLERİ

Yaralanma ve maddi hasarları önlemek için aşağıdaki uyarıları dikkate alınız. Talimatlara uygun olmayan kullanım sonucu oluşabilecek yaralanma ve hasarların ciddiyeti aşağıdaki gibi sınıflandırılmıştır.

UYARI

Bu işaret ölüm veya ciddi yaralanma uyarısıdır.

DİKKAT

Bu işaret yaralanma veya maddi hasar uyarısıdır.

Uyulması gereken talimatlar aşağıdaki semboller ile sınıflandırılmıştır.

Bu işaret YASAK olan işlemleri gösterir.

Bu işaret MECBURİ olan işlemleri gösterir.

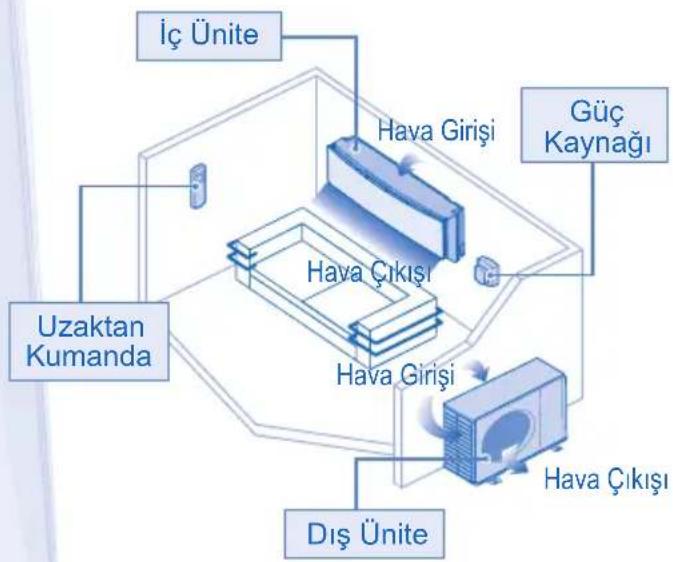


UYARI

İÇ ÜNİTE VE DIŞ ÜNİTE

Bu ürün (çocuklar da dahil) sınırlı fiziksel veya mental yeterliliği olan, bilgi ve tecrübe eksikliği olan kişiler tarafından, güvenliklerinden sorumlu bir kişinin gözetiminde degillerse, kullanılmaya uygun değildir. Çocukların ürün ile oynamadıklarından emin olunması için gözetim altında tutulmaları gerekir

Ürün içerisindeki parçaların temizliği, ürünün tamiri, sökülmesi ve yeniden kurulması için yetkili satıcınıza veya bir uzmana danışınız. Uygun olmayan kurulum ve onarım, kaçak, elektrik çarpması veya yangına sebep olur.

Ürünü potansiyel olarak patlayıcı ve alev alıcı atmosferi olan yerlere kurmayınız. Aksi durum yangına sebebiyet verebilir.

Parmağınızı yada başka objeleri klimanın iç ve dış ünitelerine sokmayınız. Dönen parçalar yaralanmalara yol açabilir.

Yıldırım esnasında dış üniteye dokunmayınız. Elektrik çarpmasına neden olabilir.

Kendinizi uzun sure direk soğuk havaya maruz bırakmayınız.

Ürünün üzerine oturmayınız ve basmayınız. Kazara düşmenize sebep olabilir.

UZAKTAN KUMANDA

Bebeklerin ve küçük çocukların kazara pilleri yutmasını engellemek için uzaktan kumanda ile oynamalarına izin vermeyiniz.

GÜÇ KAYNAĞI

Aşırı ısınma ve yangınları önlemek için ekli kablo, uzatma kablosu veya teknik özellikleri uygun olmayan başka kablolar kullanmayınız.

Aşırı ısınma, yangın ve elektrik çarpmasının önlenmesi için:

• Diğer ekipmanlarla ortak elektrik şebeke çıkışı kullanmayınız.
• Islak ellerle kullanmayınız.
• Sebeke kablosunu aşırı bükmeyiniz.
• Ürünün açıp kapamasını ürünün fişini söküp takarak yapmayınız.

!UYARI
GÜÇ KAYNAĞI
	Eğer ürünün şebeke kablosu hasarlı ise,zararların önlenmesi için üretici, yetkiliservis veya benzer yetkinliğe sahip kişilercedeğiştirilmelidir.
	Elektrik çarpması ve yangınların önlenmesi içinToprak Kaçağı Devre Kesici (ELCB) veya KaçakAkım Koruma Rölesi (RCD) kullanılması tavsiyeedilir.
	Aşırı ısınma, yangın ve elektrik çarpmasınınönlenmesi için:Fişi düzgün takınız.Fiş üzerindeki tozlar kuru bir bezle periyodikolarak silinmelidir.
	Herhangi bir anormallik/arıza görüldüğündeürünü durdurup fişini çekiniz veya sigortasınıkapatınız.(Duman/yangın/elektrik çarpması riski)Anormallik/arıza örnekleriToprak Kaçağı Devre Kesicisinin (ELCB) sıksık atması.Yanık kokusu alınması.Anormal ses ve titreşim görülmesi.İç ünitenin su akıtması.Şebeke kablosunun veya fişin anormal olarakısınması.Fan hızının kontrol edilememesi.Ürünün açıldıktan hemen sonra durması.Çalışma durduğunda dahi fanın durmaması.Onarım/bakım için derhal yetkili satıcınızlairtibata geçiniz.
	Elektrik çarpması ve yangınların önlenmesi içinbu cihaz mutlaka topraklanmalıdır.
	Aşağıdaki durumlarda elektrik çarpmasınıönlemek için güç kaynağını kapatıp fişi çekiniz.- Temizlik ve servis öncesinde.- Ürün uzun sure kullanılmayacaksa.- Aşırı yıldırım aktivitesinin olduğu durumlarda.

DİKKAT
iç ÜNİTE VE DIŞ ÜNİTE
	İç ünitede hasar ve korozyonun önlenmesi için cihazı su, benzen, tiner veya ovma tozları ile yıkamayınız.
	Hassas cihazlar, yiyecek, hayvanlar, bitkiler sanat eserleri ve diğer nesnelerin korunması için kullanmayınız. Bu durum kalitelerinin bozulmasına v.s. yol açabilir.
	Alevin yayılmasını önlemek için hava çıkışının önünde yanıcı bir cihaz kullanmayınız.
	Bitkileri ve hayvanları direk hava akışına maruz bırakmayınız.
	Keskin alüminyum fi nlere dokunmayınız, yaralanmalara neden olabilir.
	Odada cilalama işlemi yapılırken iç üniteyi çalıştırmayınız. İşlem bittikten sonra iç üniteyi çalıştırmadan önce odayı iyice havalandırınız.
	Ürünü, olası hasarları önlemek için yağlı ve dumanlı yerlere kurmayınız.
	Yaralanmaları önlemek için temizlik amaçlı olarak ürünü sökmeyiniz.
	İç üniteyi temizlerken dengesiz bir zemine basmayınız.
	Ürünün üzerine su kabı veya vazo koymayınız. Ürünün içine su kaçabilir ve izolasyonu azaltarak elektrik çarpmalarına neden olabilir.
	SOĞUTMA /NEM ALMA çalışma konumlarında kapı ve pencereleri uzun süreli açmayınız.
	Su sızıntısının önlenmesi için tahliye hortumunun düzgün bağlandığından ve tahliye çıkışının akışa uygun bir yere bağlandığından ve su içerisinde daldırılmadığından emin olunuz.
	Uzun süreli kullanımdan veya alevli bir cihazla çalıştıktan sonra odayı iyice havalandırınız.
	Uzun bir kullanım süresinden sonra, ürünün düşmesini önlemek için montaj askısının bozulmadığını kontrol ediniz.
UZAKTAN KUMANDA
	Şarj edilebilir (Ni-Cd) pilleri kullanmayınız. Uzaktan kumandaya zarar verebilir.
	Kumandanın arızalanması ve hasarlanması önlemek için:Ürün uzun süre kullanılmayacaksa pilleri çıkarınız. Aynı tipteki yeni pilleri yerleştirirken gösterilen yönde takınız.
GÜÇ KAYNAĞI
	Elektrik çarpmasını önlemek için fışı çıkarırken kablodan çekmeyiniz.

UZAKTAN KUMANDA

GÖSTERGE

PATROL SENSOR	(Mavi)
POWER	(Yeşil) (Turuncu)
TIMER	(Yeşil)
ECONAVI	(Yeşil)
AUTO COMFORT	(Yeşil)
C-ion	(Mavi)
POWERFUL/QUIET	(Turuncu)

Uzaktan Kumanda Ekranı

Uzaktan Kumandanın Kullanımı:

1 ÜRÜNÜ AÇIP KAPATMAK İÇİN

- Ürünün düzensiz olarak açılıp kapanmasını önlemek için kumanda üzerindeki OFF göstergesine dikkat ediniz.

2 SICAKLIĞI AYARLAMAK İÇİN

• Seçim aralığı: 16°C \~ 30°C.
• Cihazı tavsiye edilen sıcaklıklar arasında kullanmak enerji tasarrufu sağlayabilir.
  ISITMA modu : 20°C \~ 24°C.
  SOĞUTMA modu : 26°C \~ 28°C.
  NEM ALMA modu : oda sıcaklığının 1°C \~ 2°C altı

3 ÇALIŞMA MODUNU SEÇMEK İÇİN

AUTO modu - Rahatınız için

• Çalışma modu seçimi sırasında güç göstergesi yanıp söner.
• Cihaz ayar sıcaklığına ve oda sıcaklığına bağlı olarak her 10 dakikada bir çalışma konumunu seçer. (Mono Split Sistem için)
• Cihaz, ayar, dış ortam ve oda sıcaklığına bağlı olarak her 3 saatte bir çalışma konumunu seçer. (Multi Split Sistem için)

ISITMA Modu - Sıcak havanın keyfini çıkarmak için

• Ürünün ısınması belirli bir süre alır. Bu sırada güç göstergesi yanıp söner.
• Direk güneş sığı ve dış ortam ısısını engelleyerek enerji tüketimini azalmak için perdeleri kullanınız.

SOĞUTMA modu - Serin havanın keyfini çıkarmak için

NEM ALMA modu - Ortamdaki nemin uzaklaştırılması için

- Ürün daha yumuşak soğutma sağlamak için düşük fan hızında çalışır.

4 FAN HIZINI SEÇMEK İÇİN (5 SEÇENEK)

FAN SPEED

- AUTO konumunda iç ünite fan hızı, çalışma moduna göre otomatik olarak seçilir.

5 HAVA AKİŞ YONUNU AYARLAMAK İÇİN (5 SEÇENİK)

AIR SWING

• Tüm odayı havalandırır.
• SOĞUTMA/NEM ALMA modunda AUTO seçilirse panjur otomatik olarak sağa/sola ve yukarı/aşağı hareket eder.
• ISITMA modunda AUTO seçilirse yatay panjur önceden belirlenen pozisyonda sabit kalır. Dikey panjur sıcaklığıın yükselmesinden sonra sağa/sola hareket eder.

6

TAZE & TEMİZ HAVANIN KEYFİNİ ÇIKARMAK İÇİN

PATROL/e-Ion

PATROL - Hava kalitesini izlemek için

• Hava kalitesini tespit eder, kirlenme durumunda e-ion sistemi devreye girer.
• Ürün kapalı iken de devreye alınabilir.

OFF/ON

- Ürün ile başlatıldığında Patrol otomatik olarak başlar.

e-ion - Havayı tazelemek ve arındırmak için

• Taze hava etkisi yaratmak ve tozu çekmek için daha sonra pozitif yüklü e-ion fi ltresi üzerinde tutulacak negative iyonlar üretir.
• Ürün kapalı iken bile devreye alınabilir. Bu durumda fan hızı ve hava salınımı kontrol edilemez.

7

RUTUBET VE NEM SEVIYELERİNİN İYİLEŞTİRİLMESİ

Mono Split Sistem:

• Bu işlem sadece SOĞUTMA modunda havanın kuruluşunu düşürerek rahat bir ortam sağlar.
• Dikey hava akış yönü, AUTO olarak ayarlandığında, soğuk hava temasını engellemek için en altta durur. Bunun yanısıra panjur yönü manuel olarak da ayarlanabilir.

Multi Split Sistem:

- Fonksiyon kullanılamaz.

8

POWERFUL & QUIET MODLARINA GEÇİŞ

POWERFUL/QUIET

POWERFUL/QUIET

POWERFUL

SICAKLIĞA HIZLICA ULAŞMAK İÇİN

• Mono Split Sistem: Bu işlem 20 dakika sonra otomatik olarak durur.
• Multi Split Sistem: Bu işlemi durdurmak için tuşa tekrar basınız yada cihazı kapatınız.

QUIET

SESSİZ ÇALIŞMANIN KEYFİNİ ÇIKARMAK İÇİN

• Bu işlem hava akış sesini azaltır.
• Bu işlem aktive edildiğinde gösterge parlaklığı azalır.

9 10

ENERJİ TASARRUFU & KONFOR İÇİN İNSAN VARLIĞI & AKTİVİTESİNİN İZLENMESİ

ECONAVI —

Enerji tasarrufunu arttırmak için

AUTO COMFORT

Konforu arttırmak için

AUTO COMFORT

• Her iki fonksiyon da aktif hale getirildiğinde ürün yaklaşık 1 dakika sonra devreye girecektir. Bu esnada aktivite sensörü göstergesi sırayla yanıp sönecektir.
• Başlatılmasından sonra aktivite sensörü ısı kaynağı v eve hareket seviyelerini tespit eder. Ürün sıcaklık ve hava uflemesini sizi sürekli konforlu tutacak şekilde ayarlar.

Isı Kaynağı & Hareket	Düşük	Yüksek	Normal	Yok
Soğutma/Nem Alma Modu Ayar Sıcaklığı	+1°C			+2°C
Ayar Fan Hızı	+1 kademe*	-1°C		≤ Orta fan hızı
		+1 kademe

ISITMA ModuAyar Sıcaklığı	+0.3°C
Ayar Fan Hızı	-2°C	-2°C

* İlk 15 dakika için veya ayar sıcaklığına ulaşılana kadar.

- Aktivite sensörü oda içerisinde ısı kaynağı ve hareket taraması yapacaktır.

Aktivite sensörü göstergesi	Isı Kaynağı & Hareket
	Odanın solunda
	Odanın sağında
	Odanın ortası veya birden fazla bölgesinde

- Ürün ısı kaynağı & hareket odak noktalarını tespit edecek ve otomatik olarak yatay ve dikey hava yönlendirme panjurlarını daha önceden belirlenmiş pozisyonda sabitleyecek ya da sağa sola hareket ettirecektir.

Algılama alanı (üstten görünüş)

- Manuel AIR SWING▶ seçildiğinde ECONAVI ve AUTO COMFORT işlemleri iptal edilecektir.

- Sensör 7m'den daha uzakta olan ve algılama açısından dışında kalan hareketli objeleri algılamayabilir.

- Sensör hassasiyeti iç ünitenin konumu, hareket hızı, sıcaklık aralığı v.s gibi faktörlerden etkilenir.

- Sensör yanlışlıkla, evcil hayvanlar, güneş ışığı, uçuşan perdeler ve ışık yansımalarını insan olarak algılayabilir.

NOTLAR

PATROL/

e-on

POWERFUL/

QUIET

AUTO

COMFORT

ECONAVI

- Tüm çalışma modlarında devreye alınabilir ve ilgili tuşa tekrar basılarak devreden çıkarılabilir.

POWERFUL/

QUIE

AUTO

COMFORT

ECONAVI

(No text)

- Aynı anda secilemezler.

- MILD DRY COOLING işlemi devrede iken seçilemezler.

UZAKTAN KUMANDA

11 Ürün göstergesinin parlaklığını artırmak ya da azaltmak için basıp 5 saniye bekleyiniz.
12 Sıcaklığı °C veya °F cinsinden göstermek için basıp 10 saniye kadar bekleyiniz.
13 Uzaktan kumandanın fabrika ayarlarına dönmek için basınız.
14 Normal çalışmada kullanılmaz.

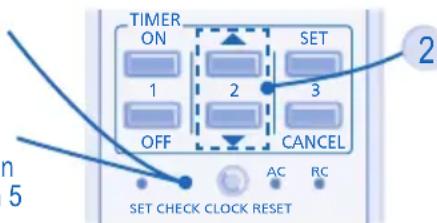

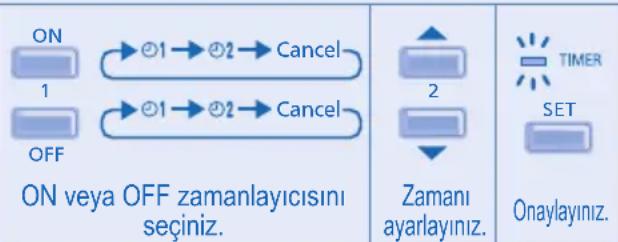

ZAMANLAYICIYI AYARLAMAK İÇİN

• Ürünü daha önceden belirlenmiş farklı zamanlarda açıp kapatmak için 2 set ON / OFF zamanlayıcısı mevcuttur.
• Her bir zamanlayıcıyı ayarlamak için aşağıdaki işlemleri uygulayınız.

- Oturma odasında uygulama örneği:

Sabah: ON 01 saat 07:00 (Kalkış) OFF 01 saat 08:00 (İşe Gidiş)

Akşam: ON ☎2 saat 17:00 (Eve Dönüş)

OFF ⓐ2 saat 22:00 (Yatış)

• ON veya OFF zamanlayıcısını iptal etmek için, veya OFF tuşlarına basarak veya seçiniz ve CANCEL tuşuna basınız.

- Zamanlayıcı manuel olarak veya elektrik kesintisine bağlı olarak iptal olur ise, tekrar devreye almak için veya OFF tuşlarına basarak veya seçiniz ve tuşuna basınız.

- Sıradaki zamanlayıcı ekranda gösterilecek ve ardışık olarak devreye girecektir.

- ON zamanlayıcısı ayarlandığında ürün istenilen sıcaklığa zamanında ulaşmak için ayar zamanından önce (35 dakikaya kadar) çalışmaya başlayabilir.

- Zamanlayıcının çalışması kumanda üzerinden ayarlanan saate bağlıdır ve bir kez ayarlandıktan sonra günlük olarak tekrar eder. Saat ayarı için arka kapaktaki Uzaktan Kumanda Hızlı Kullanım Kılavuzuna bakınız.

Ürün durur ve zamanlayıcı göstergesi yanıp söner.

Hata kodunu görebilmek için uzaktan kumandayı kullanınız.

1 5 saniye basınız.
3 Hata kontolünden çıkmak için 5 sn. basınız.
4 Ürünü kapatarak hata kodunu yetkili satıcınıza bildiriniz.

Bip sesini duyana kadar basınız, daha sonra hata kodunu not ediniz.

Not:

- Bazı hatalar için, ürün başlangıçta 4 bip sesi ile kısıtlı özellikler ile çalıştırılabilir.

- Temizlikten önce güç kaynağı nı kapatınız ve ürünün fişini çekiniz. - Alüminyum finlere dokunmayınız. Keskin parçalar yaralanmalara sebep olabilir.

TEMİZLİK TALİMATLARI

• Benzen, tiner veya ovma tozu kullanmayınız.
• Yalnızca sabun ( pH7) veya standart ev deterjanları kullanınız.
• 40°C den daha sıcak su kullanmayınız.

iPUCU

- Ürün den en iyi verimi almak için temizlik işlemleri düzenli aralıklarla yapılmalıdır. Kirli ürün arızalara ve "H99" arıza kodu görmenize neden olabilir. Lütfen yetkili satıcınıza danışınız.

- Çalışma sırasında dokunmayınız.

5 AKTİVİTE SENSÖRÜ

• Sensöre vurmayınız, baskı uygulamayınız ve kesici objelerle müdehale etmeyiniz. Bu hasara ve arızalara yol açabilir.
• Sensörün yakınlarına büyük objeler koymayınız. Isıtma cihazları, oda nemlendiricileri gibi ürünleri sensörün algılama alanına koymayınız.

1 iç ÜNİTE

- Ürünü yumuşak kuru bir bezle hafifçe siliniz.

2 ÖN PANEL

Ön Panelin Çıkarınız

• Ön paneli kaldırıp çıkarmak için çekiniz.
• Nazikçe yıkayıp kurutunuz.

Ön Paneli Kapatınız

- Güvenli bir biçimde kapatmak için ön panelin her iki ucundan bastırınız.

3 UZAKTAN KUMANDA ALICISI

4 ALÜMİNYUM FİN

5 AKTİVİTE SENSÖRÜ

6 YATAY HAVA ÜFLÜME YÖNLENDİRME PANJURU

- El ile ayarlamayınız.

7 DİKEY HAVA ÜFLÜME YÖNLENDİRME PANJURU

- El ile ayarlamayınız.

8 OTOMATİK AÇMA/KAPAMA TUŞU

- Uzaktan kumanda kaybolduğunda veya arızalandığında kullanınız.

İşlem Mod
Bir kez basınız Auto
1 bip sesi duyulana kadar basınız,sonra bırakınız.	Soğutma
1 bip sesi duyulana kadar basınız,sonra bırakınız. Daha sonra 2 bip sesiduyana kadar basıp bırakınız.	Isıtma
Kapatmak için düğmeye basınız.

9 e-ion ŞARJ TELİ

10 e-ion FILTRELERİ

• Filtreyi düzenli olarak temizleyiniz.
• Filtre yüzeyine zarar gelmemesi için fi İtreleri nazikçe yıkayıp durulayınız.
• Filtreleri gölgede ateş ve direk güneşten uzakta tamamen kurutunuz.
• Hasar görmüş filtreleri değiştiriniz.

11 AKTİF e-ion JENERATÖRÜ

Kuru pamuklu çubuk ile temizleyiniz.

- Aktif e-ion jeneratörünün 6 ayda bir temizlenmesi tavsiye edilir.

SORUN GİDERME

Aşağıdaki durumlar üründe arıza olduğunu göstermez.

BELİRTİ	SEBEP
İç üniteden buhar geliyor.	Soğutma sürecine bağlı yoğuşma etkisi.
Çalışma sırasında su akış sesi.	Ürünün içerisindeki soğutucu akışı.
Oda da belirgin bir koku var.	Bu durum duvarlar, halılar, mobilyalar veya giysilerden gelen rutubet kokusu olabilir.
Otomatik fan hızı ayarında iç ünite fanı bazen duruyor.	Bu etraftaki kokuların giderilmesine yardımcı olur.
Çalışma dursa bile hava akışı devam ediyor.	Kalan ısının iç ünite üzerinden atılması (maksimum 30 saniye).
Çalışma başlatıldıktan sonra bir kaç dakikalık gecikme oluyor.	Gecikme ürünün kompresörünün korunması içindir.
Dış üniteden su/buhar geliyor.	Borular üzerinde yoğuşma ve buharlaşma görülür.
Zaman göstergesi sürekli aktif.	Zamanlayıcı ayarları günlük olarak tekrar eder.
ISITMA modunda güç göstergesi yanıp sönyöor, sıcak hava gelmiyor (ve panjur kapalı).	Ürün defrost (buz çözme) modunda (AIR SWING, AUTO konumunda)
Isıtma işlemi sırasında iç ünite fanı bazen duruyor.	İstenmeyen soğutma etkisinin önlenmesi için.
Ürün açılmadan önce güç göstergesi yanıp sönyöor.	Bu ON zamanlayıcısının ayarlanması durumunda ürünün çalışmaya hazırlandığını gösterir.
Çalışma sırasında çatlama sesi.	Sıcaklık değişimleri cihazın genleşmesine/büzülmesine neden olur.
2 veya daha fazla aktivite göstergesi aynı anda yanıyor.	Bölgede ısı kaynağı ve hareket varlığına karar verilmesi.

Servisinizi aramadan önce aşağıdaki kontrolleri yapınız.

BELİRTİ	KONTROL
Isıtma/Soğutma işlemleri verimli çalışmıyor.	Sıcaklığı doğru olarak ayarlayınız.Tüm kapıları ve pencereleri kapatınız.Filterleri temzileyin yada değiştirin.Hava giriş ve hava çıkış ağızlarındaki tüm engelleri kaldırın.
Çalışma sırasında gürültü.	Ürünün eğimli kurulup kurulmadığını kontrol ediniz.Ön paneli düzgünce kapatınız.
Uzaktan kumanda çalışıyor.(Ekran soluk yada iletim sinyali zayıf.)	Pilleri doğru biçimde takınız.Zayıf pilleri değiştiriniz.
Ürün çalışıyor.	Sigortanın atıp atmadığını kontrol ediniz.Zamanlayıcının ayarlı olup olmadığıını kontrol ediniz.
Ürün uzaktan kumandadan sinyal almıyor.	Alicının önünde engel olmadığından emin olunuz.Bazı florasan ışıklar sinyal vericisi ile girişim yapabilir.Lütfen yetkili satıcınıza danışın.
İç unitedeki Patrol sensörü veya e-ion göstergesi yanıp sönyur.	PATROL veya e-ion işlemini kapatıp yeniden açınız.PATROL veya e-ion göstergeleri hala yanıp sönüyorsa yetkili satıcınıza danışınız.

ÜRÜNÜN UZUN SÜRE KULLANILMAMASI DURUMUNDA SEZONLUK KONTROL

• Uzaktan kumanda pillerinin kontrol edilmesi.
- Hava giriş ve çıkış kanallarında tıkanma olmaması.
- Otomatik OFF/ON butonunu kullanarak Isıtma/Soğutma işlemini seçiniz. 15 dakikalık çalışma sonrasında hava giriş ve çıkış ağızları arasında aşağıdaki sıcaklık farklarının görülmesi normaldir.
Soğutma: ≥ 8°C
Isitma: ≥ 14°C

ÜRÜN UZUN SÜRE KULLANILMAYACAK İSE

• Ürünün içerisindeki nemi uzaklaştırmak ve dolayısıyla iç parçalarda oluşacak küfü önlemek için ürünü 2\~3 saat ısıtma konumunda çalıştırınız.
• Güç kaynağı kapatınız ve fışı çekiniz.
• Uzaktan kumandanın pillerini çıkarınız.

BAKIM YAPILAMAYAN DURUMLAR

GÜÇ KAYNAĞINI KAPATINIZ VE FİŞİ ÇEKİNİZ daha sonra aşağıdaki durumlar oluştuğunda yetkili satıcınıza danışınız:

• Çalışma sırasında anormal gürültü.
• Úzaktan kumandaya su/yabancu madde girmesi.
• İç üniteden su sızıntısı.
• Devre kesici sigorta sigorta sık sık atıyor.
  • Güç kablosu normalden daha sıcak.
• Anahtarlar ve düğmeler düzgün çalışıyor.

Kullanıcılar İçin Eski Cihazların ve Kullanılmış Pillerin Toplanması ve İmha Edilmesi Hakkında Bilgi

Ürün, ambalaj ve/veya beraberindeki dökümanlar üzerindeki bu semboller, elektrikli ve elektronik ürünlerin ve pillerin genel ev atıklarıyla karıştırılmaması gerektiği anlamına gelmektedir. Eski ürünlerin ve pillerin uygun bakım, kurtarma ve geridönüsümü için, lütfen bunlari ulusal mevzuatınız ve 2002/96/EC ve 2006/66/EC direktifleri doğrultusunda uygun toplama noktalarına götürünüz. Bu ürünleri ve pilleri doğru bir sekilde imha ederek değerli kaynakların korunmasına ve uygunsuz atık taşımadan kaynaklanabilecek insan sağlığı ve çevre üzerindeki olası negatif etkilerin önlenmesine yardım etmiş olacaksınız. Eski ürünlerin ve pillerin toplanması ve geri dönüşümüyle ilgili daha fazla bilgi için lütfen yerel belediyeniz, atık imha servisleriniz veya bu parçaları aldığınız satış noktalarıyla iritibata geçiniz. Ulusal mevzuata uygun olarak para cezaları, bu atıkların yanlış imhasında uygulanabilir.

Avrupa Birliğindeki Ticari Kullanıcılar İçin

Eğer elektrikli ve elektronik donanımınızı atmak istiyorsaniz lütfen daha fazla bilgi için satıcınızla veya tedarikçinizle temasa geçiniz.

[Avrupa Birliği dışındaki diğer ülkelerde imha hakkında bilgi]

Bu semboller sadece Avrupa Birliğiinde geçerlidir. Eğer bu parçaları imha etmek isterseniz, lütfen yerel otoritelere veya tedarikçinizle doğru imha yöntemlerini sormak için iletisime geçiniz.

Pil sembolü notu (alttaki iki örnek sembol)

Bu sembol kimyasal bir sembol kombinasyonuyla birlikte kullanılabilir. Bu durumda kimyasallarla ilgili yönergelerle belirlenen şartlara uyulması gerekir.

SADRŽAJ

SUSTAV KLIMATIZACIJE MULTI AIR .42

RADNI UVJET 43

SIGURNOSNE MJERE 44\~45

DALJINSKO UPRAVLJANJE 46\~48

UNUTARNJA JEDINICA 49

RJEŠAVANJE PROBLEMA. 50

INFORMACIJE 51

VODIČ ZA BRZI POČETAK....STRAŽNJA STRANA

EEE Complies with Directive of Turkey / EEE Yönetmeliğine Uygundur BU ÜRÜNÜN KULLANIM ÖMRÜ 10 YILDIR
