Typ produktu	Klimatyzator typu split (jednostka wewnętrzna + zewnętrzna)
Marka	Panasonic
Model	PA-WDHWM80ZNT
Wymiary jednostki wewnętrznej (S x W x G)	Ok. 790 x 290 x 230 mm
Wymiary jednostki zewnętrznej (S x W x G)	Ok. 700 x 510 x 260 mm
Masa netto (wewnętrzna)	Ok. 9,5 kg
Masa netto (zewnętrzna)	Ok. 27 kg
Zasilanie	220-240 V, 50 Hz, jednofazowe
Wydajność chłodzenia	2,5 kW (ok. 8500 BTU/h)
Wydajność grzania	3,2 kW (ok. 10 900 BTU/h)
Współczynnik efektywności energetycznej (EER) / COP	EER 3,2 / COP 3,5 (typowy)
Rodzaj czynnika chłodniczego	R32
Przepływ powietrza (wysoki)	600 m³/h (jednostka wewnętrzna)
Poziom hałasu (wewnątrz/na zewnątrz)	Wewnątrz: 26-45 dB / Na zewnątrz: 50-55 dB
Funkcje	Chłodzenie, ogrzewanie, osuszanie, wentylator, timer, tryb nocny, automatyczny restart
Sterowanie	Pilot zdalnego sterowania w zestawie, wyświetlacz LCD na jednostce wewnętrznej
Typ filtra	Zmywalny filtr wstępny, opcjonalny filtr PM2,5
Konserwacja	Czyść filtr co 2 tygodnie; profesjonalny serwis co roku
Funkcje bezpieczeństwa	Zabezpieczenie przed przegrzaniem, zabezpieczenie przed wahaniami napięcia, automatyczne wyłączanie wentylatora
Dostępność części zamiennych	Filtr, pilot, silnik wentylatora, sprężarka (sieć serwisowa)
Indeks naprawialności	7,5/10 (na podstawie dostępności części i konstrukcji)

Często zadawane pytania - PA-WDHWM80ZNT PANASONIC

Jak zainstalować klimatyzator Panasonic PA-WDHWM80ZNT?

Instalacja powinna być wykonana przez wykwalifikowanego specjalistę. Jednostkę wewnętrzną należy zamontować na solidnej ścianie, co najmniej 15 cm od sufitu, z zapewnionym swobodnym przepływem powietrza. Jednostkę zewnętrzną należy ustawić na równej powierzchni z odpowiednią wentylacją. Szczegółowe kroki i wymagania dotyczące odstępów znajdują się w instrukcji instalacji.

Jak często należy czyścić filtr powietrza?

Filtr powietrza należy czyścić co 2 tygodnie przy normalnym użytkowaniu. Aby wyczyścić, otwórz przedni panel, wyjmij filtr, umyj wodą z łagodnym detergentem, dokładnie wysusz i zamontuj ponownie. Brudny filtr zmniejsza wydajność i jakość powietrza.

Co oznacza 'Kod błędu H00'?

Kod błędu H00 oznacza normalną pracę lub brak błędu. Jeśli pojawią się inne kody, np. H11 (błąd komunikacji wewnętrznej/zewnętrznej) lub H99 (blokada sprężarki), sprawdź tabelę kodów błędów w instrukcji lub skontaktuj się z pomocą techniczną Panasonic.

Czy mogę używać tego klimatyzatora do ogrzewania zimą?

Tak, model PA-WDHWM80ZNT to pompa ciepła zapewniająca zarówno chłodzenie, jak i ogrzewanie. Może działać wydajnie przy temperaturach zewnętrznych nawet do -10°C. W przypadku ekstremalnego zimna może być potrzebne dodatkowe źródło ogrzewania.

Jak mogę oszczędzać energię za pomocą tego urządzenia?

Używaj trybu ECO, aby zoptymalizować zużycie energii, ustaw termostat na 24-26°C dla chłodzenia i 20-22°C dla ogrzewania, regularnie czyść filtry i upewnij się, że okna i drzwi są uszczelnione. Funkcja timera może również pomóc uniknąć niepotrzebnej pracy.

Dlaczego mój klimatyzator nie chłodzi prawidłowo?

Sprawdź, czy filtr nie jest brudny, termostat jest ustawiony prawidłowo, jednostka zewnętrzna nie jest zablokowana, a drzwi/okna w pomieszczeniu są zamknięte. Jeśli problem nie ustąpi, sprawdź nieszczelności czynnika chłodniczego lub uszkodzoną sprężarkę; skontaktuj się z technikiem.

Jak użyć pilota do ustawienia timera?

Naciśnij przycisk TIMER na pilocie. Użyj + lub -, aby ustawić żądany czas włączenia/wyłączenia. Potwierdź, naciskając SET. Na pilocie pojawi się symbol timera. Aby anulować, naciskaj TIMER aż symbol zniknie.

Jaki typ czynnika chłodniczego stosuje ten model?

Klimatyzator Panasonic PA-WDHWM80ZNT używa czynnika R32, który jest bardziej przyjazny dla środowiska niż R410A. R32 ma niższy współczynnik globalnego ocieplenia (GWP) i wyższą efektywność energetyczną. Upewnij się, że serwis odpowiednio obsługuje R32.

Jak zresetować klimatyzator po awarii zasilania?

Urządzenie ma funkcję automatycznego restartu: po powrocie zasilania wznowi pracę z poprzednimi ustawieniami w ciągu kilku minut. Jeśli nie, wyłącz i włącz je za pomocą pilota lub przycisku zasilania na jednostce wewnętrznej.

Gdzie mogę znaleźć części zamienne do tego modelu?

Autoryzowane centra serwisowe Panasonic posiadają części zamienne, takie jak filtry, piloty, silniki wentylatorów i płytki PCB. Skorzystaj ze strony internetowej Panasonic lub skontaktuj się z lokalnym serwisem, aby zamówić. Zawsze używaj oryginalnych części, aby zachować gwarancję.

INSTRUKCJA OBSŁUGI PA-WDHWM80ZNT PANASONIC

Instrukcja obsługi 243

WARNINGS!

Dzieci starsze od 8 lat oraz osoby o ograniczonych zdolnościach fizycznych, umysłowych lub psychicznych, jak również osoby z brakiem doświadczenia lub wiedzy, mogą używać urządzenia tylko pod nadzorem lub po szkoleniu dotyczącym stosowania urządzenia w bezpieczny sposób (muszą rozumieć możliwe niebezpieczeństwa wynikające z użytkowania).

Dzieci nie mogą bawić się urządzeniem.

Dzieci nie mogą czyścić lub konserwować urządzenia bez nadzoru.

Pompę ciepła należy transportować w pozycji pionowej – w wyjątkowych wypadkach może być pochylona o 35° we wszystkich kierunkach.

Pompa ciepła nie jest przeznaczona do wykorzystania w przemyśle oraz w miejscach, w których mogą występować substancje żrące i wybuchowe.

Podłączenie grzałki do sieci elektrycznej musi odbywać się zgodnie z normami dla urządzeń elektrycznych. Między grzałką a stałą instalacją musi być wbudowane, zgodnie z państwowymi przepisami instalacyjnymi, urządzenie oddzielające bieguny od sieci elektrycznej.

Pompa ciepła, ze względu na niebezpieczeństwo uszkodzenia agregatu, nie może działać bez wody w zasobniku!

Montaż musi być przeprowadzony zgodnie z obowiązującymi przepisami i instrukcją producenta. Montaż może przeprowadzić tylko wykwalifikowany instalator.

Na przewodzie dopływowym pompy ciepła należy bezwzględnie zainstalować zawór bezpieczeństwa o ciśnienieniu znamionowym, który zapobiega zwiększaniu ciśnienia w zasobniku ponad 0,1 MPa (1 bar) powyżej ciśnienia znamionowego.

Ze względu na możliwość kapania z otworu wylotowego zaworu bezpieczeństwa, otwór wylotowy musi być skierowany w bezpiecznym kierunku.

Wylot zaworu bezpieczeństwa musi być umieszczony ku dołowi oraz w obszarze, gdzie nie dochodzi do zamarznięcia.

Aby zapewnić prawidłowe działanie zaworu bezpieczeństwa, muszą Państwo przeprowadzać regularne kontrole mające na celu usuwanie kamienia wodnego oraz sprawdzanie, czy zawór nie jest zablokowany.

Nie należy instalować zaworu odcinającego między pompą ciepła i zaworem bezpieczeństwa, ponieważ to uniemożliwa działanie zaworu bezpieczeństwa!

Przed rozpoczęciem pracy należy na nasadce pompy umieścić kolana 90° (ø125 mm), które powinny być skierowane każde w swoją stronę. Pomieszczenie musi być odpowiednio wentylowane.

Elementy elektronicznej jednostki sterującej znajdują się pod napięciem również po przyciśnięciu ikony wyłączenia (9) pompy ciepła.

Jeśli pompa ciepła zostanie odłączona od sieci, należy opróżnić ją z wody, aby zapobiec zamarznięciu.

Woda jest odprowadzana z pompy przez przewód dopływowy zasobnika. W tym celu zaleca się umieszczenie specjalnego kurka lub zaworu opróżniającego.

⚠ W razie ewentualnych uszkodzeń należy poinformować najbliższą upoważnioną placówkę serwisową – prosimy nie naprawiać usterek samodzielnie.

PRZEDSTAWIENIE

Szanowny Kliencie,

Dziękujemy za zakup sanitarnej pompy ciepła Aquarea – jednego z najbardziej zaawansownych urządzeń tego typu. Materiały, konstrukcja i testy są zgodne z normami obowiązującymi w tej dziedzinie.

Moc, wydajność oraz urządzenia zabezpieczające są przetestowane. Testy są przeprowadzane na poszczególnych częściach oraz na końcowym wyrobie, zgodnie z międzynarodowymi normami dotyczącymi kontroli jakości.

Prosimy o dokładne przeczytanie Instrukcji montażu i użytkowania – pomoże ona Państwu ustrzec się przed ewentualnymi niedogodnościami i zapobiec uszkodzeniom.

Tę instrukcję należy przechowywać, aby można było do niej zajrzeć w przypadku wątpliwości dotyczących działania lub konserwacji urządzednia.

Zachęcamy również do kontaktowania się z pracownikami upoważnionych placówek serwisowych, którzy chętnie podzielą się Państwem swoim doświadczeniem.

ZAKRES STOSOWANIA

Niniejsze urządzenie jest przeznaczone do ogrzewania wody użytkowej w gospodarstwach domowych oraz dla innych użytkowników, których dzienne zapotrzebowanie na ciepłą wodę (40 °C) nie przekracza 150 l do 250 l. Urządzenie musi być podłączone do domowej instalacji wodociągowej, a do jego działania jest potrzebne zasilanie elektryczne. Wprowadzanie i wyprowadzanie powietrza jest możliwe również poprzez wprowadzenie lub wyprowadzenie powietrza z innego pomieszczenia.

Jeśli urządzenie będzie umieszczone w pomieszczeniu, w którym znajdują się wanna lub prysznic, należy obowiązkowo przestrzegać zaleceń normy IEC 60364-7-701 (VDE 0100, Teil 701). Urządzenie można przymocować do ściany tylko pionowo, za pomocą śrub o średnicy nominalnej co najmniej 8 mm. Ściana nośna, w miejsu mocowania urządzenia, powinna zostać dodatkowo wzmocniona. Dla łatwiejszej kontroli i wymiany magnezowej anody zalecamy zostawienie wystarczającej ilości miejsca między urządzeniem i podłogą (Rysunek 4). W przeciwnym razie, jeśli dojdzie do ewentualnej naprawy, urządzenie będzie trzeba zdemontować.

Jakiekolwiek użycie, różniące się przedstawionego w instrukcji, jest niedozwolone. Pompa ciepła nie jest przeznaczona do wykorzystania w przemyśle oraz w miejscach, w których mogą występować substancje żrące i wybuchowe.

Poducent nie odpowiada za szkody wynikające z nieprawidłowej instalacji oraz użytkowania niezgodnego z Instrukcją montażu i użytkowania.

Instrukcja montażu i użytkowania jest integralną i ważną częścią urządzenia i tym samym musi być przekazana kupcowi. Prosimy o dokładne przeczytanie ostrzeżeń zawartych w instrukcji, ponieważ wymienione są w nich niezbędne wskazówki dotyczące bezpieczeństwa związanego z montażem, użytkowaniem oraz konserwacją urządzenia.

Instrukcję należy przechowywać w celu późniejszego wykorzystania.

Oznakowanie Państwa pompy ciepła jest podane na tabliczce znamionowej umieszczonej na spodzie urządzenia, między przewodami przyłączeniowymi wody użytkowej.

Po otwarciu opakowania należy sprawdzić zawartość. W przypadku wątpliwości prosimy o zwrócenie się do dostawcy. Nie należy zostawiać elementów opakowania (zacisków, plastikowych worków, styropianu itd.) w zasięgu dzieci, ponieważ stanowią dla nich potencjalne zagrożenia. Elementów opakowania nie należy również wyrzucać gdziekolwiek.

PRZECHOWYWANIE TRANSPORT

Pompa ciepła musi być przechowywana pionowo, w suchym i czystym pomieszczeniu.

ZASADA DZIAŁANIA POMPY CIEPŁA

Pompa ciepła jest termodynamicznym generatorem ciepła, który ciepło z niższego poziomu temperatury (np. ciepło powietrza z pomieszczenia) podnosi na wyższy poziom temperatury (np. ciepła woda użytkowa).

Pobrane ciepło, wraz z energią napędową (elektryczną) wytwarza energię cieplną, która służy do ogrzewania wody użytkowej.

Rysunek 1: Schematyczne przedstawienie przepływu energii przez agregat pompy ciepła

WYMIARY

	A	B	C *	C **	D *	D **	E *	E **
PAW-DHWM80ZNT	1197	345	100	175	100	230	G 1/2	G 3/4
PAW-DHWM100ZNT	1342	490	100	175	100	230	G 1/2	G 3/4
PAW-DHWM120ZNT	1497	645	100	175	100	230	G 1/2	G 3/4
* - DIN norma** - NF norma
285
	170
	324			589
350
							A
				B
350								533
	294			264
E			C					506
D

Rysunek 2: Wymiary przyłączeniowe i montażowe pompy ciepła (mm)

Typ	PAW-DHWM80ZNT	PAW-DHWM100ZNT	PAW-DHWM120ZNT
Pojemność [l]	80	100	120
Ciśnienie znamionowe [MPa (bar)]	≤ 1,0 (10)
Waga / wraz z wodą [kg]	58 / 138	62 / 162	68 / 188
Ochrona przeciwkorozyjna zbiornika Emajlowane / Mg anoda
Grubość izolacji [mm]	40 - 85
Stopień ochrony	IP24
Maksymalny pobór mocy [W]	2350
Napięcie	230 V / 50 Hz
Liczba grzałek elektrycznych x moc [W]	2 x 1000
Zabezpieczenie elektryczne [A]	16
Nastawa temperatury wody [°C]	55
Najwyższa temperatura (TČ /grzałka el.) [°C]	55 / 75
Program przeciw legionelli [°C]	70
Zakres temperaturowy pomieszczenia [°C]	2 do 35
Zakres - temperatur.powietrza [°C]	-7 do 35
Czynnik chłodniczy	R 134a
Ilość czynnika chłodniczego [g]	540
* Czas nagrzewania A15 / W10-55 [h:min]	4:40	5:40	6:40
* Zużycie energii w czasie nagrzewania A15 / W10-55 [kWh]	0,99	1,19	1,41
Rodzaj mierzonych cykli emisji	M	M	M
* Zużycie energii w wybranym cyklu emisji A15 / W10-55 [kWh]	2,04	2,05	2,08
*COP _DHW w wybranym cyklu emisji A15 / W10-55	3,10	3,10	3,10
** Czas nagrzewania A7 / W10-55 [h:min]	5:20	6:50	8:41
** Zużycie energii w czasie nagrzewania A7 / W10-55 [kWh]	1,12	1,43	1,78
** Zużycie energii w wybranym cyklu emisji A7 / W10-55 [kWh]	2,45	2,35	2,51
**COP _DHW w wybranym cyklu emisji A7 / W10-55	2,65	2,63	2,61
Maksymalna ilość wody użytkowej (minimalnie 40°C) [l]	90 130 142
Moc w trybie czuwania Według EN16147 [W]	19	20	27
Moc akustyczna / Ciśnienie akustyczne na 1m [dB(A)]	51 / 39,5
Wloty powietrza [mm/m]	ø125 (☐150x70) / 15
Roboczy przepływ objętościowy powietrza [m3/h]	100-230
Maks. dopuszczalny spadek ciśnienia w systemie rurociągów (przy przepływie powietrza 100 m3/h) [Pa]	95

(*) Nagrzewanie wody do 55 °C przy temperaturze powietrza wlotowego 15 °C, 74% wilgotności i wlotowej temperaturze wody 10 °C; w zgodzie z normą EN16147.

(**) Nagrzewanie wody do 55 °C przy temperaturze powietrza wlotowego 7 °C, 89% wilgotności i wlotowej temperaturze wody 10 °C; w zgodzie z normą EN16147.

UMIESZCZENIE POMPY CIEPŁA

Pompa ciepła może być stosowana do pracy z obiegiem wewnętrznym lub wywiewem powietrza. Pompe ciepła należy postawić do pomieszczenia w którym nie zamarza. Przy wyborze pomieszczenia należy zwrócić szczególną uwagę aby miejsce odbioru powietrza nie było zakurzone, ponieważ kurz ujemnie wpływa na efektowność pompy ciepła. Równocześnie przy wyborze miejsca instalacji duże znaczenie ma wytrzymałość ściany, która musi przenieść ciężar pompy ciepła wraz z ciężarem wody w zasobniku. Należy stosować działania zapobiegające przenoszeniu dźwięku i wibracji przez ściany do pomieszczeń, w których to najbardziej przeszkadza (sypialnie, miejsca odpoczynku). Pompy ciepła nie należy instalować w pomieszczeniu, w którym są obecne inne urządzenia wykorzystujące powietrze (kotły gazowe, kominki na paliwo stałe, urządzenia ssące itp.). Przy instalacji należy przestrzegać wymogów dotyczących minimalnego odchylenia od ścian, podłogi i sufitu. Ujście kondensatu jest wyprowadzone na lewej stronie pompy ciepła v postaci plastikowej rurki o średnicy zewnętrznej ø18 mm. Z tą rurką można połączyć zewnętrzny przewód ujścia kondensatu i skierować ją do kanalizacji lub pojemnika. Ilość kondensatu jest zależna od temperatury i wilgotności powietrza podczas działania pompy ciepła.

Aby zapobiec powstaniu podciśnienia w budynku, należy doprowadzać do pomieszczeń świeże powietrze. Wymagany kurs wymiany powietrza dla budynku mieszkalnego wynosi 0,5, co oznacza, że całkowita ilość powietrza w pomieszczeniu wymienia się co 2 godziny. Podłączenie pompy ciepła tym samym systemem przewodów do okapu kuchennego oraz odprowadzanie powietrza z mniejszych mieszkańców i aprtamentów jest zabronione.

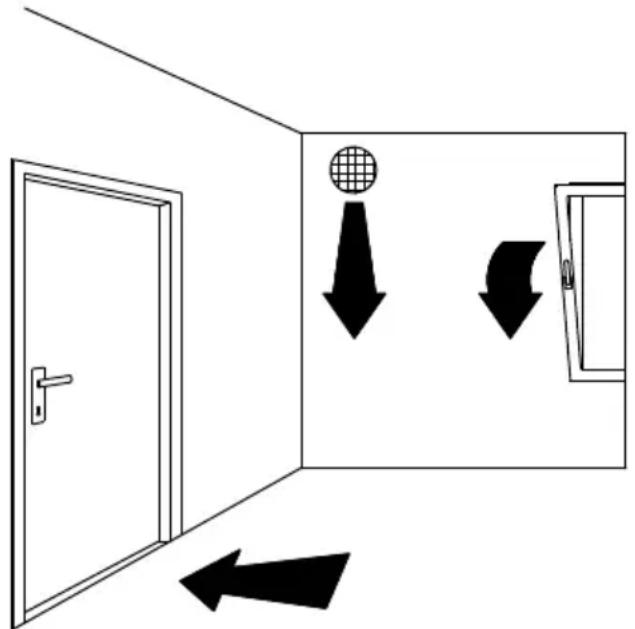

Rysunek 3: Wentylacja

Aby zmniejszyć transfer hałasu i drgań przez ściany do pomieszczeń, w których to najbardziej przeszkadza (sypialnie, miejsca odpoczynku), należy stosować się do następujących wskazówek:

• wbudować elastyczne połączenia dla przyłączeń hydraulicznych
• wbudować elastyczną rurę dla systemu przewodów wylotowego/wlotowego powietrza
• zapewnić izolację przeciwdrganiową dla przepustów ściennych
• stosować tłumiki dźwięku wylotowego/wlotowego powietrza
• tłumić drgania systemu przewodów wylotowego/wlotowego powietrza
• zapewnienić izolację przeciwdrganiową ścian

a) Praca z obiegiem wewnętrznym

W trybie pracy z obiegiem wewnętrznym do ogrzewania wody jest wykorzystywana energia powietrza z miejsca montażu zbiornika. Pompe ciepła należy postawić do pomieszczenia w którym nie zamarza, jeśli jest to możliwe to w pobliżu innych źródeł ciepła. Aby popmpa ciepła pracowała optymalnie zalecamy dosyć duże i przewiewne pomieszczenie z temperaturami pomiędzy 15 °C i 25 °C.

Trzeba pamiętać również o zapewnieniu dostatecznego przepływu powietrza w pomieszczeniu. Na pompie ciepła należy umieścić kolana kierując je w taki sposób, aby zapobiec mieszaniu powietrza. Straty ciepła są większe w pomieszczeniu z chłodnym powietrzem.

W przypadku zainstalowania pompy ciepła w pomieszczeniu w którym nie zamarza gdzie temperatura pomieszczenia jest niższa od 7 °C, pompa ciepła pracuje w trybie normalnym.

min 20 cm

min 25 cm

min 25 cm

min 75 cm

min 150 cm

Rysunek 4: Minimalne wymagania dotyczące montażu pompy ciepła

b) Praca z wywiewem powietrza

W trybie pracy z wywiewem powietrza pompa ciepła wprowadza albo wyprowadza powietrze również z innych źródeł za pomocą systemu rurociągów. Dla systemu rurociągów zaleca się stosowanie izolacji termicznej, aby we wnętrzu przewodów nie tworzył się kondensat. Podczas czerpania powietrza z zewnątrz należy przykryć zewnętrzną część w taki sposób, aby zapobiec dostaniu się kurzu i śniegu do aparatu. Możliwe jest pojawienie się oporu w przewodach i kolanach - należy pamiętać o tym, że zwiększa on poziom hałasu urządzenia.

V trybie pracy z wywiewem powietrza należy uwzględnić najmniejsze dozwolone średnice przewodów ø125 mm lub □150x70.

Aby zwiększyć efektywność działania pompy cieplnej, można wbudować klapy regulujące przepływ strugi powietrza z zewnątrz lub z wewnątrz pomieszczenia i następnie na zewnątrz lub do wewnątrz pomieszczenia. Jeśli temperatura zasysanego powietrza będzie niższa od - 7 °C, włączą się grzałki ogrzewające wodę użytkową. Pompa ciepła działa w trybie awaryjnym.

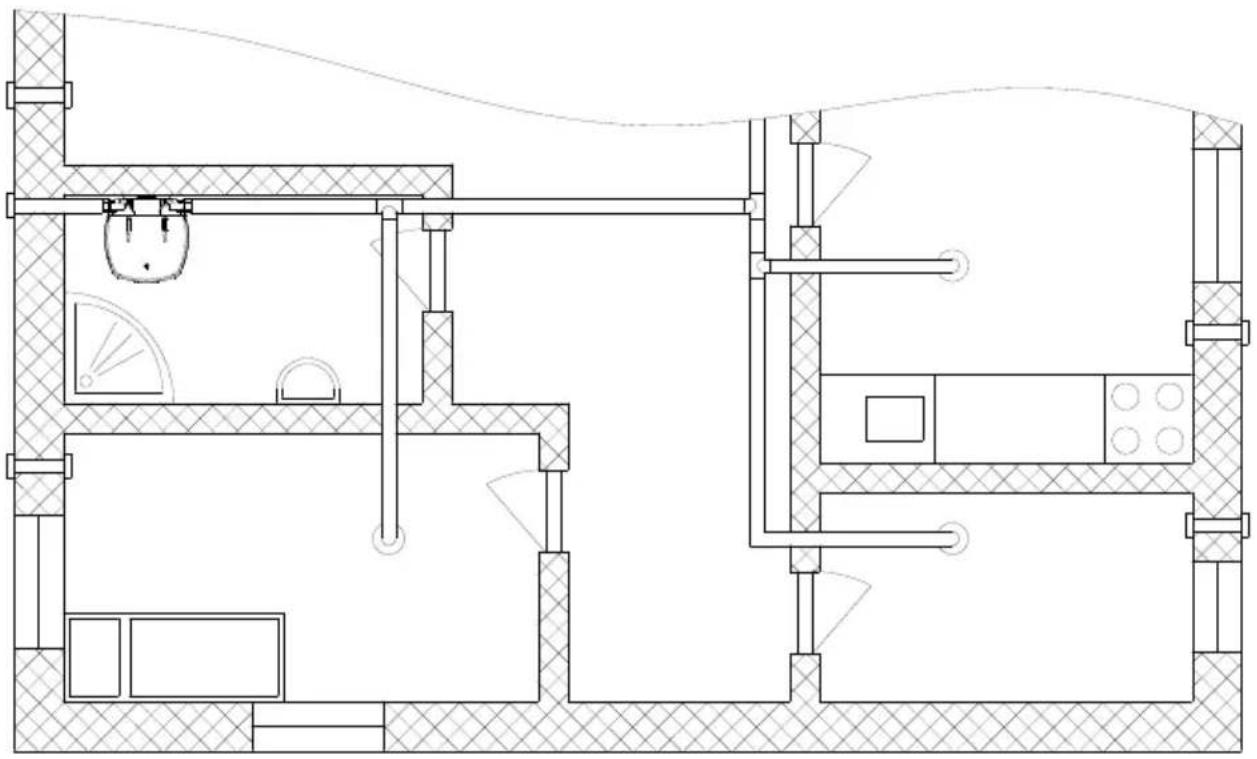

Rysunek 5: Przedstawienie potencjalnego umieszczenia pompy ciepła

OKREŚLENIE SPADKU CIŚNIENIA W RUROCIĄGOWYM SYSTEMIE DOPROWADZANIA I ODPROWADZANIA POWIETRZA

W procesie projektowania instalacji systemu rurociągowego dla doprowadzania i odprowadzania powietrza do albo z pompy ciepła, ważne jest, aby wziąć pod uwagę aerodynamiczne właściwości wentylatora, z których wynika również strata ciśnienia statycznego.

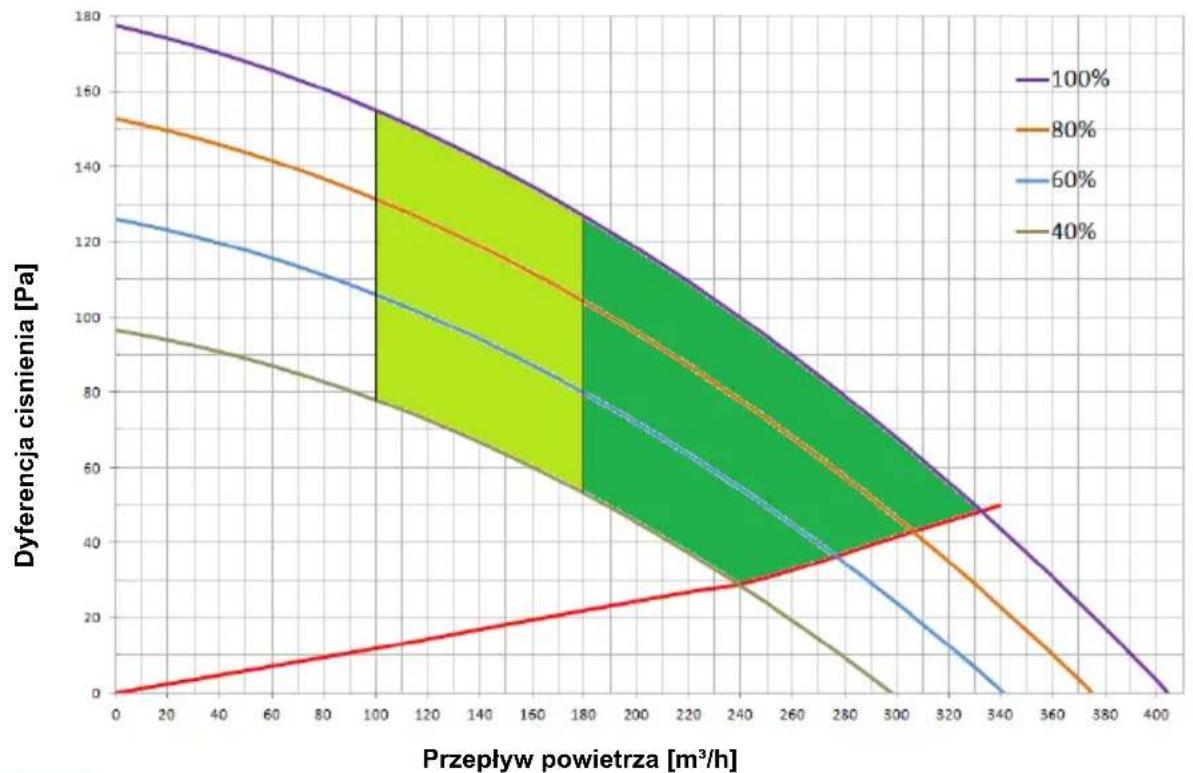

Prezentacja wykresu właściowości aerodynamicznych dla różnych prędkości wentylatora

Na wykresie (Wykres 1) są zaznaczone właściowości aerodynamiczne działania wentylatora. Górna (fioletowa) linia przedstawia krzywą przepływu powietrza w zależności od spadku ciśnienia przy maksymalnej prędkości wentylatora (100%). Dolna (brązowa) linia reprezentuje pracę wentylatora przy prędkości minimalnej (40%). Krzywe pośrodku wykresu (60%, 80%) przedstawiają właściowości aerodynamiczne przy zmniejszonych obrotach wentylatora. Dolna (czerwona) linia, która na wykresie znajduje się pomiędzy punktami (0,0) i (340,50) reprezentuje wewnętrzny spadek ciśnienia statycznego, który jest tworzony tylko przez wyparkę, bez obciążenia systemu rurociągowego. Tego spadku ciśnienia nie można wyeliminować.

• Obszar stosowania z wyższą skutecznością – objętościowy przepływ powietrza w tej strefie jest wyższy, co wymaga niższego spadku ciśnienia (wykonanie systemu kanałowego z minimalnym spadkiem ciśnienia). Wentylator jest ustawiony na wyższe prędkości.
• Zakres działania z normalnym przepływem powietrza w zależności od spadku ciśnienia i ustawień wentylatora.

Wykres 1: właściowości aerodynamiczne

Rurociągowy system doprowadzania i odprowadzania powietrza

Przy podłączeniu sanitarnej pompy ciepła do istniejącego systemu kanałowego, należy użyć podstawowe elementów rurowych, które należy podłączyć do rurociągowego systemu dla doprowadzania i odprowadzania powietrza. System rurociągów powietrza powinien składać się z rur okrągłych o średnicy wewnętrznej ø125 mm lub rury o przekroju prostokątnym 150x70 mm.

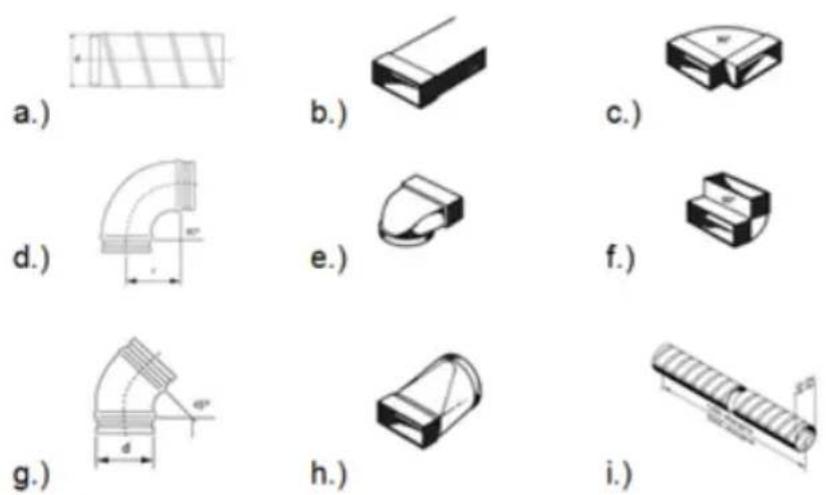

Rysunek 6: Schemat podstawowych elementów systemu rurociągowego dla doprowadzenia i odprovadzenia powietrza

Obliczenie spadku ciśnienia

Wartość całkowitego spadku ciśnienia statycznego obliczana jest przez zsumowanie strat poszczególnego elementu wbudowanego w systemie rurociągów powietrza i wewnętrznego ciśnienia statycznego. Wartości spadku ciśnienia statycznego poszczególnego elementu (spadki ciśnienia statycznego elementów odnoszą się do średnicy wewnętrznej ø125mm lub 150x70mm) przedstawione są w tabeli 2.

Rodzaj elementu Wartość spadku ciśnienia statycznego
Spiralnie rowkowana rura	Wykres 2
Prostokątna rura □150x70mm	Wykres 2 (streszczenie DN 125)
Prostokątne kolano horyzontalne 90° 5 Pa
Łuk 90° 4 Pa
Kątowy zawór redukcyjny ø125 na □150x70	5 Pa
Prostokątne kolano wertykalne 90° 5 Pa
Łuk 45° 3 Pa
Zawór redukcyjny ø125 na □150x70	3 Pa
Rura elastyczna	Wykres 2
Krata ssąca 25 Pa

Tabela 2: Rodzaje elementów i związane z nimi wartości spadku ciśnienia

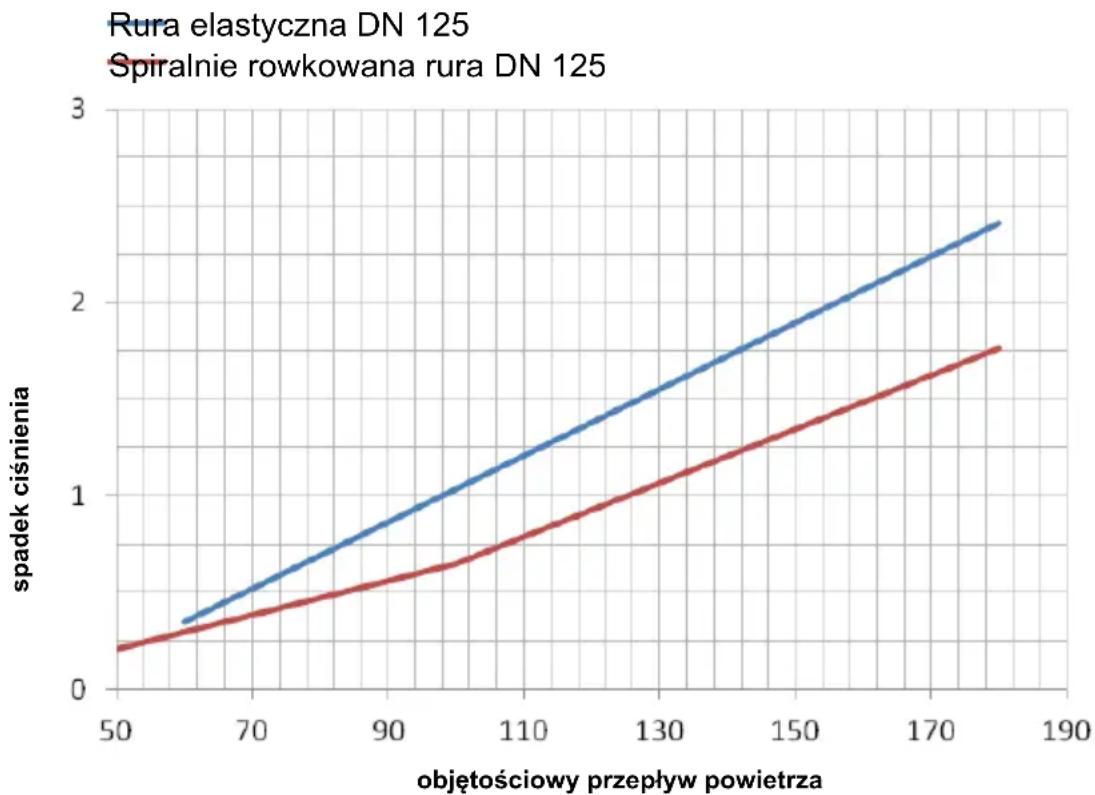

Wykres 2: Wartość spadku ciśnienia statycznego dla wybranej rury

Ilość	elementów	p (Pa)	p (Pa)
Prostokątne kolano horyzontalne 90°	4	5	20
Rura elastyczna (DN125) 13,5 m 1,85		(150 m^3/h )	25
Krata ssąca	1	25	25
Razem:			70

Tabela 3: Przykład obliczania spadku ciśnienia

Uwaga

Jak już wspomniano, całkowita utrata ciśnienia statycznego, która jest obliczana przez zsumowanie strat ciśnienia statycznego poszczególnego elementu wbudowanego w systemie rurociągów, nie może przekraczać wartości 95 Pa. W przeciwnym przypadku, wartości COP zaczynają intensywnie spadać.

WYZNACZANIE NASTAWIENIA WENTYLATORA

Gdy jest określony spadek ciśnienia, musimy wybrać program działania wentylatora. Tym determinujemy szybkość działania wentylatora. Sposób działania wybieramy za pomocą wykresu1, który wykazuje właściowości aerodynamiczne wentylatora w zależności od przepływu powietrza i spadku ciśnienia rurociągu*.

Uwaga:

* Spadek ciśnienia rurociągu – na wykresie 1 oznaczony jako dyferencja ciśnienia.

Obszar działania sanitarnej pompy ciepła

Na wykresie 1 pomiędzy krzywymi są oznaczone kolorami dwie strefy działania sanitarnej pompy ciepła:

• Oznaczona kolorem iemno zielonym strefa oznacza obszar zastosowania z wyższą skutecznością. Objętościowy przepływ powietrza w tej strefie jest wyższy, co wymaga niższego spadku ciśnienia (wykonanie systemu kanałowego z minimalnym spadkiem ciśnienia).
• Oznaczona kolorem jasno zielonym oznaczona strefa oznacza obszar działania z niższym przepływem powietrza w zależności od spadku ciśnienia i nastawienia wentylatora.

Hałas

Wraz ze zwiększeniem właściowości aerodynamicznych od najniższej do najwyższej, zwiększa się też hałas systemu. Wśród właściowości aerodynamicznych 80% do 100% znajduje się obszar, gdzie gdzie hałas jest znacznie większy.

Sprawdzanie obliczenia spadku ciśnienia

Sposobem określenia właściowości aerodynamicznej, na podstawie obliczenia spadku ciśnienia z uwzględnieniem poszczególnych elementów rurociągu i przepływu powietrza jest iteracja. Kiedy określiliśmy właściowości aerodynamiczne,

musimy obowiązkowo wymierzyć przepływ powietrza w ustawionym rurociągu. Jeśli przepływ powietrza nie odpowiada systemowi wentylacji, musimy wybrać następną, wyższą lub niższą, odpowiednią właściowość aerodynamiczną, która odpowiada systemowi wentylacji.

Wybór punktu działania wentylatora do systemu wentylacyjnego

Przy wyznaczeniu prędkości wentylatora, musimy znać maksymalny przepływ powietrza dla wentylacji i spadku ciśnienia, wytwarzanego przez rurociąg. Na wykresie 1 w wybranym przepływie powietrza zaznaczono wertykalną linię, następnie przy spadku ciśnienia, które obliczyliśmy (na podstawie ustawień rurociągu), zaznaczono linię horyzontalną. Punkt, w którym linie przecinają się, wybieramy najbliższą krzywą prędkości wartości wentylatora.

Przykład wybóru właściwości aerodynamicznych

Na wykresie 3, przy przepływie powietrza 150 m³/h zaznaczono wertykalną linię. Rurociąg przedstawia na przykład 70 Pa spadku ciśnienia, dodamy go do linii dolnej (czerwonej). **Wspólny spadek ciśnienia wynosi 90 Pa. Przy dopuszczalnym spadku ciśnienia 90 Pa zaznaczono linię horyzontalną. Punkt, w którym linie przecinają się, leży na krzywej, odpowiadającej 60% prędkości wentylatora. Jest to ustawienie standarowe wentylatora, który jest również wstępnie ustawiony przez producenta.

Uwaga:

**Linia przedstawia wewnętrzny statyczny spadek ciśnienia wytworzonego przez wyparkę.

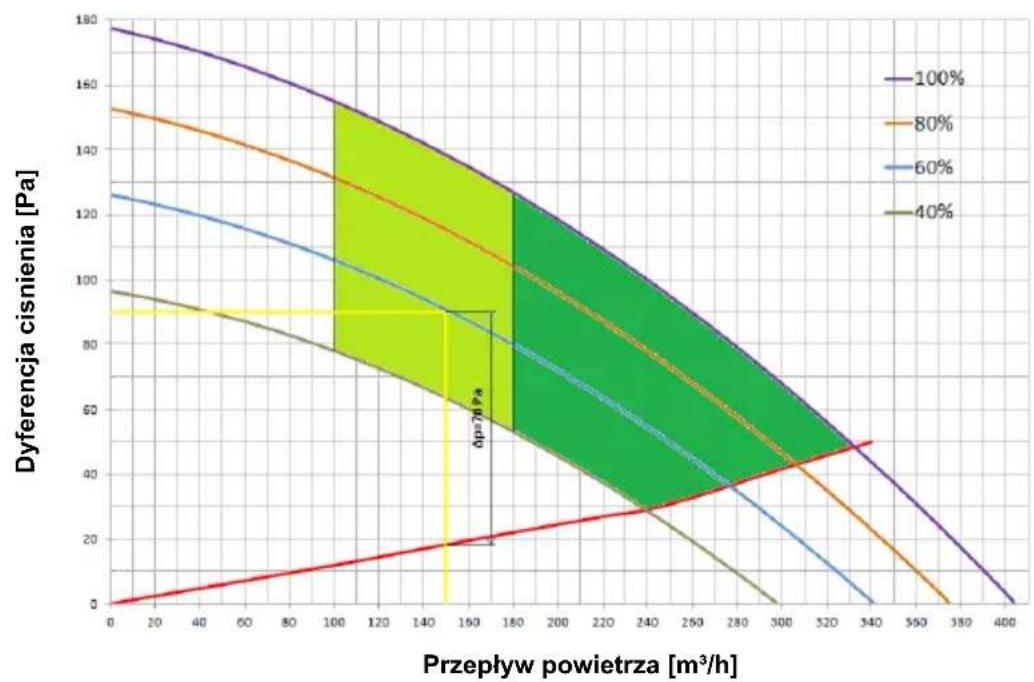

Wykres 3: Przykład określenia właściwości aerodynamicznych

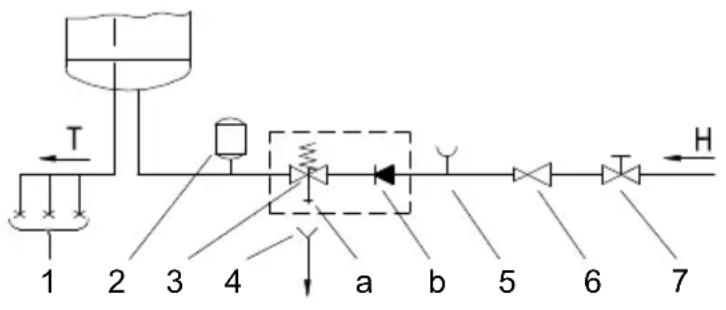

PODŁĄCZENIE DO INSTALACJI WODOCIĄGOWEJ

Dopływ i odpływ wody są na przewodach pompy ciepła oznaczone kolorami. Dopływ zimnej wody jest oznaczony na niebiesko, odpływ ciepłej wody – na czerwono. Zbiornik ciepłej wody można podłączyć do domowej instalacji wodociągowej bez zaworu redukcyjnego w przypadku gdy ciśnienie w instalacji jest niższe od 0,6 MPa (6 bar). W przeciwnym razie należy zamontowac zawór redukcyjny, który zabezpiecza przed tym, aby ciśnienie przy dopływie wody do zbionika ciepłej wody nie przekraczało ciśnienia znamionowego.

Na przewodzie dopływowym pompy ciepła należy bezwzględnie zainstalować zawór bezpieczeństwa, który zapobiega zwiększaniu ciśnienia w zasobniku ponad 0,1 MPa (1 bar) powyżej ciśnienia znamionowego. Dysza wylotowa na zaworze bezpieczeństwa musi być skierowana w bezpiecznym kierunku. Aby zapewnić prawidłowe działanie zaworu bezpieczeństwa, muszą Państwo przeprowadzać regularne kontrole mające na celu usuwanie kamienia wodnego oraz sprawdzanie, czy zawór nie jest zablokowany.

Podczas sprawdzania należy, po przesunięciu rączki lub odkręceniu nakrętki (zależnie od typu zaworu), otworzyć odpływ w zaworze bezpieczeństwa. Jeśli przez dyszę zaworu wypłynie woda, jest to dowód na to, że zawór działa bez zarzutu Podczas ogrzewania wody w zbiorniku ciepłej wody, ciśnienie zwiększa się do granicy ustawionej w zaworze bezpieczeństwa. Ponieważ powrót wody do instalacji wodociągowej jest uniemożliwiony, może prowadzić to do kapania wody z otworu odpływowego zaworu bezpieczeństwa. Kapiącą wodę można odprowadzić do kanalizacji poprzez lejek, ustawiając go pod zaworem bezpieczeństwa. Rura odpływowa pod wylotem zaworu bezpieczeństwa powinna być skierowana ku dołowi i zamontowana w pomieszczeniu o dodatniej temperaturze.

W przypadku, gdy z powodu braku odpowiedniej instalacji odprowadzenie wody z zaworu bezpieczeństwa do kanalizacji jest niemożliwe, kapaniu wody można zapobiec montując dodatkowe naczynie wzbiorcze na rurze dopływowej zaworu. Pojemność naczynia wzbiorczego powinna wynosić około 3 % objętości zbiornika.

Rysunek 7: System zamknięty (ciśnieniowy)

Rysunek 8: System otwarty (nieciśnieniowy)

Legenda:

1 - Mieszacz ciśnieniowy
2 - Zbiornik wyrównawczy
3 - Zawór bezpieczeństwa

a - Zawór próbny

b - Zawór zwrotny

4 - Lejek z przyłączem do odpływu
5 - Próbna nadstawka

6 - Zawór redukcyjny ciśnienia
7 - Zawór odcinający
8 - Zawór zwrotny
9 - Mieszacz przepływowy

H - Woda zimna

T - Woda ciepła

PODŁĄCZENIE DO INSTALACJI ELEKTRYCZNEJ

Przed podłączeniem do instalacji elektrycznej należy w pompie ciepła zainstalować przewód przyłączeniowy o minimalnym przekroju co najmniej 1,5 mm² (H05VV-F 3G 1,5 mm²) aby to wykonać, należy zdjąć pokrywę ochronną z pompy ciepła. Pokrywa jest przymocowana dwiema śrubami (Rysunek 9). Podłączenie do sieci elektrycznej musi odbywać się zgodnie z normami dla urządzeń elektrycznych. Między pompą ciepła i stałą instalacją musi być wbudowane, zgodnie z państwowymi przepisami instalacyjnymi, urządzenie oddzielające bieguny od sieci elektrycznej.

Rysunek 9: Pokrywa ochronna

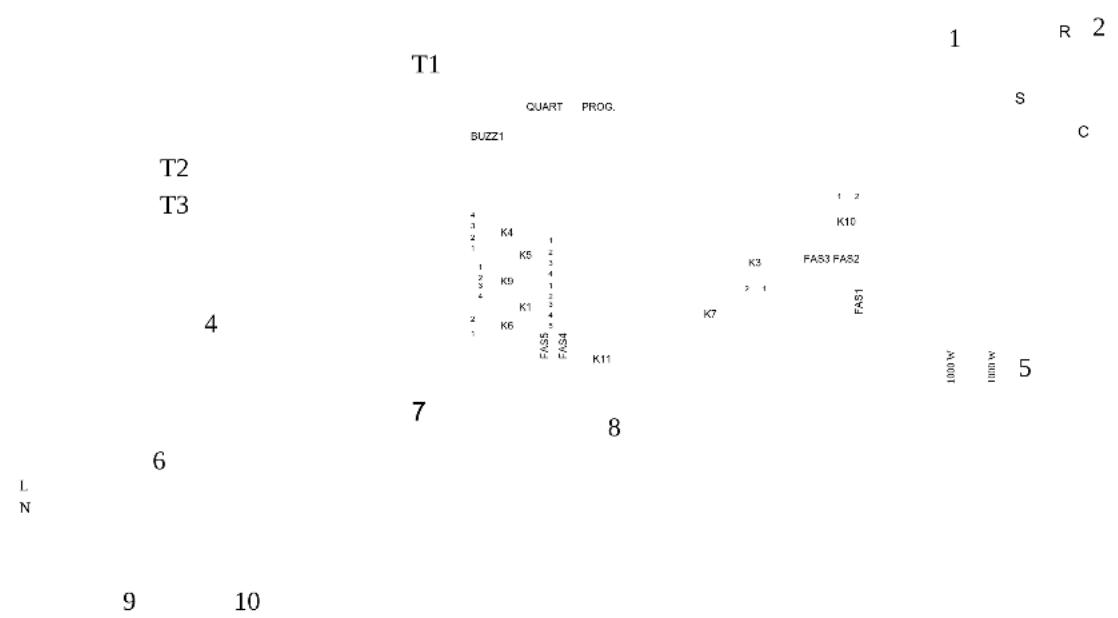

Rysunek10: Schemat połączenia elektrycznego

Legenda:

T1 - Listwa z czujnikami
T2 - Czujnik temp. parownika
T3 - Czujnik temp. powietrza
1 - Zawór czterodrożny
2 - Kompresor
4 - Wentylator
5 - Grzałka (2 x 1000 W)
6 - Bezpiecznik termiczny
7 - Anoda magnezowa
8 - LCD ekran
9 - Uziemienie zasobnika
10 - Uziemienie obudowy

OBSŁUGA POMPY CIEPŁA

Pompę ciepła obsługuje się za pomocą ekranu LCD (Slika 11) wrażliwego na dotyk. Dotykając ekranu w dowolnym miejscu, uruchamiamy jego oświetlenie. Oświetlony ekran jest gotowy do obsługi urządzenia.

Po podłączeniu pompy ciepła do instalacji wodociągowej i elektrycznej oraz po napełnieniu zasobnika wodą, jest ona przygotowana do działania. Pompa ciepła ogrzewa wodę w przedziale 10 °C - 55 °C, od 55 °C - 75 °C wodę ogrzewają grzałki elektryczne.

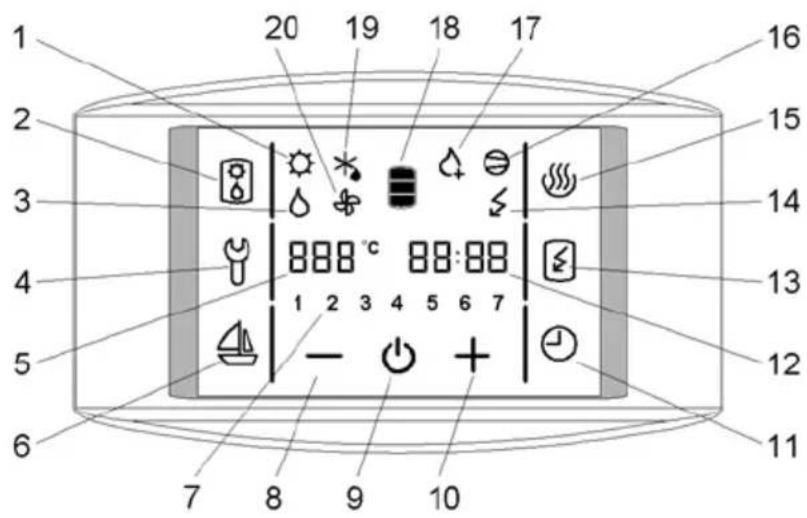

Slika 11: Ekran obsługujący

Legenda:

1 - Wskaźnik działania kolektorów słonecznych**
2 - Włączanie źródła alternatywnego (grzałka)
3 - Wskaźnik działania zasobnika olejowego**
4 - Wskazanie, przegląd usterek, wejście do menu serwisowego
5 - Wyświetlanie i ustawianie temperatury w °C
6 - Włączanie i ustawianie programu urlop
7 - Wskazywanie dni tygodnia
(1.. poniedziałek, ..., 7.. niedziela)
8 - Zmniejszanie wartości
9 - Włączanie/ wyłączanie pompy ciepła
10 - Zwiększanie wartości

11 - Włączanie i ustawianie trybu czasowego
12 - Wyświetlanie i ustawianie czasu
13 - Włączanie przyśpieszonego ogrzewania "TURBO"
14 - Wskaźnik działania grzałek
15 - Włączanie ogrzewania na najwyższym poziomie temperatury
16 - Wskaźnik działania sprężarki
17 - Wskaźnik działania programu antylegionelli
18 - Wyświetlanie ilości ciepłej wody
19 - Wskaźnik rozmrażania
20 - Wskaźnik działania wentylatora

** funkcja nie jest używana w trybie pracy TC-ZNT

Włączanie/ wyłączanie pompy ciepła

• Aby włączyć pompę ciepła należy przycisnąć ikonę 9.
  Po uruchomieniu urządzenia najpierw włącza się wentylator, który działa przez 1 minutę (wyświetla się symbol 20). Jeśli temperatura wprowadzanego powietrza jest prawidłowa, sterownik uruchamia sprężarkę i pompa ciepła działa w trybie

normalnym (wyświetlają się symbole 16 i 20). Pompa ciepła jest włączona, ekran jest nieoświetlony i nieaktywny.

60 sekund po ostatnim dotknięciu ekranu w dowolnym miejscu, oświetlenie się wyłączy, co w żaden sposób nie wpływa na działanie pompy ciepła. Pierwsze dotknięcie ekranu w dowolnym miejscu ponownie aktywuje ekran i jego oświetlenie. W przypadku próby włączenia w niższych temepraturach należy przeczytać rozdział "Działanie w niższych temperaturach".

- Aby wyłączyć pompę ciepłą, należy dłużej przycisnąć ikonę 9 .Urządzenie nie działa, na ekranie jest widoczna tylko ikona 9. (Jeśli pompa będzie wyłączona przez dłuższy czas, należy opróżnić ją z wody, aby zapobiec zamarznięciu).

Ochrona w przypadku przerwy w dostawie prądu

W przypadku przerwy w dostawie prądu dane o ustawieniach zostaną zapisane przez 23 h.

Po ponownym uruchomieniu pompa ciepła działa w tym samym trybie, w którym działała przed awarią zasilania.

Działanie w niższych temperaturach

Po uruchomieniu urządzenia najpierw włącza się wentylator, który działa przez 1 minutę (wyświetła się symbol 20). Jeśli temperatura wprowadzanego powietrza jest niższa od -7 °C następuje wyłączenie wentylatora. Woda użytkowa jesy ogrzewana za pomocą grzałek. Pompa ciepła działa w trybie awaryjnym (włącza się symbol 14). Możliwość przełączenia na normalny tryb pracy jest sprawdzana co 2 h, kiedy na czas 1 min. włącza się wentylator. Jeśli temperatura wprowadzanego powietrza jest wyższa od -7 °C, pompa ciepła przechodzi do normalnego trybu pracy (włączają się symbole 16 i 20). Grzałki zostają wyłączone. Pompa ciepła jest włączona, ekran jest nieoświetlony i nieaktywny.

W niższych temperaturach powietrza, jeśli jest to konieczne, włącza się cykl odmrażania parownika. Na ekranie wyświetla się symbol 19. Ikony 2, 4, 6, 11, 13 i 15 są nieaktywne. Odmrażanie trwa tak długo, dopóki nie zostaną spełnione warunki dla normalnego działania pompy ciepła.

Po udanym odmrażaniu pompa ciepła wraca do normalnego trybu pracy (włączają się symbole16 in 20).

Jeśli po dwóch kolejnych próbach odmrażanie kończy się nipowodzeniem, sterownik zgłasza błąd. Ikona 4 na ekranie zaczyna migać i towarzyszą jej sygnały ostrzegawcze. Przyciskając ikonę 4 wyłączymy sygnały ostrzegawcze. W ikonie 12 pojawi się kod błędu E2 i zostanie dokonane automatyczne przełączenie na ogrzewanie elektrycznymi grzałkami. Na ekranie wyświetla się symbol 14. Kod błędu można w każdej chwili usunąć, przyciskają ikonę 4. W miejscu ikony 12 jest ponownie wyświetlany czas.

Ustawienia czasu i dnia tygodnia

• Przyciskając dłużej ikonę 12, w miejscu ikony 7 pojawi się migający numer dnia tygodnia.
• Przyciskając ikonę +albo- ustawimy dzień tygodnia (1.. poniedziałek, ..., 7.. niedziela).
• Ponowno przyciskając ikonę 12, pojawi się migający zegar.
• Przyciskając ikonę + ali – nastawimy zegar (przyciskając dłużej ikonę + albo –

przyśpieszymy nastawianie).

• Ponownie przyciskamy ikonę 12.
• Pojawia się migające minuty.
• Przyciskając ikonę + ali – nastawimy minuty (przyciskając dłużej ikonę + albo – przyśpieszymy nastawianie)
• Ustawienia zapiszemy ponownie przyciskając ikonę 12 - wtedy, gdy ikona 12 przestanie migać)

Ustawienia temperatury

• Przyciskamy ikone 5 (pojawi się migająca temperatura).
• Przyciskając ikonę + ali – zmieniamy ustawienia temperatury od 10 do 75 °C (pierwotnie ustawiona na ekonomiczną temperaturę 55 °C).
• Ustawienia zapiszemy ponownie przyciskając ikonę 5 – wtedy, gdy ikona 5 przestanie migać. Na ekranie przez kilka sekund jest wyświetlana faktyczna temperatura.
• W wypadku przerwy w dostawie prądu zostaje zapisana ostatnia ustawiona wartość.

Włączenie trybu pracy "TURBO"

- Jeśli w krótkim czasie potrzebujemy więcej ciepłej wody, niż jest ją w stanie na bieżąco podgrzać pompa ciepła, przyciskamy ikonę 13 (włączenie trybu pracy "TURBO"). W tym trybie jednocześnie działają pompa ciepła i grzałka elektryczna. Na ekranie wyświetlają się symbole 14, 16 i 20. Gdy temperatura osięgnie 55 °C pompa wraca do trybu działania przed włączeniem trybu "TURBO".

Włączenie trybu pracy "HOT"

- Jeśli chcemy podgrzać wodę do maksymalnej temperatury 75 °C, przyciskamy ikonę 15. Pompa ciepła pogrzeje wodę do 55 °C. Na ekranie wyświetlają się symbole 16 i 20. Gdy temperatura w zasobniku osiągnie 55 °C włączy się elektryczna grzałka, która podgrzeje wodę do 75 °C. Na ekranie wyświetla się symbol 14. Gdy temperatura osiągnie 75 °C pompa ciepła wróci do trybu pracy przed włączeniem trybu "HOT".

Wyświetlanie zawartości ciepłej wody w pompie ciepła

W polu 18 jest pokazany symbol:

- mniejsza ilość ciepłej wody

- większa ilość ciepłej wody

- brak ciepłej wody

Ustawienia trybu pracy urlop

W trybie pracy urlop ustawiamy ilość dni (maksymalnie 100), w których pompa ciepła ma utrzymywać minimalną temperaturę wody (około10 °C).

• Dłużej przyciskamy ikonę 6 (ikony 5 i 6 zaczną migać).
• Przyciskając ikonę + ali – ustawimy ilość dni urłopu, które są wyświetlone w miejscu ikony 5.

• Ponownie przyciskając ikonę 6 (gdy przestanie migać) ustawienia ilości dni zostaną zapisane

• Jeśli ustawimy wartość na 000, po potwierdzeniu ustawień pompa ciepła przejdzie do normalnego trybu pracy - zgaśnie również podświetlenie pole 6.

• Po upływie ustawionej ilości dni pompa ciepła przejdzie do wcześniej ustawionego trybu pracy, zgaśnie również podświetlenie pole 6.

Ustawienia trybu czasowego

W czasowym trybie pracy ustawia się czas włączania i wyłączania ogrzewania wody. Do każdej kombinacji czasowej można ustawić trzy okresy czasu, w których pompa ciepła nie będzie pogrzewała wody.

a) Ustawienia okresów czasu

• Dłużej przyciskamy ikonę 11 (ikony 7 i 11 zaczną migać).
• Przyciskając ikonę + ali – wybieramy jedną z trzech kombinacji trybu czasowego:
• Tryb czasowy pracy pompy ciepła - całotygodniowy (w miejscu ikony 7 migają numery 1 do 7),
• Tryb czasowy pracy pompy ciepła od poniedziałku do piątku i od soboty do niedzieli (w miejscu ikony 7 migają numery 1 do, a później numery 6 i 7),

• Tryb czasowy pracy pompa ciepła dla każdego dnia w tygodniu (w miejscu ikony 7 migają oddzielnie numery 1 do 7).

• Aby nastawić czas należy przycisnąć ikonę 12.

• W miejscu ikony 5 pojawi się napis 1OF, ikona 12 miga.
• Przyciskając ikonę + ali – nastawimy czas wyłączenia pompy ciepła.
• Ponownie przyciskamy ikonę 12.
• W miejscu ikony 5 pojawi się napis 1ON, ikona 12 miga.
• Przyciskając ikonę + ali – nastawimy czas wyłączenia pompy ciepła.
• Ponownie przyciskając ikonę 12 można, według powyższych instrukcji, nastawić również drugi i trzeci okres czasowy.
• Ponownie przyciskając ikonę 12 (gdy ikona 6 przestanie migać) ustawiona ilość dni zostanie zapisana. Ponownie przyciskamy ikonę 12.

b) Włączanie, wyłączanie regulatora czasowego

• Przyciskając ikonę 11 włączymy ustawiony tryb czasowy pracy pompy ciepła
• Pompa ciepła ogrzewa wodę w okresach czasowych ON (zgodnie z ustawioną temperaturą) – w okresach czasowych OFF nie ogrzewa wody
• Ponownie przyciskając ikonę 11 wyłączymy ustawiony tryb czasowy

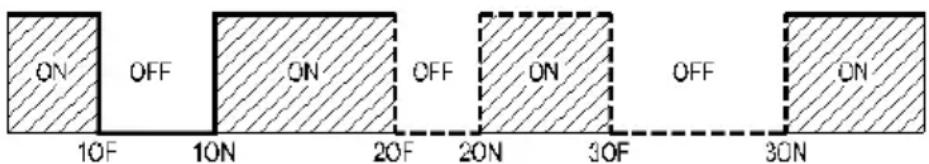

Slika 12: Okresy czasu

Program antylegionelli

• Działa tylko wtedy, gdy pompa ciepła jest włączona. Gdy jest aktywny, pojawia się symbol 17.
• Automatyczne włączenie: co 14 dni pracy pompy ciepła, jeśli w przeszłym 14-dniowym okresie temperatura nie przekraczała 65°C przynajmniej przez 1 h.

- Program antylegionelli można włączyć ręcznie przyciskając ikonę 15 (ogrzewanie wody do temperatury 75 °C).

Wskaźniki działania:

Programu antylegionelli:

program włączony – pojawia się ikona kontrolna 17 program wyłączony – brak ikony kontrolnej 17

Grzałek elektrycznych:

grzałki włączone – pojawia się ikona kontrolna 14 grzałki wyłączone – brak ikony kontrolnej 14

Pompy ciepła:

pompa ciepła podgrzewa wodę – pojawia się ikona kontrolna 16 pompa ciepła nie podgrzewa wody – brak ikony kontrolnej 16

Włączanie/wyłączanie:

pompa ciepła włączona – opócz ikony 9 na ekranie są widoczne również inne ikony pompa ciepła wyłączona – na ekranie widoczna jest tylko ikona 9

Rozmrażania:

pompa ciepła działa w trybie rozmrażania – pojawia się ikona kontrolna 19 pompa ciepła nie działa w trybie rozmrażania – brak ikony kontrolnej 19

Włączania/wyłączania wentylatora:

wentylator działa— pojawia się ikona kontrolna 20 wentylator nie działa —brak ikony kontrolnej 20

Włączania alternatywnego źródła– elektrycznych grzałek: (pole 2)

przełączenie na źródło elektrycznych grzałek – pojawia się ikona kontrolna 14 ikony 1 i 3 nie są aktywne podczas tych trybów działania pompy ciepła

Dostęp do poziomu serwisu

- Wraz z dłuższym przytrzymaniem pola 4 aktywuje się "poziom serwisowy".

- Pojawi się wstępne menu z napisem: code w polu CLOCK, do wpisania kodu serwisowego (pole FN1, FN2, FN3, FN4, FN5 i FN6), reprezentują liczby 1,2,3,4,5,6 do wpisania kodu.

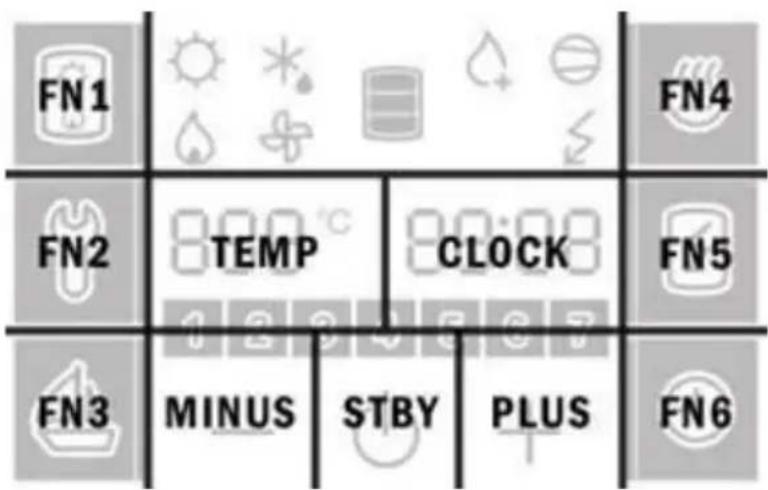

Obraz 13: Pokaz pól na wyświetlaczu

• Jeśli w przeciągu 10 sekund żadne pole nie zostanie przyciśnięte, nastąpi automatyczny powrót do poprzedniej operacji w menu.
• W przypadku wprowadzenia nieprawidłowego kodu, nastąpi automatyczne wyjście z menu wprowadzania.
• Po wprowadzeniu poprawnego kodu, zostanie pokazany pierwszy parametr, gdzie liczba po prawej stronie reprezentuje numer seryjny parametru, po lewiej stronie zaś jest jego wartość.
• Pierwszy parametr: 00 jest wersją kodu programowego i jest wyświetlony tylko w celach informacyjnych.
• Po przyciśnięciu liczby po prawej stronie (pole CLOCK na obrazie 13) następuje przeniesienie do następnego parametru.

Menu instalacyjne: KOD 1166:

Po wprowadzeniu poprawnego kodu do menu instalacyjnego, zostane umożliwiajny dostęp do następujących parametrów:

00 wersja kodu programowego (parametr formy informacyjnej)

21 nastawianie prędkość wentylatora

27 nastawianie na działanie niskich temperatur

Nastawianie prędkości wentylatora (parametr 21)

Gdy wybrany jest parametr (21), naciskając (+) lub (-), ustawia się żądaną prędkość wentylatora (40-100%). Z lewej strony (pole 5) wyświetlona jest liczebna wartość nastawienia. Kiedy żądana prędkość wentylatora jest nastawiona, po krótkim czasie opóźnienia zostanie ona zapisana automatycznie lub zostanie skasowana po przyciśnięciu pola 4.

Nastawienie trybu niskotemperaturowego działania pompy ciepła (parametr 27)

Gdy wybrany jest parametr (27), za pomocą przycisku (+) lub (-) określony zostaje tryb działania pompy ciepła, który zależny jest od konstrukcji pompy ciepła. Tryb działania w niskich temperaturach można nastawić tylko wtedy, gdy konstrukcja pompy ciepła to umożliwia! **** Po lewej stronie (poleTEMP), wyświetlony jest stan zestawu:

Yes – konstrukcja pompy ciepła TC ZNT, tryb działania pompy ciepła (do -7°C), system zawiera zawór 4-drożny.

No – konstrukcja pompy ciepła TC Z, tryb działania do 7 ° C, system nie zawiera zaworu 4-drożnego.

Uwaga:

****Niskotemperaturowy tryb działania pompy ciepła jest ustawieniem, które instalator może nastawić tylko w przypadku, gdy pompa ciepła jest skonstruowana do takiej pracy. Przy zmianie modułu elektronicznego musi być nastawiony tryb działania pompy ciepła, z uwzględnieniem konstrukcji pompy ciepła!

KONSERWACJA I SERWIS

Po prawidłowej instalacji i użytkowaniu pompa ciepła będzie działała bez przez wiele lat, bez potrzeby napraw. Z zewnątrz należy ją myć wodą z niewielką ilością proszku do prania. Nie należy używać rozcieńczalników i innych ostrych środków czystości.

Jeśli pompa ciepła jest narażona na działanie kurzu, może dojść do zapchania płytek parownika, co żle wpływa na jego działanie. W tym wypadku parownik należy oczyścić - powinien tego dokonać uprawniony serwisant.

Regularna kontrola obsługi, zapewni bezbłedną i długą żywotność pompy ciepła.

Gwarancja w przypadku rdzawienia kotła jest ważna tylko wtedy, gdy przeprowadzono regularne przeglądy zniszczenia anody ochronej. Okres między regularnymi przeglądami nie może być dłuższy niż 36 miesięcy. Przeglądy muszą być przeprowadzane przez autoryzowany serwis, który przegląd zewidencjonuje na karcie gwarancyjnej produktu. Podczas przeglądu sprawdzi zniszczenie antykorozyjne anody i jeżeli jest potrzebne, może usunąć osad wapienny, który ze względu na jakość, ilość i temperaturę użytej wody zbiera się wenętrzu kotła.

Obsługa serwisu po przeglądzie pompy ciepła, w zależności od sytuacji, może zlecić datę następnej kontroli.

Zanim zgłoszą Państwo możliwy błąd, prosimy sprawdzić:

• Czy zasilanie elektryczne jest prawidłowe?
• Czy wyprowadzane powietrze jest blokowane?
• Czy temperatura otaczającego powietrza jest zbyt nizka?
• Czy słychać pracę wentylatora i sprężarki?
• Spadek ciśnienia w systemie rurociągów

W razie ewentualnych uszkodzeń należy poinformować najbliższą upoważnioną placówkę serwisową – prosimy nie naprawiać usterek samodzielnie.

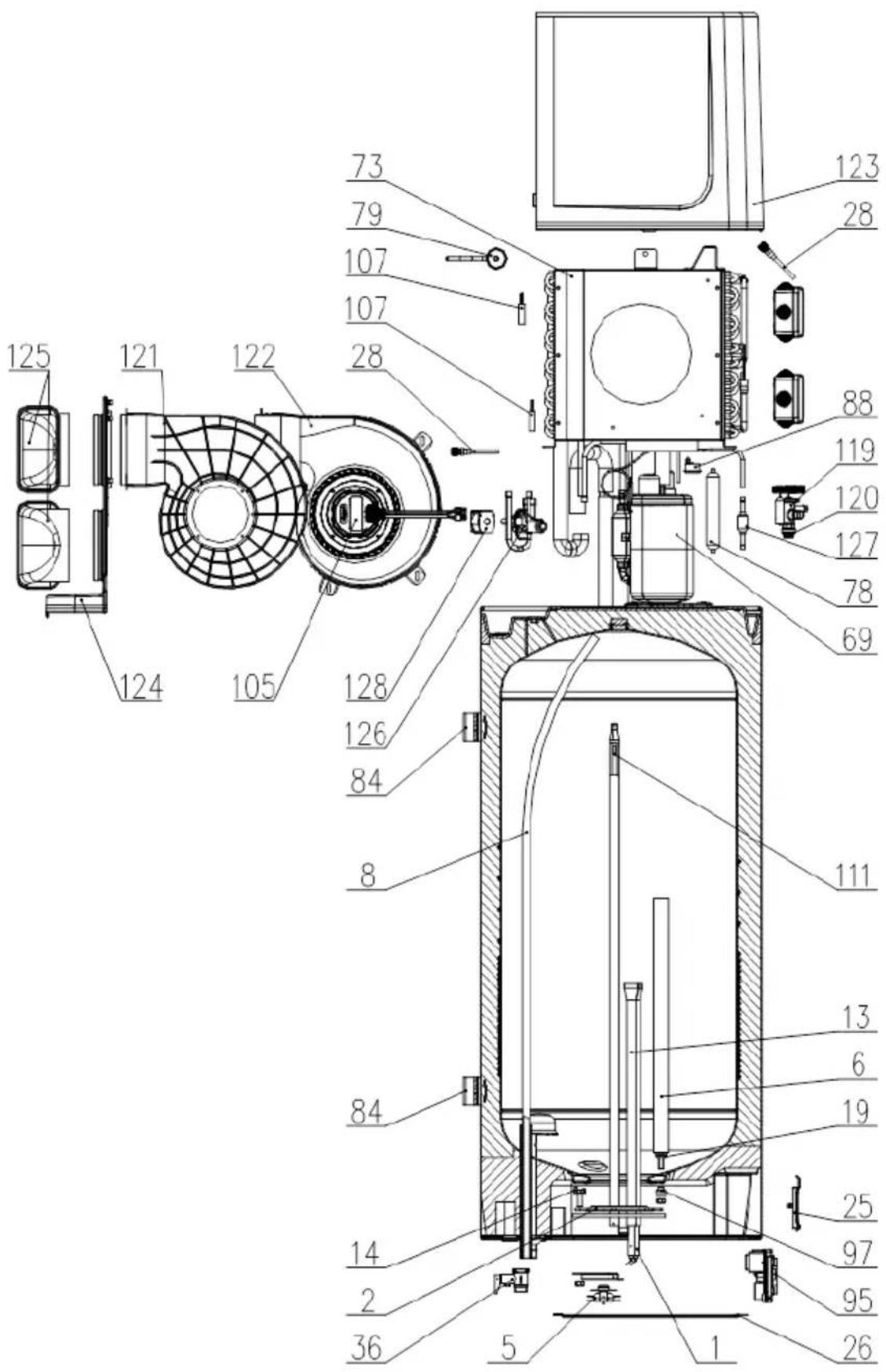

Pozycja	Ident	Nazwa części zapasowej	Ilość	Ważność
1	458697	Grzałka 1000W	2
2	482939	Uszczelka 160/94x8	1
5	482993	Bezpiecznik bimetaliczny	1
6	268069	Anoda ofiarna D25,5X340-M8	1	PAW-DHWM80ZNT PAW-DHWM120ZNT
6	269182	Anoda ofiarna D25,5X450-M8	1	PAW-DHWM120ZNT
8	321302	Rura odpływowa 865mm	1	PAW-DHWM80ZNT
8	321287	Rura odpływowa 1015mm	1	PAW-DHWM100ZNT
8	321289	Rura odpływowa 1185mm	1	PAW-DHWM120ZNT
13	404077	Kołnierz grzałki TC-ZNT 80	1	PAW-DHWM80ZNT
13	404053	Kołnierz grzałki TC-ZNT 100	1	PAW-DHWM100ZNT
13	404046	Kołnierz grzałki TC-ZNT 120	1	PAW-DHWM120ZNT
14	482940	Obsadka śruby	6
19	482950	Uszczelka D18,8/D7,6x3	1
25	478222	Płyta urządzenia	1
26	757132	Pokrywa dna okleiny	1
28	321732	Zawór napełniania	2
69	405139	Kompresor	1
88	419383	Ochrona termiczna	1
73	392473	Wyparka	1
78	364934	Filtr do suszenia 30 g	1
79 404919		Kondensator 10μF	1
84	757137	Nośnik ścianowy	2
95	405088	Elektronika	1
97	487074	Tuleja izolacyjna D17/D8x5	1
105	404083	Wentylator centryfugalny	1
107	334192	Czujnik temperatury	2
111	345664	Listwa z czujnikami 80L	1	PAW-DHWM80ZNT
111	345665	Listwa z czujnikami 100L	1	PAW-DHWM100ZNT
111	345666	Listwa z czujnikami 120L	1	PAW-DHWM120ZNT
119	451724	Zawór termo ekspansyjny TUB-R134	1
121	404081	Nawiewnik powietrza lewy	1
122	404082	Nawiewnik powietrza prawy	1
123	439625	Przykrywka ochrony przednia	1
124	364941	Przykrywka ochrony tylnia	1
125	429797	Kolano złączające D125/150x70	2
126	392462	Zawór 4-drożny	1
127	451725	Zawór jednokierunkowy	1
128	443882	Cewka Zaworu 4-drożnego	1

USTERKI W DZIAŁANIU

Mimo starannej produkcji i kontroli, w działaniu urządzenia mogą pojawić się usterki, które naprawić może tylko upoważniony serwisant.

Wskaźnik błędów

- W wypadku pojawienia się błędu usłyszymy sygnał ostrzeżeniowy a ikona 4 zacznie migać. Przyciskając ikonę 4, w miejscu ikony 12 wyświetli się kod błędu.

Błąd	Opis błędu	Rozwiązanie
E004 Zamarzanie. Błąd pojawia się wtedy, gdy temperatura w pompie ciepła jest niższa od 4 °C.		Prosimy zadzwonić do serwisu.
E005 Przegrzewanie (temperatura > 85 °C, przestaje działać elektroniczny regulator).		Prosimy odłączyć pompę ciepła z sieci elektrycznej i zadzwonić do serwisu.
E006 Błąd pracy anody magnezowej. Posimy zadzwonić do serwisu (pompa ciepła działa normalnie).
E007	Błąd czujników objętości i/lub temperatury.	Prosimy zadzwonić do serwisu.
E042 Błąd programu anty legionella.		Błąd usuniemy przyciskając ikonę 4.
E247	Błąd odmrażania.	Automatycznie włącza się ogrzewanie za pomocą grzałki elektrycznej. Po usunięciu błędu działanie agreagtu jest znów możliwe.
E361	Błąd czujnika zewnętrznego powietrza.	Prosimy zadzwonić do serwisu (automatyczne przełączenie na ogrzewanie za pomocą grzałki elektrycznej).
E363 Błąd czujnika odmrażania. Prosimy zadzwonić do serwisu (automatyczne przełączenie na ogrzewanie za pomocą grzałki elektrycznej).
