MANUAL DE USUARIO PA-WDHWM80ZNT PANASONIC

Manual del Usuario y del Instalador 75

Brugsanvisning 99

Bruksanvisning 123

Bruksanvisning 147

Upute za upotrebu 171

Návod k obsluze 195

Este aparato puede ser utilizado por niños de más de 8 años y por personas con discapacidad física, motriz o mental o por personas que carecen de experiencias o conocimientos necesarios, pero sólo bajo supervisión adecuada y con tal de que hayan recibido instrucciones sobre el uso seguro del aparato y sobre les riesgos de su uso inadecuado.

Los niños no deben jugar con el aparato.

Los niños no deben limpiar el aparato o efectuar operaciones de mantenimiento sin supervisión adecuada.

Durante el transporte, el aparato debe hallarse en posición vertical, excepcionalmente puede ser inclinado de 35° a uno de los lados. Tenga cuidado de no hacer daño en el armazón del aparato o en sus elementos vitales.

La bomba de calor no está destinada al uso industrial o al uso en ambientes con presencia de sustancias corrosivas o explosivas.

La conexión de la bomba de calor a la red eléctrica debe ser efectuada de conformidad con las normas relativas a instalaciones eléctricas. Un dispositivo de desconexión de todos los polos debe ser instalado entre la bomba de calor y el circuito eléctrico, de conformidad con las regulaciones nacionales relativas a instalaciones eléctricas.

Por el riesgo de destrucción, la bomba de calor no debe funcionar cuando el tanque está vació!

La instalación del aparato debe ser efectuada de conformidad con los reglamentos en vigor y con las instrucciones del fabricante. Debe ser realizada por un técnico cualificado.

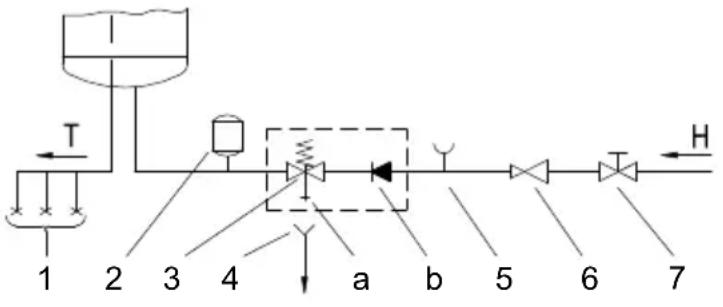

En el sistema de presión cerrado debe instalar una válvula de seguridad con presión nominal en el tubo de alimentación de la bomba de calor para impedir que la presión en la caldera supere de más de 0,1 MPa (1 bar) la presión nominal.

El agua puede gotear del orificio de la válvula de seguridad, por eso el orificio debe estar abierto a la presión atmosférica.

El purgar de la válvula de seguridad debe efectuarse hacia abajo y en una zona sin riesgo de heladas.

Para asegurar el funcionamiento correcto de la válvula de seguridad debe efectuar Ud. mismo controles regulares, quitar el depósito calcáreo y controlar que la válvula de seguridad no esté bloqueada.

Entre la bomba de calor y la válvula de seguridad no se debe montar una llave de corte, ya que de este modo el funcionamiento de la válvula de seguridad será obstruido!

Antes de poner en marcha el aparato hay que instalar en su tapa dos codos de 90° (□150 mm), orientándolos cada uno a su dirección. El local debe ser debidamente aireado.

Los elementos de la unidad de mando se quedan bajo tensión también después de que haya parado la bomba pulsando la casilla de paro (9).

Al desconectar la bomba de calor de la red eléctrica, debe vaciar el tanque por el riesgo de que el agua se congele.

El agua de la bomba de calor puede ser vaciada a través del tubo de alimentación de la caldera. Para este fin le aconsejamos montar una juntura especial o una válvula de escape entre la válvula de seguridad y el tubo de alimentación.

Le rogamos que no se ponga a reparar las eventuales averías en la bomba de calor, sino que avise el servicio técnico autorizado más cercano.

PRESENTACIÓN

Estimado cliente:

Le agradecemos por haber elegido la bomba de calor Aquarea para preparar agua caliente sanitaria, demostrando así la confianza a uno de los aparatos más perfeccionados de este tipo. Los materiales, la realización y los ensayos efectuados están conformes a las normas que rigen este tipo de productos.

La potencia, el rendimiento y la seguridad del aparato han sido comprobados. Los ensayos han sido realizados en los elementos individuales del aparato y en el producto final, de conformidad con las normas relativas al control de calidad.

Le rogamos que lea detenidamente las Instrucciones de instalación y de uso para evitar los eventuales problemas y prevenir las averías.

Guarde este manual para poder leerlo en caso de dudas relativas al funcionamiento y al mantenimiento del aparato.

Puede siempre llamar a nuestros técnicos cualificados para pedir que efectúen intervenciones de mantenimiento preventivo. Les ayudarán con sus experiencias.

CAMPO DE UTILIZACIÓN

Este aparato está destinado a calentar el agua sanitaria de uso doméstico y el agua de otros consumidores que no consumen más de 150 - 250 l de agua caliente (40°C) al día. El aparato debe ser conectado a la red de distribución de agua sanitaria y a la red eléctrica. La admisión y la evacuación de aire pueden ser efectuadas también de/a otra habitación.

Al instalar el aparato en un local provisto de una bañera o de una ducha, debe obligatoriamente observar las disposiciones de la norma IEC 60364-7-701 (VDE 0100, capítulo 701). Si quiere suspenderlo en la pared, debe colocarlo verticalmente, fijándolo con dos tornillos de pared de diámetro mínimo de 8 mm. La pared de baja capacidad de carga debe ser reforzada en la zona de colocación del aparato. Para poder efectuar controles regulares y cambiar el ánodo de magnesio, le aconsejamos que deje bastante espacio libre entre el aparato y el suelo (figura 4). En el caso contrario, sería necesario descolgar el aparato de la pared para poder efectuar la intervención de servicio.

Es prohibido utilizar el aparato de otro modo que el previsto en este manual. El aparato no está destinado al uso industrial o al uso en ambientes con presencia de sustancias corrosivas o explosivas.

El fabricante no es responsable de daños provocados por la instalación o el uso inapropiado del aparato que no son conformes a las instrucciones de instalación y de uso.

Las instrucciones de uso forman parte del producto y deben ser entregadas al cliente. Le rogamos que lea detenidamente las advertencias en este manual ya que contienen informaciones importantes relativas a la seguridad de la instalación, del uso y del mantenimiento del aparato.

Las instrucciones deben ser guardadas para usos ulteriores.

La designación de su bomba de calor está indicada en la placa descriptiva que se halla en la parte inferior del aparato entre los tubos de agua.

Después de deshacer el embalaje verifique el contenido. En caso de duda contacte su proveedor. No debe dejar las partes del embalaje (bolsos de plástico, lazos, polistireno expandido, etc.) al alcance de los niños, ya que presentan ciertos riesgos para ellos, ni depositarlos en el medio ambiente.

La bomba de calor debe ser almacenada en posición vertical, en un local seco y limpio.

PRINCIPIO DE FUNCIONAMIENTO DE LA BOMBA DE CALOR

La bomba de calor es un generador termodinámico de calor que transfiere el calor del rango de temperatura más baja (por ej. el aire contenido en una habitación) al rango de temperatura más alta (por ej. el agua caliente sanitaria).

Este calor transferido junto con la energía eléctrica sirven para preparar el agua caliente sanitaria.

Figura 1: Representación esquemática del flujo de energía dentro de la bomba de calor
DIMENSIONES

	A	B	C *	C **	D *	D **	E *	E **
PAW-DHWM80ZNT	1197	345	100	175	100	230	G 1/2	G 3/4
PAW-DHWM100ZNT	1342	490	100	175	100	230	G 1/2	G 3/4
PAW-DHWM120ZNT	1497	645	100	175	100	230	G 1/2	G 3/4
* -norma DIN** -norma NF
285
	170
				589
	324
	350
							A
				B
	350							533
		294		264
E				C
	D

Figura 2: Dimensiones de instalación y de conexión de la bomba de calor (mm)

CARACTERÍSTICAS TÉCNICAS

Tipo		PAW-DHWM80ZNT	PAW-DHWM100ZNT	PAW-DHWM120ZNT
Volumen	[l]	80	100	120
Presión nominal	[MPa (bar)]	≤ 1,0 (10)
Masa / lleno de agua	[kg]	58 / 138	62 / 162	68 / 188
Protección anticorrosiva de la caldera		Esmaltada / Ánodo Mg
Espesor del aislamiento	[mm]	40 - 85
Grado de protección contra la humedad		IP24
Potencia de conexión máxima	[W]	2350
Tensión		230 V / 50 Hz
Número de resistencias el. x potencia	[W]	2 x 1000
Protección eléctrica	[A]	16
Temperatura ajustada del agua	[°C]	55
Temp. máxima (BC/resistencia el.)	[°C]	55 / 75
Programa de prevención de legionelosis	[°C]	70
Rango de temperatura del ambiente	[°C]	2 - 35
Rango de funcionamiento - aire	[°C]	-7 - 35
Gas refrigerante		R 134a
Cantidad del gas refrigerante	[g]	540
*Tiempo de calentamiento A15 / W10-55 [h:min]		4:40	5:40	6:40
*Consumo de energía durante calentamiento A7 / W10-55 [kWh]		0,99	1,19	1,41
Tipo del ciclo medido de purgas		M	M	M
*Consumo de energía del perfil seleccionado A7 / W10-55 [kWh]		2,04	2,05	2,08
*COP _DHW del perfil seleccionado A7 / W10-55		3,10	3,10	3,10
*Tiempo de calentamiento A15 / W10-55 [h:min]		5:20	6:50	8:41
*Consumo de energía durante calentamiento A7 / W10-55 [kWh]		1,12	1,43	1,78
*Consumo de energía del perfil seleccionado A7 / W10-55 [kWh]		2,45	2,35	2,51
*COP _DHW del perfil seleccionado A7 / W10-55		2,65	2,63	2,61
Cantidad máxima de agua disponible (de 40 ☐ como mínimo)	[l]	90 130 142
Potencia en el estado de espera según EN16147	[W]	19	20	27
Nivel sonoro/Presión sonora sobre 1 m [dB(A)]		51 / 39,5
Racores para aire	[mm/m]	ø125 (☐150x70) / 15
Caudal de aire de servicio	[m3/h]	100-230
Caída máxima de presión admisible en las tuberías (siendo el caudal de aire 100 m3/h)[Pa]		95

(*) Medida efectuada en caso de calentamiento del agua hasta 55 °C siendo la temperatura del aire de entrada de 15 °C, la humedad de 74% y la temperatura de entrada del agua de 10 °C; de conformidad con la norma EN16147.

(**) Medida efectuada en caso de calentamiento del agua hasta 55 °C siendo la temperatura del aire de entrada de 7 °C, la humedad de 89% y la temperatura de entrada del agua de 10 °C; de conformidad con la norma EN16147.

INSTALACIÓN DE LA BOMBA DE CALOR

La bomba de calor puede utilizar el aire ambiente o el aire que viene de otros locales. Debe ser colocada en un local con temperaturas por encima de 0 °C. Al escoger el local en donde colocar la bomba de calor hay que cerciorarse de que el local no esté polvoriento, ya que el polvo tiene un efecto negativo sobre las bombas de calor. Debe también cerciorarse de que la pared está bastante sólida para soportar el peso total de la bomba de calor y del agua en el tanque. Adopte las medidas necesarias para impedir la propagación del ruido y de las vibraciones a través de las paredes a locales contiguos, donde causarían molestias (dormitorios, salas de ocio). La bomba de calor no debe ser colocada en un local donde se hallan otros consumidores de aire (calderas a gas, a combustibles sólidos, dispositivos de aspiración, etc.). Al colocar el aparato, debe cerciorarse de que esté apartado de la pared, del suelo y del techo por una distancia mínima. El condensado está evacuado de la bomba de calor por un tubo de plástico de mm que se halla en la parte inferior izquierda del aparato. A este tubo debe conectar el tubo exterior para evacuar el condensado a la alcantarilla. La cantidad del condensado depende de la temperatura y de la humedad del aire.

Para prevenir la formación de la depresión en el edificio, hay que traer, de modo controlado, aire fresco a los locales. El grado deseado de intercambio de aire para un edificio habitable es de 0,5. Eso quiere decir que todo el aire en el edificio cambia cada 2 horas. No está permitido que la bomba de calor esté conectada a la misma tubería que la campana de cocina o a la tubería de evacuación de aire de varios pisos o apartamentos pequeños.

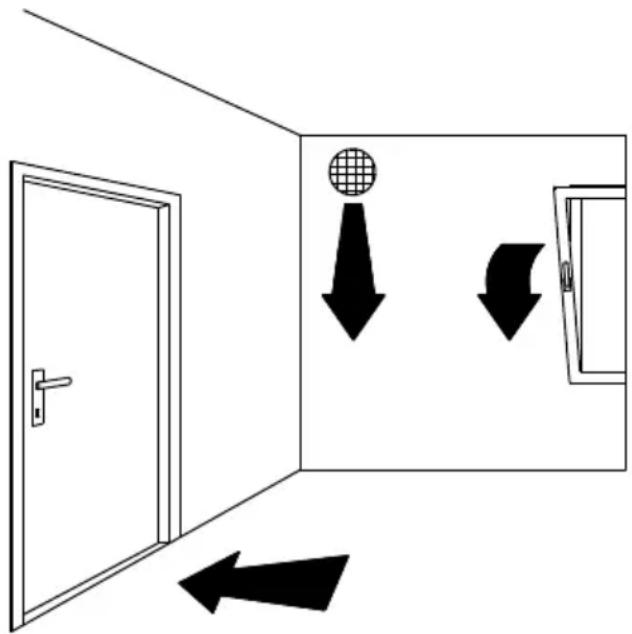

Figura 3: Ventilación

Para impedir la propagación del ruido y de las vibraciones a través de las paredes a locales contiguos, donde causarían molestias (dormitorios, salas de ocio) tome en cuenta las siguientes medidas:

• utilice las conexiones flexibles para los racores hidráulicos
• instale un tubo flexible para el aire que entra/sale
• prevea aisladores de vibraciones en las salidas del muro
• prevea aislantes sonoros para el aire que entra/sale
• la tubería del aire que entra/sale debe ser aislada contra vibraciones
• prevea aisladores de vibraciones hacia la pared.

a) Funcionamiento con aire ambiente

En este caso, sólo la energía del aire ambiente contenido en el local donde está colocado el aparato se utiliza para calentar el agua sanitaria. La bomba de calor puede ser colocada en un local seco con temperaturas por encima de 0 °C, si posible a proximidad de otras fuentes de calefacción. Le aconsejamos que la coloque en un local bastante grande y aireado con temperaturas entre 15 y 25 °C. Además, hay que garantizar que el aire fresco llegue al local en cantidades suficientes. En la bomba de calor hay que fijar los codos, que deben ser orientados a tales direcciones que el aire no se mezcle. Las pérdidas de calor son más importantes en un local con aire frío.

Si la bomba de calor está colocada en un local donde la temperatura es superior a 0 °C e inferior a 7 °C, el agua sanitaria será calentada por la misma bomba en modo de funcionamiento normal.

min 20 cm

min 25 cmmin 2

min 75 cm

min 150 cm

Figura 4: Condiciones mínimas para instalar la bomba de calor

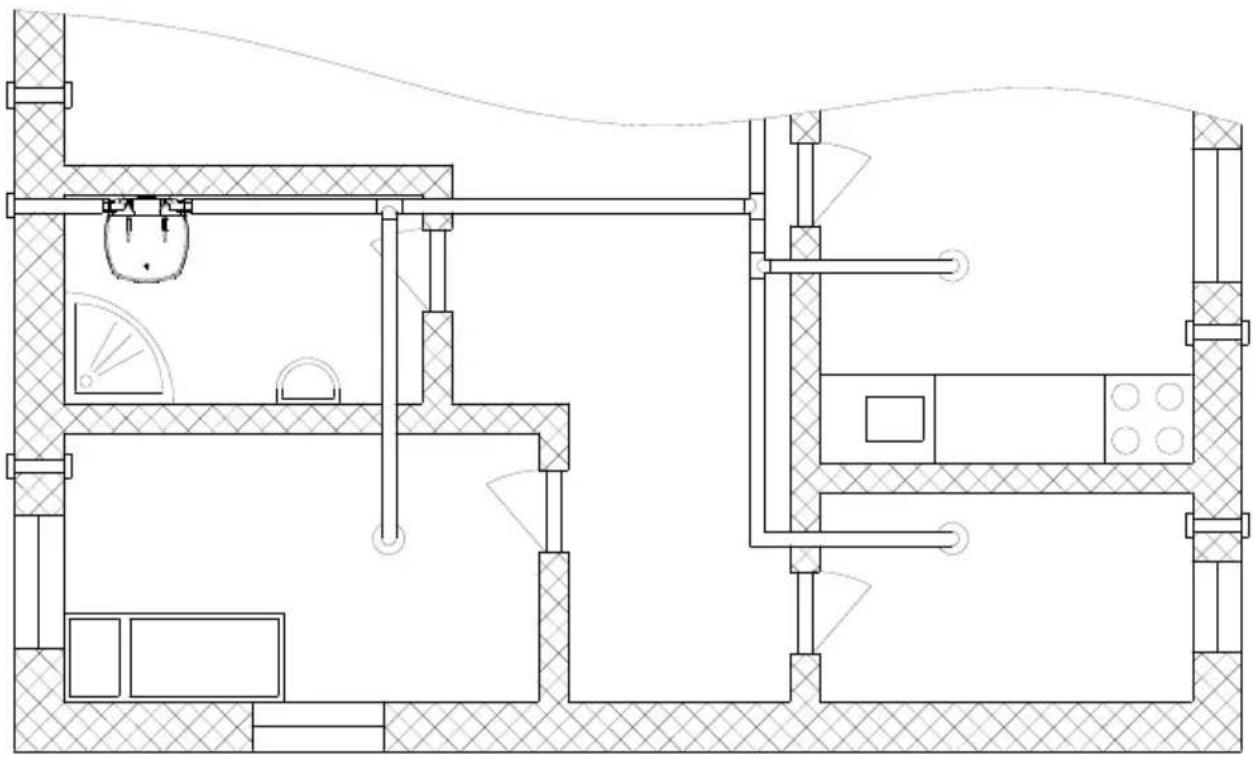

b) Funcionamiento con aire que viene de otros locales

En este caso la bomba de calor trae o evacua el aire también de otros locales a través de un sistema de tuberías. Le aconsejamos que ponga un aislamiento térmico alrededor de las tuberías para que en su interior no se acumule el condensado. Si se trae el aire desde el exterior, es necesario cubrir la unidad exterior para impedir la entada de polvo o de nieve en el aparato. En los tubos y los codos se crea la resistencia. Al crecer la resistencia aumenta también el ruido.

Si la bomba de calor funciona a aire que viene de otros locales, hay que tener en cuenta los diámetros mínimos autorizados de los tubos (ø125 mm o □150x70).

Para que la bomba de calor siempre funcione eficientemente, puede integrar trampillas para traer el aire del mismo local o desde el exterior y luego redirigirlo a este local o al exterior. Si la bomba de calor está colocada en un local donde la temperatura es inferior a -7 °C, el agua sanitaria será calentada por medio de la resistencia eléctrica. La bomba de calor funcionará en modo de reserva.

Figura 5: Ejemplo de instalación de la bomba de calor

DETERMINACIÓN DE LAS CAÍDAS DE PRESIÓN EN LA TUBERÍA DE ADMISIÓN Y DE EVACUACIÓN DE AIRE

Al diseñar el sistema de tubería de admisión y de evacuación de aire de la bomba de calor, es primordial tomar en cuente la característica termodinámica del ventilador, de la que depende también la caída admisible de la presión estática.

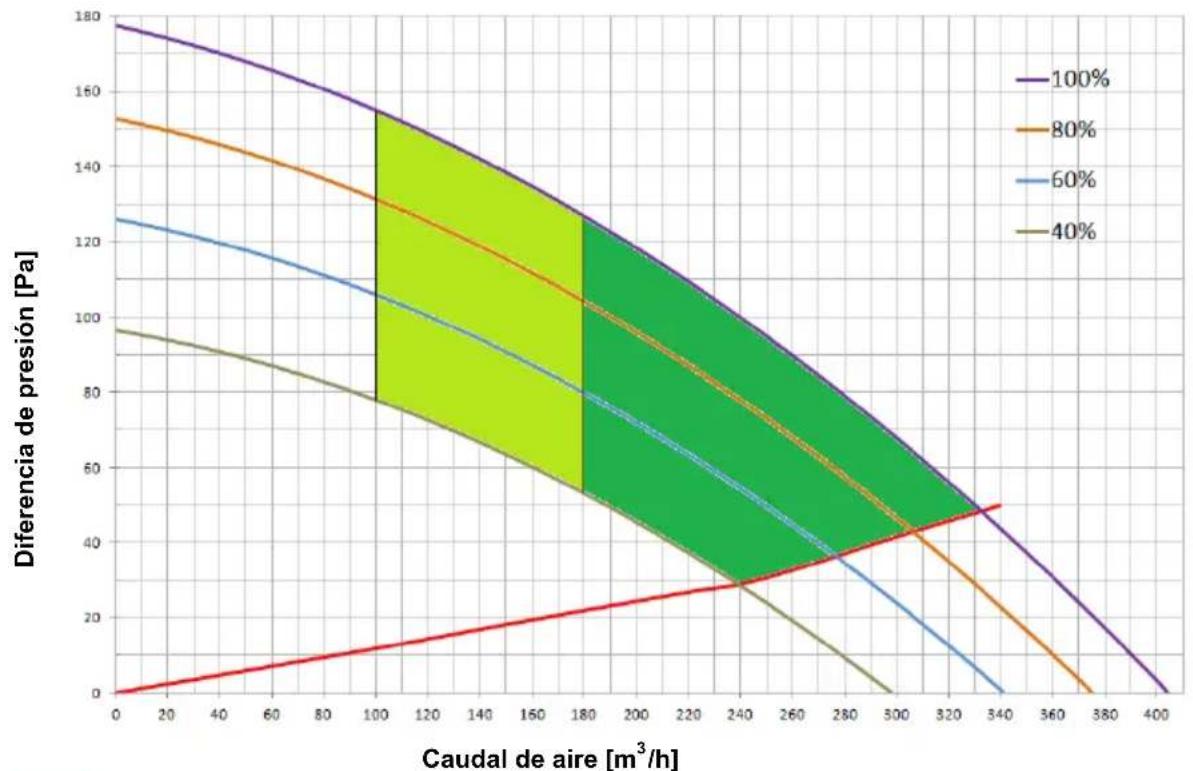

Presentación del gráfico de características aerodinámicas para diferentes velocidades del ventilador

En el gráfico 1 son representadas las características aerodinámicas de funcionamiento del ventilador. La curva superior (violeta) representa el caudal de aire en función de la caída de presión cuando el ventilador funciona a velocidad máxima (100%). La curva inferior (marrón) representa el funcionamiento del ventilador a velocidad mínima (40%). Las curvas intermedias del gráfico (60%, 80%) representan la característica aerodinámica a velocidad reducida del ventilador. La curva roja entre los puntos (0,0) y (340, 50) representa la caída interna de la presión estática, provocada por el evaporador sin sobrecarga del sistema de tuberías. Esta caída de presión no puede ser suprimida.

• El rango de utilización con mayor eficiencia - el caudal de aire es más grande en esta zona, lo que requiere una caída de presión menor (realización del sistema con una caída de presión mínima). El ventilador está ajustado a velocidades más grandes.
• El rango de servicio con caudal de aire normal respecto a la caída de presión y al ajuste del ventilador.

Gráfico 1: Características aerodinámicas

Sistema de tubería de admisión y de evacuación

Al conectar la bomba de calor al sistema de tubería existente, utilice los elementos básicos de tubos y empálmelos en el sistema de tubería de admisión y de evacuación de aire. La tubería de aire debe consistir de tubos circulares con el diámetro interior de ø125 mm o de tubos rectangulares de □150x70 mm.

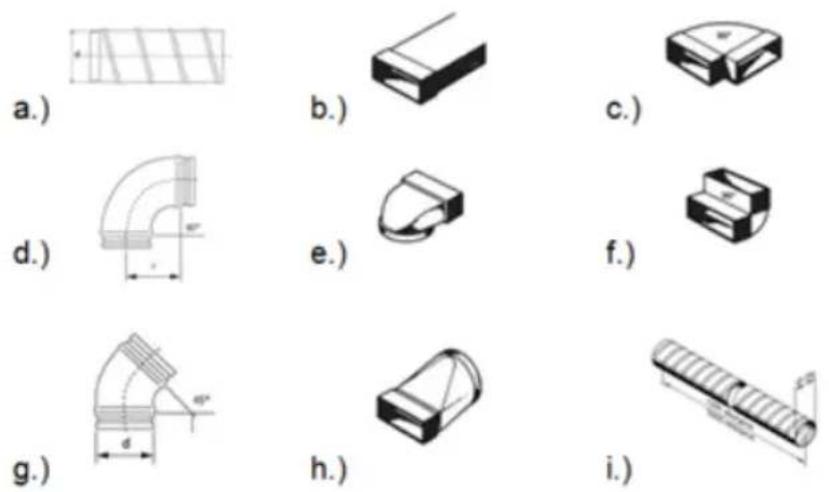

Figura 6: Representación esquemática de los elementos básicos del sistema de tubería de admisión o de evacuación de aire

Cálculo de la caída de presión

El valor de la caída total de presión estática se calcula sumando las pérdidas de cada elemento integrado en el sistema de tubería de aire y la perdida de la presión estática interna. Los valores de caída de la presión estática de cada elemento (esas caídas de la presión estática se refieren al diámetro interior de ∅125mm o □150x70mm) están representados en el cuadro 2).

Tipo de elemento Valor de caída de la presión
a.) Tubo spiro	Gráfico 2
b.) Tubo rectangular □150x70mm	Gráfico 2 (según DN 125)
c.) Codo rectangular horizontal 90° 5 Pa
d.) Codo 90°	4 Pa
e.) Racor reductor ø125 sobre □150x70	5 Pa
f.) Codo rectangular vertical 90° 5 Pa
g.) Codo 45°	3 Pa
h.) Racor reductor ø125 sobre □150x70	3 Pa
i.) Tubo flexible	Gráfico 2
j.) Reja de aspiración 25 Pa

Cuadro 2: Valores de caída de presión para diferentes elementos

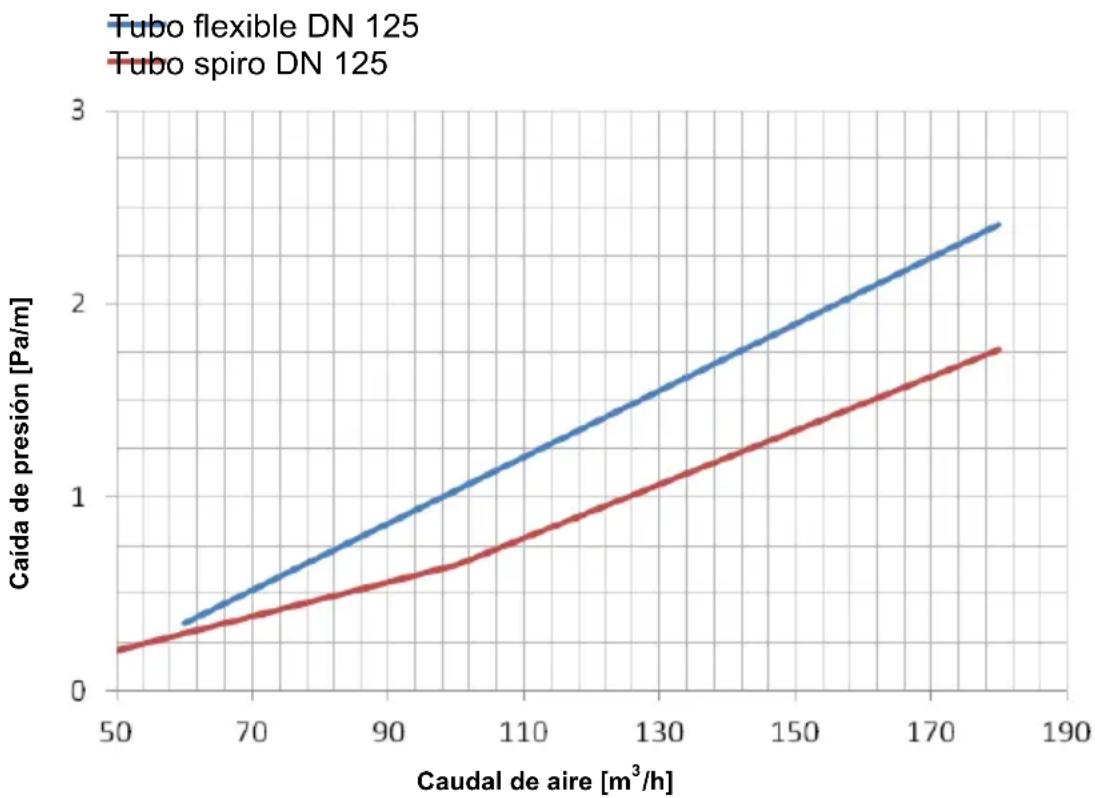

Gráfico 2: Valor de la caída de presión estática para diferentes tubos

Número de	elementos	Δp (Pa)	ΣΔp (Pa)
Codo rectangular horizontal 90°	4	5	20
Tubo flexible (DN125) 13,5 m		1,85(a150 m^3/h )	25
Reja de aspiración	1	25	25
Total:			70

Cuadro 2: Ejemplo de cálculo de caída de presión

Nota

Como ya fue dicho, las pérdidas totales de la presión estática que se obtienen sumando las pérdidas de la presión estática de cada elemento integrado en el sistema de tuberías, no deben superar el valor de 95 Pa. En el caso contrario, los valores COP empiezan a bajar significativamente.

SELECCIÓN DE AJUSTES DEL VENTILADOR

Después de determinar la caída de la presión, seleccione el modo en que va a funcionar el ventilador. Con esto se determina la velocidad de funcionamiento del ventilador. El modo es seleccionado sirviéndose del gráfico 1 que representa las características aerodinámicas del ventilador en función del caudal de aire y de la caída de presión en la tubería*.

Nota:

*Caída de la presión en la tubería – en el gráfico 1 representada como la diferencia de presión.

Rango de funcionamiento de la bomba de calor

El gráfico 3 muestra, entre las curvas, dos rangos de funcionamiento de la bomba de calor, representados con dos colores diferentes.

• El color verde oscuro representa el rango de funcionamiento con mayor rendimiento. El caudal de aire es más grande en esta zona, lo que requiere una caída de presión menor (realización del sistema con una caída de presión mínima).
• El color verde claro representa el rango de funcionamiento con caudal de aire reducido en función de la caída de presión y del ajuste del ventilador.

Ruido

Pasando de las características aerodinámicas más bajas a las más altas, aumenta también el ruido generado por el sistema. Entre las características aerodinámicas de 80 % y 100 % hay una zona en la que se nota un ruido más importante.

Verificación del cálculo de la caída de presión

La determinación de la característica aerodinámica a base del cálculo de la caída de presión teniendo en cuenta les elementos individuales de la tubería y el caudal de aire es la iteración. Una vez determinada y ajustada la característica aerodinámica

debemos obligatoriamente medir el caudal de aire en el tubo instalado. Si el caudal de aire no corresponde al sistema de ventilación, debemos seleccionar otra característica aerodinámica (más alta o más baja) que se adapte al sistema de ventilación.

Selección del punto de servicio del ventilador para el sistema de ventilación Para determinar la velocidad del ventilador, debemos conocer el caudal de aire de ventilación máximo y la caída de presión, ocasionada por la tubería. En el gráfico 1, trazamos una línea vertical en donde el caudal deseado, después trazamos una línea horizontal en donde la caída de presión que hemos calculado (a base de la tubería instalada). Buscamos la velocidad del ventilador que corresponda de más cerca al punto en que se cruzan las dos líneas.

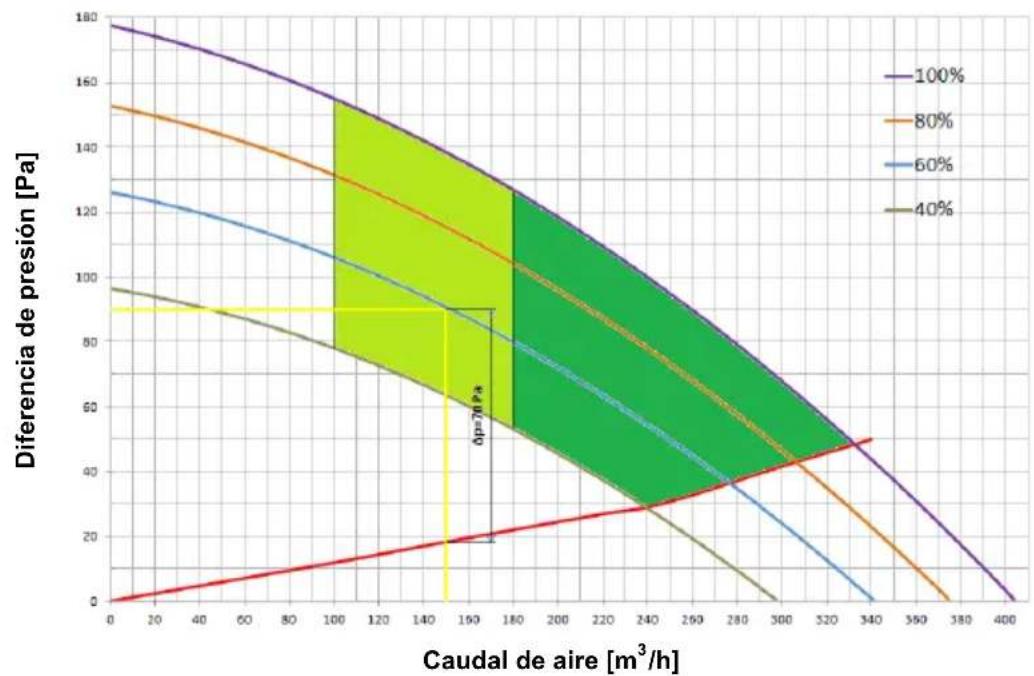

Ejemplo de selección de la característica aerodinámica

En el gráfico 3 trazamos una línea vertical en donde el caudal de aire es de 150 m³/h. Si tomamos como ejemplo que la tubería muestra la caída de presión de 70 Pa, sumamos este valor a la curva roja**. La caída de presión total es entonces de 90 Pa. En donde se halla la caída de presión admisible de 90 Pa trazamos una línea horizontal. El punto, en que las líneas se cruzan, se halla en la curva que corresponde a 60 % de la velocidad del ventilador. Es el ajuste estándar del ventilador que ha sido preajustado por el fabricante.

Nota:

**La línea representa la caída interna estática de la presión, creada por el evaporador.

Gráfico 3: Ejemplo de determinación de la característica aerodinámica

CONEXIÓN A LA RED DE DISTRIBUCIÓN DE AGUA

La llegada y la salida de agua están marcadas en los tubos de la bomba de calor con dos colores: azul para la llegada de agua fría y rojo para la salida de agua caliente.

La bomba de calor puede ser conectada a la red de distribución de agua de la vivienda sin válvula reductora de presión si la presión en la red es inferior a 0,6 MPa (6 bar). En el caso contrario, tiene que integrar una válvula reductora de presión, que impide que la presión en el tubo de alimentación del tanque supere la presión nominal.

Por razones de seguridad, una válvula de seguridad debe estar integrada en el tubo de alimentación para impedir el aumento de presión en la caldera de más de 0,1 MPa (1 bar) por encima del valor normal. La boquilla de salida de la válvula de seguridad debe tener la salida a presión atmosférica. Para asegurar el funcionamiento correcto de la válvula de seguridad debe efectuar Ud. mismo controles regulares, quitar el depósito calcáreo y controlar que la válvula de seguridad no esté bloqueada. Al efectuar el control debe abrir la salida de la válvula de seguridad moviendo el asa o aflojando la tuerca de la válvula (depende del tipo de la válvula). Haciendo esto, el agua debe salir de la boquilla de salida de la válvula, lo que significa que la válvula está conforme.

Durante el calentamiento del agua en el tanque, la presión del agua en la caldera aumenta hasta el valor ajustado en la válvula de seguridad. Como el agua no puede regresar a la red de distribución de agua, puede suceder que la salida de la válvula de seguridad gotea. Puede recoger esta agua con un recuperador de agua colocado debajo de la válvula de seguridad, de donde será evacuada a la alcantarilla. El tubo de desagüe debajo de la salida de la válvula de seguridad debe estar orientado directamente hacia abajo. La temperatura en el local no debe bajar debajo de 0 °C. Si, por razones de la instalación de agua mal diseñada, no tiene la posibilidad de evacuar a la alcantarilla el agua que gotea de la válvula de seguridad, puede impedir el goteo, instalando un depósito de expansión en el tubo de alimentación la bomba de calor. El volumen del depósito de expansión debe corresponder a 3 % del volumen del tanque.

Figura 7: Sistema cerrado (bajo presión)

Figura 8: Sistema abierto (sin presión)

Leyenda:

1 – Grifos mezcladores bajo presión

2 – Depósito de expansión

3 – Válvula de seguridad

a – Válvula de prueba

b – Válvula antirretorno

4 – Toma de desagüe

5 – Racor de prueba

6 – Válvula reductora de presión

7 – Llave de corte

8 – Válvula antirretorno

9 - Grifo mezclador

H – Agua fría

T – Agua caliente

CONEXIÓN A LA RED ELÉCTRICA

Antes de conectarla a la red eléctrica, instale en la bomba de calor el cable de conexión de sección mínima de 1,5 mm ^2 (H05VV-F 3G 1,5 mm ^2 ). Para poder hacerlo, quite la tapa protectora del aparato. La tapa está fijada con dos tornillos (figura 9). La conexión de bomba de calor a la red eléctrica debe ser efectuada de conformidad con las normas relativas a instalaciones eléctricas. Un dispositivo de desconexión de todos los polos debe ser instalado entre la resistencia y el circuito eléctrico, de conformidad con las regulaciones nacionales relativas a instalaciones eléctricas.

Figura 9: Tapa protectora

Figura 10: Esquema eléctrico

Leyenda:

T1 - Listón con sensores
T2 - Sensor de temperatura evaporador
T3 - Sensor de temperatura del aire
1 - Válvula de 4 vías
2 - Compresor
4 - Ventilador
5 - Resistencia (2 x 1000W)
6 - Fusible térmico
7 - Ánodo Mg
8 - Pantalla LCD
9 - Puesta a tierra de la caldera
10 - Puesta a tierra del armazón

El mando de la bomba de calor se efectúa a través de la pantalla LCD, sensible al tacto (figura 11). La pantalla se ilumina cuando la pulsa en cualquier sitio. Cuando está iluminada, las casillas de mando están activas. Después de conectar la bomba de calor a la red de distribución de agua y a la red eléctrica y después de llenarlo de agua, la bomba está lista para ser activada. La bomba de calor calienta el agua en el rango de temperatura de 10°C a 55°C, mientras que en el rango de 55°C a 75°C el calentamiento está asegurado por las resistencias.

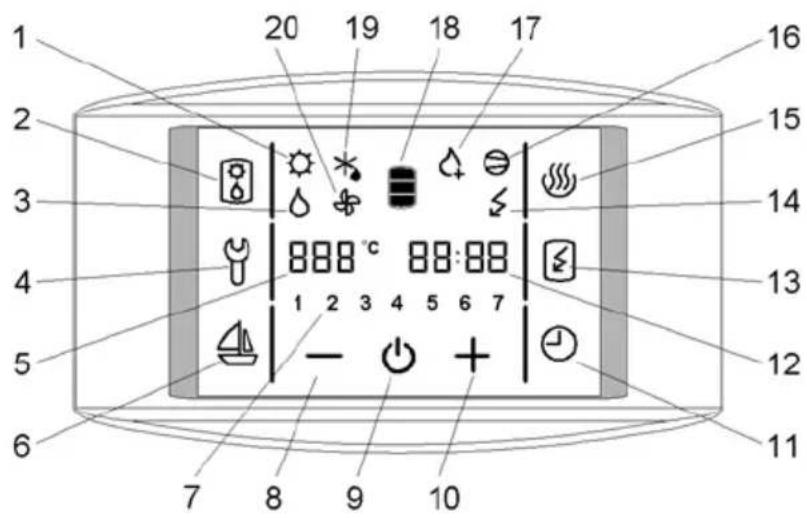

Figura 11: Pantalla de mando

Leyenda:

1 - Señalización del funcionamiento de paneles solares**
2 - Puesta en marcha de la fuente alternativa (resistencia)
3 - Señalización del funcionamiento de la caldera a fuel**
4 - Control de la lista de errores, entrada en el menú de servicio
5 - Visualización y ajuste de la temperatura en °C
6 - Puesta en marcha y ajuste del programa de vacaciones
7 - Visualización del día de la semana (1.. lunes, ..., 7.. domingo)
8 - Disminución del valor
9 - Puesta en marcha/paro de la bomba de calor
10 - Aumento del valor
11 - Puesta en marcha y ajuste de programas temporales de funcionamiento

12 - Visualización y ajuste de tiempo
13 - Puesta en marcha del calentamiento intensivo "TURBO"
14 - Señalización del funcionamiento de resistencias
15 - Puesta en marcha del calentamiento a un rango de temperatura más elevado
16 - Señalización del funcionamiento del compresor
17 - Señalización del funcionamiento del programa de prevención de legionelosis
18 - Visualización de la cantidad de agua caliente
19 - Señalización de descongelación
20 – Señalización del funcionamiento del ventilador

** esta función no está utilizada en los modelos TC-Z, TC-ZNT

Puesta en marcha/paro de la bomba de calor

- Pulse la casilla 9 para poner en marcha la bomba de calor.

Primero se activa el ventilador que funciona durante 1 minuto (el número 20 se visualiza). Si la temperatura del aire de entrada está apropiada, el autómata activa el compresor y la bomba de calor se pone a funcionar en modo normal (los números 16 y 20 se visualizan). La bomba de calor está activada, mientras que la pantalla no está iluminada (no está activada).

60 segundos después de haber tocado la pantalla por última vez, la pantalla se desactiva y su iluminación se apaga, lo que no tiene ningún impacto sobre el funcionamiento de la bomba de calor. Al pulsar la pantalla en cualquier sitio, ésta se activará e iluminará.

Si quiere poner en marcha el aparato cuando la temperatura es más baja, vea el capítulo "Funcionamiento a bajas temperaturas".

- Pulse la casilla 9 y manténgala pulsada durante un cierto tiempo para parar la bomba de calor. El aparato no funciona, en la pantalla está visible sólo la casilla 9. (Al desconectar la bomba de calor de la red eléctrica, debe vaciar el tanque por el riesgo de que el agua se congele).

Seguridad en caso de corte de electricidad

En caso de corte de electricidad, los datos ajustados permanecen memorizados durante 23 h.

Después de poner la bomba de calor de nuevo en marcha, ésta funciona en el mismo modo que antes del corte.

Funcionamiento a bajas temperaturas

Después de la puesta en marcha se activa primero el ventilador para 1 minuto (el número 20 se visualiza). Si la temperatura del aire de entrada es inferior a -7°C, el ventilador se desactiva. Para el calentamiento del agua sanitaria se activan las resistencias. La bomba de calor funciona en el modo de reserva (se visualiza el número 14). Cada 2 horas el sistema verifica si es posible pasar en funcionamiento normal, poniendo en marcha el ventilador durante 1 minuto. Si la temperatura del aire de entrada es superior a -7°C la bomba de calor pasa al modo normal de funcionamiento (se visualizan los números 16 y 20). Las resistencias se desactivan. La bomba de calor está activada, mientras que la pantalla no está iluminada (no está activada).

Cuando la temperatura del aire es más baja, se activa, en caso de necesidad, el ciclo de descongelación del evaporador. En la pantalla se ilumina el número 19. Las casillas 2, 4, 6, 11, 13 y 15 no son activadas. La descongelación prosigue hasta la obtención de condiciones necesarias para el funcionamiento normal de la bomba de calor.

Una vez terminada la descongelación, la bomba de calor vuelve a funcionar en modo normal. (se iluminan los números 16 y 20).

Si la descongelación no es eficiente después de dos tentativas, el autómata avisa del error. El número 4 en la pantalla empieza a parpadear, lo que acompañan los pitidos. La señal sonora se desactiva si pulsa la casilla 4. En la casilla 12 se visualiza el código del error E247 y la bomba se pone automáticamente a funcionar con resistencias eléctricas. En la pantalla está alumbrado el símbolo 14. El código del error puede ser anulado en cada momento pulsando la casilla 4. En la casilla 12 vuelve a visualizarse la hora actual.

Ajuste de la hora actual y del día

- Pulse la casilla 12 y manténgala pulsada durante un cierto tiempo, hasta que en la casilla 7 aparezca el número parpadeante del día de la semana.

Pulsando la casilla + o - ajuste el número del día de la semana (1.. lunes, ..., 7.. domingo).

• Vuelva a pulsar la casilla 12 (se visualiza la hora actual parpadeante).
• Pulsando la casilla + o – ajuste la hora actual (si mantiene pulsada la casilla + o – el ajuste se acelera).
  • Vuelva a pulsar la casilla 12.
• Se visualizan los minutos ajustados parpadeantes.
• Pulsando la casilla + o - ajuste los minutos (si mantiene pulsada la casilla + o - el ajuste se acelera).
• Pulsando de nuevo la casilla 12 o cuando la casilla 12 deja de parpadear, el ajuste está memorizado.

Ajuste de temperatura

• Pulse la casilla 5 (se visualiza la temperatura ajustada parpadeante).
• Pulsando la casilla + o – puede cambiar el ajuste de temperatura de 10 a 75 °C (la temperatura está preajustada a 55 °C).
• Pulsando de nuevo la casilla 5 o cuando la casilla 5 deja de parpadear, el ajuste está memorizado. Después de algunos segundos en la pantalla aparece la temperatura actual.
• En caso de corte de electricidad se mantiene el último valor memorizado.

Puesta en marcha del modo "TURBO"

- Si en un breve lapso de tiempo necesita más agua caliente de la que puede ser producida por la bomba de calor, pulse la casilla 13 (activación de funcionamiento "TURBO"). Empiezan a funcionar simultáneamente la bomba de calor y la resistencia eléctrica. En la pantalla aparecen los símbolos 14, 16 y 20. Cuando la temperatura alcanza los 55 °C la bomba vuelve a funcionar en el modo en que funcionaba antes de pasar al modo "TURBO".

Puesta en marcha del modo "HOT"

- Si quiere calentar el agua hasta la temperatura máxima de 75 °C, pulse la casilla 15. La bomba de calor calentará el agua hasta los 55 °C. En la pantalla se visualizan los números 16 y 20. Cuando la temperatura en la caldera alcanza los 55 °C, la resistencia eléctrica se pone en marcha para calentar el agua hasta los 75 °C. En la pantalla se visualiza el número 14. Cuando la temperatura alcanza los 75 °C, la bomba de calor vuelve a funcionar en el modo en que funcionaba antes de pasar al modo "HOT".

Indicación de la cantidad de agua caliente en el tanque

En la casilla 18 se visualiza el símbolo: - no hay agua caliente

- pequeña cantidad de agua caliente

□ - no hay agua caliente

- gran cantidad de agua caliente

Ajuste del modo de funcionamiento de vacaciones

En el modo de vacaciones ajuste el número de días (100 como máximo) durante los cuales la bomba de calor mantendrá una temperatura mínima del agua (alrededor de 10 °C).

• Pulse la casilla 6 y manténgala pulsada durante un cierto tiempo (las casillas 5 y 6 empiezan a parpadear).
• Pulsando la casilla + o – ajuste el número de días de vacaciones, representados en la casilla 5.
• Pulsando de nuevo la casilla 6, o cuando la casilla 6 deja de parpadear, el número de días está memorizado.
• Si ajusta el valor 000, después de la validación del ajuste, la bomba de calor pasa al modo normal de funcionamiento y la casilla 6 se apaga.
• Después de transcurrir el número ajustado de días, la bomba de calor pasa al modo de funcionamiento anterior y la casilla 6 se apaga.

Ajuste del programa personalizado

En este modo se ajusta la hora de puesta en marcha y de paro del calentamiento de agua. Para cada combinación se puede ajustar hasta tres períodos durante los cuales la bomba de calor no funcionará.

a) Ajuste de períodos de tiempo

• Pulse la casilla 11 y manténgala pulsada durante un cierto tiempo (las casillas 7 y 11 empiezan a parpadear).
• Pulsando la casilla + o – seleccione uno de los tres modos temporales:
• modo de funcionamiento de la bomba de calor durante una semana (en la casilla 7 parpadean los números de 1 a 7),
• modo de funcionamiento de lunes a viernes y de sábado a domingo (en la casilla 7 parpadean los números de 1 a 5 y después 6 y 7),
• modo de funcionamiento de la bomba para cada día individual (en la casilla 7 parpadean los números individuales de 1 a 7),
• Pulse la casilla 12 para ajustar la hora.
• En la casilla 5 se visualiza el símbolo 1OF y la casilla 12 está parpadeando.
• Pulsando la casilla + o – ajuste la hora de paro de la bomba de calor.
  • Vuelva a pulsar la casilla 12.
• En la casilla 5 se visualiza el símbolo 1ON y la casilla 12 está parpadeando.
• Pulsando la casilla + o – ajuste la hora de puesta en marcha de la bomba de calor.
• Pulsando de nuevo la casilla 12 se puede ajustar también el segundo y el tercer período, siguiendo el dicho procedimiento.
• Pulsando de nuevo la casilla 12, o cuando la casilla 6 deja de parpadear, el número de días está memorizado. Vuelva a pulsar la casilla 12.

b) Puesta en marcha y paro del programa personalizado

• Pulsando la casilla 11 se pone en marcha el programa personalizado ajustado.
• La bomba de calor calienta el agua en períodos ON (en función de la temperatura ajustada), mientras que durante los períodos OFF el agua no se calienta.
• Pulsando de nuevo la casilla 11 se para el programa personalizado ajustado.

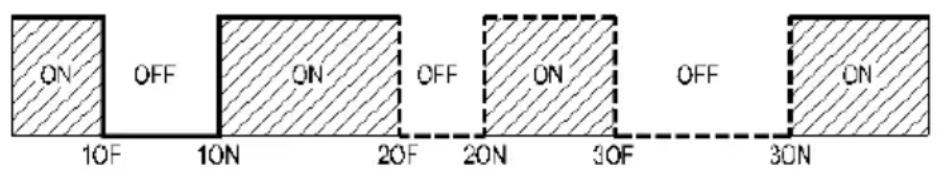

Figura 12: Períodos de tiempo

Programa de prevención de legionelosis

• Funciona sólo cuando la bomba de calor está en servicio. Cuando este programa está activado, el símbolo 17 se visualiza en la pantalla.
• Puesta en marcha automática: cada 14 días de funcionamiento de la bomba de calor, si en el período de 14 días anteriores la temperatura del agua no ha superado los 65 °C durante por lo menos 1 hora.
• El programa de prevención de legionelosis puede ser puesto en marcha manualmente pulsando la casilla 15 (calentamiento del agua a 75 °C).

Señalización del funcionamiento:

del programa de prevención de legionelosis:

programa activado – la casilla de control 17 está visualizada programa desactivado – la casilla de control 17 no está visualizada

de las resistencias eléctricas:

resistencias activadas – la casilla de control 14 está visualizada resistencias desactivadas – la casilla de control 14 no está visualizada

de la bomba de calor:

la bomba de calor está calentando el agua – la casilla de control 16 está visualizada

la bomba de calor no está calentando el agua – la casilla de control 16 no está visualizada

de la puesta en marcha/paro:

la bomba de calor está activada – además de la casilla 9, en la pantalla están visualizadas también otras casillas

la bomba de calor está desactivada – en la pantalla es visible sólo la casilla 9

descongelación:

la bomba de calor está en modo de descongelación - la casilla de control 19 está visualizada

la bomba de calor no está en modo de descongelación - la casilla de control 19 no está visualizada

puesta en marcha/paro del ventilador:

ventilador activado – la casilla de control 20 está visualizada

ventilador desactivado – la casilla de control 20 no está visualizada

puesta en marcha de la fuente alternativa – resistencia eléctrica: (casilla 2)

el aparato pasa a funcionar con resistencia eléctrica - la casilla de control 14 está visualizada

Las casillas 1 y 3 no están activadas en estos modelos de bombas de calor.

Acceso al nivel de mantenimiento

- Pulse la casilla 4 y manténgala pulsada durante un cierto tiempo para poner en marcha la función de "modo de mantenimiento".

- Se visualiza el menú de entrada. Debe entrar el código de mantenimiento en la casilla CLOCK. Las casillas FN1, FN2, FN3, FN4, FN5 y FN6 representan los números 1, 2, 3, 4, 5, 6 para entrar el código.

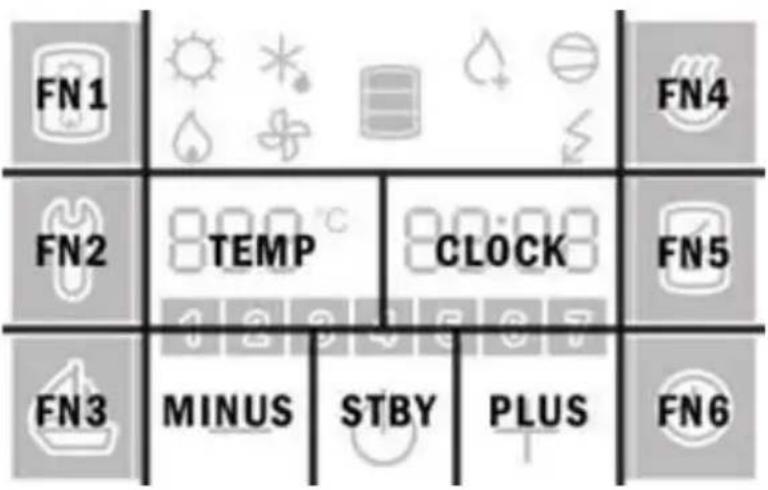

Figura 13: Visualización de las casillas en la pantalla

• Si en 10 s no pulsa ninguna casilla, al aparato vuelve automáticamente del menú de mantenimiento al modo de funcionamiento anterior.
• Si el código entrado es incorrecto, el sistema sale automáticamente del ménu de acceso.
• Si el código entrado es correcto, se visualiza el primer parámetro. El número a la derecha representa el número de serie del parámetro y el número a la izquierda su valor.
• El primer parámetro :00 indica la versión del código de programación y es sólo de carácter informativo.
• Pulsando el número a la derecha (casilla CLOCK en figura 13), nos trasladamos al parámetro siguiente.

Menú de instalación: CÓDIGO 1166:

Después de entrar el código correcto del menú de instalación se puede acceder a los parámetros siguientes:

00 versión del código de programación (parámetro de carácter informativo)
21 ajuste de la velocidad del ventilador
27 ajuste del funcionamiento a baja temperatura

Ajuste de la velocidad del ventilador (parámetro :21)

Una vez seleccionado el parámetro (:21), se ajusta la velocidad deseada del ventilador (40-100%) pulsando (+) o (-). A la izquierda (casilla 5) se visualiza el ajuste en cifras. Una vez ajustada la velocidad deseada del ventilador, el valor está memorizado después de transcurrir un breve lapso de tiempo o después de pulsar la casilla 4.

Ajuste del funcionamiento a baja temperatura de la bomba de calor (parámetro :27) Una vez seleccionado el parámetro :27 se selecciona la temperatura de funcionamiento de la bomba de calor, que depende del modelo, pulsando (+) o (-). ¡El funcionamiento a baja temperatura puede ser seleccionado sólo en modelos de bombas de calor que lo permiten!**** A la izquierda (casilla TEMP) se visualiza el estado ajustado:

Yes – tipo de bomba de calor TC ZNT, rango de funcionamiento hasta -7°C, sistema provisto de una válvula de 4 vías.

No – tipo de bomba de calor TC Z, rango de funcionamiento hasta 7°C, el sistema no está provisto de una válvula de 4 vías

Nota:

****El funcionamiento a baja temperatura es el modo de funcionamiento que el técnico puede ajustar sólo en modelos de bombas de calor que lo permiten. ¡Al cambiar el módulo electrónico hay que ajustar el modo de funcionamiento de la bomba de calor en función del tipo de la bomba!

MANTENIMIENTO E INTERVENCIONES DE SERVICIO

Si la bomba de calor es instalada correctamente, puede funcionar varios años sin necesidad de intervenciones de servicio. Limpie el exterior del tanque con una solución de detergente suave. No utilice disolventes o detergentes abrasivos.

Si la bomba de calor está expuesta al polvo, las lamelas del evaporador pueden obstruirse, lo que tiene un impacto negativo sobre su funcionamiento. En este caso el evaporador debe ser limpiado. La limpieza del evaporador debe ser efectuada por un técnico autorizado.

Las inspecciones regulares de mantenimiento preventivo garantizan un funcionamiento impecable y una larga duración de vida de su bomba de calor. La garantía para la corrosión de la caldera es válida sólo en caso de que haya efectuado los controles previstos de desgaste del ánodo de protección. El período que transcurre entre los controles de mantenimiento preventivo no debe superar 36 meses. Las inspecciones deben ser efectuadas por un técnico autorizado que con su firma en el documento de garantía certifica haber efectuado el control. El técnico debe comprobar el desgaste del ánodo de protección anticorrosiva y eliminar, según se requiera, el depósito calcáreo que se forma en el tanque en función de la calidad y de la temperatura del agua utilizada. El servicio técnico también preparará un informe sobre la situación y recomendará la fecha de la próxima inspección en función del estado del aparato.

Antes de llamar el servicio técnico, compruebe lo siguiente:

• Está todo bien con la red de alimentación?
• Está obstruida la salida de aire?
• La temperatura ambiente es demasiado baja?
• Se oye el funcionamiento del compresor y del ventilador?
• Caída de presión en el sistema de tubería.

Le rogamos que no se ponga a reparar las eventuales averías en la bomba de calor, sino que avise el servicio técnico autorizado más cercano.

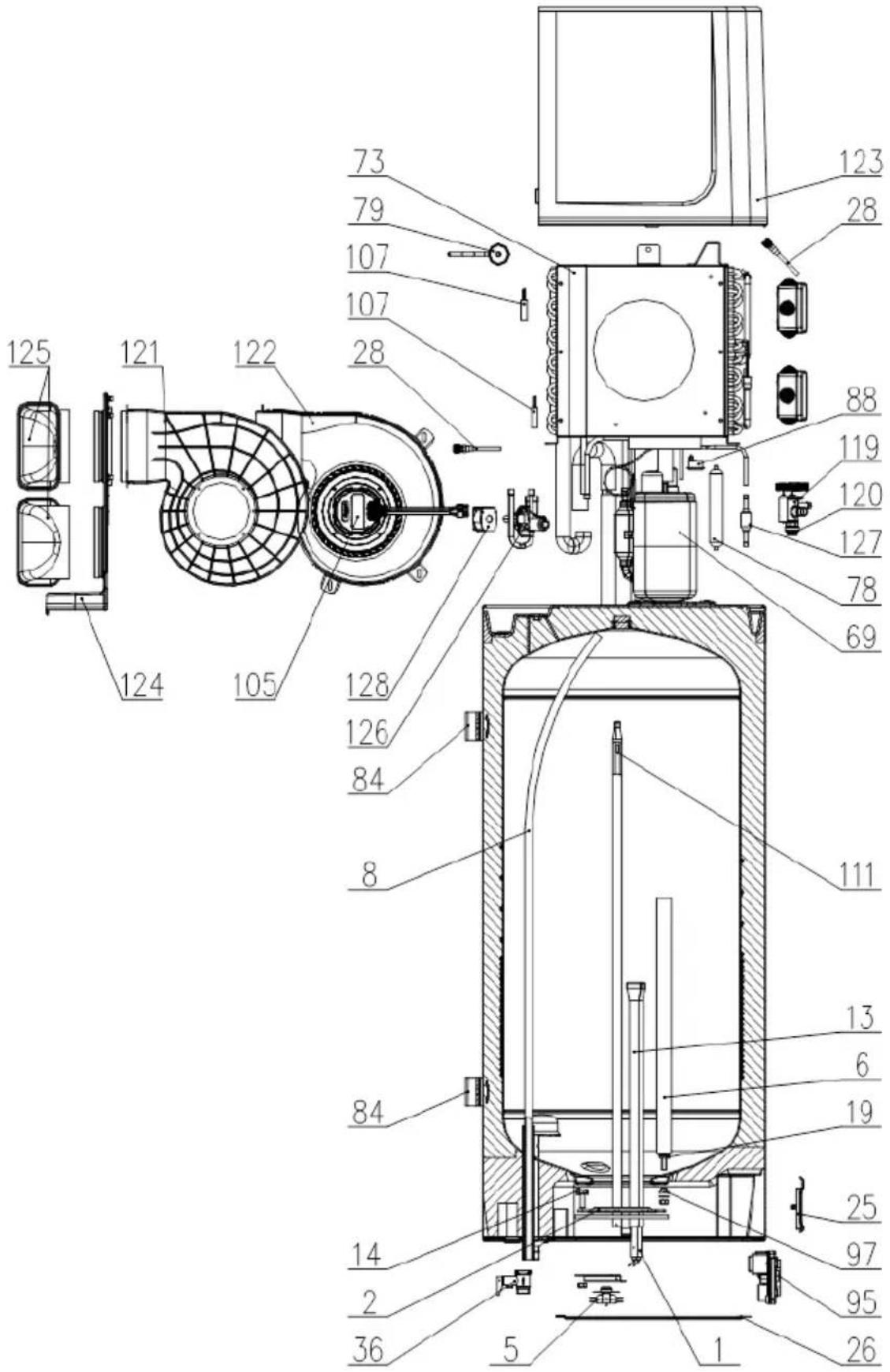

Número	Ident.	Designación de la pieza de repuesto	Cantidad	Validez
1	458697	Resistencia 1000W	2
2	482939	Junta 160/94x8	1
5	482993	Fusible de cinta bimetálica	1
6	268069	Ánodo de sacrificio D25,5X340-M8	1	PAW-DHWM80ZNT PAW-DHWM120ZNT
6	269182	Ánodo de sacrificio D25,5X450-M8	1	PAW-DHWM120ZNT
8	321302	Tubo de desagüe 865mm	1	PAW-DHWM80ZNT
8	321287	Tubo de desagüe 1015mm	1	PAW-DHWM100ZNT
8	321289	Tubo de desagüe 1185mm	1	PAW-DHWM120ZNT
13	404077	Brida de la resistencia 80L	1	PAW-DHWM80ZNT
13	404053	Brida de la resistencia 100L	1	PAW-DHWM100ZNT
13	404046	Brida de la resistencia 120L	1	PAW-DHWM120ZNT
14	482940	Asa del tornillo	6
19	482950	Junta D18,8/D7,6x3	1
25	478222	Panel de mando	1
26	757132	Tapa del fondo del revestimiento	1
28	321732	Válvula de llenado	2
69	405139	Compresor	1
88	419383	Protección térmica	1
73	392473	Evaporador	1
78	364934	Filtro secador 30 g	1
79 404919		Condensador 10μF	1
84	757137	Soporte mural	2
95	405088	Equipo electrónico	1
97	487074	Tubo de aislamiento D17/D8x5	1
105	404083	Ventilador centrifugo	1
107	334192	Sensor de temperatura	2
111	345664	Listón con sensores 80L	1	PAW-DHWM80ZNT
111	345665	Listón con sensores 100L	1	PAW-DHWM100ZNT
111	345666	Listón con sensores 120L	1	PAW-DHWM120ZNT
119	451724	Válvula de expansión térmica TUB-R134	1
121	404081	Guiador de aire izquierdo	1
122	404082	Guiador de aire derecho	1
123	439625	Tapa protectora anterior	1
124	364941	Tapa protectora posterior	1
125	429797	Codo de empalme D125/150x70	2
126	392462	Válvula de 4 vías	1
127	451725	Válvula de dirección	1
128	443882	Bobina de la válvula de 4 vías	1

A pesar de la realización y del control esmerado, puede suceder que en la bomba de calor aparezcan ciertos problemas o averías que deben ser solucionados por un técnico autorizado.

Lista de errores

- En caso de error, el aparato emite un pitido y la casilla 4 empieza a parpadear. Pulsando la casilla 4, en la casilla 12 se visualiza el código del error.

Error Descripción del error Solución
E004 Congrelación. El error aparece cuando la temperatura en la bomba de calor es inferior a 4 °C.		Llame el servicio técnico.
E005 Sobre calentamiento (temperatura > 85 °C, avería del regulador electrónico).		Desconecte la bomba de calor de la red eléctrica y llame el servicio técnico.
E006	Error del funcionamiento del ánodo Mg	Llame el servicio técnico (la bomba de calor funciona normalmente)
E007 Error de sensores de volumen y/o de temperatura.		Llame el servicio técnico.
E042 Error de la función de prevención de legionelosis.		Anule el error pulsando la casilla 4.
E247 Error de descongelación. El calentamiento por la resistencia eléctrica se pone en marcha automáticamente. Una vez anulado el error el aparato puede funcionar de nuevo.
E361	Error del sensor del aire exterior.	Llame el servicio técnico (el calentamiento por la resistencia eléctrica se pone en marcha automáticamente).
E363	Error del sensor de descongelación.	Llame el servicio técnico (el calentamiento por la resistencia eléctrica se pone en marcha automáticamente).

ADVARSLER!

programa antilegionela:

program uključen – prikazano je kontrolno polje 17 program isključen – nije prikazano kontrolno polje 17

električnih grijača:
