Produkttyp	Split-typ luftkonditionering (inomhus + utomhusenhet)
Märke	Panasonic
Modell	PA-WDHWM80ZNT
Inomhusenhetens mått (B x H x D)	Ca 790 x 290 x 230 mm
Utomhusenhetens mått (B x H x D)	Ca 700 x 510 x 260 mm
Nettovikt (inomhus)	Ca 9,5 kg
Nettovikt (utomhus)	Ca 27 kg
Strömförsörjning	220-240 V, 50 Hz, enfas
Kylkapacitet	2,5 kW (ca 8 500 BTU/h)
Värmekapacitet	3,2 kW (ca 10 900 BTU/h)
Energieffektivitet (EER) / COP	EER 3,2 / COP 3,5 (typisk)
Köldmedietyp	R32
Luftflöde (hög)	600 m³/h (inomhusenhet)
Ljudnivå (inomhus/utomhus)	Inomhus: 26-45 dB / Utomhus: 50-55 dB
Funktioner	Kyla, värme, avfuktning, fläkt, timer, sömnläge, automatisk omstart
Kontroll	Fjärrkontroll ingår, LCD-display på inomhusenhet
Filtertyp	Tvättbart förfilter, valfritt PM2.5-filter
Underhåll	Rengör filter varannan vecka; professionell service årligen
Säkerhetsfunktioner	Överhettningsskydd, spänningsfluktueringsskydd, automatisk fläktavstängning
Tillgång på reservdelar	Filter, fjärrkontroll, fläktmotor, kompressor (servicenätverk)
Reparationsindex	7,5/10 (baserat på tillgång på reservdelar och design)

Vanliga frågor - PA-WDHWM80ZNT PANASONIC

Hur installerar jag Panasonic PA-WDHWM80ZNT luftkonditioneringen?

Installation bör utföras av en kvalificerad fackman. Inomhusenheten måste monteras på en stadig vägg minst 15 cm från taket, med fritt luftflöde. Utomhusenheten måste placeras på en plan yta med tillräcklig ventilation. Se installationsmanualen för detaljerade steg och avståndskrav.

Hur ofta bör jag rengöra luftfiltret?

Rengör luftfiltret varannan vecka vid normal användning. Öppna frontpanelen, ta bort filtret, tvätta med vatten och milt rengöringsmedel, torka noggrant och sätt tillbaka. Ett smutsigt filter minskar effektivitet och luftkvalitet.

Vad betyder 'felkod H00'?

Felkod H00 indikerar normal drift eller inget fel. Om andra koder visas som H11 (kommunikationsfel inomhus/utomhus) eller H99 (kompressorlås), kontrollera felkodstabellen i manualen eller kontakta Panasonic support.

Kan jag använda denna luftkonditionering för uppvärmning på vintern?

Ja, PA-WDHWM80ZNT är en värmepump som både kyler och värmer. Den kan fungera effektivt vid utomhustemperaturer ner till -10°C. Vid extrem kyla kan en extra värmekälla behövas.

Hur kan jag spara energi med denna enhet?

Använd ECO-läget för att optimera energiförbrukningen, ställ in termostaten på 24-26°C för kyla och 20-22°C för värme, rengör filter regelbundet och se till att fönster och dörrar är stängda. Timerfunktionen kan också hjälpa till att undvika onödig drift.

Varför kyler inte min luftkonditionering ordentligt?

Kontrollera om filtret är smutsigt, termostaten är rätt inställd, utomhusenheten inte är blockerad och rummets dörrar/fönster är stängda. Om problemet kvarstår, kontrollera om det finns köldmedieläckage eller en defekt kompressor; kontakta en tekniker.

Hur använder jag fjärrkontrollen för att ställa in en timer?

Tryck på TIMER-knappen på fjärrkontrollen. Använd + eller - för att ställa in önskad på/av-tid. Bekräfta genom att trycka på SET. Fjärrkontrollen visar timersymbolen. För att avbryta, tryck på TIMER tills ingen symbol visas.

Vilken typ av köldmedium använder denna modell?

Panasonic PA-WDHWM80ZNT använder R32-köldmedium, som är mer miljövänligt än R410A. R32 har lägre global uppvärmningspotential (GWP) och högre energieffektivitet. Se till att eventuell service hanterar R32 korrekt.

Hur återställer jag luftkonditioneringen efter ett strömavbrott?

Enheten har automatisk omstart: efter att strömmen återkommit återupptar den driften med föregående inställningar inom några minuter. Om inte, stäng av och sätt på den med fjärrkontrollen eller strömbrytaren på inomhusenheten.

Var kan jag hitta reservdelar till denna modell?

Auktoriserade Panasonic servicecenter har reservdelar som filter, fjärrkontroller, fläktmotorer och PCB-kort. Använd Panasonics webbplats eller kontakta lokal support för att beställa. Använd alltid äkta delar för garantitäckning.

BRUKSANVISNING PA-WDHWM80ZNT PANASONIC

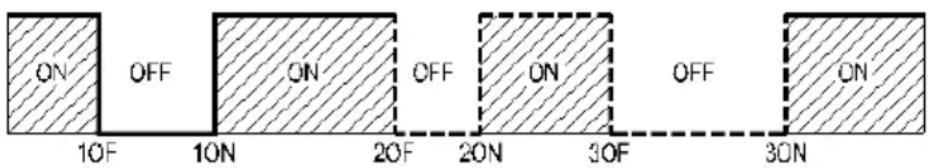

Fig. 12: Tidsperioder

Slå på "TURBO"-modus

b) Aktivering, deaktivering av timer

Fig. 12: Tidsperioder

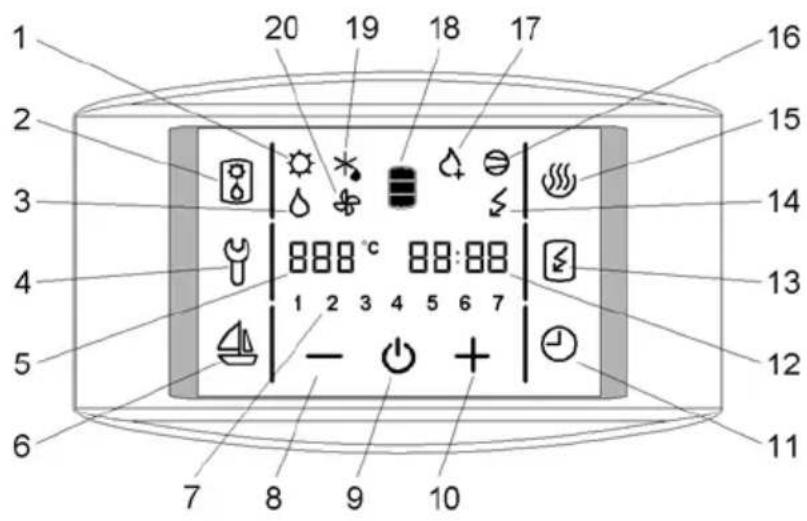

• Virker kun när pumpen er slått på. Symbol nr. 17 vises på skjermen när funksjonen er aktiv.
• Automatisk aktivering: hver 2. uke med drift av varmepumpen dersom vanntemperaturen ikke har oversteget 65 °C i en hel time eller mer i forutgående

toukersperiode.

⚠️ Apparaten kan användas av barn över 8 år, äldre personer och personer med nedsatt fysisk, sensorisk eller mental förmåga eller som saknar erfarenhet och kunskap, om de övervakas eller instrueras i säker användning av apparaten och om de är medvetna om potentiella risker.
Barn ska inte leka med apparaten.
Barn ska inte rengöra eller utföra underhåll på apparaten utan tillsyn.
Transportera alltid värmepumpen i upprätt position, undantagsvis kan den lutas i 35° i alla riktningar. Var försiktig så att du inte skadar höljet eller viktiga komponenter hos vattenpumpen under transport.
Värmepumpen är inte avsedd för industriellt bruk och användning i områden med korrosiva och explosiva ämnen.
⚠ Anslutningen av värmepumpen till elnätet ska utföras i enlighet med standarder för elektriska apparater. För att uppfylla de nationella installationsbestämmelserna måste en allpolig strömbrytare installeras mellan värmepumpen och elnätet.
Värmepumpen ska inte tas i drift utan vatten i varmvattenberedaren, eftersom risk att förstöra kompressorn föreligger!
⚠️ Installationen ska utföras i enlighet med gällande bestämmelser och tillverkarens anvisningar. Den ska utföras av en behörig installationstekniker.
En säkerhetsventil med ett uppskattat tryck ska anslutas till inloppsröret på värmepumpen för att förhindra att trycket i varmvattenberedaren ökar med mer än 0,1 MPa (1 bar).
Vatten kan droppa från utloppsöppningen på säkerhetsventilen, så utloppsöppningen ska ställas in till trycket i atmosfären.
⚠️ Säkerhetsventilens utlopp ska installeras neråt och i ett område som inte fryser fast.
⚠️ För att se till att säkerhetsventilen fungerar felfritt ska användaren utföra regelbundna kontroller för att avlägsna kalkrester och se till att säkerhetsventilen inte är blockerad.
Ingen stängningsventil får monteras mellan varmvattenberedaren och säkerhetsventilen, eftersom säkerhetsventilens funktion då kan försämras!
Innan du tar apparaten i drift, måste två vinklar på 90° som pekar åt olika håll monteras ovanpå apparaten (ø125 mm). Utrymmet måste vara tillräckligt ventilerat.
Elementen i den elektriska kontrolleneheten är igång även efter att OFFknappen (9) på värmepumpen aktiverats.
Om du kopplar loss värmepumpen från elnätet, dränera vatten från pumpen för att förhindra fastfrysning.
Vatten kan dräneras från pumpen genom varmvattenberedarens inloppsrör. I detta syfte rekommenderas du att installera ett specialelement eller utloppsventil mellan inloppsröret och säkerhetsventilen.
Försök inte fixa defekter på värmepumpen på egen hand. Kontakta din närmaste auktoriserade serviceleverantör.

INTRODUKTION

Bästa kund,

Tack för att du valt denna produkt från Aquarea. Denna värmepump för uppvärmning av dricksvatten är en av de mest avancerade inom sin klass. Material, design och tester har utförts i enlighet med berörda standarder.

Effekt, kapacitet och säkerhetssystem har testats utförligt. Testerna har utförts för varje komponent, liksom för den slutgiltiga produkten, enligt internationella kvalitetsstandarder.

Läs dessa Instruktioner för installation och användning noga innan användning för att förhindra eventuella problem som kan orsaka skador på produkten.

Förvara denna bruksanvisning för framtida bruk, som en referens för information om drift av värmepumpen eller underhåll av den.

Självklart kan du alltid kontakta en av våra auktoriserade servicetekniker för underhåll.

ANVÄNDNING

Denna enhet är utformad för produktion av BDT-vatten i hushåll och på platser där den dagliga konsumtionen av varmvatten (40 °C) inte överskrider 150 l till 250 l. Apparaten måste anslutas till vattenförsörjningen och till elnätet. Luftintaget och luftutloppet kan också utföras genom att in- och utloppet från och till angränsande rum.

Om du installerar enheten i ett rum med ett badkar eller duschkabin, beakta kraven i standard IEC 60364-7-701 (VDE 0100, del 701). För att montera enheten på väggen, använd särskilda väggbultar med en nominell diameter på minst 8 mm och montera alltid enheten i upprätt position. Se till att monteringsplatsen på väggen är tillräckligt förstärkt om väggen inte är bärkraftig nog. Vi rekommenderar att du lämnar tillräckligt med plats mellan golvet och enheten för enkel åtkomst till Mg-anoden (för underhåll eller utbyte – fig. 4). Om inte måste enheten tas ned från väggen innan service utförs. Värmepumpen får inte användas i andra syften än de som definieras i denna bruksanvisning. Enheten är inte utformad för industriellt bruk eller i områden med korrosiva och explosiva ämnen.

Tillverkaren tar inte ansvar för skador som orsakats av inkorrekt installation eller användning som inte är i enlighet med instruktionerna för installation och användning.

Instruktionerna för användning är en komponent och en viktig del av denna produkt och måste levereras till kunden. Läs varningarna noga, eftersom de innehåller viktiga anvisningar gällande säkerhet under drift, användning och underhåll.

Behåll dessa instruktioner för senare användning.

Märkningen av värmepumpen finns på märkplåten i botten av enheten, mellan båda inloppsrör för BDT-vatten.

När förpackningen tagits bort, kontrollera innehållet. Om du är osäker, kontakta din återförsäljare. Låt aldrig barn leka med förpackningen (klämmor, plastpåsar, frigolit osv.) – potentiell risk föreligger. Avlägsna dessa och kassera förpackningen på ett säkert och miljövänligt sätt.

Förvara värmepumpen i upprätt position, på en ren och torr plats.

FUNKTIONSPRINCIP

Värmepumpen är i realiteten en termodynamisk värmegenerator som utvinner värme från en låg temperaturnivå (t.ex.: värme från omgivningsluften) till en högre temperaturnivå (t.ex.: varmt BDT-vatten).

Värmen som tas från omgivningsluften, tillsammans med den elektriska energin, skapar värmeenergi som används för att värma upp BDT-vattnet.

Fig. 1: Energiflödesschema genom värmepumpenheten
MÄTT

	A	B	C *	C **	D *	D **	E *	E **
PAW-DHWM80ZNT	1197	345	100	175	100	230	G 1/2	G 3/4
PAW-DHWM100ZNT	1342	490	100	175	100	230	G 1/2	G 3/4
PAW-DHWM120ZNT	1497	645	100	175	100	230	G 1/2	G 3/4
* - DIN-standard** - NF-standard
285
	170
	324			589
	350
							A
				B
	350							533
	294			264
E				C
D

Fig. 2: Mått för anslutning och installation av värmepumpen [mm]

TEKNISKA DATA

Typ		PAW-DHWM80ZNT	PAW-DHWM100ZNT	PAW-DHWM120ZNT
Volym	[l]	80	100	120
Nominellt tryck [MPa (bar)] ≤ 1,0 (10)
Vikt/fylld med vatten	[kg]	58 / 138	62 / 162	68 / 188
Korrosionsskydd för tank Emaljerad/MG-anod
Isoleringstjocklek	[mm]	40 - 85
Kapslingsklass		IP24
Max ansluten last	[W]	2350
Spänning		230 V / 50 Hz
Antal och effekt hos värmeelement	[W]	2 x 1000
Elektriskt skydd	[A]	16
Justerad vattentemperatur	[°C]	55
Max temperatur (HP/el. värmare)	[°C]	55 / 75
Legionellakontrollprogram	[°C]	70
Temperaturintervall för installation	[°C]	2 till 35
Driftzon – luft	[°C]	--7 till 35
Kylagent		R 134a
Kvantitet kylvätska	[g]	540
*Uppvärmningstid A15 / W10-55	[h:min]	4:40	5:40	6:40
*Energikonsumtion under uppvärmning A15 / W10-55	[kWh]	0,99	1,19	1,41
Typ av uppmätt emissionscykel		M	M	M
*Energikonsumtion i vald cykel av emissioner A15 / W10-55	[kWh]	2,04	2,05	2,08
*COP _DHW i vald cykel av emissioner A15/ W10-55		3,10	3,10	3,10
**Uppvärmningstid A7 / W10-55	[h:min]	5:20	6:50	8:41
**Energikonsumtion under uppvärmning A7 / W10-55	[kWh]	1,12	1,43	1,78
**Energikonsumtion i vald cykel av emissioner A7 / W10-55	[kWh]	2,45	2,35	2,51
**COP _DHW i vald cykel av emissioner A7/W10 -55		2,65	2,63	2,61
Maxkvantitet med användbart vatten (min 40 °C)	[l]	90 130 142
Energi i standby-läge enligt EN16147	[W]	19	20	27
Ljudeffekt/ljudtryck vid 1 m	[dB(A)]	51 / 39,5
Luftanslutningar	[mm/m]	ø125 (☐150x70) / 15
Driftsluftflöde	[m3/h]	100-230
Max tillåten tryckreducing i röret (volymetriskt luftflöde 100 m3/h)	[Pa]	95

(*) Uppvärmning av vatten till 55 °C vid ingångslufttemperatur på 15 °C, 74% luftfuktighet och ingångstemperatur hos vattnet på 10 °C i enlighet med standard EN16147.

(**) Uppvärmning av vatten till 55 °C vid ingångslufttemperatur på 7 °C, 89 % luftfuktighet och ingångstemperatur hos vattnet på 10 °C i enlighet med standard EN16147.

INSTALLATION AV VÄRMEPUMPEN

Värmepumpen kan använda omgivningsluften från andra utrymmen. Värmepumpen måste installeras i ett frostfritt rum. När du väljer en plats för installation, se till att luftintaget är dammfritt, för damm påverkar värmepumpens prestanda negativt. När du väljer en plats för installation, beakta väggens bärkraft – tål den värmepumpens vikt tillsammans med vikten av vattnet inuti varmvattenberedaren? Vidta alla åtgärder som krävs för att förhindra att buller och vibrationer överförs genom väggarna til utrymmen där detta är störande (sovrum osv.). Installera inte värmepumpen och dess luftinag i utrymmen med andra apparater som förbrukar luft (gaspannor, eldstäder, dammutsug osv.). Beakta minsta avständ från vägg, golv och tak vid installation. Kondensatutloppet från värmepumpen är placerat nere till vänster i form av ett plaströr med en extern diameter på ø18 mm. Detta rör ska anslutas till det externa kondensatutloppet och leda till avloppssystemet eller en behållare. Mängden kondens beror på luftens temperatur och fuktighet medan värmepumpen är i drift.

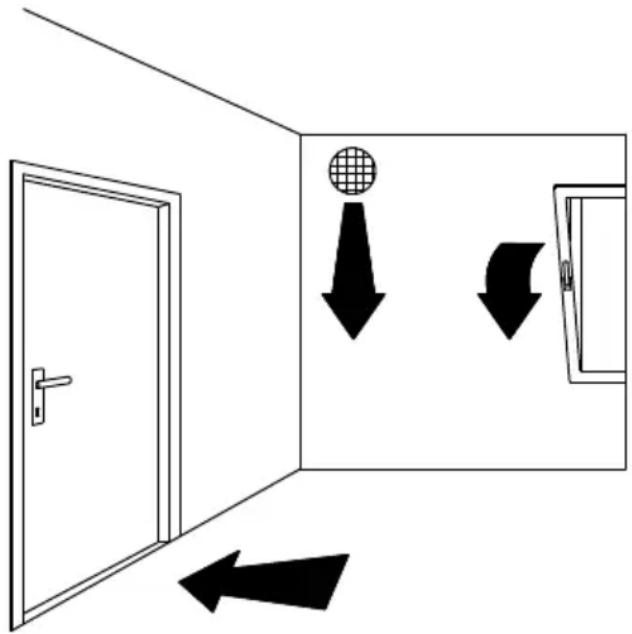

För att förhindra tryckfall i byggnaden måste frisk luft tillföras kontinuerligt. Önskat luftflöde för ett bostadshus är 0,5. Detta innebär att hela luftmängden i byggnaden byts ut varannan timme. Det är inte tillåtet att ansluta värmepumpen till samma rör som köksfläkten eller att ta ut luft från flera mindre lägenheter.

För att minimera överföringen av buller och vibrationer genom väggarna till utrymmen där detta är störande (sovrum osv.), vidta följande åtgärder:

• Installera böjliga leder för hydrauliska anslutningar
• Installera en böjlig slang för röret med in-/utloppsluft
• Planera vibrationsisolering för öppningar i väggen
• Planera ljuddämpare för in-/utloppsluft
• Rör för in-/utlopp ska monteras med ljuddämpare
• Planera vibrationsisolering mot väggen

a) Drift med omgivningsluft

I denna typ av drift värmer enheten upp dricksvatten endast med den mängd energi som skapas av luften från rummet där enheten är installerad. Värmepumpen måste installeras i ett frostfritt rum, i närheten av andra värmekällor om möjligt. För optimal prestanda hos pumpen rekommenderar vi ett tillräckligt stort och välventilerat utrymme med en temperaturintervall mellan 15 °C och 25 °C. Det är viktigt att sörja för tillräckligt luftintag i rummet. Vinklar måste installeras på värmepumpen och vridas så att de förhindrar att luften blandas samman. Värmeförlusten blir större i utrymmen med kallare luft.

Om värmepumpen installeras i ett frostfritt utrymme och temperaturen är under 7 °C kommer pumpen att fortsätta i normal drift.

min 20 cm

min 25 cm

min 25 cm

min 75 cm

min 150 cm

Fig. 4: Minimikrav för installation av VP

b) Drift med luft från andra utrymmen

I denna typ av drift använder värmepumpen luft från andra utrymmen genom ett rörsystem. Vi rekommenderar att du isolerar rörsystemet för att förhindra att kondens bildas.

Om luft utifrån används måste den externa delen täckas över för att förhindra att damm eller snö kommer in i apparaten. Förutom draget i rör och vinklar bör användaren även observera att ökat drag också ökar bullernivån.

Om du använder luft utifrån, se till att minimidiametern för rör följs ø125 mm eller □150x70.

För att göra driften av värmepumpen kontinuerligt effektiv kan du installera ångenheter för att ta in luften från utrymmet och sedan returnera det till utrymmet eller skicka ut den utomhus. Om luftens temperatur är under -7 °C slås värmare för uppvärmning av dricksvatten på. Värmepumpen är i reservdrift.

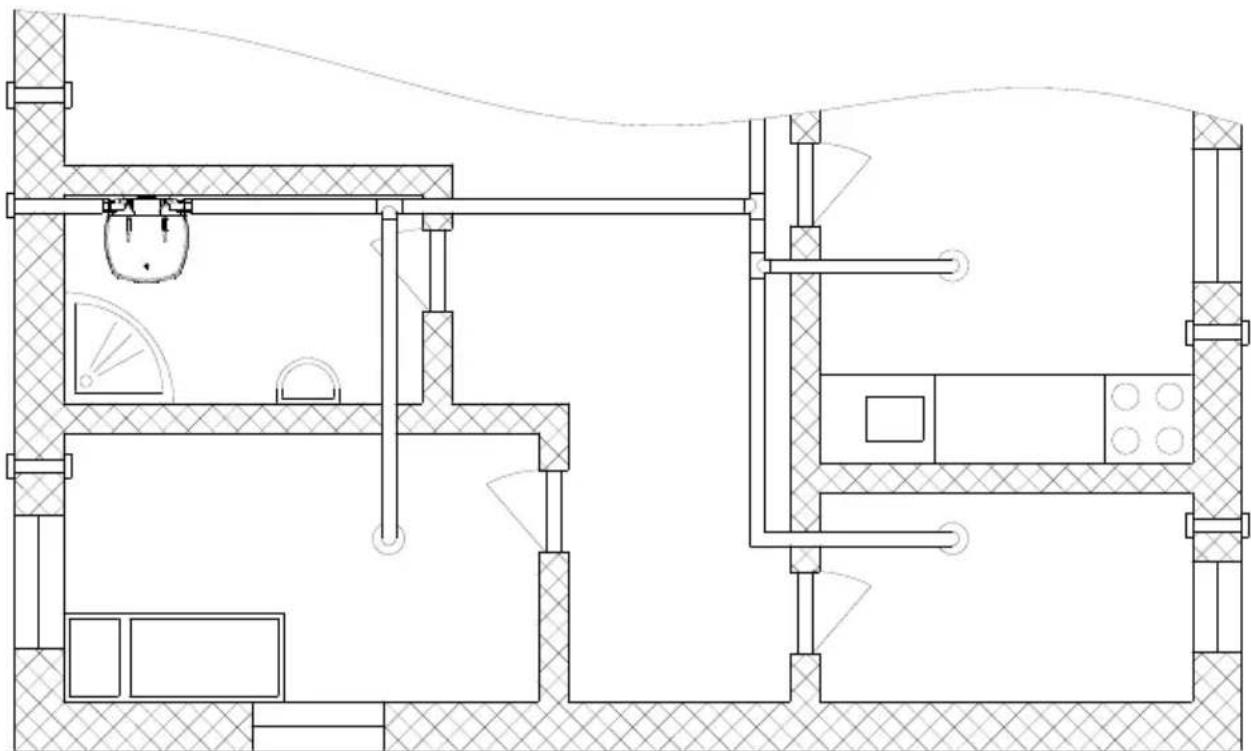

Fig. 5: Möjlig installation av en värmepump

TRYCKFÖRLUST VID ANVÄNDNING AV RÖRSYSTEM

När du planerar rörsystemet för in- och utlopp av luft till och från värmepumpen är det viktigt att beakta fläktens aerodynamiska egenskaper, som också orsakar förlust av statiskt tryck.

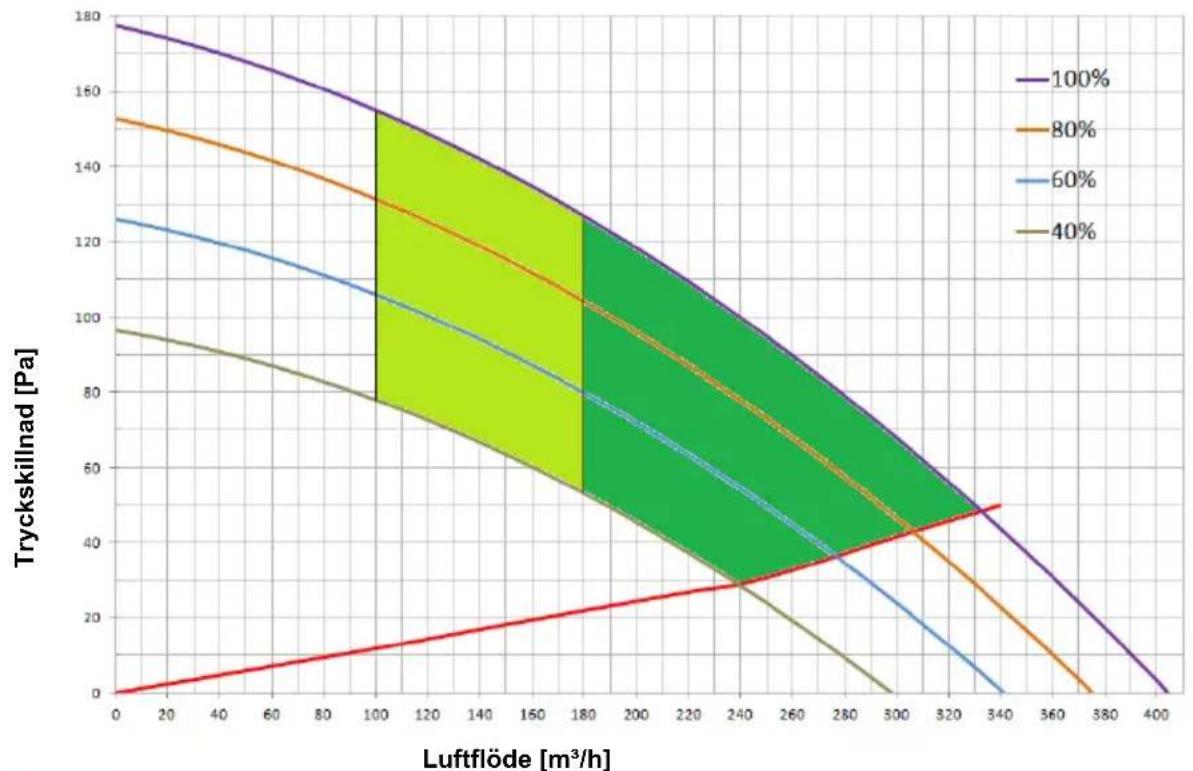

Presentation av diagrammet med aerodynamiska egenskaper för olika hastigheter hos fläkten

Diagrammet (Diagram 1) innehåller aerodynamiska egenskaper för drift av fläkten. Den översta (lila) linjen representerar kurvan för luftflödet beroende på tryckfallet vid maximal hastighet hos fläkten (100 %). Den nedersta (bruna) linjen representerar drift av fläkten i minimal hastighet (40 %). Kurvorna mellan dem (60 %, 80 %) representerar de aerodynamiska egenskaperna vid minskat varvtal hos fläkten. Den nedersta (röda) linjen som ligger mellan punkterna (0,0) och (340,50) representerar det interna statiska tryckfallet som skapas av avdunstaren, utan att rörsystemet överbelastas. Detta tryckfall kan inte elimineras.

- Område med mer effektiv användning – det volymetriska luftflödet är högre här, vilket kräver lägre tryckförlust (kanalsystem med minimalt tryckfall). Fläkten är inställd på högre hastigheter.

- Driftområde med normalt luftflöde under beaktande av tryckfall och fläktinställning.

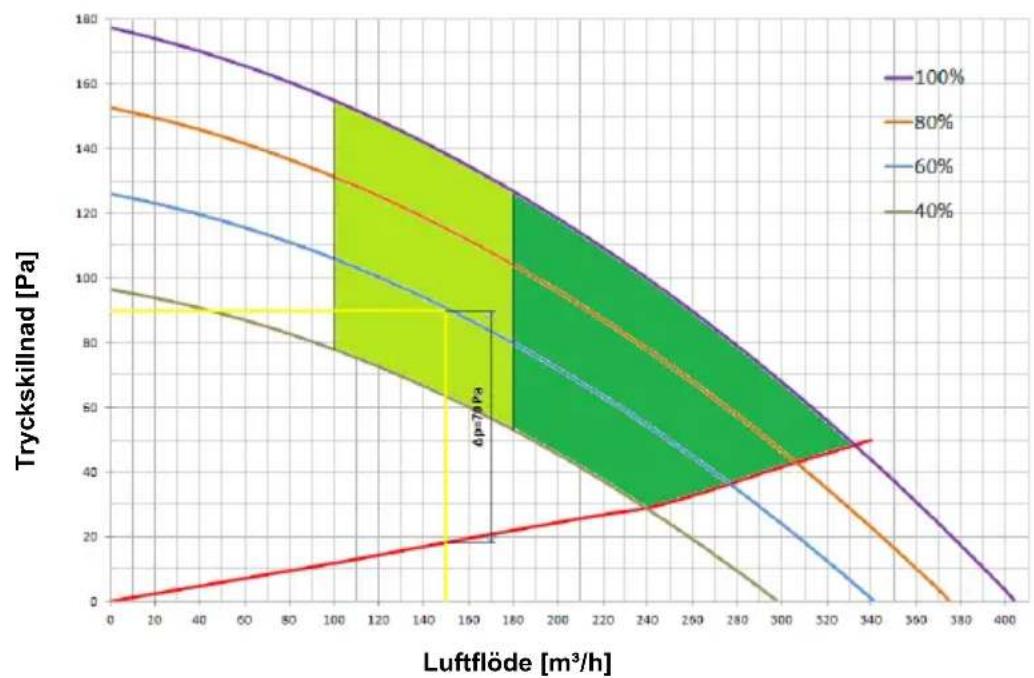

Diagram 1: Aerodynamiska egenskaper

Rörsystem för luftinlopp och -utlopp

När du ansluter den hygieniska värmepumpen till ett befintligt rörsystem används grundläggande rör som ansluts till ett rörsystem för luftinlopp och -utlopp. Luftröret ska bestå av runda rör med en innerdiameter på ø125 mm eller rektangulära rör med en korsning på □150x70 mm.

Fig. 6: Schematisk visning av de grundläggande elementen i ett rörsystem för in- och utlopp av luft

Beräkning av tryckfall

Värdena för den totala statiska tryckförlusten kan beräknas genom att lägga ihop förlusterna från de olika elementen i rörsystemet och det interna statiska trycket. Värdena för statiska tryckfall hos enskilda element (statiska tryckfall hos element gäller innerdiameter ø125 mm eller □150x70mm) visas i tabell 2.

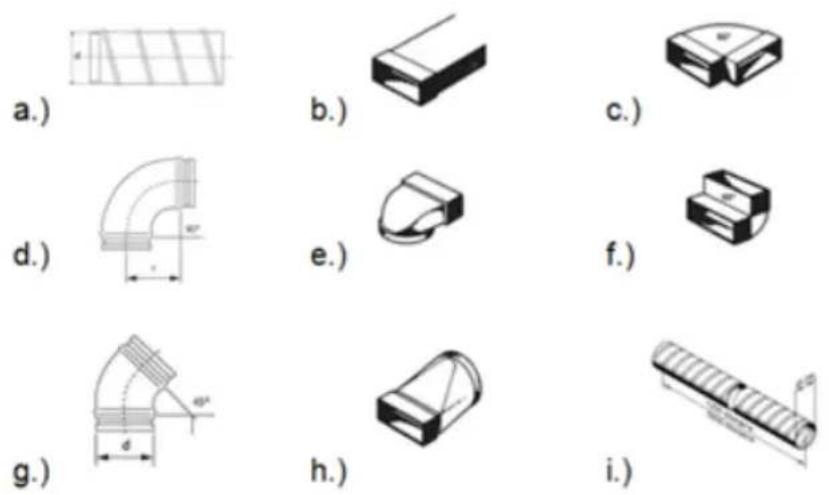

Typ av element Värde för statiskt tryckfall
a.) Spiralformat rör	Diagram 2
b.) Rektangulärt rör □150x70 mm	Diagram 2 (enligt DN 125)
c.) Rektangulär vinkel – horisontell 90° 5 Pa
d.) Vinkel 90° 4 Pa
e.) Vinkelreducerare ∅125 till □150x70	5 Pa
f.) Rektangulär vinkel – vertikal 90° 5 Pa
g.) Vinkel 45° 3 Pa
h.) Reducerare ∅125 till □150x70	3 Pa
i.) Böjlig slang	Diagram 2
j.) Luftinloppsgaller 25 Pa

Tabell 2: Typer av element och motsvarande tryckförluster

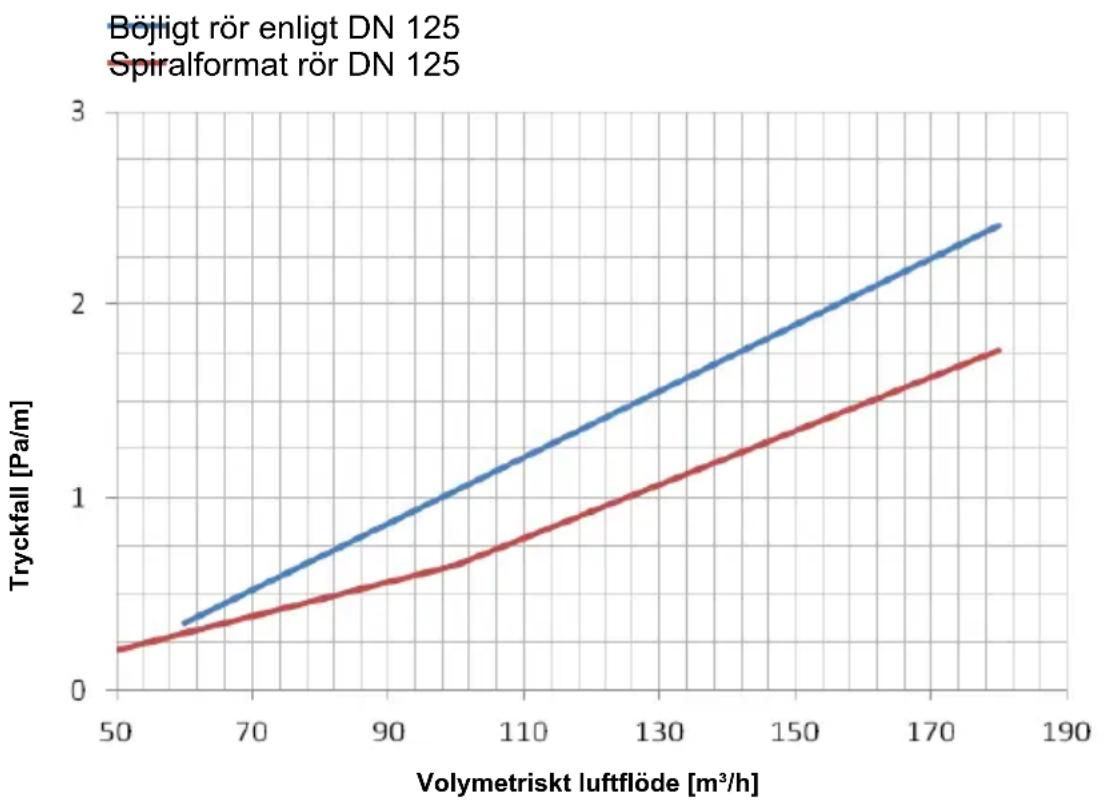

Diagram 2: Värde för statiskt tryckfall för valda rör

Antal	element	p (Pa)	p (Pa)
Rektangulär vinkel horisontell 90°	4	5	20
Böjlig slang (DN125) 13,5 m 1.85		(vid 150 m^3/h )	25
Luftinloppsgaller	1	25	25
Total:			70

Tabell 3: Exempel på beräkning av tryckfall

Obs!

Som nämnt ovan får den totala förlusten av statiskt tryck, som kan beräknas genom att lägga ihop förluster från enskilda element som är monterade i rörsystemet, inte överskrida 95 Pa. Om så är fallet börjar COP-värdena att falla dramatiskt.

När tryckfallet har fastställts, välj läget i vilket fläkten ska vara i drift. Detta avgör fläktens hastighet. Läget väljs genom diagram 1, som visar de aerodynamiska egenskaperna hos fläkten beroende på luftflöde och tryckfall i röret*.

Obs!

*Tryckfall i röret – i diagram 1 är detta markerat som tryckdifferens.

Driftzon för den hygieniska värmepumpen

I diagram 1 finns två driftzoner för den hygieniska värmepumpen bland kurvorna:

• Den mörkgröna zonen representerar driftområdet med högre effektivitet. Det volymetriska luftflödet är högre här, vilket kräver lägre tryckförlust (kanalsystem med minimalt tryckfall).
• Den ljusgröna zonen representerar driftområdet med lägre luftflöde relaterat till tryckfall och fläktinställning.

Ljud

De aerodynamiska egenskaperna ökar från lägsta nivå till högsta och då ökar även bullernivån. Mellan de aerodynamiska egenskaperna 80 % och 100 % finns en zon med ökad bullernivå.

Kontrollera beräkning av tryckfall

Fastställa de aerodynamiska egenskaperna baserat på beräkningen av tryckfallet, samtidigt som enskilda element hos rör och luftflöde beaktas. När de aerodynamiska egenskaperna har fastställts och ställts in ska luftflöde i röret mätas. Om luftflödet inte motsvarar ventilationssystemet ska nästa högre eller lägre aerodynamiska egenskap väljas som motsvarar ventilationssystemet.

Välja driftpunkten för fläkten i ventilationssystemet

När fläktens hastighet fastställs måste maximalt luftflöde för ventilation och tryckfall

orsakat av röret vara känt. Hitta önskat luftflöde i diagram 1 och rita en vertikal linje, rita sedan en horisontell linje vid det tryckfall som du har beräknat (baserat på befintligt rör). Välj den fläktkurva som ligger närmast punkten där linjerna korsas.

Rita en vertikal linje i diagram 3 vid luftflöde på 150 m³/h. Röret representerar 70 Pa tryckfall vilket läggs till den (röda) linjen nedan**. Totalt tryckfall är därmed 90 Pa. Rita en horisontell linje vid tryckfall på 90 Pa. Punkten där linjerna korsas ligger på kurvan som motsvarar 60 % hastighet hos fläkten. Detta är standardinställningen för fläkten som också har förinställts av tillverkaren.

Obs!

**Linje som representerar det interna statiska tryckfallet som skapats av avdunstaren.

Diagram 3: Exempel på fastställning av aerodynamisk egenskap

ANSLUTNING TILL VATTENFÖRSÖRJNINGEN

Vatteninlopp och -utlopp på värmepumpen är markerade med färg. Kallvatteninloppet är markerat i blått och varmvattenutloppet är markerat i rött. Värmepumpen är utformad för anslutning till vattenförsörjningen inomhus utan användning av reduceringsventil om trycket i vattenförsörjningen är lägre än 0,6 MPa (6 bar). Om trycket är högre måste en reduceringsventil installeras för att se till att trycket vid inloppet till varmvattentanken inte överskrider nominellt tryck.

En säkerhetsventil ska installeras för att säkerställa säker drift. Ventilen förhindrar att trycket ökar i varmvattenberedaren med mer än 0,1 MPa (1 bar) över fastställt tryck. Utloppsmunstycket på säkerhetsventilen måste ha ett utlopp till atmosfären. För att se till att säkerhetsventilen fungerar korrekt måste ventilen kontrolleras regelbundet. När du kontrollerar ventilen, tryck spaken eller skruva av muttern på ventilen (beroende på ventiltyp) och öppna ventilen från säkerhetsventilen. Vattnet måste flöda från ventilmunstycket vilket visar att ventilen fungerar felfritt. Under uppvärmningen av vatten ökar trycket i tanken till den nivå som ställts in av säkerhetsventilen. Eftersom systemet förhindrar att vatten flödar tillbaka in i vattenförsörjningen kan vatten droppa från utloppsöppningen på säkerhetsventilen. Vattnet som droppar kan dräneras via fällor, de monteras under säkerhetsventilen. Utloppsröret som är monterat under säkerhetsventilen måste riktas neråt, på en plats med en temperatur över fryspunkten.

Om installationen inte tillåter dränering av vatten från säkerhetsventilen in i dräneringen kan droppning undvikas genom att ett expansionskärl installeras på värmepumpens inloppsrör. Expansionskärlets volym ska vara ca. 3 % av volymen i varmvattentanken.


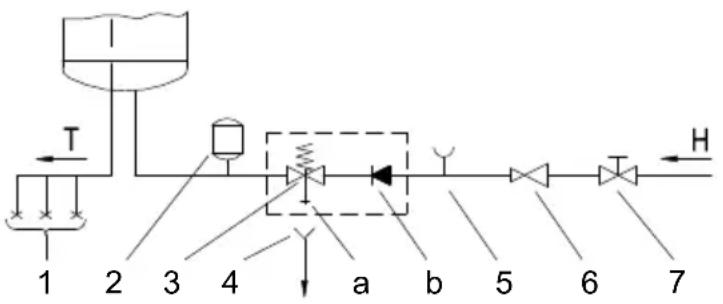

Fig. 7: Stängt (tryck-)system

Fig. 8: Öppet system (utan tryck)

Förklaring:

1 - Tryckblandningskranar
2 - Expansionskärl
3 - Säkerhetsventil
a - Testventil
b - Backventil
4 - Tratt med utloppsanslutning
5 - Kontrollbeslag

6 - Tryckreduceringsventil

7 - Stängningsventil

8 - Backventil

9 - Lågtryckblandningskran

H - Kallvatten

T - Varmvatten

ANSLUTA VÄRMEPUMPEN TILL ELNÄTET

Innan du ansluter till elnätet, installera en elkabel i värmepumpen med en minsta diameter på 1,5 mm ^2 (H05VV-F 3G 1,5 mm ^2 ). Gör detta genom att avlägsna skyddskåpan från värmepumpen. Kåpan är fäst med två skruvar (fig. 9).

Anslutningen av värmepumpen till elnätet måste utföras i enlighet med standarderna för elektriska apparater. För att uppfylla de nationella installationsbestämmelserna måste en allpolig strömbrytare installeras mellan värmepumpen och elnätet.

Fig. 9: Skyddskåpa

T1 - Stapel med sensorer
T2 - Avdunstare - temp. sensor
T3 - Lufttemperatursensor
1 - 4-vägsventil
2 - Kompressor
4 - Fläkt
5 - Elektriskt värmeelement
(2 x 1000 W)
6 - Termisk strömbrytare
7 - Magnesiumanod
8 - LCD-pekskärm
9 - Varmvattenberedare - jord
10 - Kåpa – jord

DRIFT AV VÄRMEPUMPEN

Värmepumpen kan användas tillsammans med en LCD-pekskärm (fig. 11). Om du trycker någonstans på skärmen lyser den upp. När skärmen lyser är driftfälten aktiva. När värmepumpen är ansluten till vattenförsörjningen och elnätet och varmvattenberedaren fylls med vatten är värmepumpen redo att användas. Värmepumpen värmer upp vattnet inom en intervall på 10 °C – 55 °C. Vid 55 °C – 75 °C värms vattnet av elektriska värmare.

Fig. 11: LCD-pekskärm

Förklaring:

1 - Signalisering av drift av solcellspaneler**
2 - Alternativa värmekällor aktiverat (värmare)
3 - Signalisering av drift av oljevarmvattenberedaren**
4 - Indikering, översikt över driftfel, ingång till servicemenyn
5 - Display och inställning av temperaturen i °C
6 - Start och inställning av semesterprogrammet
7 - Veckodag (1 ... måndag, ..., 7 ... söndag)
8 - Reducera värdet
9 - Strömbrytare värmepump
10 - Öka värdet

11 - Timer start och inställning
12 - Tidsinställning och display
13 - Start av snabbvärme "TURBO"
14 - Indikator för drift av värmeelement
15 - Start av uppvärmning till max temperaturnivå
16 - Signalisering av kompressordrift
17 - Signalisering av antilegionellaprogramdrift
18 - Display varmvattenkvantitet
19 - Signalisering av upptining
20 - Signalisering av fläktdrift

** Funktionen används inte i versioner TC-Z, TC-ZNT

Starta/stoppa värmepumpen

- För att starta värmepumpen, håll fält 9 intryckt.

När apparaten är påslagen startar fläkten först och är igång under en minut (symbol 20 visas). Om temperaturen hos inloppsluften är lämplig sätter kontrollern igång kompressorn och värmepumpen är igång i normal drift (symboler 16 och 20 visas). Värmepumpen är igång, skärmen förblir släckt och inaktiv.

Under 60 sekunder efter senaste beröring av skärmen slocknar skärmen och blir inaktiv, men det påverkar inte driften av värmepumpen. Om du trycket någonstans på skärmen aktiveras den igen.

Om du försöker starta vid en lägre temperatur, se kapitel "Drift vid lägre temperatur".

- Genom att hålla fält 9 intryckt stängs värmepumpen av. Apparaten slutar fungera och det enda fältet som syns på skärmen är fält 9. (Om du stänger av värmepumpen under en längre period måste vattnet dräneras från pumpen om risk för fastfrysning föreligger).

Skydd mot strömavbrott

Vid strömavbrott sparas inställningarna i upp till 23 timmar.

Efter omstart är pumpen i drift i samma läge som innan strömavbrottet.

Drift vid låg temperatur

När apparaten är påslagen startar fläkten först och är igång under en minut (symbol 20 visas). Om temperaturen hos inloppsluften är lägre än -7 °C stängs fläkten av.

Hushållsvattnet värms upp med värmare. Värmepumpen är igång i reservläge (symbol 14 visas). Möjligheten att växla till normal drift kontrolleras varannan timme genom att fläkten sätts igång under en minut. Om temperaturen hos inloppsluften är högre än -7 °C växlar värmepumpen till normal drift (symboler 16 och 20 visas).

Värmarna stängs av. Värmepumpen är igång, skärmen förblir släckt och inaktiv.

Vid lägre lufttemperaturer startas avfrostningen av avdunstaren vid behov. Symbol 19 visas på skärmen. Fälten 2, 4, 6, 11, 13 och 15 förblir inaktiva. Avfrostning sker tills villkoren för normal drift av värmepumpen uppfylls.

Efter avfrostning återgår värmepumpen till normal drift (symbolerna 16 och 20 visas). Om avfrostningen inte har lyckats efter två försök visar kontrollenheten ett felmeddelande. Fält 4 börjar blinka och varningspip hörs. Varningspipen kan stängas av genom att fält 4 trycks in. Felkod E247 visas i fält 12 och pumpen växlar automatiskt till uppvärmning med elektriska värmare. Skärmen visar symbol 14. Felkoden kan raderas när som helst genom ett tryck på fält 4. Fält 12 återgår till att visa klockan.

Ställa in klockslag och veckodag

- Håll fält 12 intryckt tills fält 7 visar ett blinkande nummer för veckodag.

Genom att trycka på + eller – kan du ställa in antalet för veckodag (1 – måndag, ..., 7 – söndag).

• Tryck på fält 12 igen (blinkande timinställning visas).
• Genom att trycka på + eller – ställer du in timmen (genom att hålla inne + eller – kan du öka hastigheten för inställningen).

• Tryck på fält 12 igen.

• Blinkande minutinställning visas.

• Genom att trycka på + eller – ställer du in minuter (genom att hålla inne + eller – kan du öka hastigheten för inställningen).
• Inställningen sparas när du trycket på fält 12 eller när fältet slutar blinka.

Ställa in temperaturen

• Tryck på fält 5 (inställd temperatur börjar blinka).
• Genom att trycka på + eller – kan du ändra temperaturinställningen från 10 °C till 75 °C (förinställt till ekonomisk temperatur på 55 °C).
• Inställningen sparas när du trycket på fält 5 igen eller när eller när fält 5 slutar blinka. Efter några sekunder visar displayen faktisk temperatur.
• Vid strömavbrott återskapas senast sparade värde.

Slå på "TURBO"-läget

- Om du behöver mer varmvatten än värmepumpen kan värma upp på kort tid, tryck på fält 13 ("TURBO"-läget sätts igång). Värmepumpen och värmaren arbetar samtidigt. Skärmen visar symbolerna 14, 16 och 20. När temperaturen när 55 °C återgår värmepumpen till läget som användes innan "TURBO"-läget.

Slå på "HOT"-läget

- Om du vill värma upp vattnet till maxtemperaturen på 75 °C, tryck på fält 15. Värmepumpen värmer upp vattnet till 55 °C. Skärmen visar symbolerna 16 och 20. När temperaturen i varmvattenberedaren när 55 °C sätter den elektriska värmaren igång för att värma upp vattnet till en temperatur på upp till 75 °C. Skärmen visar symbolen 14. När temperaturen när 75 □ återgår värmepumpen till läget som användes innan "HOT"-läget.

Visning av mängden vatten i värmepumpen

Fält 18 visar följande symbol:

□ - Inget varmvatten
- Liten mängd varmvatten
- Stor mängd varmvatten

Ställa in semesterläge

I semesterläge kan du ställa in antalet dagar (max 100) då värmepumpen ska hålla minsta temperatur hos vattnet (ca 10 °C).

• Håll fält 6 intryckt en stund (fält 5 och 6 börjar blinka).
• Genom att trycka på fälten + eller – kan du ställa in antalet semesterdagar som visas i fält 5.
• Genom att trycka på fält 6 igen, eller när fält 6 slutar blinka sparas inställt antal dagar.
• Om du ställer in värdet till 0 återgår värmepumpen till normalt driftläge efter att inställningen bekräftats och fält 6 slocknar.
• Efter att inställt antal dagar har gått återgår värmepumpen till normal drift och fält 6 slocknar.

Ställa in TIMER-läge

I TIMER-läget kan du ställa in tider då värmepumpen ska starta och stoppa. För varje timerkombination kan du ställa in upp till tre tidsperioder då värmepumpen inte ska värma upp vattnet.

a) Ställa in timerkombinationer

• Håll fält 11 intryckt en stund (fält 7 och 11 börjar blinka).
• Genom att trycka på fälten + eller – väljer du mellan tre timerlägen:

– Timerläge för värmepumpen för hela veckan (siffror 1–7 blinkar i fält 7),
– Timerläget för värmepumpen för måndag till fredag och lördag till söndag (siffror 1–5 och sedan 6 och 7 blinkar i fält 7),
– Timerläge för värmepumpen för en dag i taget (enskilda siffror 1–7 blinkar i fält 7).

• För att ställa in tiden, tryck på fält 12.
• På fält 5 visas texten 1OF och fält 12 börjar blinka.
• Genom att trycka på fälten + eller – ställer du in tiden för avstängning.
• Tryck på fält 12 igen.
• På fält 5 visas texten 1ON och fält 12 börjar blinka.
• Genom att trycka på fälten + eller – ställer du in tiden för start.
• Genom att trycka på fält 12 igen kan du använda ovanstående procedur för att ställa in den andra och tredje perioden.
• Genom att trycka på fält 12 igen, eller när fält 6 slutar blinka sparas inställt antal dagar. Tryck igen på fält 12.

b) Aktivering, deaktivering av timer

• Genom att trycka på fält 11 kan du aktivera inställningsläget för timern.
• Värmepumpen värmer upp vattnet i ON-perioder (till inställd temperatur) och under OFF-perioderna värmer den inte upp vattnet.
• Genom att trycka på fält 11 igen kan du deaktivera inställt tidsläge.

Fig. 12: Tidsperioder

• Fungerar endast när värmepumpen är igång. När detta är aktiverat visas symbol 17.
• Automatisk aktivering: varannan vecka vid drift av värmepumpen om vattnets temperatur inte överskrider 65 °C under en timme eller mer under föregående tvåveckorsperiod.
• Antilegionellaprogrammet kan aktiveras manuellt genom ett tryck på fält 15 (uppvärmning av vattnet till en temperatur på 75 °C).

Program på – kontrollfält 17 visas

Program av – kontrollfält 17 visas inte

Elektriska värmare:

Värmare på – kontrollfält 14 visas

Värmare av – kontrollfält 14 visas inte

Värmepump:

Värmepumpen värmer upp vattnet – kontrollfält 16 visas

Värmepumpen värmer inte upp vattnet – kontrollfält 16 visas inte

På/av:

Värmepumpen är på – bredvid fältet 9 visas även andra fält på skärmen

Värmepumpen är av – endast fält 9 visas på skärmen

Upptining:

Värmepumpen befinner sig i upptiningsläge – kontrollfält 19 visas

Värmepumpen befinner sig inte i upptiningsläge – kontrollfält 19 visas inte

Fläkt på/av:

Fläkten är på – kontrollfält 20 visas

Fläkten är av – kontrollfält 20 visas inte

Alternativ värmekälla – elektriska värmare: (fält 2)

Växlig till elektriska värmare – kontrollfält 14 visas

Fält 1 och 3 är inte aktiva i dessa versioner av värmepumpen

Tillgång till servicenivån

• Genom att hålla fält 4 intryckt på displayen (figur 4) startar funktionen "serviceläge".
• Startmenyn visas med en kod i CLOCK-fältet, servicekoden kan anges med knapparna FN1, FN2, FN3, FN4, FN5 och FN6 som motsvarar siffrorna 1,2,3,4,5,6.

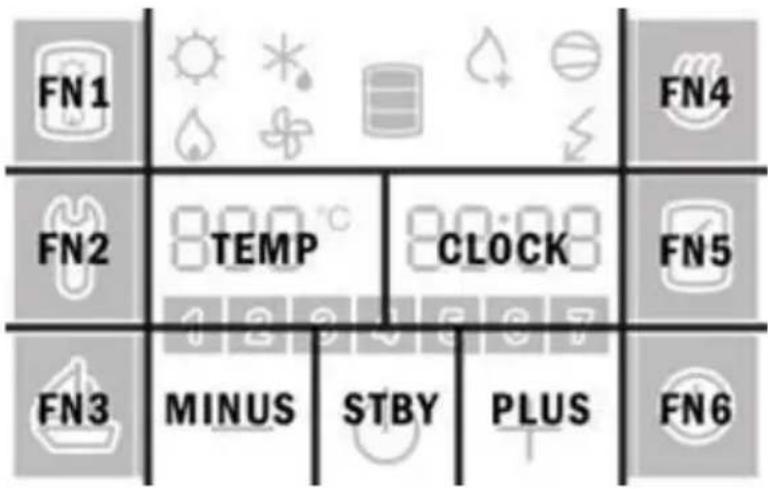

Fig. 13: Fält på displayen

• Om inga av fälten trycks in på 10 sek återgår menyn automatiskt till normal drift.
• Om koden anges felaktigt avslutar programmet startmenyn automatiskt.

• När koden anges korrekt visas den första parametern. Siffran på rätt parameternummer i ordningsföljd och siffran till vänster är värdet.

• Den första parametern :00 är den versionen av programkoden som endast är av informativ natur.

• Genom att trycka på rätt nummer (CLOCK-fältet på figur 13) visas nästa parameter.

Installationsmeny: KOD 1166:

Efter att installationsmenykoden har angetts korrekt kan följande parametrar nås:

00 Programkodversion (informativ parameter)
21 Ställa in fläktens hastighet
27 Ställa in lågtemperaturdrift

Ställa in fläktens hastighet (parameter :21)

Om parameter (:21) har valts, tryck på (+) eller (-) för att ställa in önskad fläkthastighet (40–100 %). På vänster sida (fält 5) visas det numeriska värdet för inställningen. När önskad hastighet har ställts in för fläkten sparas den efter en kort fördröjning eller efter ett tryck på fält 4.

Ställa in lågtemperaturdrift hos värmepumpen (parameter :27)

När parameter :27 har valts, tryck på (+) eller (-) för att fastställa temperaturläget vid drift av värmepumpen vilket beror på värmepumpens version. Lågtemperaturdrift kan endast ställas in om värmepumpens version tillåter detta!**** På vänster sida (TEMP-fältet) visas inställt läge:

Ja – värmepump version TC ZNT, driftläge hos värmepumpen (upp till -7 ^ ), systemet inkluderar en 4-vägsventil

Nej – värmepump version TC Z, driftläge hos värmepumpen 7 □, systemet inkluderar inte en 4-vägsventil

Obs!

****Lågtemperaturdriften hos värmepumpen är en inställning som installatören endast kan ställas in om värmepumpen har rätt version. När du byter ut den elektroniska modulen måste driftsläget väljas så att det passar värmepumpens version!

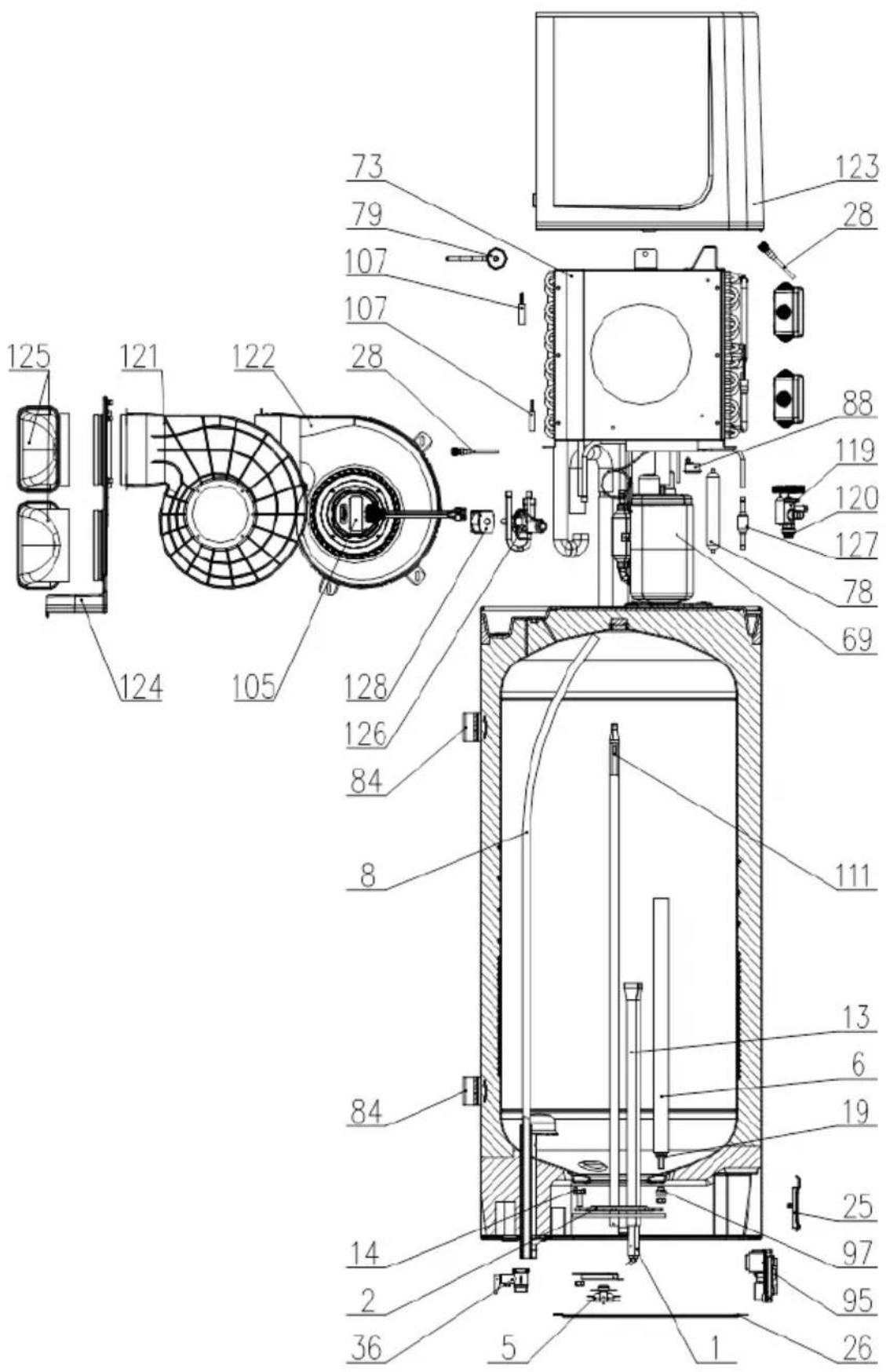

SERVICE OCH UNDERHÅLL

Om den installeras och används korrekt kommer värmepumpen att hålla i många år utan service.

Värmepumpens yttre delar kan rengöras med en mild rengöringslösning. Använd inte lösningsmedel eller slipande rengöringsmedel.

Om värmepumpen har utsatts för damm kan avdunstarens lameller blockeras, vilket har en negativ effekt på värmepumpens funktion. I detta fall ska avdunstaren rengöras. Rengöring av avdunstaren måste utföras av en auktoriserad serviceleverantör.

Genom att utföra regelbundna serviceinspektioner kan du säkerställa felfri drift och en lång livslängd hos värmepumpen. Korrosionsgarantin för tanken gäller endast om föreskrivna anodinspektioner har utförts. Intervallen mellan inspektionerna ska inte vara längre än 36 månader. Inspektionerna måste utföras av en auktoriserad serviceleverantör som noterar varje inspektion på produktens garantiblad.

Serviceleverantören inspekterar slitaget hos korrosionsskyddsanoden och rengör kalkrester som samlas inuti tanken, beroende på knavlitet, kvantitet och temperatur hos vattnet. Serviceleverantörerna ger dig också följande inspektionsdatum beroende på värmepumpens tillstånd.

Innan du kontaktar din serviceleverantör, kontrollera följande:

• Är allt OK med elnätet?
• Är luftutloppet igensatt?
• Är omgivningstemperaturen för låg?
• Kan du höra driften hos kompressor och fläkt?
• Tryckfall i rörsystemet.

Försök inte att åtgärda fel själv, kontakta din närmaste auktoriserade serviceleverantör!

Trots noga tillverkning och kontroll kan värmepumpen producera fel som måste lösas av en auktoriserad serviceleverantör.

Felindikeringar

- Vid fel på apparaten hörs pip och fält 4 börjar blinka. När du trycker på fältet 4 visas felkoden i fält 12.

Fel Beskrivning av fel Lösning
E004 Frysning. Felet visas om temperaturen i värmepumpen ligger under 4 °C.	Kontakta service.
E005 Överhettning (temperatur > 85 °C, elektroniskt regulatorfel).	Koppla loss värmepumpen från elnätet. Kontakta service.
E006 Mg-anodfel.	Kontakta service (värmepumpen fungerar normalt).
E007 Volym- och/eller temperatursensorfel.	Kontakta service.
E042 Antilegionellafunktionfel.	Tryck på fält 4 för att starta om.
E247 Avfrostningsfel. Sätter automatiskt igång värmen	med den elektriska värmaren. När felet är åtgårdat återgår aggregatet till sin normala drift.
E361 Externt luftsensorfel. Kontakta service (växlar automatiskt till den elektriska värmaren).
E363 Avfrostningssensorfel. Kontakta service (växlar automatiskt till den elektriska värmaren).

UPOZORENJA!
