Type product	Split-airconditioner
Merk	Panasonic
Model	CS-E12DKEW
Koelcapaciteit	12.000 BTU/h (ca. 3,5 kW)
Verwarmingscapaciteit	13.650 BTU/h (ca. 4,0 kW)
Energie-efficiëntie	Klasse A+ (geschat)
Stroomvoorziening	230V ~ 50Hz
Luchtfilter	Wasbaar, om de 2 weken reinigen
Super Alleru-Buster	Reiniging om de 6 maanden, vervanging om de 3 jaar
Ionisator	Reiniging om de 6 maanden
Afstandsbediening	Inclusief, batterijen AAA/R03
Timer	ON en OFF programmeerbaar (24-uurs)
Automatische luchtstroom	Ja (Auto Air Swing)
Werkingstemperatuur koelen	Binnen: 16°C ~ 32°C (DBT), Buiten: 16°C ~ 43°C (DBT)
Werkingstemperatuur verwarmen	Binnen: 16°C ~ 30°C (DBT), Buiten: -10°C ~ 24°C (DBT)
Veiligheid	Aarding, ELCB, overspanningsbeveiliging
Onderhoud	Reinig filters regelmatig, seizoensinspectie aanbevolen

Veelgestelde vragen - CS-E12DKEW PANASONIC

Hoe reinig ik de luchtfilters van de Panasonic CS-E12DKEW?

Schakel de stroom uit. Verwijder het voorpaneel, neem het filter eruit, stofzuig het of was het met lauw water en milde zeep (pH ~7). Laat het volledig drogen voordat u het terugplaatst. Het wordt aanbevolen de filters om de twee weken te reinigen.

Hoe vervang ik de batterijen van de afstandsbediening?

Druk op de knop 'CLOCK' en trek de batterijhouder eruit. Plaats twee nieuwe AAA/R03 batterijen met de juiste polariteit. Druk opnieuw op 'CLOCK' om te bevestigen. Gebruik geen oplaadbare Ni-Cd batterijen.

Wat betekent het als de POWER-indicator knippert?

De POWER-indicator knippert tijdens de opstartfase, de ontdooicyclus, of bij het omschakelen van modus. Als het blijft knipperen, kan dit wijzen op een fout. Druk op de knop 'RESET' en raadpleeg een erkende dealer als het probleem aanhoudt.

Waarom stopt de ventilator tijdens het verwarmen?

Dit is normaal. De ventilator stopt om koude lucht te voorkomen terwijl de unit opwarmt. Ook tijdens de ontdooicyclus (max. 12 minuten) stopt de ventilator. Na het ontdooien hervat de ventilator.

Hoe stel ik de timer in op de Panasonic airconditioner?

Zorg dat de klok correct is ingesteld. Druk op ON of OFF op de afstandsbediening, stel de gewenste tijd in met de pijltjestoetsen, en bevestig met SET. U kunt zowel ON als OFF timer tegelijk gebruiken.

Kan ik de airconditioner zelf installeren?

Nee, het wordt ten zeerste afgeraden. Een verkeerde installatie kan lekkage, elektrische schok of brand veroorzaken. Laat de installatie over aan een erkende dealer of specialist.

Wat is de maximale afstand voor de afstandsbediening?

De maximale afstand tussen de afstandsbediening en de binneneenheid is 8 meter. Zorg dat er geen obstakels zijn en vermijd fluorescentielampen die de signaaloverdracht kunnen storen.

Hoe vaak moet de Super Alleru-Buster worden gereinigd?

De Super Alleru-Buster moet elke 6 maanden worden gereinigd. Vervang het filter om de 3 jaar of indien beschadigd. Gebruik onderdeelnummer CZ-SA13P voor vervanging.

Wat moet ik doen als er water uit de binneneenheid lekt?

Schakel onmiddellijk de stroom uit en neem contact op met een erkende dealer. Waterlekkage kan duiden op een verstopte afvoer of een installatiefout. Probeer niet zelf te repareren.

Hoe schakel ik de ion-functie in?

Druk op de knop ION op de afstandsbediening. De ion-functie produceert negatieve ionen voor een frisser gevoel. U kunt deze functie onafhankelijk inschakelen, maar niet samen met de verwarmingsmodus van een andere binneneenheid in een multisysteem.

GEBRUIKSAANWIJZING CS-E12DKEW PANASONIC

Leest u voor het gebruik de instructie en bewaar deze om later te kunnen raadplegen.

32\~41,72

PORTUGUÊS

Om persoonlijke letsels, letsels aan anderen en schade aan eigendommen te vermijden moeten de volgende instructies worden opgevolgd.

Een verkeerde werking ten gevolge van het niet opvolgen van de instructies hieronder kan leiden tot letsels of schade, waarvan de ernst wordt aangegeven als hieronder:

Waar- schuwing

Dit teken waarschuwt voor de dood of ernstige letsels.

Opgepast

Dit teken waarschuwt voor letsels of schade aan eigendommen.

De op te volgen instructies worden aangeduid met de volgende symbolen:

Dit symbool verwijst naar een handeling die VERBODEN is.

Deze symbolen wijzen op handelingen die VERPLICHT zijn.

Dank u voor het aankopen van de Panasonic Air Conditioner

VEILIGHEIDSVOORZORGEN

Voorzorgen bij de installatie

Waarschuwing

Installeer, verwijder en plaats het apparaat niet zelf terug.

• Een verkeerde installatie kan lekken, een elektrische schok of brand veroorzaken. Raadpleeg een erkende dealer of specialist voor de installatiewerkzaamheden.
• Deze uitrusting moet worden geaard en geïnstalleerd overeenkomstig de regels van het ELCB. Ze kan in geval van storing elektrische schokken of brand veroorzaken.

Opgepast

- Zorg er voor dat de afloopleiding correct is aangesloten. In het andere geval zal er water lekken.

- Installeer de eenheid niet in een potentieel explosieve omgeving.

Voorzorgen bij het gebruik

Waarschuwing

• Deel het stopcontact niet met andere apparaten.
• Breng geen wijzigingen aan aan het netsnoer.
• Gebruik geen verlengsnoer.
• Bedien het apparaat niet met natte handen.
• Stop geen vingers of andere voorwerpen in de binnen- of de buiteneenheid.
• Herstel de eenheid niet zelf.
• Gebruik geen oplaadbare (Ni-Cd) batterijen.
• Houdt de afstandsbediening buiten bereik van babies en kleine kinderen om te voorkomen dat ze de batterijen per ongeluk inslikken.

• Gebruik het voorgeschreven netsnoer.
• Indien het netsnoer beschadigd is of vervangen moet worden, moet het worden vervangen door de fabrikant, zijn servicevertegenwoordiger of een gelijkardig gekwalificeerd persoon, om mogelijk gevaar te vermijden.
• Verwijder de batterijen indien het apparaat gedurende langere tijd niet zal worden gebruikt.
• Nieuwe batterijen van het zelfde type op de juiste wijze plaatsen met de polariteit zoals aangegeven om te voorkomen dat de afstandsbediening niet werkt.

- In geval van nood of een abnormale toestand (brandgeur, enz.), de stroom uitschakelen.

Opgepast

• Was de eenheid niet af met water, benzine, thinner of schuurpoeder.
• Gebruik de eenheid niet voor andere doeleinden zoals het bewaren van voedsel.
• Gebruik geen verbrandingsuitrusting in de richting van de luchtstroom.
• Ga niet op de binnen- of de buiteneenheid zitten, en leg er niets op.
• Stel het apparaat niet voor langere tijd bloot aan koude lucht.

• Ventileer de kamer regelmatig.
- Controleer of het installatierek beschadigd is na een lange periode van gebruik.
- Schakel de stroom uit voor u het apparaat reinigt of gaat onderhouden.
- Schakel de stroom uit indien het apparaat voor langere tijd niet wordt gebruikt.

Veiligheidsbepaling

Dit toestel is niet bedoeld om te worden gebruikt door jonge kinderen of personen met een verminderde verantwoordelijkheid zonder toezicht. Jonge kinderen moeten onder toezicht blijven zodat ze niet spelen met het toestel.

Werkingsomstandigheden (°C)

Gebruik deze airconditioner binnen het volgende temperatuurbereik.

DBT: Droge boltemperatuurWBT: Natte boltemperatuur	Binnen Buiten
	DBT WBT	DBT WBT
Maximum Temperatuur (KOEL) 32 23 43 26
Maximum Temperatuur (WARMTE) 30 – 24 18
Minimum Temperatuur (KOEL) 16 11 16 11
Minimum Temperatuur (WARMTE) 16 – -10 -11

Opmerking: De afbeeldingen in deze handleiding zijn alleen bedoeld voor het verklaren van de werking, en kunnen verschillen van het werkelijke apparaat. Het apparaat kan worden gewijzigd voor verbeteringen in de toekomst zonder waarschuwing vooraf.

OVERZICHT VAN HET PRODUCT

Binneneenheid (DK serie)
CS-ME7DKDG, CS-ME7DKEG, CS-E9DKDW, CS-E9DKEW, CS-E12DKEW

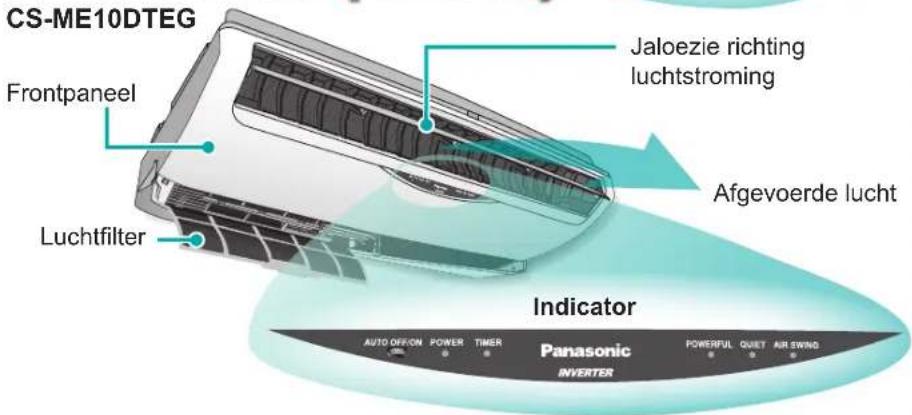

Binneneenheid (DD serie)

Over

Binneneenheid

CS-ME10DTEG

- De Auto Air Swing-functie optimaliseert het comfort in de woonruimte door een fijnere controle over de richting van de luchtstroming.

- Deze units worden in het plafond ingebouwd. Ze maakt voor de werking gebruik van een externe luchtinlaat en -uitlaat.

Automatische UIT/AAN schakelaar

- Om te gebruiken indien de afstandsbediening zoek is geraakt of defect is.

Handeling	Werkingsmode
Eén keer drukken.	Automatische werking
Blijf drukken tot u de "piep" hoort.	Koelwerking
Blijf drukken tot u de "piep" hoort.Nogmaals indrukken u "piep-piep" hoort.	Verwarming

• Druk op UIT te schakelen nogmaals op de Auto UIT/AAN-knop.
• Dit gebruik van de knop wordt niet aanbevolen.

Multi Air Conditioner functie

• Het is mogelijk de binneneenheden afzonderlijk of tegelijk te gebruiken.
• Tijdens de werking kunnen de verwarming- en koelmodi niet tegelijk worden geactiveerd bij verschillende binneneenheden.
• De stroomindicator knippert om aan te geven dat de binneneenheid klaar is voor een andere werkingsmodus.
• Ionisatiewerking is onmogelijk indien 1 van de binneneenheden de verwarmingsfunctie activeert.

Over

Voorbereiding afstandsbediening

1. Uittrekken


2. Batterijen plaatsen (AAA of R03)

3. Druk op de knop "CLOCK"


1. Druk nogmaals ter bevestiging OF

2. Druk en trek uit


3. Batterijen plaatsen (AAA of R03)

4. Druk op de knop "CLOCK"


1. Druk nogmaals ter bevestiging
2. De werking van de timer steunt op de lopende tijdsinstelling.

3. De batterijen gaan ongeveer een jaar mee.

4. Batterij niet weggooien, maar inleveren als KCA.


Signaal van de afstandsbediening

- Zorg er voor dat het niet wordt gehinderd.

• Maximum afstand: 8m.

- Bepaalde fluorescentielampen kunnen de signaaloverdracht storen. Raadpleeg uw dealer.

OVERZICHT VAN HET PRODUCT

Buiteneenheid

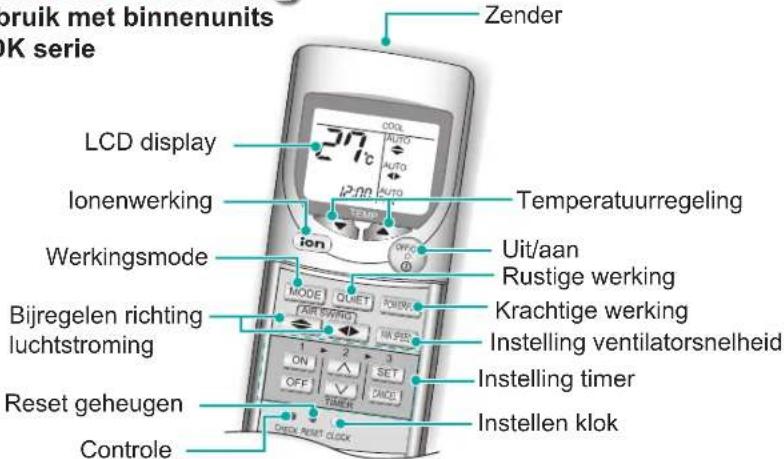

Afstandsbediening

Voor gebruik met binnenunits van de DK serie

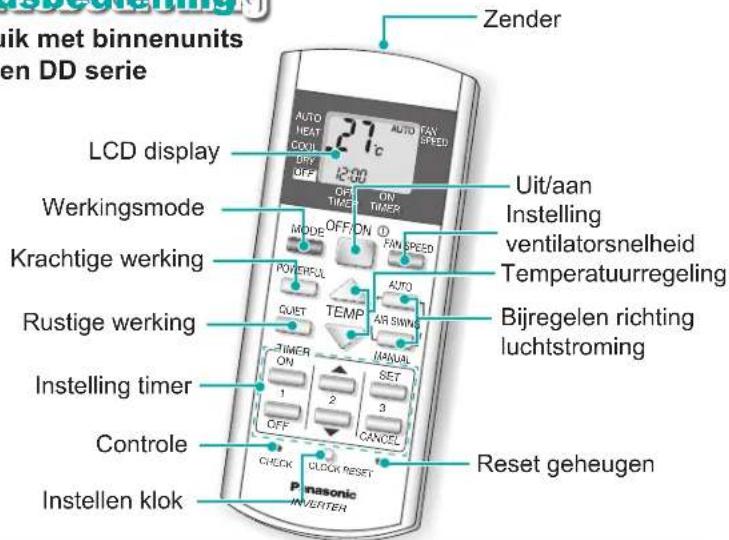

Afstandsbediening

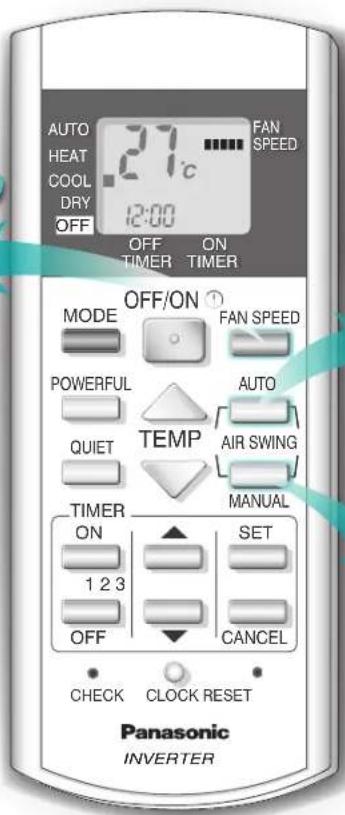

Voor gebruik met binnenunits van de DT en DD serie

Multi Air Conditioner functie

• Het is mogelijk de binneneenheden afzonderlijk of tegelijk te gebruiken.
• Tijdens de werking kunnen de verwarming- en koelmodi niet tegelijk worden geactiveerd bij verschillende binneneenheden.
• De stroomindicator knippert om aan te geven dat de binneneenheid klaar is voor een andere werkingsmodus.

GEBRUIKSAANWIJZING

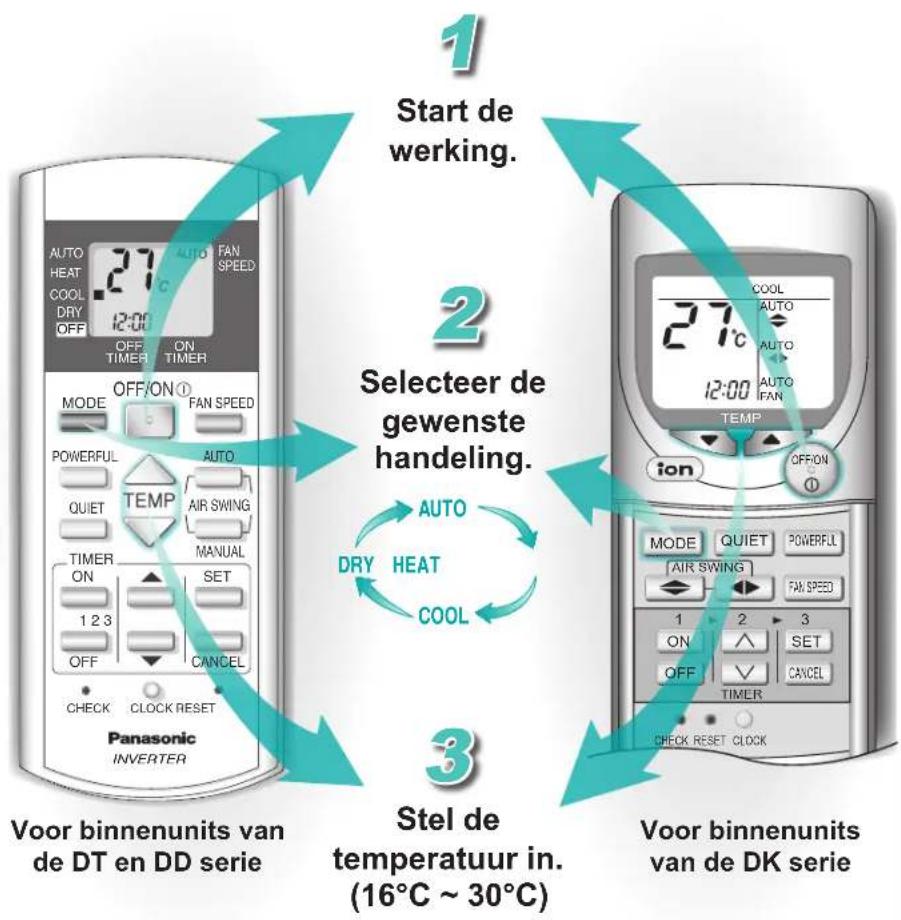

Auto, Warmte, Köel, Dröogog

• Op binnenunits van de DK serie wordt de supersonische luchtzuiveringsunit (super alleru-buster) automatisch ingeschakeld als de airconditioner in bedrijf is.
• Krachtige en Rustige werking kunnen in alle bedrijfsmodes worden ingeschakeld.
  ● Druk nogmaals op de knop OFF/ON ^1 / OFF/ON ^2 om de actie te stoppen.

Tip

- De warmte voor het opwarmen van de ruimte wordt verkregen van de buitenlucht. Maak gebruik van bijkomende verwarming indien de omgevingstemperatuur buiten te laag is.

Problemen oplossen

• De "POWER" indicator knippert.
• Het duurt enkele minuten voor het apparaat werkt nadat het terug werd opgestart.
• Tijdens de werking klinkt het alsof er water stroomt.
• Tijdens de werking kan een kraakgeluid hoorbaar zijn.
• Occasioneel kan een klopgeluid hoorbaar worden.

De bedrijfsmodus verschilt van die van de binnenunit.
▶ Dit is een normale zelfbescherming.
▶ Veroorzaakt door het stromen van het koelmiddel binnenin.
Het paneel kan uitzetten/krimpen als gevolg van het temperatuurverschil.
Overschakelen van het koelgas in het systeem in het systeem tijdens het ontdooien en bij het einde van de werking.

■ Werkingsdetails

AUTO - Automatische werking

- De bedrijfsmodus van de unit wordt automatisch geselecteerd op basis van de ingestelde temperatuur, de buitentemperatuur en de kamertemperatuur. Tijdens de selectie van de bedrijfsmodus knippert de "POWER" indicator. De bedrijfsmodus wordt iedere 3 uur opnieuw geselecteerd.

HEAT - Verwarming

• Stelt u in staat te genieten van het verwarmingseffect op de temperatuur van uw voorkeur.
• Voor het voorkomen van koude lucht kan het gebeuren dat er niet meteen koude lucht wordt uitgeblazen en dat de stroomindicator knippert zodra het apparaat in werking treedt.
• Werkt ook in ontdooi-modus (maximum 12 minuten) waarbij de stroomindicator knippert. Het gesmolten ijs loopt af bij de buiteneenheid en de ventilator binnen stopt.

COOL - Koelwerking

- Biedt de mogelijkheid te genieten van koeling bij uw favoriete insteltemperatuur.

DRY - Zacht droge werking

- Laat u toe de gewenste temperatuur in te stellen bij een lage ventilatorsnelheid, wat toelaat de omgeving te ontvochtigen.

■ Werkingsdetails

VENTILATORSNELHEID

• Om de verschillende snelheden van de ventilator in te stellen.
• Naast de automatische ventilatorsnelheid zijn er 5 snelheidstrappen voor de ventilator.
• Automatische ventilatorsnelheid: De snelheid van de binnenventilator wordt automatisch ingesteld naargelang de werking.

LUCHTSWING - AUTO

• Om de lucht in de kamer te ventileren.
• De lamel voor de verticale blaasrichting beweegt automatisch op en neer.

LUCHTSWING - MANUAL

• De blaasrichting kan met behulp van de afstandsbediening worden ingesteld.
• De lamel voor de verticale blaasrichting niet met de hand afstellen.

Alleen voor binnenunits van de DT serie

- De jaloezie voor de horizontale richting van de luchtstroom mag met de hand worden bijgesteld.

Ventilatorsnelheid, Lichtswinging

VENTILA- TORSNELHEID

Ventilatorsnelheid selecteren.

Voor binnenunits van de DT en DD serie

AUTO AIR SWING

Voor de automatische afstelling van de blaasrichting.

MANUAL AIR SWINGS

Stel de jaloezie in voor de verticale richting van de luchtstroming.

● Air Swing is niet aanwezig op binnenunits van de DD serie.

Tip

- Om het energieverbruik te verminderen tijdens het koelen, sluit u de gordijnen om te voorkomen dat zonlicht en warmte binnenkomen.

Problemen oplossen

• De ventilator binnen stopt regelmatig tijdens het instellen van de automatische ventilatorsnelheid.
• De ventilator binnen stopt tegelmatig tijdens het verwarmen.
• De luchtstroom gaat door, zelfs nadat de werking ophield.

Dit is een geavanceerde mogelijkheid, die u helpt bij het verwijderen van geuren uit de omgeving tijdens de werking.
Hierdoor wordt een onbedoeld koeleffect voorkomen.
Extractie van de achterblijvende warmte van de binneneenheid (maximum 30 seconden).

GEBRUIKSAANWIJZING

Ventilatorsnelheid, Luchtswing, Ion

ION

lon-werking inschakelen.

LUCHTSWING

Stel de jaloezie bij voor de richting van de verticale of de horizontale luchtstroming.

VENTILA-

TORSNELHEID

Ventilatorsnelheid selecteren.

Voor binnenunits van de DK serie

■ Werkingsdetails

ION

• Om te zorgen voor een effect van verse lucht door het produceren van negatieve ionen.
• De ion-werking kan onafhankelijk worden ingeschakeld.
• De ionwerking kan niet worden ingeschakeld indien de andere binneneenheid is de verwarming opstart.
  • Druk nogmaals op de knop
  om de actie te stoppen. Tijdens de alleen ioniseren-werking, kunnen de Rustig- en Krachtig-werking niet worden ingeschakeld.

VENTILATORSNELHEID

• Om de verschillende snelheden van de ventilator in te stellen.
• Naast de automatische ventilatorsnelheid zijn er 5 snelheidstrappen voor de ventilator.
• Automatische ventilatorsnelheid: De snelheid van de binnenventilator wordt automatisch ingesteld naargelang de werking.

LUCHTSWING

• Om de lucht in de kamer te ventileren.
• Naast de automatische richting van de verticale luchtstroming zijn er 5 instellingen mogelijk.
• Indien werd gekozen voor het automatisch richten van de verticale luchtstroming gaat de jaloezie automatisch op en neer bewegen.
• Bij het VERWARMEN wordt de lucht eerst een poos horizontaal uitgeblazen en vervolgens omlaag.

- Om de lucht in de kamer te ventileren.

- Er zijn 5 standen naast de automatische horizontale stromingsrichting voor de lucht.

- Indien werd gekozen voor het automatisch richten van de horizontale luchtstroming gaat de jaloezie automatisch naar links en rechts bewegen.

- Bij VERWARMEN gaan de jaloezieën naar links/rechts bewegen zodra de temperatuur stijgt.

- Stel de richting van de jaloezie voor de verticale en horizontale luchtstroming niet met de hand bij.

Tip

- Er kan ongeveer 10% op elektriciteit worden bespaard indien u de temperatuur bij het koelen 1°C hoger instelt dan de gewenste temperatuur, of 2°C lager dan die temperatuur tijdens het verwarmen.

Problemen oplossen

• Er komt damp uit de buiteneenheid.
• Afstandsbediening/display werkt niet.
• Er komt water/stoom uit de buiteneenheid.
• De ruimte heeft een bepaalde geur.

Condensatie-effect ten gevolge van het koelproces.
- Controleer of de batterijen correct zijn geplaatst of moeten worden vervangen.
Condensatie of verdamping zijn mogelijk aan het oppervlak van de leidingen.

Dit kan een vochtgeur zijn, die wordt veroorzaakt door de muur, een tapijt, het meubilair of kleding binnen de ruimte.

■ Werkingsdetails

KRACHTIG

- Om de insteltemperatuur snel te bereiken.

RUSTIG

- Om te zorgen voor een rustige omgeving.

GEBRUIKSAANWIJZING

Krachtig, Rustig

KRACHTICS

Krachtige werking inschakelen.
Voor binnenunits van de DT en DD serie

RUSTIG

Rustige werking inschakelen.

Voor binnenunits van de DK serie

• Krachtige en Rustige werking kunnen niet tegelijkertijd worden ingeschakeld.
• Krachtige en Rustige werking kunnen worden uitgeschakeld door nogmaals op de betrokken knop te drukken.

Tip

- Indien u wil dat de koele lucht rechtstreeks in uw richting wordt geblazen, kunt u de richting van de stroming naar beneden regelen, maar doe dit niet te lang: het kan schadelijk zijn voor uw gezondheid.

Problemen oplossen

- De airconditioner koelt of verwarmt niet efficiënt.

Zorg er voor dat de temperatuur correct werd ingesteld.
Zorg er voor dat ramen en deuren correct gesloten zijn.
Zorg er voor dat de filters zijn gereinigd of desnoods vervangen.
Zorg er voor dat de in- en uitlaatmonden van de eenheden niet worden afgesloten.
Controleer of een automatische zekering in werking trad of de timer correct werd gebruikt.
Let erop dat "OFF" niet op de afstandsbediening te zien is.

GEBRUIKSAANWIJZING

Timer

• Zorg er voor dat de klok op de afstandsbediening correct loopt.
• U kunt de ON en de OFF timers tegelijkertijd gebruiken.
• Om de ON of de OFF timer te annuleren, drukt u op ON / ON of OFF / OFF, en daarna op CANCEL CANCEL.

tip

• Druk meer dan 10 seconden op "CLOCK" om het tijdsformaat te veranderen van het 24 uren- naar het AM/PM formaat.
• Voor uw gemak kunt u de airconditioner automatisch laten werken dor zowel de ON als de OFF timer te gebruiken.

Problemen oplossen

• "TIMER" indicator altijd aan.
• De "POWER" indicator knippert 60 minuten voor de ON timer wordt geactiveerd.

De timer wordt geactiveerd en de instelling gaat zichzelf dagelijks herhalen.
De eenheid bepaalt zelf de werkingsmode door de temperatuur in de ruimte te meten. Dit gebeurt indien ze werd ingesteld op de werkingsmode "AUTO".

■ Werkingsdetails

TIMER

• Gebruik de ON timer om de airconditioner op de gewenste tijd in te schakelen. Hierdoor heeft u een koelere of een warmere omgeving, bijv. bij het thuis komen van het werk, of bij het ontwaken.
• Indien de ON timer is ingesteld, zal de werking starten op 35 minuten voor de werkelijk ingestelde tijd.
• Gebruik de OFF timer om de airconditioner op de gewenste tijd uit te schakelen. Hierdoor bespaart u op elektriciteit terwijl u uit werken bent of slaapt.
• De ingestelde timing wordt, eens ingesteld, dagelijks herhaald.
• Indien de netspanning uitvalt, kunt u drukken op de knop "SET" om de vorige instelling terug te programmeren, van zodra er terug netspanning is.
• Indien de timer wordt geannuleerd, kunt u terugkeren naar de vorige instelling met een druk op de knop "SET".

CONTROLE

• Indien er zich een fout voordoet, stopt het apparaat met werken, en gaat het timer-lampje knipperen.
• Gedurende 5 seconden indrukken.

1. Doorbladeren voor de resp. foutcode, waarbij piepjes hoorbaar worden.
2. Schakel de stroom uit, en bel een erkende dealer.

Opmerking:

Druk op de knop "RESET" om het foutzoeken te stoppen.

De eenheid kan met verminderde functionaliteit werken, naargelang de fout die zich voordoet.

(4 piepjes hoorbaar bij het begin van de werking.)

■ Reinigingsinstructies

• Gebruik geen benzeen, thinner of schuurpoeder.
• Gebruik alleen zeep (\~pH7) of milde reinigingsmiddelen voor huishoudelijk gebruik.
• Gebruik geen water met een temperatuur boven de 40°C.

BINNENEENHEID

- Veeg de eenheid zachtjes af met een zachte, droge doek.

LUCHTFILTER

- Er wordt aanbevolen de luchtfilters om de twee weken te reinigen.

- Schaf een vervangfilter aan indien het beschadigd is.

Onderdeel nr. : CWD001144

SUPER ALLERU-BUSTER

• Er wordt aangeraden het filter om de 6 maanden te reinigen.
• Vervang het filter om de 3 jaar of schaf een vervangfilter aan indien hij is beschadigd.
  Onderdeel nr.: CZ-SA13P

IONISATOR

- Er wordt aangeraden de ionisator om de 6 maanden te reinigen.

■ Een langere periode van niet-gebruik voorbereiden

• Laat het apparaat 2 tot 3 uren werken in de verwarmingsstand om de inwendige onderdelen te drogen.
  • Schakel de stroom uit.
• Verwijder de batterijen uit de afstandsbediening.

■ Inspectie voor het seizoen

- Deze inspectie wordt aanbevolen voor u de airconditioner bij het nieuwe seizoen gaat gebruiken.

- Controleer of de batterijen van de afstandsbediening niet moeten worden vervangen.

- Zorg er voor dat de luchtinlaten en de luchtgaten aan de uitgang niet belemmerd zijn.

- De eerste 15 minuten na de start is een temperatuurverschil tussen de luchtinlaat en de luchtgaten aan de uitgang normaal van:-

Werking Temperatuur
Koelen 8°C	≥slant
Verwarming	≥slant 14°C

ONDERHOUD & REINIGEN

Schakel de stroomvoorziening uit een voor u het apparaat gaat reinigen om

Binnenunit van de DK serie

FRONTRANEELL

Omhoog brengen en trekken om te verwijderen. Spoelen en drogen.

IONISATOR

Reinigen met een katoenen doek.

Stofzuigen, afwassen en drogen.

Tip

• Reinig het filter regelmatig: vuile filters veroorzaken onzuivere lucht, een lage koel- of verwarmingscapaciteit, meer onaangename geuren en een hoger energieverbruik.
• De eenheid wordt vuil, en de prestaties ervan nemen af nadat ze verschillende seizoenen werd gebruikt. Raadpleeg een erkende dealer om naast het regelmatig reinigen seizoens-inspecties te houden.
• Deze air conditioner is voorzien van een beveiliging tegen blikseminslagen. Om de air conditioner nog beter beschermen tijdens een abnormaal hevig onweer, kunt u de stroomtoevoer afsluiten. Raak de airconditioner niet aan tijdens bliksem, het kan dan een elektrische schok geven.

Omstandigheden waarin u hulp moet inroepen

SCHAKEL DE STROOMTOEVOER UIT en RAADPLEEG een erkend verdeler onder de volgende omstandigheden:

• Een abnormaal lawaai tijdens de werking
• Water of vreemde deeltjes zijn in de afstandsbediening binnengedrongen
• «TIMER» flikkert
• Er lekt water uit de binneneenheid

- De zekering springt regelmatig uit

- De voedingskabel wordt abnormaal warm

- De schakelaars of knoppen werken niet zoals het hoort

ONDERHOUD & REINIGEN

Schakel de stroomvoorziening uit uit voor u het apparaat gaat reinigen en

Binnenunit van de DT serie

BINNENEENHEIDD

Stofzuigen, spoelen en drogen.

■ Reinigingsinstructies

• Gebruik geen benzeen, thinner of schuurpoeder.
• Gebruik alleen zeep ( pH7) of milde reinigingsmiddelen voor huishoudelijk gebruik.
• Gebruik geen water met een temperatuur boven de 40°C.
• Gebruik alleen zeep ( pH7) of milde reinigingsmiddelen voor huishoudelijk gebruik.
• Gebruik geen water met een temperatuur boven de 40°C.
• Gebruik geen water met een temperatuur boven de 40°C.

BINNENEENHEID

- Veeg de eenheid zachtjes af met een zachte, droge doek.

LUCHTFILTER

• Het is aan te raden de luchtfilters om de zes weken schoon te maken.
• Schaf een vervangfilter aan indien het beschadigd is.
• Het is aan te raden de luchtfilters om de zes weken schoon te maken.
• Schaf een vervangfilter aan indien het beschadigd is.

Onderdeel nr.: CWD001088

■ Een langere periode van niet-gebruik voorbereiden

• Laat het apparaat 2 tot 3 uren werken in de verwarmingsstand om de inwendige onderdelen te drogen.
• Schakel de stroom uit.
• Verwijder de batterijen uit de afstandsbediening.
• Laat het apparaat 2 tot 3 uren werken in de verwarmingsstand om de inwendige onderdelen te drogen.
• Schakel de stroom uit.
• Verwijder de batterijen uit de afstandsbediening.

■ Inspectie voor het seizoen

• Deze inspectie wordt aanbevolen voor u de airconditioner bij het nieuwe seizoen gaat gebruiken.
• Controleer of de batterijen van de afstandsbediening niet moeten worden vervangen.
• Zorg er voor dat de luchtinlaten en de luchtgaten aan de uitgang niet belemmerd zijn.
• De eerste 15 minuten na de start is een temperatuurverschil tussen de luchtinlaat en de luchtgaten aan de uitgang normaal van:-
• Deze inspectie wordt aanbevolen voor u de airconditioner bij het nieuwe seizoen gaat gebruiken.
• Controleer of de batterijen van de afstandsbediening niet moeten worden vervangen.
• Zorg er voor dat de luchtinlaten en de luchtgaten aan de uitgang niet belemmerd zijn.
• De eerste 15 minuten na de start is een temperatuurverschil tussen de luchtinlaat en de luchtgaten aan de uitgang normaal van:-

Werking Temperatuur
Koelen 8°C	≥slant
Verwarming	≥slant 14°C

Tip

• Reinig het filter regelmatig: vuile filters veroorzaken onzuivere lucht, een lage koel- of verwarmingscapaciteit, meer onaangename geuren en een hoger energieverbruik.
• De eenheid wordt vuil, en de prestaties ervan nemen af nadat ze verschillende seizoenen werd gebruikt. Raadpleeg een erkende dealer om naast het regelmatig reinigen seizoens-inspecties te houden.
• Deze air conditioner is voorzien van een beveiliging tegen blikseminslagen. Om de air conditioner nog beter beschermen tijdens een abnormaal hevig onweer, kunt u de stroomtoevoer afsluiten. Raak de airconditioner niet aan tijdens bliksem, het kan dan een elektrische schok geven.

Omstandigheden waarin u hulp moet inroepen

SCHAKEL DE STROOMTOEVOER UIT en RAADPLEEG een erkend verdeler onder de volgende omstandigheden:

• Een abnormaal lawaai tijdens de werking
• Water of vreemde deeltjes zijn in de afstandsbediening binnengedrongen
• «TIMER» flikkert

• Er lekt water uit de binneneenheid

• De zekering springt regelmatig uit

• De voedingskabel wordt abnormaal warm
• De schakelaars of knoppen werken niet zoals het hoort

- Veeg de eenheid zachtjes af met een zachte, droge doek.

Onderdeel nr.: CWD001088

Werking Temperatuur
Koelen 8°C	≥slant
Verwarming	≥slant 14°C

Dit symbool betekent in Europa dat gebruikte, afgedankte apparaten niet bij het normale huishoudelijke afval mogen worden afgevoerd. Lever deze apparaten in bij uw dealer of de aangewezen inzamelingspunten waar ze gratis worden ingenomen. Deze apparaten zullen op een verantwoordelijke wijze worden gerecycled. Hierdoor worden waardevolle grondstoffen herwonnen, potentiële negatieve gevolgen voor de volksgezondheid voorkomen en hierdoor het milieu gespaard. Voor meer informatie kunt u kontakt opnemen met uw gemeente of raadpleeg www.nvmp.nl en www.stibat.nl.

Informatie over verwijdering van afval in landen buiten de Europese Unie. Dit symbool is alleen geldig in de Europese Unie. Neem wanneer u dit product wilt weggooien, contact op met de lokale overheid of uw leverancier en vraag wat de juiste verwijderingsmethode is.
