Type product	Split-airconditioner
Merk	Panasonic
Model	CU-E7LKE3
Koelmodus temperatuurbereik (binnen)	16°C ~ 32°C
Verwarmingsmodus temperatuurbereik (binnen)	16°C ~ 30°C
Koelmodus buitentemperatuurbereik	-5°C ~ 43°C
Verwarmingsmodus buitentemperatuurbereik	-15°C ~ 24°C
Bedrijfsmodi	Auto, Koelen, Verwarmen, Droog, Ventilator
Ventilatorsnelheden	5 standen + Auto
Luchtstroomrichting	Verticaal en horizontaal verstelbaar (Air Swing)
Timer	24-uurs programmeerbare AAN/UIT-timer
Filter	e-ion filter, wasbaar
Luchtzuivering	e-ion generator voor negatieve ionen
Sensoren	ECO PATROL-sensor (bewegings- en temperatuursensor)
Afstandsbediening	Infrarood, inclusief
Stroomvoorziening	220-240 V, 50 Hz
Aanbevolen beveiliging	Aardlekschakelaar
Veiligheidskenmerken	Automatische uitschakeling bij oververhitting, stroomonderbreker
Onderhoud binnenunit	Reinig met zachte droge doek; was voorpaneel met milde zeep
Onderhoud filters	Regelmatig reinigen met water, drogen in de schaduw
Reparatie	Alleen door gekwalificeerde monteur
Geschikt voor	Woonkamers, slaapkamers

Veelgestelde vragen - CU-E7LKE3 PANASONIC

Hoe reinig ik de filters van mijn Panasonic CU-E7LKE3 airconditioner?

Verwijder het voorpaneel, haal de filters eruit en was ze voorzichtig met water (niet warmer dan 40°C). Gebruik geen schuurmiddelen. Laat de filters goed drogen in de schaduw voordat u ze terugplaatst.

Kan ik de airconditioner gebruiken bij temperaturen onder -15°C?

De verwarmingsmodus is geschikt tot -15°C, maar bij lagere temperaturen kan het buitenapparaat bevriezen. Het apparaat schakelt dan uit ter beveiliging. Gebruik het niet voor langdurig 24-uurs bedrijf onder -5°C (of -15°C voor bepaalde modellen).

Wat betekent het knipperende lampje op de binnenunit?

Het knipperende stroomlampje kan duiden op een actieve timer, ontdooistand of een storing. Raadpleeg de foutcode op de afstandsbediening voor specifieke foutmeldingen.

Waarom werkt mijn afstandsbediening niet?

Controleer of de batterijen correct zijn geplaatst en niet leeg zijn. Zorg dat er geen obstakels zijn tussen de afstandsbediening en de ontvanger op de binnenunit. Fluorescerend licht kan storing veroorzaken.

Hoe stel ik de timer in?

Druk op de ON- of OFF-knop op de afstandsbediening, stel de gewenste tijd in met de +- en --toetsen, en druk op SET om te bevestigen. De timer wordt dagelijks herhaald tot u deze annuleert.

Wat is de e-ion-functie?

De e-ion-generator produceert negatieve ionen om de lucht te zuiveren en te verfrissen. Het trekt stofdeeltjes aan die worden opgevangen in het e-ion-filter. Deze functie kan ook worden geactiveerd als de unit uit staat.

Kan ik de koel- en verwarmingsmodus tegelijk gebruiken?

Bij een multi-splitsysteem kunnen meerdere binnenunits niet gelijktijdig koelen en verwarmen. De eerste ingeschakelde modus krijgt prioriteit. Bij een single-split is er slechts één binnenunit.

Wat moet ik doen als het apparaat niet opstart?

Controleer of de stroomonderbreker is ingeschakeld, of de timers correct zijn ingesteld en of de afstandsbediening signalen verzendt. Als het probleem aanhoudt, raadpleeg een installateur.

Hoe onderhoud ik de actieve e-ion-generator?

Reinig de e-ion-generator elke 6 maanden met een droog wattenstaafje. Schakel eerst de stroom uit en raak de metalen delen niet aan.

Wat is het aanbevolen temperatuurbereik voor energiebesparing?

Voor verwarming: 20°C ~ 24°C, voor koeling: 26°C ~ 28°C. Dit helpt het energieverbruik te verminderen.

GEBRUIKSAANWIJZING CU-E7LKE3 PANASONIC

Lees voor u het apparaat gebruikt deze gebruiksinstructies grondig en bewaar ze voor toekomstig gebruik.

PORTUGUÊS 10 \~ 17

Hartelijk dank voor de aanschaf van de Panasonic-airconditioner

INHOUDSOPGAVE

VEILIGHEIDSMAATREGELEN

2\~3

MULTI- AIRCONDITIONERSYSTEEM

4

BINNENUNIT

5

AFSTANDSBEDIENING

6\~7

PROBLEMEN OPLOSSEN

8\~9

INFORMATIE

34\~35

SNELLE GIDS

ACHTERKLEP

OPMERKING

De afbeeldingen in deze handleiding zijn alleen bedoeld als toelichting en kunnen afwijken van het daadwerkelijke uiterlijk van het apparaat. Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd ter verbetering.

GEBRUIKSOMSTANDIGHEDE

Gebruik deze airconditioner binnen het volgende temperatuurbereik

Binnenunit

Temperatuur (°C)		Binnen
		*DBT *WBT
KOELEN	Max. 32 23
	Min. 16 11
VERWARMEN	Max. 30 -
	Min. 16 -

* DBT: Droge bolttemperatuur
* WBT: Natte bolttemperatuur

VEILIGHEIDSMAATREGELEN

Houd u aan de volgende instructies zodat persoonlijk letsel, bij u of bij iemand anders, of materiële schade wordt voorkomen.

Onjuiste bediening wegens het niet opvolgen van de instructies kan leiden tot letsel of schade, waarvan de ernst wordt geclassificeerd zoals hieronder is aangegeven:

WAARSCHUWING

Met dit teken wordt u gewaarschuwd voor de dood of ernstig letsel.

OPGEPAST

Met dit teken wordt u gewaarschuwd voor letsel of schade aan eigendommen.

De op te volgen instructies worden aangeduid met de volgende symbolen:

Dit symbool verwijst naar een handeling die VERBODEN is.

Deze symbolen verwijzen naar handelingen die VERPLICHT zijn.

WAARSCHUWING

BINNENUNIT EN BUITENUNIT

Dit apparaat is niet bestemd voor gebruik door personen (kinderen inbegrepen) met verminderde fysieke, sensorische of mentale capaciteiten, of zonder ervaring of kennis, tenzij onder toezicht van of na instructie door een persoon die voor hun veiligheid verantwoordelijk is. Pas op, dat kinderen niet met het apparaat spelen.

Vraag advies aan een geautoriseerde dealer of gespecialiseerde vakman wanneer de unit moet geïnstalleerd, verwijderd of opnieuw geïnstalleerd moet worden. Onjuiste installatie en behandeling zal lekkage, een elektrische schok of brand tot gevolg hebben.

Installeer de unit niet in een ruimte waar explosie- of brandgevaar kan ontstaan. Houdt u zich niet aan deze instructie, dan kan dat brand tot gevolg hebben.

Steek niet uw vingers of een voorwerp in de binnen- of buitenunit van de airconditioner, draaiende delen kunnen letsel veroorzaken.

Raak de buitenunit niet aan tijdens onweer, het zou kunnen leiden tot een elektrische schok.

AFSTANDSBEDIENING

Laat peuters en jonge kinderen niet met de afstandsbediening spelen om te voorkomen dat zij de batterijen per ongeluk doorslikken.

WAARSCHUWING
STROOM TOEVOER
	Voorkom oververhitting of brand, gebruik niet een snoer waarin wijzigingen zijn aangebracht of dat uit meerdere stukken is samengesteld of een verlengsnoer of een snoer van onbekende herkomst.
	Voorkom oververhitting of brand, sluit het apparaat niet aan op hetzelfde stopcontact als andere apparatuur.
	Voorkom een elektrische schok, bedien de apparatuur niet met natte handen.
	Indien het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, een servicevertegenwoordiger van de fabrikant of een gelijkwaardig gekwalifi ceerd persoon om een mogelijk gevaar te voorkomen.
	U wordt ten zeerste geadviseerd de apparatuur te installeren met een differentieelschakelaar of een aardlekschakelaar.
	Deze apparatuur moet worden geaard om te voorkomen dat een elektrische schok of brand ontstaat.
	In noodgevallen of onder abnormale omstandigheden (brandreuk, enz.) moet u het apparaat onmiddellijk uitschakelen en een bevoegde installateur om raad vragen.U kunt een elektrische schok voorkomen door het apparaat uit te schakelen:- Voordat de apparatuur wordt gereinigd of nagezien.- Wanneer de apparatuur lange tijd niet wordt gebruikt.- Bij buitengewoon krachtig onweer.

STROOM TOEVOER

	Voorkom oververhitting of brand, gebruik niet een snoer waarin wijzigingen zijn aangebracht of dat uit meerdere stukken is samengesteld of een verlengsnoer of een snoer van onbekende herkomst.
	Voorkom oververhitting of brand, sluit het apparaat niet aan op hetzelfde stopcontact als andere apparatuur.
	Voorkom een elektrische schok, bedien de apparatuur niet met natte handen.
	Indien het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, een servicevertegenwoordiger van de fabrikant of een gelijkwaardig gekwalifi ceerd persoon om een mogelijk gevaar te voorkomen.
	U wordt ten zeerste geadviseerd de apparatuur te installeren met een differentieelschakelaar of een aardlekschakelaar.
	Deze apparatuur moet worden geaard om te voorkomen dat een elektrische schok of brand ontstaat.
	In noodgevallen of onder abnormale omstandigheden (brandreuk, enz.) moet u het apparaat onmiddellijk uitschakelen en een bevoegde installateur om raad vragen.U kunt een elektrische schok voorkomen door het apparaat uit te schakelen:- Voordat de apparatuur wordt gereinigd of nagezien.- Wanneer de apparatuur lange tijd niet wordt gebruikt.- Bij buitengewoon krachtig onweer.

GEBRUIKSOMSTANDIGHEDE

Gebruik deze airconditioner binnen het volgende temperatuurbereik

Single-Split buitenapparaat

Temperatuur (°C)		Buiten Buiten
		CU-E7LKE, CU-E9LKE, CU-E12LKE, CU-E15LKE, CU-E18LKE, CU-E21LKE		CU-E7LKE-3, CU-E9LKE-3, CU-E12LKE-3
		*DBT *WBT *DBT		*WBT
KOELEN	Max. 43 26 43 26
	Min. 5 4 5 4
VERWARMEN	Max. 24 18 24 18
	Min. -5 -6		-15 -16

OPMERKING: • Dit model is niet geschikt voor 24 uur non-stop bedrijf in de verwarmingsmodus bij temperaturen beneden -5°C. Wanneer de buitentemperatuur beneden -5°C is en u dit model buiten de bovengenoemde omstandigheden gebruikt, kan het buitenapparaat bevriezen en ter beveiliging uitschakelen.

(CU-E7LKE-3, CU-E9LKE-3, CU-E12LKE-3)

OPMERKING: • Dit model is niet geschikt voor 24 uur non-stop bedrijf in de verwarmingsmodus bij temperaturen beneden -15°C. Wanneer de buitentemperatuur beneden -15°C is en u dit model buiten de bovengenoemde omstandigheden gebruikt, kan het buitenapparaat bevriezen en ter beveiliging uitschakelen. bij -18°C.

* DBT: Droge bolttemperatuur
* WBT: Natte bolttemperatuur

OPGEPAST
BINNENUNIT EN BUITENUNIT
	Maak de binnenunit niet schoon met water, wasbenzine, verfverdunner of schuurpoeder.
	Gebruik het apparaat niet voor andere doeleinden, zoals voor het conserveren van voedsel.
	Voorkom dat een eventuele brand wordt aangewakkerd, gebruik geen apparatuur die brand kan veroorzaken, vóór de luchtuitlaat.
	Stel het apparaat niet voor lange tijd direct bloot aan koude lucht.
	Ga niet op het apparaat zitten of staan, omdat u per ongeluk zou kunnen vallen.
	Raak de scherpe aluminiumvin niet aan; scherpe delen kunnen blessures veroorzaken.
	Schakel de binnenunit niet in wanneer u de vloer in de was zet. Lucht het vertrek goed voordat u de unit inschakelt, wanneer u de vloer in de was hebt gezet.
	Installeer het apparaat niet op plaatsen met olieachtige dampen of rook.
	Controleer dat de afvoerpijp goed is aangesloten. Is dat niet het geval, dan kan zich lekkage voordoen.
	Ventileer de kamer regelmatig.
	Controleer, wanneer u de apparatuur lange tijd hebt gebruikt, dat het installatierek nog in goede staat is, zodat u er zeker van kunt zijn dat de unit niet kan vallen.
AFSTANDSBEDIENING
	Gebruik geen oplaadbare (Ni-Cd) batterijen. Hierdoor kan de afstandsbediening beschadigd raken.
	Verwijder de batterijen indien het apparaat gedurende lange tijd niet zal worden gebruikt.
	Plaats nieuwe batterijen van hetzelfde type met de aangegeven polariteit. Zo voorkomt u defecten aan de afstandsbediening.

MULTI-AIRCONDITIONERSYSTEEM

DEFINITIE

Multi-airconditionersystemen spaart ruimte, omdathierbij verschillende binnendelen op een enkel buitendeel aangesloten kunnen worden.

BINNENDEEL

• Het is mogelijk de binnenheden individueel of tegelijkertijd te laten functioneren. De prioriteit wordt gegeven aan de bedrijfsmodus van die unit, die het eerste ingeschakeld werd.
• Tijdens het bedrijf kunnen de verwarmings- en koelmodus niet tegelijkertijd voor de verschillende eenheden ingeschakeld worden. De stroomindicator knippert om te tonen, dat het binnendeel gereed is voor de verschillende bedrijfsmodus.

Opgepast

PATROL/e-jon

werkingen kunnen zelfs worden geactiveerd wanneer de air conditioner uit staat. In deze staat, als de e-ion indicator eenmaal AAN is, zal de unit werken met AUTO ventilatie en airswing. Deze functie kan echter niet geactiveerd worden of wordt gedeactiveerd, indien een ander binnenapparaat de verwarmingsmodus activeert.

GEBRUIKSOMSTANDIGHEDE

Multi-Split buitendeel

* DBT: Droge bolttemperatuur
* WBT: Natte bolttemperatuur

OPGEPAST

• Schakel de voeding uit voordat u het apparaat reinigt.
• Raak niet de aluminium vin aan, het scherpe deel kan letsel veroorzaken.

REINIGINGSINSTRUCTIES

• Gebruik geen benzeen, verdunner of schuurpoeder.
• Gebruik alleen zeep ( ≈ pH7) of milde reinigingsmiddelen voor huishoudelijk gebruik.
• Gebruik geen water dat warmer is dan 40°C.

TIP

- Als u er zeker van wilt zijn dat de unit optimaal functioneert, is het nodig regelmatig schoonmaak- en onderhoudswerkzaamheden uit te voeren. Wanneer de unit vuil is, kan dat leiden tot storingen en zal mogelijk foutcode "H99" verschijnen. Wij verzoeken u dan de geautoriseerde dealer om advies te vragen.

- Niet aanraken als het apparaat inbedrijf is

ECO PATROL-SENSOR

- Stoot niet tegen de sensor, druk er niet hard op en duw er niet tegen met een scherp voorwerp. Dit kan I beschadiging en storing tot gevolg hebben. - Plaats niet grote voorwerpen in de buurt van de sensor en houd verwarmingsunits of luchtbevochtigers buiten het detectiegebied van de sensor. Anders zou dit kunnen leiden tot storing van de sensor.

1 BINNENUNIT

• Veeg de unit zachtjes af met een zachte, droge doek.

2 VOORPANEEL

Verwijder het voorpaneel

• Trek het voorpaneel omhoog, om het te verwijderen.
• Was het voorzichtig af en droog het.

Maak het frontpaneel dicht

- Druk de beide uiteinden van het frontpaneel naar beneden en maak het goed dicht.

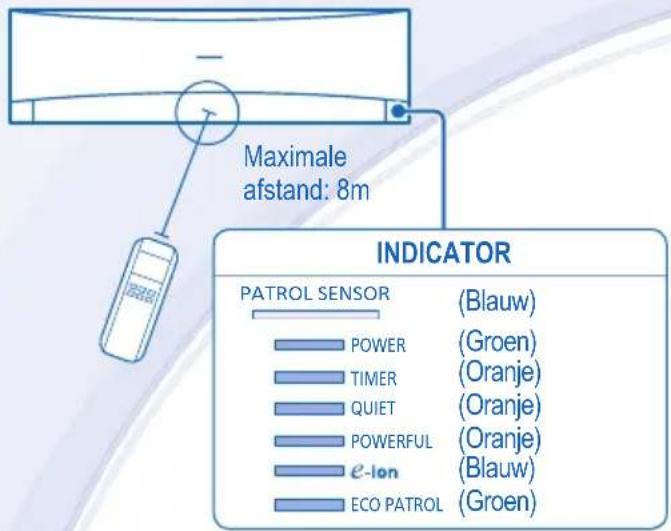

3 ONTVANGER

4 ALUMINIUM VIN

5 ECO PATROL-SENSOR

6 JALOEZIE VOOR LUCHTSTROOM IN HORIZONTALE RICHTING

- Wordt gebruikt, wanneer u de afstandsbediening niet bij de hand hebt of bij storingen.

Actie Stand
Druk 1 maal op de knop. Automatisch
Houd de knop ingedrukt, totdat u één pieptoon hoort en laat de knop vervolgens los.	Bij koelen
Houd de knop ingedrukt, totdat u één pieptoon hoort en laat de knop vervolgens los.Houdt opnieuw ingedrukt, totdat 2 pieptonen te horen zijn, en laat dan los.	Bij verwarmen
Druk op de toets, om uit te schakelen.

9 e-ion OPLAADDRAAD

10 e-ion FILTERS

• Reinig het filter regelmatig.
• Was/spoel de fi Iters voorzichtig met water om schade aan het oppervlakte van de fi Iters te voorkomen.
• Droog de fi Iters goed in de schaduw, uit de buurt van vuur of direct zonlicht.
  • Vervang beschadigde filters.

11 ACTIEVE e-ion GENERATOR

Reinig met een droog wattenstaafje.

• U wordt aangeraden de actieve e-ion generator elke 6 maanden te reinigen.

AFSTANDSBEDIENING

Druk op de knop van de afstandsbediening

HET TOESTEL AAN- OF UITSCHAKELEN

POWER

- Let s.v.p. goed op de OFF-indicatie op de afstandsbediening, om te vermijden, dat het apparaat ongewild start/stopt.

DE TEMPERATUUR INSTELLEN

• Instellingsbereik: 16°C \~ 30°C.
• De unit laten werken binnen de aangeraden temperatuur kan leiden tot energiebesparing.
  VERWARMINGSMODUS : 20°C \~ 24°C.
  KOELINGSMODUS:26°C\~28°C.
  DROOGMODUS : 1°C \~ 2°C onder kamertemperatuur.

DE BEDRIJFSMODUS KIEZEN

AUTO MODUS - Voor uw gemak

• Tijdens werkingsmodus fl ikkert het werkingssignaal.
• Het apparaat kiest elke 10 minuten een bedrijfsstand, afhankelijk van de temperatuurinstelling en de kamertemperatuur (voor het Single-Split systeem).
• Het apparaat kiest elke 3 uur een bedrijfsmodus, afhankelijk van de ingestelde temperatuur, de buiten- en de kamertemperatuur (voor het Multi-Split systeem).

VERWARMINGSMODUS - Genieten van warme lucht

- Het apparaat heeft enige tijd nodig om op te warmen. Tijdens dit proces knippert het stroomlampje.

KOELINGSMODUS - Genieten van koude lucht

- Gebruik gordijnen om zonlicht en warmte van buiten te weren, om, tijdens de koeling, het energieverbruik te reduceren.

DROOGMODUS - Drogen van de omgeving

- Het apparaat werkt bij lage ventilatorsnelheid om zo voor een aangename koeling te zorgen.

VENTILATIESNELHEID SELECTEREN (5 OPTIES)

FAN SPEED

- Op AUTO wordt de snelheid van de binnenventilator automatisch aangepast, in overeenstemming met de bedrijfsmodus.

RICHTING VAN DE VERTICALE LUCHTSTROOM AANPASSEN (5 OPTIES)

AIR SWING

• Hiermee houdt u de kamer geventileerd.
• In de stand COOL/DRY, zwaaien de jaloezieën automatisch omhoog/omlaag, als AUTO is ingesteld.
• In stand HEAT staan de jaloezieën in een voorafbepaalde stand, als AUTO is ingesteld.

RICHTING VAN DE LUCHTSTROOM AANPASSEN (5 OPTIES)

(BLADZIJDE 7)

AIR SWING

• Hiermee houdt u de kamer geventileerd.
• In de stand COOL/DRY, zwaaien de jaloezieën automatisch naar links/naar rechts en omhoog/omlaag, als AUTO is ingesteld.
• In stand HEAT staan de jaloezieën in een voorafbepaalde horizontale stand, als AUTO is ingesteld. De verticale jaloezieën zwaaien heen en weer wanneer de temperatuur stijgt.

OM HET VOCHTIGHEIDSNIVEAU TE VERBETEREN (voor het Single-Split systeem)

• Deze bedieningshandeling maakt de lucht minder droog en biedt u een comfortabele leefomgeving, alleen in de stand KOELEN.
• Wanneer u de richting van de verticale luchtstroom instelt op AUTO, wordt gestopt bij een lagere stand zodat de koude lucht u niet raakt. U kunt echter de stand van de lamellen met de hand aanpassen.

GENIETEN VAN EEN RUSTIGE OMGEVING

- Deze bedrijfsfunctie reduceert het geruis van de luchtstroom.

Warmtebron & Beweging	Laag	Hoog	Geen
Ingestelde temperatuur		-1°C	+3°C+2°CStand KOELEN/DROOGVERWARM-INGSMODUS-2°C-3°C*≤ Middelste ventilator
Ingestelde Ventilatorsnelheid		+1 kraan

• — ECO 1 - Voor optimaal comfort en optimale energiebesparing.
• --- ECO 2 - Voor optimale energiebesparing. *Kan alleen worden toegepast in de stand KOELEN/DROOG.

10

OM TE GENIETEN VAN ZUIVERE & FRISSE LUCHT

PATROL/e-Ion

PATROL - Luchtkwaliteit controleren

• Detecteert de luchtkwaliteit; E-ionwerking wordt geactiveerd wanneer de luchtkwaliteit slecht is.
• Kan ook worden geactiveerd als de unit is uitgeschakeld.

- De controle start automatisch, zodra het apparaat aangeschakeld wordt met OFF/ON ^1

e-ion- Voor het verfrissen en zuiveren van de lucht

• Genereert negatieve ionen om een frisluchteffect te produceren en trekt stofdeeltjes aan, die dan opgevangen worden in de positief geladen e-ion fi Iters.
• Kan ook worden geactiveerd als de unit is uitgeschakeld. In deze stand kunnen de ventilatorsnelheid en de spreiding van de lucht niet worden aangepast.

11

TEMPERATUUR SNEL BEREIKEN

- Deze activiteit stopt automatisch na 20 minuten (voor het Single-Split systeem).

Houd deze toets 5 minuten ingedrukt, om de helderheid van de indicator van het apparaat te dimmen of te terug te zetten.
Houd deze toets ongeveer 10 seconden ingedrukt, om de ingestelde temperatuur in °C of °F te tonen.
Druk op deze toets, om de standaardinstelling van de afstandsbediening terug te zetten.
Deze toets wordt in normaalbedrijf niet gebruikt.

12

13

14

15

OPMERKINGEN

- Kan worden geactiveerd in alle standen en kan worden uitgeschakeld door de betreffende knop weer in te drukken.

• Kunnen niet tegelijkertijd worden geselecteerd.
• Kan niet worden geactiveerd zolang de bedieningshandeling "MILD DROOG KOELEN" is geactiveerd.

DE TIMER INSTELLEN

• Er zijn 2 stel AAN- en UIT-timers beschikbaar voor het IN- of UIT-schakelen van de unit op verschillende voorafi ngestelde tijdstippen.
• Stel elk van de timers in door onderstaande procedures uit te voeren:

Stel de timer in op ON of OFF

Stel de tijd in

Bevestig

• Voorbeeld van toepassing in de woonkamer: 's morgens: AAN 01 om 07:00 (Wakker worden) UIT om 08:00 (Naar het werk) 's avonds: AAN om 17:00 (Weer thuis) UIT om 22:00 (Slapen)
• Druk als u de AAN- of UIT-timer wilt uitschakelen op ON of OFF en selecteer respectievelijk of en2 druk daarna op CANCEL.
• Als de timer is uitgeschakeld, handmatig of als gevolg van een stroomstoring, kunt u de timer herstellen door 1respectievelijk te selecteren door op ON of te drukken en daarna op SET te drukken.
• De timer die het eerst in werking zal treden, wordt weergegeven en wordt vervolgens geactiveerd.
• Wanneer de ON-timer ingeschakeld is, start het apparaat eventueel (tot 35 minuten) vóór het eigenlijke geprogrammeerde tijdpunt, om op tijd de gewenste temperatuur te bereiken.
• De timer-functie baseert op de, op de afstandsbediening ingestelde, uurtijd en wordt, eenmaal geprogrammeerd, dagelijks herhaald. Voor het instellen van de uurtijd verwijzen wij naar Voorbereiding Afstandsbediening op de achterkant hiervan.

PROBLEMEN OPLOSSEN

De volgende symptomen geven niet een defect aan.

SYMPTOOM	OORZAAK
Er komt damp uit de binnenunit. ▶ • Condensatie door koelproces.
Tijdens werking klinkt er geluid van stromend water. ▶ • Stromend koelmiddel in het apparaat.
De ruimte heeft een vreemde geur.	• Dit is mogelijk een geur van vochtigheid die afkomstig is van de muur, het tapijt, meubels of kleding.
De binnenventilator stopt af en toe wanneer de ventilatorsnelheid is ingesteld op automatisch.	• Zo verdrijft u de omgevingsgeuren.
De lucht stroomt zelfs nog verder nadat het bedrijf reeds gestopt is.	• Extractie van de resterende warmte uit de binnenunit (hoogstens 30 seconden).
Het apparaat begint pas na enkele minuten vertraging nadat het opnieuw is opgestart.	• De vertraging dient ter bescherming van de compressor van de unit.
Er komt water/stoom uit de buitenunit.	• In de leidingen vindt condensatie of verdamping plaats.
Timerindicator is altijd aan. ▶ • Nadat de timer is ingesteld, worden de instellingen dagelijks uitgevoerd.
Aan/Uit-indicator knippert in de stand VERWARMEN zonder toevoer van warme lucht (en jalouzie is gesloten).	• De unit staat in de ontdooistand (en AIR SWING (Luchzwenking) is ingesteld op AUTO).
De binnenventilator stopt af en toe tijdens verwarmen. ▶	• Onbedoeld koelen voorkomen.
De AAN/UIT-indicator knippert voordat de unit wordt ingeschakeld.	• Dit is een initiele stap tijdens de voorbereiding voor werking wanneer de ON timer is ingeschakeld.
Krakend geluid tijdens bedrijf. ▶ • Temperatuurveranderingen veroorzaken expansie of contractie van het apparaat.

Controleer het volgende voordat u een onderhoudsmonteur belt.

SYMPTOOM	CONTROLEER
Verwarmings-/Koelingswerking werkt niet efficient.	Stel de temperatuur correct in.Sluit alle deuren en ramen.Maak de filters schoon of vervang ze.Verwijder elke obstructie bij de lucht in- en uitlaatopingen.
Luidruchtig tijdens werking. • Controleer of de unit is geinstalleerd op een helling.	Sluit het voorpaneel correct.
Afstandsbediening werkt niet.(De display is gedimd of het transmissiesignaal is zwak.)	Plaats de batterijen correct.Vervang zwakke batterijen.
Het apparaat werkt niet. • Controleer of de stroomonderbreker ontkoppeld is.	Controleer of de timers zijn ingesteld.
Het apparaat ontvangt geen signaal van de afstandsbediening.	Controller, of de ontvanger niet geblokkeerd wordt.Het een en ander fl uorescerend licht kan eventueel de signaalzender storen. Consulteer a.u.b. een bevoegde installateur.
Patrol sensor of e-ion indicator op de binnenunit flikkert.	Stop Patrol- of e-ion-werking en start de apparatuur vervolgens opnieuw. Indien de surveillancesensor of de e-ion indicator nog steeds knipperen, moet u een bevoegde installateur om raad vragen.

Opmerkingen over de "ECO PATROL-SENSOR"

• De sensor zal misschien bewegende voorwerpen die meer dan 7m zijn verwijderd of die zich buiten de detectiehoek bevinden, niet detecteren.
• De gevoeligheid van de sensor wordt beïnvloed door de plaatsing, de bewegingssnelheid, het temperatuurbereik, enz. van de binnenunit.
• De sensor zal misschien ten onrechte huisdieren, zonlicht, bepaalde verlichting, wapperende gordijnen of lichtreflecties detecteren als mensen.

De unit stopt en de timer indicator fl ikkert.

Laat de foutcode verschijnen met behulp van de afstandsbediening.

Opmerking:

- Bij bepaalde fouten kunt u de unit opnieuw opstarten met beperkte functies, er klinken dan 4 piepgeluiden bij het opstarten.

VOOR SEIZOENSINSPECTIE, NADAT HET APPARAAT LANG NIET IN GEBRUIK WAS

• Controleer de batterijen van de afstandsbediening.
• Controleer de inlaat- en uitlaatopeningen op obstructies.
• Gebruik de Auto OFF/ON-toets om de koel-/verwarmingsfunctie te kiezen; na 15 minuten looptijd is het volgende temperatuurverschil tussen inlaat- en uitlaatlucht normaal:
  Bij koelen: ≥ 8°C Bij verwarmen: ≥ 14°C

BIJ LANGDURIGE INACTIVITEIT

• Schakel de Verwarmingsstand gedurende 2 – 3 uur in. Dit is een alternatieve manier om vocht dat is achtergebleven in de interne onderdelen grondig te verwijderen en schimmelgroei te voorkomen.
  • Schakel de voeding uit.
• Verwijder de batterijen uit de afstandsbediening.

OMSTANDIGHEDEN WAARIN U HULP MOET INROEPEN

SCHAKEL DE STROOMTOEVOER UIT en consulteer een bevoegde installateur, onder de volgende omstandigheden:

• Een abnormaal lawaai tijdens de werking.
• Water of vreemde deeltjes zijn in de afstandsbediening binnengedrongen.
• Er lekt water uit de binnenunit.
• De zekering springt regelmatig uit.
• De stroomdraad wordt onnatuurlijk warm.
• De schakelaars of knoppen werken niet zoals het hoort.

Obrigado por adquirir o Ar Condicionado da Panasonic

ÍNDICE

PRECAUÇÕES DE SEGURANÇA

10\~11

Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege batterijen

Deze symbolen op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijke afval gemengd mogen worden.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC.

Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt.

Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakengebruikers in de Europese Unie

Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.

Opmerking over het batterijensymbool (beneden twee voorbeelden):

Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval wordt de eis, vastgelegd door de Richtlijn voor de betrokken chemische producten vervuld.

Selecteer de gewenste stand.

Start/stop het apparaat.

Stel de gewenste temperatuur in.

Programe a temperatura desejada.
