CU-E7LKE3 - Ar condicionado PANASONIC - Manual de utilização gratuito

Tipo de produto	Ar condicionado split
Marca	Panasonic
Modelo	CU-E7LKE3
Faixa de temperatura do modo resfriamento (interno)	16°C ~ 32°C
Faixa de temperatura do modo aquecimento (interno)	16°C ~ 30°C
Faixa de temperatura externa do modo resfriamento	-5°C ~ 43°C
Faixa de temperatura externa do modo aquecimento	-15°C ~ 24°C
Modos de operação	Automático, Resfriar, Aquecer, Seco, Ventilador
Velocidades do ventilador	5 velocidades + Automático
Direção do fluxo de ar	Ajustável vertical e horizontal (Air Swing)
Temporizador	Temporizador programável de 24 horas LIGA/DESLIGA
Filtro	Filtro e-ion, lavável
Purificação do ar	Gerador de íons negativos e-ion
Sensores	Sensor ECO PATROL (sensor de movimento e temperatura)
Controle remoto	Infravermelho, incluído
Alimentação elétrica	220-240 V, 50 Hz
Proteção recomendada	Disjuntor diferencial
Recursos de segurança	Desligamento automático em caso de superaquecimento, disjuntor
Manutenção da unidade interna	Limpe com pano seco macio; lave o painel frontal com sabão neutro
Manutenção dos filtros	Limpe regularmente com água, seque à sombra
Reparo	Apenas por técnico qualificado
Adequado para	Salas de estar, quartos

Perguntas frequentes - CU-E7LKE3 PANASONIC

Como limpar os filtros do meu ar condicionado Panasonic CU-E7LKE3?

Remova o painel frontal, retire os filtros e lave-os cuidadosamente com água (não mais quente que 40°C). Não use abrasivos. Deixe os filtros secarem bem na sombra antes de recolocá-los.

Posso usar o ar condicionado em temperaturas abaixo de -15°C?

O modo aquecimento é adequado até -15°C, mas em temperaturas mais baixas, a unidade externa pode congelar. O aparelho desliga como proteção. Não use para operação prolongada de 24 horas abaixo de -5°C (ou -15°C para certos modelos).

O que significa a luz piscando na unidade interna?

A luz de energia piscando pode indicar um temporizador ativo, modo de degelo ou uma falha. Consulte o código de erro no controle remoto para mensagens específicas.

Por que meu controle remoto não funciona?

Verifique se as pilhas estão colocadas corretamente e não estão descarregadas. Certifique-se de que não há obstáculos entre o controle remoto e o receptor na unidade interna. Luz fluorescente pode causar interferência.

Como configuro o temporizador?

Pressione o botão ON ou OFF no controle remoto, ajuste o tempo desejado com as teclas + e -, e pressione SET para confirmar. O temporizador se repete diariamente até você cancelá-lo.

O que é a função e-ion?

O gerador de íons e-ion produz íons negativos para purificar e refrescar o ar. Ele atrai partículas de poeira que são capturadas no filtro e-ion. Esta função também pode ser ativada quando a unidade está desligada.

Posso usar os modos resfriamento e aquecimento ao mesmo tempo?

Em um sistema multi-split, várias unidades internas não podem resfriar e aquecer simultaneamente. O primeiro modo ativado tem prioridade. Em um single-split, há apenas uma unidade interna.

O que fazer se o aparelho não ligar?

Verifique se o disjuntor está ligado, se os temporizadores estão configurados corretamente e se o controle remoto está enviando sinais. Se o problema persistir, consulte um instalador.

Como faço a manutenção do gerador de íons e-ion ativo?

Limpe o gerador de íons e-ion a cada 6 meses com um cotonete seco. Desligue primeiro a energia e não toque nas partes metálicas.

Qual é a faixa de temperatura recomendada para economia de energia?

Para aquecimento: 20°C ~ 24°C, para resfriamento: 26°C ~ 28°C. Isso ajuda a reduzir o consumo de energia.

MANUAL DE UTILIZADOR CU-E7LKE3 PANASONIC

Antes de ligar a unidade, leia cuidadosamente este manual de utilização e guarde-o para futura referência.

ΕΛΛΗΝΙΚΑ 18 \~ 25

SISTEMA DE AR CONDICIONADO MÚLTIPLO 12

UNIDADE INTERIOR 13

CONTROLO REMOTO 14\~15

RESOLUÇÃO DE PROBLEMAS 16\~17

INFORMAÇÃO 34\~35

GUIA RÁPIDO TAMPA TRASEIRA

NOTA

As ilustrações deste manual têm apenas um carácter explicativo e podem diferir da unidade real. Estão sujeitas a alteração sem aviso prévio para fins de melhoramento futuro.

CONDIÇÃO DE FUNCIONAMENTO

Utilize este ar condicionado com o seguinte intervalo de temperatura

Unidade Interior

Temperatura (°C)		Interior
		*DBT *WBT
ARREFECIMENTO	Máx. 32 23
	Mín. 16 11
AQUECIMENTO	Máx. 30 -
	Mín. 16 -

* DBT: Temperatura de bolbo Seco

* WBT: Temperatura de bolbo Húmido

PRECAUÇÕES DE SEGURANÇA

Para evitar danos pessoais, danos a outros, ou danos na propriedade, por favor cumpra o seguinte.

A utilização incorrecta devido ao incumprimento das instruções pode resultar em ferimentos ou danos cuja gravidade é classificada da seguinte forma:

AVISO

Este símbolo indica perigo de morte ou ferimento grave.

CUIDADO

Este símbolo indica perigo de ferimento ou danos de bens.

As instruções a seguir são classifi cadas com os seguintes símbolos:

Este símbolo indica uma acção PROIBIDA.

Estes símbolos indicam acções OBRIGATÓRIAS.

AVISO

UNIDADE INTERIOR E UNIDADE EXTERIOR

Este dispositivo não se destina ao uso por pessoas (incluindo crianças) com reduzidas capacidades físicas, sensoriais ou mentais, ou falta de experiência e conhecimento, excepto se tiverem supervisão ou instrução relacionadas com o uso do dispositivo por uma pessoa responsável pela sua segurança. As crianças devem ser supervisionadas para assegurar que não brincam com o dispositivo.

Por favor consulte o representante autorizado ou especialista para reparar, instalar, remover e reinstalar a unidade. A instalação inadequada e manutenção pode provocar fuga, choque eléctrico ou incêndio.

Não instale a unidade numa ambiente potencialmente explosivo ou inflamável. Se não fizer isso, pode provocar incêndio por acidente.

Não coloque os seus dedos ou outros objectos na unidade de ar condicionado interior ou exterior, as partes rotativas podem provocar ferimentos.

Não toque na unidade exterior em caso de relâmpagos, pode provocar choque eléctrico.

CONTROLO REMOTO

Não deixe as crianças brincar com o controlo remoto para impedir que engulam acidentalmente as pilhas.

AVISO
FONTE DE ALIMENTAÇÃO
	Não utilize um cabo modifi cado,com união, com extensão ounão especifici cado para evitar o sobreaquecimento e incêndio.
	Não partilhe a mesma saída de energia comoutro equipamento para evitar sobreaquecimento e incêndio.
	Não utilize com as mãos molhadas para evitarchoque eléctrico.
	Se o cabo de alimentação estiver danifi cado,terá de ser substituído pelo fabricante, agentede assistência ou técnico qualifi cado para evitar situações de perigo.
	É fortemente recomendada a instalação doDisjuntor com fuga à terra (ELCB) ou umDispositivo de Corrente Residual (RCD) paraevitar choque eléctrico ou incêndio.
	Este equipamento deve ter ligação terra paraevitar choque eléctrico ou incêndio.
	Numa situação de emergência ou condiçõesanómalas (cheiro a queimado, etc.), desligue alimentação e consulte o revendedor autorizado.Evitar choque eléctrico ao desligar a fonte dealimentação quando:- Antes da limpeza ou manutenção.- Não utilização prolongada.- Forte actividade de relâmpagos fora do normal.

FONTE DE ALIMENTAÇÃO

	Não utilize um cabo modifi cado,com união, com extensão ounão especifici cado para evitar o sobreaquecimento e incêndio.
	Não partilhe a mesma saída de energia comoutro equipamento para evitar sobreaquecimento e incêndio.
	Não utilize com as mãos molhadas para evitarchoque eléctrico.
	Se o cabo de alimentação estiver danifi cado,terá de ser substituído pelo fabricante, agente de assistência ou técnico qualifi cado para evitar situações de perigo.
	É fortemente recomendada a instalação do Disjuntor com fuga à terra (ELCB) ou um Dispositivo de Corrente Residual (RCD) para evitar choque eléctrico ou incêndio.
	Este equipamento deve ter ligação terra para evitar choque eléctrico ou incêndio.
	Numa situação de emergência ou condições anómalas (cheiro a queimado, etc.), desligue a alimentação e consulte o revendedor autorizado.Evitar choque eléctrico ao desligar a fonte de alimentação quando:- Antes da limpeza ou manutenção.- Não utilização prolongada.- Forte actividade de relâmpagos fora do normal.

CONDIÇÃO DE FUNCIONAMENTO

Utilize este ar condicionado com o seguinte intervalo de temperatura

Unidade exterior de divisão única

Temperatura (°C)		Exterior Exterior
		CU-E7LKE, CU-E9LKE, CU-E12LKE, CU-E15LKE, CU-E18LKE, CU-E21LKE	CU-E7LKE-3, CU-E9LKE-3, CU-E12LKE-3
		*DBT *WBT *DBT	*WBT
ARREFECIMENTO	Máx. 43 26 43 26
	Mín. 5 4 5 4
AQUECIMENTO	Máx. 24 18 24 18
	Mín. -5 -6 -15 -16

ATENÇÃO: • Este modelo não pode funcionar durante 24 horas continuamente no modo de aquecimento a menos de -5°C. Quando a temperatura exterior for inferior a -5°C e usar este modelo fora das condições de cima, a unidade exterior pode congelar-se e parar o funcionamento para controlo de protecção.

(CU-E7LKE-3, CU-E9LKE-3, CU-E12LKE-3)

ATENÇÃO: • Este modelo não pode funcionar durante 24 horas continuamente no modo de aquecimento a menos de -15°C. Quando a temperatura exterior for inferior aos -15°C e usar este modelo fora das condições de cima, a unidad exterior pode congelar-se e parar o funcionamento para control de protecção aos -18°C.

* DBT: Temperatura de bolbo Seco
* WBT: Temperatura de bolbo Húmido

CUIDADO
UNIDADE INTERIOR E UNIDADE EXTERIOR
	Não lave a unidade interior com água, benzina, diluente ou pó áspero.
	Não utilize a unidade para outros fi ns, como, por exemplo, a conservação de alimentos.
	Não utilize nenhum equipamento de combustão em frente à saída de ar para evitar a propagação de incêndio.
	Não se exponha directamente ao ar frio durante um período de tempo prolongado.
	Não se sente na unidade ou utilize-a como um degrau, pode cair acidentalmente.
	Não toque na rebarba de alumínio afiada, as peças afiadas podem provocar lesões.
	Não ligue (ON) a unidade interior quando encera o chão. Após encerar, areje a divisão adequadamente antes de colocar a unidade a funcionar.
	Não instalar a unidade em áreas com óleos e fumos.
	Certifi que-se que o tubo de drenagem está ligado adequadamente. De contrário, pode ocorrer fuga.
	Areje regularmente a sala.
	Após longo período de uso, certifi que-se que a armação da instalação não está deteriorada para evitar que a unidade caia.
CONTROLO REMOTO
	Não utilize pilhas recarregáveis (Ni-Cd). Pode danifi car o controlo remoto.
	Remova as pilhas da unidade se não a pretender utilizar durante um período de tempo prolongado.
	Introduza pilhas novas do mesmo tipo seguindo as indicações de polaridade indicadas para evitar a avaria do controlo remoto.

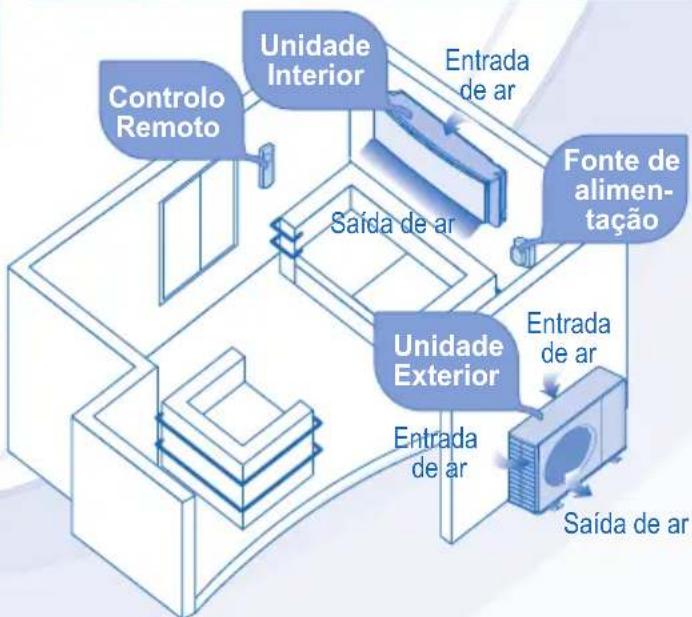

SISTEMA DE AR CONDICIONADO MÚLTIPLO

DEFINIÇÃO

Os sistemas de ar condicionado múltiplo poupam espaço permitindo-lhe ligar múltiplas unidades interiores a uma única unidade exterior.

UNIDADE INTERIOR

• É possível as unidades interiores funcionarem individualmente ou em simultâneo. O modo de funcionamento prioritário é dado à primeira unidade que é ligada.
• Durante o funcionamento, o modo aquecimento e arrefecimento não podem ser activados ao mesmo tempo para diferentes unidades interiores. O indicador de alimentação fica intermitente para indicar que a unidade interior está em espera para um modo de funcionamento diferente.

Cuidado

PATROL/e-lon

As operações podem ser activadas mesmo quando a unidade de ar condicionado se encontra desligada. Nesta condição, depois do indicador de iões estar ligado (ON), a unidade funciona com a velocidade de ventilação e oscilação do ar do modo automático (AUTO). No entanto, esta operação não pode ser activada ou será desactivada caso outra unidade interior seja activada no modo de aquecimento.

CONDIÇÃO DE FUNCIONAMENTO

Unidade exterior de divisão múltipla

• Desligue a unidade antes de efectuar a limpeza.
• Não toque nas alhetas de alumínio, a parte afi ada pode causar ferimentos.

INSTRUÇÕES DE LIMPEZA

• Não utilize benzina, diluente nem pó de limpeza abrasivo.
• Utilize apenas sabões ( pH7) ou detergente de uso doméstico neutro.
• Não utilize água com uma temperatura superior a 40°C.

SUGESTÃO

• Para assegurar um óptimo desempenho da unidade, a limpeza de manutenção tem que ser executada em intervalos regulares. Uma unidade suja pode provocar avaria e pode restabelecer o código de erro "H99". Por favor consulte o fornecedor autorizado.

SISTEMA PURIFICADOR DO AR DE iões

- Não tocar quando em funcionamento

SENSOR ECO PATROL

• Não bater nem premir violentamente o sensor nem o empurrar com um objecto afi ado. Isto pode provocar danos e avaria
• Não coloque objectos grandes perto do sensor e mantenha unidades de calor ou humidifi cadores longe da área de detecção. Isto pode levar a avaria do sensor.

1 UNIDADE INTERIOR

- Limpe cuidadosamente a unidade com um pano macio e seco.

2 PAINEL FRONTAL

• Levante e puxe para retirar o painel frontal.
  • Lave-o com cuidado e seque-o.

Fecha o painel frontal

- Pressione para baixo os dois extremos do painel frontal para fechá-lo com segurança.

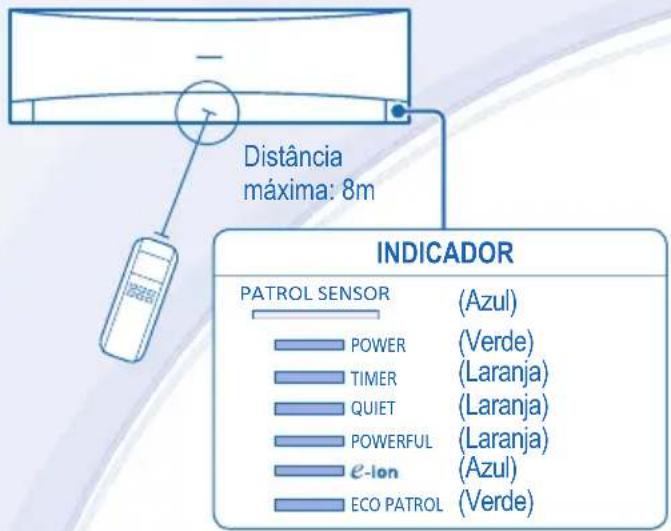

3 RECEPTOR

- Ajustável manualmente.

XE18/21LKEW, E18/21LKEW

- Não ajuste com a mão.

7 DIFUSOR DA DIRECÇÃO DO FLUXO DE AR VERTICAL

- Não ajuste com a mão.

8 BOTÃO AUTO OFF/ON

- Utilizado quando o controlo remoto está mal colocado ou avariado.

Acção	Modo
Prima uma vez.	Automático
Prima sem soltar até ouvir 1 sinal sonoro e, em seguida, liberte.	Arrefecimento
Prima sem soltar até ouvir 1 sinal sonoro e, em seguida, liberte. Prima novamente até serem emitidos 2 sinais sonoros (bips), e depois liberte.	Aquecimento
Prima o botão para desligar.

9 FIO DE CARGA DE e-iões

10 FILTROS DE iões

• Limpe regularmente os fi ltros.
• Lave/passe os fi Itros suavemente por água para evitar a ocorrência de danos na superfície do fi Itro.
• Seque os fi ltros cuidadosamente à sombra, longe de chamas acesas ou da luz solar directa.
• Substitua os filtros danificados.

11 GERADOR ACTIVO DE iões

Limpe com um cotonete.

- O gerador activo de iões deve ser limpo semestralmente.

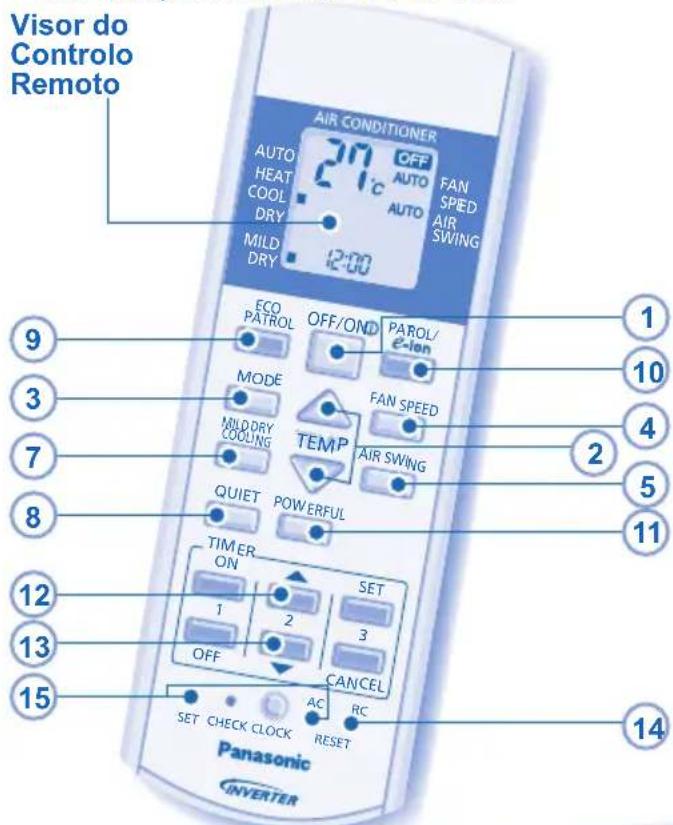

CONTROLO REMOTO

Prima o botão do controlo remoto

1 PARA LIGAR OU DESLIGAR (ON/OFF) A UNIDADE

- Por favor tenha atenção à indicação de desligado (OFF) no visor do controlo remoto, para evitar que a unidade inicie/pare inapropriadamente.

2 PARA CONFIGURAR A TEMPERATURA

• Alcance de seleção: 16°C \~ 30°C.
• Funcionar com a unidade dentro da temperatura recomendada poderá poupar energia. MODO DE AQUECIMENTO : 20°C \~ 24°C.
  MODO DE ARREFECIMENTO : 26°C \~ 28°C.
  MODO SECO : 1°C \~ 2°C abaixo da temperatura ambiente.

3 PARA SELECCIONAR O MODO DE OPERAÇÃO

MODO AUTOMÁTICO - Para sua conveniência

• Durante a selecção do modo de funcionamento o indicador de potência pisca.
• A unidade selecciona o modo de operação a cada 10 minutos de acordo com a definição da temperatura e temperatura ambiente (apenas para Sistema de divisão única).
• A unidade selecciona o modo de operação a cada 3 horas de acordo com a definição da temperatura, temperatura exterior e temperatura ambiente (apenas para Sistema de divisão múltipla).

MODO DE AQUECIMENTO - Para desfrutar de ar quente

• A unidade demora um pouco a aquecer. O indicador de energia pisca durante esta operação.
• Utilize cortinas para evitar a luz solar e o calor exterior, para reduzir o consumo de energia durante o modo frio.

MODO DE ARREFECIMENTO - Para desfrutar de ar fresco

MODO SECO - Para desumidifi car o ambiente

- A unidade opera a uma velocidade baixa da ventoinha para dar uma refrigeração suave.

- Para AUTO, a velocidade da ventoinha interior é ajustada automaticamente de acordo com o modo de operação.

5 PARA AJUSTAR A DIREÇÃO DO FLUXO DE AR VERTICAL (5 OPÇÕES)

AIR SWING

• Mantém a ventilação da sala.
• No modo COOL/DRY (FRIO/SECO), se estiver defi nido AUTO, a alavanca balança para cima/para baixo automaticamente.
• No modo HEAT (CALOR), se estiver defi nido AUTO, a alavanca fi xa-se numa posição predeterminada.

6 PARA AJUSTAR A DIRECÇÃO DO FLUXO DE AR (5 OPÇÕES)

(PÁGINA 15)

AIR SWING

• Mantém a ventilação da sala.
• No modo COOL/DRY (FRIO/SECO), se estiver defi nido AUTO, a alavanca balança para a esquerda/direita e para cima/para baixo automaticamente.
• No modo HEAT (CALOR), se estiver defi nido AUTO, a alavanca horizontal fi xa-se numa posição predeterminada. A alavanca vertical balança para esquerda/direita após a subida de temperatura.

7 PARA MELOMAR O NIVEL DE HUMIDADE E CONDENSAÇÃO

(apenas para Sistema de divisão única)

• Esta operação reduz a secura do ar e fornece-lhe um ambiente de vida confortável apenas durante o modo COOL (frio).
• Quando a direcção do fl uxo de ar vertical está confi gurada para AUTO, pára numa posição inferior para evitar o contacto com o ar frio. No entanto, pode ajustar a direcção da grelha manualmente.

- Esta operação reduz o ruído do fl uxo de ar.

Fonte de Calor & Movimento	Baixo	Alto	Nenhum
Definir temperatura		-1°C	+3°C+2°CModo COOL/DRY (frio/seco)MODO DE AQUECIMENTO-2°C-3°C
Definir Velocidade da Ventoinha		+1 tap	*≤ Ventoinha Média

• — ECO 1 - Para optimizar conforto e poupança de energia.
• --- ECO 2 - Para maximizar a poupança de energia. *Aplicável apenas durante o modo COOL/DRY (FRIO/SECO).

10

PARA DESFRUTAR DE AR LIMPO E FRESCO

PATROL/e-Ion

PATROL - Para monitorizar a qualidade do ar

• Detecta a qualidade do ar; O funiconamento E-ion fi ca activada quando a qualidade do ar está no nível sujo.
• Pode ser activada mesmo quando a unidade está desligada.
• O comando Patrol começa automaticamente com a unidade ligada com OFF/ON ^0

e-ion- Para refrescar e purifi car o ar

• Produz iões negativos com vista a criar o efeito de ar fresco e atrai a poeira que é então capturada nos fi Itros com carga positiva do unidade e-ion.
• Pode ser activada mesmo quando a unidade está desligada. Netsa condição, a velocidade da ventoinha e do balanço do ar não pode ser ajustada.

11

PARA ALCANÇAR A TEMPERATURA RAPIDAMENTE

- Esta operação irá parar automaticamente após 20 minutos (apenas para Sistema de divisão única).

Prima e segure durante 5 segundos para escurecer ou restaurar a luminosidade do indicador da unidade.

13

Prima e segure durante aproximadamente 10 segundos para mostrar a temperatura em °C ou °F.

14

Prima para restabelecer as confi gurações padrão do controlo remoto.

15

Não utilizado em operações normais.

NOTAS

QUIET

POWERFUL

- Pode ser activado em todos os modos e pode ser cancelado premindo novamente o respectivo botão.

POWERFUL

• Não pode ser seleccionado ao mesmo tempo.
• Não pode ser activado enquanto a operação "MILD DRY COOLING" (Arrefecimento seco suave) está activo.

COMO CONFIGURAR O TEMPORIZADOR

• 2 conjuntos de temporizadores On e OFF estão disponíveis para ligar (ON) ou desligar (OFF) em tempos diferentes predefi nidos.
• Complete os procedimentos abaixo para defi nir cada temporizador:

Seleccione a função ON ou OFF do temporizador

Confi gure a hora

Confirme

• Exemplo de aplicação numa sala de estar:
  Manhã: ON às 07:00 (Acordar) OFF às 08:00 (Sair para trabalhar) Noite: ON às 17:00 (De regresso a casa) OFF às 22:00 (Dormir)

• Para cancelaro temporizador ON ou OFF, premir
  ou OFF para seleccionar respectivamente ou 2 depois premir CANCEL

- Se o temporizador é cancelado manualmente ou devido a falha de energia, você pode restaurar novamente o temporizador premindo ON ou para seleccionar respectivamente ou depois premir SET.

- O futuro temporizador será mostrado e será activado em sequência.

- Quando confi gurar o Temporizador LIGADO (ON), a unidade pode começar mais cedo (até 35 minutos) antes da hora confi gurada de maneira a alcançar a temperatura desejada a tempo.

- A operação do temporizador é baseada na confi guração do relógio no controlo remoto e repete diariamente uma vez configurada. Para configurar o relógio, por favor consulte Preparação do Controlo Remoto na contracapa.

RESOLUÇÃO DE PROBLEMAS

Os seguintes sintomas não indicam uma avaria do aparelho.

SINTOMA		CAUSA
Sai névoa da unidade interior. ▶ Efeito de condensação devido ao processo de arrefecimento.
Ouve-se o fl uxo de água quando a unidade está a funcionar.	▶	Fluxo do líquido de refrigeração no interior da unidade.
A sala tem um odor estranho. ▶ Pode ser devido a um odor de humidade produzido pela parede, alcatifa, mobília ou vestuário.
O ventilador interior pára ocasionalmente quando o modo de velocidade automática do ventilador está programado.	▶	Isto ajuda a remover os odores do ambiente.
O fl uxo de ar continua mesmo após o funcionamento ter cessado.	▶	Extracção do restante calor da unidade interior (máximo 30 segundos).
O funcionamento é atrasado durante alguns minutos após a reprogramação.	▶	O atraso é um mecanismo de protecção do compressor da unidade.
A unidade exterior produz água/vapor. ▶ Existe condensação ou evaporação nos tubos.
O indicador do temporizador permanece ligado.	▶	A programação do temporizador é activada diariamente depois de programada.
O indicador de energia pisca durante o modo HEAT (calor) sem fornecimento de ar morno (e a alavanca está fechada).	▶	A unidade está em modo descongelar (e a oscilação do ar (AIR SWING) está defi nido como automático (AUTO)).
O ventilador interior pára ocasionalmente no modo de aquecimento.	▶	Para evitar o efeito de arrefecimento acidental.
O indicador de alimentação pisca antes da unidade ser ligada.	▶	Este é um passo preliminar para a operação, quando o temporizador ON estiver defi nido.
Som de quebra durante o funcionamento. ▶ Mudanças de temperatura causam a expansão/ contracção da unidade.

Verifi que o seguintes antes de pedir assistência.

SINTOMA	VERIFICAR
O modo de aquecimento/arrefecimento não está a funcionar de maneira efi ciente.	Configure a temperatura correctamente.Feche todas as portas e janelas.Limpe ou substitua os fi ltros.Limpe qualquer obstrução que se encontra na entrada do ar e nas aberturas de ventilação de saída do ar.
Ruído durante o funcionamento.	Certifique-se de que a unidade foi instalada numa inclinação.Feche o painel dianteiro devidamente.
O controlo remoto não funciona.(O visor está escuro ou o sinal de transmissão está fraco.)	Introduza as pilhas devidamente.Substitua as pilhas gastas.
A unidade não funciona.	Verifique se o disjuntor disparou.Verifique se o temporizador foi configurado.
A unidade não recebe o sinal do controlo remoto.	Certifique-se que o receptor não está obstruído.Algumas luzes fl fluorescentes podem interferir com o transmissor de sinal. Consulte o revendedor autorizado.
O sensor de vigilância ou o indicador de iões na unidade interior está a piscar.	Parar o funcionamento Patrol ou e-ion depois reiniciar.Se o sensor de vigia ou o indicador de e-iões ainda estiver a piscar, consulte o revendedor autorizado.

Notas sobre o "SENSOR ECO PATROL"

• O sensor pode não detectar objectos em movimento a mais de 7m ou para além do ângulo de detecção.
• A actividade do sensor é influenciada pela localização da unidade interior, velocidade do movimento, alcance da temperatura, etc.
• O sensor pode por engano detectar animais de estimação, luz solar, certa luminosidade, cortinas a voar e reflexo da luz como o ser humano.

A unidade desliga-se e o indicador do temporizador começa a piscar.

Utilize o controlo remoto para obter o código de erro.

Prima até ouvir um sinal sonoro e, em seguida, anote o código de erro.

Nota:

- Para um certo erro, pode reiniciar a unidade com funcionamento limitado com 4 bips enquanto inicia o funcionamento.

PARA UMA INSPECÇÃO SAZONAL APÓS NÃO UTILIZAÇÃO PROLONGADA

• Verifi que as pilhas do controlo remoto.
• Os orifícios de entrada e saída devem estar desobstruídos.
• Use a tecla Auto OFF/ON (Ligar/Desligar automático) para seleccionar a operação de Arrefecimento/Aquecimento (COOL/HEAT), após 15 minutos de funcionamento, é normal ter a seguinte diferença de temperatura entre as aberturas de ventilação de entrada e saída de ar:
  Arrefecimento: ≥ 8°C Aquecimento: ≥ 14°C

• Active o modo Aquecimento durante 2\~3 horas como alternativa para remover completamente a humidade nas partes internas para evitar o crescimento de mofo.
• Desligue a unidade.
• Remova as pilhas do controlo remoto.

CRITÉRIOS SEM MANUTENÇÃO

DESLIGUE A ALIMENTAÇÃO e consulte em seguida um revendedor autorizado nas seguintes condições:

• Ruído anormal durante o funcionamento.
• Água/partículas estranhas entraram no controlo remoto.
• Fuga de água da unidade interior.
• Os interruptores do disjuntor desligam-se frequentemente.
• O fi o distribuidor de corrente aquece de forma anormal.
• Os interruptores ou botões não estão a funcionar devidamente.

Informações para Utilizadores referentes à Recolha e Eliminação de Equipamentos Velhos e Baterias

Estes símbolos nos produtos, embalagens e documentos significam que os produtos eléctricos e electrónicos usados não podem ser misturados com os resíduos urbanos.

Para o tratamento apropriado, recuperação e reciclagem de produtos velhos e baterias usadas, solicitamos que os coloque em pontos de recolha próprios, de acordo com a Legislacao Nacional e com as Directivas Europeias 2002/96/EC e 2006/66/EC.

A eliminação correcta deste produto ajudará a poupar recursos valioso e evitar quaisquer potenciais efeitos negativos na saúde humana e no ambiente, os quais poderiam resultar de um tratamento incorrecto de Resíduos.

Para mais informacoes sobre a recolha e reciclagem de produtos velhos e baterias, por favor, contacte as autoridades locais responsáveis pela recolha de resíduos ou o ponto de venda onde o produto foi adquirido.

De acordo com a legislacao nacional, podem ser aplicadas multas caso seja feita a eliminação incorrecta destes resíduos.

Para Utilizadores Não Particulares da União Europeia

Se pretender eliminar equipamentos eléctricos e electrónicos, por favor, contacte o seu Distribuidor ou Produtor para obter mais informações.

[Informação sobre a eliminação noutros países fora da União Europeia]

Estes símbolos são válidos, apenas, na União Europeia. Se pretender eliminar este produto contacte, por favor, as autoridades locais responsáveis pela recolha de resíduos ou o ponto de venda onde o produto foi adquirido e solicite informação sobre o método de eliminação correcto.

Nota para os símbolos de baterias (dois exemplos de símbolos):

Este símbolo pode ser utilizado em conjugação com um símbolo químico. Neste caso, terá de proceder em conformidade com o estabelecido na Directiva referente aos produtos químicos utilizados.

Ligue/Desligue a unidade.
