NÁVOD K OBSLUZE WH-SDC05H3E51 PANASONIC

Návod k použití 54-79 Tepelné čerpadlo vzduch-voda

Děkujeme, že jste zakoupili výrobek společnosti Panasonic.

Před zahájením používání jednotky si pečlivě přečtěte tento návod k použití a uchovejte jej k pozdějšímu nahlédnutí.

Návod k instalaci je přiložen.

Spis treści

Bezpečnostní upozornění 56-58

Tlačítka a displej dálkového ovladače .....59-61

Zahájení instalace 61

Rychlá nabídka 62

Nabídky 62-75

Pro uživatele

1 Nastavení funkcí 62-63

1.1 Týdení časovač
1.2 Prázdninový časovač
1.3 Časovač tichého rež.
1.4 Pokojový ohřívač
1.5 Ohřívač nádrže
1.6 Sterilizace

2 Kontrola systému 63-64

2.1 Monitor. energie
2.2 Teploty vody
2.3 Chyba historie
2.4 Kompresor
2.5 Ohřívač

3 Vlastní nastavení 64-65

3.1 Dotykový signál
3.2 LCD contrast
3.3 Podsvícení
3.4 Intenzita podsvícení
3.5 Formát hodin
3.6 Datum a čas
3.7 Jazyk
3.8 Heslo pro odemknutí

4 Servisní kontakt 65

4.1 Kontakt 1 / Kontakt 2

Pro instalačního technika

5 Instalační nastavení > Nastavení systému......66-70

5.1 Volitelné připojení řídicí desky
5.2 Zóna a čidlo
5.3 Výkon ohřívače
5.4 Proti zamrznutí
5.5 Připojení nádrže
5.6 Připojení vyrovnávací nádrže
5.7 Ohřívač nádrže
5.8 Ohřívač vany kond.
5.9 Alternativní venkovní čidlo
5.10 Bivalentní připojení
5.11 Externí vypínač
5.12 Solární připojení
5.13 Ext. chybové hlášení
5.14 Požadavek řízení
5.15 SG ready
5.16 Externí vypínač kompresoru
5.17 Oběhová kapalina
5.18 Vypínač top.-chlaz.
5.19 Nucený ohřev

6 Instalační nastavení > Nastavení činnosti .....70-74

6.1 Topení
6.2 Chlazení
6.3 Auto
6.4 Nádrž

7 Instalační nastavení > Servisní nastavení .....74-75

7.1 Max. otáčky oběh. čerpadla
7.2 Odčerpávání chlad.
7.3 Vysouš. podl
7.4 Servisní kontakt

Pokyny pro čištění 76

Řešení potíží ......77-78

Informace 79

Před použitím zajistěte, aby byl systém správně instalován autorizovaným prodejcem v souladu s uvedenými pokyny.

• Tepelné čerpadlo Panasonic vzduch-voda je dělený systém, který se skládá ze dvou jednotek: z vnitřní a venkovní jednotky. Tento systém je navržen k použití s jednotkou nádrže vody Panasonic. Pokud nepoužijete jednotku nádrže vody Panasonic, společnost Panasonic nezaručuje normální funkci ani spolehlivost systému.
• Tento návod k použití popisuje, jak používat systém tvořený vnitřními a venkovními jednotkami.
• Popis provozu dalších výrobků, jako je nádrž vody, radiátor, externí ovládání teploty a systém podlahového topení najdete v návodech k použití jednotlivých výrobků.
• Některé funkce popsané v tomto návodu se vašeho systému nemusí týkat.
• Další informace vám poskytne nejbližší autorizovaný prodejce.

*1 Systém je zamčen, nepodporuje režim CHLAZENÍ. Odemčení mohou provést pouze autorizovaní instalační technici nebo servisní partneri.
*2 Zobrazí se pouze pokud je režim CHLAZENÍ odemčen (To znamená, když je k dispozici režim CHLAZENÍ)

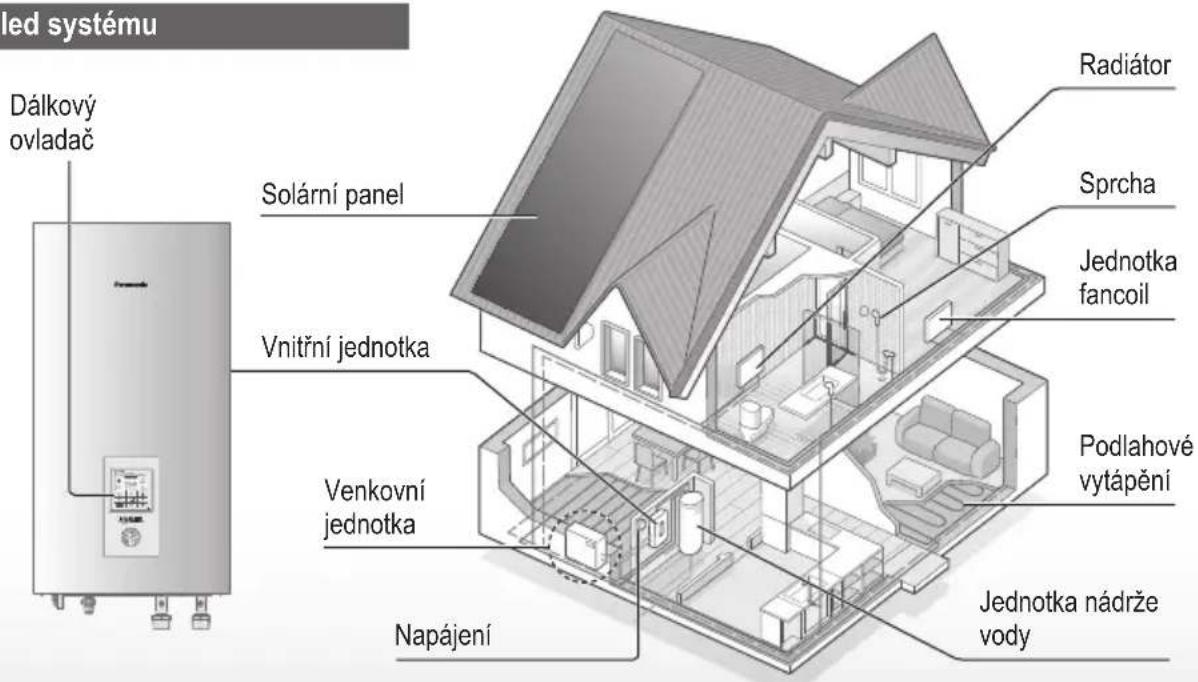

Přehled systému

Obrázky v tomto návodu jsou pouze ilustrativní a nemusí odpovídat skutečnému provedení. V zájmu zlepšování si vyhrazujeme právo změn.

Provozní podmínky

	TOPENÍ		*1 CHLAZENÍ
Pro řadu H Řadu WH-SDC		Řadu WH-SXC, Řadu WH-SQC
Teplota výstupní vody (°C)(Min. / Max.)	20 / 55	20 / 55 (pod okolní teplotou -15 °C) *320 / 60 (nad okolní teplotou -10 °C) *3	5 / 20
Venkovní teplota (°C)(Min. / Max.)	-20 / 35 -28 / 35 16 / 43

Pokud je venkovní teplota mimo rozsah v tabulce, významně klesne topný výkon a ochrana venkovní jednotky může zablokovat její funkci.

Jednotka se automaticky restartuje až poté, co se venkovní teplota znovu dostane do specifikovaného rozsahu.

*3 Při venkovní teplotě mezi -10 °C a -15 °C teplota výstupní vody postupně klesá z 60 °C na 55 °C.

V zájmu prevence poranění uživatele, dalších osob a škod na majetku respektujte níže uvedené: Nesprávné použití v důsledku nerespektování níže uvedených pokynů může způsobit různě závažné poranění nebo škodu na majetku:

!VAROVÁNÍ	Upozornění na nebezpečí úmrtí nebo těžkého poranění.
!POZOR	Upozornění na nebezpečí poranění nebo škody na majetku.

Pokyny, které je nutno respektovat, jsou označeny následujícími symboly:

	Tento symbol označuje ZÁKAZ.
	Tento symbol označuje POVINNOST.

VAROVÁNÍ

Vnitřní a venkovní jednotka

Toto zařízení smí používat pouze osoby od 8 let věku výše a osoby s omezenými fyzickými, smyslovými nebo mentálními schopnostmi nebo nezkušené a neznalé osoby pouze pod dohledem nebo po zaškolení v bezpečném používání a s pochopením souvisejících nebezpečí. Děti si se zařízením nesmí hrát. Děti bez dozoru nesmí provádět čištění a uživatelskou údržbu.

Čištění vnitřních částí, opravy, instalaci, demontáž a přemístění zařízení konzultujte s autorizovaným prodejcem nebo specialistou. Nesprávná instalace a manipulace způsobí únik, zásah elektrickým proudem nebo požár.

Konzultujte s autorizovaným prodejcem nebo specialistou použití konkrétního typu chladiva. Použití jiného než předepsaného typu chladiva může vést k poškození, protržení, poranění atd.

Zařízení neinstalujte do potenciálně výbušné nebo hořlavé atmosféry. Nerespektování může vést k požáru.

Nezasouvejte do vnitřní ani venkovní jednotky žádné předměty; rotující součásti mohou způsobit poranění.

Nedotýkejte se vnitřní ani venkovní jednotky během bouřky, hrozí zásah elektrickým proudem.

Na zařízení nesedejte a nestoupejte, hrozí pád.

Vnitřní jednotku neinstalujte ven. Je určena pouze k interiérové instalaci.

Napájení

Nepoužívejte upravený kabel, napojený kabel, prodlužovací kabel ani kabel nevyhovující specifikaci; hrozí přehřátí a požár.

Aby nedošlo k přehřátí, požáru nebo zásahu elektrickým proudem:

• Nepřipojujte zařízení do stejné zásuvky s dalšími zařízeními.
• Nesahejte na zařízení vlhkýma rukama.
• Neohýbejte a nekrut'te napájecí kabel.

V případě poškození napájecího kabelu jej musí vyměnit výrobce, zástupce servisu nebo podobně kvalifikovaná osoba.

Tato jednotka je vybavena proudovým ochranným jističem (RCCB). Požádejte autorizovaného prodejce, aby činnost RCCB pravidelně kontroloval, zejména po instalaci, při prohlídkách a údržbě. Porucha RCCB může způsobit úraz elektrickým proudem nebo požár.

V zájmu ochrany před zásahem elektrickým proudem a před požárem silně doporučujeme instalaci proudového chrániče (RCD) do přívodu k zařízení.

Před odkrytím svorek je nutno odpojit všechny zdrojové okruhy.

V případě jakékoli abnormality zařízení přestaňte používat a odpojte napájení. (Nebezpečí kouře/požáru/zásahu elektrickým proudem)

Příklady abnormalit/selhání

• RCCB často odpojuje napájení.
• Cítíte zápach spáleniny.
• Všimnete si abnormálního hluku nebo vibrací.
- Z vnitřní jednotky uniká horká voda.

Neprodleně požádejte místního prodejce o provedení údržby/ opravy.

Během kontrol a údržby noste rukavice.

V zájmu ochrany před zásahem elektrickým proudem a požárem musí být toto zařízení uzemněno.

V zájmu ochrany před zásahem elektrickým proudem odpojte napájení:

• Před čištěním nebo servisem.
• Pokud zařízení delší dobu nebudete používat.

Toto zařízení je pro vícenásobné použití. V zájmu ochrany před zásahem elektrickým proudem, popálením nebo úmrtím vždy odpojte napájení, než odkryjete jakoukoli svorku vnitřní jednotky.

POZOR

Vnitřní a venkovní jednotka

Vnitřní jednotku nemyjte vodou, benzínem, ředidlem, pískem na nádobí, aby nedošlo k poškození nebo korozi.

Zařízení neinstalujte do blízkosti hořlavých materiálů a do koupelny. Jinak hrozí zásah elektrickým proudem nebo požár.

Nedotýkejte se za provozu výstupního potrubí vody z vnitřní jednotky.

Na ani pod jednotku nic neodkládejte.

Nesahejte na ostrá hliníková žebra, hrozí poranění.

Systém nepoužívejte během probíhající sterilizace, hrozí opaření nebo přehřátí vody ve sprše.

Zabraňte nechtěnému úniku vody tím, že správně připojíte drenážní potrubí.

Po dlouhodobé odstávce zkontrolujte stav všech zařizení ve skříni. Poškozené zařizení nebo skřín může spadnout.

Požádejte autorizovaného prodejce o určení správných nastavení sterilizace podle místních předpisů.

Dálkový ovladač

Nenavlhčujte dálkový ovládač. Jinak hrozí zásah elektrickým proudem nebo požár.

Nemačkejte tlačítka na dálkovém ovladači tvrdými a ostrými předměty. Jinak hrozí poškození zařízení.

Nemyjte dálkový ovladač vodou, benzínem, ředidlem, rozpouštědlem ani brousicím práškem.

Neprovádějte prohlídky a údržbu dálkového ovladače sami. Konzultujte autorizovaného prodejce, aby se předešlo poranění při nesprávném ovládání.

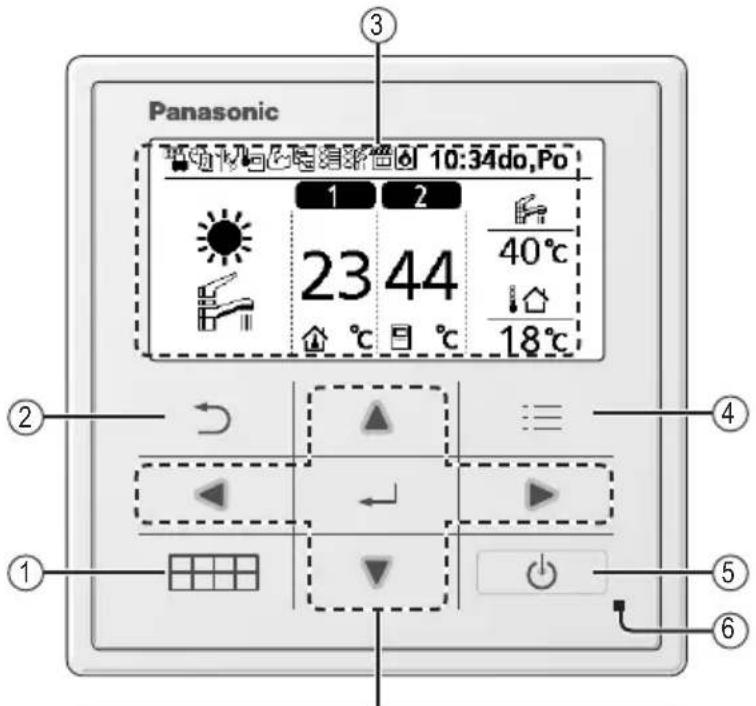

Tlačítka / indikátor

Tlačítko Rychlá nabídka

① (Více podrobností uvádí samostatný Průvodce rychlou nabídkou.)
② Tlačítko Zpět Návrat na předchozí obrazovku
③LCD displej
④ Tlačitko Hlavní nabídka K nastavení funkcí
⑤ Tlačitko ZAP/VYP Zapnutí/vypnutí
⑥ Provozní indikátor Za provozu svítí, při alarmu bliká.

Kurzorová tlačítka

Výběr položky.

Vstup

Potvrzení vybrané volby.

Stiskněte střed

Ne v rukavicích

Tlačítka a displej dálkového ovladače

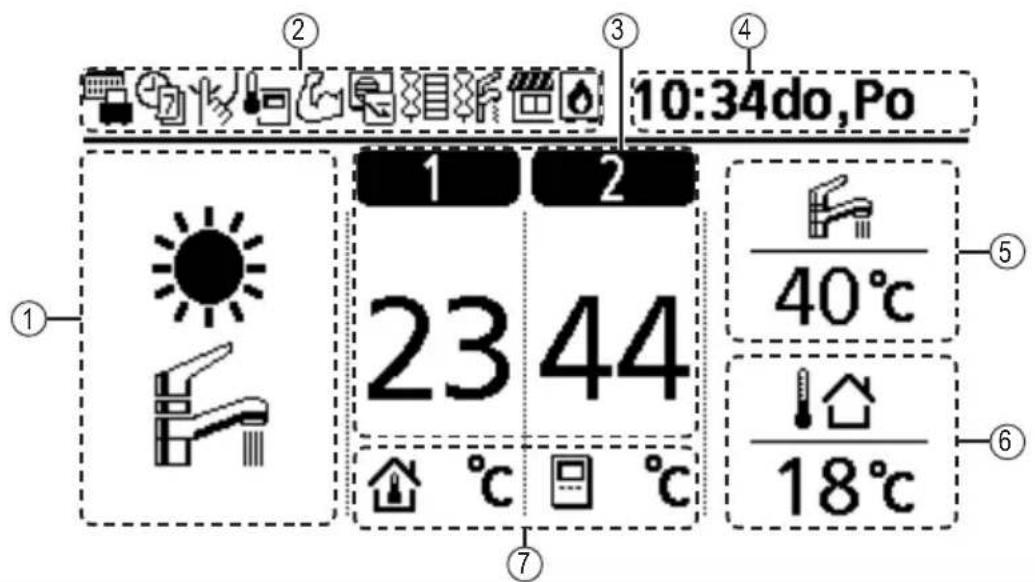

Displej

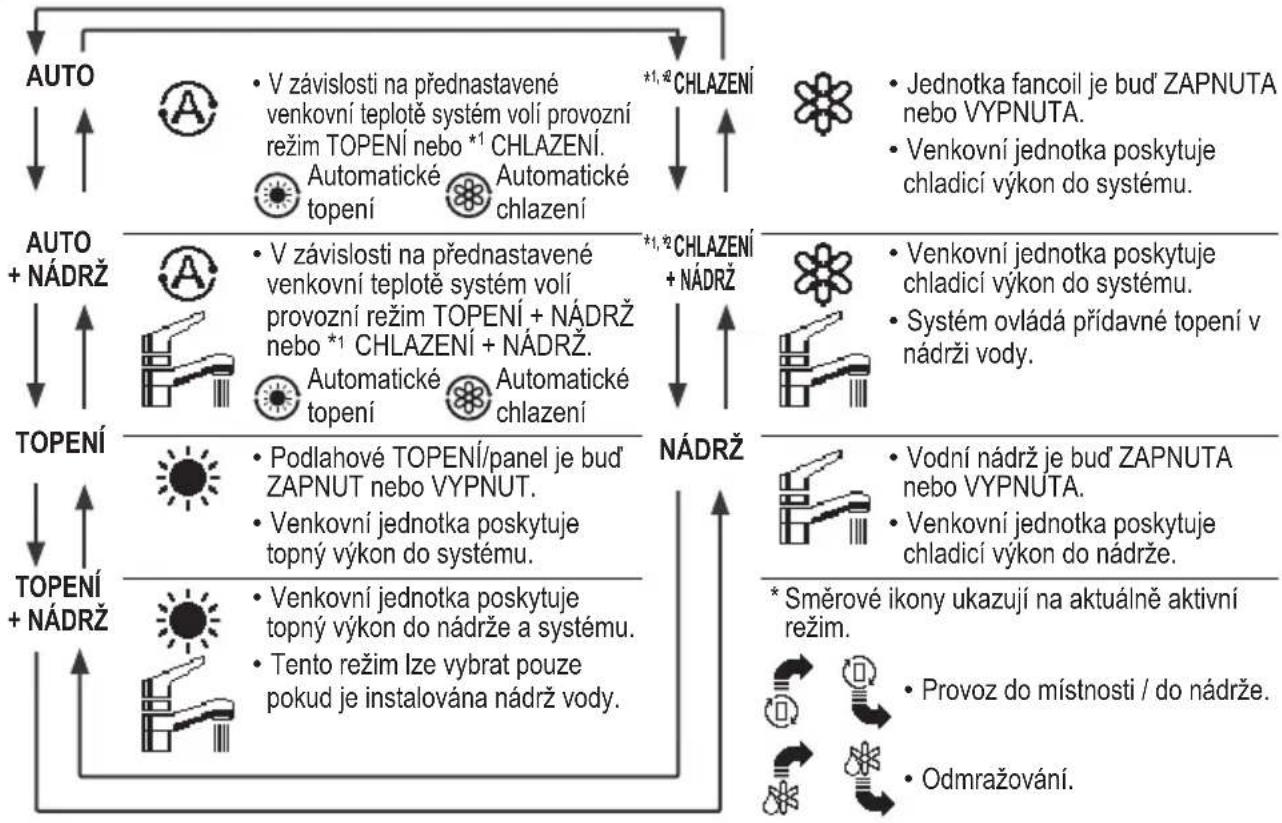

① Výběr režimu

② Provozní ikony

Zobrazuje se provozní stav. Při VYPNUTÍ se ikony (na obrazovce VYPNUTÍ) kromě ikony činnosti týdenního časovače nezobrazují.

Stav provozu o dovolené

Zóna: Pokojový termostat →Stav vnitřního čidla

Stav pokojového ohřívače

Bivalentní stav (Kotel)

Stav ovládání týdenním časovačem

Stav výkonného provozu

Stav ohřívače nádrže

Stav tichého provozu

Požadavek řízení nebo SG ready nebo SHP stav

Solární stav

*1 Systém je zamčen, nepodporuje režim CHLAZENÍ. Odemčení mohou provést pouze autorizovaní instalační technici nebo servisní partneri.

*2 Zobrazí se pouze pokud je režim CHLAZENÍ odemčen (To znamená, když je k dispozici režim CHLAZENÍ).

③Teploty jednotlivých zón
④Čas a den
⑤Teplota nádrže vody
⑥Venkovní teplota
⑦ Typ čidla / Ikony nastavení typu teploty

Teplota vody

→Kompenzační křivka

Pokojový termostat

→Externí

Teplota vody

→Konstantní křivka

Pokojový termostat

→Interní

Pouze bazén

Zahájení instalace

Než začnete instalovat různá nastavení menu, prosím inicializujte dálkový ovladač výběrem provozního jazyka a správným nastavením data a času.

Doporučuje se, aby instalační program provedl následující inicializaci dálkového ovladače.

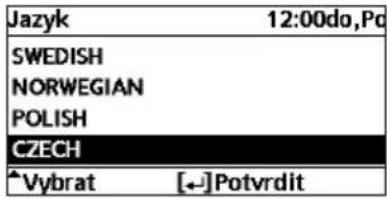

Výběr jazyka

Stiskněte a výčkejte na inicializaci displeje.

① Pomocí ▼ a rolujte na požadovaný jazyk.
② Stiskněte pro potvrzení výběru.

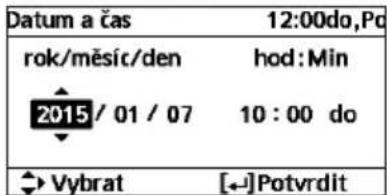

Nastavení hodin

① Pomocí ▼ a ▼yberte formát zobrazení času, 24hodinový nebo 12hodinový (např. 15:00 odpovídá údaj 3 pm).
② Stiskněte ← pro potvrzení výběru.
③ Pomocí ▼ a ▲yberte rok, měsíc, den, hodinu a minutu. (Výběr pokaždé potvrd'te stiskem .)
④ Jakmile bude nastaven čas, objeví se čas a den na displeji i v případě, že je dálkový ovladač vypnut.

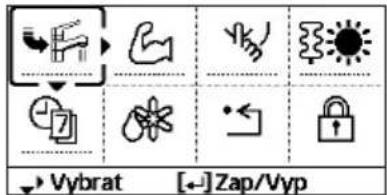

Rychlá nabídka

Po provedení inicializačních nastavení můžete z následujících možností vybrat rychlou nabídku a upravovat nastavení.

① Stiskem ☐ zobrazte rychlou nabídku.

Vynutit TUV Výkonný Tichý režim Nucený ohřev

Týdení časovač Vynuškůmražení Reset chyb Zámek RVC

② Pomocí ▲ vyberte nabídku.
③ Rychlá nabídka se vyvolá/skryje stiskem

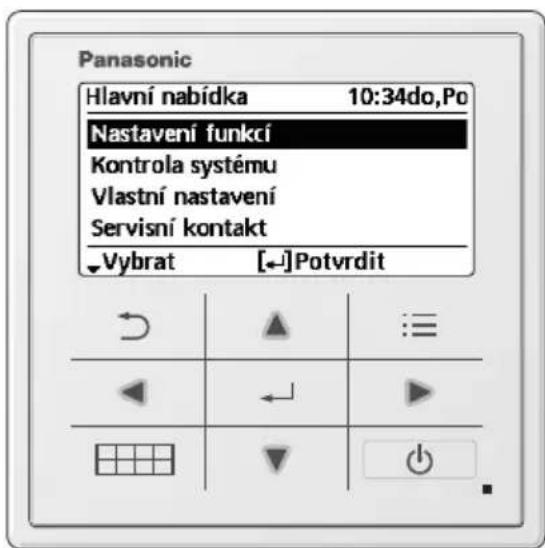

Nabídky

Pro uživatele

Vyberte nabídky a provedte nastavení podle toho, jaký systém v domácnosti máte. Všechna počáteční nastavení musí provést autorizovaný prodejce nebo specialista. Doporučujeme, aby také změny počátečních nastavení provedl autorizovaný prodejce nebo specialista.

• Po instalaci máte možnost nastavení měnit.
• Počáteční nastavení platí, dokud je uživatel nezmění.
• Dálkový ovladač lze použít pro opakovanou instalaci.
• Před nastavováním se ujistěte, že je symbol provozu VYPNUTÝ.
• Při nesprávném nastavení systém nemusí fungovat.
  Porad'te se s autorizovaným prodejcem.

Zobrazení : :≡

Výběr nabídky: ▲ ▼ ◀ ▶

Potvrzení vybraného obsahu:

Nabídka	Výchozí nastavení	Možnosti zobrazení / Nastavení
1 Nastavení funkcí
1.1 > Týdení časovač
Po nastavení týdenního časovače může uživatel vybírat z rychlé nabídky.Nastavení 6 vzorů provozu na jeden týden.• Vypnuto, pokud je stisknut vypínač Topení-Chlazení nebo pokud je Nucený ohřev vypnuty.	Nastavení časovačeVyberte den v týdnua nastavte vzory(Čas / Provoz ZAP/VYP / Režim)	Týdení časovač 10:34do, PoNe Po Út St Čt Pá So1. 8:00do Zap. 40°C2. 12:00od Zap. 24/28°C 40°C3. 1:00od Zap. 12/10°C↔Den ▼Vzor [→] Upravit
	Kopírování časovačeVyberte den v týdnu

Nabídka	Výchozí nastavení	Možnosti zobrazení / Nastavení
1.2 >Prázdninový časovač
V zájmu úspory energie lze nastavit VYPNUTÍ systému o dovolené nebo snížení nastavené teploty.	Vyp	Zap.Vyp
	>Zap.
	Začátek a konec prázdnin.Datum a čas		Prázdniny : Konec 10:34do,Po rok/měsíc/den hod:Min2015/01/07 10:00 do
	VYPNUTÍ nebo snížení nastavené teploty
• Při aktivaci režimu prázdnin může být dočasně vypnut týdenní časovač, jeho funkce se ale po deaktivaci režimu prázdnin obnoví.			Vybrat [-] Potvrdit
1.3 >Časovač tichého rež.
Aktivace tichého provozu v nastavené době.Lze nastavit 6 vzorů.Úroveň 0 znamená, že je režim vypnut.	Čas aktivace Tichého režimu: Datum a čas		Tichý režim 10:34do,PoVzor Čas Úrov.1 8:00 do 02 5:00 od 13 11:00 od 3Vybrat [-] Upravit
	Úroveň tichosti: 0 až 3
1.4 >Pokojový ohřívač
Nastavení ZAPNUTÍ nebo VYPNUTÍ pokojového ohřívače.	Vyp	Zap.Vyp
1.5 >Ohřívač nádrže
Nastavení ZAPNUTÍ nebo VYPNUTÍ ohřívače nádrže.	Vyp	Zap.Vyp
• K dispozici pouze pokud je připojena nádrž.
1.6 >Sterilizace
Nastavení ZAPNUTÍ nebo VYPNUTÍ automatické sterilizace.	Vyp	Zap.Vyp
• K dispozici pouze pokud je připojena nádrž.• Systém nepoužívejte během probíhající sterilizace, hrozí opaření nebo přehřátí vody ve sprše.• Požádejte autorizovaného prodejce o určení správných nastavení sterilizace podle místních předpisů.
2 Kontrola systému
2.1 >Monitor. energie
Zobrazení historických průběhů spotřeby energie, generování nebo COP.	SoučasnéVybrat a načíst		Celková spotřeba (1rok)0.01 rok 1123456789101112ndLed, 2015: 0.0 kWh Pribl.↔Měsíc ↔Režim
	Graf historieVybrat a načíst
• COP = koeficient výkonnosti.• U historických průběhů lze nastavit časové období 1 den/1 týden/1 rok.• Lze načíst hodnoty spotřeb energie (kWh) na topení, *1 chlazení, do nádrže a celkem• Celková spotřeba energie představuje odhadovanou hodnotu založenou na napětí AC 230 V a muže se lišit od hodnoty naměřené přesným měřicím zařizením.
2.2 >Teploty vody
Zobrazuje teplotu vody v každé oblasti.	Skutečná teplota vody na 8 místech: Vstupní / Výstupní / Zóna 1 / Zóna 2 / Nádrž / Vyrov. / Sluneční / BazénVybrat a načíst		Teploty vody 10:34do,Po1. Vstupní : 0°C2. Výstupní : 0°C3. Zóna 1 : 0°C4. Zóna 2 : 0°C↔Strana

*1 Systém je zamčen, nepodporuje režim CHLAZENÍ. Odemčení mohou provést pouze autorizovaní instalační technici nebo servisní partneri.
*2 Zobrazí se pouze pokud je režim CHLAZENÍ odemčen (To znamená, když je k dispozici režim CHLAZENÍ).

Nabídka	Výchozí nastavení	Možnosti zobrazení / Nastavení

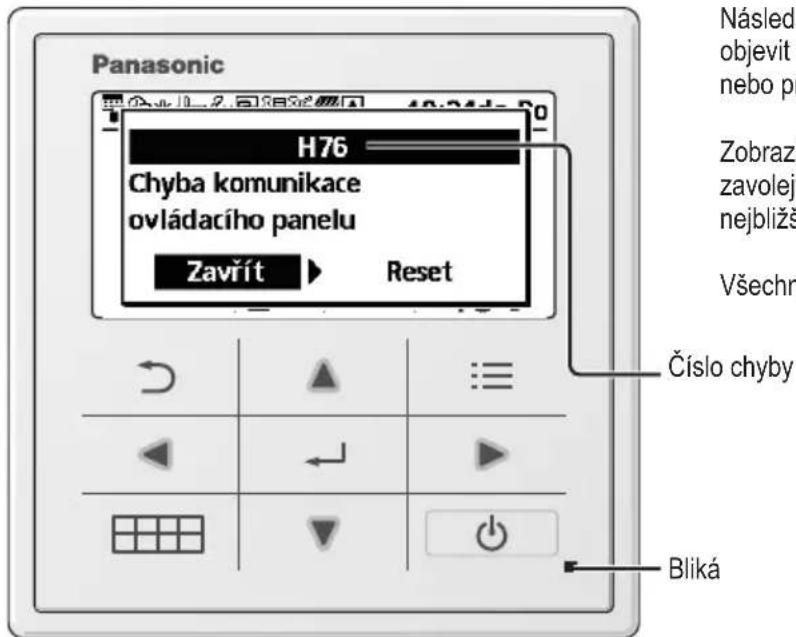

2.3 >Chyba historie
• Chybové kódy uvádí částRešení potíží.• Nejnovější chybový kód sezobrazí úplně nahoře.	Vybrat a načíst		Chyba historie 10:34do,Po1.--2.--3.--4.--[←]Vymazat historii
2.4 >Kompresor
Zobrazení výkonnostikompresoru.	Vybrat a načíst		Kompresor 10:34do,Po1. Aktual. frekvence : 0 Hz2. Čitač (Zap-Vyp) : 03. Cel. doba provozu : 0 h[→]Zpět
2.5 >Ohřívač
Celková doba provozuzáložního ohřívače/ohřívačenádrže.	Vybrat a načíst		Ohřívač 10:34do,PoCel. doba provozu: Oh: Oh: Oh[→]Zpět
3 Vlastní nastavení
3.1 >Dotykový signál
ZAPNUTÍ/VYPNUTÍ zvuků přiovládání.	Zap.	Zap.Vyp
3.2 >LCD contrast
Nastavení kontrastu displeje.	3	LCD contrast 10:34do,PoMéně Více< [ ] [ ] [ ] [ ]
		< Vybrat [←]Potvrdit
3.3 >Podsvícení
Nastavuje dobu podsvíceníobrazovky.	1 min	Podsvícení 10:34do,PoVyp 5 min15 sekund 10 min1 min^ Vybrat [←]Potvrdit
3.4 >Intenzita podsvícení
Nastavuje jas podsvíceníobrazovky.	4	Intenzita podsvícení 10:34do,PoTmavý Jasny< [ ] [ ] [ ]
		< Vybrat [←]Potvrdit
3.5 >Formát hodin
Nastavení formátu zobrazeníčasu.	24h	Formát hodin 10:34do,Po24hdo/od^Vybrat [←]Potvrdit

3 Vlastní nastavení
3.1 >Dotykový signál
ZAPNUTÍ/VYPNUTÍ zvuků při ovládání.	Zap.		Zap.Vyp
3.2 >LCD contrast
Nastavení kontrastu displeje.	3		LCD contrast 10:34do,PoMéně Více< [ ] [ ] [ ] [ ]
			< Vybrat [-]Potvrdit
3.3 >Podsvícení
Nastavuje dobu podsvícení obrazovky.	1 min		Podsvícení 10:34do,PoVyp 5 min15 sekund 10 min1 min^ Vybrat [-]Potvrdit
3.4 >Intenzita podsvícení
Nastavuje jas podsvícení obrazovky.	4		Intenzita podsvícení 10:34do,PoTmavý Jasný< [ ] [ ] [ ]
			< Vybrat [-]Potvrdit
3.5 >Formát hodin
Nastavení formátu zobrazení času.	24h		Formát hodin 10:34do,Po24hdo/od^Vybrat [-]Potvrdit

Nabídka		Výchozí nastavení	Možnosti zobrazení / Nastavení
3.6	> Datum a čas
	Nastavení přesného času a data.	rok / měsíc / den / hod / Min		Datum a čas 10:34do,Po rok/měsíc/den hod :Min ➔ Vybrat [-]Potvrdit
3.7	>Jazyk
	Nastavení jazyka zobrazení hlavní obrazovky. • Holandšina, Řečtina, Finština a Turečtina, viz verze v angličtině.	ENGLISH / FRANÇAIS / DEUTSCH / ITALIANO / ESPAÑOL / DANISH / SWEDISH / NORWEGIAN / POLISH / CZECH		Jazyk 10:34do,Po SWEDISH NORWEGIAN POLISH CZECH ^Vybrat [-]Potvrdit
3.8	> Heslo pro odemknutí
	4místné heslo chránící všechna nastavení.	0000		Heslo pro odemknutí 10:34do,Po ➔Vybrat [-]Potvrdit
4 Servisní kontakt
4.1	>Kontakt 1 / Kontakt 2
	Nastavte telefonní číslo instalačního technika.	Vybrat a načist		Servisní nastavení 10:34do,Po Kontakt 1 Jméno : Bryan Adams ☒ : 08812345678 ➔Vybrat
5 Instalační nastavení > Nastavení systému
5.1	> Volitelné připojení řidicí desky
	Připojení vnějšího plošného spoje potřebného k servisu.	Ne	AnoNe
	• Při připojení vnějšího plošného spoje bude systém rozšířen o následující funkce:1 Připojení vyrovnávací nádrže a ovládání její funkce a teploty.2 Ovládání 2 zón (včetně bazénu a funkce ohřevu vody v něm).3 Solární funkce (solární termální panely připojené bud’k zásobníku TUV (teplá užitková voda) nebo k vyrovnávací nádrži).4 Externí vypínač kompresoru.5 Ext. chybové hlášení.6 SG ready řízení.7 Požadavek řízení.8 Vypínač top.-chlaz.
5.2	>Zóna a čidlo
	Výběr čidel a nastavení 1zónového nebo 2zónového systému.	Zóna	Zóna a čidlo 10:34do,PoZónaSystém zóna 1Systém zóna 2Vybrat [-]Potvrdit
		• Po nastavení 1zónového nebo 2zónového systému pokračujte výběrem místnosti nebo bazénu.• Pokud vyberete bazén, musíte vybrat teplotu T v rozsahu 2 °C až 10 °C.
		Čidlo	Zóna a čidlo 10:34do,PoČidloTeplota vodyPokojový termostatPokojový termistorVybrat [-]Potvrdit
		* U pokojového termostatu je další volba vnějšího nebo vnitřního.
5.3	>Výkon ohřívače
	Snížení výkonu ohřívače,pokud není potřeba.*3 kW / 6 kW / 9 kW* Možnosti v kW závisejí na modelu.	3 kWnebo9 kW*	Výkon ohřívače 10:34do,Po3 kW6 kW9 kWVybrat [-]Potvrdit
5.4	>Proti zamrznutí
	Aktivace nebo deaktivace ochrany proti zamrznutí vody při VYPNUTÍ systému.	Ano	AnoNe
5.5	>Připojení nádrže
	Připojení nádrže k systému.	Ne	AnoNe
5.6	>Připojení vyrovnávací nádrže
	Pokud chcete k systému připojit nádrž, vyberte ANO a nastavte teplotu T .• Optimální připojení řidicí desky je nutno potvrdit volbou ANO, jinak nefunguje.• Pokud optimální připojení řidicí desky nepotvrdíte,příslušné funkce se nezobrazi.	Ne	AnoNe
		>Ano
		5 °C	Nastavte teplotu T ve vyrovnávací nádržiVyrov. nádrž 10:34do,Po T pro vyrovn. nádržRozsah: (0°C-10°C)Postup: ±1°C5°CVybrat [-]Potvrdit
5.7 >Ohřívač nádrže
Zvolte ohřívač vnější nebo vnitřní nádrže, při volbě vnější nádrže nastavte časovač na dobu, kdy se ohřívač zapne.* Tato volba je dostupná,je-li vybráno připojení nádrže (ANO).	Interní		Ohřívač nádrže 10:34do,PoExterníInterní^Vybrat [-]Potvrdit
	> Externí
	0:20	Nastavení času ZAPNUTÍ ohřívače nádrže.	Ohřívač nádrže 10:34do,PoOhřívač nádrže : Čas zap.Rozsah: (0:20-3:00)Postup: ±0:050:20^Vybrat [-]Potvrdit
5.8 >Ohřívač vany kond.
Nastavení, zda je nebo není připojen volitelný ohřívač vany kondenzátu.* Typ A - Ohřívač vany kondenzátu se aktivuje pouze během odmražování.* Typ B -Ohřívač vany kondenzátu se aktivuje při poklesu venkovní teploty na 5 °C a méně.	Ne		Ano^Ne
	> Ano
	A	Vyberte typ ohřívače vany kondenzátu*.	Typ ohř. vany kond. 10:34do,PoAB^Vybrat [-]Potvrdit
5.9 >Alternativní venkovní čidlo
Výběr alternativního venkovního čidla.	Ne		Ano^Ne
5.10 >Bivalentní připojení
Volba bivalentního zapojení umožňující dodatečný zdroj tepla např. kotel k ohřevu vyrovnávací nádrže a nádrže teplé užitkové vody v situaci, kdy při nízké venkovní teplotě nedostačuje výkon tepelného čerpadla. Bivalentní funkci lze nastavit bud’ ve střídavém režimu (tepelné čerpadlo a kotel pracují střídavě), nebo v paralelním režimu (tepelné čerpadlo a kotel pracují současně) nebo v pokročilém paralelním režimu (tepelné čerpadlo pracuje a kotel zapíná kvůli vyrovnávací nádrži nebo teplé užitkové vodě v závislosti na možnostech nastavení modelu řízení).	Ne		Ano^Ne
	> Ano
	-5 °C	Nastavte venkovní teplotu, při níž se má aktivovat bivalentní připojení.	Bivalentní připojení 10:34do,PoZapnout: Venkovní tepl.Rozsah: (-15°C-35°C)Postup: ±1°C-5°C^Vybrat [-] Potvrdit
	Ano >Po výběru venkovní teploty
	Vzor řízení		Bivalentní připojení 10:34do,PoVzor řízení
	Alternativa / Paralelní / Pokročilé paralelní
	• Pokud chcete nádrže využít bivalentně, nastavte pokročilé paralelní řazení.		AlternativaParalelníPokročilé paralelní^Vybrat [-] Potvrdit
	Vzor řízení >Pokročilé paralelní
	Topení Výběr nádrže		Bivalentní připojení 10:34do,PoPokročilé paralelní
	„Topení“ znamená vyrovnávací nádrž a „TUV“ znamená nádrž TUV.		TopeníTUV
			Vybrat [–]Potvrdit
	Vzor řízení >Pokročilé paralelní >Topení >Ano
	Vyrovnávací nádrž se aktivuje až po nastavení „Ano“.		Bivalentní připojení 10:34do,PoPokročilé paralelní: TopeníAnoNe
			Vybrat [–]Potvrdit
	-8 °C	Nastavte prahovou teplotu pro spuštění bivalentního tepelného zdroje.	Bivalentní připojení 10:34do,PoZačát. top.: Cílová teplotaRozsah: (-10°C~0°C)Postup: ±1°C
			Vybrat [–]Potvrdit
	0:30	Doba prodlevy do zapnutí bivalentního tepelného zdroje (v hodinách a minutách).	Bivalentní připojení 10:34do,PoZačát. top.: ZpožděníRozsah: (0:00~1:30)Postup: ±0:05
			Vybrat [–]Potvrdit
	-2 °C	Nastavte prahovou teplotu pro zastavení bivalentního tepelného zdroje.	Bivalentní připojení 10:34do,PoKonec top.: Cílová teplotaRozsah: (-10°C~0°C)Postup: ±1°C
			Vybrat [–]Potvrdit
	0:30	Doba prodlevy do vypnutí bivalentního tepelného zdroje (V hodinách a minutách).	Bivalentní připojení 10:34do,PoKonec top.: ZpožděníRozsah: (0:00~1:30)Postup: ±0:05
			Vybrat [–]Potvrdit
	Vzor řízení >Pokročilé paralelní >TUV >Ano
	Nádrž TUV se aktivuje až po nastavení „Ano“.		Bivalentní připojení 10:34do,PoPokročilé paralelní: TUVAnoNe
			Vybrat [–]Potvrdit
	0:30	Doba prodlevy do zapnutí bivalentního tepelného zdroje (v hodinách a minutách).	Bivalentní připojení 10:34do,PoTUV: ZpožděníRozsah: (0:30~1:30)Postup: ±0:05
			Vybrat [–]Potvrdit

Nabídka	Výchozí nastavení	Možnosti zobrazení / Nastavení
5.11 >Externí vypínač
	Ne
5.12 >Solární připojení
• Optimální připojení řidicí desky je nutno potvrdit volbou ANO, jinak nefunguje.• Pokud optimální připojení řidicí desky nepotvrdíte, příslušné funkce se nezobrazí.	Ne	AnoNe
	>Ano
	Vyrov. nádrž Výběr nádrže	Solární připojení 10:34do,Po[HHH8X]
		Vybrat [–]Potvrdit
	>Ano >Po výběru nádrže
	10 °C	Nastavení T pro ZAPNUTÍSolární připojení 10:34do,PoZapnout T Rozsah: (6°C~15°C)Postup: ±1°C
		Vybrat [–]Potvrdit
	>Ano >Po výběru nádrže >T pro ZAPNUTÍ
	5 °C Nastavení	T VYPNUTÍSolární připojení 10:34do,PoVypnout T Rozsah: (2°C~9°C)Postup: ±1°C
		Vybrat [–]Potvrdit
	>Ano >Po výběru nádrže >T pro ZAPNUTÍ T pro VYPNUTÍ
	5 °C	Nastavení teploty ochrany proti zamrznutíSolární připojení 10:34do,Pooch. před zamrznut.Rozsah: (-20°C~10°C)Postup: ±1°C
		Vybrat [–]Potvrdit
	>Ano >Po výběru nádrže >T pro ZAPNUTÍ T pro VYPNUTÍ>Po nastavení teploty ochrany proti zamrznutí
	80 °C Nastavení horní meze	Solární připojení 10:34do,Po max limitRozsah: (70°C~90°C)Postup: ±5°C
		Vybrat [–]Potvrdit

Nabídka		Výchozí nastavení	Možnosti zobrazení / Nastavení
5.13	>Ext. chybové hlášení
		Ne
5.14	>Požadavek řízení
		Ne
5.15	>SG ready
		Ne
		>Ano
		120 %	SG ready 10:34do,Po
			Kapacita [1-0]: TUV
			Rozsah: (50%~150% Postup: ±5%
			Vybrat [-]Potvrdit
5.16	>Externí vypínač kompresoru
		Ne
5.17	>Oběhová kapalina
	Nastavení, zda v systému obíhá voda nebo glykol.	Voda	Oběhová kapalina 10:34do,Po
			Vybrat potvrdit
5.18	>Vypínač top.-chlaz.
		Ne
5.19	>Nucený ohřev
	Zapnutí nuceného ohřevu ručně (výchozí nastavení) nebo automaticky.	Manuál	Nucený ohře Auto Vybrat [ ]Potvrdit	10:34do,Po
6	Instalační nastavení >Nastavení činnosti
	Vyvolání čtyř hlavních funkcí nebo režimů.	4 hlavní režimy	Nastavení činnosti 12:00do,Po
		Topení *1, *2 Chlazení / Auto / Nádrž	Topení Chlazení Auto Nádrž Vybrat [-]Potvrdit

*1 Systém je zamčen, nepodporuje režim CHLAZENÍ. Odemčení mohou provést pouze autorizovaní instalační technici nebo servisní partneri.
*2 Zobrazí se pouze pokud je režim CHLAZENÍ odemčen (To znamená, když je k dispozici režim CHLAZENÍ).

Nabídka		Výchozí nastavení	Možnosti zobrazení / Nastavení
Instalační nastavení > Nastavení činnosti
6.1	>Topení
	Nastavení různých teplot vody a okolí pro zapnutí topení.	Tepl. vody pro zap. v rež. top. /Venk. tepl. pro vyp. v rež. top. / T pro zapnutí režimu topení/Venk. teplota pro zap. topení		Nastavení činnosti 10:34do, PcTopeníTepl. vody pro zap. v rež. top.Venk. tepl. pro vyp. v rež. top. T pro zapnutí režimu topeníVybrat [--]Potvrdit
		>Tepl. vody pro zap. v rež. top.
		Kompenzační křivka	Teploty ZAPNUTÍ topení v režimechKompenzační křivka nebo Přímý vstup.	Nastavení činnosti 10:34do, PcTop. zap.: Tepl. vodyKompenzační křivkaKonstantní křivkaVybrat [--]Potvrdit
		>Tepl. vody pro zap. v rež. top. >Kompenzační křivka
		Osa X: -5 °C, 15 °COsa Y: 55 °C, 35 °C	Zadání 4 teplotních bodů(2 na vodorovné ose X,2 na svislé ose Y).	Top. zap.: Tepl. vody: Zóna1__
		• Rozsah teplot: Osa X: -15 °C ~ 15 °C, osa Y: Víz níže• Rozsah teplot pro zadání na ose Y závisí na modelu:1. Model WH-SDC: 20 ~ 55 °C2. Model WH-SHF při zapnutí záložního ohřivače: 25 ~ 65 °C3. Model WH-SHF při vypnutí záložního ohřivače: 35 ~ 65 °C4. Model WH-SXC/SQC: 20 ~ 60 °CPokud vyberete 2zónový systém, je třeba zadat i 4 teplotní body pro zónu 2.• Pokud máte jen 1zónový systém, neobrazí se nastavení „Zóna1“ a „Zóna2“.
		>Tepl. vody pro zap. v rež. top. >Konstantní křivka
		35 °C	Teplota pro ZAPNUTÍ topení	Nastavení činnosti 10:34do, PcTop. zap.: Tepl. vody: Zóna2Rozsah: (20°C~55°C)Postup: ± 1^ 3535 Vybrat [-]Potvrdit
		• Rozsah Min. až Max. je podmíněn, takto:1. Model WH-SDC: 20 ~ 55 °C2. Model WH-SHF při zapnutí záložního ohřivače: 25 ~ 65 °C3. Model WH-SHF při vypnutí záložního ohřivače: 35 ~ 65 °C4. Model WH-SXC/SQC: 20 ~ 60 °C
		>Venk. tepl. pro vyp. v rež. top.
		24 °C	Teplota pro VYPNUTÍ topení	Nastavení činnosti 10:34do, PcTop. vyp.: Venkovní tepl.Rozsah: (5°C~35°C)Postup: ± 1^ 2424 Vybrat [-]Potvrdit

Nabídka	Výchozí nastavení	Možnosti zobrazení / Nastavení
	>Δ pro zapnutí režimu topení
	5°C	Nastavte ΔT pro topení na ZAP.	Nastavení činnosti 10:34do,PoTop. zap.: ΔTRozsah: (1°C-15°C)Postup: ±1°C
			Vybrat [-]Potvrdit
	>Venk. teplota pro zap. topení
	0°C	Teplota pro ZAPNUTÍ ohřivače	Nastavení činnosti 10:34do,PoTop. zap.: Venkovní tepl.Rozsah: (-15°C-20°C)Postup: ±1°C
			Vybrat [-]Potvrdit
6.2 >*1,*2 Chlazení
Nastavení různých teplot vody a okolí pro zapnutí chlazení.	Teploty vody pro ZAPNUTÍ chlazení a ΔT pro ZAPNUTÍ režimu chlazení.		Nastavení činnosti 10:34do,PoChlazeníTepl. vody pro zap. v rež. chlaz.ΔT pro zapnutí režimu chlazení
			Vybrat [-]Potvrdit
	>Tepl. vody pro zap. v rež. chlaz.
	Kompenzační křivka	Teploty ZAPNUTÍ chlazení v režimech Kompenzační křivka nebo Přímý vstup.	Nastavení činnosti 10:34do,PoChlaz. zap.: Tepl. vodyKompenzační křivkaKonstantní křivka
			Vybrat [-]Potvrdit
	>Tepl. vody pro zap. v rež. chlaz. >Kompenzační křivka
	Osa X: 20°C, 30°C Osa Y: 15°C, 10°C	Zadání 4 teplotních bodů(2 na vodorovné ose X, 2 na svislé ose Y).	Chlaz. zap.: Tepl. vody: Zóna115°C20°C10°C5G4ZG]
			Vybrat [-]Potvrdit
	• Pokud vyberete 2zónový systém, je třeba zadat i 4 teplotní body pro zónu 2.• Pokud máte jen 1zónový systém, neobrazí se nastavení „Zóna1“ a „Zóna2“.
	>Tepl. vody pro zap. v rež. chlaz. >Konstantní křivka
	10°C	Nastavení teploty pro ZAPNUTÍ chlazení	Nastavení činnosti 10:34do,PoChlaz. zap.: Tepl. vody: Zóna2Rozsah: (5°C-20°C)Postup: ±1°C
			Vybrat [-]Potvrdit
	>Δ pro zapnutí režimu chlazení
	5°C	Nastavení ΔT pro ZAPNUTÍ chlazení	Nastavení činnosti 10:34do,PoChlaz. zap.: ΔTRozsah: (1°C-15°C)Postup: ±1°C
			Vybrat [-]Potvrdit

*1 Systém je zamčen, nepodporuje režim CHLAZENÍ. Odemčení mohou provést pouze autorizovaní instalační technici nebo servisní partneri.
*2 Zobrazí se pouze pokud je režim CHLAZENÍ odemčen (To znamená, když je k dispozici režim CHLAZENÍ).

Nabídka		Výchozí nastavení	Možnosti zobrazení / Nastavení
6.3	>Auto
	Automatické přepnutí z Chlazení na Topení nebo obráceně.	Venkovní teplota pro přepnutí z Chlazení na Topení nebo obráceně.Ven. tep. pro rež. (top. do chla.) /Ven. tep. pro rež. (chla. do top.)		Nastavení činnosti 10:34do,PoAutoVen. tep. pro rež. (top. do chla.)Ven. tep. pro rež. (chla. do top.)Vybrat [←]Potvrdit
		>Ven. tep. pro rež. (top. do chla.)
		15 °C	Venkovní teplota pro přepnutíz Topení na Chlazení.	Nastavení činnosti 10:34do,PoAuto: Venkovní tepl.(Top. do chla)Rozsah: (11°C~25°C)Postup: ±1°C Vybrat [←]Potvrdit
		>Ven. tep. pro rež. (chla. do top.)
		10 °C	Venkovní teplota pro přepnutíz Chlazení na Topení.	Nastavení činnosti 10:34do,PoAuto: Venkovní tepl.(Chla. do top)Rozsah: (5°C~14°C)Postup: ±1°C Vybrat [←]Potvrdit
6.4	>Nádrž
	Nastavení funkcí pro nádrž.K dispozici pouze pokud je připojena nádrž.	Provoz. čas topeění (max) /Provoz. čas ohřevu nádrže (max) /Teplota ohřevu nádrže /Sterilizace		Nastavení činnosti 10:34do,PoNádržProvoz. čas topeění (max)Provoz. čas ohřevu nádrže (max)Teplota ohřevu nádržeVybrat [←]Potvrdit
		• Displej zobrazuje 3 funkce najednou.
		>Provoz. čas topeění (max)
		8:00	Max. doba zapnutí ohřívače vany kondenzátu(v hodinách a minutách)	Nastavení činnosti 10:34do,PoNádrž: Prov. čas top. (max)Rozsah: (0:30~10:00)Postup: ±0:30 Vybrat [←]Potvrdit
		>Provoz. čas ohřevu nádrže (max)
		1:00	Max. doba dohřívání nádrže(v hodinách a minutách)	Nastavení činnosti 10:34do,PoNádrž: Čas ohřevu (max)Rozsah: (0:05~4:00)Postup: ±0:05 Vybrat [←]Potvrdit
		>Teplota ohřevu nádrže
		-8 °C	Nastavte teplotu pro dohřátí vody v nádrži.	Nastavení činnosti 10:34do,PoNádrž: Teplota opět. ohřevuRozsah: (-12°C~-2°C)Postup: ±1°C -8 °CVybrat [←]Potvrdit

Nabídka	Výchozí nastavení	Možnosti zobrazení / Nastavení
	> Sterilizace
	Na 1 nebo více dnů v týdnu lze nastavit sterilizaci. Ne / Po / Út / St / Čt / Pá / So		Nastavení činnosti 10:34do,Po Sterilizace: Den ◆Den ☑☑/☐ [←]Potvrdit
	> Sterilizace: Čas
	Čas ve vybraném dnu (dnech) v týdnu, kdy se nádrž sterilizuje. 0:00 až 23:59		Nastavení činnosti 10:34do,Po Sterilizace: Čas : 00 do ➔Vybrat [←]Potvrdit
	> Sterilizace: Teplota vody
	65 °C	Nastavení teplot varu pro sterilizaci nádrže.	Nastavení činnosti 10:34do,Po Sterilizace: Teplota vody Rozsah: (55°C~75°C) Postup: ±1°C
	> Sterilizace: Prov. čas (max)
	0:10	Nastavení délky sterilizace (v hodinách a minutách)	Nastavení činnosti 10:34do,Po Sterilizace: Prov. čas (max) Rozsah: (0:05~1:00) Postup: ±0:05 [IMAGE] ➔Vybrat [←]Potvrdit

7 Instalační nastavení >Servisní nastavení
7.1 >Max. otáčky oběh. čerpadla
Nastavení max. otáček čerpadla.	Nastavení průtoku, max. provozu a ZAPNUTÍ/VYPNUTÍ čerpadla.Průtok: XX:X l/minMax prov.: 0x40 až 0xFE,Čerpadlo: Zap./Vyp/Odvzduš.	Servisní nastavení 10:34do,PoPrůtok Max prov. ProvozVybrat
7.2 >Odčerpávání chlad.
Nastavení dočerpání.	DočerpáníZap.
Nabídka	Výchozí nastavení	Možnosti zobrazení / Nastavení
Instalační nastavení >Servisní nastavení
7.3 >Vysouš. podl
Vysoušení betonu (stěn, podlah atd.) na stavbě.Tuto nabídku nevyužívejte k žádným jiným účelům a nikdy jindy nežpři stavbě.	Úpravou nastavte teplotu vyschlého betonu.Zap./Upravit		Servisní nastavení 10:34do,PoVysouš. podlZap.UpravitVybrat [-]Potvrdit
	> Upravit
	Fáze: 1Teplota: 25 °C	Teplota ohřevu pro vysoušení betonu.Vyberte požadované fáze: 1 až 10, rozsah: 1 až 99	Servisní nastavení 10:34do,PoVysouš. podl: 1/10Rozsah: (25°C~55°C)Postup: ±1°C25°C^Vybrat [-]Potvrdit
	> Zap.
	Potvrzení nastavených teplot vysoušení betonu, rozsah.		Servisní nastavení 10:34do,PoVysouš. podl: StavFáze : 1/10Požad. teplota vody : 25°CSkutečná tepl. vody :25°C/25°C[∅]Vyp
7.4 >Servisní kontakt
Nastavení až 2 kontaktních čísel a jmen pro uživatele systému.	Jméno a telefonní číslo servisního technika.Kontakt 1 / Kontakt 2		Servisní nastavení 10:34do,PoServisní kontakt:Kontakt 1Kontakt 2Vybrat [-]Potvrdit
	> Kontakt 1 / Kontakt 2
	Kontaktní jméno a telefonní číslo.Jméno / ikona telefonu		Servisní kontakt 10:34do,PoKontakt 1Jméno : Bryan Adams8: 08812345678Vybrat [-]Upravit
	Zadejte jméno a číslo.Jméno kontaktu: písmena a až z.Číslo kontaktu: 1 až 9		Kontakt-1ABC/abc 0-9/JinéABCDEFGHIJKLMNOPQR Mez.STUVWXYZ abcdefghi Zpětjklmnopqr stuvwxyz Potvr<->Vybrat [-]VstupČíslo:1 2 3 (4 5 6 )7 8 9 - Zpět* 0 # Potvr<->Vybrat [-]Vstup

K zajištění optimální výkonnosti systému je nutné pravidelné čištění. Porad'te se s autorizovaným prodejcem.

• Pred čištěním odpojte přívod napájení.
• Nepoužívejte benzín, ředidlo a čisticí prášek.
• Používejte pouze mýdlo (≈ pH7) nebo neutrální detergent pro domácnost.
• Nepoužívejte vodu teplejší než 40 °C.

Vnitřní jednotka

• Nestříkejte vodu přímo na jednotku.
  Jednotku pouze otírejte měkkým suchým hadříkem.

• Zabraňte nárazu do skla tvrdými a ostrými předměty. Jinak hrozí poškození zařízení.
• Zkontrolujte, zda je tlak vody je v mezích 0,05 až 0,3 MPa (0,1 MPa = 1 bar).
• Pokud je tlak vody vyšší, porad'te se s autorizovaným prodejcem.

Kontrola

• Abyste zajistili optimální výkon jednotek, je třeba, aby autorizovaný prodejce pravidelně prováděl sezónní prohlídky jednotek, vodního filtru a kabeláže. Ohledně údržby se poradťe s autorizovaným prodejcem.
• Odstraňujte jakákoli ucpání vstupu a výstupu venkovní jednotky.

Pokud zařízení delší dobu nebudete používat

- Odpojte přívod napájení.

Vodní filtr

• Vodní filtr čistěte nejméně jednou ročně. Jinak hrozí zanesení fi ltru a porucha systému. Porad'te se s autorizovaným prodejcem.

Venkovní jednotka

• Neblokujte vstup a výstup vzduchu. Jinak hrozí snížení výkonu nebo porucha systému. Odstraňte překážku omezující výměnu vzduchu.
• Pokud sněží, ometejte a odstraňujte z venkovní jednotky sníh, aby nedošlo k ucpání vstupu a výstupu vzduchu.

Kdy systém nelze používat

a poté se poradte s autorizovaným prodejcem, pokud nastane cokoli z níže uvedeného:

• Abnormálně hlučný provoz.
• Do dálkového ovládače se dostala voda/cizí částice.
• Únik vody z vnitřní jednotky.
• Časté vypínání jističe.
• Napájecí kabel se nadměrně ohřívá.

Následující příznaky neznamenají závadu.

Příznak Příčina
Zvuk vody protékající systémem.	Průtok chladiva jednotkou.
Prodleva několik minut po restartování.	Jde o prodlevu chránící kompresor.
Voda/pára z venkovní jednotky.	Dochází ke kondenzaci na trubkách nebo odpařování z trubek.
Pára se objevuje, pokud je venkovní jednotka v režimu topení.	Příčinou je odmražování tepelného výměníku.
Venkovní jednotka nefunguje.	Příčinou je ochrana integrovaná v systému pro případ, že se venkovní teplota dostane mimo provozní rozsah.
Systém se vypne.	Příčinou je ochrana integrovaná v systému. Pokud teplota vstupní vody klesne pod 10 °C, vypne se kompresor a zapne se záložní topení pro zásobník.
Systém se spouští jen obtížně.	Pokud se současně ohřívá panel i podlaha, může klesnout teplota teplé vody a tím klesne topný výkon systému.Při nízké teplotě venkovního vzduchu může ohřev systému trvat déle.Výstup nebo vstup venkovní jednotky je zablokován, například sněhem.Při nízké nastavené teplotě výstupní vody může ohřev systému trvat déle.
Systém se nezahřeje okamžitě.	Ohřev systému chvíli trvá, pokud je voda zpočátku studená.
Pokud bylo záložní topení pro zásobník vypnuto, automaticky se ZAPNE.	Příčinou je ochrana integrovaná v tepelném výměníku vnitřní jednotky.
Systém se automaticky zapne i když není nastaven časovač.	Byl nastaven časovač sterilizace.
Hlasitý průtok chladiva po dobu několika minut.	Příčinou je aktivace odmražování při venkovní teplotě nižší než -10 °C.
*1 Režim CHLAZENÍ není k dispozici.	Systém je blokován, dostupný je pouze režim TOPENÍ.

Než zavoláte servis, zkontrolujte níže uvedené.

Příznak Kontrola
Provoz v režimu TOPENÍ/^*1 CHLAZENÍ neprobíhá efektivně.	Nastavte správně teplotu.Zavřete ventil ohřívače/chladiče panelu.Odstraňte ucpání vstupu a výstupu venkovní jednotky.
Hlučný provoz.	Vnitřní nebo venkovní jednotka nebyla instalována vodorovně.Správně zavřete víko.
Systém správně nefunguje.	Zásah/aktivace jističe.
Provozní LED nesvítí nebo se nicnezobrazuje na dálkovém ovladači.	Napájení pracuje správně nebo došlo k výpadku elektřiny.

Následuje přehled chybových kódů, které se mohou objevit na displeji, pokud nastal problém s nastavením nebo provozem systému.

Zobrazí-li se na displeji chybový kód jako v příkladu níže, zavolejte na číslo uložené v dálkovém ovladači nebo nejbližšímu oprávněnému instalačnímu technikovi.

Všechny spínače jsou vypnuty, kromě a.

Číslo chyby

Č. chyby Vysvětlení
H12	Nesoulad kapacity
H15	Chyba čidla kompresoru
H20	Chyba oběhového čerpadla
H23	Chyba čidla chladivového okruhu
H27	Chyba servisního ventilu
H28	Chyba čidla solárního okruhu
H31	Chyba teplotního bazénového čidla
H36	Chyba čidla vyrovnávací nádrže
H38	Chyba neshody modelu
H42	Ochrana nízkého tlaku
H43	Chyba čidla zóny 1
H44	Chyba čidla zóny 2
H62	Chyba průtoku vody
H63	Chyba čidla nízkého tlaku
H64	Chyba čidla vysokého tlaku
H65	Chyba cirkulace vody při odmražování
H67	Chyba externího termistoru 1
H68	Chyba externího termistoru 2
H70	Abnormální ochrana přetížení záložního topení
H72	Abnormální hodnota snímače zásobníku
H74	Chyba komunikace el. řídici desky
H75	Ochrana při nízké teplotě vody
H76	Chyba komunikace dálk. ovládání - vnitřní jednotky
H90	Abnormální komunikace vnitřní/venkovní jednotky
H91	Abnormální ochrana přetížení topení zásobníku
H95	Chyba napětí připojení
H98	Venkovní ochrana před vysokým tlakem
H99	Vnitřní prevence před zamrznutím výměníku tepla

Č. chyby Vysvětlení
F12	Byl aktivován tlakový spínač
F14	Nedostatečné otačky kompresoru
F15	Zablokování motoru ventilátoru
F16	Celková proudová ochrana
F20	Ochrana před přetížením kompresoru
F22	Ochrana před přetížením tranzistorového modulu
F23	Abnormální operace špičky DC
F24	Chyba chladivového okruhu
F25	*1 Chyba cyklu chlazení/topení
F27	Chyba tlakového spínače
F29	Nízká teplota přehřátí
F30	Chyba teplotního čidla 2 výstupu vody
F32	Vnitřní chyba termostatu
F36	Chyba venkovního teplotního čidla
F37	Chyba teplotního čidla vstup vody
F40	Chyba venkovního teplotního čidla na výtlaku
F41	Chyba kompenzace účiníku
F42	Chyba čidla venkovního tepelného výměníku
F43	Chyba čidla venkovního odmrazování
F45	Chyba teplotního čidla vody na výstupu
F46	Odpojení proudového transformátoru
F48	Chyba teplotního čidla na výstupu výparníku
F49	Chyba teplotního čidla obtoku na výstupu
F95	*1 Chyba vysokého tlaku chlazení

* Některé chybové kódy se nemusí vztahovat k vašemu modelu. Přesné informace vám poskytne autorizovaný prodejce.

*1 Systém je zamčen, nepodporuje režim CHLAZENÍ. Odemčení mohou provést pouze autorizovaní instalační technici nebo servisní partneri.

*2 Zobrazí se pouze pokud je režim CHLAZENÍ odemčen (To znamená, když je k dispozici režim CHLAZENÍ).

Informace, když se připojí k sít'ovému adaptéru (volitelný díl příslušenství)

VAROVÁNÍ

Před použitím zkontrolujte bezpečnost v oblasti tepelného systému vzduch-voda. Ověřte si před zahájením provozu, zda v okolí jsou lidé a živá příroda.

Nesprávný provoz způsobený nedodržením pokynů může způsobit újmu a poškození.

Před zahájením provozu si ověřte následující (uvnitř budov)

- Stav nastavení časovače. Nepředvídatelné zapnutí/vypnutí může způsobit závažné poranění osob nebo škodu na živé přírodě.

Před zahájením provozu a během něj si ověřte následující (vně budov)

- Pokud je známo, že se někdo v objektu nachází, oznamte osobě z vnějšku před vlastní činností, že bude probíhat nastavení provozu.

Cílem je zabránit náhlému šoku pro osobu a jakémukoliv závažném zdravotnímu problému způsobenému změnou provozu.

• Nepoužívejte toto zařízení v případě, že je v objektu dítě, tělesně postižená osoba nebo starší osoba, která není schopna sama zařízení v objektu obsluhovat.
• Často kontrolujte nastavení a provozní stav.
• Když se objeví chybový kód, zastavte provoz a konzultujte autorizovaného prodejce nebo specialistu.

Před použitím si ověřte

• Systém nemusí být použitelný za špatných podmínek pro komunikaci. Po provozu zkontrolujte „Provozní stav“ na displeji použití. Při dálkové obsluze může nastat následující situace.
• Nemůže pracovat, provozní čas se nezobrazí.
• Provoz voda–vzduch se nezobrazí, pokud je obsluha nastavena vně objektu.
• Doporučuje se uzamknout obrazovku na chytrém telefonu, aby nedošlo k chybné obsluze.
• Nepoužívejte jiný dálkový ovladačkomunikační a obslužné zařízení, které nestanovil autorizovaný prodejce nebo specialista.
• Používejte podle smluvních „Podmínky služby“ a „Nakládání s osobními údaji“ Panasonic Smart Application.
• Při dlouhodobém nepoužívání Panasonic Smart Application odpojte bezdrátový adaptér od zařízení.

Informace ohledně sběru a likvidace zařízení na konci životnosti

Tyto symboly na produktu, obalu anebo v doprovodné dokumentaci znamenají, že použitá elektrická a elektronická zařízení nepatří do běžného domovního odpadu.

Aby byla zajištěna správná likvidace a recyklace použitých výrobků, odevzdávejte je v souladu s národní legislativou na příslušných sběrných místech.

Správnou likvidací produktů přispějete k úspoře cenných přírodních zdrojů a zabráníte potenciálnímu ohrožení lidského zdraví i životního prostředí, které by při nesprávné likvidaci mohlo hrozit.

Více informací o sběru a recyklaci použitých produktů vám poskytne místní úřad, provozovatel systému odvozu odpadu nebo prodejce, u něhož jste produkt zakoupili.

Nesprávná likvidace tohoto odpadu může být pokutována ve shodě s národní legislativou.

Jiní než soukromí uživatelé v EU

Pokud chcete likvidovat elektrické nebo elektronické zařízení, obrat'te se na prodejce nebo dodavatele.

[Informace ohledně likvidace v nečlenských zemích EU]

Tyto symboly platí pouze v EU. Pokud chcete likvidovat elektrické nebo elektronické zařízení, obrat'te se na místní úřad nebo prodejce.

Country Hotline Phone Number	Country Hotline Phone Number
Austria 0800 - 700666 Hungary [phone]
Baltic [phone] Netherlands [phone]
Bulgaria [phone] Norway [phone]
Croatia [phone] Poland [phone]
Czech Republic	[phone]
Denmark	[phone]
Finland	[phone]
France [phone]	UK/Ireland
Germany	0800 - 2002223

Panasonic Corporation
