ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GNA 18V16 Professional BOSCH

Υποδείξεις ασφαλείας Γενικές υποδείξεις ασφαλείας για ηλεκτρικά

Διαβάστε όλες τις υποδείξεις ασφα- λείας, οδηγίες, εικονογραφήσεις και όλα τα τεχνικά στοιχεία, που συ- νοδεύουν αυτό το ηλεκτρικό εργαλείο. Αμέλειες κατά την τήρηση των ακόλουθων υποδείξεων μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς. Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες για κάθε μελλοντική χρήση. Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προει- δοποιητικές υποδείξεις αναφέρεται σε ηλεκτρικά εργαλεία που τροφοδοτούνται από το ηλεκτρικό δίκτυο (με ηλεκτρικό κα- λώδιο) καθώς και σε ηλεκτρικά εργαλεία που τροφοδοτούνται από μπαταρία (χωρίς ηλεκτρικό καλώδιο). Ασφάλεια στο χώρο εργασίας u Διατηρείτε τον χώρο εργασίας καθαρό και καλά φωτι- σμένο. Ρύπανση ή σκοτεινές περιοχές προκαλούν ατυχήμα-

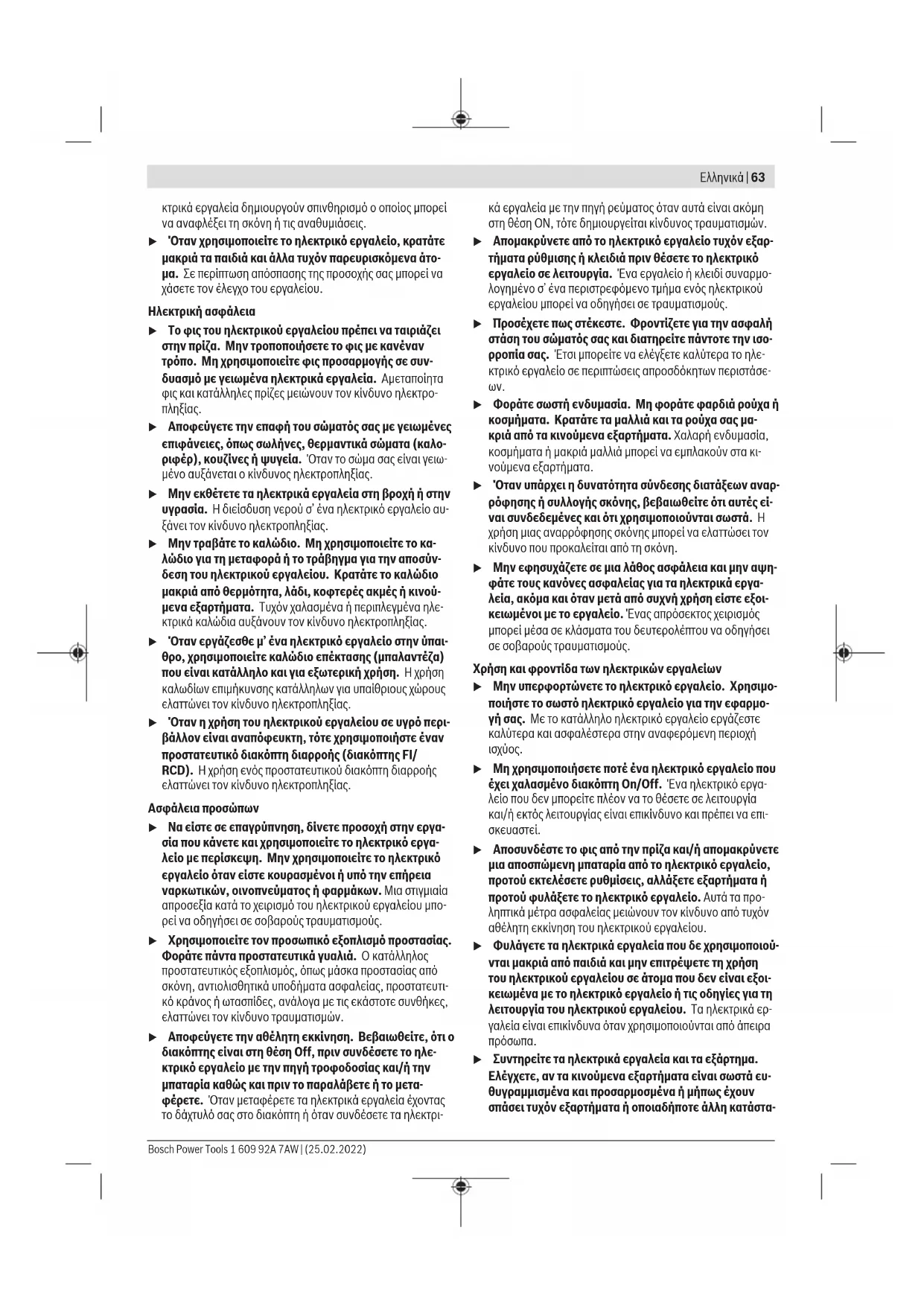

u Μην εργάζεσθε με το ηλεκτρικό εργαλείο σε περιβάλ- λον, όπου υπάρχει κίνδυνος έκρηξης, όπως με την πα- ρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Τα ηλε- 1 609 92A 7AW | (25.02.2022) Bosch Power ToolsΕλληνικά | 63 κτρικά εργαλεία δημιουργούν σπινθηρισμό ο οποίος μπορεί να αναφλέξει τη σκόνη ή τις αναθυμιάσεις. u Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο, κρατάτε μακριά τα παιδιά και άλλα τυχόν παρευρισκόμενα άτο- μα. Σε περίπτωση απόσπασης της προσοχής σας μπορεί να χάσετε τον έλεγχο του εργαλείου. Ηλεκτρική ασφάλεια u Το φις του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Μην τροποποιήσετε το φις με κανέναν τρόπο. Μη χρησιμοποιείτε φις προσαρμογής σε συν- δυασμό με γειωμένα ηλεκτρικά εργαλεία. Αμεταποίητα φις και κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτρο-

u Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες, όπως σωλήνες, θερμαντικά σώματα (καλο- ριφέρ), κουζίνες ή ψυγεία. Όταν το σώμα σας είναι γειω- μένο αυξάνεται ο κίνδυνος ηλεκτροπληξίας. u Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή στην υγρασία. Η διείσδυση νερού σ’ ένα ηλεκτρικό εργαλείο αυ- ξάνει τον κίνδυνο ηλεκτροπληξίας. u Μην τραβάτε το καλώδιο. Μη χρησιμοποιείτε το κα- λώδιο για τη μεταφορά ή το τράβηγμα για την αποσύν- δεση του ηλεκτρικού εργαλείου. Κρατάτε το καλώδιο μακριά από θερμότητα, λάδι, κοφτερές ακμές ή κινού- μενα εξαρτήματα. Τυχόν χαλασμένα ή περιπλεγμένα ηλε- κτρικά καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. u Όταν εργάζεσθε μ’ ένα ηλεκτρικό εργαλείο στην ύπαι- θρο, χρησιμοποιείτε καλώδιο επέκτασης (μπαλαντέζα) που είναι κατάλληλο και για εξωτερική χρήση. Ηχρήση καλωδίων επιμήκυνσης κατάλληλων για υπαίθριους χώρους ελαττώνει τον κίνδυνο ηλεκτροπληξίας. u Όταν η χρήση του ηλεκτρικού εργαλείου σε υγρό περι- βάλλον είναι αναπόφευκτη, τότε χρησιμοποιήστε έναν προστατευτικό διακόπτη διαρροής (διακόπτηςFI/ RCD). Ηχρήση ενός προστατευτικού διακόπτη διαρροής ελαττώνει τον κίνδυνο ηλεκτροπληξίας. Ασφάλεια προσώπων u Να είστε σε επαγρύπνηση, δίνετε προσοχή στην εργα- σία που κάνετε και χρησιμοποιείτε το ηλεκτρικό εργα- λείο με περίσκεψη. Μην χρησιμοποιείτε το ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια στιγμιαία απροσεξία κατά το χειρισμό του ηλεκτρικού εργαλείου μπο- ρεί να οδηγήσει σε σοβαρούς τραυματισμούς. u Χρησιμοποιείτε τον προσωπικό εξοπλισμό προστασίας. Φοράτε πάντα προστατευτικά γυαλιά. Ο κατάλληλος προστατευτικός εξοπλισμός, όπως μάσκα προστασίας από σκόνη, αντιολισθητικά υποδήματα ασφαλείας, προστατευτι- κό κράνος ή ωτασπίδες, ανάλογα με τις εκάστοτε συνθήκες, ελαττώνει τον κίνδυνο τραυματισμών. u Αποφεύγετε την αθέλητη εκκίνηση. Βεβαιωθείτε, ότι ο διακόπτης είναι στη θέση Off, πριν συνδέσετε το ηλε- κτρικό εργαλείο με την πηγή τροφοδοσίας και/ή την μπαταρία καθώς και πριν το παραλάβετε ή το μετα- φέρετε. Όταν μεταφέρετε τα ηλεκτρικά εργαλεία έχοντας το δάχτυλό σας στο διακόπτη ή όταν συνδέσετε τα ηλεκτρι- κά εργαλεία με την πηγή ρεύματος όταν αυτά είναι ακόμη στη θέση ΟΝ, τότε δημιουργείται κίνδυνος τραυματισμών. u Απομακρύνετε από το ηλεκτρικό εργαλείο τυχόν εξαρ- τήματα ρύθμισης ή κλειδιά πριν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία. Ένα εργαλείο ή κλειδί συναρμο- λογημένο σ’ ένα περιστρεφόμενο τμήμα ενός ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε τραυματισμούς. u Προσέχετε πως στέκεστε. Φροντίζετε για την ασφαλή στάση του σώματός σας και διατηρείτε πάντοτε την ισο- ρροπία σας. Έτσι μπορείτε να ελέγξετε καλύτερα το ηλε- κτρικό εργαλείο σε περιπτώσεις απροσδόκητων περιστάσε-

u Φοράτε σωστή ενδυμασία. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά και τα ρούχα σας μα- κριά από τα κινούμενα εξαρτήματα. Χαλαρή ενδυμασία, κοσμήματα ή μακριά μαλλιά μπορεί να εμπλακούν στα κι- νούμενα εξαρτήματα. u Όταν υπάρχει η δυνατότητα σύνδεσης διατάξεων αναρ- ρόφησης ή συλλογής σκόνης, βεβαιωθείτε ότι αυτές εί- ναι συνδεδεμένες και ότι χρησιμοποιούνται σωστά. Η χρήση μιας αναρρόφησης σκόνης μπορεί να ελαττώσει τον κίνδυνο που προκαλείται από τη σκόνη. u Μην εφησυχάζετε σε μια λάθος ασφάλεια και μην αψη- φάτε τους κανόνες ασφαλείας για τα ηλεκτρικά εργα- λεία, ακόμα και όταν μετά από συχνή χρήση είστε εξοι- κειωμένοι με το εργαλείο. Ένας απρόσεκτος χειρισμός μπορεί μέσα σε κλάσματα του δευτερολέπτου να οδηγήσει σε σοβαρούς τραυματισμούς. Χρήση και φροντίδα των ηλεκτρικών εργαλείων u Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Χρησιμο- ποιήστε το σωστό ηλεκτρικό εργαλείο για την εφαρμο- γή σας. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και ασφαλέστερα στην αναφερόμενη περιοχή

u Μη χρησιμοποιήσετε ποτέ ένα ηλεκτρικό εργαλείο που έχει χαλασμένο διακόπτη On/Off. Ένα ηλεκτρικό εργα- λείο που δεν μπορείτε πλέον να το θέσετε σε λειτουργία και/ή εκτός λειτουργίας είναι επικίνδυνο και πρέπει να επι-

u Αποσυνδέστε το φις από την πρίζα και/ή απομακρύνετε μια αποσπώμενη μπαταρία από το ηλεκτρικό εργαλείο, προτού εκτελέσετε ρυθμίσεις, αλλάξετε εξαρτήματα ή προτού φυλάξετε το ηλεκτρικό εργαλείο. Αυτά τα προ- ληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο από τυχόν αθέλητη εκκίνηση του ηλεκτρικού εργαλείου. u Φυλάγετε τα ηλεκτρικά εργαλεία που δε χρησιμοποιού- νται μακριά από παιδιά και μην επιτρέψετε τη χρήση του ηλεκτρικού εργαλείου σε άτομα που δεν είναι εξοι- κειωμένα με το ηλεκτρικό εργαλείο ή τις οδηγίες για τη λειτουργία του ηλεκτρικού εργαλείου. Τα ηλεκτρικά ερ- γαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα

u Συντηρείτε τα ηλεκτρικά εργαλεία και τα εξάρτημα. Ελέγχετε, αν τα κινούμενα εξαρτήματα είναι σωστά ευ- θυγραμμισμένα και προσαρμοσμένα ή μήπως έχουν σπάσει τυχόν εξαρτήματα ή οποιαδήποτε άλλη κατάστα- Bosch Power Tools 1 609 92A 7AW | (25.02.2022)64 | Ελληνικά ση, η οποία επηρεάζει τη λειτουργία του ηλεκτρικού ερ- γαλείου. Σε περίπτωση βλάβης, επισκευάστε το ηλε- κτρικό εργαλείο πριν τη χρήση. Η κακή συντήρηση των ηλεκτρικών εργαλείων αποτελεί αιτία πολλών ατυχημάτων. u Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά. Προσεκτικά συντηρημένα κοπτικά εργαλεία σφηνώνουν δυσκολότερα και οδηγούνται ευκολότερα. u Χρησιμοποιείτε τα ηλεκτρικά εργαλεία τα εξαρτήματα κτλ. σύμφωνα με αυτές τις οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και τις εργασίες που πρέπει να εκτελεστούν. Η χρησιμοποίηση των ηλεκτρι- κών εργαλείων για εργασίες που δεν προβλέπονται γι’ αυτά μπορεί να δημιουργήσει επικίνδυνες καταστάσεις. u Διατηρείτε τις λαβές και τις επιφάνειες λαβής στεγνές, καθαρές και ελεύθερες από λάδι και γράσο. Οι ολισθη- ρές λαβές και επιφάνειες λαβής δεν επιτρέπουν κανέναν ασφαλή χειρισμό και έλεγχο του ηλεκτρικού εργαλείου σε τυχόν απρόβλεπτες καταστάσεις. Προσεκτικός χειρισμός και χρήση εργαλείων μπαταρίας u Επαναφορτίζετε μόνο με τον φορτιστή που καθορίζεται από τον κατασκευαστή. Ένας φορτιστής που είναι κα- τάλληλος μόνο για ένα συγκεκριμένο τύπο μπαταριών δη- μιουργεί κίνδυνο πυρκαγιάς όταν χρησιμοποιηθεί για άλλες

u Χρησιμοποιείτε τα ηλεκτρικά εργαλεία μόνο με τις ειδι- κά σχεδιασμένες μπαταρίες. Η χρήση άλλων μπαταριών μπορεί να οδηγήσει σε τραυματισμούς και να δημιουργήσει κίνδυνο πυρκαγιάς. u Όταν η μπαταρία δε χρησιμοποιείται, κρατήστε την μα- κριά από άλλα μεταλλικά αντικείμενα, όπως συνδετή- ρες χαρτιών, νομίσματα, κλειδιά, καρφιά, βίδες ή άλλα μικρά μεταλλικά αντικείμενα που μπορούν να βραχυκυ- κλώσουν τις επαφές της μπαταρίας. Ένα βραχυκύκλωμα των επαφών της μπαταρίας μπορεί να προκαλέσει τραυματι- σμούς ή φωτιά. u Μια τυχόν εσφαλμένη χρήση μπορεί να οδηγήσει σε διαρροή υγρών από την μπαταρία. Αποφεύγετε κάθε επαφή μ’ αυτά. Σε περίπτωση τυχαίας επαφής ξεπλύνε- τε καλά με νερό. Εάν τα υγρά έρθουν σε επαφή με τα μάτια, ζητήστε επιπλέον ιατρική βοήθεια. Διαρρέοντα υγρά μπαταρίας μπορεί να οδηγήσουν σε ερεθισμούς του δέρματος ή σε εγκαύματα. u Μην χρησιμοποιείτε μπαταρία ή εργαλείο που είναι κα- τεστραμμένο ή τροποποιημένο. Οι χαλασμένες ή τροπο- ποιημένες μπαταρίες μπορεί να παρουσιάσουν μια απρόβλεπτη συμπεριφορά και να οδηγήσουν σε φωτιά, έκρηξη ή σε κίνδυνο τραυματισμού. u Μην εκθέτετε μια μπαταρία ή ένα εργαλείο μπαταρίας σε φωτιά ή σε πολύ υψηλές θερμοκρασίες. Η έκθεση στη φωτιά ή σε θερμοκρασία πάνω από τους 130 °C μπορεί να προκαλέσει έκρηξη. u Τηρείτε όλες τις υποδείξεις για τη φόρτιση και μη φορ- τίζετε την μπαταρία ή το εργαλείο μπαταρίας ποτέ εκτός της περιοχής θερμοκρασίας που αναφέρεται στις οδηγίες λειτουργίας. Η λάθος φόρτιση ή η φόρτιση εκτός της επιτρεπτής περιοχής θερμοκρασίας μπορεί να κατα- στρέψει την μπαταρία και να αυξήσει τον κίνδυνο πυρκα-

u Δώστε το ηλεκτρικό εργαλείο σας για συντήρηση από εξειδικευμένο προσωπικό, χρησιμοποιώντας μόνο γνή- σια ανταλλακτικά. Έτσι εξασφαλίζετε τη διατήρηση της ασφάλειας του ηλεκτρικού εργαλείου. u Μη συντηρείτε ποτέ χαλασμένες μπαταρίες. Κάθε συ- ντήρηση των μπαταριών πρέπει να πραγματοποιείται μόνο από τον κατασκευαστή ή από εξουσιοδοτημένα συνεργεία σέρβις πελατών. Υποδείξεις ασφαλείας για ζουμπάδες u Το ηλεκτρικό εργαλείο δεν είναι κατάλληλο για λει- τουργία ως σταθερό εργαλείο. Δεν επιτρέπεται π.χ. να σφιχτεί σε μια μέγγενη ή να στερεωθεί πάνω σε έναν πάγκο

u Φοράτε προστατευτικά γάντια κατά την εργασία. Στις κομμένες λαμαρίνες δημιουργούνται κοφτερά γρέζια, στα οποία μπορείτε να τραυματιστείτε. u Σε περίπτωση βλάβης ή/και αντικανονικής χρήσης της μπαταρίας μπορεί να εξέλθουν αναθυμιάσεις από την μπαταρία. Η μπαταρία μπορεί να αναφλεγεί ή να εκρα- γεί.Αφήστε να μπει φρέσκος αέρας και επισκεφτείτε έναν γιατρό σε περίπτωση που έχετε ενοχλήσεις. Οι αναθυ- μιάσεις μπορεί να ερεθίσουν τις αναπνευστικές οδούς. u Μην ανοίγετε την μπαταρία. Υπάρχει κίνδυνος βραχυκυ-

u Από αιχμηρά αντικείμενα, όπως π.χ. καρφιά ή κατσαβί- δια ή από εξωτερική άσκηση δύναμης μπορεί να υπο- στεί ζημιά η μπαταρία. Μπορεί να προκληθεί ένα εσωτερι- κό βραχυκύκλωμα με αποτέλεσμα την ανάφλεξη, την εμ- φάνιση καπνού, την έκρηξη ή την υπερθέρμανση της μπα-

u Χρησιμοποιείτε την μπαταρία μόνο σε προϊόντα του κα- τασκευαστή. Μόνο έτσι προστατεύεται η μπαταρία από μια επικίνδυνη υπερφόρτιση. Προστατεύετε την μπαταρία από υπερβολικές θερμοκρασίες, π.χ. ακόμη και από συνεχή ηλιακή ακτινοβολία, φωτιά, ρύπανση, νερό και υγρασία. Υπάρχει κίνδυνος έκρηξης και βρα- χυκυκλώματος. Περιγραφή προϊόντος και ισχύος Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Η μη τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκα- λέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς. Προσέξτε παρακαλώ τις εικόνες στο μπροστινό μέρος των οδη- γιών λειτουργίας. 1 609 92A 7AW | (25.02.2022) Bosch Power ToolsΕλληνικά | 65 Χρήση σύμφωνα με τον προορισμό Το ηλεκτρικό εργαλείο προορίζεται για την κοπή λαμαρινών χωρίς παραμόρφωση του υλικού και είναι κατάλληλο για ίσιες κοπές, εσωτερικά ανοίγματα και στενές καμπύλες. Απεικονιζόμενα στοιχεία Η απαρίθμηση των απεικονιζόμενων στοιχείων αναφέρεται στην απεικόνιση του ηλεκτρικού εργαλείου στη σελίδα γραφι-

(2) Πλήκτρο απασφάλισης της μπαταρίας

(3) Διακόπτης On/Off (4) Βίδα για το στήριγμα της φωλιάς (5) Χειρολαβή (μονωμένες επιφάνειες λαβής) (6) Δακτύλιος O (7) Στήριγμα φωλιάς (8)

(9) Φωλιά (μήτρα) (10) Λαστιχένιο δακτυλίδι της ρικνωτής βίδας (11) Ρικνωτή βίδα για τη φωλιά

Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν πε- ριέχονται στη στάνταρ συσκευασία. Τον πλήρη κατάλογο εξαρτημάτων μπορείτε να τον βρείτε στο πρόγραμμα εξαρτη-

Τεχνικά στοιχεία Ζουμπάς GNA 18V-16 E Κωδικός αριθμός 3601E296.. Ονομαστική τάση V= 18 Αριθμός παλινδρομήσεων χω- ρίς φορτίο n₀ min

Μέγιστο προς κοπή πάχος λα-

mm 1,6 Πλάτος ίχνους κοπής mm 5 Ελάχιστη ακτίνα καμπυλότη-

mm 40 Βάρος κατά EPTA-Proce- dure01:2014 kg 2,1–3,1

Συνιστώμενη θερμοκρασία περιβάλλοντος κατά τη φόρτι-

°C 0…+35 Επιτρεπόμενη θερμοκρασία περιβάλλοντος κατά τη λει-

και σε περίπτωση αποθήκευσης °C –20…+50 Συνιστώμενες μπαταρίες GBA 18V… ProCORE18V… Ζουμπάς GNA 18V-16 E Συνιστώμενοι φορτιστές GAL 18... GAX 18... GAL 36...

Μετρημένος στους 20–25°C με μπαταρίαGBA18V4.0Ah και ανάλογα με την κατάσταση φόρτισης της μπαταρίας καθώς και με τη θερμοκρασία λειτουργίας του εργαλείου B) με βάση χαλυβδόφυλλα έως 400N/mm

C) Ανάλογα με τη χρησιμοποιούμενη μπαταρία D) Περιορισμένη ισχύς στις θερμοκρασίες <0 °C Πληροφορίες για θόρυβο και δονήσεις Τιμές εκπομπής θορύβου υπολογισμένες κατά EN62841‑2‑8. Η σταθμισμένη Α ηχητική στάθμη του ηλεκτρικού εργαλείου ανέρχεται τυπικά στις ακόλουθες τιμές: Στάθμη ηχητικής πίε- σης 87dB(A), στάθμη ηχητικής ισχύος 98dB(A). Ανασφάλεια K = 3dB. Φοράτε προστασία ακοής! Συνολικές τιμές ταλαντώσεων a

(διανυσματικό άθροισμα τριών κατευθύνσεων) και ανασφάλεια K υπολογισμένες κατάEN62841‑2‑8:

Η στάθμη κραδασμών και η τιμή εκπομπής θορύβου που ανα- φέρονται σ’ αυτές τις οδηγίες έχουν μετρηθεί σύμφωνα με μια τυποποιημένη μέθοδο μέτρησης και μπορούν να χρησιμοποιη- θούν στη σύγκριση των διαφόρων ηλεκτρικών εργαλείων. Εί- ναι επίσης κατάλληλες για μια προσωρινή εκτίμηση της εκπο- μπής κραδασμών και θορύβου. Η αναφερόμενη στάθμη κραδασμών και τιμή εκπομπής θορύ- βου αντιπροσωπεύουν τις βασικές χρήσεις του ηλεκτρικού ερ- γαλείου. Σε περίπτωση όμως που το ηλεκτρικό εργαλείο χρησι- μοποιηθεί διαφορετικά με μη προτεινόμενα εξαρτήματα ή χω- ρίς επαρκή συντήρηση, τότε η στάθμη κραδασμών και η τιμή εκπομπής θορύβου αποκλίνουν. Αυτό μπορεί να αυξήσει ση- μαντικά την εκπομπή κραδασμών και θορύβου κατά τη συνολι- κή διάρκεια του χρόνου εργασίας. Για την ακριβή εκτίμηση των εκπομπών κραδασμών και θορύ- βου θα πρέπει να λαμβάνονται επίσης υπόψη και οι χρόνοι κα- τά τη διάρκεια των οποίων το εργαλείο είναι απενεργοποιη- μένο ή λειτουργεί, χωρίς όμως στην πραγματικότητα να χρησι- μοποιείται. Αυτό μπορεί να μειώσει σημαντικά τις εκπομπές κραδασμών και θορύβου κατά τη συνολική διάρκεια του χρόνου εργασίας. Γι’ αυτό, πριν αρχίσουν οι επιπτώσεις των κραδασμών, πρέπει να καθορίζετε συμπληρωματικά μέτρα ασφαλείας για την προ- στασία του χειριστή όπως: Συντήρηση του ηλεκτρικού εργαλεί- ου και των εξαρτημάτων που χρησιμοποιείτε, διατήρηση ζε- στών των χεριών, οργάνωση της εκτέλεσης των διάφορων ερ-

Η εταιρείαBosch πουλάει εργαλεία μπαταρίας επίσης και χω- ρίς μπαταρία. Εάν στα υλικά παράδοσης του ηλεκτρικού εργα- λείου σας περιλαμβάνεται μια μπαταρία, μπορείτε να το βρείτε στη συσκευασία. Bosch Power Tools 1 609 92A 7AW | (25.02.2022)66 | Ελληνικά Φόρτιση μπαταρίας u Χρησιμοποιείτε μόνο τους φορτιστές που αναφέρονται στα Τεχνικά στοιχεία. Μόνο αυτοί οι φορτιστές είναι εναρ- μονισμένοι με την μπαταρία ιόντων λιθίου (Li-Ion) που χρη- σιμοποιείται στο ηλεκτρικό σας εργαλείο. Υπόδειξη: Οι μπαταρίες ιόντων λιθίου λόγω διεθνών κανονι- σμών μεταφοράς παραδίδονται μερικώς φορτισμένες. Για την εξασφάλιση της πλήρους ισχύος της μπαταρίας, φορτίστε την μπαταρία πλήρως πριν την πρώτη χρήση. Τοποθέτηση της μπαταρίας Τοποθετήστε τη φορτισμένη μπαταρία στην υποδοχή της μπα- ταρίας, μέχρι να ασφαλίσει. Αφαίρεση της μπαταρίας Για να αφαιρέσετε την μπαταρία πατήστε το πλήκτρο απα- σφάλισης της μπαταρίας και τραβήξτε την μπαταρία έξω. Μην εφαρμόσετε εδώ καμία βία. Η μπαταρία διαθέτει 2 βαθμίδες ασφάλισης, οι οποίες πρέπει να εμποδίζουν την πτώση της μπαταρίας, όταν πατηθεί κατά λάθος το πλήκτρο απασφάλισης της μπαταρίας. Όταν η μπατα- ρία είναι τοποθετημένη μέσα στο ηλεκτρικό εργαλείο, παρα- μένει στη σωστή θέση χάρη στην πίεση ενός ελατηρίου. Ένδειξη της κατάστασης φόρτισης της μπαταρίας Οι πράσινες φωτοδίοδοι (LED) της ένδειξης της κατάστασης φόρτισης της μπαταρίας δείχνουν την κατάσταση φόρτισης της μπαταρίας . Για λόγους ασφαλείας η εξακρίβωση της κατάστα- σης φόρτισης είναι δυνατή μόνο σε περίπτωση ακινητοποίησης του ηλεκτρικού εργαλείου. Πατήστε το πλήκτρο για την ένδειξη της κατάστασης φόρτισης ή , για να εμφανίσετε την κατάσταση φόρτισης. Αυτό εί- ναι επίσης δυνατό σε περίπτωση που έχει αφαιρεθεί η μπατα-

Όταν μετά το πάτημα του πλήκτρου για την ένδειξη της κα- τάστασης φόρτισης δεν ανάβει καμία φωτοδίοδος (LED), η μπαταρία είναι ελαττωματική και πρέπει να αντικατασταθεί. Τύπος μπαταρίας GBA 18V... Φωτοδίοδος (LED) Χωρητικότητα Διαρκές φως 3×πράσινο 60–100% Διαρκές φως 2×πράσινο 30–60% Διαρκές φως 1×πράσινο 5–30% Αναβοσβήνον φως 1×πράσινο 0–5% Τύπος μπαταρίας ProCORE18V... Φωτοδίοδος (LED) Χωρητικότητα Διαρκές φως 5×πράσινο 80–100% Διαρκές φως 4×πράσινο 60–80% Φωτοδίοδος (LED) Χωρητικότητα Διαρκές φως 3×πράσινο 40–60% Διαρκές φως 2×πράσινο 20–40% Διαρκές φως 1×πράσινο 5–20% Αναβοσβήνον φως 1×πράσινο 0–5% Υποδείξεις για τον άριστο χειρισμό της μπαταρίας Προστατεύετε την μπαταρία από υγρασία και νερό. Αποθηκεύετε την μπαταρία μόνο σε μια περιοχή θερμοκρασίας από –20 °C έως 50 °C. Μην αφήνετε για παράδειγμα την μπα- ταρία το καλοκαίρι μέσα στο αυτοκίνητο. Καθαρίζετε κάπου-κάπου τις σχισμές αερισμού της μπαταρίας με ένα μαλακό, καθαρό και στεγνό πινέλο. Ένας σημαντικά μειωμένος χρόνος λειτουργίας μετά τη φόρτι- ση σημαίνει ότι η μπαταρία εξαντλήθηκε και πρέπει να αντικα-

Προσέξτε στις υποδείξεις απόσυρσης.

Θέση σε λειτουργία Ενεργοποίηση/απενεργοποίηση Για την ενεργοποίηση του ηλεκτρικού εργαλείου σπρώξτε τον διακόπτη On/Off(3) προς τα εμπρός, έτσι ώστε στον διακόπτη να εμφανίζεται I. Για την απενεργοποίηση του ηλεκτρικού εργαλείου σπρώξτε τον διακόπτη On/Off(3) προς τα πίσω, έτσι ώστε στον δια- κόπτη να εμφανίζεται 0. Προστασία από αθέλητη επανεκκίνηση Η προστασία από αθέλητη επανεκκίνηση εμποδίζει την ανε- ξέλεγκτη εκκίνηση του ηλεκτρικού εργαλείου μετά από μια διακοπή του ηλεκτρικού ρεύματος. Για την επαναλειτουργία θέστε τον διακόπτη On/Off(3) στην απενεργοποιημένη θέση και ενεργοποιήστε ξανά το ηλεκτρικό

Ομαλή εκκίνηση Η ηλεκτρονική ομαλή εκκίνηση περιορίζει τη ροπή στρέψης κατά τη θέση σε λειτουργία και αυξάνει έτσι τη διάρκεια ζωής του κινητήρα. Αλλαγή της κατεύθυνσης κοπής Για την αλλαγή της κατεύθυνσης κοπής μπορείτε να στρέψετε το στήριγμα της φωλιάς(7) σε τρεις κάθε φορά κατά 90° μετα- τοπισμένες θέσεις. Η κατεύθυνση κοπής προς τα πίσω (με φο- ρά προς το περίβλημα) δεν είναι εφικτή. Για την περιστροφή του στηρίγματος της φωλιάς(7) λύστε τη βίδα(4) τόσο, ώσπου να μπορείτε να περιστρέψετε το στήριγ- μα της φωλιάς. Στρέψτε το κατά 90° ως προς τον διαμήκη άξο- να του ηλεκτρικού εργαλείου προς τα δεξιά ή προς τα αριστε-

Προσέξτε, να πιάνει η βίδα(4) στην οπή του στηρίγματος της φωλιάς(7). Σφίξτε τη βίδα σταθερά. 1 609 92A 7AW | (25.02.2022) Bosch Power ToolsΕλληνικά | 67 Υποδείξεις εργασίας u Αφαιρείτε την μπαταρία από το ηλεκτρικό εργαλείο πριν από κάθε εργασία στο ηλεκτρικό εργαλείο (π.χ. συντήρηση, αλλαγή εξαρτημάτων κλπ.) καθώς και κατά την μεταφορά του και τη φύλαξή του. Σε περίπτωση αθέλητης ενεργοποίησης του διακόπτη ON/OFF υπάρχει κίνδυνος τραυματισμού. u Το ηλεκτρικό εργαλείο δεν είναι κατάλληλο για λει- τουργία ως σταθερό εργαλείο. Δεν επιτρέπεται π.χ. να σφιχτεί σε μια μέγγενη ή να στερεωθεί πάνω σε έναν πάγκο

u Φοράτε προστατευτικά γάντια κατά την εργασία. Στις κομμένες λαμαρίνες δημιουργούνται κοφτερά γρέζια, στα οποία μπορείτε να τραυματιστείτε. u Προσοχή κατά τη χρήση με τα γρέζια κοπής. Τα γρέζια έχουν κοφτερές αιχμές και μπορεί να σας τραυματίσουν. Οδηγείτε το ηλεκτρικό εργαλείο στο υπό κατεργασία τεμάχιο μόνο, όταν αυτό βρίσκεται σε λειτουργία. Κρατάτε το ηλεκτρι- κό εργαλείο πάντοτε κάθετα στην επιφάνεια της λαμαρίνας χω- ρίς να το γέρνετε. Η κοπή διεξάγεται όταν το έμβολο κινείται προς τα κάτω. Οδη- γείτε το εργαλείο ομοιόμορφα και με ελαφριά προώθηση προς την κατεύθυνση κοπής. Η πολύ ισχυρή προώθηση μειώνει ση- μαντικά τη διάρκεια ζωής του τοποθετημένου εργαλείου και μπορεί να προξενήσει ζημιά στο ηλεκτρικό εργαλείο. Το ηλεκτρικό εργαλείο εργάζεται ομαλότερα αν το αναση- κώνετε λίγο όταν κόβετε. Σε περίπτωση που κατά την κοπή σφηνώσει το έμβολο, τότε θέστε το ηλεκτρικό εργαλείο εκτός λειτουργίας, λαδώστε ελαφρά το έμβολο και αφαιρέστε την τάση από την λαμαρίνα. Μην ασκήσετε βία γιατί μπορεί να υποστούν βλάβη το έμβολο και η φωλιά. Μέγιστο πάχος της υπό κοπή λαμαρίνας Το μέγιστο προς κοπή πάχος λαμαρίνας d max εξαρτάται από την αντοχή του προς επεξεργασία υλικού. Με το ηλεκτρικό εργαλείο μπορείτε να κόψετε λαμαρίνες με τα εξής μέγιστα πάχη: Υλικό μέγ. αντοχή (N/mm

0,7 Αλουμίνιο 200 2,0 Λίπανση/Ψύξη του εμβόλου Για την παράταση της διάρκειας ζωής του εμβόλου(8), πρέπει να χρησιμοποιείτε ένα λιπαντικό με καλή λειτουργία ψύξης (π.χ. λάδι κοπής). Εφαρμόστε στην επάνω πλευρά της λαμαρίνας κατά μήκος της σχεδιαζόμενης γραμμής κοπής ένα ίχνος λιπαντικού. Κοπή κατά μήκος ίχνους ή με πατρόν Οι ίσιες κοπές διεξάγονται ευκολότερα όταν οδηγείτε το ηλε- κτρικό εργαλείο κατά μήκος ενός χάρακα. Η διεξαγωγή περιφερειακών τομών γίνεται με οδήγηση του ηλεκτρικού εργαλείου κατά μήκος ενός πατρόν. Για εσωτερικά ανοίγματα είναι απαραίτητο ένα προτρύπημα με διάμετρο 22mm. Προστασία από υπερφόρτωση σε εξάρτηση από τη θερμοκρασία Σε περίπτωση χρήσης σύμφωνα με το σκοπό προορισμού το ηλεκτρικό εργαλείο δεν μπορεί να υπερφορτωθεί. Σε περίπτω- ση πολύ ισχυρού φορτίου ή εγκατάλειψης της επιτρεπόμενης περιοχής θερμοκρασίας της μπαταρίας μειώνεται ο αριθμός των παλινδρομήσεων ή απενεργοποιείται το ηλεκτρικό εργα- λείο. Σε περίπτωση μειωμένου αριθμού παλινδρομήσεων λει- τουργεί ξανά το ηλεκτρικό εργαλείο μετά την επίτευξη της επι- τρεπτής θερμοκρασίας της μπαταρίας με πλήρη αριθμό παλιν- δρομήσεων. Σε περίπτωση αυτόματης απενεργοποίησης, απε- νεργοποιήστε το ηλεκτρικό εργαλείο, αφήστε την μπαταρία να κρυώσει και ενεργοποιήστε ξανά το ηλεκτρικό εργαλείο. Συντήρηση και σέρβις Συντήρηση και καθαρισμός u Αφαιρείτε την μπαταρία από το ηλεκτρικό εργαλείο πριν από κάθε εργασία στο ηλεκτρικό εργαλείο (π.χ. συντήρηση, αλλαγή εξαρτημάτων κλπ.) καθώς και κατά την μεταφορά του και τη φύλαξή του. Σε περίπτωση αθέλητης ενεργοποίησης του διακόπτη ON/OFF υπάρχει κίνδυνος τραυματισμού. u Να διατηρείτε το ηλεκτρικό εργαλείο και τις σχισμές αε- ρισμού πάντοτε σε καθαρή κατάσταση για να μπορείτε να εργάζεσθε καλά και με ασφάλεια. Καθαρίζετε και λαδώνετε το έμβολο(8) και τη φωλιά(9) κάθε 3 ώρες λειτουργίας. Σε περίπτωση φθοράς να αλλάζετε έγκαιρα το έμβολο και τη φωλιά, επειδή έτσι τα κοφτερά εξαρτήματα έχουν καλύτερη κοπτική απόδοση και προστατεύουν το ηλεκτρικό εργαλείο. Το έμβολο(8) και η φωλιά(9) δεν επιτρέπεται να επανατροχι-

Αλλαγή φωλιάς Ξεβιδώστε τη ρικνωτή βίδα(11) από το στήριγμα της φωλιάς(7). Αφαιρέστε τη φωλιά(9). Καθαρίστε ενδεχομένως το στήριγμα της φωλιάς(7). Τοποθε- τήστε μια νέα, καλά λαδωμένη φωλιά(9) στο στήριγμα της φωλιάς. Προσέξτε την κατεύθυνση της πλατιάς πλευράς. Βιδώστε ξανά τη ρικνωτή βίδα(11) με τοποθετημένο λαστι- χένιο δακτυλίδι(10). Σφίξτε τη βίδα με τη βοήθεια ενός κλει- διού εσωτερικού εξαγώνου αντίθετα στην αντίσταση του λαστι- χένιου δακτυλιδιού (3−4Nm). Αλλαγή εμβόλου Λύστε τη βίδα(4) του στηρίγματος της φωλιάς και τραβήξτε το στήριγμα της φωλιάς(7) εντελώς έξω από το περίβλημα. Σπρώξτε το έμβολο(8) στα πλάγια έξω από την υποδοχή και τραβήξτε το έξω προς τα κάτω. Τοποθετήστε ένα νέο, καλά λαδωμένο έμβολο(8) στο αυλάκι της υποδοχής και ευθυγραμμίστε το έτσι, ώστε να είναι κε- ντραρισμένο. Σπρώξτε πίσω το στήριγμα της φωλιάς(7) προσεκτικά πάνω από τη έμβολο ξανά στο περίβλημα. Γυρίστε το στήριγμα της Bosch Power Tools 1 609 92A 7AW | (25.02.2022)68 | Türkçe φωλιάς ανάλογα με την επιθυμητή κατεύθυνση κοπής σε μια από τις τρεις δυνατές θέσεις. Σφίξτε τη βίδα(4) του στηρίγμα- τος της φωλιάς σταθερά. Εξυπηρέτηση πελατών και συμβουλές εφαρμογής Η υπηρεσία εξυπηρέτησης πελατών απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Σχέδια συναρμο- λόγησης και πληροφορίες για τα ανταλλακτικα θα βρείτε επί- σης κάτω από: www.bosch-pt.com Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως τις ερωτήσεις σας για τα προϊόντα μας και τα εξαρτήματά τους. Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωσδήποτε το 10ψήφιο κωδικό αριθμό σύμφωνα με την πι- νακίδα τύπου του προϊόντος.

Robert Bosch A.E. Ερχείας 37 19400 Κορωπί – Αθήνα Τηλ.: 210 5701258 Φαξ: 210 5701283 Email: pt@gr.bosch.com www.bosch.com www.bosch-pt.gr Περαιτέρω διευθύνσεις σέρβις θα βρείτε στην ηλεκτρονική διεύθυνση: www.bosch-pt.com/serviceaddresses

Οι συνιστώμενες μπαταρίες ιόντων λιθίου υπόκεινται στις απαι- τήσεις των επικίνδυνων αγαθών. Οι μπαταρίες μπορούν να με- ταφερθούν οδικώς από τον χρήστη χωρίς άλλους όρους. Όταν, όμως, οι μπαταρίες αποστέλλονται από τρίτους (π.χ. αε- ροπορικώς ή με εταιρία μεταφορών) πρέπει να τηρούνται διάφορες ιδιαίτερες απαιτήσεις για τη συσκευασία και τη σή- μανση. Εδώ πρέπει, κατά την προετοιμασία του τεμαχίου απο- στολής να ζητηθεί οπωσδήποτε και η συμβουλή ενός ειδικού για επικίνδυνα αγαθά. Αποστέλλετε τις μπαταρίες μόνο όταν το περίβλημα είναι άθι- κτο. Κολλάτε τις γυμνές επαφές με κολλητική ταινία και να συ- σκευάζετε την μπαταρία κατά τέτοιο τρόπο, ώστε αυτή να μην κουνιέται μέσα στη συσκευασία. Παρακαλούμε να λαμβάνετε επίσης υπόψη σας και τυχόν πιο αυστηρές εθνικές διατάξεις.

Δήλωση πιστότητας ΕΕ Δηλώνουμε με αποκλειστική μας ευθύνη, ότι τα αναφερόμενα προϊόντα αντιστοιχούν σε όλες τις σχετικές διατάξεις των πιο κάτω αναφερόμενων οδηγιών και κανονισμών και ταυτίζονται με τα ακόλουθα πρότυπα. Τεχνικά έγγραφα στη: *
