LIETOŠANAS INSTRUKCIJA GNA 18V16 Professional BOSCH

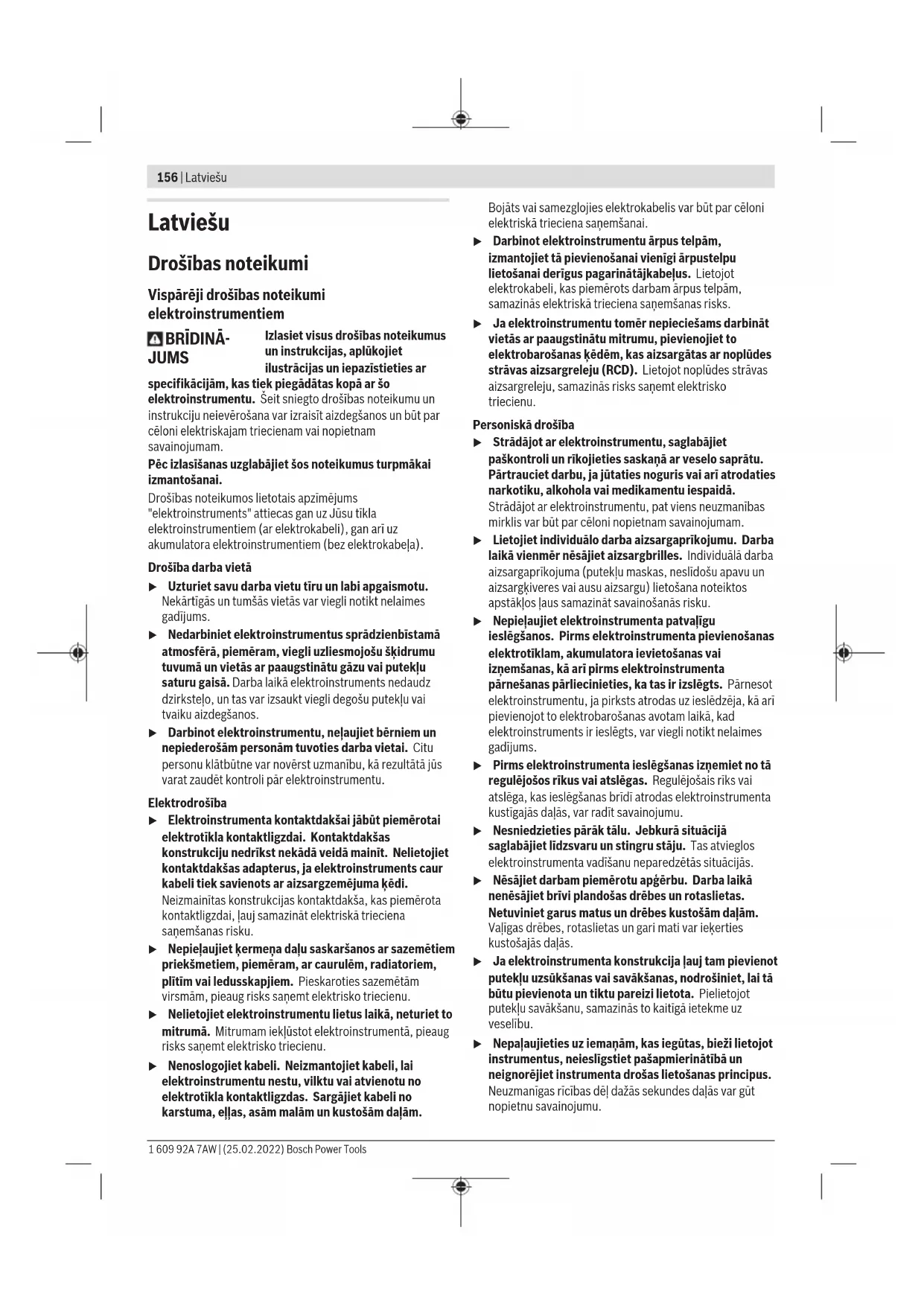

Latviešu Lappuse 156

Tikai tā akumulators tiek pasargats no bistamām parslodzēm.

Sargajiet akumulatoru no karstuma, piemeram, no igstosas atrasanasaues staros, ka ari no uguns, netirumiem, udens un mitruma. Tas var radit spradziena un issleguma briesmas.

Izstrādājuma un tā funkcjju apraksts

Izlasiet drošibas noteikumus un
noradijumus lietosanal. Drošibas noteikumu
un noradijumu neieverošana var izraisit
aizdegsanos un but par celoni elektriskajam
tricienam vai nipnetnam savainojumam.

Nemiet vērā attelus lietosanas pamacibas sakuma dājā.

Paredzêtais pielietojums

Elektroinstruments ir paredzets skarda griesanai bez materiaiia deformacijas; ar ta palidzibu var veidot taisnus griezumus, izgriezumus un liektus griezumus ar mazu liekuma radiusu.

Attelotas sastavdalas

Atteloto sastvDALU numeraci aftbilst numuriem elektroninstrumenta attela, kas nigegt sIustrativaja lappuse.

(1) Akumulators
(2) Akumulatora atbrivosanas taustinsa
(3) lesledzews
(4) Matricas turēṭaja skrūve
(5) Rokturis (ar izolētu noturvīsmu)
(6) Apalais blivgredzens
(7) Matricas turetajs
(8)Cirtnis
(9)Matrica

(10) Rievskruves gumijas gredzens
(11) Matricas rievskrue

a) Seit attelotie vai aprakstitie piederumi neietilpst standarta piegades komplekta. Pilns parskats par izstradajuma piederumiem ir sniegts musu piederumu kataloga.

Tehniskie datum

Izcirtejs GNA 18V-16 E
Izstrādājuma numurs		3601 E29 6..
Nominālais spiegums V=18
Asmens kustūb u biežums brīgaita n。	min-1	1400A)

Izcirtejs GNA 18V-16 E
Maks. grižamā skärda biezumsa)	mm 1,6
Griezuma platums mm 5
Mazakais liekuma rädiuss mm 40
Svars atbilstigi EPTA-Procedure 01: 2014	kg 2,1-3,1	c)
leteicamā apkārtējās vides temperatura uzlădes laikā	°C 0 ... +35
Pielaujamā apkārtējās vides temperatura darbības laikād) un glabāşanas laikā	°C -20 ... +50
leteicamie akumulatori GBA 18V...	ProCORE18V...
leteicamās uzlădes ierices GAL 18...	GAX 18...
	GAL 36...

A) merijums 20-25°C temperaturä ar akumulatoru

GBA 18V 4.0Ah un atkaribā no akumulatora uzlades stavokla, ka ari elektroninstrumenta darba temperaturas

B) terauda skardam ar stipribu lidz 400 N/mm
C) Atkaribā no izmantojama akumulatora
D) Samazinata jauda pie temperaturs < 0^ .

Sajā pamácībā norādītais vibracijas limenis un instrumenta radīta troksna vertiba ir izmerīta atbilstosi standartā noteiktajai procedūrui un var tikt izmantota elektrinodeumentu savstarpejai salidzināsanai. To var izmantotāri vibracijas un troksna radītas papildu slodzes ieprieksejai novertesanai.

Seit noraditais svarstibul limenis un instrumenta radita troksna vertiba ir attiecinama uz elektroninstrumenta galvenajiem pielietojuma veidiem. Ja elektron instruments tiek lietots netipiskiem merkiem, kopar netipiskiem darbinstrumentiem vai nav vajadzigaja veida apkalpots, ta svarstibul limenis un radita troksna vertiba var atskirties no seit noraditajam vertibam. Tas var ieverojam paliinat svarstibu un troksna radito papildu slodzi kopejam darba laika posmam.

Lai precizi izvertetu svarstibu un troksna radito papildu slodzi zinamam darba laika posmam, janem vera ari laiks, kad elektroinstruments ir izslegts vai ari darbojas, tacute faktiski netiek izmantots paredzeta darba veiksanai. Tas var

ieverojami samazinat svarstibu un troksna radito papildu slodzi kopejam darba laika posmam.

Veiciet papildu pasakumus, lai pasargatu stradajoso personu no vibracijas kaitigas iedaribbas, piemeram, savlaicigi veiciet elektrinstrumenta un darbinstrumentu apkalposanu, uzturiet rokas siltas un pareizi planojiet darbu.

Akumulators

Bosch pardod akumulatora elektriskos darbinstrumentus ari bez akumulatora. Tas, vai Jusu elektriska darbinstrumenta piegades komplektacija ir ieklauts akumulators, ir noradits uz iesainojuma.

Akumulatora uzlade

Izmantojet vienigi tehniskajos datos noraditas uzlades icerics. Vienigi si uzlades icerice ir piemerota jusu elektroninstrumenta izmantojamà litija-jonu akumulatora uzladei.

Norade: atbilstosi starptautiskajiem kravu parvadasanas noteikumiem litija jonu akumulatori tiek piegadati dalji uzladetā stavokli. Lai nodrosinatu pilnu akumulatora jaudu, pirms pirmas lietoşanas reizes pilnibā uzladejiet akumulatoru.

Akumulatorai eliksana

levietojiet uzadeto akumulatoru akumulatora stiprinajumā, lidz tas tiek nofiksets.

Akumulatora iznemšana

Lai iznemtu akumulatoru, nospiediet akumulatora atbrivosanas taustinu un izvelciet akumulatoru.

Nedarbojieties ar spiku.

Akumulatoram 2 ir divpakapju fiksators, kas nejauj tam izkrit, kad nejausi nospiez akumulatora atbrivoanas pogu. Kamer akumulators ir ieliktse elektrinstrumenta, to notur atspere.

Akumulatora uzlades pakapes indicators

Akumulatora uzlades pakapes indicatora zaas LEDs diodes parada akumulatora uzlades pakapi. Vadoties no drosibas apsverumiem, uzlades pakape ir nolasama tikai tad, ja elektronstruments atrodas miera stavokli.

Lai nolasitu akumulatora uzlades pakapi, nospiiediet akumulatora uzlades pakapes nolasisanas taustinu vai. Tas iespejams ari tad, ja akumulators ir iznemts no elektroninstrumenta.

Ja péc akumulatora uzlades pakapes nolasianas taustiina nospiesanas neiedegas neviena no uzlades pakapes indicatora LED diodēm, tas nozime, ka akumulators ir bojats un to nepiecesams nomainit.

Akumulatorata tips GBA 18V...

LED Uzlades limenis

Pastavigi deg 3 zalas LED diodes 60-100%

LED Uzlades limenis

Pastavigi deg 2 zalas LED diodes 30-60%

Pastavigi deg 1 za la LED diode 5 - 30%

Mirgo 1 zala LED diode 0 - 5%

Akumulatora tips ProCORE18V...

LED Uzlades limenis

Pastavigi deg 5 zalas LED diodes 80-100%

Pastavigi deg 4 za las LED diodes 60 - 80%

Pastavigi deg 3 zalas LED diodes 40 - 60%

Pastavigi deg 2 zalas LED diodes 20-40%

Pastavigi deg 1 za la LED diode 5 - 20%

Mirgo 1 zaja LED diode 0 - 5%

Pareiza apiesanas ar akumulatoru

Sargajet akumulatoru no mitruma un udens.

Uzglabajiet akumulatoru pie temperaturas no -20^ lidz 50^. Neatstajiet akumulatoru karstuma, piemeram, vasaras laika neatstajiet to automasin.

Laiku pa laikam iztiriet akumulatora ventilacijas atverumus ar mikstu, tiru un sausu otu.

Ja manami samazinas instrumenta daribbas laiks starp akumulatoru uzladem, tas norada, ka akumulators ir nolietojies un to nepiecie'sams nomainit.

levrojiet noradijumus par atbrivoanos no nolietotajiem izstradajumiem.

Lietošana

UzsaKot lietoansu

leslegsana un izslegsana

Lai ieslgetu elektroninstrumentu, pabidiet iesledzeju (3) uz prieksu, lidz blakus tam klust redzams apzimejums I.

Lai izslegtu elektroninstrumentu, pabidiet iesledzeju (3) uz aizmuguri, lidz blakus tam klust redzams apzimejums 0.

Aizardziba pret atkartotu ieslegsanos

Aizardziba pret atkartotu ieslegsanos novers
eletroinstrumenta nekontroletu ieslegsanos, atjaunojoties
sprieguma padevei pec elektrbarosanas partraukuma.
Lai atsaktu darbu, parvietojiet iesledzeju (3) stavokli
"Izslegt" un tad no jauna iesledziet elektroinstrumentu.

Pakapeniska palaisana

Instrumenta ieskrejena laika tga griezes moments tiek elektroniski ierobezots, sadi palielinot dzineja kalposanas laiku.

Griesanas virziana maina

Griesanas virzenu var mainit, pagriezot matricas turetaju (7)

viena no trim iespejamajiem stavokliem, kuru lenkis atskiras

160 | Latviesu

ik par 90^ . Griesana atpakalvirziena (virziena uz instrumenta korpusa aizmuguri) nav iespejama.

Lai pagrieztu matrices turetaju (7), atskruvejiet skruvi (4) tik daudz, lai varetu pagriezt matrices turetaju. Pagrieziet to par 90^ pa labi vai pa kreisi attiecibā pret elektroninstrumenta garenisko asi.

Sekojiet, lai skruve (4) pareizi ivietotos matricas turetaja (7) urbuma. Tad stingri pieskruvejiet skruvi.

Noradijumi darbam

Veicot jebkurus darbus ar elektroinstrumentu (piemeram, apkalposan, darbinstrumentu nomainu utt.), ka ari pirms ta transporteisanas vai uzglabasan vienmier iznemiet no elektroinstrumenta akumulatoru. lesledzeja nejausa nospieesana var izraisit savainojumu.
Elektroinstruments nav paredzets stacionarai izmantoosanal. To nedrikst, piemeram, jestiprinat skruvspiles vai nostiprinat uz darba galda.
Darba laika nesajiet aizarsargcimdus. Griezta skarda malamir asas atskarpes,kas var radit savainojumus.
▶ leverojiet piesardzibu, rikooties ar skaidam, kas veidojas griesanas laikā. Sis skaidas ir loti asas un var radit savainojumus.

Kontaktejiet elektroinstrumentu ar apstradajamo materialu tikai laika, kad tas darbojas. Vienmér turiet elektroninstrumentu perdikulari loksnes virsmai, nenoliecot sanu virziena.

Materia l griesana notiek bridi, kad cirnis kustas lejup. Darba laika vienmeregi parvietojiet elektrinstrumentu griesanas virziena, ieturot nelielu spiedenu. Cenotsies parvietot elektroninstrumentu parak atr, samazinas darbinstrumenta kalposanas laiks un elektronuments var tikt bojats.

Elektroinstruments darbojas klusak, ja griesanas laika tasciek nedaudz celts augsup. Ja cirnis iestregst, izsledziet elektroinstrumentu, nedaudz ieIlojiet cirtni un atbrivojietiespiesto metala loksni. Nelietojiet sim nolukam parak liu speku, jo ta var tikt bojats cirtnis un matrica.

Griežamā materialā maksimalais biezums

Griezama materiama kamsimalais biezums d_max ir atkarigs no materiala stipribas.

Ar elektrinodeumentu var griezt skardu ar sadu maksimalo biezumu:

Materialäls maks. stipriba (N/mm2)	d_max (mm)
téraudam 400	1,6
	600
	800
alumini jam 200	2,0

Cirtna elo'sana un dzesesana

Lai palielinatu cirtna (8) kalposanas laiku, jalieto ellosanas lidzeklis, kam piemit labas dzesejosas ipasibas (piemeram, metalgriesanas alla).

Uzklajiet ellosanas lidzekli uz loksnu materiila virmas paredzetaja griezuma vieta.

Griesana gar izimeto liniju vai ar sablona palidzibu

Veidot taisnu griezumu ir viegliak, ja elektroinstruments tiek virzits gar linealu.

Veidojot liektu griezumu, virziet elektrinstrumentu gar piemerotas formas sablonu.

Lai veidotu iekseju izgriezumu, materiala loksne vispirms jiaizveido prieksurbums ar diametru 22 mm.

Termoatkariga aizsardziba pret parslodzi

Darbinot elektroinstrumentu paredzetaja veidā, to nevar parslogot. Taču pie paaugstinatas slodzes, kā āri gadijumā, ja akumulatora temperatūrī ārpus piēlaujamo vertibu diapazona robezām, elektroinstrumenta darbibas Ātrums samazinas vai āris izsledzas. Ja elektroinstruments darbojas ar samazinatu Ātrumu, tad, akumulatora temperaturai atgriežoties piēlaujamo vertibu robezās, tas atsak darboties ar pilnu Ātrumu. Ja elektroinstruments ir automatiski atsledzies, izsledziet to, nogaidiet, fidz akumulators ir atdzisis, un tad no jauna iesledziet elektroninstrumentu.

Apkalposana unapkope

Apkalposana un tiriisan

Veicot jebkurus darbus ar elektroinstrumentu (piemeram, apkalposanu, darbinstrumentu nomainu utt.), ka ari pirms ta transportesanas vai uzgabasanas vienmer iznemiet no elektroinstrumenta akumulatoru. lesedzeja nejausa nospiešana var izraisit savainojumu.
Lai elektron instruments darbotos drosi un bez atteikumiem, regulari tiriet ta korpusu un ventilacijas atveres.

Veiciet cirtna (8) un matricas (9) tirisanu un elosanu ik pec 3 nostradatajam stundam.

Asu darbinstrumentu izmantošana lauj palielinat griësanas ātrumu un pasargāt instrumentu no bojáumiem, tâpec savlaicigi nomainiet nodilušo cirtni un matricu.

Cirtni (8) un matricu (9) nedrikst akartoti asinat.

Matricas nomina

Izskruvejiet rievskruvi (11) no matrices tureta (7). Iznemiet matricu (9).

Ja nepieiesams,notiriet matricas turetaju7).levietojiet matricas turetaja jaunu, labi ieellotu matricu (9).Sekojiet, lai matrices plakan puse tiktu pareizi izlidzinata.

No jauna ieskruvejiet rievskruvi (11) ar uz tās novietotu gumijas gredzenu (10). Stingri pieskruvejiet skruvi ar seštura stienatslégu, pávarot gumijas gredzena pretestibu (griežot skruvi ar griezes momentu 3-4 Nm).

Cirtna nomina

Atskruvejiet matrices tureta jskruvi (4) un pilnigi izvelciet matrices turetaju (7) no korpusa.

No sāniem izbīdiet cirtni (8) no stiprinājuma un tad to izvelciet, parvietojot lejup.

levietojiet stiprinajuma grope jaunu, labieellotu cirtni (8) un izlidzinit to pret stiprinajuma vidu.

Uzmanigi iebidiem matrices turetaju (7) pari cirnim atpakaielektrinstrumenta korpusa. Pagrieziem matrices turetaju viena no trim iespejamajiem stavokliem, atkaribna no velama griesanas virziena. Tad stingri pieskruvejiet matrices turetaja skruvi (4).

Klientu apkalposanas dienests un konsultacijas par lietošanu

Klientu apkalposanas dienests atbildes uz Jusu jautajumiem par izstradajumu remontu un apkalposanu, ka ari par to rezerves dalam. Kopsalikuma attelus un informaciju par rezerves dalam Jusu varat atrast interneta vietne:

www.bosch-pt.com

Bosch konsultantu grupa palidzes Jums vislabakaja veidarast abildes uz jautajumiem par musu izstradajumiem un topiederumiem.

Pieprasot konsultacijas un pasutot rezerves dalas, noteiktipazinojiet 10 zimju izstradajuma numuru, kas noradits uzizstradajuma markejuma plaksnites.

Latvijas Republaka

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mukusalas iela 97

LV-1004 Riga

Talr.: 67146262

Telefakss:67146263

E-pasts: [e-mail]

Papildu kIclientu apkalposanas dienesta adreses skatiet. seit:

Atbrivoanas no nolietotajiem izstradajumiem

Nolietotie elektroinstrumenti, akumulatori, piederumi un iesainojuma materiä japaklauj otreizejai parstradei apkartejai videi nekaitiga veida.

Neizmetiet nolietotos elektroinstrumentus, akumulatorus un baterijas sadzives atkritumtvertne!

Tikai EK valstim.

Saskaña ar Eiropas Savienibas direktivu 2012/19/ES par nolietotajam elektriskajam un elektroniskajam ericem un sis direktivas atspogulojumiem nacionalaja likumdoñana, lietoşanai nederigi elektroinstrumenti un saskaña ar Eiropas Savienibas direktivu 2006/66/EK, bojati vizi zlietoti akumulatori/baterijas ir jasavac atseviski un janogadā otreizéjai pärsträdei apkartējai videi nekaitiga veida. Ja elektriskas un elektroniskas ierices netiek atbilstosiutilizetas, tās var kaitet videi un cilveku veselbai iespejamás bistamo vielu klatabutnes dé].

Akumulatori/baterijas:

Litija-jonu:

Ludzam ieverot sadala "Transportesana" sniegtos noradijumus (skatit, Transportesana", Lappuse 161).
