ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ D27900 DEWALT

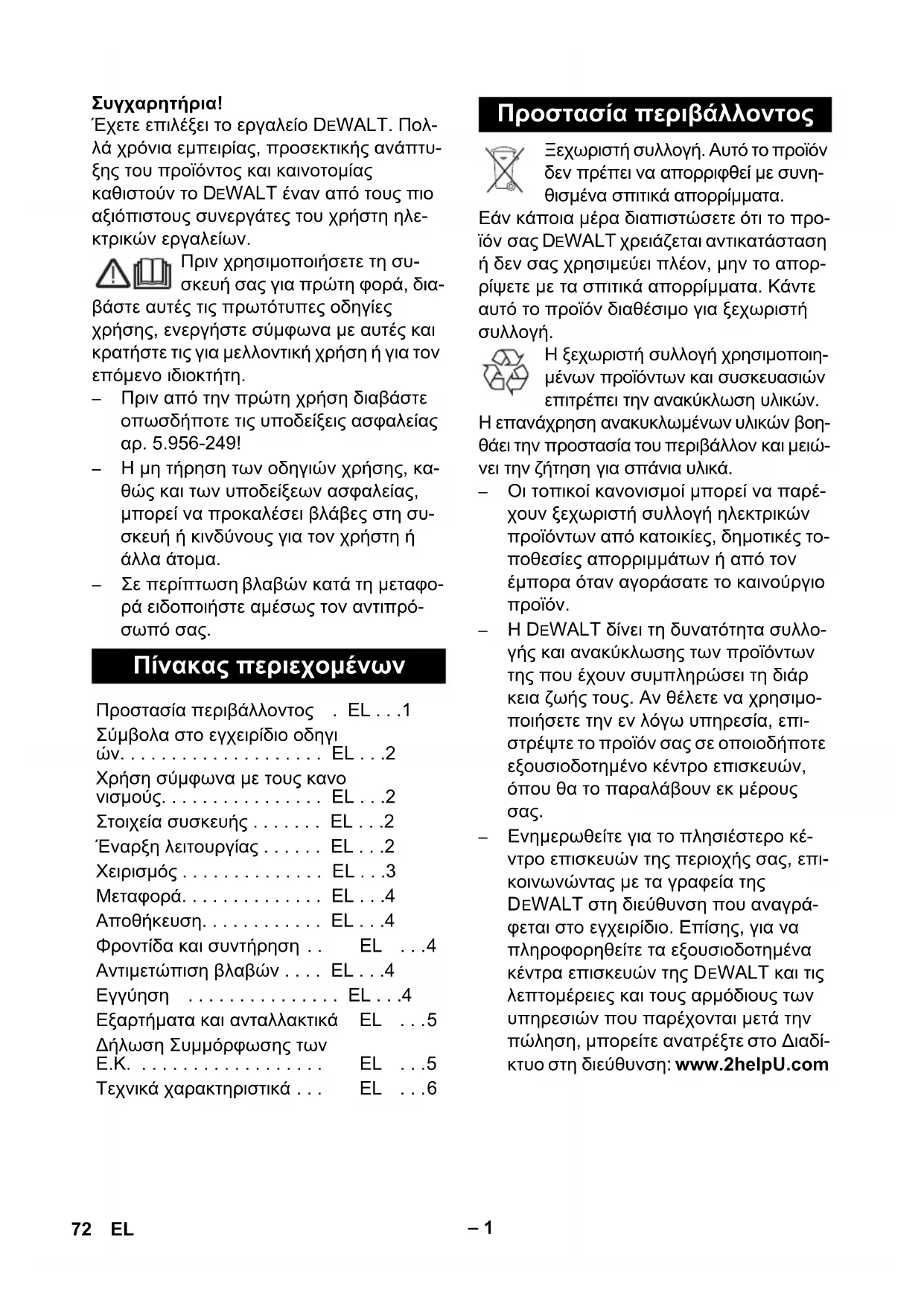

D27900 Osa-nro Johdon pi- tuus GB 597206-00 7,5 m 71FI– 1 Συγχαρητήρια! Έχετε επιλέξει το εργαλείο DEWALT. Πολ- λά χρόνια εμπειρίας, προσεκτικής ανάπτυ- ξης του προϊόντος και καινοτομίας καθιστούν το D EWALT έναν από τους πιο αξιόπιστους συνεργάτες του χρήστη ηλε- κτρικών εργαλείων. Πριν χρησιμοποιήσετε τη συ- σκευή σας για πρώτη φορά, δια- βάστε αυτές τις πρωτότυπες οδηγίες χρήσης, ενεργήστε σύμφωνα με αυτές και κρατήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη. – Πριν από την πρώτη χρήση διαβάστε οπωσδήποτε τις υποδείξεις ασφαλείας αρ. 5.956-249! – Η μη τήρηση των οδηγιών χρήσης, κα- θώς και των υποδείξεων ασφαλείας, μπορεί να προκαλέσει βλάβες στη συ- σκευή ή κινδύνους για τον χρήστη ή άλλα άτομα. – Σε περίπτωση βλαβών κατά τη μεταφο- ρά ειδοποιήστε αμέσως τον αντιπρό-

Ξεχωριστή συλλογή. Αυτό το προϊόν δεν πρέπει να απορριφθεί με συνη- θισμένα σπιτικά απορρίμματα. Εάν κάποια μέρα διαπιστώσετε ότι το προ- ϊόν σας D EWALT χρειάζεται αντικατάσταση ή δεν σας χρησιμεύει πλέον, μην το απορ- ρίψετε με τα σπιτικά απορρίμματα. Κάντε αυτό το προϊόν διαθέσιμο για ξεχωριστή

Η ξεχωριστή συλλογή χρησιμοποιη- μένων προϊόντων και συσκευασιών επιτρέπει την ανακύκλωση υλικών. Η επανάχρηση ανακυκλωμένων υλικών βοη- θάει την προστασία του περιβάλλον και μειώ- νει την ζήτηση για σπάνια υλικά. – Οι τοπικοί κανονισμοί μπορεί να παρέ- χουν ξεχωριστή συλλογή ηλεκτρικών προϊόντων από κατοικίες, δημοτικές το- ποθεσίες απορριμμάτων ή από τον έμπορα όταν αγοράσατε το καινούργιο

– Η DEWALT δίνει τη δυνατότητα συλλο- γής και ανακύκλωσης των προϊόντων της που έχουν συμπληρώσει τη διάρ κεια ζωής τους. Αν θέλετε να χρησιμο- ποιήσετε την εν λόγω υπηρεσία, επι- στρέψτε το προϊόν σας σε οποιοδήποτε εξουσιοδοτημένο κέντρο επισκευών, όπου θα το παραλάβουν εκ μέρους

– Ενημερωθείτε για το πλησιέστερο κέ- ντρο επισκευών της περιοχής σας, επι- κοινωνώντας με τα γραφεία της

EWALT στη διεύθυνση που αναγρά- φεται στο εγχειρίδιο. Επίσης, για να πληροφορηθείτε τα εξουσιοδοτημένα κέντρα επισκευών της D EWALT και τις λεπτομέρειες και τους αρμόδιους των υπηρεσιών που παρέχονται μετά την πώληση, μπορείτε ανατρέξτε στο Διαδί- κτυο στη διεύθυνση: www.2helpU.com Πίνακας περιεχομένων Προστασία περιβάλλοντος . EL . . .1 Σύμβολα στο εγχειρίδιο οδηγι ών. . . . . . . . . . . . . . . . . . . . EL . . .2 Χρήση σύμφωνα με τους κανο νισμούς. . . . . . . . . . . . . . . . EL . . .2 Στοιχεία συσκευής . . . . . . . EL . . .2 Έναρξη λειτουργίας . . . . . . EL . . .2 Χειρισμός . . . . . . . . . . . . . . EL . . .3 Μεταφορά. . . . . . . . . . . . . . EL . . .4 Αποθήκευση. . . . . . . . . . . . EL . . .4 Φροντίδα και συντήρηση . . EL . . .4 Αντιμετώπιση βλαβών . . . . EL . . .4 Εγγύηση . . . . . . . . . . . . . . . EL . . .4 Εξαρτήματα και ανταλλακτικά EL . . .5 Δήλωση Συμμόρφωσης των Ε.Κ. . . . . . . . . . . . . . . . . . . EL . . .5 Τεχνικά χαρακτηριστικά . . . EL . . .6 Προστασία περιβάλλοντος 72 EL– 2

Για άμεσα επαπειλούμενο κίνδυνο, ο οποί- ος μπορεί να οδηγήσει σε σοβαρό τραυμα- τισμό ή θάνατο. 몇 Προειδοποίηση Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε σοβαρό τραυ- ματισμό ή θάνατο.

Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυ- ματισμό ή υλικές βλάβες. 몇 Προειδοποίηση Η συσκευή δεν ενδείκνυται για την αναρρό- φηση επιβλαβών για την υγεία σκονών. – Αυτή η ηλεκτρική σκούπα προορίζεται για τον υγρό και τον ξηρό καθαρισμό επιφανειών δαπέδων και τοίχων. – Η συσκευή αυτή προορίζεται για επαγ- γελματική χρήση, π.χ. σε ξενοδοχεία, σχολεία, νοσοκομεία, εργοστάσια, κα- ταστήματα, γραφεία και εταιρείες ενοικι-

1 Πινακίδα τύπου 2 Καλώδιο τροφοδοσίας 3 Στήριγμα για σωλήνα αναρρόφησης 4 Στήριγμα για ακροφύσιο αρμών 5 Εύκαμπτος σωλήνας αναρρόφησης 6 Ασφάλιση της κεφαλής αναρρόφησης 7 Πρίζα 8 Τροχίσκος οδήγησης 9 Δοχείο ρύπων 10 Στόμιο αναρρόφησης 11 Ακροφύσιο δαπέδου ( δεν περιλαμβάνε- ται στη συσκευασία) 12 Σωλήνας αναρρόφησης (δεν περιλαμ- βάνεται στη συσκευασία) 13 Κύριος διακόπτης 14 Κεφαλή αναρρόφησης 15 Λαβή μεταφοράς 16 Άγκιστρο καλωδίου 17 Γωνία σωλήνα 18 Φίλτρο φυσιγγίου 19 Περικόχλιο στερέωσης 20 Φλοτέρ

Κατά την ξηρή αναρρόφηση πρέπει πάντα να είναι εγκαταστημένη η κασέτα φίλτρου. – Για την αναρρόφηση λεπτής σκόνης μπορεί να χρησιμοποιηθεί επιπλέον μία χάρτινη σακούλα φίλτρου.

Απασφαλίστε και αφαιρέστε την κεφαλή αναρρόφησης. Τοποθετήστε τη χάρτινη σακούλα του

Τοποθετήστε και ασφαλίστε και πάλι την κεφαλή αναρρόφησης.

Αποσυναρμολογήστε τη λωρίδα βουρ-

Τοποθετήστε τα λαστιχένια χείλη. Υπόδειξη: Η ανάγλυφη πλευρά του λαστι- χένιου χείλους πρέπει να είναι στραμμένη προς τα έξω. – Κατά την αναρρόφηση υγρών ακαθαρ- σιών πρέπει να αφαιρείται πάντοτε η χάρτινη σακούλα φίλτρου. Σύμβολα στο εγχειρίδιο

Χρήση σύμφωνα με τους κανονισμούς Στοιχεία συσκευής Έναρξη λειτουργίας Ξηρή αναρρόφηση Εγκατάσταση χάρτινης σακούλας φίλ-

Υγρή αναρρόφηση Εγκατάσταση πλαστικών χειλέων Αφαιρέστε τη χάρτινη σακούλα φίλτρου 73EL– 3 Απασφαλίστε και αφαιρέστε την κεφαλή αναρρόφησης. Περιστρέψτε την κεφαλή αναρρόφησης κατά 180° και αποθέστε την. Ξεβιδώστε το περικόχλιο στερέωσης. Αφαιρέστε το φίλτρο κασέτας.

Τοποθετήστε και σφίξτε το περικόχλιο

Τοποθετήστε το πρόσθετο φίλτρο. Τοποθετήστε και ασφαλίστε και πάλι την κεφαλή αναρρόφησης.

Ο εύκαμπτος σωλήνας αναρρόφησης είναι εξοπλισμένος με σύστημα κουμπωτού συν- δέσμου. Παρέχεται η δυνατότητα σύνδεσης όλων των εξαρτημάτων C-35/C-DN-35. Συνδέστε το ρευματολήπτη στην πρίζα. Θέστε τη συσκευή σε λειτουργία από το γενικό διακόπτη.

Κίνδυνος τραυματισμού και βλάβης! Η πρί- ζα προορίζεται αποκλειστικά για την άμεση σύνδεση ηλεκτρικών εργαλείων στην ηλε- κτρική σκούπα. Δεν επιτρέπεται καμία άλλη χρήση της πρίζας. Συνδέστε το φις του ηλεκτρικού εργα- λείου με την ηλεκτρική σκούπα. Θέστε τη συσκευή σε λειτουργία από το γενικό διακόπτη. Υπόδειξη: Η ηλεκτρική σκούπα λειτουργεί. Το ηλεκτρικό εργαλείο μπορεί να τεθεί σε λειτουργία. Υπόδειξη: Στοιχεία ισχύος σύνδεσης ηλε- κτρικών εργαλείων, βλ. Τεχνικά χαρακτηρι-

Προσαρμόστε τη μούφα σύνδεσης στην υποδοχή του ηλεκτρικού εργαλείου.

Αφαιρέστε τη γωνία του ελαστικού σω- λήνα αναρρόφησης. Συναρμολογήστε τη μούφα σύνδεσης στον ελαστικό σωλήνα αναρρόφησης.

Συνδέστε τη μούφα σύνδεσης με το ηλεκτρικό εργαλείο. – Το κανάλι αναρρόφησης είναι εξοπλι- σμένο με πλωτήρα. – Το ρεύμα αναρρόφησης διακόπτεται, όταν η στάθμη ακάθαρτου νερού στο δοχείο φτάσει στο ανώτατο επιτρεπτό

Απενεργοποιήστε τη συσκευή από το γενικό διακόπτη. Αδειάστε τον κάδο απορριμμάτων. Απενεργοποιήστε τη συσκευή από το γενικό διακόπτη. Βγάλτε το ρευματολήπτη. Αδειάστε τον κάδο απορριμμάτων. Καθαρίστε τη συσκευή εσωτερικά και εξωτερικά με αναρρόφηση και σκούπι- σμα με ένα υγρό πανί.

Φυλάξτε τους σωλήνες αναρρόφησης, τον ελαστικό σωλήνα αναρρόφησης και το καλώδιο τροφοδοσίας σύμφωνα με την εικόνα. Τοποθετήστε τη συσκευή σε στεγνό χώρο και ασφαλίστε την ώστε να μην μπορεί να χρησιμοποιηθεί από αναρ- μόδια άτομα. Εγκατάσταση του πρόσθετου φίλτρου Σύνδεσμος κλιπ

Ενεργοποίηση της μηχανής Εργασία με ηλεκτρικά εργαλεία Άδειασμα του κάδου απορριμμάτων Απενεργοποίηση της μηχανής Έπειτα από κάθε λειτουργία Φύλαξη της συσκευής 74 EL– 4

Κίνδυνος τραυματισμού και βλάβης! Κατά τη μεταφορά λάβετε υπόψη το βάρος της

Μεταφέρετε τη συσκευή σύμφωνα με την εικόνα. Κατά τη μεταφορά με οχήματα, ασφαλί- στε τη συσκευή έναντι ενδεχόμενης ολί- σθησης και ανατροπής, σύμφωνα με τις εκάστοτε ισχύουσες κατευθυντήριες

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής. Η συσκευή αυτή μπορεί να αποθηκεύεται μόνο σε εσωτερικούς χώρους.

Πριν από όλες τις εργασίες στη συσκευή, απενεργοποιήστε τη συσκευή και τραβήξτε το φις από την πρίζα. Απασφαλίστε και αφαιρέστε την κεφαλή αναρρόφησης. Περιστρέψτε την κεφαλή αναρρόφησης κατά 180° και αποθέστε την. Ξεβιδώστε το περικόχλιο στερέωσης. Αφαιρέστε το φίλτρο κασέτας. Εγκαταστήστε μια νέα κασέτα φίλτρου. Τοποθετήστε και σφίξτε το περικόχλιο

Τοποθετήστε και ασφαλίστε και πάλι την κεφαλή αναρρόφησης.

Πριν από όλες τις εργασίες στη συσκευή, απενεργοποιήστε τη συσκευή και τραβήξτε το φις από την πρίζα. Ελέγξτε το καλώδιο, το βύσμα, την ασφάλεια και την πρίζα. Θέστε τη συσκευή σε λειτουργία. – Το φλοτέρ φράζει το κανάλι αναρρόφη-

Αδειάστε τον κάδο απορριμμάτων. Αντιμετωπίστε την απόφραξη στο μπεκ αναρρόφησης, στο σωλήνα αναρρόφη- σης, στον εύκαμπτο σωλήνα αναρρό- φησης ή στην κασέτα φίλτρου. Αντικαταστήστε τη χάρτινη σακούλα

Αντικαταστήστε την κασέτα φίλτρου. Ελέγξτε εάν έχει εγκατασταθεί στη σω- στή θέση το

Αντικαταστήστε την κασέτα φίλτρου. Εάν δεν είστε πλήρως ικανοποιημένοι από την απόδοση του εργαλείου D EWALT, απλά επιστρέψτε το εντός 30 ημερών στο κατάστημα αγοράς σε πλήρη μορφή, για σας επιστραφούν τα χρήματά σας ή να το ανταλλάξετε με κάποιο άλλο προϊόν. Θα πρέπει να επιδείξετε την απόδειξη αγοράς. Εάν χρειάζεστε συντήρηση ή τεχνικό έλεγ- χο για το εργαλείο D EWALT για διάστημα 12 μηνών από την αγορά του προϊόντος, θα την αναλάβει δωρεάν η εξουσιοδοτημέ-

Φροντίδα και συντήρηση Αντικατάσταση κασέτας φίλτρου Αντιμετώπιση βλαβών Η τουρμπίνα αναρρόφησης δεν

Η τουρμπίνα αναρρόφησης λειτουργεί, αλλά η συσκευή δεν

Η αναρροφητική ισχύς μειώνεται Διαρροή σκόνης κατά την

ΕΓΓΥΗΣΗ ΙΚΑΝΟΠΟΙΗΣΗΣ ΧΩΡΙΣ ΚΙΝΔΥΝΟΥΣ ΓΙΑ ΔΙΑΣΤΗΜΑ 30

ΔΩΡΕΑΝ ΣΥΜΒΟΛΑΙΟ ΣΥΝΤΗΡΗ- ΣΗΣ ΔΙΑΡΚΕΙΑΣ ΕΝΟΣ ΕΤΟΥΣ 75EL– 5 νη τεχνική υπηρεσία του D EWALT. Θα πρέ- πει να επιδείξετε την απόδειξη αγοράς. Περιλαμβάνει το εργατικό κόστος και τα ανταλλακτικά των ηλεκτρικών εργαλείων. Δεν περιλαμβάνει αξεσουάρ. Εάν το προϊόν D EWALT παρουσιάσει βλά- βη λόγω ελαττωματικών υλικών ή κατα- σκευαστικής αστοχίας εντός 12 μηνών από την ημερομηνία αγοράς του, εγγυόμαστε τη δωρεάν αντικατάσταση όλων των ελαττω- ματικών εξαρτημάτων ή, εάν το επιθυμείτε, τη δωρεάν αντικατάσταση ολόκληρης της μονάδας, εφόσον: – Το προϊόν έχει χρησιμοποιηθεί σύμφω- να με τις οδηγίες. – Δεν έχουν εκτελεστεί επιδιορθώσεις από μη εξουσιοδοτημένα άτομα. – Επιδείξετε την απόδειξη αγοράς. Η εγ- γύηση αυτή προσφέρεται ως πρόσθετη παροχή πέραν των συμβατικών δικαιω- μάτων του καταναλωτή. Για να ενημερωθείτε σχετικά με την πλησι- έστερη εξουσιοδοτημένη τεχνική υπηρεσία

EWALT, καλέστε το αντίστοιχο τηλεφωνι- κό νούμερο στο πίσω μέρος του εγχειριδί- ου. Εναλλακτικά, μια λίστα των εξουσιοδοτημένων τεχνικών υπηρεσιών

EWALT με πλήρη στοιχεία για τις προ- σφερόμενες υπηρεσίες after-sales είναι δι- αθέσιμη στην ηλεκτρονική διεύθυνση: www.2helpU.com – Επιτρέπεται να χρησιμοποιούνται μόνο εξαρτήματα και ανταλλακτικά, τα οποία έχουν την έγκριση του κατασκευαστή Τα γνήσια αξεσουάρ και ανταλλακτικά παρέχουν την εγγύηση της ασφαλούς και άψογης λειτουργίας της μηχανής – Για περισσότερες πληροφορίες σχετικά με ανταλλακτικά, επισκεφθείτε το κατά- στημα αγοράς του D EWALT. ΟΔΗΓΙΑ ΠΕΡΙ ΜΗΧΑΝΙΚΟΥ ΕΞΟΠΛΙ-

D27900 Η εταιρεία D EWALT δηλώνει ότι τα προϊό- ντα που περιγράφονται στην ενότητα «Τε- χνικά δεδομένα» σχεδιάστηκαν σε συμμόρφωση με τα εξής πρότυπα και οδη-

Για περισσότερες πληροφορίες, παρακα- λούμε επικοινωνήστε με την D EWALT στην παρακάτω διεύθυνση ή ανατρέξτε στο πίσω μέρος του εγχειριδίου. Ο κάτωθι υπογράφων είναι υπεύθυνος για τη σύνταξη του τεχνικού φακέλου και πραγ- ματοποιεί την παρούσα δήλωση εκ μέρους της εταιρείας D EWALT.

ΠΛΗΡΗΣ ΕΓΓΥΗΣΗ ΔΙΑΡΚΕΙΑΣ

Εξαρτήματα και ανταλλακτικά Δήλωση Συμμόρφωσης των

Σχετικές οδηγίες των Ε.Κ. 2006/42/EK (+2009/127/EK) 2004/108/EΚ Εφαρμοσθέντα εναρμονισμένα πρότυ-

Horst GroßmannVice President Engineering and Product Development 76 EL– 6 Τεχνικά χαρακτηριστικά D27900 Τάση ηλεκτρικού δικτύου V 220-240 Συχνότητα Hz 50/60 Μέγ. ισχύς W 1380 Ονομαστική ισχύς W 1200 Χωρητικότητα κάδου l27 Ποσότητα πλήρωσης υγρού l14 Ποσότητα αέρα (μέγ.) l/s 67 Υποπίεση (μέγ.) kPa (mbar) 20,0 (200) Τιμή ισχύος σύνδεσης των ηλεκτρικών εργαλείων W 100-1500 Κατηγορία προστασίας -- I Σύνδεση ελαστικού σωλήνα αναρρόφησης (C-DN/ C-ID) mm 35 Μήκος x Πλάτος x Ύψος mm 420 x 420 x 525 Βάρος kg 8,2 Θερμοκρασία περιβάλλοντος (μέγ.) °C +40 Μετρούμενες τιμές κατά EN 60335-2-69 Επιτρεπόμενη στάθμη ηχητικής ισχύος L

dB(A) 72 Αβεβαιότητα K

dB(A) 1 Κραδασμοί στο χέρι/στο βραχίονα m/s

<2,5 Αβεβαιότητα K m/s

D27900 Αριθ. ανταλλ. Μήκος καλω-

D27900 Αριθ. ανταλλ. Μήκος καλω-
