MANUAL DE USUARIO D27900 DEWALT

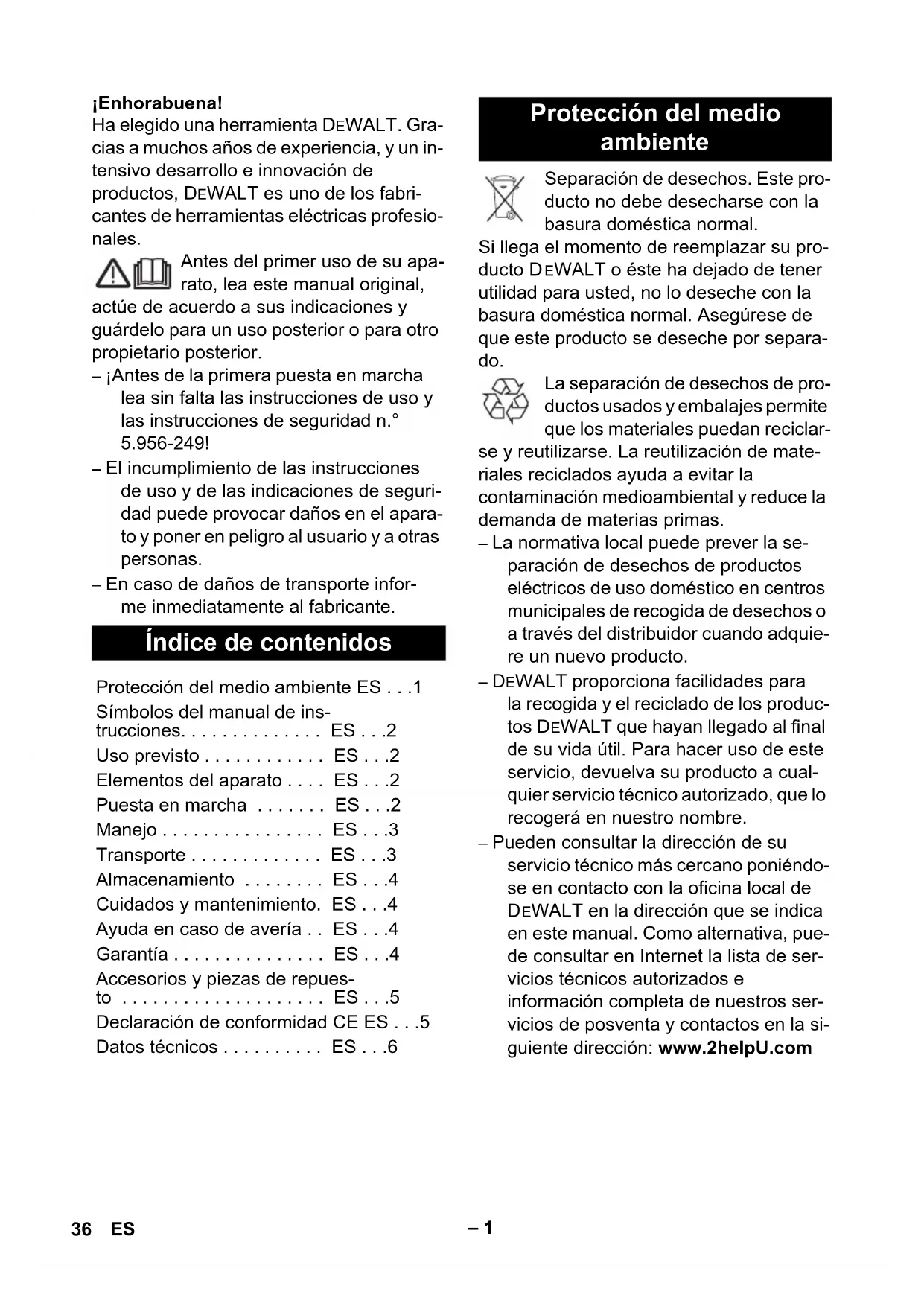

Español (traducido de las instrucciones originales) 36

Ha elegido una herramienta DEWALT. Gra-

cias a muchos años de experiencia, y un in-

tensivo desarrollo e innovación de

productos, D EWALT es uno de los fabri-

cantes de herramientas eléctricas profesio-

Antes del primer uso de su apa-

rato, lea este manual original,

actúe de acuerdo a sus indicaciones y

guárdelo para un uso posterior o para otro

propietario posterior.

– ¡Antes de la primera puesta en marcha

lea sin falta las instrucciones de uso y

las instrucciones de seguridad n.°

– El incumplimiento de las instrucciones

de uso y de las indicaciones de seguri-

dad puede provocar daños en el apara-

to y poner en peligro al usuario y a otras

– En caso de daños de transporte infor-

me inmediatamente al fabricante.

Separación de desechos. Este pro-

ducto no debe desecharse con la

basura doméstica normal.

Si llega el momento de reemplazar su pro-

ducto D EWALT o éste ha dejado de tener

utilidad para usted, no lo deseche con la

basura doméstica normal. Asegúrese de

que este producto se deseche por separa-

La separación de desechos de pro-

ductos usados y embalajes permite

que los materiales puedan reciclar-

se y reutilizarse. La reutilización de mate-

riales reciclados ayuda a evitar la

contaminación medioambiental y reduce la

demanda de materias primas.

– La normativa local puede prever la se-

paración de desechos de productos

eléctricos de uso doméstico en centros

municipales de recogida de desechos o

a través del distribuidor cuando adquie-

re un nuevo producto.

– DEWALT proporciona facilidades para

la recogida y el reciclado de los produc-

tos D EWALT que hayan llegado al final

de su vida útil. Para hacer uso de este

servicio, devuelva su producto a cual-

quier servicio técnico autorizado, que lo

recogerá en nuestro nombre.

– Pueden consultar la dirección de su

servicio técnico más cercano poniéndo-

se en contacto con la oficina local de

D EWALT en la dirección que se indica

en este manual. Como alternativa, pue-

de consultar en Internet la lista de ser-

vicios técnicos autorizados e

información completa de nuestros ser-

vicios de posventa y contactos en la si-

guiente dirección: www.2helpU.com

Índice de contenidos

Protección del medio ambiente ES . . .1

Símbolos del manual de ins-

trucciones. . . . . . . . . . . . . . ES . . .2

Uso previsto . . . . . . . . . . . . ES . . .2

Elementos del aparato . . . . ES . . .2

Puesta en marcha . . . . . . . ES . . .2

Manejo . . . . . . . . . . . . . . . . ES . . .3

Transporte . . . . . . . . . . . . . ES . . .3

Almacenamiento . . . . . . . . ES . . .4

Cuidados y mantenimiento. ES . . .4

Ayuda en caso de avería . . ES . . .4

Garantía . . . . . . . . . . . . . . . ES . . .4

Accesorios y piezas de repues-

to . . . . . . . . . . . . . . . . . . . . ES . . .5

Declaración de conformidad CE ES . . .5

Datos técnicos . . . . . . . . . . ES . . .6

Protección del medio

Para un peligro inminente que acarrea le-

siones de gravedad o la muerte.

Para una situación que puede ser peligro-

sa, que puede acarrear lesiones de grave-

Para una situación que puede ser peligro-

sa, que puede acarrear lesiones leves o

El aparato no es apto para aspirar polvos

nocivos para la salud.

– Este aspirador está diseñado para la

limpieza de pisos y superficies murales.

– Este aparato es apto para el uso en

aplicaciones industriales, como en ho-

teles, escuelas, hospitales, fábricas,

tiendas, oficinas y negocios de alquiler.

1 Placa de características

2 Cable de conexión a la red

3 Soporte para la tubería de absorción

4 Soporte para la boquilla para juntas

5 Manguera de aspiración

6 Bloqueo del cabezal de absorción

8 Rodillo de dirección

9 Recipiente acumulador de suciedad

10 Tubuladura de aspiración

11 Boquilla para suelos (no incluida en el

12 Tubería de aspiración (no incluida en el

13 Interruptor principal

14 Cabezal de aspiración

19 Tuerca de fijación

Si se aspira en seco se debe colocar siem-

pre un cartucho filtrante.

– Si se aspira polvo fino se debe utilizar

también una bolsa filtrante de papel.

 Desbloquear y extraer el cabezal de as-

 Insertar la bolsa filtrante de papel.

 Colocar y bloquear el cabezal de aspi-

 Desmontar la tira de cerdas.

 Montar los labios de goma.

Nota: El lateral estructurado del borde de

goma tiene que estar para afuera.

– Para aspirar suciedad líquida se debe

retirar la bolsa filtrante de papel.

 Desbloquear y extraer el cabezal de as-

 Girar el cabezal de aspiración 180º y

 Desenroscar la tuerca de fijación.

 Retirar el cartucho filtrante.

 Colocar y apretar las tuercas.

 Montar un filtro adicional.

 Colocar y bloquear el cabezal de aspi-

La manguera de aspiración está equipada

con un sistema de clip. Se pueden conectar

todos los accesorios C-35/C-DN-35.

Símbolos del manual de

Montaje de la bolsa filtrante de papel

Aspiración de líquidos

Montaje del borde de goma

Retirar la bolsa filtrante de papel

Montar un filtro adicional

 Conectar el aparato con el interruptor

¡Peligro de lesiones y daños! La clavija sólo

está diseñada para la conexión directa de

herramientas eléctricas al aspirador. No

está permitido utilizar la clavija de enchufe

 Introducir la clavija de red de la herra-

mienta eléctrica en el aspirador.

 Conectar el aparato con el interruptor

Nota: El aspirador está en funcionamiento.

La herramienta eléctrica puede encender-

Nota: Valor de potencia de conexión de las

herramientas eléctricas, véase Datos técni-

 Adaptar el manguito de conexión a la

conexión de la herramienta eléctrica.

 Retirar el codo de la manguera de succión.

 Montar el manguito de conexión en la

manguera de succión.

 Conectar el manguito de conexión con

la herramienta eléctrica.

– El canal de aspiración está equipado

– Si se alcanza el nivel máximo permitido

de agua sucia en el depósito, se inte-

rrumpe la corriente de aspiración.

 Desconectar el aparato con el interrup-

 Vacíe el depósito acumulador de suciedad.

 Desconectar el aparato con el interrup-

 Extraer el enchufe de la red.

 Vacíe el depósito acumulador de sucie-

 Limpie el aparato por dentro y por fuera

aspirándolo y frotar con un paño húmedo.

 Guardar las tuberías de aspiración, la

manguera de aspiración y el cable de

alimentación tal y como se indica en la

 Coloque el aparato en un cuarto seco y

protéjalo frente a un uso no autorizado.

¡Peligro de lesiones y daños! Respetar el

peso del aparato para el transporte.

 Transportar el aparato como se indica

 Al transportar en vehículos, asegurar el

aparato para evitar que resbale y vuel-

que conforme a las directrices vigentes.

Conexión del aparato

Trabajar con herramientas

Vaciar el depósito acumulador de

Desconexión del aparato

Después de cada puesta en marcha

Almacenamiento del aparato

¡Peligro de lesiones y daños! Respetar el

peso del aparato en el almacenamiento.

Este aparato sólo se puede almacenar en

Antes de efectuar cualquier trabajo en el

aparato, hay que desconectarlo de la red

 Desbloquear y extraer el cabezal de as-

 Girar el cabezal de aspiración 180º y

 Desenroscar la tuerca de fijación.

 Retirar el cartucho filtrante.

 Colocar un nuevo cartucho de filtro.

 Colocar y apretar las tuercas.

 Colocar y bloquear el cabezal de aspi-

Antes de efectuar cualquier trabajo en el

aparato, hay que desconectarlo de la red

 Compruebe el cable, la clavija de en-

chufe, el fusible y la toma de corriente.

 Conexión del aparato

– El flotador cierra el canal de aspiración.

 Vacíe el depósito acumulador de sucie-

 Eliminar las obstrucciones de la boqui-

lla, tubo o manguera de aspiración y

 Cambiar la bolsa filtrante de papel.

 Cambiar el filtro de cartucho.

 Comprobar si el cartucho de filtro está

montado correctamente.

 Cambiar el filtro de cartucho.

Si no está totalmente satisfecho con el ren-

dimiento de su herramienta D EWALT, sólo tiene que devolverla completa, tal y como

la ha comprado, en el plazo de 30 días, al

lugar de compra y se le devolverá el dinero

o podrá cambiarla por otra. Debe presentar

una prueba de compra.

Si necesita realizar trabajos de mateni-

miento o de servicio técnico para su herra-

mienta D EWALT en el plazo de 12 meses tras la compra, un representante autoriza-

do D EWALT se encargará de ello gratuita- mente. Debe presentar una prueba de

compra. Incluye en trabajo y las piezas de

repuesto para las herramientas eléctricas.

Cuidados y mantenimiento

Cambio del filtro de cartucho

Ayuda en caso de avería

La turbina de aspiración no

La turbina de aspiración funciona,

pero el aparato no aspira

La capacidad de aspiración

Pérdida de polvo durante la

GARANTÍA DE SATISFACCIÓN SIN RIESGOS DE 30 DÍAS CONTRATO DE MANTENIMIENTO GRATUITO DURANTE UN AÑO

Si el producto D EWALT se estropea debido a

materiales defectuosos o fallos de fábrica en

el plazo de 12 meses a partir de la fecha de

compra, le garantizamos la sustitución de to-

das las piezas defectuosas de forma gratuita

o, si lo prefiere, le damos una nueva, si se

cumplen las siguientes condiciones:

– el producto ha sido usado correctamente.

– No se han realizado reparaciones por

parte de personas no autorizadas.

– Se ha presentado una prueba de com-

pra. Esta garantía se ofrece como un

beneficio adicional y complementa los

derechos del consumidor.

En la contraportada de este manual puede

consultar el número de teléfono del servicio

técnico autorizado D EWALT más cercano.

También encontrará una lista de los servi-

cios técnicos autorizados D EWALT y todos

los detalles de nuestro servicio post venta

– Sólo deben emplearse accesorios y

piezas de repuesto originales o autori-

zados por el fabricante. Los accesorios

y piezas de repuesto originales garanti-

zan el funcionamiento seguro y sin ave-

– Visite su representante DEWALT para

obtener más información acerca de pie-

DIRECTRIZ DE LA MAQUINARIA D27900

D EWALT declara que los productos descri-

tos bajo “datos técnicos” son conformes a

Si desea más información, póngase en

contacto con D EWALT en la dirección indi-

cada a continuación o bien consulte la par-

te posterior de este manual.

El que suscribe es responsable de la com-

pilación del archivo técnico y realiza esta

declaración en representación de

GARANTÍA TOTAL DURANTE UN AÑO Accesorios y piezas de

Declaración de conformidad

CE Directivas comunitarias aplicables

2006/42/CE (+2009/127/CE)

2004/108/CE Normas armonizadas aplicadas

Normas nacionales aplicadas

Tensión de red V 220-240

Potencia Máx. W 1380

Potencial nominal W 1200

Capacidad del depósito l 27

Cantidad de líquido l 14

Cantidad de aire (máx.) l/s 67

Depresión (máx.) kPa (mbar) 20,0 (200)

Valor de conexión de potencia de las herramien-

Clase de protección -- I Toma de tubo flexible de aspiración (C-DN/C-ID) mm 35

Longitud x anchura x altura mm 420 x 420 x 525

Temperatura ambiente (máx.) °C +40

Nivel de presión acústica L

Valor de vibración mano-brazo m/s

D27900 No. de pieza Longitud del

D27900 No. de pieza Longitud del

Dados técnicos. . . . . . . . . . PT . . .6

4 Suporte para bico de juntas

volume de fornecimento)

12 Tubo de aspiração (não incluído no vo-

lume de fornecimento)

18 Filtro de cartucho

 Retirar o filtro de cartucho.

ferramentas eléctricas no aspirador. Qual-

eléctrica no aspirador.

ferramenta eléctrica.

 Retirar o filtro de cartucho.

sobressalentes para ferramentas eléctri-

Consulte o número de telefone indicado no

DIRECTIVA “MÁQUINAS”

2004/108/CE Normas harmonizadas aplicadas

Valores obtidos segundo EN 60335-2-69

Edificio Muntadas, c/Bergadá, 1, Of. A6
