INSTRUKCJA OBSŁUGI D27900 DEWALT

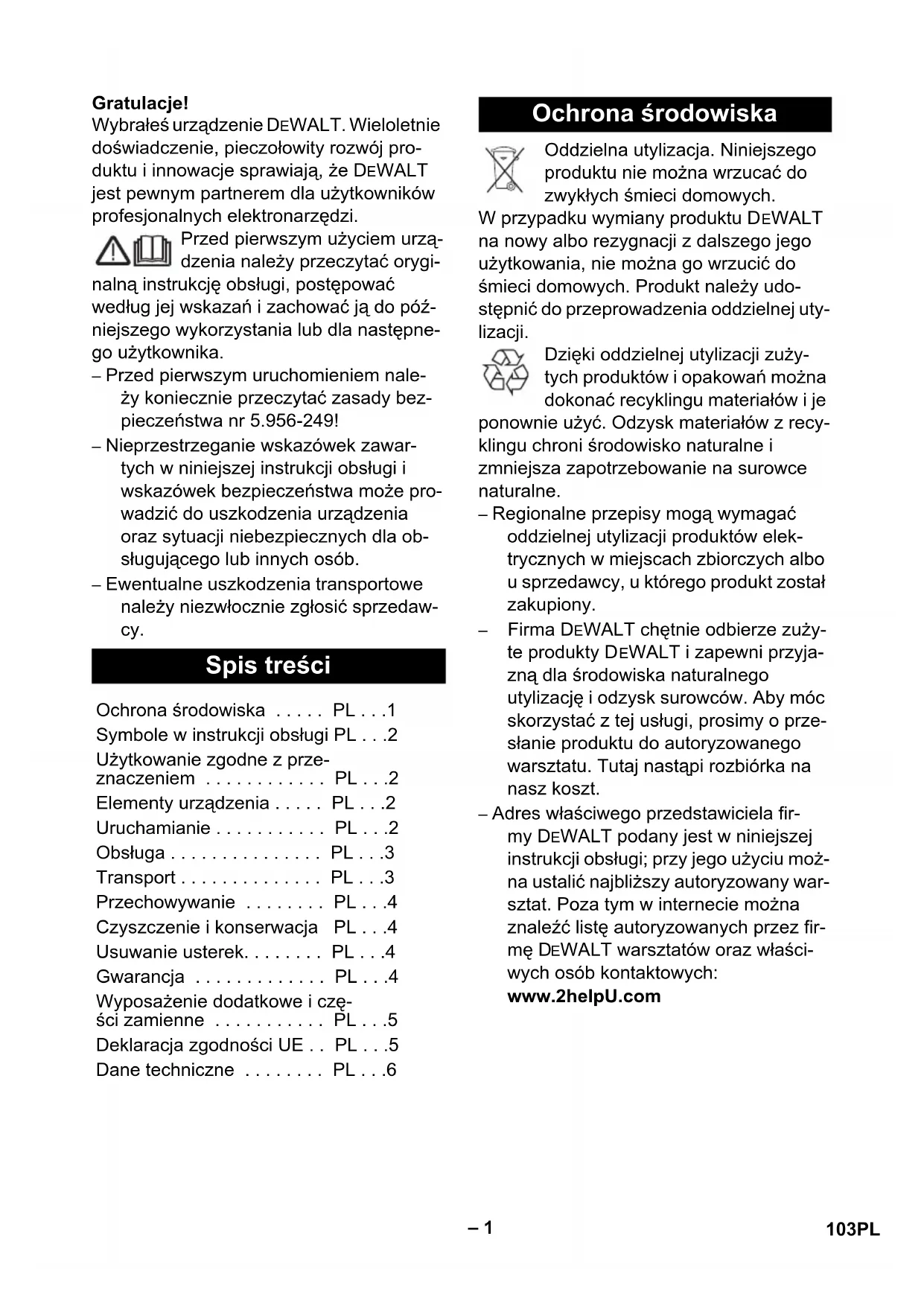

• D27900 Č. dílu Délka kabelu GB 597206-00 7,5 m 102 CSPolski – 1 Gratulacje! Wybrałeś urządzenie DEWALT. Wieloletnie doświadczenie, pieczołowity rozwój pro- duktu i innowacje sprawiają, że D EWALT jest pewnym partnerem dla użytkowników profesjonalnych elektronarzędzi. Przed pierwszym użyciem urzą- dzenia należy przeczytać orygi- nalną instrukcję obsługi, postępować według jej wskazań i zachować ją do póź- niejszego wykorzystania lub dla następne- go użytkownika. – Przed pierwszym uruchomieniem nale- ży koniecznie przeczytać zasady bez- pieczeństwa nr 5.956-249! – Nieprzestrzeganie wskazówek zawar- tych w niniejszej instrukcji obsługi i wskazówek bezpieczeństwa może pro- wadzić do uszkodzenia urządzenia oraz sytuacji niebezpiecznych dla ob- sługującego lub innych osób. – Ewentualne uszkodzenia transportowe należy niezwłocznie zgłosić sprzedaw- cy. Oddzielna utylizacja. Niniejszego produktu nie można wrzucać do zwykłych śmieci domowych. W przypadku wymiany produktu D EWALT na nowy albo rezygnacji z dalszego jego użytkowania, nie można go wrzucić do śmieci domowych. Produkt należy udo- stępnić do przeprowadzenia oddzielnej uty- lizacji. Dzięki oddzielnej utylizacji zuży- tych produktów i opakowań można dokonać recyklingu materiałów i je ponownie użyć. Odzysk materiałów z recy- klingu chroni środowisko naturalne i zmniejsza zapotrzebowanie na surowce naturalne. – Regionalne przepisy mogą wymagać oddzielnej utylizacji produktów elek- trycznych w miejscach zbiorczych albo u sprzedawcy, u którego produkt został zakupiony. – Firma DEWALT chętnie odbierze zuży- te produkty D EWALT i zapewni przyja- zną dla środowiska naturalnego utylizację i odzysk surowców. Aby móc skorzystać z tej usługi, prosimy o prze- słanie produktu do autoryzowanego warsztatu. Tutaj nastąpi rozbiórka na nasz koszt. – Adres właściwego przedstawiciela fir- my D EWALT podany jest w niniejszej instrukcji obsługi; przy jego użyciu moż- na ustalić najbliższy autoryzowany war- sztat. Poza tym w internecie można znaleźć listę autoryzowanych przez fir- mę D EWALT warsztatów oraz właści- wych osób kontaktowych: www.2helpU.com Spis treści Ochrona środowiska
• PL p. 1
• Symbole w instrukcji obsługi PL Użytkowanie zgodne z prze- znaczeniem p. 2
• PL Elementy urządzenia p. 2
• PL Uruchamianie p. 2
• PL Obsługa p. 2
• PL Transport p. 3
• PL Przechowywanie p. 3
• PL p. 4
• Czyszczenie i konserwacja PL Usuwanie usterek p. 4
• PL Gwarancja p. 4
• PL Wyposażenie dodatkowe i czę- ści zamienne p. 4
• PL Deklaracja zgodności UE p. 5
• PL Dane techniczne p. 5
• PL Ochrona środowiska 103PL– 2 Niebezpieczeństwo Przy bezpośrednim niebezpieczeństwie, prowadzącym do ciężkich obrażeń ciała lub do śmierci. 몇 Ostrzeżenie Przy możliwości zaistnienia niebezpiecznej sytuacji mogącej prowadzić do ciężkich obrażeń ciała lub śmierci. Uwaga Przy możliwości zaistnienia niebezpiecznej sytuacji mogącej prowadzić do lekkich obrażeń ciała lub szkód materialnych. 몇 Ostrzeżenie Urządzenie nie nadaje się do odsysania pyłów szkodliwych dla zdrowia. – Odkurza przeznaczony jest do czysz- czenia na mokro i na sucho powierzchni podłóg i ścian. – Urządzenie przeznaczone jest do za- stosowania profesjonalnego, np. w ho- telach, szkołach, szpitalach, fabrykach, sklepach, biurach i pomieszczeniach wynajmowanych. 1 Tabliczka identyfikacyjna 2 Kabel sieciowy 3 Uchwyt na rury ssące 4 Uchwyt na dyszę szczelinową 5Wąż ssący 6 Ryglowanie głowicy ssącej 7 Gniazdko 8Kółko skrętne 9 Zbiornik na zanieczyszczenia 10 Króciec ssący 11 Dysza do podłóg (nie jest objęta dostawą) 12 Rura ssąca (nie jest objęta dostawą) 13 Wyłącznik główny 14 Głowica ssąca 15 Uchwyt do noszenia 16 Hak kablowy 17 Krzywak 18 Nabój filtrujący 19 Nakrętka mocująca 20 Pływak Uwaga Przy odsysaniu na sucho zawsze musi być nałożony nabój filtrujący. – Przy odsysaniu drobnego kurzu można dodatkowo używać papierowego wkła- du filtra. Rysunek Rysunek Odblokować i zdjąć głowicę ssącą. Włożyć papierowy wkład filtra. Nałożyć i zablokować głowicę ssącą. Rysunek Wymontować listwę szczotkową. Zamontować ściągacz. Wskazówka: Karbowana strona ściągacza powinna być skierowana na zewnątrz. – Przy odsysaniu mokrych zabrudzeń, zawsze trzeba usunąć papierowy wkład filtra. Odblokować i zdjąć głowicę ssącą. Przekręcić głowicę ssącą o 180° i odło- żyć. Wykręcić nakrętki mocujące. Wyjąć filtr naboju. Rysunek Założyć nakrętki mocujące i je dokręcić. Założyć filtr dodatkowy. Nałożyć i zablokować głowicę ssącą. Symbole w instrukcji obsługi Użytkowanie zgodne z przeznaczeniem Elementy urządzenia Uruchamianie Odkurzanie na sucho Zakładanie papierowego wkładu filtra Odkurzanie na mokro Zakładanie listew gumowych Usuwanie wkładu filtra papierowego Montaż filtra dodatkowego 104 PL– 3 Rysunek Wąż ssący zaopatrzony jest w system za- trzaskowy. Podłączyć można wszystkie elementy wyposażenia C-35/C-DN-35. Podłączyć urządzenie do zasilania. Włączyć urządzenie za pomocą wy- łącznika głównego. Niebezpieczeństwo Niebezpieczeństwo zranienia i uszkodze- nia! Gniazdko przeznaczone jest jedynie do bezpośredniego podłączenia narzędzi elektrycznych do odkurzacza. Każde inne zastosowanie gniazdka jest niedozwolone. Podłączyć wtyczkę elektronarzędzia do odkurzacza. Włączyć urządzenie za pomocą wy- łącznika głównego. Wskazówka: Odkurzacz jest włączony. Elektronarzędzie można włączyć. Wskazówka: Dane przyłączeniowe mocy narzędzi elektrycznych, patrz Dane tech- niczne. Rysunek Dopasować złączkę do złącza elektro- narzędzia. Rysunek Zdjąć kolanko węża ssącego. Zamontować złączkę na wężu ssącym. Rysunek Podłączyć złączkę do elektronarzędzia. – Kanał ssący wyposażony jest w pływak. – Gdy osiągnięty zostaje najwyższy do- puszczalny poziom brudnej wody, ssa- nie zostaje przerwane. Wyłączyć urządzenie przy użyciu wy- łącznika głównego. Opróżnić zbiornik na zanieczyszczenia. Wyłączyć urządzenie przy użyciu wy- łącznika głównego. Wyciągnąć wtyczkę z gniazda zasilają- cego. Opróżnić zbiornik na zanieczyszczenia. Wyczyścić urządzenie od wewnątrz i od zewnątrz poprzez odkurzenie i wytarcie wilgotną szmatką. Rysunek Rurę ssącą, wężyk do zasysania i kabel sieciowy zachować zgodnie z rysun- kiem. Odstawić urządzenie do suchego po- mieszczenia i zabezpieczyć przed u żyt- kowaniem przez osoby nieuprawnione. Uwaga Niebezpieczeństwo zranienia i uszkodze- nia! Zwrócić uwagę na ciężar urządzenia w czasie transportu. Rysunek Urządzenie transportować zgodnie z ry- sunkiem. W trakcie transportu w pojazdach nale- ży urządzenie zabezpieczyć przed po- ślizgiem i przechyleniem zgodnie z obowiązującymi przepisami. Złącze klipów Obsługa Włączenie urządzenia Praca przy użyciu elektronarzędzi Opróżnić zbiornik na zanieczyszczenia Wyłączanie urządzenia Po każdym użyciu Przechowywanie urządzenia Transport 105PL– 4 Uwaga Niebezpieczeństwo zranienia i uszkodze- nia! Zwrócić uwagę na ciężar urządzenia przy jego przechowywaniu. Urządzenie może być przechowywane je- dynie w pomieszczeniach wewnętrznych. Niebezpieczeństwo Przed przystąpieniem do wszelkich prac w obrębie urządzenia należy wyłączyć urzą- dzenie i odłączyć przewód sieciowy od za- silania. Odblokować i zdjąć głowicę ssącą. Przekręcić głowicę ssącą o 180° i odłożyć. Wykręcić nakrętki mocujące. Wyjąć filtr naboju. Założyć nowy filtr wkładkowy. Założyć nakrętki mocujące i je dokręcić. p. 6

łożyć i zablokować głowicę ssącą. Niebezpieczeństwo Przed przystąpieniem do wszelkich prac w obrębie urządzenia należy wyłączyć urzą- dzenie i odłączyć przewód sieciowy od za- silania. Należy skontrolować przewód, wtycz- kę, bezpieczniki i gniazdko. Włączyć urządzenie. – Pływak zamyka kanał ssący. Opróżnić zbiornik na zanieczyszczenia. Odetkać dyszę ssącą, rurę ssącą, wąż ssący oraz filtr wkładkowy. Wymienić papierowy wkład filtra. Wymienić filtr wkładkowy. Sprawdzić poprawną pozycję montażo- wą filtra wkładkowego. Wymienić filtr wkładkowy. Jeżeli klient nie jest w pełni zadowolony z urządzenia D EWALT, może go oddać sprzedawcy w ciągu 30 dni. Otrzymuje wte- dy urządzenie zastępcze lub kwotę pienię- dzy w wysokości zakupu. Urządzenie należy oddać w pełnym zakresie dostawy. Należy przedłożyć dowód zakupu. Prace serwisowe wzgl. konserwacyjne w trakcie pierwszych 12 miesięcy po zakupie wykonywane są bezpłatnie przez autoryzo- wane warsztaty naprawcze D EWALT. Na- leży przedłożyć dowód zakupu. Koszty czasu pracy i części zamiennych elektrona- rzędzia nie są brane pod uwagę. Akcesoria są wyłączone z tego ustalenia. Jeżeli w ciągu pierwszych 12 miesięcy po zakupie urządzenie D EWALT posiada uby- tek ze względu na wadę surowca lub nie- właściwy montaż, gwarantujemy bezpłatną wymianę wszystkich, według naszego uznania, wadliwych części albo wymianę urządzenia (według naszej oceny) pod na- stępującymi warunkami: – Urządzenie nie było używane niezgod- nie z przeznaczeniem. – Naprawy nie były podejmowane przez osoby nieupoważnione. – Przedłożono dowód zakupu. Niniejsza gwarancja jest usługą dodatkową do prawnych roszczeń gwarancyjnych. Adres najbliższego warsztatu naprawcze- go D EWALT znajduje się pod numerem te- lefonu na tylnej stronie niniejszej instrukcji Przechowywanie Czyszczenie i konserwacja Wymiana naboju filtrującego Usuwanie usterek Turbina ssąca nie pracuje Turbina ssąca funkcjonuje, ale urządzenie nie ssie Moc ssania słabnie Podczas odsysania wydostaje się pył Gwarancja 30-DNIOWA GWARANCJA

106 PL– 5 obsługi. Poza tym, listę autoryzowanych warsztatów naprawczych DEWALT można znaleźć w Internecie pod www.2helpU.com – Stosować wyłącznie wyposażenie do- datkowe i części zamienne dopuszczo- ne przez producenta. Oryginalne wyposażenie i oryginalne części za- mienne gwarantują bezpieczną i bez- usterkową pracę urządzenia. – W celu otrzymania dalszych informacji należy zwrócić się do dystrybutora pro- duktów D EWALT. DYREKTYWA MASZYNOWA D27900 Firma D EWALT stwierdza, że produkty opi- sane w „danych technicznych“ spełniają następujące przepisy: W celu uzyskania dalszych informacji pro- simy o kontakt z D EWALT pod adresem przedstawionym poniżej lub znajdującym się na tylnej stronie instrukcji obsługi. Niżej podpisana osoba jest odpowiedzialna za zestawienie dokumentacji technicznej i udziela niniejszego oświadczenia w imieniu firmy D EWALT.

Wyposażenie dodatkowe i części zamienne Deklaracja zgodności UE Obowiązujące dyrektywy WE 2006/42/WE (+2009/127/WE) 2004/108/WE Zastosowane normy zharmonizowane EN 55014–1: 2006 + A1: 2009 EN 55014–2: 1997 + A2: 2008 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2006 + A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Zastosowane normy krajowe

Horst Großmann Vice President Engineering and Product Development 107PL– 6 Dane techniczne D27900 Napięcie zasilające V 220-240 Częstotliwość Hz 50/60 Moc maksymalna W 1380 Moc znamionowa W 1200 Pojemność zbiornika l 27 Pojemność cieczy l 14 Ilość powietrza (maks.) l/s 67 Podciśnienie (maks.) kPa (mbar) 20,0 (200) Dane przyłączeniowe mocy narzędzi elektrycznych W 100-1500 Klasa ochronności -- I Przyłącze wężyka do zasysania (C-DN/C-ID) mm 35 Dług. x szer. x wys. mm 420 x 420 x 525 Masa kg 8,2 Temperatura otoczenia (maks.) °C +40 Wartości określone zgodnie z EN 60335-2-69 Poziom ciśnienie akustycznego L

dB(A) 72 Niepewność pomiaru K

dB(A) 1 Drgania przenoszone przez kończyny górne m/s

<2,5 Niepewność pomiaru K m/s

D27900 Nr części Długość kabla EUR 597205-00 7,5 m Kabel sie- ciowy H05VV-F 3x1,5 mm
