MODE D'EMPLOI D27900 DEWALT

Français (traduction de la notice d’instructions originale) 18

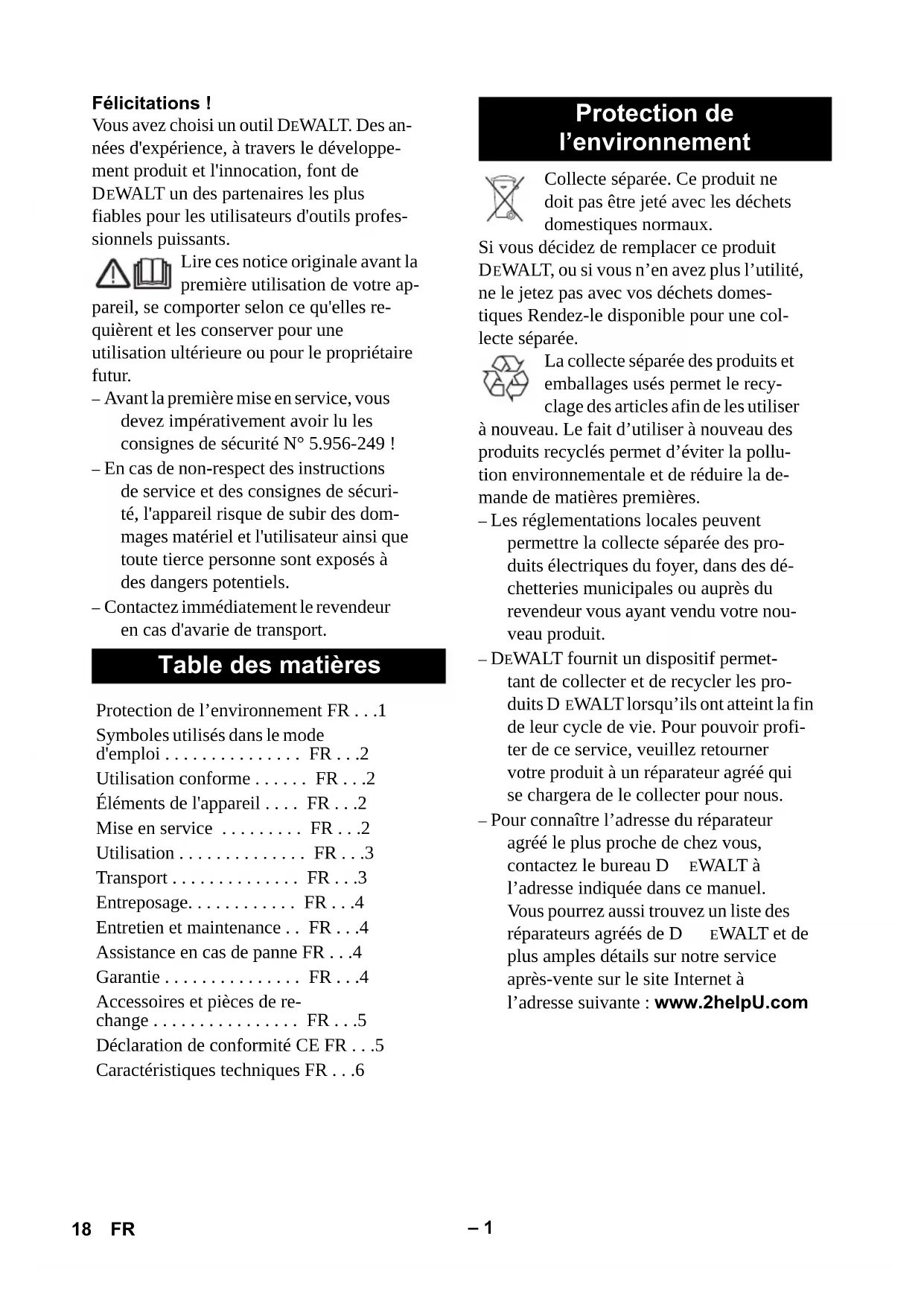

Vous avez choisi un outil DEWALT. Des an-

nées d'expérience, à travers le développe-

ment produit et l'innocation, font de

D EWALT un des partenaires les plus

fiables pour les utilisateurs d'outils profes-

Lire ces notice originale avant la

première utilisation de votre ap-

pareil, se comporter selon ce qu'elles re-

quièrent et les conserver pour une

utilisation ultérieure ou pour le propriétaire

– Avant la première mise en service, vous

devez impérativement avoir lu les

consignes de sécurité N° 5.956-249 !

– En cas de non-respect des instructions

de service et des consignes de sécuri-

té, l'appareil risque de subir des dom-

mages matériel et l'utilisateur ainsi que

toute tierce personne sont exposés à

des dangers potentiels.

– Contactez immédiatement le revendeur

en cas d'avarie de transport.

Collecte séparée. Ce produit ne

doit pas être jeté avec les déchets

domestiques normaux.

Si vous décidez de remplacer ce produit

D EWALT, ou si vous n’en avez plus l’utilité,

ne le jetez pas avec vos déchets domes-

tiques Rendez-le disponible pour une col-

La collecte séparée des produits et

emballages usés permet le recy-

clage des articles afin de les utiliser

à nouveau. Le fait d’utiliser à nouveau des

produits recyclés permet d’éviter la pollu-

tion environnementale et de réduire la de-

mande de matières premières.

– Les réglementations locales peuvent

permettre la collecte séparée des pro-

duits électriques du foyer, dans des dé-

chetteries municipales ou auprès du

revendeur vous ayant vendu votre nou-

– DEWALT fournit un dispositif permet-

tant de collecter et de recycler les pro-

duits D EWALT lorsqu’ils ont atteint la fin

de leur cycle de vie. Pour pouvoir profi-

ter de ce service, veuillez retourner

votre produit à un réparateur agréé qui

se chargera de le collecter pour nous.

– Pour connaître l’adresse du réparateur

agréé le plus proche de chez vous,

contactez le bureau D EWALT à

l’adresse indiquée dans ce manuel.

Vous pourrez aussi trouvez un liste des

réparateurs agréés de D EWALT et de

plus amples détails sur notre service

après-vente sur le site Internet à

l’adresse suivante : www.2helpU.com

Protection de l’environnement FR . . .1

Symboles utilisés dans le mode

d'emploi . . . . . . . . . . . . . . . FR . . .2

Utilisation conforme . . . . . . FR . . .2

Éléments de l'appareil . . . . FR . . .2

Mise en service . . . . . . . . . FR . . .2

Accessoires et pièces de re-

change . . . . . . . . . . . . . . . . FR . . .5

Déclaration de conformité CE FR . . .5

Caractéristiques techniques FR . . .6

Pour un danger immédiat qui peut avoir

pour conséquence la mort ou des bles-

sures corporelles graves.

Pour une situation potentiellement dange-

reuse qui peut avoir pour conséquence des

blessures corporelles graves ou la mort.

Pour une situation potentiellement dange-

reuse qui peut avoir pour conséquence des

blessures légères ou des dommages maté-

Cet appareil n'est pas conçu pour aspirer

des poussières nocives.

– Cet aapirateur est destiné au nettoyage

à sec et au nettoyage par voie humide

– Cet appareil convient à un usage indus-

triel, par exemple dans le cadre d'hô-

tels, d'écoles, d'hôpitaux, d'usines, de

magasins, de bureaux et d'agences de

1 Plaque signalétique

2 Câble d’alimentation

3 Support pour tubes d'aspiration

4 Support pour buse à joint

5 Flexible d’aspiration

6 Verrouillage de la tête d'aspiration

8 Galet de direction

9 Récipient collecteur

10 Consoles d'apiration

11 Buse de sol (ne faisant pas partie de la

12 Tube d'aspiration (ne faisant pas partie

13 Interrupteur principal

14 Tête d'aspiration

15 Poignée de transport

Pour l'aspiration de poussières à sec, la car-

touche filtrante doit toujours être montée.

– Pour l'aspiration de poussières fines, il

est possible d'utiliser de surcroît un sa-

chet filtre en papier.

 Déverrouiller et retirer la tête d'aspiration.

 Enficher le sachet filtre en papier.

 Positionner la tête d'aspiration et la ver-

 Démonter les bandes de brosse

 Monter les lèvres en caoutchouc.

Remarque : la face structurée des lèvres

en caoutchouc doit être dirigée vers l'exté-

– En cas d'aspiration de saletés humides,

il convient de toujours démonter le sa-

chet filtre en papier.

 Déverrouiller et retirer la tête d'aspira-

 Faire tourner la tête d'aspiration de

180 ° et la déposer.

 Dévisser l'écrou de fixation.

 Retirer la cartouche filtrante.

Symboles utilisés dans le

Utilisation conforme

Éléments de l'appareil

Aspiration de poussières

Montage du sachet filtre en papier

Montage des lèvres en caoutchouc

Retirer le sachet filtre en papier.

Monter le filtre supllémentair

 Mettre les écrous de fixation en place et

 Monter le filtre supllémentaire.

 Positionner la tête d'aspiration et la ver-

Le flexible d'aspiration est doté d'un sys-

tème à clip. Il est possible de raccorder

tous les accessoires C-35/C-DN-35.

 Brancher la fiche secteur.

 Mettre l'appareil en service au niveau

de l'interrupteur principal.

Risque de blessure et d'endommagement !

La prise n'est destinée qu'au raccord direct

d'outils électriques sur l'aspirateur. Toute

autre utilisation de la prise est interdite.

 Brancher la fiche de secteur de l'outil

électrique sur l'aspirateur.

 Mettre l'appareil en service au niveau

de l'interrupteur principal.

Remarque : L'aspirateur est en service.

L'outil électrique peut être mis en marche.

Remarque : Pour les données de branche-

ment des outils électriques, voir les carac-

téristiques techniques.

 Adapter le manchon de jonction au rac-

cordement de l'outil électrique.

 Retirer le coude figurant sur le tuyau

 Monter le manchon de jonction sur le

 Raccorder le manchon de jonction à

– Le canal d'aspiration est équipé d'un

– Lorsque le niveau maximal admissible

d'eau sale est atteint dans le réservoir,

le débit d'aspiration est stoppé.

 Mettre l'appareil hors service au niveau

de l'interrupteur principal.

 Vider le réservoir collecteur.

 Mettre l'appareil hors service au niveau

de l'interrupteur principal.

 Retirer le connecteur de la prise.

 Vider le réservoir collecteur.

 Nettoyer la partie intérieure et exté-

rieure de l'appareil en l'aspirant et en

l'essuyant avec un chiffon humide.

 Conserver les tubes d'aspiration, le

flexible d'aspiration et le câble d'alimen-

tation comme le montre la figure.

 Entreposer l’appareil dans un endroit

sec et le sécuriser contre toute utilisa-

Risque de blessure et d'endommagement !

Respecter le poids de l'appareil lors du

 Transporter l'appareil conne le montre

 Sécuriser l'appareil contre les glisse-

ments ou les basculements selon les di-

rectives en vigueur lors du transport

Mettre l'appareil en marche

Travailler avec des outils

Vider le récipient collecteur

Mise hors service de l'appareil

Après chaque mise en service

Risque de blessure et d'endommagement !

Prendre en compte le poids de l'appareil à

Cet appareil doit uniquement être entrepo-

Avant d'effectuer tout type de travaux sur

l'appareil, le mettre hors service et débran-

cher la fiche électrique.

 Déverrouiller et retirer la tête d'aspiration.

 Faire tourner la tête d'aspiration de

180 ° et la déposer.

 Dévisser l'écrou de fixation.

 Retirer la cartouche filtrante.

 Mettre la cartouche filtrante neuve en

 Mettre les écrous de fixation en place et

 Positionner la tête d'aspiration et la ver-

Avant d'effectuer tout type de travaux sur

l'appareil, le mettre hors service et débran-

cher la fiche électrique.

 Vérifier le câble, la fiche, le fusible et la

 Allumer l’appareil.

– Le flotteur obture le canal d'aspiration.

 Vider le réservoir collecteur.

 Déboucher la buse d'aspiration, le

tuyau d'aspiration, le flexible d'aspira-

tion ou la cartouche filtrante.

 Remplacer le sachet filtre en papier.

 Remplacer la cartouche filtrante.

 Vérifier le positionnement de la car-

 Remplacer la cartouche filtrante.

Si vous n'êtes pas totalement satisfait avec

les performances de votre outil D EWALT, retournez le tout simplement dans les 30

jours, complet comme à l'achat, à l'endroit

de l'achat, pour un remboursement intégral

ou un échange. Une preuve d'achat doit

Si dans les 12 mois qui suivent l'achat de

votre outil D EWALT, vous devez faire appel à la maintenance ou au service après-

vente, cela sera pris en charge sans frais

par un agent de réparation D EWALT autori- sé. Une preuve d'achat doit être fournie. In-

clut la main d'oeuvre et les pièces de

rechange pour les outils puissants. Les ac-

cessoires sont exclus.

Entretien et maintenance

Remplacement de la cartouche

La turbine d'aspiration fonctionne

mais l'appareil n'aspire pas

La force d'aspiration diminue

De la poussière s'échappe lors de

Si votre produit D EWALT est défectueux en

raison d'un défaut de matériau ou d'assem-

blage dans les 12 mois qui suivent la date

d'achat, nous garantissons le remplace-

ment gratuit de toutes les pièces dé-

faillantes ou, à notre discrétion, le

remplacement de l'unité dans la mesure

– Le produit n'as pas été mal utilisé.

– Il n'a pas été tenté de procédé à des ré-

parations par des personnes non auto-

– Une preuve de la date d'achat a été

fournie. Cette garantie est offerte en bé-

néfice supplémentaire et et vient en

supplément aux droits statutaires du

Pour la localisation de l'agent de réparation

D EWALT autorisé le plus proche, veuillez

composer le numéro de téléphone appro-

prié qui se trouve au dos de ce manuel. En

alternative, une liste des agents de répara-

tion D EWALT autorisés et les détails com-

plets de notre service après-vente sont

disponibles sur Internet sous

– Utiliser uniquement des accessoires et

des pièces de rechange autorisés par le

fabricant. Des accessoires et des

pièces de rechange d’origine garantis-

sent un fonctionnement sûr et parfait de

– Pour de plus amples informations

concernant les pièces détachées,

veuillez consulter votre revendeur

DIRECTIVES MACHINES D27900

D EWALT certifie que les produits décrits

dans le paragraphe « Fiche technique »

sont conformes aux normes :

Pour plus d’informations, veuillez contacter

D EWALT à l’adresse suivante ou vous re-

porter au dos de cette notice d’instructions.

Le soussigné est responsable de la compi-

lation du fichier technique et fait cette dé-

claration au nom de D EWALT.

D EWALT Richard-Klinger-Straße 11

GARANTIE TOTALE D'UN AN Accessoires et pièces de

Déclaration de conformité CE Directives européennes en vigueur :

2006/42/CE (+2009/127/CE)

2004/108/CE Normes harmonisées appliquées :

Normes nationales appliquées :

- Horst GroßmannVice President Engineering and Product Development 22 FR– 6

Caractéristiques techniques

Tension du secteur V 220-240

Puissance maxi W 1380

Puissance nominale W 1200

Capacité de la cuve l 27

Plein de liquide l 14

Débit d'air (maxi) l/s 67

Dépression (maxi) kPa (mbar) 20,0 (200)

Branchement des outils électriques W 100-1500

Classe de protection -- I Raccord du flexible d'aspiration (C-DN/C-ID) mm 35

Longueur x largeur x hauteur mm 420 x 420 x 525

Température ambiante (maxi) °C +40

Valeurs définies selon EN 60335-2-69

Valeur de vibrations bras-main m/s

D27900 Référence Longueur de

D27900 Référence Longueur de
