MANUALE UTENTE D27900 DEWALT

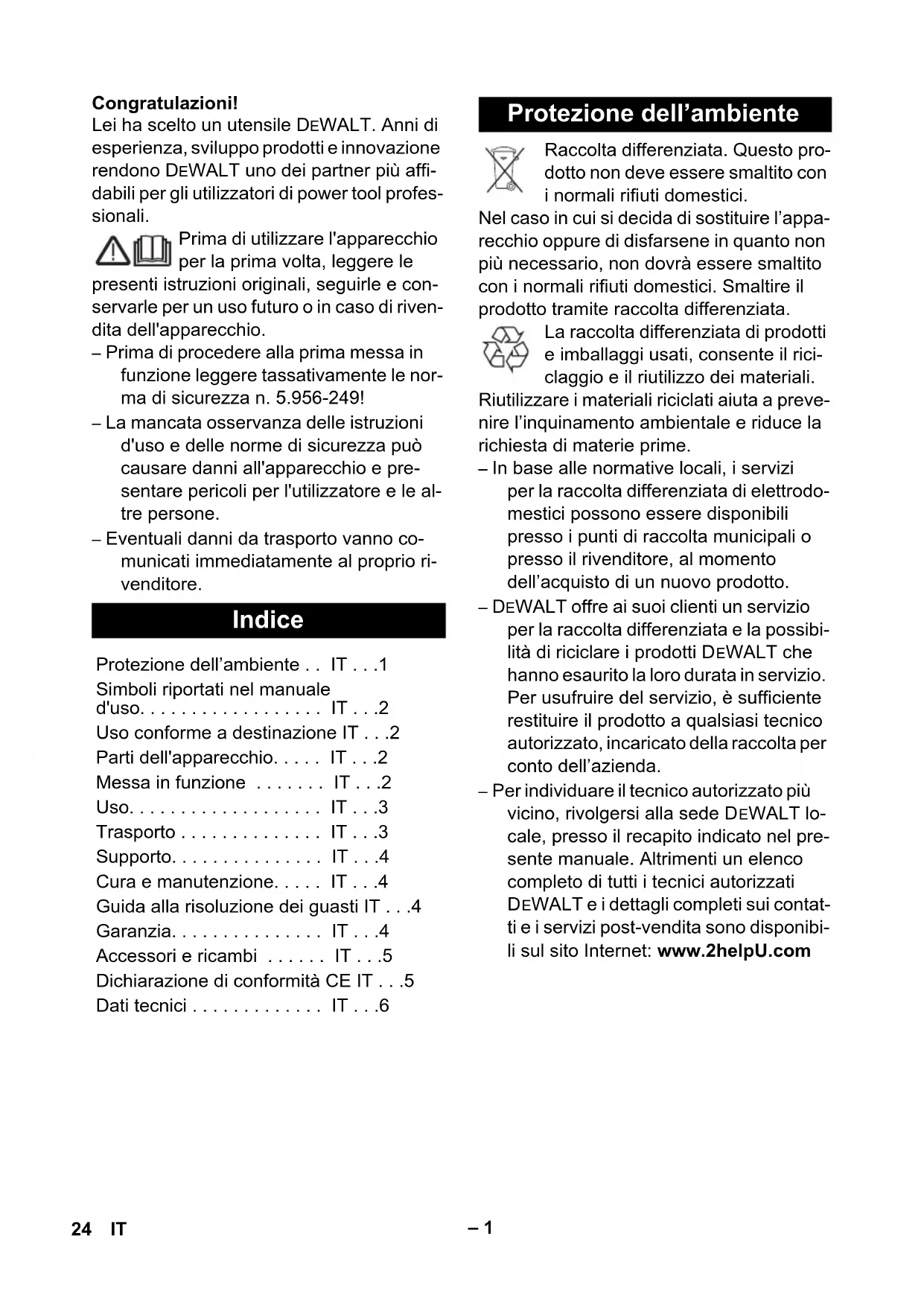

Lei ha scelto un utensile DEWALT. Anni di esperienza, sviluppo prodotti e innovazione rendono DEWALT uno dei partner più affidabili per gli utilizzatori di power tool professionali.

Prima diutilizzare l'apparecchio per la prima volta,leggere le

presenti istruzioni originali, seguirle e conservarle per un uso futuro o in caso di rivendita dell'apparecchio.

• Prima di procedere alla prima messa in funzione leggere tassativamente le norma di sicurezza n. 5.956-249!
  -La mancata osservanza delle istruzioni d'uso e delle norme di sicurezza cui possare danni all'apparecchio e presentare pericoli per l'utilizzatore e le altre persone.
• Eventuali danni da trasporto vanno comunicati immediatamente al proprio rivenditore.

Indices

Protezione dell'ambiente . IT . . .1

Simboli riportati nel manuale

d'uso. IT 2

Uso conforme a destinazione IT . . .2

Parti dell'apparecchio. . . . . IT . . .2

Messa in funzione IT...2

Uso. IT .3

Trasporto IT.3

Supporto. IT .4

Cura e manutenzione. . . . . IT . . .4

Guida alla risoluzione dei guasti IT . . .4

Garanzia. IT .4

Accessoriericambi .IT.5

Dichiarazione di conformità CE IT . . .5

Dati tecnici . IT...6

Protezione dell'ambiente

Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali rifiuti domestici.

Nel caso in cui si decide di sostituire l'apparecchio oppure di disfarsene in quanto non più necessario, non dovrè essere smaltito con i normali rifiuti domestici. Smaltire il prodottotramite raccolta differenziata.

La raccolta differenziata di prodotti e imballaggi usati, consente il ricerclaggio e il riutilizzo dei materiali.

Riutilizzare i materiali riciclati aiuta a prevenire l'inquinamento ambientale e riduce la richiesta di materie prime.

• In base alle normative locali, i servizi per la raccolta differenziata di elettrodomestici possono essere disponibili presso i punti di raccolta municipali o presso il rivenditore, al momento dell'acquisto di un nuovo prodotto.
• DEWALT offre ai loro clienti un servizio per la raccolta differenziate e la possibilità di riciclare i prodotti DEWALT che hanno esaurito la loro durata in servizio. Per usufruire del servizio, è sufficiente restituire il prodotto a qualsiasi tecnico autorizzato, incaricato della raccolta periconto dell'azienda.
• Per individuale il tecnico autorizzato più vicino, rivolgersi alla sede DEWALT locale, presso il recapito indicate nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati DEWALT e i dettagli completi sui contatti e i servizi post-vendita sono disponibili sul site Internet: www.2helpU.com

Simboli riportati nel manuale d'uso

Pericolo

Per un rischio imminente che determina lesioni gravi o la morte.

Attenzione

Per una situazione di rischio possibile che potrebbe determinare lesioni gravi o la morte.

Attenzione

Per una situazione di rischio possibile che potrebbe determinare danni leggeri a persono o cose.

Uso conforme a destinazione

Attenzione

L'apparecchio non si adatta all'aspirazione di polveri dannose alla salute.

• Questo aspiratore è destinato alla pulizia a secco/umido di pavimenti o pareti.
• Questo apparecchio si adatta all'uso professionale, ad esempio in alberghi, scuole, ospedali, fabbriche, negoti e uffici.

Parti dell'apparecchio

1 Targhetta
2 Cavo di alimentazione
3 Sostegno per tubi di aspirazione
4 Sostegno per bocchetta per fughe
5 Tubo flessibile di aspirazione
6 Dispositivo di blocco della testa di aspi-razione
7 Presa elettrica
8 Ruota pivottante
9 Contenitore sporcizia

10 Raccordo di aspirazione
11 Bocchetta per pavimenti (non in dotazione)
12 Tubo di aspirazione (non in dotazione)
13 Interruttore principale
14 Testa aspirante
15 Manigliatrasporto
16 Gancio per cavo
17 Gomito
18 Filtro a cartuccia
19 Dado di fissaggio
20 Galleggiante

Messa in funzione

Aspirazione a secco

Attenzione

Inserire sempre il filtro a cartuccia durante la pulizia a secco.

• L'aspirazione di polveri fini provvede la possibilità di usare un sacchettochiotro addizionale.

Inserimento del sacchetto除外i carta

Figura A

Figura B

Sbloccare e staccare la testa aspirante.
Inserire il sacchetto filtro di carta.
Rimettere la testa aspirante e bloccarla.

Aspirazione ad umido

Montaggio dei labbri di gomma

Figura C

Smontare il nastro con setole.
Montare i labbri di gomma.

Avviso: Il lato dei labbri in gomma con la trama deve essere rivolto verso l'esterno.

Rimuovere il sacchetto filtr di carta

• Per l'aspirazione di liquidi occorre rimuovere sempre il sacchetto filtrò di carta.

Montare il filtro supplementare

Sbloccare e staccare la testa aspirante.
Ruotare la testa aspirante di 180^ e depositarla.
Svitare il dato di fissaggio.
Togliere ilhetto a cartuccia.

Figura D

Inserire il dato di fissaggio e stringerlo.
Montare ilhetto supplementare.
Rimettere la testa aspirante e bloccarla.

Collegamento a clip

Figura E

Il canale di aspirazione è dotato di un sistema a clip. Tutti gli accessori C-35/C-DN-35 possono essere collegati.

Uso

Accendere l'apparecchio

Inserire la spina di alimentazione.
Attivare l'apparecchio dall'interruttore principale.

Lavori con utensili elettrici

Pericolo

Pericolo di lesions e di danneggiamento! La presa è individata per il collegamento diretto di utensili elettrici all'aspiratore. Qualsiasi altri utilizzato non è consentito.

Inserire la spina dell'utensile elettrico nella presa dell'aspiratore.
Attivare l'apparecchio dall'interruttore principale.

Avviso: L'aspiratore è in funzione. L'uten-sile elettrico può essere attivato.

Avviso: Il valore di alimentazione degli utensili elettrici sono indicati nel capitolo "Dati tecnici".

Figura F

Adattare il manicotto di collegamento all'attacco dell'utensile elettrico.

Figura 6

Rimuovere il gomito dal tubo flessibile di aspirazione.
Montare il manicotto di collegamento sul tubo flessibile di aspirazione.

Figura H

Collegare il manicotto all'utensile elettrico.

Svuotare il contentitore dello sporco

• Il canale di aspirazione è provvisto di un galleggiante.
• Il flusso di aspirazione si interrompe al raggiungimento del livello massimo di acqua sporca nel serbatoio.

Disattivare l'apparecchio dall'interrutto re principale.
Svuotare il serbatoio dello sporco.

Spagnere l'apparecchio

Disattivare l'apparecchio dall'interrutto re principale.
Staccare la spina.

A lavoroultimate

Svuotare il serbatoio dello sporco.
Pulire l'apparecchio all'interno e all'esterno aspirando e passando la superficie con un panno umido.

Deposito dell'apparecchio

Figura 1

Conservare i tubi di aspirazione, il tubo flessibile di aspirazione ed il cavo di alimentazione secondo quando illustrato nella figura.
Depositar l'apparecchio in un luogo asciutto e proteggerlo contro l'uso non autorizzato.

Trasporto

Attenzione

Pericolo di lesioni e di danneggiamento! Rispettare il peso dell'apparecchio durante iltrasporto.

Figura J

→ Trasportare l'apparecchio come illustrato nell'imagine.
Per il trasporto in veicoli, assicurare l'apparecchio secondo le direttive in vigore affinché non possa scivolare e ribaltarsi.

Supporto

Attenzione

Pericolo di lesioni e di danneggiamento! Rispettare il peso dell'apparecchio durante la conservazione.

Questo apparecchio più essere conservato solo in ambienti interni.

Cura e manutenzione

Pericolo

Disattivare l'apparecchio ed estrarre la spi-na di alimentazione prima di effettuare interventi sull'apparecchio.

Sostituzione del filtro a cartuccia

Sbloccare e staccare la testa aspirante.
Ruotare la testa aspirante di 180^ e depositarla.
Svitare il dato di fissaggio.
Togliere il filtro a cartuccia.
Sostituirlo con il nuovo filtering a cartuccia.
Inserire il dato di fissaggio e stringerlo.
Rimettere la testa aspirante e bloccarla.

Guida alla risoluzione dei guasti

Pericolo

Disattivare l'apparecchio ed estrarre la spi-na di alimentazione prima di effettuare interventi sull'apparecchio.

La turbina di aspirazione non funziona

Controllare il cavo, la spina, il fusabile e la presa.
Accendere l'apparecchio.

La turbina di aspirazione funziona, ma l'apparecchio non aspira

• Galleggiante ostruisce il canale di aspi-razione.
  Svuotare il serbatoio dello sporco.

La forza aspirante diminuisce

Rimuovere eventuali otturazioni alla bocchetta di aspirazione, dal tubo rigido di aspirazione o dalrello a cartuccia.
Sostituire il sacchetto filtro di carta.
Sostituire ilhetto a cartuccia

Fuoriuscita di polvere durante l'aspirazione

Controllare che ilhetto a cartuccia sia montato nella posizione corretta.
Sostituire ilhetto a cartuccia

Garanzia

GARANZIA DI 30 GIORNI, SODDISFATTI O RIMBORSATI

Se non è completamente soddisfatto del suo utensile DEWALT,asta resituirlo entro 30 giorni, con la confezione completa al punto in cui è stato acquistato per essere rimborsati o per una sostituzione. É necessario presentare lo scontrino di acquireo.

UN ANNO DI GARANZIA GratisYO PER LA MANUTENZIONE

Se ha bisogno di manutenzione o assistenza per il suo utensile DEWALT, nei 12 mesi successivi all'acquisto, gli interventi verranno effettuali gratuitemente presso un manutentore autorizzato DEWALT. è necessario presentare lo scontrino di acquisto. Inclusa manodopera e ricambi per power tool. Accessori esclusi.

UN ANNO DI GARANZIA TOTALE

Se il suo prodotto DEWALT si guasta in seguito a materiali difettosi o ad interventi da parte del personale entro 12 mesi alla data di acquisto, l'azienda garantisce la sostituzione di tutti i componenti difettosi, o a sua discrezione, la sostituzione gratuite dell'unità a condizione che:

• il prodotto non sia stato utilizzato in modo improprio.
• le riparazione non siano state effettuate da personale non autorizzato.
• venga presentato lo scontrino di acquiresto. Questa garanziaiene offerta comevantaggioextra ed inaggiunta ai diritti legali dei consumatori.

Per sapere dove si trova del manutentore autorizzato DEWALT più vicino, utilizzare il relativo numero Telefonico indicate sul retro del presente manuale. In alternatively, un elenco dei manutentori autorizzati DEWALT e tutti i dettagli sul nostro servizio di post-vendita sono disponibili sul site Internet all'indirizzo

www.2helpU.com

Accessoriericambi

• Impiegare esclusivamente accessori e ricambi autorizzati dal produttore. Accessori e ricambi originali garantiscono che l'apparecchio possa essere impiegato in modo sicuro eenza disfunzioni.
• Per ulteriori informazioni sui ricambi, visitate il venditore DEWALT di fiducia.

Dichiarazione di conformità CE

DIRETTIVA MACCHINE

D27900

DEWALT dichiara che i prodotti qui descriitti nei "Dati tecnici" sono conformi alle normative:

Dirittive CE pertinenti

Norme armonizzate applicate

EN 55014-1:2006 + A1:2009

EN 55014-2: 1997 + A2: 2008

EN 60335-1

EN 60335-2-69

EN 61000-3-2: 2006 + A2: 2009

EN 61000-3-3: 2008

EN 62233: 2008

Norme nazionali applicate

Per ulteriori informazioni, contattare

DEWALT all'indirizzo seguente o vedere sul retro del manuale.

Il firmatario è responsabile della compilation del documento technique e rende que sta dichiarazione periconto di DEWALT.

Horst Großmann

		D27900
Tensione di rete V 220-240
Frequenza Hz 50/60
Potenza max. W 1380
Potenza nominale W 1200
Capacità serbatoio I 27
Quantità di riempimento di liquido I 14
Quantità d'aria (max.) l/s 67
Soppressione (max.) kPa (mbar) 20,0 (200)
Valore di alimentazione degli utensili elettrici W 100	0-1500
Grado di protezione -- I
Attacco per tubo di aspirazione (C-DN/C-ID)	mm	35
Lunghezza x larghezza x Altezza	mm	420 x 420 x 525
Peso	kg	8,2
Temperatura ambiente (max.)	°C	+40
Valori rilevati secondo EN 60335-2-69
Pressione acustica LpA	dB(A)	72
Dubbio KpA	dB(A)	1
Valore di vibrazione mano-braccio	m/s2	<2,5
Dubbio K	m/s2	0,2

Cavo di ali-mentatione	H07RN-F 3x1,5 mm2
D27900	Codice com- ponente	Lunghezza cavo
EUR	597205-00	7,5 m

Cavo di ali- mentazione	H05VV-F 3x1,5 mm2
D27900	Codice com- ponente	Lunghezza cavo
GB	597206-00	7,5 m
