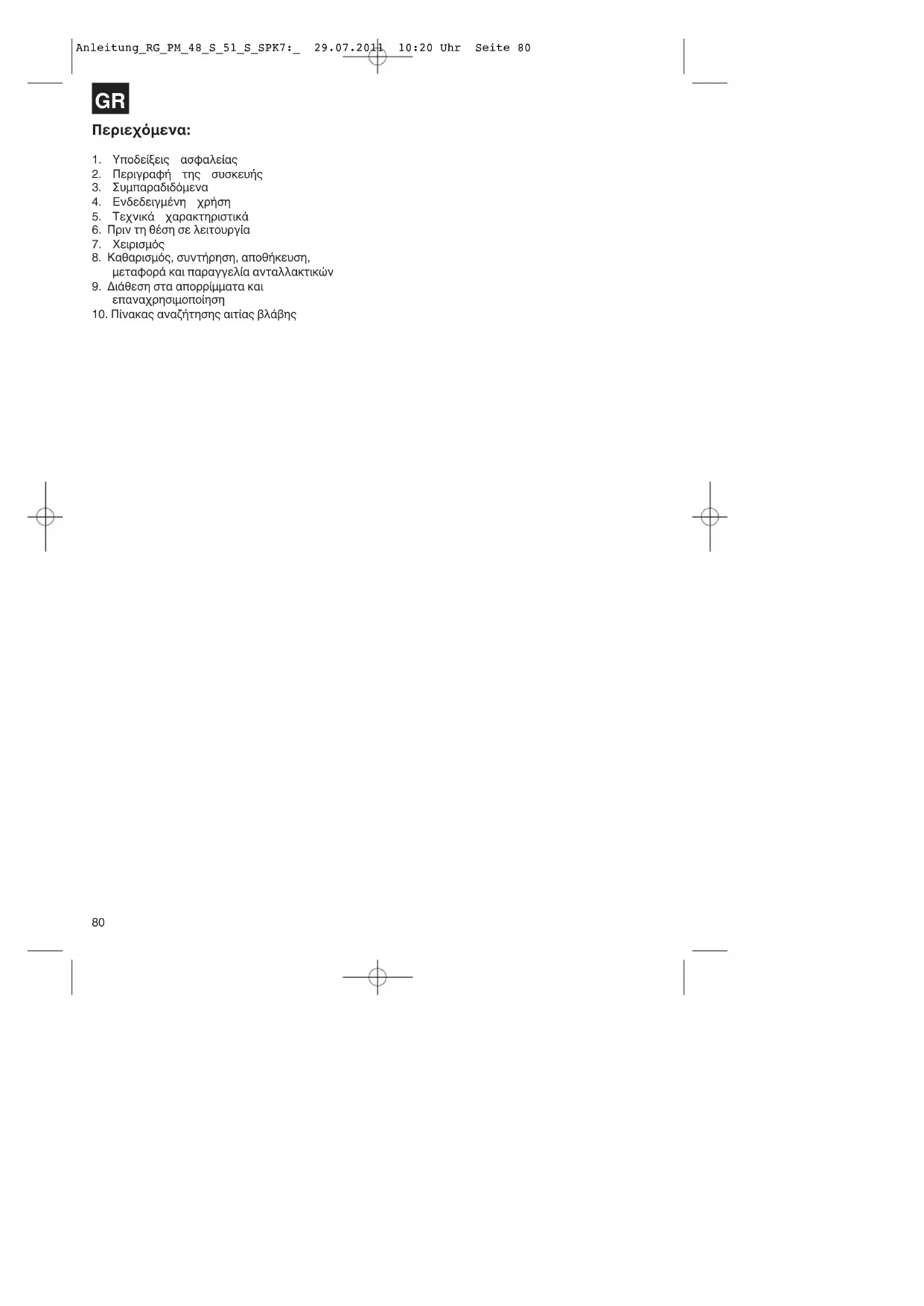

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RGPM 51 S EINHELL
- Υποδείξεις ασφάλειας
- Πληροφορίες για την ασφάλεια
- Παραδείγματα
- Ενδεδειγμένη χρήση
- Τεχνικά χαρακτηριστικά
- Πριν από τη θέση σε λειτουργία
- Χειρισμός
- Καθαρισμός, συντήρηση, απόσυρση, μεταφορά και παραγγελία ανταλλακτικών
- Αντιμετώπιση προβλημάτων και επαναφορά στην αρχική κατάσταση
- Πίνακας αναζήτησης βλαβών
Προσοχή!
Κατά τη χρήση των συσκευών πρέπει, προς αποφυγή τραυματισμών, να προνοείτε και να λαμβάνονται ορισμένα μέτρα ασφαλείας. Διαβάστε γι' αυτό το λόγο προσεκτικά τις Οδηγίες χρήσης / Υποδείξεις ασφαλείας. Φυλάξτε τις για να έχετε τη πληροφορία πάντα στη διάθεσή σας. Εάν παραδώσετε τη συσκευή σε άλλα άτομα, δώστε και αυτές τις Οδηγίες χρήσης / Υποδείξεις ασφαλείας. Δεν αναλαμβάνουμε καμία ευθύνη για ατυχήματα ή βλάβες που προέρχονται σε περίπτωση μη τήρησης αυτών των οδηγιών χρήσης και των υποδείξεων ασφαλείας.
1. Υποδείξεις ασφάλειας για χειροκίνητο κλοκοπτικό
Υποδείξεις:
- Για το χειρισμό διαβάστε προσεκτικά την Οδηγία χρήσης: Εξοικειωθείτε με τις ρυθμίσεις και τη λειτουργία της συσκευής.
- Σημείωση: Η εφαρμογή ενδέχεται να απαιτεί την εισαγωγή του Ονόματος Χρήστη και του Κωδικού Πρόσβασης για να συνεχίσετε. Οι τοπικές προδιαγραφές μπορεί να προαιρετικά να καθορίζουν την κατάλληλη γλώσσα για τον χρήστη.
- Μην κόβετε όταν στέκονται κοντά σας άλλα άτομα, διαίτερα παιδιά ή ζώα. Μην εγκαταλείπετε τη συσκευή ενώ είναι σε λειτουργία. Οι χειριστές ευθύνονται για ατυχήματα με άλλα άτομα ή την περιουσία τους.
- Εάν παραλάβετε τη συσκευή σε άλλα πρόσωπα, παραδώστε μαζί και αυτές τις οδηγίες χρήσης.
Μέτρα προετοιμασίας
- Οταν κουβέντα χώρα να φοράτε ναυτικά γέρα, αντιολισθητική παντόφλα και ένα μακρύ πανταλόνι. Να φοράτε τη κουβέντα τη χλόη ευθύνη ή η ανοιχτή σανδάλια.
- Ελέγξτε το χώρο στον οποίο θα χρησιμοποιηθεί η μηχανή και απομακρύνετε όλα τα αντικείμενα που μπορεί να πεταχτούν και να εκσφενδονιστούν.
- Προειδοποίηση: Η βενζίνη είναι άκρως εύφλεκτη.
- Να φυλάγετε το βενζίνη σε δοχεία που προορίζονται για το σκοπό αυτό. - Να βάζετε βενζίνη μόνο στο ρεζερβουάρ και η κατανάλωση ή η διάρκεια που βάζετε βενζίνη. - Να βάζετε βενζίνη πριν την ενεργοποίηση του κινητήρα. Όταν λειτουργεί ο κινητήρας ή όταν η μηχανή είναι ακόμα ζεστή, να μην ανοίγετε το καπάκι του ρεζερβουάρ και να μην γεμίζετε.
βενζίνη.
- Εάν εξέρχεται η βενζίνη, μην προσπαθείτε να εκκινήσετε τον κινητήρα. Μεταφέρετε τη μηχανή μακριά από το σημείο της διαρροής και αποφύγετε κάθε προσπάθεια ανάφλεξης μέχρι να εξαφανιστούν οι ατμοί της βενζίνης. -Για λόγους ασφαλείας να αντικαταστήσετε τα ελαττωματικά προφυλακτικά καλύμματα.
- Να αντικαθίστανται οι ελαττωματικοί σιγαστήρες.
- Πρέπει να γίνεται πλήρης έλεγχος για διαρροές αν τα εργαία κοπής, τα μπουλόνια στερέωσης και όλη η μονάδα κοπής έχει φθαρεί ή έχει υποστεί κάποια ζημιά. Για αποφυγή ανισορροπίας επιτρέπεται η αντικατάσταση ορισμένων ή ελαττωματικών εργαλείων κοπής και μπουλονιών στερέωσης μόνο με αντικατάσταση ολόκληρου του σετ.
- Σε συσκευές με περισσότερα μαχαίρια προσέξτε πως με περιστροφή ενός μαχαιριού μπορούν να αρχίσουν και τα άλλα να περιστρέφονται.
Χειρισμός
- Μην αφήνετε τον κινητήρα να λειτουργεί σε κλειστούς χώρους, στους οποίους μπορεί να δημιουργηθεί η εξάτμιση συγκέντρωσης επικίνδυνου μονοξειδίου άνθρακα.
- Να κόβετε χόρτα μόνο με φως ημέρας ή με καλό τεχνητό φωτισμό. Εάν γίνεται, να αποφεύγετε την επαφή με υγρό γρασίδι.
- Να προσέχετε να έχετε απόλυτη ευστάθεια όταν εργάζεστε σε πλαγιές.
- Να βεβαιωθείτε ότι η μηχανή είναι ακινητοποιημένη πριν την καθαρίσετε.
- Σε περίπτωση χλοοκοπτικών με τροχούς ισχύουν τα εξής: Να κόβετε χόρτα προς την πλάγια, ποτέ προς τα επάνω ή προς τα κάτω.
- Να είστε ιδιαίτερα προσεκτικοί όταν αλλάζετε την κατεύθυνση σε πλαγιές.
- Μην κόβετε χόρτα σε πολύ απότομες πλαγιές.
- Να είστε ιδιαίτερα προσεκτικοί όταν αναποδογυρίζετε το χλοοκοπτικό ή όταν το τραβάτε προς τα πίσω.
- Να ακινητοποιείτε τα μαχαίρια, όταν πρέπει να σηκώσετε το χλοοκοπτικό, όταν το μεταφέρετε πάνω από άλλες επιφάνειες χωρίς γρασίδι και όταν μετακινείτε το χλοοκοπτικό από την περιοχή όπου θέλετε να κόψετε το γρασίδι στην άλλη.
- Μην χρησιμοποιείτε το χλοοκοπτικό με ελαττωματικά συστήματα ασφαλείας ή πλέγματα ασφαλείας ή χωρίς συστήματα ασφαλείας, π.χ. ελάσματα αποφυγής κρούσεων ή συστήματα συλλογής χόρτου.
GR
- Μην αλλάζετε τις ρυθμίσεις του κινητήρα και μην τον λειτουργείτε σε υπερβολική ταχύτητα.
- Απαγορεύεται το ρεύμα πριν βάλετε τα προστατευτικά στον κινητήρα.
- Να ευθυγραμμίζετε και να χειρίζεστε τον διακόπτη ευθυγράμμισης με προσοχή, ανάλογα με τις οδηγίες του κατασκευαστή. Να προσέχετε να υπάρχει επαρκής απόσταση των ποδιών προς το μαχαίρι κοπής.
- Κατά την εκκίνηση του κινητήρα δεν επιτρέπεται να γέρνετε το κινητήρα, εκτός αν το χλοοκοπτικό πρέπει κατά τη διαδικασία αυτή να ανασηκωθεί. Την πρώτη αυτή να κλίνετε τη συσκευή προς τα εμπρός μόνο όσο χρειάζεται και να την ανασηκώνετε από τη μεριά που δεν κόβει προς το χρήστη.
- Μην εκκινείτε τον κινητήρα, όταν στέκεστε μπροστά από την έξοδο εκχυμένων χόρτων.
- Μην βάζετε χέρια ή πόδια κάτω από περιστρεφόμενα τμήματα. Να στέκεστε πάντα μακριά από την έξοδο των χόρτων.
- Μην ανασηκώνετε ή μεταφέρετε το χλοοκοπτικό όταν λειτουργεί ο κινητήρας.
- Να σβήνετε τον κινητήρα και να βγάζετε το βύσμα από την πρίζα.
- Πριν εγκαταλείψετε ή πριν καθαρίσετε το στόμιο εξαγωγής χόρτων, πριν ελέγξετε το χλοοκοπτικό, πριν το καθαρίσετε και πριν εκτελέσετε άλλες εργασίες στο χλοοκοπτικό.
- Μετά από οποιαδήποτε ανατροπή, ελέγξτε αν υπάρχουν ζημιές ή αν έχει χτυπήσει σε κάποιο αντικείμενο. Πριν αρχίσετε να εργάζεστε με το χλοοκοπτικό, ελέγξτε το και εκτελέστε τις απαραίτητες επισκευές. Εάν αρχίζει να δονείται υπερβολικά το χλοοκοπτικό, χρειάζεται άμεσος έλεγχος.
- Να ακινητοποιείτε τον κινητήρα: - όταν απομακρύνεστε από το χλοοκοπτικό - πριν από επαναφορά.
- Όταν ακινητοποιείτε τον κινητήρα, να βάζετε τον διακόπτη στη θέση στάσης (Stop). Να κλείνετε τη βαλβίδα βενζίνης.
- Η χρήση της μηχανής σε υπερβολική ταχύτητα μπορεί να αυξήσει τον κίνδυνο ατυχημάτων.
- Να είστε προσεκτικοί κατά τη χρήση της μηχανής και να αποφεύγετε το πιάσιμο των δακτύλων μέσα σε περιστρεφόμενα κοπτικά εργαλεία και των σταθερών εξαρτημάτων της μηχανής.
Συντήρηση και διάθεση
- Φροντίστε να είναι καλά σφιγμένα όλα τα παξιμάδια, τα μπουλόνια και οι βίδες και η συσκευή να είναι σε καλή κατάσταση λειτουργίας.
- Μην αγγίζετε το χλοοκοπτικό πριν εξετάσετε το περιεχόμενο εντός κτιρίου, όπου οι άτομοι της εξέλιξης θα μπορούσαν να έλθουν σε επαφή με την ανοικτή φωτιά ή συνθήκες.
- Να αφήνετε τον κινητήρα να κρυώσει πρώτα, πριν τοποθετήσετε το χλοοκοπτικό σε κλειστούς χώρους.
- Προς αποφυγή κινδύνου πυρκαγιάς να κρατάτε τον κινητήρα, την εξάτμιση και την περιοχή γύρω από το χλοοκοπτικό καθαρά κάθε απόχρηση, για να μην εξέρχεται η ίδια (φλόγα).
- Να ελέγχετε τακτικά το καλώδιο συλλογής για δόρυ ή για απώλεια της λειτουργικότητάς του.
- Για λόγους ασφαλείας να αντικαθιστάτε τα φθαρμένα ή ελαττωματικά εξαρτήματα ή τμήματα.
- Εάν πρέπει να εκκενωθεί το ρεζερβουάρ βενζίνης, να εκκενώνεται στο ύπαιθρο με αντλία απορρόφησης βενζίνης (τα τμήματα βρίσκονται στα ίδια καταστήματα).
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Σε περίπτωση πράξεων κατά των υποδείξεων ασφαλείας μπορούν να προκληθούν ηλεκτροπληξία, πυρκαγιά ή/και σοβαρός τραυματισμός.
Φυλάξτε για ελεύθερη χρήση όλες τις υποδείξεις ασφαλείας και τις οδηγίες.
Εξήγηση της ετικέτας στη συσκευή (Βλ. ΕΙΚ.9)
1) Διαβάστε τις οδηγίες χρήσης 2) Προσοχή! Κίνδυνος από εκτοξευόμενα τμήματα. Να τηρείτε απόσταση ασφαλείας 3) Προσοχή! Από αιχμηρά μαχαίρια - Πριν από όλες τις εργασίες συντήρησης, επισκευής, καθαρισμού και ρύθμισης να σβήνετε τον κινητήρα και να βγάζετε τον αναφλεκτήρα 4) Πριν από τη θέση σε λειτουργία να γεμίζετε λάδι και καύσιμο 5) Προσοχή! Να χρησιμοποιείτε προστασία και προστατευτικά γυαλιά 6) Μοχλός εκκίνησης και στον κινητήρα (I = αναμμένη μηχανή, 0 = σβησμένη μηχανή) 7) Μοχλός κίνησης (συμπλέκτης) 8) Προσοχή, κίνδυνος τραυματισμού (τένοντα τραύματα). Προσοχή, περιορισμένη να μαχαιριά.
2. Περιγραφή της συσκευής (εικ. 1-10)
- Μοχλός εκκίνησης/στον κινητήρα - Φρένο κινητήρα
- Επαναφραξιμοσύνδεση
- Μοχλός γκαζιού
- Σχονίον εκκινήσεως
- Κάτω βραχίονας ωθητής
- Ενδεικτική ταινία περιεχομένου του ασκού
- Σακούλα
- Κάμματα εξαγωγής
- Ρυθμιστής ροής καύσιμης ύλης
- Πομαρεζερβυα
- Στόμιο πλήρωσης λαδιού 13.2 Συνδετήρες καλωδίων
- Κλειδί για μηχανές 15.2 Τετράγωνο BC Βίδες Οπές για τον κάτω βραχίονα ωθητή 16.2 Βίδες για τον επάνω βραχίονα ωθητή με λειτουργία ταχυσφήνας
- Πλευρικό κάλυμμα εξαγωγής 18.4 Ταινία οχημάτων αστεριού για τον βραχίονα ωθητή
- Μοχλός κλίνης (συμπλέκτης)
- Κινητήρας τροχός (αριστερά και δεξιά)
- Προσαγωγή πλευρικής εξαγωγής
- Προσαγωγέας προστατευτικού στρώματος (άχυρου)
- Κάλυμμα κάτω βραχίονα ωθητή
3. Συμπαραδιδόμενα
Βάσει των συνημμένων περιγραφών των συμπαραδιδομένων, παρακαλούμε να ελέγξετε την πληρότητα του προϊόντος. Εάν λείπουν τμήματα, παρακαλούμε να επικοινωνήσετε με το τμήμα μας εξυπηρέτησης πελατών, το συντομότερο δυνατόν μετά την αγορά του προϊόντος, προσκομίζοντας την απόδειξη αγοράς. Παρακαλούμε να προσέξετε τους όρους εγγύησης στο τέλος των οδηγιών.
Ανοίξτε τη συσκευασία και βγάλτε προσεκτικά τη συσκευή. Απορρίψτε τα υλικά συσκευασίας καθώς και τα προστατευτικά προστασίας της συσκευασίας / μεταφοράς (εάν υπάρχουν). Ελέγξτε εάν είναι πλήρες το περιεχόμενο. Ελέγξτε τη συσκευή και τα εξαρτήματα για ενδεχόμενες ζημιές από τη μεταφορά. Φυλάξτε τη συσκευασία αν γίνεται μέχρι τη λήξη της περιόδου της εγγύησης.
ΠΡΟΣΟΧΗ
Η συσκευή και τα υλικά συσκευασίας δεν είναι παιχνίδια! Τα παιδιά δεν επιτρέπεται να παίζουν με πλαστικές σακούλες, πλαστικές μεμβράνες και μικροαντικείμενα!
Υφίσταται κίνδυνος κατάποσης και ασφυξίας
Χλοκοπτικό μηχάνημα - Επάνω και κάτω βραχίονες στήριξης Προσαρμογέας περίφραξης Εξαγωγή Προσαρμογέας προστατευτικού στρώματος (άξονας) Καλώδιο σύνδεσης (δύο τμήματα) 2x καλύμματα για κάτω βραχίονες στήριξης Κλειδί για μίζες 4x παξιμάδι σε άξονα αστεριού 2x βίδα 2x βίδα με τετράγωνο κεφάλι 2x κλιπ καλωδίου Βιβλίο οδηγιών Βιβλίο συντήρησης Προδιαγραφές Οδηγίες χρήσης
4. Ενδεδειγμένη χρήση
Η συσκευή επιτρέπεται να χρησιμοποιείται μόνο για τον σκοπό για τον οποίο προορίζεται. Κάθε πέραν τούτου χρήση δεν είναι ενδεδειγμένη. Για ζημιές ή τραυματισμούς παντός είδους που προκύπτουν από μη ενδεδειγμένη χρήση ευθύνεται ο χρήστης / χειριστής και όχι ο κατασκευαστής.
Το χλοκοπτικό μηχάνημα προορίζεται για ιδιωτική χρήση στον κήπο.
Τα χλοκοπτικά για ιδιωτική χρήση στον κήπο και σε ιδιωτικούς κήπους θεωρούνται συσκευές που δεν χρησιμοποιούνται κατά κανόνα πάνω από 50 ώρες το χρόνο, που χρησιμοποιούνται κυρίως για την περιποίηση χλοοτάπητα ή γκαζόν, αλλά και σε πάρκα, αλπικά γήπεδα, δρόμους στη γεωργία και δασοκομία.
Παρακαλούμε να προσέξετε, ότι η συσκευή μας δεν έχει κατασκευαστεί για επαγγελματική, βιοτεχνική και βιομηχανική χρήση. Δεν αναλαμβάνουμε καμία εγγύηση, εάν η συσκευή χρησιμοποιηθεί σε βιοτεχνικές ή βιομηχανικές ή σε παρόμοιες εργασίες.
Η τήρηση της από τον κατασκευαστή επισυναπτόμενης οδηγίας χρήσης αποτελεί προϋπόθεση για τη σωστή χρήση του χλοκοπτικού. Οι οδηγίες περιλαμβάνουν τους όρους λειτουργίας, συντήρησης και επισκευής.
GR
Προσοχή! Λόγω κινδύνου της σωματικής ακεραιότητας του χρήστη, το χλοκοπτικό μηχάνημα δεν επιτρέπεται να χρησιμοποιηθεί για τις ακόλουθες εργασίες: Λόγω φυσικού κινδύνου του χρήστη, δεν επιτρέπεται να χρησιμοποιηθεί το χλοκοπτικό για κούρεμα ταινιών, πρασιών, για τον τελευταίο αναρριχητικό θάμνο ή για χλοοτάπητα σε κεκλιμένο έδαφος και για τον καθαρισμό (αναρρόφηση) αναβαθμών με ζόμπρια ή για τεμαχισμό καλαμιών από ταινίες. Επίσης, το χλοκοπτικό δεν επιτρέπεται να χρησιμοποιηθεί για ενσωμάτωση εδαφών, όπως π.χ. λοφάκια από τυφλοπόντικες.
Το λάδι και το καύσιμο δεν επιτρέπεται να χρησιμοποιηθούν ως πηγή μετάδοσης κίνησης για άλλα έργα και εργασίες συντήρησης.
5. Τεχνικά χαρακτηριστικά
Υπόδειξη:
Τα αναλυτικά τεχνικά χαρακτηριστικά για τον κινητήρα προκύπτουν από τις οδηγίες χρήσης της Briggs & Stratton.
RG-PM 48 S B&S
Τύπος κινητήρα:
Τετράχρονος κινητήρας ενός κυλίνδρου 158 cm
| Apiθμος στροφών έο: | 2800 | °/1,9 kW min |
| Καύσμο: | αμόλυβδη |
| Ρύμιση υψους | κοπής: | κεντρικε |
| Πάτος | κοπής: | |
| Βάρος: | 36 |
Θόρυβος και δόνηση
| Στάθμη ηχητικής πίεος LpA | 85,6 dB(A) |
| Αβεβαιότητa KpA | 2 dB |
| Στάθμη ακουστικής icosuoc LwA | 96 dB(A) |
| Αβεβαιότητa KwA | 3 dB |
Να χρησιμοποιείτε ωτοασπίδες.
Η εκπομπή του θορύβου μπορεί να προκαλέσει βλάβη στην ακοή.
Εκπομπή δόνησης = 6,1 m/s², αβεβαιότητα K = 1,5 m/s
RG-PM 51 S B&S
Τύπος κινητήρα:
Τετράχρονος κινητήρας ενός κυλίνδρου 190 cm
| Aριθμός στροφών η₀: | 2800 | 1/2,5 kW min |
| Καύσμο: | αμόλυβδη |
| Ρύθμιση | κόπης | κεντρικα |
| Πλάτος | κόπης: | |
Βάρος: 39 kg
Όπλοβος και δόνηση
| Στάθμη ηχήτικής πίεος LpA | 74 dB(A) |
| Αβεβαίστητa KpA | 4 dB |
| Στάθμη ακουστικής ιαχύος LwA | 98 dB(A) |
| Αβεβαίστητa KwA | 2 dB |
Να χρησιμοποιείτε προστασία.
Η είσπραξη του βορού πρέπει να προκαλεί την ανάφλεξη και κοπή.
Εκπομπή δονήσεων a=6,4 m/s²
Αβεβαιότητα K = 1,5 m/s²
- Φρένο κινητήρα (εικ. 5a /αρ. 1): Να χρησιμοποιείτε το μοχλό για να απενεργοποιήσετε τον κινητήρα. Όταν αφήσετε ελεύθερο το μοχλό, σταματά αυτόματα ο κινητήρας και το μαχαίρι. Για να κόψετε τη χλόη, κρατάτε το μοχλό σε θέση εργασίας (εικ. 5b). Πριν από το κόψιμο της χλόης, πρέπει να ελέγχετε περισσότερες φορές το μοχλό εκκίνησης και διακοπής. Σιγουρευτείτε πως κινείται εύκολα το σχοινί εκκίνησης.
- Ρύθμιση ταχύτητας (Εικ. 6): Επαναφέρετε τη γλώσσα για να αυξήσετε ή να ελαττώσετε την ταχύτητα του
GR
κινητήρα. (Χελώνα = αργά / λαγός = γρήγορα)
- Μοχλός κίνησης (σχοινί συλλέκτη) (Εικ. 5a /αρ. 19). Όταν τον χειρίζεστε (Εικ. 5c), κλείνει ο συλλέκτης για την ένταση της κίνησης και το χλοοκοπτικό αρχίζει να κινείται με κινητήρα που λειτουργεί. Αφήστε τον μοχλό κίνησης έγκαιρα ελεύθερο για να σταματήσει το χλοοκοπτικό που κινείται. Δοκιμάστε την εκκίνηση και τη διακοπή λειτουργίας πριν από το πρώτο κόψιμο της χλόης, μέχρι να εξοικειωθείτε με τη συμπεριφορά του χλοοκοπτικού σας.
- Προειδοποίηση: Το μαχαίρι κοπής περιστρέφεται, όταν εκκινηθεί ο κινητήρας. Προσοχή: Πριν βάλετε μπροστά τον κινητήρα, κινήστε περισσότερες φορές το φρένο του κινητήρα για να ελέγξετε, εάν λειτουργεί και το σχοινί διακοπής της λειτουργίας. Μην ξεκινάτε! Ο κινητήρας προορίζεται για ταχύτητα κοπής χλόης και για εισαγωγή της κομμένης χλόης στο σάκο περισυλλογής και για μικρή ζώνη
- Να ελέγχετε τη στάθμη του λαδιού
- Γεμίστε το ρεζερβουάρ βενζίνης όταν είναι άδειο και χρησιμοποιείτε ένα χωνί και ογκομετρικό δοχείο. Να σιγουρεύεστε πως η βενζίνη είναι καθαρή.
Μην ξεκινάτε! Να χρησιμοποιείτε μόνο αμόλυβδη βενζίνη.
Χόρτα για κάλυψη εδάφους
Τα εν λόγω καλύμματα προσδίδουν διαφορετικά τεχνικά χαρακτηριστικά στα κύρια χόρτα στο κλειστό περίβλημα του χλοοτάπητα και επανακατανέμονται τυχαία. Δεν χρειάζεται περαιτέρω επεξεργασία.
Προσοχή: Η πράξη χόρτου για καύση του εδάφους είναι δυνατή μόνο όταν τα χόρτα δεν είναι ψηλά. Τα καλύτερα αποτελέσματα επιτυγχάνονται μόνο με εξειδικευμένα κομμάτια χόρτου για καύση του εδάφους (προσφέρεται ως αξεσουάρ).
Για να ελέγξετε την ιστορία αυτή, εκφράστε το χλοοκοπτικό και βάλτε τον προσαρμογέα για χόρτα καύσης του εδάφους (Εικ. 5δ /αρ. 22) στο άνοιγμα εξαγωγής και κλείστε το καπάκι εξαγωγής.
Πλευρική εξαγωγή
Για να ελέγξετε την πλευρική εξαγωγή πρέπει να έχετε τοποθετήσει τον προσαρμογέα για χόρτα καύσης του εδάφους (αρ. 22). Κρεμάστε τον προσαρμογέα πλευρικής εξαγωγής (Εικ. 5α /αρ. 21) όπως φαίνεται στην Εικόνα 5α.
Ένδειξη στάθμης πληρότητας του ακόν
Ο ακός διαθέτει ένδειξη πληρότητας περιεχομένου (Εικ. 2 /αρ. 6). Η ένδειξη ανοίγει στον αέρα που παράγει το χλοοκοπτικό κατά την πνευση. Όταν κλείσει το καπάκι και μετά τη διάρκεια της κοπής, ο ακός είναι γεμάτος και πρέπει να αδειάσει. Για προϊόν λειτουργίας της ένδειξης στάθμης περιεχομένου πρέπει να είναι πάντα καθαρές οι τρύπες κάτω από το καπάκι.
7.1 Πριν το κόψιμο της χλόης
Σημαντικές υποδείξεις:
- Φορέστε τα κατάλληλα ρούχα. Να φοράτε γερά παπούτσια, όχι ανάλαφρα παπούτσια του τένις.
- Να ελέγχετε μαχαίρι κοπής. Ένα μαχαίρι παραμορφωμένο ή ελαττωματικό, πρέπει να αντικαθίσταται με πρωτότυπο μαχαίρι.
- Να γεμίσετε το δοχείο με νερό μέχρι το επίπεδο. Να χρησιμοποιήσετε χλιαρό νερό για το γέμισμα του δοχείου και ένα δοχείο με στενό στόμιο. Να αδειάσετε το δοχείο που έχει αδειάσει.
- Να διαβάσετε και να ακολουθήσετε τις οδηγίες χρήσης και τις υποδείξεις σε όχημα το κιβώτιο και τις προθέσεις ακμές. Δουλέψτε τις οδηγίες χρήσης και για άλλους χρήστες όση μου εύκολη πρόβαση.
- Τα αέρια της Ελάσσονος είναι επικίνδυνα. Να βάζετε προστασία τον κινητήρα μου.
- Να οικονομούμε ό,τι υπάρχει ή τα απαραίτητα απαιτήματα ασφάλειας και ως λειτουργούν τα άλογα.
- Η ουρά του κινητήρα μπορεί να είναι επικίνδυνη. Να κόβετε μόνο όταν είναι στεγνή.
- Το κόψιμο υγρής χλόης μπορεί να είναι επικίνδυνο. Να κόβετε μόνο όταν είναι στεγνή.
- Να απομακρύνετε τα άτομα ή τα παιδιά μακριά από το χλοοκοπτικό.
- Μην κόβετε τη χλόη όταν δεν έχετε καλή ορατότητα.
- Να αφαιρείτε αντικείμενα που βρίσκονται στο έδαφος πριν αρχίσετε να κόβετε τη χλόη.
7.2 Υποδείξεις για το κόψιμο της χλόης
Προσοχή! Μην αφήνετε το καλώδιο έλξης όταν αιωρείται το καλώδιο κινητήρα. Το περιστρεφόμενο μαχαίρι μπορεί να προκαλέσει τραυματισμούς.
Να στερεώνετε πάντα προσεκτικά το καλώδιο έλξης και το άλλο περιτύλιγμα της χλόης. Κατά την απόσυρση να σβήνετε πρώτα τον
κινητήρα.
Η απόσταση ασφαλείας που προδιαγράφεται από τις λοιπές οδηγίες μετά το πριόνισμα του μαχαιριού και το χρησιμεύει να τηρείται πάντοτε. Κατά το κόψιμο και την αλλαγή κατεύθυνσης με πλάγιο δίνετε ιδιαίτερη προσοχή. Να προσέχετε για σταθερότητα, να φοράτε πάντοτε αντιολισθητικά παπούτσια και μακριά παντελόνια. Να κόβετε πάντα κάθετα προς την πλαγιά.
Για λόγους ασφαλείας δεν επιτρέπεται να κόβετε γρασίδι σε πλαγιές με κλίση άνω των 15 μοιρών.
Ιδιαίτερη προσοχή να δίνετε όταν προχωράτε προς τα πίσω και τραβώντας το χλοοκοπτικό. Κίνδυνος παραπατήματος!
7.3 Το κόψιμο της χλόης
Να εργάζεστε μόνο με καλά ακονισμένα μαχαίρια, για να μην τραβιούνται τα χόρτα και να κιτρινίζει το γρασίδι.
Για κάθε κόψιμο να οδηγείτε εάν γίνεται το χλοοκοπτικό σε ευθεία γραμμή. Οι λωρίδες αυτές να επικαλύπτονται η μία την άλλη για να μην παραλείπονται γραμμές.
Η κάτω παρειά του χοοκοπτικού να διατηρείται πάντα καθαρή και να απομακρύνονται οποτεδήποτε τα επικαθήμενα χόρτα. Τα επικαθήμενα χόρτα δυσκολεύουν την κοπή, μειώνουν την ποιότητα του κοψίματος της χλόης και την απόδοση του κινητήρα. Σπρώχνετε το κοπτικό πάντα σε κατεύθυνση προς τα εμπρός. Αποφεύγετε το γλίστρημα του χοοκοπτικού με λάδι ή νερό προς τα εμπρός. Ελέγχετε το ύψος κοπής ανάλογα με το πραγματικό ύψος του χόρτου. Εκτελείτε περισσότερες κοπές έτσι ώστε κάθε φορά να κόβετε το πολύ 4 εκ. χόρτο.
Πριν από οποιαδήποτε ενέργεια, ελέγξτε το μαχαίρι για να οδηγήσετε το κίνημα. Μην ξεχνάτε πώς το μαχαίρι είναι ακόμα ανενεργό, συνεχίστε να περιστρέφεται για λίγα δευτερόλεπτα. Να το προσέχετε να σταματήσετε το μαχαίρι.
Να ελέγχετε τακτικά εάν είναι καλά στερεωμένο το μαχαίρι, εάν βρίσκεται σε καλή κατάσταση και εάν είναι καλά ακονισμένο. Να το τροχίζετε ή να το αντικαθιστάτε εάν έχει αμβλυνθεί. Εάν το κινούμενο μαχαίρι χτυπήσει σε κάποιο αντικείμενο, σταματήστε το χλοοκοπτικό και ελέγξτε την κατάσταση του μαχαιριού. Κατόπιν ελέγξτε την κατάσταση του μαχαιριού και της
Ελέγξτε το. Εάν έχει υποστεί ζημιά, πρέπει να αντικατασταθεί.
Υποδείξεις για το κόψιμο της χλόης:
- Να προσέχετε τα στερεά αντικείμενα. Τα στερεά αντικείμενα μπορούν να προκαλέσουν τραυματισμούς ή ζημιές.
- Η εκκένωση του συστήματος μπορεί να προκαλέσει βλάβες. Αυτό είναι το άγγιγμα.
- Σε πλαγιές ή κατηφόρες να είστε ιδιαίτερα προσεκτικοί.
- Σε περίπτωση ανεπαρκούς φωτός ημέρας ή ανεπαρκούς τεχνητού φωτισμού, διακόψτε το κόψιμο της χλόης.
- Να ελέγχετε το χλοοκοπτικό, το μαχαίρι και τα άλλα εξαρτήματα όταν χρησιμοποιείτε πάνω σε ξένο αντικείμενο, σε περίπτωση που η συσκευή κουνιέται περισσότερο από το κανονικό.
- Μην κάνετε τροποποιήσεις στις ρυθμίσεις ή τις ενέργειες χωρίς να ακινητοποιήσετε προηγουμένως τον κινητήρα. Για το σκοπό αυτό τραβήξτε το μοχλό.
- Όταν πιέζετε το ένα ή το άλλο πόδι, να προσέχετε την κυκλοφορία. Να κρατάτε την εξαγωγή χλόης μακριά από το δρόμο.
- Να αποφεύγετε σημεία στα οποία παίζουν καλοί τροχοί, ή που η κατάσταση της χλόης δεν είναι ασφαλής. Πριν κινηθείτε προς τα πίσω, βεβαιωθείτε πως δεν βρίσκονται πίσω παιδιά.
- Σε πυκνό, ψηλό γρασίδι, ρυθμίστε τη ψηλότερη βαθμίδα κοπής και κόβετε πιο αργά. Πριν από την απομάκρυνση της χλόης ή άλλων αντικειμένων που βουλώνουν το χλοοκοπτικό, σβήστε τον κινητήρα και βγάλτε το καλώδιο του μπουζί.
- Να μην αφαιρείτε εξαρτήματα που προστατεύουν για την ασφάλεια της μηχανής και του χρήστη.
- Μη γεμίζετε ένζυμο στον κυπήρα, όταν είναι πολύ ξεστός ήταν λειτουργεί.
7.4 Άδειασμα του δοχείου συλλογής
Μόλις αρχίσουν να εμφανίζονται υπολείμματα γρασιδιού κατά το κόψιμο του γρασιδιού, πρέπει να αδειάσετε το δοχείο περισυλλογής.
Προσοχή! Πριν την αφαίρεση του καλαθιού συλλογής, σβήστε τη μηχανή και περιμένετε την ακινητοποίηση του κοπτικού εργαλείου.
Για την αφαίρεση του καλαθιού συλλογής ανασηκώστε το ένα χερούλι και κρατώντας το άλλο βγάλτε έξω το καλάθι συλλογής με το χερούλι (Εικ. 4). Σύμφωνα με τις προδιαγραφές ασφαλείας το
GR
καινούργιο κλείσιμο είναι σύμφωνα με την αφαίρεση καλαθιού και κλείνει το πάνω άνοιγμα. Εάν παραμένουν υπολείμματα γρασιδιού στο άνοιγμα, τότε για πιο εύκολη έκχυση του χλοοκοπτικού κάντε 1 μικρή ροπή προς τα πίσω.
Μην πατάτε με το χέρι ή με τα πόδια τα υπολείμματα γρασιδιού στο πρίσμα της μηχανής, αλλά με κατάλληλα βοηθητικά μέσα, π.χ. με βούρτσισμα.
Για καλύτερη περισυλλογή, το δοχείο συλλογής χλόης και ιδιαίτερα το πλέγμα αέρα πρέπει να καθαρίζονται από έξω μετά τη χρήση.
Να κρατάτε το καλάθι συλλογής μόνο με απενεργοποιημένο κινητήρα και ακινητοποιημένο εργαλείο κοπής.
Ανασηκώστε το άνοιγμα εξαγωγής με το ένα χέρι και με το άλλο χέρι κρατήστε το καλάθι συλλογής στο χερούλι και κρεμάστε το από πάνω.
- Να αφήνετε πρώτα τον κινητήρα να κρυώσει πριν βάλετε το χλοοκοπτικό στο κλειστό χώρο.
- Να αποσυνδέετε το γρασίδι, φύλλα, διαλυτικά και άδια πριν φυλάξετε το χλοοκοπτικό. Μην ακουμπάτε άδεια σε αυτό το χλοοκοπτικό.
- Πριν από νέα χρήση να ελέγχετε όλες τις βίδες και τα παξιμάδια. Να σφίγγετε τις χαλαρές βίδες.
- Να αερίζετε το δωμάτιο με την κοινή χλώρη πριν από νέα χρήση.
- Να βγάζετε το μπουζί για να αποφεύγετε τη χρήση από μη αρμόδιο πρόσωπο.
- Να προσέχετε να μην αφήνετε το χλοοκοπτικό δίπλα σε επικίνδυνα μέρη. Εκνεφώματα αερίου μπορεί να προκαλέσουν εκρήξεις.
- Επιτρέπεται μόνο η χρήση πρωτοτύπων εξαρτημάτων ή εξαρτημάτων εγκεκριμένων από τον κατασκευαστή για επισκευές (βλέπε οδηγίες του πιστοποιητικού εγγύησης). 8. Εάν χρησιμοποιείται το χλοοκοπτικό για μεγαλύτερο χρονικό διάστημα, αδειάστε το ρεζερβουάρ σύμφωνα με τις οδηγίες της βενζίνης.
- Να υποδεικνύετε σε παιδιά ότι δεν επιτρέπεται να χρησιμοποιούν το χλοοκοπτικό. Το χλοοκοπτικό δεν είναι παιχνίδι.
- Μην αγγίζετε ποτέ κοντά σε ηλεκτροφόρους. Να προσέχετε πάντα μόνο ένα εγκεκριμένο μπουζί. Να κρατάτε τη βενζίνη άκρη από τα παιδιά!
- Να λαδώνετε και να περιποιείτε τη συσκευή
88
8. Καθαρισμός, συντήρηση, αποθήκευση, μεταφορά και παραγγελία ανταλλακτικών
Προσοχή: Οι προφυλάξεις για τη συντήρηση και τα διαστήματα συντήρησης του κινητήρα προκύπτουν από τις επισημάνσεις της εταιρείας για τον κινητήρα της Briggs & Stratton.
Προσοχή!
Να μην εργάζεστε όταν λειτουργεί ο κινητήρας. Οι εργασίες του συστήματος ανάφλεξης από τα καλώδια και τα αγγιστικά. Πριν από όλες τις εργασίες καθαρισμού και συντήρησης να οδηγείτε τον κινητήρα και να αφαιρείτε το μπουζί από το μοτέρ. Να μην εκτελείτε οποιεσδήποτε εργασίες όταν λειτουργεί ο κινητήρας. Εργασίες που δεν περιγράφονται σε αυτές τις οδηγίες, να εκτελούνται μόνο από συμβεβλημένο ειδικό συνεργείο.
8.1 Καθαρισμός
Μετά τη χρήση να καθαρίζετε καλά το χλοοκοπτικό. Ιδιαίτερα να καθαρίζετε την κάτω επιφάνεια και την περιοχή του μαχαιριού. Υπόδειξη: Πριν γείρετε το χλοοκοπτικό προς τα πάνω, αδειάστε τελείως το ρεζερβουάρ. Ανοίξτε με αντλία ανάφλεξης της βενζίνης. Δεν επιτρέπεται η κλίση του χλοοκοπτικού πάνω από 90 μοίρες. Οι ακαθαρσίες και η χλόη αφαιρούνται πιο εύκολα όταν είναι μαλακές. Τα υπολείμματα καταλοίπων χλόης μπορούν να δυσκολέψουν το κόψιμο της χλόης. Να ελέγχετε αν ο αγωγός εξαγωγής είναι ελεύθερος από κατάλοιπα χλόης και αν χρειαστεί αφαιρέστε τα. Μην καθαρίζετε ποτέ το χλοοκοπτικό με ψεκασμό νερού ή με βενζίνη. Ο κινητήρας να παραμένει στεγνός. Δεν επιτρέπεται η χρήση διαβρωτικών αντιδραστικών ουσιών όπως καθαριστικά και βενζίνη καθαρισμού.
8.2 Συντήρηση
Προσοχή: Οι προϋποθέσεις για τη συντήρηση των διαστημάτων συντήρησης του κινητήρα από τις επιβάλλουσες οδηγίες για τον κινητήρα της Briggs & Stratton.
Να φοράτε τα κατάλληλα ρούχα εργασίας συντήρησης και βοηθητικά γάντια για το σκάφος αυτό λειτουργούντα Κέντρα συλλογής.
Στερέωση των τροχών.
8.2.2 Μαχαίρι
Για λόγους ασφαλείας να βγάζετε το μαχαίρι για τράβηγμα, συναρμολόγηση και τοποθέτηση ο εξουσιοδοτημένος έμπειρος υπάλληλος. Για να πετύχετε άριστο το αποτέλεσμα εργασίας συνιστάται να βγάζετε το μαχαίρι για έλεγχο κάθε φορά το χρόνο.
Αλλαγή του μαχαιριού (Εικ.8)
Κατά την αλλαγή των κοπικών εργαλείων επιτρέπεται μόνο η χρήση γνήσιων ανταλλακτικών. Η απόδειξη στο διάγραμμα να μορφοποιείται σύμφωνα με τον άξονα του αναφερόμενου άξονα ανταλλακτικών. Να μην τοποθετείτε σε άλλο μαχαίρι.
8.2.6 Διάρκεια λειτουργίας
Τα χλοοκοπτικά επιτρέπεται να χρησιμοποιούνται μόνο στις εργάσιμες ώρες από τις 7.00 το πρωί έως τις 7.00 το βράδυ. Παρακαλούμε να προσέχετε τις τοπικές διατάξεις, που ενδεχομένως να διαφέρουν από τόπο σε τόπο.
8.3 Προετοιμασία για την ψύξη του χλοοκοπτικού
Προειδοποίηση: Μην αδειάζετε τη βενζίνη σε κλειστούς χώρους, κοντά σε φωτιά ή όταν καπνίζετε. Οι ατμοί του αέρα μπορεί να προκαλέσουν εκρήξεις ή πυρκαγιά.
- Να αδειάσετε το ρεζερβουάρ βενζίνης με αντλία για αναρρόφηση βενζίνης.
- Βάλτε μπροστά τον κινητήρα και αφήστε τον να λειτουργήσει μέχρι να καταναλωθεί η υπόλοιπη βενζίνη.
- Καθαρίστε όλη τη συσκευή για να προστατέψετε το βερνίκι.
- Να φυλάγεται η μηχανή πάντα σε καλά αεριζόμενο χώρο.
8.4 Προετοιμασία του χλοοκοπτικού για την αποθήκευση
- Αδειάστε το ρεζερβουάρ της βενζίνης (βλέπε 8.3/1). 2. Αφήστε τον κινητήρα να λειτουργήσει μέχρι να καταναλωθεί η υπολοιπόμενη βενζίνη.
- Άδειασε το λάδι από τον θερμό κινητήρα
- Βγάλτε το βύσμα από το μπουζί.
- Να καθαρίζετε τη συσκευή.
- Εκκρεμήστε από το όχημα εκκίνησης στο κρεασότο (εκ. 3γ). Χαλαρώστε τα περικόχλια και σηκώστε το τετράγωνο προς τα κάτω. Προσέξτε να μην το ακουμπήσετε το όχημα κατά την ανύψωση.
- Τυλίξτε τις τρεις στρώσεις χαρτί ουδέτερα γύρω από τα πάνω και κάτω βραχίονες του κινητήρα για να αποφύγετε το τρίψιμο.
GR
8.5 Παραγγελία ανταλλακτικών
Κατά την παραγγελία ανταλλακτικών να αναφέρετε τα εξής: Τον τύπο της συσκευής, τον αριθμό της συσκευής, τον αριθμό ταυτότητας της συσκευής και τον αριθμό ανταλλακτικού. Θα βρείτε τις ισχύουσες τιμές και πληροφορίες στην ιστοσελίδα www.isc-gmbh.info
9. Διάθεση στα απορρίμματα και επαναχρησιμοποίηση
Η συσκευή διατίθεται ως συσκευασία προς απόρριψη σύμφωνα με τη νομοθεσία. Αυτή η συσκευασία αποτελείται από πρώτες ύλες και έτσι μπορεί να επαναχρησιμοποιηθεί ή να ανακυκλωθεί. Η συσκευή και τα εξαρτήματά της αποτελούνται από διάφορα υλικά, όπως μέταλλα και πλαστικά υλικά. Να παραδίδετε τα ελαττωματικά εξαρτήματα σε κέντρα συλλογής ειδικών απορριμμάτων. Ενημερωθείτε από τα τοπικά καταστήματα ή στη διοίκηση της κοινότητας!
| Bλάβη Evδεχόμενη αἰτία Αποκατάσταη | |
| Ανομούμορφη λειουργία, δυνατές δονήσεις τής συοκεύης | - χαλαρές βίδες
- χαλαρή στερώωη μαχαρίου
- ανιόρροπη λειουργία
μαχαρίου |
| Δεν λειουργέο κινηήρας - δεν εύ | ει πεσείο μοχλός
πέδηης
- κενό ρεζερβουάρ καυσίμου |
| To γκαζόν κιρινίζει, κόβεται ανομούμορφα | - to μαχαίριδεν εύναι τροχισμένον
- χαμηλό ὄψος κοπής
- χαμηλός αριθμός στροφών του κινηήρα |
| H εξαγωγή τής χλός εύναι ανομούμορφη | - χαμηλός αριθμός στροφών του κινηήρα
- πολύ χαμηλό ὄψος κοπής
- φθαρμένο μαχαίρι
- βουλωμένο σάκος συλλογής
xλός |
GR
Όροι εγγύησης:
Η εταιρεία iSC GmbH εγγυάται την αντικατάσταση ελαττωματικών εξαρτημάτων ή την αντικατάσταση της συσκευής σύμφωνα με τους όρους, χωρίς να υπάρχουν αξιώσεις εγγύησης.
| Kατηγρία Παράδειγμα | Eγγύŋηση | |
| Ελατώματα Συκόν ἡλειουργίας 24 μήνες | | |
| Αναλώσια εξαρτήματα Φίλτρο αέρα, συματόσχοινα, καλάθι συγκέντρωπός, ελαστικά, συμιλέκτης | 6 μήνες | |
| Αναλώσιανικά/avαλώσια εξαρτήματα | Maxaipia Eγγύŋηση μόνο σε ειδικό | λάττωμα (24 'ρες μετά την αγορά / ημερομηνία γοράς) |
| Ελλείψεις 5 εργάσμες ημέρες | | |
Ως προς τα αναλώσιμα υλικά, τα αναλώσιμα εξαρτήματα και τμήματα που λείπουν εγγυάται η εταιρεία iSC GmbH την αντικατάσταση ή την παράδοση του τμήματος που λείπει μόνο εφόσον το ελάττωμα κοινοποιηθεί εντός 24 ωρών (αναλώσιμα υλικά), 5 εργάσιμων ημερών (λείπουν τμήματα) ή 6 μηνών (αναλώσιμα εξαρτήματα) και αποδειχθεί με απόδειξη αγοράς.
Σε περίπτωση ελαττωμάτων υλικού ή λειτουργίας παρακαλούμε να μας παραδώσετε τη συσκευή μαζί με την εισυνναπόμενη κάρτα εγγύησης, την οποία πρέπει να έχετε συμπληρώσει. Σημαντικό ρόλο παίζει μία ακριβής περιγραφή του σφάλματος.
Για το λόγο αυτό παρακαλούμε να απαντήσετε στις ακόλουθες ερωτήσεις:
Λειτουργούσε η συσκευή ή είχε ήδη κάποιο ελάττωμα; Μπορέσατε να παρατηρήσετε κάτι περίεργο πριν παρουσιαστεί το ελάττωμα (σύμπτωμα ή βλάβη); - Ναι, δουλεύει η συσκευή (κύριο σύμπτωμα); Περιγράψτε την ακριβή λειτουργία.
