Vrsta izdelka	Bencinska kosilnica
Znamka	Einhell
Model	RGPM 51 S
Širina košnje	510 mm
Višina košnje	30-75 mm, centralno nastavljanje (5 položajev)
Vrsta motorja	4-taktni, enojni valj, 190 cm³
Moč	2,5 kW / 2800 vrt/min
Gorivo	Normalni neosvinčeni bencin
Teža	39 kg
Raven hrupa	Zvočni tlak: 74 dB(A); zvočna moč: 98 dB(A)
Vibracije	6,4 m/s² (negotovost K=1,5 m/s²)
Zbirna vreča	Z indikatorjem napolnjenosti
Posebne funkcije	Mulčenje, stranski izmet, zložljiv volan, sklopka koles
Varnost	Zavorna zavora, zaustavitvena ročica, zaščitni pokrovi
Vzdrževanje	Menjava olja, brušenje/zamenjava rezila, klinasti jermen
Priloženi dodatki	Adapter za mulčenje, adapter za stranski izmet, ključ za svečko

Pogosto zastavljena vprašanja - RGPM 51 S EINHELL

Kako zagnati kosilnico Einhell RGPM 51 S?

Pritisnite ročico zavorne zavore, nato nastavite ročico za plin na hitro. Potegnite zaganjalno vrvico. Pred zagonom se prepričajte, da je v rezervoarju bencin in da je raven olja pravilna.

Katero olje uporabiti za motor?

Uporabite kakovostno 4-taktno motorno olje viskoznosti SAE 30 ali 10W-30 glede na temperaturo. Za natančna priporočila preverite priročnik Briggs & Stratton.

Kako nastaviti višino košnje?

Nastavitev je centralna prek ročice na ohišju. Izvlecite ročico in izberite enega od 5 položajev (30 do 75 mm). Pred nastavljanjem se prepričajte, da je motor ustavljen.

Kaj storiti, če kosilnica ne zažene?

Preverite rezervoar za gorivo (bencin), raven olja, ali je ročica zavorne zavore pritisnjena in ali je vžigalna svečka povezana. Če je zalita, počakajte nekaj minut in poskusite znova.

Kako vzdrževati rezilo?

Rezilo je treba brusiti vsako sezono. Za zamenjavo odklopite svečko, nagnite kosilnico, odstranite osrednji vijak in namestite novo originalno rezilo. Poskrbite za pravilno uravnoteženje.

Kako uporabiti funkcijo mulčenja?

Odklopite zbirno vrečo, vstavite adapter za mulčenje v zadnji izmet in spustite loputo. To zmelje travo in jo ponovno porazdeli. Idealno za kratke trate.

Kakšno varnostno razdaljo je treba upoštevati?

Ne kosite bližje kot 15 metrov od ljudi ali živali. Nosite trdne čevlje in dolge hlače. Uporabite protihrupne slušalke.

Kako izprazniti motorno olje?

Zaženite motor, da se olje segreje, nato ga ustavite. Postavite posodo pod odtočni ventil, odstranite odtočni čep in pustite, da olje odteče. Privijte nazaj in napolnite s pravilno količino.

Kje najti nadomestne dele?

Deli so na voljo pri prodajalcih Einhell ali na spletnem mestu iSC-GmbH. Navedite vrsto naprave, številko artikla, identifikacijsko številko in referenco dela.

Kako shraniti kosilnico pozimi?

Izpraznite rezervoar za bencin, zaženite motor, dokler ne ugasne, izpraznite olje, očistite kosilnico in jo shranite na suhem in zračnem mestu. Odklopite svečko.

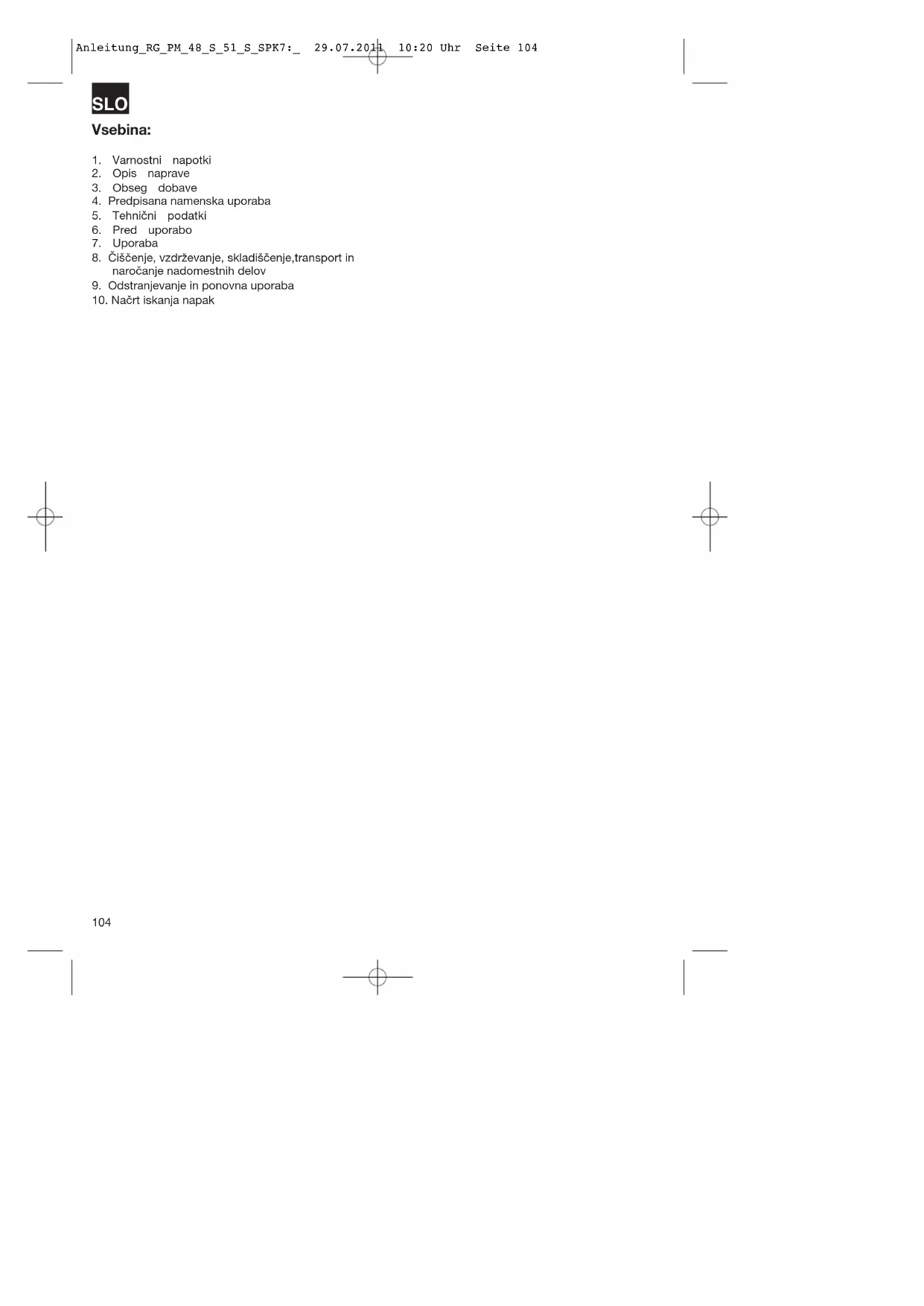

NAVODILA ZA UPORABO RGPM 51 S EINHELL

Originalna navodila za uporabo bencinske kosilnice za travo

CE

1. Varnostni napotki
2. Opis naprave
3. Obseg dobave
4. Predpisana namenska uporaba
5. Tehnični podatki
6. Pred uporabo
7. Uporaba
8. Čiščenje, vzdrževanje, skladiščenje, transport in naročanje nadomestnih delov
9. Odstranjevanje in ponovna uporaba
10. Načrt iskanja napak

Pozor!

Pri uporabi naprav je potrebno upoštevati nekatere preventivne varnostne ukrepe, da bi preprečili poškodbe in škodo. Zato skrbno preberite navodila za uporabo/varnostne napotke in jih dobro shranite tako, da boste imeli zmeraj na voljo potrebne informacije. V kolikor bi napravo predali drugim osebam, Vas prosimo, da jim izročite ta navodila za uporabo / varnostne napotke. Ne prevzemamo nobene odgovornosti za nezgode in škodo, do katerih bi prišlo zaradi neupoštevanja teh navodil in varnostnih napotkov.

1. Varnostna navodila za ročno vodeno kosilnico za travo

Navodila

1. Skrbno preberite navodila za uporabo. Seznanite se z nastavitvami in s pravilno uporabo stroja.
2. Nikoli ne dovolite, da bi kosilnico za travo uporabljali otroci ali osebe, ki niso seznanjene z navodili za uporabo. Lokalne določbe lahko določajo manjšo dovoljeno starost uporabnika.
3. Nikoli ne kosite trave med tem, ko so v bližini ostale osebe, še posebej otroci ali živali. Upoštevajte, da je uporabnik oz. oseba, ki stroj vodi, odgovorna za nesreče z drugimi osebami ali njihovo lastnino.
4. V kolikor bi predali napravo drugim osebam, vas prosimo, da jim izročite ta navodila za upravljanje kosilnice.

Pripravljalni ukrepi

1. Med košnjo trave je potrebno vedno nositi dolge hlače in čvrsto obutev. Trave ne kosite bosonogi ali v lahkih sandalah.
2. Preglejte teren, na katerem se bo stroj uporabljal in odstranite vse predmete, ki bi jih kosilnica lahko zagrabila in zalučala vstran.
3. Opozorilo: Bencin je močno vnetljiv: - bencin hranite le v zato predvidenih posodah, - bencin dolivajte le na prostem in ne kadite med postopkom polnjenja kosilnice, - Bencin je potrebno doliti pred zagonom motorja. Med tem, ko je motor prižgan ali, ko je kosilnica za travo še vroča, ne smete odpirati pokrova rezervoarja ali bencina dolivati. - V primeru, da je pri dolivanju bencina bencin stekel čez rob rezervoarja, ne smete poizkušati zagnati motorja. Namesto tega je potrebno stroj odstraniti vstran od površine, ki je polita z bencinom. Izognite se vsakršnemu zaganjanju motorja dokler razlit bencin ne izhlapi.
4. Bencinski rezervoar in druga zapirala rezervoarja je v primeru poškodbe potrebno zamenjati.
5. Zamenjajte defektne dušilce zvoka.
6. Pred uporabo je vedno potrebno na pogled pregledati, če so: rezalno orodje, pritrdilni zatiči in celotna rezalna enota obrabljeni ali poškodovani. Da bi se izognili neuravnoteženosti, je poškodovane pritrdilne zatiče in rezalno orodje potrebno zamenjati po kompletih.
7. Pri napravah z več noži upoštevajte, da se zaradi vrtenja enega noža lahko začnejo vrteti drugi noži.

Rokovanje

1. Ne pustite, da bi motor z notranjim izgorevanjem deloval v zaprtih prostorih, v katerih se lahko nabere nevaren ogljikov monoksid.
2. Travo kosite le pri dnevni svetlobi ali pri dobri umetni osvetlitvi. Če je mogoče, se popolnoma izogibajte uporabi naprave, ko je trava mokra.
3. Pri košnji trave vedno pazite na dobro stojo.
4. Stroj vodite le s hitrostjo hoje.
5. Za stroje na kolesih velja: Travo vedno kosite prečno na pobočje, nikoli navzgor ali navzdol po pobočju.
6. Posebej pozorni bodite, ko na pobočju spreminjate smer vožnje (košnje trave).
7. Na prekomerno strmih pobočjih trave ne kosite.
8. Posebej pozorni bodite, ko kosilnico za travo obračate ali jo vlečete k sebi.
9. Rezalni nož ustavite, ko je kosilnico za travo potrebno nagniti, jo transportirati preko površin, ki niso travnate in ko kosilnico za travo premikate proti in vstran od travnate površine, ki jo je potrebno pokositi.
10. Kosilnice za travo nikoli ne uporabljajte s poškodovano zaščitno napravo ali s poškodovano zaščitno mrežo ali brez montiranih zaščitnih naprav, npr. obojne pločevine in/ali košare za travo.
11. Ne spreminjajte regulacijskih nastavitev motorja ali ne prekoračite normiranega števila vrtljajev.
12. Zavoro motorja sprostite, preden motor zaženete.
13. V skladu z navodili proizvajalca je potrebno motor zagnati s previdnostjo. Pazite na zadosten odmik nog od rezalnega noža.
14. Pri zaganjanju motorja kosilnica za travo ne sme biti nagnjena, razen če je kosilnico za travo pri postopku potrebno privzdigniti. V tem primeru jo nagnite le toliko, kot je nujno potrebno, in dvignite le tisto stran, ki je na nasprotni strani od uporabnika.
15. Motorja ne zaganjajte, če stojite pred izmetalnim kanalom.
16. Roke in noge nikoli ne vodite na ali pod vrteče

se dele. Vedno se držite vstran od izmetalne odprtine.

1. Nikoli ne dvigujte ali nosite kosilnice za travo, ko je motor prižgan.
2. Ugasnite motor in snemite pokrov vžigalne svečke:
3. preden sproščate blokade ali odpravljate zamašitve v izmetalnem kanalu
4. preden pregledujete kosilnico za travo, jo čistite ali na njej izvajate dela
5. ko ste zadeli tujek. Kosilnico za travo preglejte glede poškodb in na njej opravite potrebna popravila, preden jo ponovno zaženete in z njo delate. V primeru, da kosilnica za travo prične nenavadno močno vibrirati, jo je potrebno skrbno pregledati.
6. Ugasnite motor:
7. ko se oddaljite od kosilnice za travo
8. preden dolivate bencin.
9. Pri ugašanju motorja je potrebno regulator plina postaviti v položaj za izklop. Bencinsko pipo je potrebno zapreti.
10. Obratovanje stroja pri prekomerni hitrosti lahko povzroči nevarnost nezgod.
11. Bodite previdni pri izvajanju nastavitev na stroju in se izogibajte vstavljanju prstov med premikajoče se rezalno orodje in trde dele naprave.

Vzdrževanje in skladiščenje

1. Poskrbite, da so vse matice, sorniki in vijaki trdno priviti in da je naprava v varnem delovnem stanju.
2. Kosilnice za travo s polnim rezervoarjem nikoli ne puščajte znotraj zgradbe, v kateri lahko bencinski hlapi pridejo v stik z odprtim ognjem ali z iskrami.
3. Preden kosilnico za travo postavite v zaprti prostor, počakajte, da se motor ohladi.
4. Da bi se izognili nevarnosti požara, je potrebno motor, izpuh in področje okoli rezervoarja za gorivo vzdrževati v čistem stanju (odstranite travo, listje ali iztekajoče mazivo oz. olje).
5. V rednih časovnih intervalih preverite košaro za travo glede obrabe ali izgube tehnične uporabnosti.
6. Iz varnostnih razlogov zamenjajte porabljene ali poškodovane dele.
7. V primeru, da je bencinski rezervoar potrebno izprazniti, je to potrebno izvršiti na prostem in s pomočjo sesalne črpalke za bencin (dobi se v trgovinah z gradbenimim materialom).

OPOZORILO!

Preberite varnostne napotke in navodila.

Neupoštevanje varnostnih napotkov in navodil ima lahko za posledico električni udar, požar in/ali hude poškodbe.

Shranite vse varnostne napotke in navodila za kasnejšo uporabo.

Obrazložitev simbolov na napravi (Slika 9):

1) Preberite navodila za upravljanje. 2) Pozor! Nevarnost zaradi delov, ki jih lahko vrže kosilnica ven. Držite varnostno razdaljo. 3) Pozor! Previdnost zaradi ostrih nožev! Pred vsemi vzdrževalnimi, popravilnimi, čistilnimi in nastavitvenimi deli ugasnite motor in snemite vtikač iz vžigalne svečke. 4) Pred zagonom nalijte olje in gorivo. 5) Previdnost! Uporabljajte zaščito za ušesa in zaščitna očala. 6) Ročica za zagon / ustavitev motorja (l=motor vključen; 0=motor izključen). 7) Ročica za vožnjo (ročica sklopke). 8) Nevarnost vreznin. Pozor, krožeči noži.

2. Opis naprave (Slika 1-10)

1. Ročica za zagon / zaustavitev motorja - motorna zavora
2. Zgornji potisni ročaj
3. Ročica za plin
4. Zagonska vrvica
5. Spodnji potisni ročaj
6. Prikaz polnosti lovilne vreče
7. Lovilna vreča
8. Izmetalna loputa
9. Nastavitev višine košnje
10. Pokrov posode za gorivo
11. Nastavek za dolivanje olja 13.2 kabelski sponki
12. Ključ za vžigalno svečko 15.2 Četverorobna vijaka za spodnji potisni ročaj
13. 2 vijaka za zgornjo potisno ročico s funkcijo hitrega napenjanja
14. Pokrov stranske izmetalne odprtine
15. 4 zvezdaste matice za potisni ročaj
16. Ročica za pogon (ročica sklopke)
17. Pogonsko kolo (levo in desno)
18. Adapter za stransko izmetalno odprtino
19. Adapter za mulčenje
20. Pokrov spodnje potisne ročice

3. Obseg dobave

S pomočjo opisanega obsega dobave preverite, ali je artikel popoln. Če deli manjkajo, se najkasneje v 5 delovnih dneh po nakupu artikla obrnite na servisni center z originalnim računom. Upoštevajte tablo jamstva v garancijskih določilih ob koncu teh navodil.

• Odpritembalazo in previdnovzemite napravo iz embalaze.
• Odstranite embalazni material in embalazne in transporte varovalne priprave (ce obstajajo). Preverite, ce je obseg dobave popoln. Preverite morebitne poskodbe naprave in delov pribora, do katerih bi lahko prislo med transportom. Po moznosti shranite embalazo do poteka garancijskega roka.

POZOR

Naprava in embalazni material nista igrača za otroke! Otroci se ne smejo igrati s plastičnimi vrečkami, folijo in malimi deli opreme! Obstaja nevarnost zadušitve in zaužitja takšnih delov materiala!

Bencinska kosilnica

Zgornji potisni lok in spodnji potisni lok Prilagodilnik stranskega izmeta Prilagodilnik za zastirko Lovilna košara (dvodelna) 2xPokrov za spodnji potisni lok Ključ za svečke 4x zvezdaste matrice 2xhitrovpenjalni vijak 2x štirirobni vijak 2x kabelska sponka Servisna knjižica bencin Originalna navodila za uporabo

4. Predpisana namenska uporaba

Bencinska kosilnica za travo je primerna za privatno uporabo na vrtu in na ljubiteljskem vrtu.

Kot kosilnice za privatno uporabo na vrtu in na

ljubiteljskem vrtu se smatrajo tiste kosilnice za travo,

katerih letna uporaba praviloma ne presega 50 ur in

se uporabljajo pretežno za negovanje trave ali

travnatih površin, ampak ne v javnih parkih, športnih

prizoriščih, kmetijstvu in gozdarstvu.

Prosimo, da upoštevate, da naše naprave niso bile

konstruirane za namene profesionalne, obrtne ali

industrijske uporabe. Ne prevzemamo nobenega

jamstva, če se naprava uporablja za profesionalne, obrtne ali industrijske namene ali za izvajanje podobnih dejavnosti.

Upoštevanje proizvajalčevih navodil za uporabo je predpogoj za pravilno uporabo kosilnice za travo. Navodila za uporabo vsebujejo tudi navodila za obratovanje, vzdrževanje in pogoje za vzdrževanje.

Pozor! Zaradi nevarnosti, da bi se uporabnik lahko telesno poškodoval, se kosilnica za travo ne sme uporabljati za naslednja dela: za prirezovanje grmovja in živih mej, za rezanje in sekanje plezalnih rastlin ali trave na strehah ali v balkonskih koritih ter za čiščenje (sesanje) poti in kot rezalnik za rezanje hlodov ali odrezanih delov žive meje. Nadalje se kosilnica za travo ne sme uporabljati kot okopalnik za poravnavanje vzpetin, kot so npr. krtovi griči.

Iz varnostnih razlogov se kosilnica za travo ne sme uporabljati kot pogonski agregat za drugo delovno orodje ali odne garniture kakršnih koli drugih vrst.

5. Tehnični podatki

Napotek:

Natančne tehnične podatke lahko najdete v priloženih navodilih Briggs & Stratton.

RG-PM 48 S B&S

Tip motorja: Enocilindrični štiritaktni motor 158 ccm

Normirano število vrtljajev: 2800 min⁻¹ / 1,9 kW

Gorivo: neosvinčeni bencin

Nastavitev višine rezanja: centralno (30-75 mm)

Širina rezanja: 480 mm

Teža: 36

Hrup in vibracije

Nivo zvočnega tlaka LpA 85,6 dB (A)

Negotovost K_pA 2 dB

Učinek hrupa lahko povzroči izgubo sluha.

Emisija vrednost vibriranja a_h = 6,1m / s³

Negotovost K = 1,5m / s²

SLO

RG-PM 51 S B&S

Tip motorja: Enocilindrični štiritaktni motor 190 ccm

Normirano število vrtljajev: 2800 min ^-1 / 2,5kW

Gorivo: neosvinčeni

Nastavitev višine rezanja: centralno (30-75 mm)

Širina rezanja: 510 mm

Teža: 39 kg

Hrup in vibracije

Nivo zvočnega tlaka LpA 74 dB (A)

Negotovost KpA 4 dB

Učinek hrupa lahko povzroči izgubo sluha.

Emisijska vrednost vibriranja a_h = 6,4 m/s²

Negotovost K = 1,5 m/s²

6. Pred uporabo

6.1 Sestavljanje komponent

Pri dobavi kosilnice so nekateri deli demontirani. Sestava kosilnice je enostavna, če upoštevate sledeče napotke za sestavo. Pozor! Pri sestavljanju kosilnice in pri izvajanju vzdrževalnih del potrebujete sledeče dodatno orodje, ki ni zajeto v obsegu dobave: - ravno posodo za iztočenje olja (pri zamenjavi olja) - merilno posodo 1 liter (odporno na olje / bencin) - kanister za bencin - lijak (primeren za nastavek za polnjenje posode za bencin) - gospodinjske krpe za čiščenje (za brisanje ostankov olja / bencina; odstranjevanje na bencinski črpalki) - črpalko za odsesavanje bencina (plastična izvedba, se dobi v trgovinah s tehničnim materialom) - posodo za olje z ročno črpalko (se dobi v trgovinah s tehničnim materialom)

Montaža

1. Spodnjo potisno ročico (Slika 3a/Poz. 5) namestite na ohišje kosilnice in nastavite želeno delovno višino. Nastaviti je mogoče 3 različne delovne višine, v ta namen vstavite zatič spodnje potisne ročice v ustrezno nasproti ležečo luknjo

ohišja kosilnice, kot je prikazano na primeru A-A (Slika 3). Spodnja potisna ročica mora biti nastavljena enako na obeh straneh. Sedaj namestite pokrov (Slika 3a/Poz.23) in potisno ročico (5) s tornimi vijaki (15) in zvezdastimi vijaki (18), kot prikazuje slika 3a.

1. Zgornjo potisno ročico privijačite na spodnjo potisno ročico s po enim vijakom (Slika 3b/Poz. 16) in pritrdite z zvezdastim vijakom (Slika 3b/Poz. 18) na obeh straneh. Pazite, da gledajo glave vijakov (16) ob pritegu navznoter, da se ohrani funkcija hitrega napenjanja.
2. Držalo potezne vrvice za vžig (Slika 3c/Poz. 4) vpnite na predviden kavelj, kot je prikazano na sl. 3c.
3. Potezno vrvico pritrdite s priloženimi kabelskimi vezicami (Slika 3d/Poz.13) na potisno ročico.
4. Lovilna vreča mora biti zgrajena tako, kot je prikazano na sliki 3e. V ta namen previdno vtaknite jezičke zgornje lovilne vreče v odprtino spodnje lovilne vreče.
5. Z eno roko privzdignite izmetalno loputo (slika 4/poz. 8) in namestite lovilno vrečo za travo (slika 4/poz. 7), kot je prikazano na sliki 4.

6.2 Nastavljanje višine košnje

Pozor! Nastavljanje višine košnje se lahko izvaja le, ko je motor ugasnjen in ko pokrov vžigalne svečke ni na vžigalni svečki.

Preden pričnete s košnjo, preverite, če rezalno orodje ni topo in če niso pritrdila za rezalno orodje poškodovana. Topo in/ali poškodovano rezalno orodje eventualno zamenjajte v kompletu, da ne bi prišlo do neuravnoteženosti. Pri tem ugasnite motor in snemite pokrov vžigalne svečke. Nastavljanje višine košnje se izvrši centralno z ročico za nastavljanje višine košnje (slika 7/poz. 9). Nastavite lahko 5 različnih višin košnje. Nastavljalno ročico potegnite navzven in nastavite želeno višino košnje. Ročica v želenem položaju zaskoči.

7. Uporaba

Napotek:

Navodila za postopek zagona motorja lahko preberete v navodilih Briggs & Stratton.

Pozor!

Motor je dobavljen brez olja. Zato pred zagonom brezpogojno nalijte olje v motor. Prav tako morate naliti bencina, ker ni zajet v stanju dobave.

Da bi preprečili nenameravani zagon kosilnice za travo, je le-ta opremljena z zavoro za motor (slika 5a/poz. 1), katero je potrebno aktivirati preden zaženete kosilnico za travo. Ko spustite ročico zavore za motor, se mora le-ta vrniti v svoj izhodiščni položaj in motor avtomatsko ugasne.

Z regulatorjem za plin lahko regulirate hitrost in vrtenje noža (slika 6).

Preden pričnete s košnjo trave, je potrebno ta postopek izvesti nekajkrat, da bi se prepričali, da vse deluje pravilno. Vsakič, ko morate na vaši kosilnici za travo izvesti kakršna koli nastavljalna dela in/ali popravila, počakajte, da se nož preneha vrteti.

Pred vsakimi nastavljalnimi deli, popravili in vzdrževalnimi deli ugasnite motor.

Navodila:

1. Zavora motorja (slika 5a/poz. 1): Za ugasnitev motorja uporabljajte ročico. Če ročico izpustite, se motor in rezalni nož avtomatsko ustavita. Za košnjo pa ročico držite v položaju za delo (slika 5b). Preden dejansko pričnete s košnjo trave, večkrat preverite ročico za zagon/ustavljanje. Prepričajte se, da se vrvica da lahko potegniti.
2. Regulator za plin (slika 6): Pomikajte ga, če želite povečati ali zmanjšati hitrost motorja. (želva = počasi / zajec = hitro) 3. Vodilna ročica / ročica za sklopko (slika 5a/poz. 19): Če uporabite to ročico (slika 5c), se sklopka za pogon stisne, kosilnica za travo pa se s prižganim motorjem začne premikati. Da bi ustavili premikajočo se kosilnico za travo, je treba ročico pravočasno spustiti. Pred prvo košnjo vadite speljevanje in ustavljanje, dokler se ne navadite na vozne lastnosti.
3. Opozorilo: Rezalni nož se vrti, ko se motor zažene.

Pomembno: Pred zagonom motorja večkrat premaknite zavoro motorja, da bi preverili, ali vrv za ustavljanje deluje dobro.

Pazite: Motor je nastavljen na hitrost za rezanje trave, izmetavanje trave v lovilno vrečo in konstruiran za dolgo življenjsko dobo.

1. Preverite nivo olja.
2. V rezervoar dolijte bencin, če se izprazni, in uporabite lijak in merilno posodo. Zagotovite, da je bencin čist.

Pazite: Uporabljajte le neosvinčeni normalni bencin. Opozorilo: Uporabljajte le en varnostni bencinski kanister. Pri dolivanju bencina ne smete kaditi. Preden dolijete bencin, je treba ugasniti motor in

počakati nekaj minut, da se ohladi.

Mulčenje

Pri mulčenju se pokošeni material v zaprtem ohišju kosilnice zmelje in se ponovno razdeli po trati. Koš za sprejem trave in odstranjevanje trave odpade.

Pozor: Mulčenje je možno le pri kratki travi. Optimalne rezultate dosežete le z nožem za mulčenje (mogoče ga je dobiti kot pribor).

Da bi uporabljali način za mulčenje, snemite lovilno vrečo in adapter za mulčenje (slika 5d/poz. 22) potisnite v izmetalno odprtino ter zaprite izmetalno loputo.

Stranska izmetalna odprtina

Da bi uporabljali stransko izmetalno odprtino, mora biti adapter za mulčenje montiran (poz. 22). Adapter za stransko izmetalno odprtino (slika 5e/poz. 21) obesite, kot je prikazano na sliki 5e.

Prikaz polnosti lovilne vreče

Lovilna vreča ima prikaz polnosti (Slika 2/Poz. 6). Ta se odpre z zračnim tokom, ki ga proizvaja kosilnica med delovanjem. Če se loputa med košnjo zapre, je lovilna vreča polna, zato jo izpraznite. Za brezhibno delovanje prikaza polnosti morajo biti luknje spodnje lopute vedno čiste in prehodne.

7.1 Pred košnjo

Pomembni napotki:

1. Obleči se je potrebno primerno. Obujte si dobro obutev in ne kosite v sandalah ali teniških copatih.
2. Preglejte rezalni nož. Nož, ki je upognjen ali je kakor koli drugače poškodovan, ga je potrebno zamenjati z originalnim rezalnim nožem.
3. Bencinski rezervoar napolnite na prostem. Za to uporabljajte lijak in merilno posodo. Razliti bencin pobrišite s krpo.
4. Preberite in upoštevajte navodila za uporabo in tudi navodila glede motorja in dodatnih naprav. Navodila shranite tako, da bodo dostopna tudi za druge uporabnike.
5. Izpušni plini so nevarni. Motor zaganjajte le na prostem.
6. Prepričajte se, da so vse zaščitne naprave montirane in da dobro delujejo.
7. Napravo lahko uporablja le oseba, ki je za to primerna.
8. Košnja mokre trave je lahko nevarna. Če se le da, je travo potrebno kositi, ko je suha.
9. Drugim osebam ali otrokom naročite, da se naj zadržujejo na varni razdalji od kosilnice.

1. Nikoli ne kosite, ko je vidljivost slaba.
2. Preden pričnete kositi, je s terena potrebno pobrati vse na tleh ležeče predmete.

7.2 Napotki za pravilno košnjo trave

Pozor! Nikoli ne odpirajte izmetalne lopute, ko izpraznjujete lovilno napravo pri prižganem motorju. Vrteči se nož lahko povzroči telesne poškodbe.

Izmetalno loputo in lovilno vrečo za travo vedno krobno pritrdite. Pred odstranjevanjem ugasnite motor.

Varnostno razdaljo (konec vodilne ročice) med uporabnikom in ohišjem noža je potrebno vedno upoštevati. Pri spreminjanju smeri košnje na pobočjih in strminah je potrebna posebna pazljivost.

Na pobočjih in strminah je potrebna posebna pazljivost. Pazite na varno stojo, nosite čevlje s proti zdrsu varnim in oprijemljivim podplatom ter dolge hlače. Kosite vedno prečno na pobočje.

Na pobočjih, ki so bolj strma od 15 stopinj, se iz varnostnih razlogov ne sme kositi.

Pri vzvratnem premikanju in vlečenju kosilnice je potrebno biti še posebej pazljiv. Nevarnost spotikanja!

7.3 Košnja trave

Travo kosite le z ostrimi, brezhibnimi noži, da ne bi razcefrali travnih bilk in da trava ne bi postala rumena.

Da bi dosegli čisti presek, je kosilnico potrebno voditi po kar se da ravnem pasu. Pri tem se ti pasovi vedno morajo prekrivati za nekaj centimetrov, da ne bi ostali nepokošeni deli.

Spodnjo stran ohišja kosilnice je potrebno vzdrževati v kar se da čistem stanju, nakopičene ostanke trave pa je nujno potrebno odstraniti. Obloge otežujejo zaganjanje kosilnice, vplivajo na kvaliteto rezanja in na izmetavanje trave. Na pobočjih je potrebno kositi po pasu, ki je postavljen prečno na pobočje. Zdrs kosilnice se lahko prepreči tako, da kosilnico postavite diagonalno navzgor.

Višino rezanja trave izberite glede na dejansko velikost trave. Če je potrebno, travo kosite večkrat in tako, da naenkrat kosite maksimalno 4 cm trave.

Preden izvajate kakršno koli kontrolo kosilnice, je motor potrebno ugasniti. Bodite pozorni na to, da se po tem, ko motor ugasnete, nož še nekaj sekund vrti. Noža nikoli ne poizkušajte zaustavljati.

V rednih časovnih intervalih preverjajte, če je nož

pravilno pritrjen, če je v dobrem stanju in če je dobro nabrušen. V nasprotnem primeru ga nabrusite ali zamenjajte. V primeru, da vrteči se nož zadane ob predmet, kosilnico za travo ustavite in počakajte, da se nož popolnoma ustavi. Nato preverite stanje noža in držala za nož. V primeru, da je kateri od teh dveh delov poškodovan, ga je potrebno zamenjati.

Napotki za košnjo trave:

1. Pazite na trde predmete. Kosilnica za travo se lahko poškoduje ali pa vodi do telesnih poškodb.
2. Vroči motor, izpuh ali pogon lahko povzroči opekline. Teh delov se ne dotikajte.
3. Na pobočjih ali na strmo nagnjenem terenu kosite previdno.
4. Pomanjkljiva dnevna svetloba ali umetna osvetljava je razlog, da prenehate s košnjo trave.
5. Če ste zapeljali na tujek ali pa naprava prične vibrirati močneje, kot je normalno, je potrebno pregledati kosilnico, nož in ostale dele.
6. Ne izvajajte spreminjanja nastavitev ali popravil brez, da bi pred tem ugasnili motor. Snemite pokrov vžigalne svečke.
7. V bližini ceste pazite na cestni promet. Izmetalno napravo imejte vedno usmerjeno vstran od ceste.
8. Izogibajte se mestom, kjer kolesa več nimajo oprijema in mestom, kjer košnja trave ni več varna. Pred premikanjem nazaj se prepričajte, da za vami ni majhnih otrok.
9. Na mestih, kjer je trava gosta in visoka, nastavite kosilnico na najvišjo stopnjo rezanja in kosite počasi. Preden pričnete odstranjevati travo ali odpravljati vzroke zamašitve je potrebno ugasniti motor in sneti vžigalni kabel.
10. Nikoli ne odstranjujte delov, ki služijo kot zaščitna oprema.
11. Nikoli ne dolivajte bencina v motor, ki je še vroč ali ko je v teku.

7.4 Izpraznjevanje lovilne vreče za travo

Takoj, ko med košnjo trave na tleh pričnejo ostajati ostanki trave, je potrebno izprazniti lovilno vrečo.

Pozor! Preden snamete lovilno vrečo, je potrebno ugasniti motor in počakati, da se rezalno orodje ustavi.

Da bi sneli lovilno vrečo, je z eno roko potrebno dvigniti izmetalno loputo, z drugo roko pa je potrebno prijeti za nosilni ročaj in lovilno vrečo vzeti ven (Slika 4). V skladu s predpisi se izmetalna loputa spusti, ko lovilno vrečo vzamemo ven in tako zapre zadnjo izmetalno odprtino. Če pri tem v odprtini ostanejo ostanki trave, je za ponovni zagon smotrno,

da kosilnico potegnemo nazaj za približno 1 m.

Ostanke trave, ki so ostali na ohišju kosilnice ali na delovnem orodju, ne odstranjujte z rokami ali nogami, ampak jih odstranite s pomočjo ustreznih pripomočkov (npr. ščetke ali metle).

Da bi zagotovili dobro praznjenje ostankov trave, je potrebno lovilno vrečo in še posebej zračno mrežo po uporabi odznotraj očistiti.

Lovilno vrečo vstavljajte le, ko je motor ugašen in ko je rezalno orodje ustavljeno.

Z eno roko dvignite izmetalno loputo in z drugo roko držite lovilno vrečo za nosilni ročaj ter jo od zgoraj obesite.

7.5 Po košnji

1. Preden kosilnico postavite v zaprt prostor, je potrebno počakati, da se motor ohladi.
2. Pred shranjevanjem odstranite travo, listje, mazivo in olje. Na kosilnico ne odlagajte nobenih drugih predmetov.
3. Pred ponovno uporabo preglejte vse vijake in matice. Sproščene vijake je potrebno priviti.
4. Pred ponovno uporabo izpraznite lovilno vrečo za travo.
5. Snemite pokrov vžigalne vrvice, da bi preprečili nedovoljeno uporabo kosilnice.
6. Pazite na to, da kosilnice ne boste postavili poleg vira nevarnosti. Plini lahko povzročijo eksplozijo.
7. Za popravilo lahko uporabite le originalne dele ali pa dele, ki jih je odobril proizvajalec (glej naslov garancijskega lista).
8. Če kosilnice dalj časa ne boste uporabljali, je treba bencinski rezervoar izprazniti s črpalko za izčrpavanje bencina.
9. Otroke opozorite, da kosilnice ne smejo uporabljati. Kosilnica ni igrača.
10. Bencina nikoli ne hranite v bližini vira isker. Vedno uporabljajte atestiran kanister. Bencin hranite stran od otrok.
11. Napravo naoljite in vzdržujte.

8. Čiščenje, vzdrževanje, skladiščenje, transport in naročanje nadomestnih delov

Pozor: Informacije o vzdrževanju in časovni intervali vzdrževanja so navedeni v priloženih navodilih za uporabo motorja Briggs & Stratton.

Pozor:

Ko je motor v teku, se nikoli ne dotikajte delov ali izvajajte opravil na delih vžigalne naprave, ki so pod napetostjo. Pred kakršnimikoli vzdrževalnimi ali negovalnimi deli je treba z vžigalne svečke sneti pokrovček vžigalne svečke. Nikoli ne izvajajte kakršnihkoli del na napravi, ko je naprava v teku. Dela, ki v teh navodilih za uporabo niso opisana, naj izvaja le pooblaščena strokovna delavnica.

8.1 Čiščenje

Po uporabi kosilnico skrbno očistite. Posebej skrbno očistite spodnjo stran in predel nožev. Napotek: Preden kosilnico prevrnete na stran, odstranite rezervoar z gorivom s črpalko za sesanje bencina. Kosilnice ne smete prevrniti za več kot 90 stopinj. Najbolj preprosto umazanijo in travo odstranite takoj po košnji. Posušeni ostanki trave in umazanija lahko vplivajo na kakovost košnje. Preverite, ali je kanal za izmet trave prost ostankov trave in jih po potrebi odstranite. Kosilnice nikoli ne čistite s curkom vode ali visokotlačnim čistilcem. Motor mora ostati suh. Agresivnih čistil, kot so hitra strojna čistila ali pralni bencin, ne smete uporabljati.

8.2 Vzdrževanje

Pozor: Informacije o vzdrževanju in vzdrževalne intervale za motor najdete v priloženih navodilih podjetja Briggs & Stratton.

Uporabljen vzdrževalni material in pogonska sredstva oddajte na mestu zbiranja.

8.2.1 Osi koles in pesta koles

Namastiti jih je treba enkrat na sezono. Za to z izvijačem snemite pokrove koles in odvijte pritrdilne vijake koles.

8.2.2 Nož

Iz varnostnih razlogov pustite, da vam nož nabrusijo, balansirajo in montirajo le v pooblaščeni servisni delavnici. Da bi dosegli optimalne rezultate, se priporoča, da nož pustite pregledati enkrat na leto.

Zamenjava noža (Sika 8)

Za zamenjavo rezalnega orodja lahko uporabite le originalne nadomestne dele. Oznaka noža se mora ujemati s številko, ki je navedena na belem nalepki nadomestnih delov. Nikoli ne vgradite drugega noža.

Poškodovani noži

V primeru, da bi z nožem kljub vsej previdnosti zadeli ob oviro, takoj ugasnite motor in iz vžigalne svečke potegnite pokrov. Kosilnico nagnite na stran in preglejte nož glede poškodb. Poškodovani ali skrivljeni nož je potrebno zamenjati. Nikoli ne poskušajte zravnati skrivljenega noža. Nikoli ne delajte s skrivljenim ali močno obrabljenim nožem - to povzroči nastanek vibracij, ki lahko povzročijo nadaljnje poškodbe kosilnice.

Pozor: Pri delu s poškodovanim nožem obstaja nevarnost poškodovanja.

Pobrusiti nož

Rezili noža lahko poostrite s kovinsko pilo. Da ne bi povzročili neuravnoteženosti noža, pustite, da nož pobrusijo v pooblaščeni servisni delavnici.

8.2.3 Vzdrževanje in nastavljanje žicovodov

Žicovode pogosto naoljite in preverite njihovo lahko premikanje.

8.2.4 Preverjanje klinastega jermena

Za preverjanje klinastega jermena odstranite pokrov, ki prekriva klinasti jermen (sl. 8/pos. D).

8.2.5 Popravilo

Po popravilu ali vzdrževalnih delih se prepričajte, da so vsi tehnični zaščitni deli montirani in da so v brezhibnem stanju. Dele, ki lahko povzročijo poškodbe, hranite na mestu, ki je nedostopno drugim osebam in otrokom.

Pozor: Po zakonu o jamstvu za proizvode ne prevzemamo jamstva za škodo, ki je bila povzročena zaradi nestrokovnega popravila ali škodo, ki je nastala zaradi uporabljanja neoriginalnih nadomestnih delov ali delov, ki z naše strani niso bili odobreni. Prav tako ne dajemo jamstva za škodo, ki je nastala zaradi nestrokovnega popravila. Pustite, da vam popravila izvaja servisna služba ali pooblaščeni strokovnjak. Enako velja tudi za dele pribora.

8.2.6 Obratovalni čas

Kosilnico za travo lahko uporabljate le delovne dni v času od 7:00-19:00 ure. Prosimo, da upoštevate zakonske predpise, ki so lahko lokalno različni.

8.3 Priprava za skladiščenje kosilnice za travo

Opozorilo: Bencina ne odstranjujte v zaprtih prostorih, v bližini ognja ali med tem, ko kadite. Bencinski hlapi lahko povzročijo eksplozijo ali ogenj.

1. Bencinski rezervoar izpraznite s pomočjo črpalke za izčrpavanje bencina.
2. Zaženite motor in ga pustite prižganega tako dolgo, dokler ne porabi preostalega bencina.
3. Očistite celotno napravo, da zaščitite barvni lak.
4. Napravo shranite v dobro prezračenem prostoru ali mestu.

8.4 Priprava kosilnice za travo na transport

1. Izpraznite bencinski rezervoar (glej točko 8.3.1)
2. Zaženite motor in ga pustite prižganega tako dolgo, dokler ne porabi preostalega bencina.
3. Odstranite motorno olje dokler je motor še topel.
4. Z vžigalne svečke odstranite pokrovček vžigalne svečke.
5. Očistite napravo.
6. Zicovod zagonske vrvice obesite na kavelj (slika 3c). Odvijte krilno matico in zgornji potisni ročaj spustite navzdol.
7. Med zgornji in spodnji potisni ročaj in motor dajte nekaj plasti valovite lepenke, da bi preprečili drgnjenje.

8.5 Naročilo rezervnih delov

Pri naročilu rezervnih delov navedite naslednje podatke:

Tip stroja, številka artikla/stroja, identifikacijska številka stroja, številka rezervnega dela, ki ga naročate. Aktualne cene in informacije najdete na spletni strani www.isc-gmbh.info

9. Odstranjevanje in recikliranje

Naprava je ovita v ovojnino, da bi preprečili poškodovanje zaradi transporta. Ta ovojnina je surovina in jo kot tako lahko ponovno uporabimo ali pa jo predamo v recikliranje.

Naprava in njeni deli so sestavljeni iz različnih materialov, kot npr. kovina in umetna masa. Defektne konstrukcijske dele predajte na deponijo za posebne odpadke. Povprašajte v strokovni trgovini ali pri občinski upravi!

10. Napake in odprava napak

Opozorilo: Preden začnete izvajati inšpekcijska in nastavljalna dela, je potrebno ugasniti motor in potegniti vžigalni kabel. Opozorilo: Če je po nastavitvah ali popravilih motor tekel nekaj minut, mislite na to, da so izpuh in ostali deli vroči. Da bi se izognili opeklinam, se teh delov ne dotikajte.

Pozor: Če nastopijo težave v zvezi z motorjem, Vas prosimo, da preberete priložena navodila Briggs & Stratton.

Napaka Možni vzrok Odprava motnje
Nemiren tek, močno vibriranjennaprave	- rahli vijaki- rahla pritrditev noža- neuravnotežen nož	- preverite vijake- preverite pritrditev noža- zamenjalte nož
Motor se ne zažene - zavorna ročica	ni stisnjena- prazen rezervaar za gorivo	- stisnite zavorno ročico-dolijte gorivo
Neredno košenje trave - nož ni oster	- prenikza višina košnje- premajhno število vrtljajevmotorja	- naostrite nož-nastavite prvilno višino-ročico za plin postavite na max.
Nezadostni izmet trave - premajhno	število vrtljajevmotorja- prenikza višina košnje-obrabljen nož-zamašena lovilna vreča	- ročico za plin postavite na max.- prvilno nastavite- zamenjalte nož- izpraznite lovilno vrečo

Garancijski pogoji:

Družba iSC GmbH jamči za odpravo napak ali menjavo naprave v skladu s spodaj navedeno preglednico, pri čemer to ne vpliva na zakonske garancijske zahtevke.

Kategorija Primer Garancijska storitev
Pomanjkljivosti na materialu ali konstrukciji
Obrabni deli Zračni filter, bovdenovi	botegi, lovilna košara, pnevmatike, sklopka
Potrošni material/potrošni deli Rezila	Garancija le pri takojšnji okvari (24 ur po nakupu/datumu računa)
Manjkajovi deli 5 delovnih dni

Glede obrabnih delov, potrošnega materiala in manjkajočih delov jamči družba iSC GmbH odpravo pomanjkljivosti ali naknadno dobavo, če pride do pomanjkljivosti v roku 24 ur (potrošni material), 5 delovnih dni (manjkajoči deli) ali 6 mesecev (obrabni deli) po nakupu in stranka datum nakupa dokaže z originalnim računom.

Pri pomanjkljivosti na materialu ali konstrukciji vas prosimo, da v primeru garancije napravo skupaj s priloženo povsem izpolnjeno garancijsko kartico. Pomembno je, da navedete natančen opis napake.

Odgovorite na naslednja vprašanja:

Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena? - Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)? Kaj na napravi po vašem mnenju ne dela (glavni simptom)?

Opišite to napačno delovanje.

1. Odpravljanje napak

HR/BIH

Pozor!

Pri uporabi naprave morate upoštevati varnostne predpise, da preprečite poškodbe in škodo. Zato natančno preberite ta navodila za uporabo / varnostne napotke. Dobro jih shranite, da bodo informacije vedno na voljo. Če bi napravo izročili drugim osebam, jim priložite tudi ta navodila za uporabo / varnostne napotke. Ne prevzemamo odgovornosti za škodo, ki bi nastala zaradi neupoštevanja teh navodil za uporabo in varnostnih napotkov.

1. Varnostna navodila za kosilnico na ročni pogon

Opombe

Enovaljni štiritaktni motor 158 ccm

Radni broj okretaja: 2800 min	1/1,9 kW
Gorivo:	bezolovni
Korekcija visine rezanja:
	centralna (30-75 mm)
Širina rezanja: 480 mm
Težina:	36

Hrup in vibracije

Razina zvučnog tlaka \( {\mathrm{L}}_{\mathrm{{pA}}} \)	85,6 dB (A)
Nesigurnost \( {\mathrm{K}}_{\mathrm{{pA}}} \)	2 dB
Intenzitet buke \( {\mathrm{L}}_{\mathrm{{WA}}} \)	96 dB (A)
Nesigurnost \( {\mathrm{K}}_{\mathrm{{WA}}} \)	3 dB

Nosite zaščito za sluh.

Enovaljni štiritaktni motor 190 cm

Radni broj okretaja: 2800 min

-1/2,5 kW

Gorivo:

bezolovni

Nastavitev višine rezanja:

centralna (30-75 mm)

Širina rezanja: 510 mm

Težina: 39kg

Hrup in vibracije

Razina zvučnog tlaka LpA

74 dB (A)

Nesigurnost KpA

4 dB

Intenzitet buke LWA

98 dB (A)

Nesigurnost Kwa

2 dB

Nosite zaščito za sluh.

Hrup lahko vpliva na izgubo sluha.

8.3 Priprava za shranjevanje kosilnice

Opozorilo: ne shranjujte bencina v zaprtih prostorih, v bližini ognja ali dima. Hlapi plina lahko povzročijo eksplozije ali požar.

1. Izpraznite rezervoar za bencin s pomočjo črpalke za izčrpavanje.
2. Zaženite motor in pustite, da deluje, dokler se ne porabi preostanek bencina.
3. Očistite celotno napravo, da zaščitite lak.
4. Napravo shranjujte na dobro prezračevanem mestu.

8.4 Priprava kosilnice za prevoz

1. Izpraznite rezervoar za bencin (glejte točko 8.3.1)
2. Pustite, da motor deluje, dokler se ne porabi preostanek bencina.
3. Izpraznite motorno olje iz toplega motorja.
4. Redno čistite napravo.
5. Očistite odprtine za hlajenje cilindra in ohišja.
6. Obesite vrvico za zagon na kavelj (sl. 3c). Odvijte vse krilne matice in preklopite zgornjo potisno zanko navzdol.
7. Med zgornjo in spodnjo potisno zanko ter motor položite več plasti valovitega kartona, da preprečite strig.

4. Namenska uporaba

Napravo je dovoljeno uporabljati samo za predvideni namen. Vsaka druga uporaba ni namenska. Za škodo ali poškodbe vseh vrst, nastale zaradi nenamenske uporabe, je odgovoren uporabnik/upravljavec, nikakor pa proizvajalec.

Enocilindrični štiritaktni motor 158 cm³

Delovno število vrtljajev: 2800 min⁻¹ / 1,9 kW

Enocilindrični štiritaktni motor 190 cm³

Radni broj obrtaja: 2800 min

-1/2,5 kW

plitka posoda za zbiranje olja (za menjavo olja)

• merilna posoda 1 liter (odporna na olje/benzin) - kanister za bencin
• lijak (ustreza nastavku za točenje bencina na rezervoarju), krpe za brisanje (za brisanje olja/ostankov bencina; odstranjevanje na bencinski črpalki), črpalka za sesanje bencina (plastična, na voljo v trgovinah z gradbenim materialom), posoda za olje z ročno črpalko (na voljo v trgovinah z gradbenim materialom)

Montaža

1. Spodnji potisni ročaj pritrdite na ohišje kosilnice (sl. 3a/poz. 5) in nastavite želeno delovno višino. Nastavljive so 3 različne delovne višine, za kar je treba zatiče spodnjega potisnega ročaja vstaviti

v luknjice na nasprotni strani ohišja kosilnice, kot na primer A-A (sl. 3). Spodnji potisni ročaj mora biti na obeh straneh enako nastavljen. Zdaj pritrdite pokrov (sl. 3a/poz. 23) in fiksirajte potisni ročaj (5) s štirikotnimi (15) in zvezdastimi vijaki (18), kot je prikazano na sliki 3a. 2. Zgornji potisni ročaj pritrdite na spodnjega s pomičnim vijakom (sl. 3b/poz. 16) in zvezdastim vijakom (sl. 3b/poz. 18) na obeh straneh. Pazite, da so objemke vijaka (16) pri zategovanju vijakov obrnjene navznoter, da se ohrani funkcija hitrega zategovanja. 3. Vrvico za zagon (sl. 3c/poz. 4) zakačite na za to predviden kavelj, kot je prikazano na sliki 3c. 4. Vrvico za zagon fiksirajte s priloženimi kabelskimi spojkami (sl. 3d/poz. 13) na potisni ročaj. 5. Zbirno vrečo je treba sestaviti, kot je prikazano na sliki 3e. Pri tem previdno vstavite spojke zgornje zbirne vreče v odprtine spodnje zbirne vreče. 6. Dvignite pokrov na odprtini za izmet (sl. 4/poz. 8) z eno roko in obesite vrečo za zbiranje trave (sl. 4/poz. 7), kot je prikazano na sliki 4.

6.2 Nastavitev višine rezanja

Pozor! Korekcija višine rezanja se može vršiti samo kad motor ne radi in je izvlečen vtič svečice.

Preden ko začnete kositi, preverite, ali je rezni alat oster in ali so poškodovana sredstva za pritrjevanje. Zamenite tupe in/ali poškodovane rezne alate, da ne bi prišlo do neravnovesja. Pri tem pregledu izključite motor in izvlecite vtič svečice. - Nastavitev višine rezanja se izvaja centralno s pomočjo vzvoda za nastavitev (sl. 7/oz. 9). Nastaviti je mogoče 5 različnih višin rezanja. Potegnite vzvod za nastavitev navzven in nastavite želeno višino rezanja. Vzvod zaskoči v želeni položaj.

RS

7. Upravljanje

Opomba:

Natančen postopek zaganjanja motorja si oglejte v priloženih navodilih podjetja Briggs & Stratton.

Pozor!

Motor se dobavi brez olja. Zato pred zagonom obvezno napolnite olje. Ker bencin ni vključen v dobavo, ga je treba prav tako naliti v motor.

Da bi preprečili nenameren zagon kosilnice, ima ta zavoro motorja (sl. 5a/poz. 1), ki jo je treba aktivirati pred zagonom kosilnice. Pri sprostitvi vzvoda zavore motorja se ta mora vrniti v začetni položaj in samodejno ugasniti motor.

S pomočjo regulatorja plina lahko uravnavate hitrost in vrtljaje noža (sl. 6).

Preden začnete kositi, lahko večkrat preizkusite postopek, da boste prepričani, da vse pravilno deluje. Vsakič, ko morate izvesti kakršno koli nastavitev in/ali popravilo, počakajte, da se nož popolnoma ustavi. Pred vsako nastavitvijo, vzdrževanjem ali popravilom izključite motor.

Opombe:

1. Zavora motorja (sl. 5a/poz. 1): da bi zagnali motor, uporabite vzvod. Ko spustite vzvod, se samodejno ustavita motor in nož. Za košnjo držite vzvod v delovnem položaju (sl. 5b). Pred dejansko košnjo je treba večkrat preveriti vzvod za zagon/zaustavitev. Preverite, ali je vrvica lahko gibljiva.
2. Regulator plina (sl. 6): premikajte ga, da povečate ali zmanjšate hitrost motorja. (želva = počasi / zajec = hitro)
3. Vzvod za vožnjo - vzvod sklopke (sl. 5a/poz. 19): ko ga aktivirate (sl. 5c), se sklopka za vožnjo zapre, motor deluje in kosilnica se začne premikati. Da bi ustavili kosilnico, pravočasno spustite vzvod za vožnjo. Pred prvo košnjo vadite zagon in zaustavljanje kosilnice, da se popolnoma seznanite s postopkom.
4. Opozorilo: ko se motor zažene, se nož vrti. Pomembno: pred zagonom motorja večkrat zaženite motorno zavoro, da preverite, ali vrvica za zaustavitev dobro deluje. Pozor: motor je zasnovan za hitrost košnje trave, izmet trave v vrečo za zbiranje in za dolgo življenjsko dobo.
5. Preverite nivo olja
6. Natočite bencin v rezervoar, ko je prazen, in pri tem

uporabite lijak, da napolnite rezervoar. Preverite, ali je bencin čist.

Pozor: uporabljajte samo neosvinčeni, navadni bencin.

Podjetje iSC GmbH jamči za odpravo napak oziroma zamenjavo naprave v skladu s spodnjo tabelo, pri čemer zakonske zahteve za uveljavljanje garancije ostanejo nespremenjene.

Kategorija Primer Garancija
Nedostatak na materijalu ili konstrukciji		24 mesea
Habajući delovi Filter za vazduh, sajle, sabirnakorpa, gume, kvačilo	6 meseci
Potrošni materijal/ potrošni delovi Noid Garancija samo u slučaju trenutnogkvara (24 Časa nakon kupovine /datum na računu)
Neispravni delovi 5 radnih dana

Glede na obrabljive dele, potrošni material in okvarjene dele podjetje iSC GmbH jamči za odpravo napake oziroma dodatno dobavo samo, če je napaka predočena v roku 24 ur (potrošni material), 5 delovnih dni (okvarjeni deli) ali 6 mesecev (obrabljivi deli) po nakupu ali pa se dokaže z datumom nakupa na računu.

Pri napakah na materialu ali konstrukciji vas prosimo, da nam v primeru garancije pošljete napravo skupaj s priloženim in v celoti izpolnjenim garancijskim listom. Pri tem je pomembno, da natančno opišete napako.

Naši izdelki so podvrženi strogi kontroli kakovosti. Če ta naprava kljub temu ne bi delovala brezhibno, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno službo na naslovu, ki je naveden spodaj na tem garancijskem listu. Z veseljem smo vam na voljo tudi po telefonu na navedeni servisni številki. Za uveljavljanje garancijskih zahtevkov velja naslednje:

1. Ti garancijski pogoji urejajo dodatne garancijske storitve. Vaši zakonski garancijski zahtevki ostanejo s to garancijo nespremenjeni. Naše garancijske storitve so za vas brezplačne.
2. Garancijske storitve obsegajo izključno samo pomanjkljivosti zaradi napak v materialih in izdelavi ter so omejene na odpravo takšnih pomanjkljivosti oziroma na zamenjavo naprave. Prosimo, da upoštevate, da naše naprave niso konstruirane za uporabo v obrtni ali industrijski dejavnosti. Garancijska pogodba zato ne pride v poštev, če se naprava uporablja v obrtni ali industrijski dejavnosti ali v podobnih dejavnostih. Poleg tega naša garancija ne obsega nadomestil za transportne poškodbe, škodo zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne instalacije, neupoštevanja navodil za uporabo (kot npr. priklop na napačno omrežno napetost ali vrsto toka), pretirana ali nepravilna uporaba (kot npr. preobremenitev naprave ali uporaba nedovoljenih orodij ali pribora), neupoštevanja predpisov za vzdrževanje in varnostnih predpisov, vstop tujih predmetov v napravo (kot npr. pesek, kamenje ali prah), uporaba sile ali tuji vplivi (kot npr. poškodbe zaradi padca naprave) ter običajna obraba naprave zaradi uporabe. To velja še posebej za akumulatorje, za katere vendarle dajemo garancijski rok 12 mesecev.

Veljavnost garancijskih zahtevkov ugasne, če so bili na napravi že izvajani posegi.

1. Garancijska doba znaša 2 leti in začne teči z dnevom nakupa naprave. Garancijske zahtevke morate uveljavljati pred potekom garancijske dobe vseh tehničnih pogojev, potem ko ste ugotovili napako. Uveljavljanje garancijskih zahtevkov po poteku garancijske dobe je izključeno. Popravilo ali zamenjava naprave ne privede do podaljšanja garancijske dobe, niti se ne postavi nova garancijska doba zaradi takšnih storitev ali zaradi morebiti vgrajenih nadomestnih delov. To velja tudi za servisne storitve na licu mesta.
2. Za uveljavljanje vašega garancijskega zahtevka nam pošljite pokvarjeno napravo brez poštnine na spodaj navedeni naslov. Priložite originalni račun ob nakupu ali drugo potrdilo kot dokazilo o nakupu z datumom nakupa. Zato prosimo, da dobro shranite račun kot dokazilo o nakupu! Prosimo, da nam po možnosti natančno opišete vzroke reklamacije. Če napaka izpolnjuje naše garancijske pogoje, boste nemudoma dobili nazaj popravljeno ali novo napravo.

Seveda bomo ob plačilu stroškov odpravili tudi napake na napravi, katere ne spadajo v obseg garancije ali jih garancija več ne zajema. V takšnem primeru prosimo, da pošljete napravo na naslov naše servisne službe.

Opozarjamo na omejitve v okviru te garancije za obrabljene, potrošne in okvarjene dele v skladu z garancijskimi pogoji, opisanimi v teh navodilih za uporabo.

Spoštovani kupec, naši proizvodi podležejo strogi kontroli kakovosti. Žal nam je, če bi se le zgodilo, da naprava ne funkcionira brezhibno, in prosili bi vas, da se v tem primeru obrnete na naslov naše servisne službe, naveden spodaj pod tem jamstvom. Prav tako smo vam na voljo na spodaj navedeni telefonski številki servisne službe. Za uveljavljanje jamstvenega zahtevka velja naslednje:
