BRUKSANVISNING RGPM 51 S EINHELL

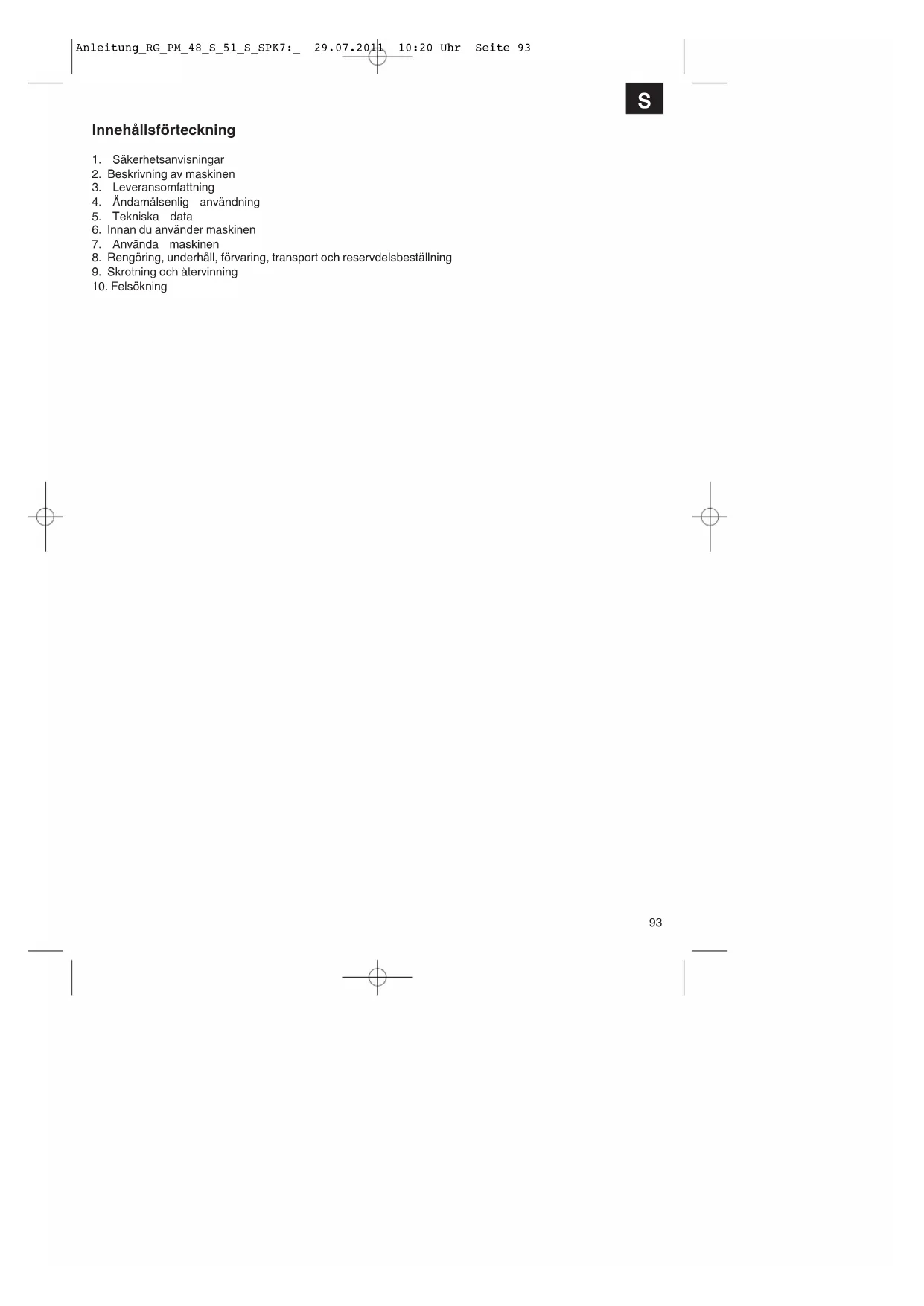

Innehällsförteckning

1. Sakerhetsanvisiningar
2. Beskrivning av maskinen
3. Leveransomfattning
4. Andamalsenlig användning
5. Tekniska data
6. Innan du anvander maskinen
7. Anvanda maskinen
8. Rengöring, underhäll, forvaring, transport och reservdelsbeställning
9. Skrotning och atervinning
10. Felsökning

S

Varning!

Innan Produkterna kan anvandas maste sarskilda sakerhetsanvisningar beaktas for att forbindra olyckor och skador. Läs dafür nogrant igenomenna braksanvisning och dessa sakerhetsanvisningar. Forvara den paett sakert stalle sa att du alltid kan hitta onskad information. Om Produkten ske overlatas till andra personer maste avenenna braksanvisning och dessa sakerhetsanvisningar medfolja. Vi övertar inget ansvar for olcyckor eller skador som har uppstatt omenna braksanvisning aller dessa sakerhetsanvisningar asidosats.

1. Sakerhetsanvisiningar for handstyrdagrasklippare

Anvisningar

1. Lásigenombruksanvisingen noggrant.Ta redapHur inställingarna fungarar och hur maskinenka anvandas ratt satt.
2. Lat aldrig barn eller andra personer som inte har latentigen bruksanvisningen anvanda grasklipparen. Beakta regionala bestammelser angænde minsta tillatna alder for användning av grasklipparen.
3. Klipp aldrig med maskinen medan personer, särskilt barn, eller djur vistas i narheten. Tänk på att användaren av grasklipparen ar ansvarig om andra personer erller deras egendomkommen till skada.
4. Om maskinen ske overlatas till andra personer maste avenenna braksanvisning medfolja.

Forberedande atgärder

1. Bar alltid kraftiga skor och langa byxor medan du klipper. Ga aldrig barfota ell i latta sandaler medan du klipper.
2. Kontrolera terrangen i forvag och ta bort alla foremål som kan slungas ivag av maskinen.

3. Varning: Bensin ar extrem brandfarligt:

4. Forvara alltid bensin i harfor avsedda behallare.

5. Tanka maskinen endast utomhus och rok inte medan du fyller pa.
   -Fyll pa bensin innan du slar pa motorn. Medan motorn kor ell er om grasklipparen ar het fart tanklocket inte oppnas ell bensin fyllas pa.

6. Om bensin har runnit over ar det inte tillatet att starta motorn. Rengör i stallet maskinens alla ytor som har smutsats ned av bensin. Undvik att slå pa motorn tills alla bensinängor har avdunstat helt.
   -Av sakerhetsskal maste bensintanken och tanklocken bytas ut om de har skadats.

7. Byt ut defekta ljuddampare.

8. Innan du anvander maskinen sca du kontrollera optiskt om kniven, faspultarna och den komplettta klippanordningen ar sliten ell er skadad. For att undvika obalans far en sliten ell er skadad kniv och faspbultar endast bytas ut satsvis.

9. Vid maskiner som ar utrustade med flera knivar maste du tanka pa att andra knivar ev. borjar rotera om du vrider runt pa en kniv.

Hantering

1. Forbränningsmotorn fär inte vara igång i slutna utrymmen där det finns risk for att kolmonoxid ansamlas.
2. Klippendast i dagsljus aller i tillrackligt god artificiell belysning. Undvik om möglich att klippa vatt grayscale.
3. Se till att du häller balansen när du arbetar pää slänter.
4. Ga alltid i normal hastighet med grasklipparen.
5. Vid maskiner på hjul: Klipp alltid tvarsemot slänten, aldrig uppför aller nedfor.
6. Var särskilt fösiktig när du byter arbetsrikting på en slant.
7. Klipp inte pa slanter som ar alltfor branta.
8. Var särskilt fösiktig nár du svänger runt gräsklipparen ell er nar du drar den mot dig.
9. Stoppa knivarnas rotation om du behover luta grasklipparen innan du transporterar den over andra ytor an gras, ellr om grasklipparen ska flyttas mellan tva gronytor.
10. Använd aldrig grasklipparen om skyddsanordningarna eller skyddsgallren ar skadade, t ex stöptålar och/eller grasuppsamlare.
11. Andra inte på motorns standardinställninger och forvrid den inte.
12. Lossa pa motorbromsen innan du startar motorn.
13. Var forsiktig när du startar motorn och beakta tilverkarens anvisningar. Se till att avstandet mellan dina fötter och knivarna inte ar für kort.
14. Tippa inte grasklipparen när du startar motorn, savida detta inte kravs for den aktuella användningen. I sadana fall fär du endast tippa maskinen sā langt som ar tvunget nodvändigt, och endast den sida av maskinen som ar vänd bort frän dig.
15. Starta inte motorn om du star framfor utkastningskanalen.
16. För aldrig in händer eller fötter vid erler under roterande delar. Häll dig alltid undan frän utkastningsöppningen.
17. Lyft eller bär aldrig gräsklipparen medan motorn ar igang.

18. Stang av motorn och dra av tandstiftskontakten:

19. innan du lossar pà blockeringar erler átgärdar blockeringar i utkastningskanalen.

20. innan du kontrollerer erller rengor grasklipparen,

21. om kniven har slagit emot ett främande foremäl. Undersök gräsklipparen på skador och genomfor direfter erforderliga reparationer innan du startar och använder maskinen på nytt. Om gräsklipparen börjar vibrera ovenligt kraftigt maste du genast kontrollera orsaken.

22. Stang av motorn:

23. om du ska lamna grasklipparen.

24. innan du tankar.

25. Stall gasreglaget iAge "Stopp" nardu stanger av motorn. Stangbensinkranen.

26. Om maskinen anvands med alltfor hog hastiget okar risken for olyckor.
27. Var forsiktig nár du utfor inställninger pa maskinen. Var forsiktig sá att du inte klämmer in fingrarna mellan den rörliga kniven och fasta maskindelar.

Underhäll och forvaring

1. Se till att alla muttrar, bultar och skruvar har dragits at ordentligt och att maskinen befindner sig iett sakert arbetssckick.
2. Forvara aldrig grasklipparen med bensin i tanken i byggnader dar det finns risk for att ev. bensinangor kommt i Kontakt med eld aller gnistor.
3. Lat motorn svalna innan du staller in grasklipparen i ett slutet utrymme.
4. For att undvika brandfara maste du se till att motorn, avgasret och omradet runt om bransletanken halls fritt fran gras, lov och lackande fett (olja).
5. Kontrollera med jämna mellanrum att grasuppsamlaren inte ár sliten eller har församrad Funktion.
6. Av sakerhetsskal maste du byta ut slitna och skadade delar.
7. Om tanken maste tomas, fár detta endast ske utomhus med hjalp av en lanspump for bensin (finns pa byggmarknader).

VARNING!

Läsigenom alla sakerhetsanvisingar och instruktioner. Om sakerhetsanvisingar och andra instruktioner inte beaktas finns det risk for elektriska slag, brand eller allvarlaga persorskador.

Spara pà alla sakerhetsanvisningar och instruktioner För framtida bruk.

Förklaring av skylten på maskinen (se bild 9)

1) Lásigenom bruksanvisingen.
2) Varning! Risk for att delar slungas ut. Beakta sakerhetsavstandet.
3) Varning! Vassa knivar - Stang av motorn och dra av tändstiftskontakten infor alla underhalls-, reparations-, rengörings- och inställningsarben.
4) Fyll pə olja och bransle innan du anvander grasklipparen.
5) Varning! Använd hörselskydd och skyddsglasogon.
6) Spak for motorstart och -stopp (I=Motor TILL; 0=Motor FRAN)
7) Körningsspaik (kopplingsspaik)
8) Varning for skärskador. Varning! Roterande kniv!

2. Beskrivning av maskinen (bild 1-10)

1. Motor start-/stopppsk - motorbroms
   2.Övre skjutbygel
2. Gasreglage
3. Startsnöre
4. Undre skjutbygel
5. Mangdindikering for grasuppsamlare
6. Grasuppsamlare
7. Utkastningslucka
8. Justering av klipphojd
9. Tanklock
10. Oljeror
    13.2 st buntband
11. Tändstiftsnyckel
    15.2 st fyrknatskruvar for undre skjutbygel
12. 2 st skruvar for övre skjutbygel med snabbspännfunktion
13. Lock till sidoutkastning
    18.4 st stjarnmutrar for skjutstang
14. Körningsspak (kopplingsspak)
    20.Drivhjul (vanderochoger)
15. Adapter till sidoutkastning
16. Finforderningsadapter
17. Tackplatta for andere skjutbygel

3. Leveransomfattning

Kontrollera att Produkten ar komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta Kontakt med vär servicecenter inom fem dagar after att du kõpte articeln. Tänk pa att du maste visa upp ett giltigt kvitto. Beakta även garantitabellen i garantibestammelserna i slutet av bruksanvisningen.

S

• Oppna forpackningen och ta försiktigt ut maskinen ur forpackningen.
  Ta bort forpackningsmaterialet samt forpacknings- och transportsakringar (om forhanden).
  Kontrollera att leveransen ar komplet.
  Kontrollera om maskinen eller tillbehorsdelarna har skadats i transporten.
  Spara om möjigt på forpackningen tills garantitiden har gatt ut.

WARNING!

Maskinen och forpackningsmaterial etr inga leksaker! Barn fär inte leka med plastpäsar, folie eller smädellar!

Risk for att barn sväljer delar och kvävs!

Bensindriven grasklippare
Ovre skutbygel och undre skutbygel
Adapter till sidoutkastning
- Finfördelningsadapter
Grasuppsamlare (tvadelad)
2st skydd for undre skjutbygel
Tandstiftsnyckel
4st stjarnmutrar
2st snabbspannskruvar
2stfyrkantsskruvar
2st kabelklammor
Servicehafte for bensin
Original-bruksanvising

4. Åndamåsenlig användning

Maskinen fär endast användas till sitt avsedda
ändamål. Användninger som sträcker sig utöver detta
användningsomräde ar ej ändamalsenliga. För
materialskador eller personskador som resulterar av
sādan användning ansvarar användaren själv.
Tillverkaren över tar inget ansvar.

Den bensindrivna grasklipparen ar lamplig for privat bruk i hemma-ller kolonitradgardar.

Sádana gräsklippare som ar avsedda für privata hemma- och koloniträdgårdar definieras som utrustning vars árìga använding i regel inte överstiger 50 timmar och som till övervögande del används till gräsvård, dock ej till allmanna grónytor, parker, sportanläggninger erller till lant- och skogsbruk.

Tänk på att varaprodukter endast fär anvandas till andamålsenigt syfte och inte har konstruerats for yrkesmässig, hantverksmässig eller industriell användning. Vi ger)därfor ingen garant om maskinen

anvands inom yrkesmaggiga, hantverkmassiga aller industriella verksamheter aller vid liknande aktivitet.

En forutsattning for andamalsenlig anvanding av grasklipparen ar att tilverkarens bifogade brausanvising beaktas. Bruksanvisingen innehaller även gallande drifts-, underhalls- och reparationsvillkor.

Varning! På grund av olycksrisken for användaren fär den bensindrivna gräsklipparen inte användas till foljande arbenen: trimma buskar och häckar, skära eller finfördela klätterväxter, gräsklippning pa tak ell er balkonglador, rengöring (rensugning) av gängar erller som kompostkvarn for finfördelning av kvistar och grenar frän trad och häckar. Dessutom fär gräsklipparen inte användas som motorhacka samt for att plana ut ojämnheter i marken, t ex mulvadshögär.

Av sakerhetsskal fär den bensindrivna gräsklipparen inte anvandas som drivaggregat for andra arbetsverktyg ell erverktygssatser av olika slag.

5. Tekniska data

Obs!

Detaljerade tekiska data for motorn anges i den bifogade instruktionen fran Briggs & Stratton.

RG-PM 48 S B&S

Motortyp Encylinders fyraktsmotor 158 cm

Arbetsvarvatal no 2800 min/1,9 kW

Bransle blyfri bensin

Juxtaposition of kipphjcd centralt (30-75 mm)

Klippbredd 480 mm

Vikt 36 kg

Buller och vibration

Ljudtrycksnivá LpA	85,6 dB(A)
Osäkerhet KpA	2 dB
Ljudeffektnivá LwA	96 dB(A)
Osäkerhet KwA	3 dB

Bär hörskyldd.

Buller kan leda till nedsatt horsel.

Vibrationsemissionsvärde a_p = 6,1m / s^2

Osakerhet K = 1,5 m/s²

RG-PM 51 S B&S

Motortyp Encylinders fyraktsmotor 190 ccm

Arbetsvarvthal n 2800 min-1/2,5 kW

Bransle blyftr bensin

Juxtaposing av klipphöjd centraalt (30-75 mm)

Klippbredd 510 mm

Vikt 39 kg

Buller och vibration

Ljudtrycksinva LpA 74 dB(A)

Osakerhet KpA 4 dB

Ljudeffektniva L_WA 98 dB(A)

Osakerhet K_WA 2 dB

Bär hörselskydd.

Buller kan leda till nedsatt horsel.

Vibrationsemissionsvärde a_n = 6,4m / s^2

Osakerhet K = 1,5 m/s

6. Innan du anvander maskinen

6.1 Montera samman komponenterna.

Vid leverans ar vissa delar demonterade.
Monteringen ar enkel om foljande instruktioner beaktas.
Obs! Vid montering och for underhäll behövs följande extra verktyg som inte ingär i leveransen:
et oljeuppsamlingskarl (for oljebyte)
en matabagare 1 liter (olje-/bensinfast)
en bensindunk
en tratt (maste passa till infyllningsoppningen pa bensintanken)
vaniga dammtrasor for hushallsbruk (for att torka av olje-/bensinrester; kastas pa bensinstationen)
- en lanspump for bensin (av plast, kan kopas pa byggmarknader)
- en oljekanna med handpump (kan kopas pa byggmarknader)

Montera maskinen

1. Montera den undre skjutbygeln (bild 3a/pos. 5) pa grasklipparens kapa och stall sedan in avsedd arbetshojd. Tre olica arbetshojer kan stallas in. Tapparna som finns pa den undre skjutbygeln maste sattas in i motsvarande hal i grasklipparens kapa, till exempl A-A (bild 3). Den undre skjutbygeln maste stallas in pa sama arbetshojd pa bada sider. Montera sedan tackplattan (bild 3a/pos. 23) och fixera skjutbygeln (5) med fyrkantskruvarna (15) och

stjärnskruvarma (18),enligt beskrivningen i bild 3a.

1. Skruva fast den övre skjutbygeln på den undre skjutbygeln med en skruv (bild 3b/pos. 16) och en stjärnskruv (bild 3b/pos. 18) på vardera sida. Se till att spakarna på skruvarna (16) har falts in nar du drar àt stjärnskruvarna sa att snabbspaffenfunktionen fortfarande finns kvar.

2. Hang in handtaget till startsnoret (bild 3c/pos. 4) i den avsedda kroken enligt beskrivningen i bild 3c.

3. Fixera vajrarna vid skjutbygeln med bifogade buntband (bild 3d/pos. 13).

5 Grasuppsamlaren maste monteras samman enligt beskrivningen i bild 3e. Tungorna som finns pa den ovre delen maste forsiktigt skjutas in i oppningarna i den undre delen.

1. Lyft pataukastningsluckan (bild 4/pos. 8) med den ena handen och hang sedan in grasuppsamlaren (bild 4/pos. 7) enligt bild 4.

6.2 Stalla in klipphojden

Obs! Klipphöden fär endast ställas in om motorn stär stilla och tändstiftskontakten har tagits av.

Inn an du börjar klippa, kontrollera att knivarna inte ar trubbiga och att monterings materialet inte har skadats. Byt ut trubbiga och/eller skadade knivar i en komplettsats sa at obalans inte uppstár. Slä ifrän motorn och dra av tändstiftskontakten innan du gör dessa kontroller.

• Klipphofden ställs in centraalt med spaken für klipphofdinställning (bild 7/pos. 9). Fem olika klipphofder kan ställas in.
  Dra installingsspaken utat och stall in onskad klipphojd. Spaken snapper in i onskat lage.

7. Anvanda maskinen

Obs!

En detaljerad beskrivning av hur motorn skasstartas anges i den bifogade instruktionen fran Briggs & Stratton.

Obs!

Vid leverans ar motorn inte fylld med olja. Fyll darfro tvunget pa olja innan du tar grasklipparen i drift. Tank dessutom pa att bensin maste fyllas pa eftersom bensintanken ar tom vid leverans.

For att undvika att grasklipparen startup upp oavsiktigt ar den utrustad med en motorbroms (bild 5a/pos. 1) som maste aktiveras innan grasklipparen startas. Nar du slapper spaken till motorbromsen maste den gå tillbaka till utgangspositionen. Därefter slas motorn ifrän automatiskt.

S

Reglera hastigheten och knivens varvital med gasreglaget (bild 6).

Innan du börjar klippa bör du har gjort detta
arbetssteg ett par gänger sà att du ár saker pa att
allting fungerar korrekt. Varje gang innan du sku
utfora installnings- eller reparationsarbeten pa
gräsklipparén maste du vanta tills kniven har slutat
att rotera. Stäng alltid av motorn inför installnings-,
underhälls- och reparationsarbete.

Instruktioner:

1. Motorbroms (bild 5a/pos. 1): Använd spaken till att slá ifrám motorn. Om du släpper spaken kommer motorn och kniven att stanna automatiskt. För att klippa maste du halla spaken i arbeitslage (bild 5b). Kontrolera start-/stopspaken flera gänger innan du börjar klippa. Kontrolera att vajern inte gär trogt.
2. Gasreglage (bild 6): Skjut pā reglaget für att höja ell er sänka motorhastigheten (sköldpadda = langsam / hare = snabb)
3. Körningsspark kopplingsspark (bild 5a/pos. 19): Om spaken dras in (bild 5c)kommen kopplingen f hjuldriften att stängas varefter grasklipparen kor framät (om motorn ar igang). Slapp körningsspaken i god tid for att stoppa grasklipparen. Prova pa att starta och stoppa grasklipparen innan du klipper for Första gangen tills du ar saker pa hur du kan kora med grasklipparen.
4. Varning! Kniven roterar nar motorn startas upp. Viktigt! Aktivera motorbromsen flera ganger innan du startar motorn for att kontrollera att stoppvajern verklagen fungerar. Kom ihag: Motorn har dimensionalerats for klipphastiget for gras, utkastning av gras till grasuppsamlaren samt for en lang motorlivslangd.
5. Kontrollera oljenivan.
6. Fyll tanken med bensin om den ar tom. Använden tratt och en matbehällare. Övertyga dig om attbensinen ar ren.

Kom ihag: Anvand endast blyfri bensin.

Varning: Använd endast en sakerhetsdunk. Rok inte när du fyller på bensin. Slå ifrän motom innan du fyller på bensin och lät motorn svalna ett par minutes.

Finforderning

Vid finfördelingkommen det klippta gräset att huggas sander i gräsklipparens kapa och sedan fordelas pa grasmattan. Videnna Funktion behöver gräset inte langre tas upp med en grasuppsamlare.

Obs! For finfordelning kravs relativkt kortvuxen grasmatta. Ett idealt resultat kan endast uppnas med en finfordelningskniv (finns som tillbehör).

For att du ska kunna anvanda finfordelningsfunktionen maste du ta av grasuppsamlen och sedan skjuta in finfordelningsadaptem (bild 5d/pos.22) i utkastningsoppninger. Stang direfter utkastningsluckan.

Sidoutkastning

For att sidoutkastningen ske kunna anvandas maste finfordelningsadapterna (pos. 22) vara monterad. Hang in adaptern till sidoutkastningen (bild 5e/pos. 21) enligt beskrivningen i bild 5e.

Mängdindikering for grasuppsamlare

Grasuppsamlaren ar forsedd med en mangdindikering (bild 2/pos. 6). Denna öppnas av luftflödet som genereras av graskilpparen under drift. Om luckan stängs till medan du klipper, ar grasuppsamlaren full och mäste därefter tòmmas. För att mangdindikeringen ska fungera på avsett vis mäste öppningarna under luckan alltid vara rena och kunna släppaigenom luft.

7.1 Innan du klipper

Viktig information:

1. Se till att du bar lampliga kläder. Bar kraftiga skor och inga sandaler eller tennisskor.
2. Kontrollera gräsklipparens kniv. En kniv som har BOjts aller som ar skadad p annat satt maste bytas ut mot en originalkniv.
3. Fyll pa bensintanken utomhus. Anvand en pafyllningstratt och en matabehallare. Torka av ev. bensin som har spilts ut.
4. Läsigenom och beakta braksanvisingen samt anvisingarna for motorn och tillsatsutrustingen. Spara braksanvisingen på ett sakert stalle, sä att den även ar tillganglig for andra användare.
5. Avgaser ar farliga. Starta endast motorn utomhus.
6. Overtyga dig om att alla sakerhetsanordninger ar forhanden och fungerar på avsett vis.
7. Gräsklipparen bör endast användas av personer som ar tillräcklig erfarna.
8. Tänk pá att det kan vara farligt att klippa vatt grás. Se till att graset á sá torr som möjlgit.
9. Instruera barn och andra personer att halla tillrackigt avstand till grasklipparen.
10. Klipp aldrig vid dalgik sikt.
11. Ta bort losa foremål fran grasmattan innan du börjar klippa.

7.2 Instruktioner for correkt grasklippning

Varning! Oppna aldrig utkastningsluckan for att tomma grasuppsamlaren medan motorn fortfarande ar igang. Den roterande kniven kan fororsaka personskador.

Fäst alltid utkastningsluckan och gräsuppsamlaren noggrant. Slå alltid irfán motorn innan du tar bort gräsuppsamlaren.

Beakta alltid avstandet mellan knivkapan och dig sjalv som bestams av styrstangerna. Var sarskilt forsiktig nar du klipper och andrar korriktning pa sluttninger och slanter. Se till att du alltid star stadigt, bar skor med halkfria och profilidere sulor saml langa byxor. Anvand alltid grasklipparen i rat vinkel mot lutningen, g a alltsa inte uppfor erer nedfor slanten.

Av sakerhetsskal fardu inte anvanda grasklipparen pa slanter varss lutting overstiger 15 grader.

Var särskilt fösiktig nár du gár baklänges och nár ddrar gräsklipparen. Risk for att du snavar!

7.3 Klippa med grasklipparen

Klipp alltid med en vass och intakt kniv sa att grasstran inte fransas ut, vilket annars kan leda till att grasmattan gulnar.

For att du sca f en fin skärningsbild pa grasmattan maste du g a i sa raka banor som mojligt. Se till att banorna dar du har klippt overllappar varandra med ett par centimeter sa att inga remsor stkvar. Hail grasklpparens undersida ren och ta alltid bort gras som har fastnat. Avlagringar g der svare att starta maskinen, paverkar klippningskvaliteten och utkastningen. Anvand grasklpparen i rat vinkel pa sluttninger. Du kan undvika att grasklpparen glider om du haller den snett uppat. Vajk klipphojd beroende pa aktuell grashojd. Ga flera ganger med grasklpparen sa att maximal 4 cm gras klips av varje gang.

Slå alltid ifrän motorn innan du kontrollerar kniven.
Tänk på att kniven fortsettter att rotera ett par sekunder after att du har slagit ifrän motorn. Försök aldrig att stoppa kniven.

Kontrollera med jämna mellanrum att kniven sitter fast ordentligt, á i fullgott skick sam tillrackligt vass. Slipa ull byt ut kniven om den ár trubbig. Om den roterande kniven slar emot eft foremáste du slá ifrān grasklipparen och vanta tills kniven har stannat helt. Kontrollera direfter knivens och knivfastets

skick. Om denna har skadats maste den bytas ut.

Instruktioner for grasklippning

1. Var uppmärksam på fasta foremål. Gräsklipparen kan skadas eller personer kan komma till skada.
2. Tänk på att en het motor, avgasör eller drivanordning kan fororsaka brännskador. Rör inte vid dessa delar.
3. Var forsiktig nár du klipper pa slanter ell grasmattor som lutar brant nedat.
4. Om dagsljusetaret otillrackligtller om artificiell belysning saknas maste du avbryta klippningen.
5. Kontrollera gräsklipparen, kniven och de andraldelarna om du har kört emot ettt frammandeforemål erer om maskinen vibrerar mer annormalt.
6. Stäng alltid av motorn innan du änderar på inställingarna eller utfor reparationser. Dra av tändstiftskontakten.
7. Om du klipper i narheten av trafikerade gator och vigar maste du beakta trafiken. Se till att grasutkastningen inte ar riktad mot vigen.
8. Undvik att klippa sādana ytor dār hjulen inte langre griper tag ellar dāt kan vara farligt att klippa. Innan du gār bakāt med gräsklipparén maste du se after att inga smābarn finns bakom dig.
9. Om graset ar tatt och högt maste du stalla in högsta klipphöjd och klippa langsamt. Innan du fär ta bort grayscale och andra blockeringar maste du stänga av motorn och dra av tändstiftskontakten.
10. Ta aldrig bort delar som kravs for sakerheten.
11. Fyll aldrig pa bensin om motorn fortfarande ar varm ell er igang.

7.4 Tomma grasuppsamlaren

Om du ser att gräsrester ligger kvar pa grasmattan
efter att du klippt, ar detta ett tecken pa att
grasuppsamlaren maste tommas.
Varning! Sla ifran motorn och vanta tills kniven
har stannat helt innan du tar av
grasuppsamlaren.

For att ta av grasupspsamlaren maste du lyfta upp utkastningsluckan med den ena handen, och med den andra handen lyfta av grasupspsamlaren med handtaget (bild 4).Enligt beskrivningen i sakerhetsforeskriffterna kommer utkastningsluckan att slagenr naresuppsamlaren tas av sa att den bakre utkastningsoppningen darefter ar stangd. Om grasrester hanger kvar i oppningen ar det lampligt att kora tillbaka grasklipparen med ungefjar 1 m sa att det sca gä lattare att starta maskinen.

S

Om avlagringar av gammalt gras finns kvar i grasklipparens kappa och pa arbets verktyget, fär detta inte tas bort med handen eller med fotterna. Använd lampliga hjalpmedel, t ex en handborste.

For att garantera att graset samlas upp pa avsett vis, maste grasuppsamlaren och särskilt luftgallret rengoras frän insidan after användningen.

Hangendast ingrasuppsamlarenommotorn har slagitsifranochknivenhar stannat.

Lyft uptukastningsluckan med den ena handen, hall fast grasuppsamlarens handtag med den andra handen och hang darefter in fran ovensidan.

7.5 After att du klippt fardigt

1. Lat alltid motorn svalna innan du staller in grasklipparen i ett slutet utrymme.
2. Rengör gräsklipparen frán grat, lóv, smörjning och olja innan du ställer in den. Förvara inga andra foremål ovanpå gräsklipparen.
3. Kontrolera alla skruvar och muttrar innan du anvander grasklipparen pa nytt. Dra at ev. Iosa skruvar.
4. Tom grasuppsamlaren innan du anvander denigen.
5. Lossa pā tändstiftskontakten for att forbindra att obeḥöriga personer använder maskinen.
6. Se till att grasklipparen inte placeras direkt intill en farokalla. Gasangor kan leda till explosioner.
7. Vid reparation fär endast originaldeler aller delar som har godkänts av tillverkaren användas (se adress i garantibeviset).
8. Om gräsklipparen inte ska användas under langre tid maste du tomma bensintanken med en lanspump for bensin.
9. Se till att inga barn anvander grasklipparen. Den ar ingen leksak.
10. Forvara aldrig bensin i narheten av en gnistkalla. Anvand alltid en godkand bensindunk. Forvara bensin utom rackhall for barn.
11. Olja in och utfor underhall pa grasklipparen.

8. Rengöring, underhäll, forvaring, transport och reservdelsbeställning

Obs! Information om underhäll och unterhällsintervaller for motorn finns i den bifogade motorinstruktionen fran Briggs & Stratton!

Obs!

Medan motorn fortfarande ar igang farr du inte arbeta vid stromforande delar i tandningsanlaggningen aller

rora vid dessa delar. Dra alltid av tandstiftskontakten fran tandstiftet infor underhãl och skötsel. Utfor aldrig nagra som helst arbeten pa maskinen medan den ar igang. Arbetsuppgifter som inte beskrivs ienna buksanvising bör utforas av en godkänd auktoriserad verkstad.

7.1 Rengöring

Rengör grasklipparen noggrant varje gäng after att du anvant den. Var särskilt noggrann med att rengöra undersidan och knivfastet.

Obs! Innan du tippar grasklippen pa sidan maste du tomma bransletanken komplett med en lanspump for bensin. Grasklippen far inte tippas med mer an 90^ . Smuts och gras kan latast tas av direkt after att du klippt grat. Grasrester och smuts som har torkat fast kan leda till forsamrad prestanda nar du anvander grasklippen. Kontrolera att grasutkastningskanalen ar fri fran grasrester och ta bort dessa vid behov. Rengor aldrig grasklippen med en vattenstrale eller hogtryckstvatt. Motorn maste alltid vara torr. Aggressiva rengoringsmedel, tex kallrengoringsmedel erler rengoringsnafta, fär inte anvandas.

8.2 Underhäll

Varning: Information om unterhalb och unterhalbssintervaller for motorn finns i den bifogade motorinstruktionen fran Briggs & Stratton!

Lämna in nedsmutsat unterhällsmaterial och driftvatskor till att godkant insamlingsstalle.

8.2.1 Hjulaxlar och hjulnav

Fettas in latt en gang varje sasong. Ta av navkapslarna med en skruvmejsel och lossa pahjulens skruvar.

8.2.2 Kniv

Av sakerhetsskäl sku du endast lata en godkänd auktoriserad verkestad slipa, rikta in och montera kniven. For att uppná optimalt arbetsresultat rekommenderar vi att du later en fackman kontrollera kniven en gäng om Året.

Byta ut kniven (bild 8)

Kniven fãr endast bytas ut mot original-reservdeler. Knivens beteckning maste stämme overens med numret som anges i reservdelslistan. Montera aldrig in en annan slags kniv.

Skadade knivar

Om kniven har slagit emot ett hinder trots att du har kört försiktigt maste du genast slà ir'an motorn och

dra av tandstiftskontakten. Tippa grasklipparen forsiktigt at sidan och kontrollera om kniven har skadats. Om kniven har skadats aller bojts maste den bytas ut. Forsok aldrig rikta in en bjod kniv. Arbeta aldrig med en bojd er kraftigt avtrubbad kniv. Vibrationerna som uppstar kan leda till ytterligare skador pa grasklipparen.

Obs! Risk for personskador om du anvander en skadad kniv.

Slipa kniven

Knivens skär kan slipas med en metallfil. För att undvika obalans bör kniven endast slipas av en godkänd auktoriserad verkstad.

8.2.3 Varda och stalla in vajrarna

Olja in vajrarna ofta och kontrollera att de gär latt.

8.2.4 Kontrollera kilremmen

Ta av kilremsskyddet (bild 8/pos. D) for att kontrollera kilremmen.

8.2.5 Reparation

Efter reparation ellunderhall maste du kontrollera att alla sakerhetstekniska delar har monterats och befinner sig i fullgott skick.Delar som kan fororsaka personskador maste forvaras utom rackhall for barn och andra personer.

Obs! Enligt lagen om Produktsvar ansvarar vi inte for skador som har uppstatt av ej andamalsenlig reparation erer om reservdelarna som har anvants inte motsvarar originaldeler erler delar som har godkants av oss. Dessutom ansvarar vi inte for skador som kan harledas till ej andamalsenliga reparationer. Tillkalla kundtjanst erler lat en behorig fackman utfora sadana arbenet. Detsamma galler for tilbehorsdeler.

8.2.6 Användningsstider

Gräsklippare fär endast användas pā vardagar mellan kl 07.00 och kl 19.00.Beakta de bestämmelser som gäller pā orten dār du bor.

8.3 Forbereda grasklipparen for forvaring

Varning! Tappa inte ut bensinen i slutna utrymmen, i narheten av eld aller om du samtidigt roker. Det finns risk for att gasangor fororsakar explosioner erler brand.

1. Töm bensintanken med en ländspump für bensin.
2. Starta motorn och lát den körå särange tills resterande bensin har forbrukats.
3. Rengör hela maskinen for att skydda lackfärgen.
4. Förvara maskinen på enwäl ventilerad plats.

8.4 Forbereda grasklipparen for transport

1. Töm bensintanken (se punkt 8.3/1).
2. Lat motorn kora sä lange tills resterande bensin har forbrukats.
3. Tom ut motoroljan ur den varma motorn.
4. Dra av tandstiftskontakten fran tandstiftet.
5. Rengör maskinen.
6. Hang ut startsnoret ur kroken (bild 3c). Lossa pa vingmuttrarna och fall ned den ovre skjutbygeln. Se till att vajrarna inte knacks nar skjutbygeln fälls ned.
7. Linda ett par varv wellpapp mellan den ovre och undre skjutbygeln och motorn for att undvika avnotta stallen.

8.5 Reservdelsbestallingn

Angefoljande uppgifter nardu bestallerreservdeler:
Produkttyp
Produktens artikelnummer
Produktens ID-nr.
Reservdelsnumret for reservdelen
Aktuella priser och ytterligare information finns paa www.isc-gmbh.info

9. Skrotting och atervinning

Maskinen ligger i en forpackning som fungerar som skydd mot transportskador. Denna forpackning bestar av olika material som kan atervinnas. Lämna in forpackningen till att insamlngstalle for atervinning. Maskinen och dess tillbehör bestar av olika material som t ex metaller och plaster. Lämna in defekta componenter till godkant insamlngstalle i din kommun. Hör after med din kommun erler med forsäljaren i din specialbutik.

S

10. Felsökning

Varning! Sla forst ifran motorn och dra av tandstiftskontakten innan du görinspectionier erer justeringar. Varning! Om motorn har kört ett par minuter after justering ell reparation maste du tanka pa att avgasroret och andra delar ar heta. Ror alltsa inte vid dessa delar eftersom det finns risk for brannskador.

Obs! Om problem uppstar och dessa kan harledas till motorn maste du lasaigenom den bifogade instruktionen fran Briggs & Stratton.

Störning Möljig orsak Åtgärder
Instabil drift, maskinen vibrerar kraftigt	- Lõsa skruvar - Kniven sitter lõst - Kniven är i obalans	- Kontrollera skruvarna - Kontrollera monteringen av kniven - Byt ut kniven
Motorn kör ej - Bromsspaken har inte	tryckts in - Brännsetanken tom	- Tryck in bromsspaken - Fyll på bränsle
Gräsmattan blir gul, ojämn klippning	- Kniven trubbig - För låg klippningshöjd - För lågt motorvarvatal	- Vässa kniven - Ställ in rätt Höjd - Ställ spaken på max.
Gräsutkastningen ar inte ren - För lågt motorvarvatal	- För låg klippningshöjd - Kniven sliten - Gräsuppsamlaren blockerad	- Ställ gasspaken på max. - Ställ in rätt - Byt ut kniven - Töm gräsuppsamlaren

Garantivillkor

Firman iSC GmbH garanterar att atgårda brister eller byta ut Produkten enligt nedanstænde översikt, varvid lagstadgade garantiansprák inte páverkas.

Kategori Exempel Garanti
Brister i material eller konstruktion 24 mänader
Slitagedelar Luftfilter, bowdenkablar	gräsuppsamlare, däck, körkoppling
Förbrunningsmaterial/forbrunningsdeler	Kniv Garanti endast vid omedelbar
Delar som saknas 5 arbetsdagar

När det gäller slitagedelar, forbrumningsmaterial och delar som saknas garanterar firman iSC GmbH endast att bristerna atgårdas resp. reservdalar skickas ut, om bristerna reklameras inom 24 timmar (forbrumningsmaterial), 5 arbetsdagar (delar som saknas) resp. 6 manader (slitagedelar) after köp och köpdatum kan pavisas med kvitto.

Om brister färeliger i material aller konstruktion vill vi be dig att skicka in Produkten tillsammans med ett komplett ifyllt produktkort. Det ar viktigt att du ger en detailjerad beskrivning av felet.

Besvara foljande fragor:

Fungerade Produkten Forst ell er var den defekt fran borjan?
Märkte du av nagonting innan Produkten slutte att fungera (symptomer fere defekt)?
Enlgt din asikt, vilken fonction ar felaktig i Produkten (huvudsymptom)?

Eftertryck erer annan duplicering av documentation och medfoljande underlag for producerk, även utdrag, ár endast tilātet med utryckligt tilständ ran ISC GmbH.

SLO

Ponatis ali drugevrste razmnozevanje dokumentacijie in spremlajocih dokumentov proizvodov proizvajalca, tudi v izvlcekh, je dovoljeno sosmo z izrecnim soglasjem firme ISC GmbH.

HR

Naknadno tiskanji ili silnca umnozavanja dokumentacije i prateich papira oivh proizvoda, cak i djelomico kopiranje, moguce je sanu uz izitcdo dopushtejve tvktke ISC GmbH.

RE

Våraprodukter genomgår en sträng kvalitetskontroll. Omenna produkt mot formodan inte fungerar på rätt satt, beklagari detta och ber dig att kontakta var serviceavdelning under adressen som anges på garantikortet. Vi staråven gärna till tjänst på Telefon under servicenumret som anges nedan. Följande punkter gäller for att du skä kunna góra ansprák på garantin:

1. I dessa garantivillkor regleras extra garantitjänster. Garantiansprak som regleras enligt lag paverkas inte avenna garanti. Vara garantitjänster ar gratis for dig.
2. Garantitjänsterna tacker endast in sādana brister som kan harledas till material-ller fabrikationsfel och ar begränsade till arbetsuppgifter som syftr till att atgärda dessa brister erler byta ut Produkten. Tänk pa att varaprodukter endast fär användas till andamalsenigt syfte och inte har konstruerats for ykesmaggis, hantverkmassig erller industriell använding. Ett garantiavital sluts därfor ej om Produkten sca anvandas inom ykesmaggis, hantverkmassiga erller industriella verksamheter erler vid liknande aktivitet. Vår garanti omfattar dessutom inte ersättning for transport skador, skador som kan harledas til missaktade monterings anvisninger erler ej foreskriven installation, asidosatt braupsanvisning (t ex anslutting till felaktig natspanning erller strömt), missbruk erler ej andamalsenliga användninger (t ex overbelastning avprodukten erller använding av ej godkända insatsverktyg erller tillbehör), asidosatta underhalls- och sakerhetsbestammelser, främnde partiklar som har trängt in i Produkten (t ex sand, sten ell damm), yttre vald eryltre paverkan (t ex skador omprodukten har fallit ned) smt normalt och användningsbundet slitage. Detta gäller särskilt for batterier som tacks av en 12 manaders garanti.

Ansprak pa garanti upphor att galla om ingrepp redan har gjorts i Produkten.

1. Garantitiden uppgär till 2 ar och gäller frän datumet närprodukten koptes. Medan garantitiden fortfarande gäller sk ansprak på garanti stallas inom tvä veckor after att defekten faststälde. Det ar inte möjtigt att stalla ansprak på garanti after att garantitiden har locht ut. Garantitiden forlängs inte närprodukten repareras ell er byts ut, dessutom medfor sādana arbeten inte att en ny garantitid börjar gälla for produit er fer ev. reservdelar som har monterats in. Detta gäller även vid hembesök.
2. För att du ska kunna ställa ansprák på garantin skä den defektaprodukten skickas in i tillräcklig frankerat skick till adressen som anges nedan. Bifoga kvittot i original eller ett annat daterat köpebevis. Förvara)därfor kassakvittot på en saker plats! Beskriv orsaken till reklamationen sa noggrant som möjligt. Om defekten i Produkten tacks av vāra garantitjänster, fär du genast en reparerad eller ny apparat av oss.

Givetvis kan vi även, mot debitering, atgärda skador som antingen inte tacks av garantin aller som har uppstatt after garantitidens slut. Skicka in Produkten till nedanstäende serviceadress.

För slitage- och Förbrukningsdeler som für delar som saknas hänvisar vi till begränsningarna i våra garantibestammelser enligt garantivillkoren som anges ienna bruksanvising.

SLO GARANCIJSKI LIST

Spostovana stranka!
