MANUALE UTENTE RGPM 51 S EINHELL

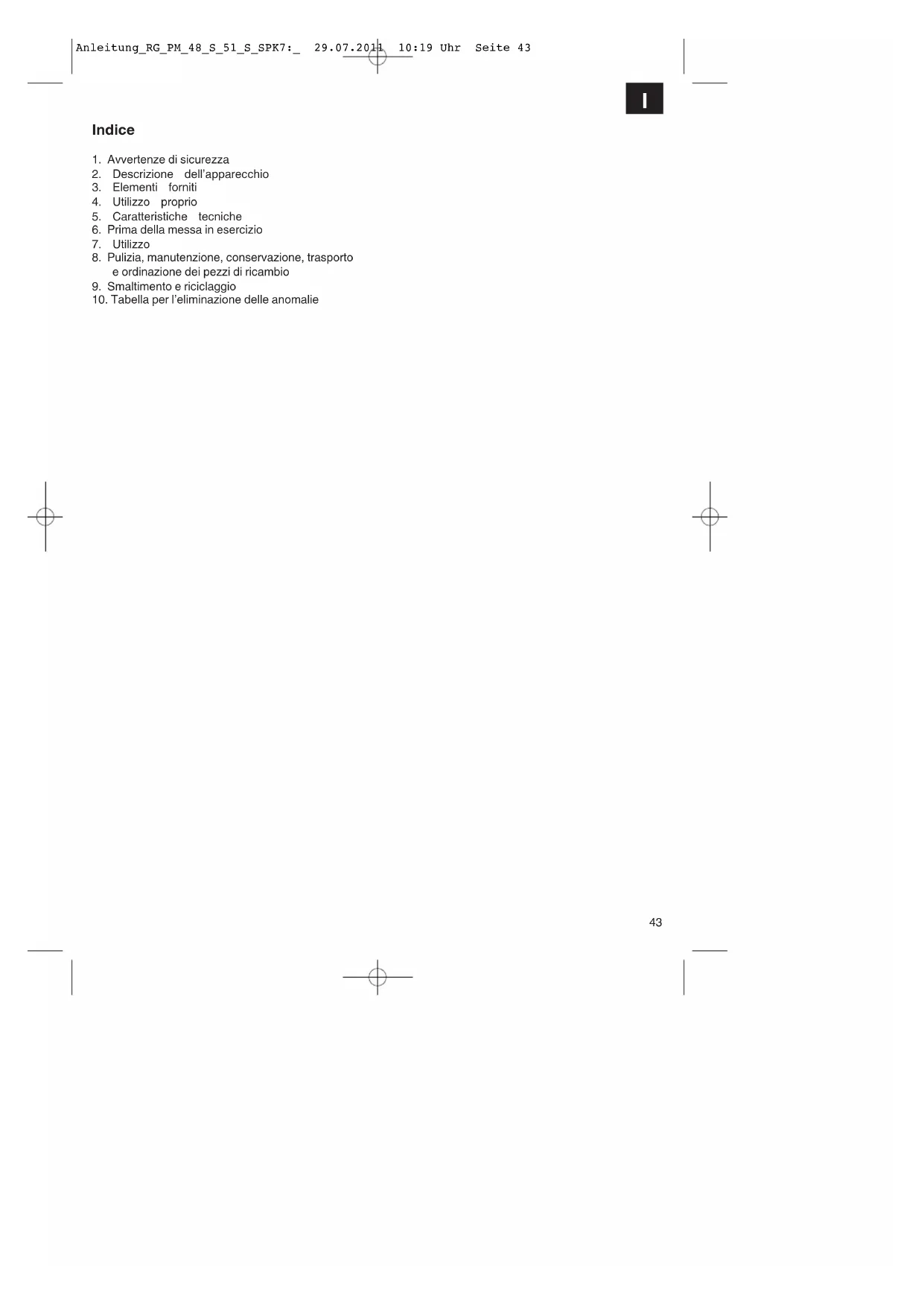

1. Avverntenze di sicurezza
2. Descrizione dell'apparecchio
3. Elementi forniti
4. Utilizzo proprio
5. Caratteristica tecniche
6. Prima della messa in esercizio
7. Utilizzo
8. Pulizia, manutenzione, conservazione, trasporto e ordinazione dei pezzi di ricambio
9. Smaltimento e riciclaggio
10. Tabella per l'eliminazione delle anomalie

Attenzione!

Nell'usare gli appearecchi si devono rispectare diverse avventenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l'uso/le avventenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiassi momento. Se date I'apparecchio ad altre persone, consegnate queste istruzioni per l'uso/le avventenze di sicurezza insieme all'apparecchio. Non ci assumiamo alcuna responsabilita per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avventenze di sicurezza.

1. Avvertenze di sicurezza per tosaerba condotto a mano

Avvertenze

1. Leggete attentamente le istruzioni per l'uso. Informatevi bene sulle impostazioni e sull'uso appropriato dell'apparecchio.
2. Non permietete mai di usare il tosaerba a bambini o ad altre personne che non conoscono le istruzioni per l'uso. L'età minima dell'utilizzatore più essere definita da norme locali.
3. Non tagliate mai l'erba se nelle vicinanze ci sono delle persone, in particolare bambini, o animali. Tenete presente che l'utilizzatore è responsable degli incidenti con altre personne o con cose di loro proprieta.
4. Se date l'apparecchio ad altre personne consignate loro queste istruzioni per l'uso insieme all'apparecchio.

Operazioni preliminari

1. Mention si taglia l'erba si devono portare sempre scarpe chiuse e pesanti e pantaloni lunghi. Non tagliate l'erba a piedi scalzi o con sandali leggeri.
2. Controllate il terreno sul quale viene impiegato l'attrezzo e togliete tutti gli oggetti che posso rimanere impigliati o venir scaraventati via.

3. Avertimento: la benzina è altamente inflammabile:

4. conservate la benzina solo negli apposti contentitori

5. riempite il serbatoio solo all'aperto e non fumate durante esta operazione
6. la benzina va riempita prima di accendere il motore. Non aprite il tappo del serbatoio, né mettete benzina quando il motore è accesso o il tosaerba è caldo.
7. se la benzina trabocca non provare assolutamente ad accendere il motore; procedere invece ad allontanare l'attrezzo alla

superficie sporca di benzina. Evitate qualsiastentativo di accendere il motore fin a che i vapori della benzina non si siano dileguatiper motivi di sicurezza in caso di danneggiamento è necessario sostituire iltacco della benzina o di altri serbatoi.

1. Sostituite i silenziatori danneggiati
2. Prima di anni utilizzato bisogna sempre eseguire un controllo visivo per accertarsi che le lame, i bulloni di bloccaggio e tutte l'unità di taglio non siano consumati o danneggiati. Per evitare uno sbilanciamento la lama e i bulloni di bloccaggio consumati o danneggiati vanno sostituiti solo in set.
3. Per gli appearecchi con più lame tenete presente che girando una lama possono iniziare a girare ancche le autres lame.

Maneggiamento

1. Non lasciate il motore a combustione acceso in luoghi chiusi: si potrebbero formare pericolose concentrazioni di anidride carbonica.
2. Tagliate l'erba solo alla luce del giorno o con una Buona illuminazione artificiale. Se possible evitate l'uso dell'apparecchio sull'erba bagnata.
3. Sui pendii assicuratevi sempre di essere in posizione sicura.
4. Muovete l'apparecchio solo a passo d'uomo.
5. Nel caso di utensili su ruote: Su un perdio tagliate l'erba in senso trasversale rispetto al perdio stesso, non verso l'alto e verso il bass
6. Prestate particolare attenzione quando cambiate direzione su un pendio.
7. Non tagliate l'erba su pendii molto ripidi
8. Siate particolarmente attenti quando girate il tosaerba o lo tirate verso di voi.
9. Arrestate la lama quando dovete inclinar il tosaerba su superfici diverse dal tappeto erboso e quando questo deve essere portato da e verso la superficie da tosare.
10. Non utilizzate mai il tosaerba se i dispositivi o le griglie di protezione sono danneggiati o zenata tali dispositivi, per esempio deflettori in lamiera e/o dispositivi per raccogliere l'erba.
11. Non modificate l'impostazione standard del motore o non fatelo andare fuori giri.
12. Allentate il freno del motore prima di avviare il motore.
13. Avviate il motore con prudenza seconde le istruzioni del costruttore. Mantenete sempre una distanza sufficiente tra i piedi e la lama.
14. Quando si accende il motore non bisogna inclinare il tosaerba, a meno cheesso non debba venire sollevato durante I'operazione. In tal caso inclinatelo solamente per lo stretto necessario, e sollevatelso solo alla parte opposa

allutilizzatore.

1. Non avviate il motore se vi trovate davanti al canale di scarico.
2. Non mettete mai le mani o i piedi vicino o sotto le parti rotanti. Tenetevi sempre a distanza dall'apertura di scarico.
3. Non solvate o trasportate mai un tosaerba con il motore acceso.
4. Spegnete il motore e staccate il connettore della candela:
5. prima di allentare il bloccaggio o di eliminare le ostruzioni nel canale di scarico
6. prima di controllare o pulire il tosaerba, prima di effettuarvi lavori di manutenzione o di altri tipo
7. nel caso si sua incontrato un corpo estraneo. Controllate che non ci siano danni sul tosaerba ed effettuate le riparazioni necessarie prima di azionario di nuovo e riprendere a lavorare. Nel caso in cui il tosaerba incominci a vibrare forte ed in maniera insolita è necessario procedere ad un controllo immediato.
8. Spegnete il motore:
9. se vi allontanate dal tosaerba
10. prima di mettere benzina.
11. Quando spegnete il motore, mettete l'acceleratore sulla posizione OFF. Chiodete il rubinetto della benzina.
12. L'uso dell'apparecchio a velocità eccessiva può essere usate in pericolodi infortuni.
13. Siate prudenti durante le operazioni di regolazione, badate che le dita non rimangano incastrate tra gli utensili da taglio mobili e i componenti fissi dell'apparecchio.

Manutenzione e magazzinaggio

1. Controllate che tutti i dadi, i bulloni e le viti siano ben serrati e che l'apparecchio sia sempre in uno stato tale da permetterne il funzionamento sicuro.
2. Non tenete mai l'utensile con benzina nel serbatoio all'interno di un edificio dove i vapori della benzina potrebbero venire aicontatto con fiamme libere o scintille.
3. Lasciate raffreddare il motore prima di riporre il tosaerba in un luogo chiuso.
4. Per evitare incendi, tenete sempre il motore, lo scappamento e l'area intorno al serbatoio del carburante libera da erba, foglie o grasso fuoriuscito (olio).
5. Controllate regolarmente che il dispositorio di raccolta non presenti segni di usura o di perdita della funzionalità.
6. Per motivi di sicurezza è necessario sostituire i pezzi consumati o danneggiati.
7. In caso fosse necessario svotare il serbatoio, l'operazione va compiuta all'aria aperta con una

pompa di aspirazione della benzina (disponibile nei centri del fai-da-te).

AVVERTIMENTO!

Leggete tutte le avventenze di sicurezza e le istruzioni.

Dimenticanze nel rispetto delle avventenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesionsi.

Conservate tutte le avventenze e le istruzioni per eventuali necessità future.

Spiegazione dei symboli sull'apparecchio (Fig. 9):

1) Leggete le istruzioni per l'uso.
2) Attenzione! Pericolo a causa di parti scagliate all'ingiro. Tenete la distance di sicurezza
3) Fate attenzione alle lame affiliate - Prima di eseguire lavori di manutenzione sfilate il connettore della candela.
4) Prima della messa in esercizio riempite diolio e carburante
5) Attenzione! Portate le cuffie antirumore e gli occhiali protettivi
6)Leva di avvio/ arresto motore (1 = motore acceso; 0 = motore spento)
7) Leva di guida (leva della frizione)
8) Fate attenuatione alle lesioni da taglio. Attenzione, lame rotanti.

2. Descrizione dell'apparecchio

(Fig. 1-10)

1. Leva di avvio/arresto motore - freno motore
2. Impugnatura superiore
3. Leva dell'acceleratore
4. Fun di avvio
5. Impugnatura inferiore
6. Indicazione livello sacco di raccolta
7. Sacchetto di raccolta
8. Portello di scarico
9. Regolazione dell'altezza di taglio
10. Tappo di riempimento del serbatoio
11. Bocchettone di riempimento per l'olio
    13.2fascette serracavi
12. Chiave della candela di accensione
    15.2 viti a testa quadra per impugnatura inferiore
13. 2 viti per impugnatura superiore con funzione di serraggio rapido
14. Coperchio scarico laterale
15. 4 dadi a stella per impugnatura
16. Leva di guida (leva della frizione)
17. Ruota di azionamento (sinistra e destra)
18. Adattatore scarico laterale

1. Accessorio per pacciamatura
2. Copertura impugnatura inferiore

3. Elementi forniti

Verificate che l'articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza presentando un documento di acquisto valido entro e non altre 5 giorni lavorativi dall'acquisto. Al riguardo fate attenzione alla Tabella Garanzia nelle disposizioni di garanzia alla fine delle istruzioni.

Aprte l'imballaggio e togliete con cautela l'apparecchio alla confezione.
Togliete il materiale d'imballaggio eanche i fermi ditrasporto/imballaggio(sepresenti).
-Controllate che siano presenti tutti gli elementi forniti.
Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
Se possibile, conservate l'imballaggio fino alla scadenza della garanzia.

ATTENZIONE

L'apparecchio e il materiale d'imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, film e piccoli pezzi! Sussiste pericolodi ingerimento e soffocamento!

Tosaerba a benzina
Manico superiore e manico inferiore
Adattatore scarico laterale
Accessorio per pacciamatura
Cestello di raccolta (due parti)
2x coperture per manico inferiore
Chiave per candelà di accensione
4xdadiastella
2x viti a serraggio rapido
2x viti a testa quadra
2xfermacavi
Libretto di manutenzione sul tema benzina
Istruzioni per l'uso originali

4. Utilizzo proprio

L'apparecchio devese essere usato solamente per lo scopo a cui è destinato. Ogni altri tipo di uso che esuli da quello previsto non è conforme.

L'utilizzatore/l'operatore, e non il costruttore, è responsabile dei anni e delle lesions di agli tipo che ne risultino.

Il tosaerba a benzina è adatto all'uso privato nei giardini di piccole dimensioni.

Sono considerati tosaerba per l'uso privato in giardini di piccole dimensioni quegli appearechi che di regola non sono usati per altre 50 ore l'anno e che sono utilizzati principamente per la cura di superfici erbose, ma non in giardini e parchi pubblici, in impianti sportivi e in attività agricole o forestali.

Tenete presente che i nostri appearecchi non sono stati costruiti per l'impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

Il rispetto delle istruzioni per l'uso fornite dal produttore e una condizione per l'uso corretto del tosaerba. Le istruzioni per l'uso contengono anche condizioni per l'esercizio, la manutenzione e la riparazione.

Attenzione! Visti rischi per l'utilizzatore, il tosaerba non delve venire usato per i seguenti lavori: per regolare cespugli, siepi ed arbusti, per tagliare piante rampicanti o superfici erbose su terrazze pensili o in vasi sui balconi, per pulire (aspirare) vialetti e come trituratore per sminuzzare foglie e rami tagliati da alberi ed arbusti. Il tosaerba non delve inoltre venire usato come motozappa e per livillare irregularità del suo, come per es. i mucchi di terra sollevati dalle talpe.

Per motivi di sicurezza il tosaerba non delve venire usato come gruppo motore per altri utensili o set di utensili di qualsiasi tipo.

5. Caratteristica tecniche

Avverenza

Per le caratteristica technique esatte del motore siedano le istruzioni di Briggs & Stratton accluse.

RG-PM 48 S B&S

Tipodelmotore:

motore a un cilindro a quattro tempi 158 ccm

Numero di giri: 2800 min 1 / 1,9kW

Carburante: benzina normale sensa piombo

Regolazione dell'altezza di taglio:

centrale (30-75 mm)

Larghezza di taglio: 480~mm

Peso: 36

Rumorevibrazioni

Livello di pressione acustica L_pA 85,6 dB (A)

Incertezza KpA 2 dB

Livello di potenza acustica L_WA 96 dB (A)

Portate cuffie antirumore.

L'effetto del rumore più causare la perdita dell'udito.

Valore emissione vibrazioni a_h = 6,1m / s^2

Incertezza K = 1,5. m/s²

RG-PM 51 S B&S

Tipodelmotore:

motore a un cilindro a quattro tempi 190 ccm

Numero di giri: 2800 min 1 / 2,5kW

Carburante: benzina normale sensa piombo

Regolazione dell'altezza di taglio:

centrale (30-75 mm)

Larghezza di taglio: 510 mm

Peso: 39

Rumorevibrazioni

Livello di pressione acustica L_pA 74 dB (A)

Incertezza KpA 4 dB

Livello di potenza acustica L_WA 98 dB (A)

Portate cuffie antirumore.

L'effetto del rumore più causare la perdita dell'udito.

Valore emissione vibrazioni a_h = 6,4m / s^2

Incertezza K = 1,5. m/s²

6. Prima della messa in esercizio

6.1 Assemblaggio dei componenti.

Alcune parti sono smontate quando vengono fornite. L'assemblaggio è facile quando si osservano le seguenti avvertenze

Attenzione! Per l'assemblaggio e per lavori di manutenzione avete bisogno anche dei seguenti utensili non compresi negli elementi forniti:

una bacinella di raccolta dell'olio piatta (per ilchio) kg
un misurino da 1 litre (resistente all'olio / alla benzina)
una tanica di benzina
un imbuto (adatto per il bocchettone di riempimento del serbatoio)
dei panni (per togliere i resti di olio/benzina; smaltimento alla stazione di servizio)
-una pompa di aspirazione benzina (in plastica, disponibile nei centri del fai-da-te)
un oliatore con pompa a mano (disponibile nei centri del fai-da-te)

Montaggio

1. Applicate l'impugnatura inferiore (Fig. 3a/Pos. 5) alla scocca del tosaerba e regolare l'altezza di lavoro desiderata. Si possono impostare 3 diverse altezze di lavoro, a quello fine inserte le estremità dell'impugnatura inferiore nei relativi fori contrapposti nella scocca, come per esempio A-A (Fig. 3). L'impugnatura inferiore devesse essere regolata allo stesso modo su entrambi i lati. Ora applicate la copertura (Fig. 3a/Pos. 23) e fissate l'impugnatura (5) con le viti a testa quadra (15) e le viti a stella (18) come rappresentato nella Fig. 3a.
2. Serrate su entrambi i lati l'impugnatura superiore all'impugnatura inferiore con una vite a testa quadra (Fig. 3b/Pos. 16) e una vite a stella (Fig. 3b/Pos. 18). Fate atenzione che le estremità siano rivolte all'interno nel serrare le viti (16) in modo che la funzione di serraggio rapido non sua pregiudicata.
3. Appendete l'impugnatura della fune di avvio (Fig. 3c/Pos. 4) all'apposto gancio come illustrato in Fig. 3c.
4. Fissate le funi di avvio all'impugnatura con i serracavi forniti (Fig. 3d/Pos. 13).

1

1. Il sacco di raccolta deve essere montato come lostrato nella Fig. 3e. A quello fine inflate con attenzione le linguette del sacco di raccolta superiore nelle aperture del sacco di raccolta inferiore.
2. Solvate il portello di scarico con una mano (Fig. 4/Pos. 8) e aggangiate il sacco di raccolta erba (Fig. 4/Pos. 7) come illustrato in Fig. 4.

6.2 Impostazione dell'altezza di taglio

Attenzione! La regolazione dell'altezza di taglio deve venire eseguita solamente a motore spento e con connettore della candela staccato.

• Prima di iniziare a tagliare l'erba, verificate che le lame siano affiliate e che i loro dispositivi di fissaggio non siano danneggiati. Sostituite eventualmente le lame consumate e/o danneggiate in set completing per evitare degli squilibri. Durante esta verifica spegnete il motore edtogliete il connettore della candela.
  La regolazione dell'altezza di taglio avviene in modo centrale cola relativa leva (Fig. 7/Pos. 9). Si possono impostare 5 diverse altezze di taglio.
  Tirate la leva di regolazione verso l'esterno e impostate l'altezza di taglio desiderata. La leva scatta nella posizione desiderata.

7. Uso

Avverenza

Per l'esatta procedura di avvio del motore siedano le istruzioni di Briggs & Stratton accluse.

Attenzione!

Il motre viene fornito alla olio. Prima della messa in esercizio si deve assolutamente riempire di olio. Si deveanche riempire di carburante poichéesso non è contentuto alla segna.

Per evitare un avvio involontario del tosaerba, quello è dotato di un freno motore (Fig. 5a/Pos. 1) che deve essere azionato prima di avviare il tosaerba. La leva del freno motore, se viene mollata, deve ritornare nella posizione di partenza ed il motore si spegne automaticamente.

Con l'acceleratore potete regolare la velocità e le rotazioni delle lame (Fig. 6).

Prima di iniziare a tagliare l'erba dovreste eseguire alcune volte esta operazione per essere sicuri che tutto funzioni correttamente.

Ogni volta che dovete eseguire operazioni di regolazione e/o di riparazione al tosaerba, aspetto fino a quando le lame non si muovano più.

Prima di ogni operazione di impostazione, manutenzione e riparazione spegnete il motore.

Per la messa in esercizio Avvertenze

1. Freno motore (Fig. 5a/Pos. 1) Usate la leva per specnere il motore. Se mollate la leva, il motore e le lame si arrestano automaticamente. Per tagliare l'erba tenete la leva in posizione di lavoro (Fig. 5b). Prima di iniziare effettivamente a tagliare l'erba dovreste controllare più volte la leva di avvio/arresto. Accertate vi che la fune flessible sua nuova disponibile.
2. Acceleratore (Fig. 6): spostatelo per aumento o diminuire la velocità del motore. (tartaruga = lento / lepre = veloce)
3. Leva di guida (leva della frizione) (Fig. 5a/Pos. 19): se viene attivata (Fig. 5c), la frizione viene chiusa per il dispositivo di avanzamento e il tosaerba si mette in movimento con motore acceso. Lasciate andare la leva di guida in tempo per fermare il tosaerba in movimento. Esercitatevi a dettere in moto e a fermare il veicolo prima di tagliare l'erba per la primaolta, in modo tale da familiarizzarvi con il suo comportamento.
4. Avverenza: le lame iniziano a ruotare quando il motore viene avviato.

Importante: prima di avviare il motore muovete più volte il freno motore per controllare che la fune di arresto funzioni correttamente.

Notabene Il motore è dimensionato per una velocità a passo d'uomo per l'erba e per lo scarico dell'erba nel sacco di raccolta e per una lunga durata.

1. Controllate il livello dell'olio
2. Riempite il serbatoio di benzina quando è vuoto utilizzato un imbuto e un recipiente graduato. Accertatevi che la benzina sia pulita.

NotabeneUtilizzate solamente della benzina normale sensa piombo.

Aventimento: usate sempre solo una tanica di sicurezza per la benzina. Non fumate nel riempire la benzina. Spegnete il motore prima diMETTERa la benzina e lasciatelo raffreddare alcuni minuti.

Pacciamatura

Con la pacciamatura l'erba tagliata viene sminuzzata all'interno del tosaerba e poi distribuiti di nuovo sull'erba. L'erba non viene quando raccolta per essere

poigettata inalto luogo.

Attenzione: la pacciamatura è possibile solo con erba relativamente corta. I risultati ottimali si ottengono solo con una lame per pacciamatura (disponibili come accessori).

Per usare la funzione di pacciamatura, sganciate il sacco di raccolta e spingete l'accessorio per pacciamatura (Fig. 5d/Pos. 22) nell'apertura di scarico e chiudete il portello di scarico.

Scarico laterale

Per usare lo scarico laterale delve essere montato l'accessorio per pacciamatura (Pos. 22). Agganciate I'adattatore scarico laterale (Fig. 5e/Pos. 21) come migliorato nella Fig. 5e.

Indicazione di livello sacco di raccolta

Il sacco di raccolta è dotato di un'indicazione di livello (Fig. 2/Pos. 6), che viene aperta dal flusso d'aria che il tosaerba genera quando è in esercizio. Se durante il taglio il portello si chiude, il sacco di raccolta è pieno e dovrebbe essere svuotato. Affinché l'indicazione di livello funzioni alla problematici, i fori sono il portello dovrebbero essere sempre puliti e non ostruiti.

7.1 Prima di tagliare l'erba

Avvertenze importanti

1. Indossate gli indumenti adatti. Portate delle scarpe robuste, non portate sandali o scarpe da tennis.
2. Controllate le lame. Le lame con deformazioni o che presentino altri danni devono venire sostituite con lame originali.
3. Riempite il serbatoio di benzina all'aperto. Utilizzate un imbuto e un misurino. Asciugate con un panno la benzina che sua traboccata.
4. Leggete e osservate le istruzioni per l'uso eanche le avventenze relativamente al motore eagli attrezzi complementari.Conservate le istruzioni in modo che siano accessibili anche per gli altri utilizzatori dell'attrezzo.
5. I gas di scarico sono pericolosi. Aviate il motore solo all'aperto.
6. Accertatevi che tutti i dispositivi di sicurezza siano montati e ben funzionanti.
7. L'attezzo delve venire usato solo da una persona che sia in grado di farlo.
8. Il taglio dell'erba bagnata più essere pericoloso. Tagliate l'erba solo quando è il più asciutta possibile.
9. Fate in modo che altre persone o bambini stiano lontani dal tosaerba.
10. Tagiate l'erba solamente in condizioni di

sufficiente visibilità.

1. Togliete gli oggetti che si trovino nella zona dove volete tagliare I'erba.

7.2 Avvertenze per tagliare l'erba in modulo correto

Attenzione! Non aprite mai il portello di scarico quando viene svuotato il dispositivo di raccolta ed il motore è ancora in moto. Le lame rotanti possono causare lesioni.

Fissate sempre bene il portello di scarico e il sacco di raccolta dell'erba. Disinserite il motore prima di toglierli.

Mantenetete sempre la distanza di sicurezza data dall'impugnatura tra la scocca della lama e l'utilizzatore. Nel tagliare l'erba e nel cambiare il senso di direzione su scarpate e pendi si deve prestare particolare attenzione. Accertatevi di essere in posizione sicura, portate scarpe con suole antisdrucciolevoli e pantaloni lunghi. Tagliate l'erba sempre in senso trasversale rispetto al perdio.

Per motivi di sicurezza non usate il tosærba sudependii con un'inclinazione superiore ai 15 gradi.

Siate particolarmente attenti muovendovi all'indietro e tirando il tosaerba. Pericolo di inciampare!

7.3 Tagliare I'erba

Lavorate solamente con lame affiliate ed in perfetto stato in modo che gli steli d'erba non si sfilaccino ed il prato non ingiallasca.

Per ottenere un buon taglio si deve muovere il tosaerba in fasce possibilmente diritte. Le corsieosi formate si devono sovrapporre sempre di alcuni centimetri al fine di evitare strisce di erba non tagliata.

Tenete pulita la parte inferiore della scocca del tosaerba e togliete assolutamente i depositi di erba. I depositi rendono più difficile l'operazione di avvio e influiscono negativamente sulla qualità del taglio e sullo scarico dell'erba. Sui pendii le corsie formate dal taglio devono essere trasversali rispetto alla pendenza. Per evitare che il tosaerba scivoli lateramente basta inclinaro verso l'alto. Scegliete l'altezza di taglio a seconda della lunghezza effettiva del manto erboso. Eseguite diverse passate in modo che agli volta vengano tagliati al massimo 4 cm.

Prima di eseguire qualsiasi controlo della lama bisogna spegnere il motore. Tenete presente che la

1

lama continua a ruotare per alcuni secondi dopo aver disinserito il motore. Non cercate mai di fermare la lama.

Controllare regolarmente che la lama sia ben fissata, in buono stato e ben affiliata. In caso contrario affiliatele o sostituitele. Se le lame in movimento vanno a battere con un oggetto, fermare il tosaerba e attendere fino a quando le lame siano completenessferme.Controllare quindi lo stato della lama e del portalama. Se sono danneggiati devono essere sostituiti.

Avvertenze per tagliare l'erba

1. Fate attenzione ai corpi estranei. Potrebbero danneggiare il tosaerba o causare lesions.
2. Se il motore, lo scappamento o l'azionamento sono caldi possono causare uszioni. Quindi non toccarli.
3. Tagliare l'erba con cautela in caso di pendii o di terreni in forte pendenza.
4. Se vengono a mancare la luce diurna o quella artificiale si deve smettere di tagliare l'erba.
5. Controllate il tosaerba, le lame e le autre parti se avete incontrato un corpo estraneo o se l'attrezzo vibra più del normale.
6. Non modificate le impostazioni e non eseguite riparazioni sulla parte prima spento il motore. Staccate il connettore del cavo di accensione.
7. In strada o nelle vicinanze di una strada fate attenzione al traffico. Fate in modo che l'erba tagliata non finisce in strada.
8. Evitate i punti nei quali le ruote non facciano più presa o il lavoro sa insicuro. Prima di muovervi all'indietro accertatevi che non ci siano bambini piccoli alle vostre spalle.
9. Se l'erba è folta ed alta impostate il livello di taglio maggiore e tagliate l'erba più lentamente. Prima di togliere l'erba o altre ostruzioni, spegnete il motore e staccate il cavo di accensione.
10. Non togliete mai le parti che servono per la sicurezza.
11. Non riempite mai la benzina se il motore è ancora caldo o in funzione.

7.4 Svuotare il sacco di raccolta dell'erba

Non appena rimangono dei resti di erba sul prato除去 si sta tagliando, si deve svuotare il dispositivo di raccolta.

Attenzione! Prima di togliere il dispositorio di raccolta spegnete il motore e attendete che la lama si via fermata.

Per togliere il dispositivo di raccolta sollevate con una mano il portello di scarico e con l'altra estraete il dispositivo dall'impugnatura (Fig. 4).

Secondo le norme di sicurezza il portello di scarico si chiude quando viene sganciato il dispositivo, chiudendoanche l'apertura posteriori di scarico. Se nell'apertura rimangono resti di erba,si consiglia di arretrare di ca. 1 m il tosaerba per riavviare il motore più facilemente.

Non togliete resti di erba tagliata alla scopcca e dall'utensile con le mani o con i piedi, ma con mezzi adatti, come per es. una spazzola o uno scopino.

Per garantire che l'erba venga raccolta bene, sua il sacco di raccolta, ma soprattutto la grata dell'aria devonoVenire pulitiupon I'uso.

Agganciate il dispositiivo di raccolta solo a motore disinserito e con l'utensile fermo.

Solvate con una mano il portello di scarico e con l'altra agganciate dall'alto il dispositivo di raccolta, tenendolo per l'impugnatura.

7.5 Dopo ave tagliato I'erba
1. Lasciare sempre prima raffreddare il motore prima di mettere il tosaerba in un locale chiuso.
2. Prima di metterlo via togliere sempre erba, foglie, lubricificante e olio. Non depositare altri oggetti sul tosaerba.
3. Prima di uso di nuovo controllate tutti le viti e i dadi. Le viti allentate devono venire serrate bene.
4. Svuotate il sacco di raccolta dell'erba prima di usarlo di nuovo.
5. Staccate il connettore della candela per evitare l'uso da parte di persona non autorizzate.
6. Fate attenzione che il tosaerba non venga tenuto vicino ad una sorgente di pericoli. Le esalazioni di gas possono provocare esplosioni.
7. Per le riparazioni si devono usare solamente pezioni originali o autorizzati dal costruttore (vedi indirizzo del documento di garanzia).
8. Svuotate il serbatoio della benzina con una pompa di aspirazione in caso di inattività prolongata.
9. Istruire i bambini di non usare il tosaerba. Non è un giocattolo.
10. Non tenere mai la benzina vicino ad una sorgente di calore. Usate sempre una tanica omologata. Tenete la benzina fuori della portata dei bambini.
11. Lubrificate et tenete con cura l'attrezzo.

8. Pulizia, manutenzione, conservazione, trasporto e ordinazione dei pezzi di ricambio

Attenzione: per informazioni sulla manutenzione e intervalli di manutenzione del motore si vedano le accluse istruzioni del motore di Briggs & Stratton!

Attenzione:

non lavorate mai a motore acceso su parti sostensione dell'impiano di accensione e non toccatele. Prima di eseguire operazioni di manutenzione e di cura togliete il connettore della candela. Non eseguite mai lavori con l'apparecchio acceso. I lavori che non vengono descritti in queste istruzioni per l'uso devono essere eseguiti esclusivamente da un' officina specializzata e autorizzata.

8.1 Pulizia

Dopo agli uso il tosaerba delve essere pulito a fondo.
In particolare la parte inferiore e la sede delle lame.

Avvertenza: prima di inclinaro di lato il tosaerba svuotate completeness il serbatoio del carburante con una pompa di aspirazione. Il tosaerba non deve essere inclinato olio 90 gradi. è più facile togliere lo sporco e l'erba subito dopo aver tagliato l'erba. Resti d'erba essiccati e sporco possono pregiudicare l'esercizio del tosaerba. Controllate che non ci siano resti di erba nel canale di scarico e, se necessario, eliminati. Non pulite mai il tosaerba con un getto d'acqua o un'dropulitrice. Il motore delve rimanere asciutto. Non devono essere utilizzati detergenti aggressivi, come detergenti a freddo o benzina per smacchiare.

8.2 Manutenzione

Attenzione: per informazioni sulla manutenzione e intervalli di manutenzione del motore si vedano le accluse istruzioni del motore di Briggs & Stratton.

Consegnate ad un apposto punto di raccolta il materiale di manutenzione e di esercizio

8.2.1 Assali delle ruote e mozzi di ruota

Dovrebbero venire ingrassati una volta per stagione.
A quello scopo togliete i coprimozzo con un cacciavite e allentate le viti di bloccaggio delle ruote.

8.2.2 Lame

Per motivi di sicurezza fate'affare, bilanciare e montare le lame esclusivamente da un'officina specializzata. Per ottenere un risultato di lavoro

ottimale consigliamo di far controllare le lame una volta l'anno.

Sostituzione delle lame (Fig. 8)

Per la sostituzione delle lame si devono utilizzare solo ricambi originali. Il codice delle lame deve correpondere con il numeroindicato nell'elenco dei pezzi di ricambio.Non montare mai lame diverse.

Lame danneggiate

Se malgrado tutte le precauzioni prese le lame entrano in contatto con un ostacolo, spegnete subito il motore e togliete il connettore della candela. Inclinate il tosaerba sul lato e controllate che le lame non siano danneggiate. Lame danneggiate o deformate devono essere sostuite. Non raddrizzare mai una lama deformata. Non lavorare mai con una lama deformata o fortemente consumata;cisiono causare delle vibrazioni e provocare ulteriori danni al tosaerba.

Attenzione: il lavoro con lame danneggiate più causare il pericolò di lesioni.

Affilatura delle lame

Le lame possono venire affiliate con una lima metallica. Per evitare degli squilibri, l'affilatura dovrebbe essere eseguita esclusivamente da un'officine specializzata.

8.2.3 Cura e impostazione dei cavi flessibili

Lubrificate spesso i cavi flessibili e controllare che si muovano liberamente.

8.2.4 Controllo della cinghia trapezoidale

Per controllare la cinghia trapezoidale, togliete la relativa copertura (Fig. 8/Pos. D).

8.2.5 Riparazione

Accertatevieyondla riparazione o la manutenzione che tutte le parti tecniche di sicurezza siano montate e in perfetto stato.

Conservate i pezioni che possono causare lesions lontani alla portata di terzi e bambini.

Attenzione: secondo la Legge relativa alla responsabilità per i prodotti non rispondiamo per anni causati da una riparazione impropriaria o se non si usano i pezzi di ricambio originali o pezioni da moi autorizzati. Non rispondiamo nemmeno per anni causati in seguito a riparazioni improprie. Incaricate il servizio assistenza o un technician autorizzato. Lo stesso vale per gli accessori.

8.2.6 Tempi di esercizio

I tosaerba devono venire utilizzati soltanto nei giorni dei feriali delle 7.00 alle 19.00. Rispettate le dispositionsi di legge che sono variare a seconda del luogo.

8.3 Preparazione in caso di inattività del tosaerba

Avvertenza Non svuotate la benzina in locali chiusi o nelle vicinanze di fiamme vivo o volte fumate. I vapori del gas posso sono causare esplosioni ed incendi.

1. Svuotate il serbatoio della benzina con una pompa di aspirazione.
2. Avviate il motore e fatelo funzionare sino a quando si sua consumata la benzina restante.
3. Pulite tutto l'attrezzo in modo da proteggere la vernice.
4. Tenete l'attrezzo in un ambiente o in un luogoben areato.

8.4 Preparazione del tosaerba durante il trasporto

1. Svuoate il serbatoio della benzina (vedi punto 8.3.1)
2. Fate funzionare il motore fino a quando si sia consumata la benzina restante.
3. Svotate I'olio del motore dal motore ancora caldo.
4. Tirate il connettore alla candela di accensione.
5. Pulite l'apparecchio.
6. Sganciate la fune di avvio dal gancio (Fig. 3c). Svitate i dadi ad alette e piegate verso il basso l'impugnatura superiore. Nel ribaltare l'impugnatura fate attenzione che i cavi flessibili non vengano piegati.
7. Inserite alcuni strati di cartone fra il manubrio inferiore ed il motore per evitare che sfreghino l'uno contro l'alto.

8.5 Commissione dei pezzi di ricambio

Volendo commissionare dei pezzi di ricambio, si

dovrebde dichiarare quanto segue:

modello dell'apparecchio

• numero dell'articolo dell'apparecchio
• numero d'ident. dell'apparecchio
• numero del pezzo di ricambio del ricambio necessitato.

Per i prezzi e le informazioni attuali si veda

www.isc-gmbh.info

9. Smaltimento e riciciclaggio

L'apparecchio si trova in una confezione per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e cui è esercere utilizzato di nuovo o riciclato.

52

L'apparecchio e i loro accessori sono fatti di materiali diversi, per es. metallo e plastica. Consegnate i pezzi difettosi allo smaltimento di rifiuti speciali. Per informazioni rivolgetevi ad un negazio specializzato o all'amministrazione comunale!

10. Anomalie e soluzione di eventuali problemi

Avvertenza: prima spegnete il motore e staccate il cavo di accensione e poi eseguite le ispezioni o le regolazioni.
Avvertenza: se dopo una regolazione o riparazione il motore ha funzionato per alcuni minuti, ricordatevi che lo scappamento e altre parti sono molto calde. Quindi non toccarle per evitare usioni.

Attenzione. In caso di problemi legati al motore, vi preghiamo di leggere le acclude istruzioni di Briggs & Stratton.

Anomalia Possibile causa Soluzione
Giro irregolare, forte vibrazione dell'apparecchio	- Viti allentate	- Controllare le viti
	- Serraggio delle lame allentato	- Controllare il serraggio delle lame
	- Lame squilibrate	- Sostituire le lame
Il motore non funziona - Leva del freeno non premuta	- Serbatoio del carburante vuoto	- Premere la leva del freno
	- Riempire di carburante.	- Riempire di carburante.
Il prato ingiallisse, taglio irregolare	- Lame non affiliate	- Affilare le lame
	- Altezza del taglio insufficiente	- Impostare l'altezza corretta
	-Numero di giri del motore insufficiente	- Portare la levetta su max.
Scarico dell'erba eseguito male - Nuero di giri del motore insufficiente	- Portare la leva del gas su max.
	- Impostare correttamente
	- Sostituire le lame
	- Svuotare il sacco di raccolta

Condizioni di garanzia

La ditta iSC GmbH garantisce l'eliminazione di difetti ovvero la sostituzione dell'apparecchio in conformità con la tabella segunte,enza che ciò influsca sui diritti di garanzia previsti alla legge.

Categoria Esempio Prestazione di garanzia
Difetti di materiale o fabbricazione 24 mesi
Parti soggetti ad usura Filtro dell'aria, cavi flessibili, cestello di raccolta, ruote in gomma, frizione		6 mesi
Materialie di consumo/parti di consumo	Lame Garanzia solo in caso di difetto immediato (24h après acquisto/data documento di acquisto)
Parti mancanti 5 giorni lavorativi

Relativamente a parti soggetti ad usura, materiale di consumo e parti mancanti, la ditta iSC GmbH garantisce un'eliminazione dei difetti ovvero una fornitura sostitutiva solo se il difetto viene comunicato entro 24h (materiale di consumo), 5 giorni lavorativi (parti mancanti) o 6 mesi (parti soggette ad usura) dall'acquisto e se la data di acquisto viene documentatatramite il documento di acquisto.

In caso di difetti del materiale o di fabbricazione vi preghiamo in caso di garanzia di presentare l'apparecchio con il certificato di garanzia accluso, compilato in tutte le sue parti. In quello caso è importante che riportiate una precisa descrizione del difetto.

A tal fine rispondete alle seguenti domande:
L'apparecchio ha già funzionato una volta o era difettioso fin dall'inizio?
Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
A vosto parere che casa non funziona nell'apparecchio (sintomo principale)?

Descrivete che casa non funziona.

Inhoudsopgave:

Indicati importante:

La ristampa o l'ulteriori riproduzione, anche parziale, della documentazione o dei documents d'accompagnamento dei prodotti e consentita solo con l'especialita autorizzazione da parte della ISC GmbH.

N

i nostri prodotti sono soggetti ad un rigido controlo di qualità. Se l'apparecchio non dovesse tutvia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all'indirizzo indicate in questa scheda di garanzia. Siamo a vostra disposizioneanche Telefonicamente al numero del servizio assistenza sotto indicato. Per la rivendicazione dei diritti di garanzia vale quando segue:

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non tocca i vostri diritti al ricorso di garanzia previsti alla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente le anomalie riconducibili a difetti del materiale o di produzione ed è limitata all'eliminazione di queste anomalie o alla sostituzione dell'apparecchio. Tenete presente che i nostri apparecchi non sono stati costrui per l'impiego professionale, artigianale o industriale. Un contratto di garanzia non viene concluso quando l'apparecchio viene usato in imprese commerciali, artigianali o industriiali, o con attività equivalenti. Dalla notre garanzia sono esclude inoltre le prestazioni di risarcimento per danni dovuti al trasporto o uomini causati da la mancata osservanza delle istruzioni per il montaggio o per installazione non corretta, della mancata osservanza delle istruzioni per l'uso (come per es. collegamento a tensione di rete o tipo di corrente non corretto), dall'uso improprio o illecito (come per es. sovraccarico dell'apparecchio o utilizzato di utensili o accessori non consentiti), della mancata osservanza delle norme di sicurezza e di manutenzione, della penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere), dall'impiego della forza o dall'influsso esterno (come per es. danni dovuti a caduta) e dall'usura normale e dovuta all'impiego. Ciò vale particolarmente per batterie, per esse concediamo tuttavia 12 mesi di garanzia

Il diritti di garanzia decadono quando sono già effettuali interventi sull'apparecchio.

1. Il periodo di garanzia è 2 anni e inizi alla data d'acquisto dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo ave accertato il difetto. è esclusa la rivendicazione di diritti di garanzia dopa la scadenza del relative periodo. La riparazione o la sostituzione dell'apparecchio non comporta una proroga del periodo di garanzia e con但这a prestazione per l'apparecchio o per pezioni di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Questo valeanche nel caso si ricorra ad un servizio sul dato.
2. Per la rivendicazione dei vostri diritti di garanzia inviate l'apparecchio difettoso franco di porto all'indirizzo molto significato. Allegate lo scontrino di cassa in originale o un'altra prova d'acquisto che riporti la data. Conservate bene perché lo scontrino di cassa come provale! Indicate il motivo di reclamo nel modo più dettagliato possibile. Se il difetto dell'apparecchio rientra nella nostra prestazione di garanzia, ricevete l'apparecchio riparato o un apparecchio nuovo a stretto giro di posta.

Naturalmente effettuiamo a pagamento ancche riparazioni sull'apparecchio che non rientano o non rientano più nella garanzia. A tale scopo inviate l'apparecchio all'indirizzo del servizio assistenza.

Per parti mancanti, di consumo e soggette ad usura rimandiamo alle limitazioni di但这a garanzia seconde le Condizioni di garanzia di queste istruzioni per l'uso.

GARANTIEBEWIJS

Geachte klant,

e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e

EH 07:2011 (01)
