ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ TOPCLEAN BATA 1500 Ulsonix

Το παρόν Εγχειρίδιο Χρήστη έχει μεταφραστεί με τη χρήση μηχανικής μετάφρασης. Έχουμε καταβάλει κάθε δυνατή προσπάθεια για να διασφαλίσουμε την ακρίβεια της μετάφρασης, αλλά παρακαλούμε να λάβετε υπόψη ότι οι αυτοματοποιημένες μεταφράσεις δεν είναι τέλειες και δεν προορίζονται να αντικαταστήσουν τους ανθρώπινους μεταφραστές. Η επίσημη έκδοση του Εγχειριδίου Χρήστη είναι στα αγγλικά. Τυχόν διαφορές μεταξύ της μεταφρασμένης έκδοσης και του αγγλικού πρωτοτύπου δεν έχουν νομική ισχύ. Εάν έχετε οποιεσδήποτε απορίες σχετικά με την ακρίβεια της μετάφρασης, παρακαλούμε να ανατρέξετε στην αγγλική έκδοση, η οποία αποτελεί την επίσημη πηγή αναφοράς. Περισσότερες γλωσσικές εκδόσεις είναι διαθέσιμες κατόπιν αιτήματος μέσω του [e-mail].

Τεχνικά χαρακτηριστικά

Περιγραφή παραμέτρου	Τιμή παραμέτρου
Όνομα προϊόντος	Μηχανή καθαρισμού δαπέδων
Μοντέλο	TOPCLEAN BATA 1500
Τάση [V]	24
Τύπος μπαταρίας	12 V / 38 A
Απόδοση καθαρισμού [m2/h]	1500
Πλάτος σπάτουλας [mm]	580
Δεξαμενή καθαρού νερού [L]	15
Δεξαμενή βρώμικου νερού [L]	22
Κινητήρας βούρτσας [W]	400
Κινητήρας αναρρόφησης [W]	550
Κλάση προστασίας IP	IPX3
Διαστάσεις [πλάτος * μήκος * ύψος; mm]	470*720*1200
Βάρος [kg]	60,65

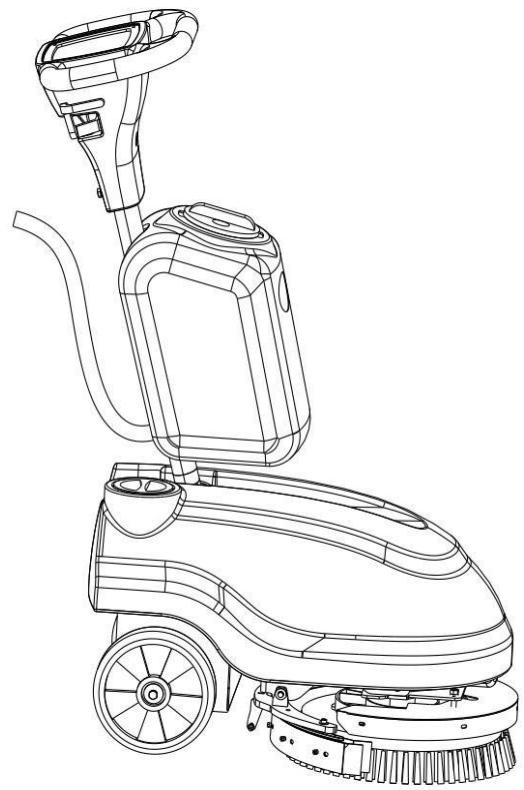

Περιγραφή

Αυτό το προϊόν έχει σχεδιαστεί για την απομάκρυνση ακόμη και της πιο επίμονης βρωμιάς και χρησιμοποιείται ευρέως για τον καθαρισμό δαπέδων σε σούπερ μάρκετ, αποθήκες, αντιπροσωπείες αυτοκινήτων ή ακόμη και μουσεία.

Ο χρήστης φέρει την ευθύνη για τυχόν ζημιές που προκύπτουν από τη μη προβλεπόμενη χρήση της συσκευής.

Λειτουργία

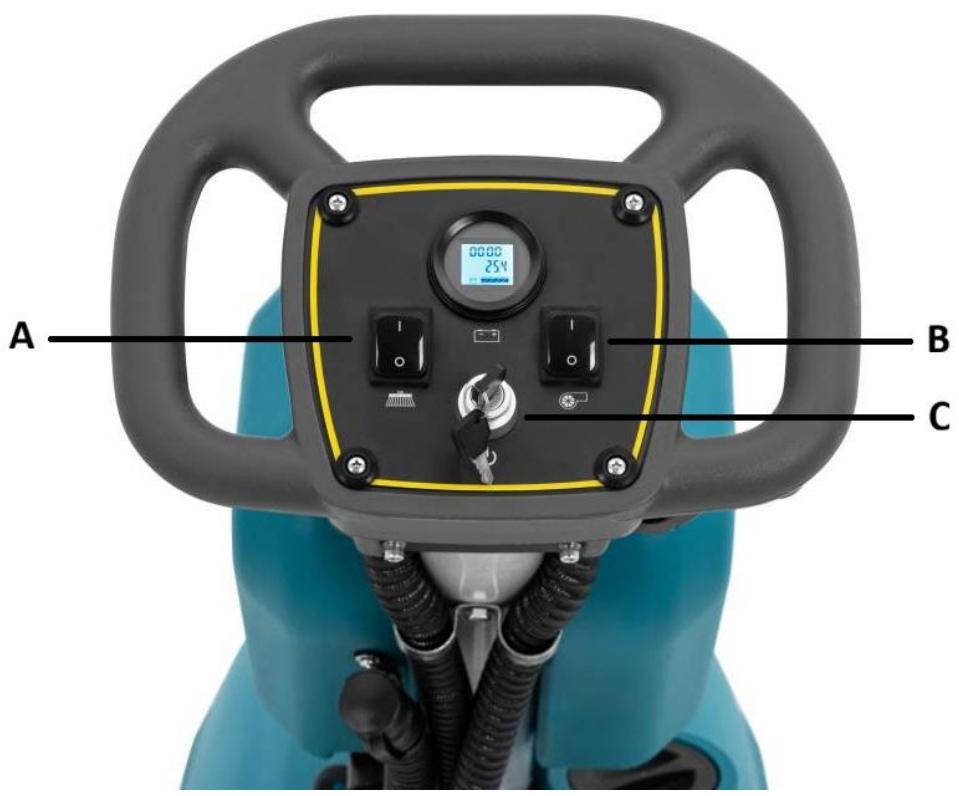

Πίνακας ελέγχου

A. Κουμπί διακόπτη βούρτσας: Πατήστε το κουμπί για να ενεργοποιήσετε (1) ή να απενεργοποιήσετε τον κινητήρα της βούρτσας (Ο)
B. Κουμπί διακόπτη αναρρόφησης: Πατήστε το κουμπί για να ενεργοποιήσετε (I) ή να απενεργοποιήσετε τον κινητήρα αναρρόφησης (O)
C. Διακόπτης με κλειδί: Περιστρέψτε το κλειδί για να ενεργοποιήσετε τη μηχανή (περιστροφή δεξιόστροφα) ή να την απενεργοποιήσετε (περιστροφή αριστερόστροφα)

Καθαρισμός και συντήρηση

Βασικές οδηγίες

1. Αν και η συσκευή έχει σχεδιαστεί ώστε να είναι ανθεκτική στην υγρασία, υπό κανονικές συνθήκες χρήσης, βεβαιωθείτε ότι δεν εισέρχεται νερό στα ηλεκτρικά εξαρτήματα, προκειμένου να αποφευχθούν βραχυκυκλώματα ή ηλεκτροπληξίες. Αποφύγετε την επαφή νερού ή απορρυπαντικού με το βύσμα τροφοδοσίας ή τα ηλεκτρικά κυκλώματα της συσκευής.
2. Μην επιχειρήσετε να αποσυναρμολογήσετε τη συσκευή μόνοι σας. Εάν ο κινητήρας ή το κύκλωμα παρουσιάζει βλάβη, επικοινωνήστε μαζί μας ή με έναν εξουσιοδοτημένο αντιπρόσωπο για επισκευές.

3. Μην ασκείτε υπερβολική δύναμη. Χρησιμοποιείτε τις πλαστικές λαβές, τους μοχλούς και τα κουμπιά ελέγχου με προσοχή, ώστε να αποφύγετε περιττές ζημιές.

4. Μετά από κάθε χρήση, αδειάστε τις δεξαμενές καθαρού νερού και λυμάτων και καθαρίστε τη δεξαμενή λυμάτων και τους σωλήνες για να αποτρέψετε τυχόν φραγμούς.

5. Καθαρίστε τη σπάτουλα μετά από κάθε χρήση και στεγνώστε την με ένα μαλακό πανί.
6. Εάν η συσκευή παραμείνει αποθηκευμένη για μεγάλο χρονικό διάστημα, φορτίζετε την μπαταρία τακτικά για να διατηρήσετε τη διάρκεια ζωής της.

Συντήρηση της μπαταρίας

1. Αποφύγετε να τοποθετείτε τη μπαταρία σε εντελώς κλειστό χώρο· πρέπει να βρίσκεται σε αεριζόμενο χώρο.
2. Για να παρατείνετε τη διάρκεια ζωής της μπαταρίας, επαναφορτίστε την αμέσως όταν η στάθμη φόρτισης είναι χαμηλή. Αποφύγετε να αποθηκεύετε τη μπαταρία με χαμηλή ή μηδενική φόρτιση για παρατεταμένες περιόδους, καθώς αυτό μπορεί να οδηγήσει σε ζημιά.
3. Το επιτρεπόμενο εύρος θερμοκρασίας λειτουργίας της μπαταρίας είναι από -15 °C έως 50 °C, ενώ η βέλτιστη διάρκεια ζωής επιτυγχάνεται σε θερμοκρασίες από 20 °C έως 25 °C.
4. Πρόκειται για μια σφραγισμένη μπαταρία που δεν απαιτεί συντήρηση, με ελάχιστες απαιτήσεις φροντίδας. Για μπαταρίες που λειτουργούν σε σύστημα διατήρησης τάσης, συνιστάται να καταγράφεται κάθε μήνα η τάση διατήρησης του συστήματος και η θερμοκρασία περιβάλλοντος. Καταγράψτε την τάση διατήρησης κάθε μπαταρίας κάθε έξι μήνες και, σε περίπτωση σημαντικών αποκλίσεων, πραγματοποιήστε μια ετήσια εξισορροπημένη φόρτιση. Επιπλέον, πραγματοποιήστε δοκιμή εκφόρτισης χωρητικότητας χωρίς να υπερβαίνετε το 50% της ονομαστικής χωρητικότητας.
5. Επαναφορτίστε τις αποφορτισμένες μπαταρίες το συντομότερο δυνατό, καθώς οι καθυστερήσεις ενδέχεται να δυσχεράνουν την επαναφόρτιση. Για μπαταρίες που βρίσκονται σε μακροχρόνια αποθήκευση, επαναφορτίστε τις τουλάχιστον μία φορά το χρόνο.
6. Εάν η μπαταρία παρουσιάζει ανώμαλα σημάδια, όπως ραγισμένο περίβλημα, ζημιά ή διαρροή, επιθεωρήστε την διεξοδικά και αντικαταστήστε τη μπαταρία, εάν είναι απαραίτητο.

Προφυλάξεις για τις μπαταρίες

1. Κρατήστε τη μπαταρία μακριά από σπινθήρες και φλόγες για να αποτρέψετε τον κίνδυνο έκρηξης.
2. Καθαρίστε τη μπαταρία με ένα υγρό πανί· η χρήση ξηρού ή συνθετικού πανιού μπορεί να δημιουργήσει στατικό ηλεκτρισμό, ο οποίος ενδέχεται να οδηγήσει σε έκρηξη.
3. Αποφύγετε τη χρήση διαλυτών όπως θυμίαμα, ανθρακούχο νερό, άρωμα, βενζίνη, ντίζελ ή άλλα διαλυτικά οργανικά καθαριστικά, καθώς μπορούν να προκαλέσουν ζημιά στο κάλυμμα της μπαταρίας και ενδέχεται να οδηγήσουν σε διαρροές, πυρκαγιά ή καπνό.
4. Μην αποσυναρμολογείτε την μπαταρία. Εάν το θεικό οξύ έρθει σε επαφή με το δέρμα ή τα ρούχα, ξεπλύνετε αμέσως με νερό. Σε περίπτωση επαφής με τα μάτια, ξεπλύνετε με νερό και ζητήστε αμέσως ιατρική βοήθεια.
5. Κατά την επιθεώρηση ή τη συντήρηση των μπαταριών, φοράτε λαστιχένια γάντια, μπότες και άλλο προστατευτικό εξοπλισμό για την αποφυγή ηλεκτροπληξίας.
6. Αποφύγετε την τοποθέτηση της μπαταρίας κοντά σε πηγές θερμότητας.

Απόρριψη χρησιμοποιημένων συσκευών

Μην απορρίπτετε τη συσκευή αυτή στα συστήματα δήμιακών αποβλήτων. Παραδώστε την σε σημείο ανακύκλωσης και συλλογής ηλεκτρικών και ηλεκτρονικών συσκευών. Ελέγξτε το σύμβολο που αναγράφεται στο προϊόν, στο εγχειρίδιο οδηγιών και στη συσκευασία. Τα πλαστικά που χρησιμοποιούνται στην κατασκευή της

συσκευής μπορούν να ανακυκλωθούν σύμφωνα με τις σχετικές ενδείξεις. Επιλέγοντας την ανακύκλωση, συμβάλλετε σημαντικά στην προστασία του περιβάλλοντος.

Επικοινωνήστε με τις τοπικές αρχές για πληροφορίες σχετικά με την τοπική μονάδα ανακύκλωσης.

Διάγραμμα συναρμολόγησης και εξαρτημάτων

1. Ηλεκτρικός πίνακας

Αριθμός εξαρτήματος	Περιγραφή	Ποσότητα
1	Κάθισμα από αλουμίνιο	2
2	Πλάκα πίεσης μοχλού λειτουργίας	1
3	Κιβώτιο ελέγχου	1
4	Σύνδεσμος από αλουμίνιο	1
5	Ράβδος από αλουμίνιο 350	1
6	Μοχλός χειρισμού	1
7	Εξαγωνικό M8 * 20 από ανοξείδωτο χάλυβα	4
8	Παξιμάδι αυτοασφάλισης M8 από ανοξείδωτο χάλυβα	4
9	Ελατηριωτή ροδέλα M8	4
10	Επίπεδη ροδέλα Φ 8* Φ 16 * 1,5 από ανοξείδωτο χάλυβα	10
11	Εξαγωνικό M8 * 20 από ανοξείδωτο χάλυβα	6

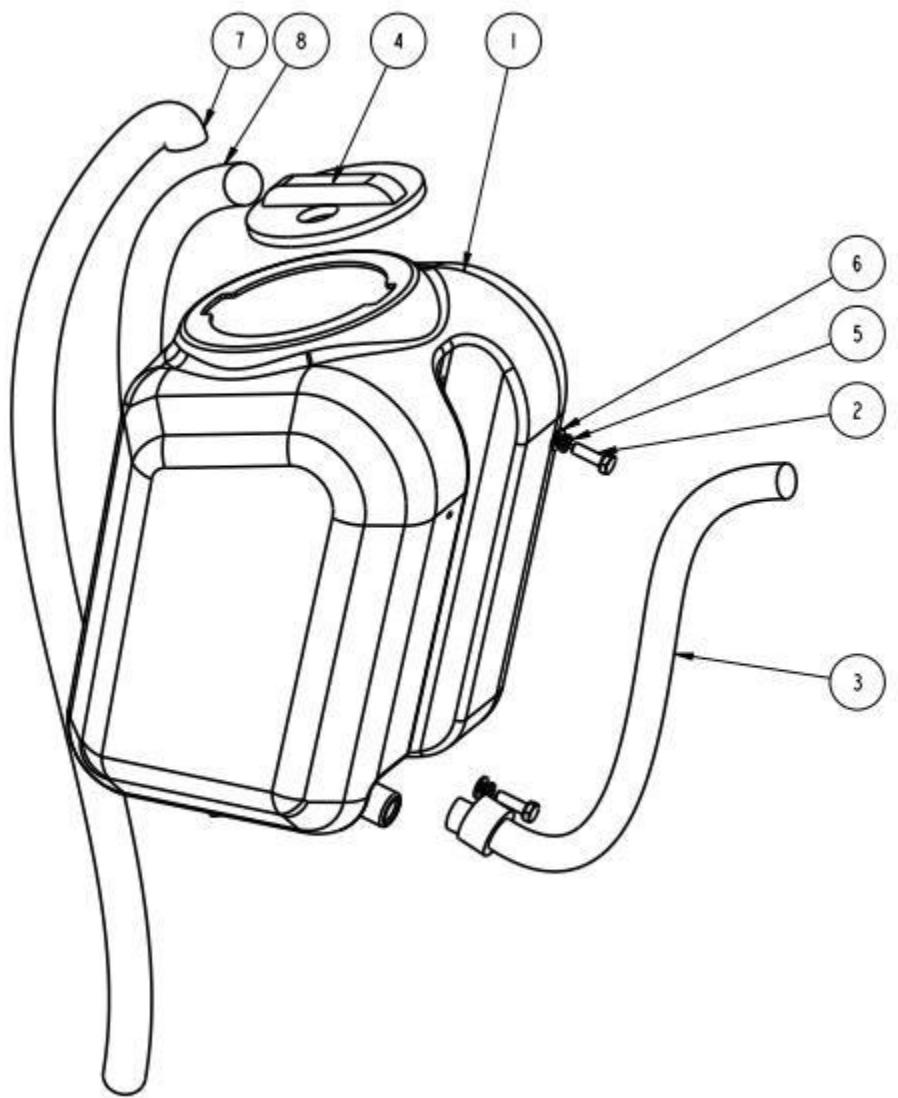

2. Δεξαμενή ανάκτησης

Αριθμός εξαρτήματος	Περιγραφή	Ποσότητα
1	Δεξαμενή υδροσυλλεκτών	1
2	Εξαγωνική βίδα M8*20 από ανοξείδωτο χάλυβα	2
3	Σωλήνας αποχέτευσης Φ 25*1200	1
4	Κάλυμμα δεξαμενής νερού	1
5	Ελατηριωτή ροδέλα M8	2
6	Επίπεδη ροδέλα Φ 8*Φ 16*1,5 από ανοξείδωτοχάλυβα	2
7	Σωλήνας αναρρόφησης ρύπων Φ 25*1400	1
8	Σωλήνας αποχέτευσης Φ 25*400	1

3. Δεξαμενή διαλύματος

Αριθμός εξαρτήματος	Περιγραφή	Ποσότητα
1	Δεξαμενή καθαρού νερού 350	1
2	Καπάκι πλήρωσης	1

4. Ρύγχος

Αριθμός εξαρτήματος	Περιγραφή	Ποσότητα
1	Πλάκα στήριξης κινητήρα δίσκου βουρτσών	1
2	Κινητήρας δίσκου βουρτσών 350	1
3	Πείρος ασφάλισης δίσκου βουρτσών	1
4	Προστατευτικό δίσκου βουρτσών	1
5	Βίδα με εξάγωνη κεφαλή Μ6 * 16 από ανοξείδωτο χάλυβα	4
6	Ελατηριωτή ροδέλα Μ6 από ανοξείδωτο χάλυβα	4
7	Επίπεδη ροδέλα Φ 6* Φ 12 * 1 από ανοξείδωτο χάλυβα	4
8	Εξαγωνικό Μ8 * 20 από ανοξείδωτο χάλυβα	3
9	Παξιμάδι αυτοασφάλισης Μ8 από ανοξείδωτο χάλυβα	2
10	Μεγάλη φλάντζα Μ8*32*3	1

5. Πλαίσιο

Κωδικός εξαρτήματος	Περιγραφή	Ποσότητα
1	Βασικό πλαίσιο 350	1
2	Στρώση κινητήρα απορρόφησης νερού	1
3	Κινητήρας αναρρόφησης 24V 500W, διπλής στρώσης, καπάκι άκρου, έξοδος αέρα στο κάτω μέρος με ακροφύσιο	1
4	Συνδετική ράβδος αναρρόφησης 350	1
5	Εξαγωνικός κοχλίας M8 * 20 από ανοξείδωτο χάλυβα	2
6	Παξιμάδι αυτοασφαλιζόμενο M8 από ανοξείδωτο χάλυβα	7
7	Βίδα με εξαγωνική κεφαλή M6 * 16 από ανοξείδωτο χάλυβα	2
8	Παξιμάδι M6 από ανοξείδωτο χάλυβα	2
9	Εξαγωνικό M8 * 20 από ανοξείδωτο χάλυβα	4
10	Ελατηριωτή ροδέλα M8	3
11	Χαλκός χιτώνιος Φ 8*Φ 12*9	2
12	Επίπεδη ροδέλα Φ 8*Φ 16*1,5 από ανοξείδωτο χάλυβα	8

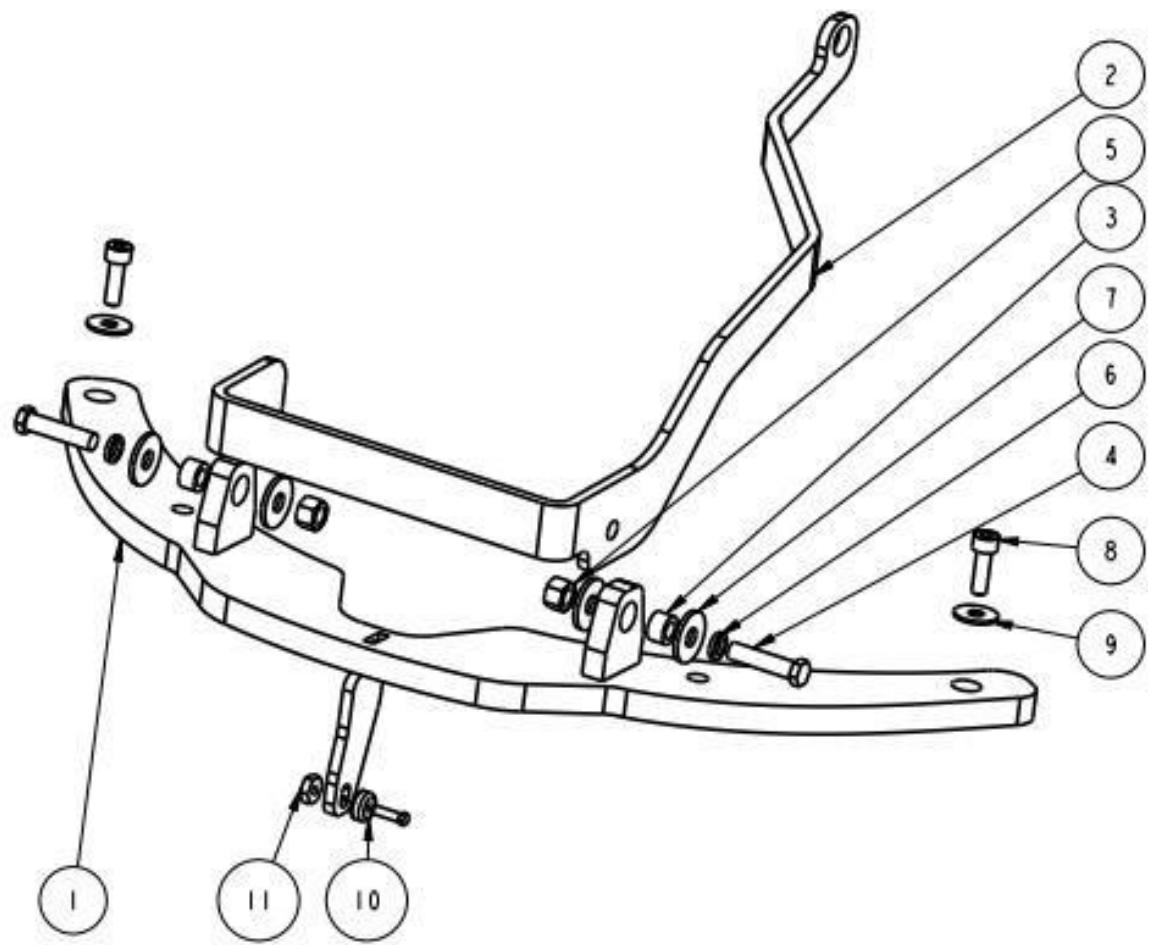

6. Πλαίσιο στήριξης

Αριθμός εξαρτήματος	Περιγραφή	Ποσότητα
1	Άνω στήριγμα ράφι αναρρόφησης	1
2	Βραχίονας σύνδεσης ράφι αναρρόφησης 350	1
3	Χαλκός χιτώνιος Φ 6*Φ 10*6	2
4	Εξωτερικό εξάγωνο Μ6 * 25 από ανοξείδωτο χάλυβα	2
5	Παξιμάδι Μ6 από ανοξείδωτο χάλυβα	2
6	Ελατηριωτή ροδέλα Μ6 από ανοξείδωτο χάλυβα	2
7	Επίπεδη ροδέλα Φ 6* Φ 12 * 1 από ανοξείδωτο χάλυβα	4
8	Βίδα Μ5 * 16 με κυλινδρική κεφαλή και εξαγωνική εσοχή	2
9	Επίπεδη ροδέλα Φ 5* Φ 10 * 1 από ανοξείδωτο χάλυβα	2
10	Τροχίσκοι 1 ίντσα	1
11	Παξιμάδι Μ3	1

7. Σπάτουλα

Αριθμός εξαρτήματος	Περιγραφή	Ποσότητα
1	Μπροστινή λωρίδα από καουτσούκ 350	1
2	Πίσω λωρίδα από καουτσούκ 350	1
3	Λωρίδα μετά την αναρρόφηση 350	1
4	Λωρίδα πίεσης πριν την αναρρόφηση 350	1
5	Κύριο σώμα αναρρόφησης 350	1
6	Βίδα Μ5 * 25 με κεφαλή σταυρού	6
7	Παξιμάδι αυτοασφαλιζόμενο Μ5 από ανοξείδωτο χάλυβα	6
8	Επίπεδη ροδέλα Φ 6 * 18 * 1,5 από ανοξείδωτο χάλυβα	6

8. Οδηγίες σύνδεσης μπαταριών

Σημείωση!!! Είναι απαραίτητο να συνδέσετε τις μπαταρίες πριν τις χρησιμοποιήσετε για πρώτη φορά. Ακολουθήστε τις παρακάτω οδηγίες:

1. Πρώτα, πρέπει να σηκώσετε το δοχείο νερού. Δεν είναι στερεωμένο στη συσκευή με κανέναν τρόπο.

1. Στη συνέχεια, η μαύρη βίδα πρέπει να ξεβιδωθεί εντελώς.

1. Στη συνέχεια, πρέπει να ανοίξετε το επάνω κάλυμμα και να εντοπίσετε τις δύο υποδοχές.

1. Μετά, πρέπει να συνδέσετε αυτές τις δύο υποδοχές και να κλείσετε τα πάντα ακολουθώντας την αντίστροφη διαδικασία.
