NÁVOD NA OBSLUHU TOPCLEAN BATA 1500 Ulsonix

Táto používatel'ská príručka bola preložená pomocou strojového prekladu. Vyvinuli sme maximálne úsilie, aby bol preklad presný, avšak upozorňujeme, že automatické preklady nie sú dokonalé a nemajú nahradiť ľudských prekladatel'ov. Oficiálna verzia používatel'skej príručky je v angličtine. Akékol'vek rozdiely medzi preloženou verziou a pôvodným anglickým textom nie sú právne záväzné. Ak máte akékol'vek otázky týkajúce sa presnosti prekladu, riad'te sa prosím anglickou verziou, ktorá je oficiálnym referenčným zdrojom. Ďalšie jazykové verzie sú k dispozícii na vyžiadanie na adrese [e-mail].

Technické údaje

Tento výrobok je určený na odstraňovanie nečistôt, aj tých najodolnejších, a široko sa používa na čistenie podláh v supermarketoch, skladoch, autosalónoch či dokonca v múzeách.

Používatel' je zodpovedný za akékol'vek škody spôsobené neúmyselným používaním zariadenia.

Prevádzka

Ovládací panel

A. Tlačidlo kefy: Stlačením tlačidla zapnete (I) alebo vypnete motor kefy (O)

B. Tlačidlo sacieho motora: Stlačením tlačidla zapnete (I) alebo vypnete sací motor (O)

C. Klúčový spínač: Otočením klúča zapnete stroj (otočením v smere hodinových ručičiek) alebo ho vypnete (otočením proti smeru hodinových ručičiek).

Čistenie a údržba

Základné pokyny

1. Hoci je prístroj navrhnutý tak, aby bol odolný voči vlhkosti, pri bežnom používaní dbajte na to, aby sa voda nedostala do elektrických súčastí, a tak predišli skratom alebo úrazom elektrickým prúdom. Zabráňte kontaktu vody alebo čistiaceho prostriedku s napájacou zástrčkou alebo obvodmi v tele prístroja.
2. Nepokúšajte sa stroj rozobrať sami. Ak je motor alebo obvod poškodený, kontaktujte nás alebo autorizovaného predajcu s cieľom opravy.
3. Nepoužívajte nadmernú silu. S plastovými rukováťami, pákami a ovládacími tlačidlami zaobchádzajte opatrne, aby ste predišli zbytočnému poškodeniu.
4. Po každom použití vyprázdnite nádrže na čistú a odpadovú vodu a vyčistite nádrž na odpadovú vodu a potrubia, aby ste predišli upchatiu.
5. Po každom použití vyčistite stierku a osušte ju mäkkou handričkou.
6. Ak je stroj uskladnený na dlhšiu dobu, batériu pravidelne nabíjajte, aby ste zachovali jej životnosť.

Údržba batérie

1. Vyhnite sa umiestňovaniu batérie do úplne uzavretého priestoru; mala by byť umiestnená vo vetranom priestore.
2. Aby ste predlžili životnosť batérie, dobíjajte ju ihneď, ked’ je jej nabitie nízke. Vyhnite sa dlhodobému skladovaniu batérie s nízkym alebo nulovým nabitím, pretože to môže viest’ k jej poškodeniu.
3. Povolený rozsah prevádzkových teplôt batérie je od -15 °C do 50 °C, pričom optimálna životnosť sa dosahuje pri teplotách od 20 °C do 25 °C.
4. Ide o bezúdržbovú hermeticky uzavretú batériu, ktorá vyžaduje minimálnu starostlivosť. V prípade batérií v systéme udržiavacieho nabíjania sa odporúča mesačne zaznamenávať napätie udržiavacieho nabíjania systému a teplotu okolia. Každých šesť mesiacov zaznamenávajte napätie udržiavacieho nabíjania každej batérie a v prípade výrazných odchýlok vykonajte raz ročne vyrovnávacie nabíjanie. Okrem toho vykonajte test vybíjania kapacity bez prekročenia 50 % menovitej kapacity.
5. Vybité batérie čo najskôr nabite, pretože oneskorenie môže stážit' nabíjanie. Batérie, ktoré sú dlhodobo uskladnené, nabíjajte aspoň raz ročne.
6. Ak batéria vykazuje nezvyčajné príznaky, ako napríklad prasknutý plášť, poškodenie alebo únik, dôkladne ju skontrolujte a v prípade potreby vymeňte.

Bezpečnostné opatrenia týkajúce sa batérií

1. Batériu uchovávajte mimo dosahu iskier a plameňov, aby sa predišlo riziku výbuchu.
2. Batériu čistite vlhkou handričkou; použitie suchej alebo syntetickej handričky môže spôsobit vznik statickej elektriny, čo môže viest k výbuchu.
3. Vyhnite sa používaniu rozpúšťadiel, ako sú kadidlo, sóda, parfum, benzín, nafta alebo iné rozpustné organické čistiace prostriedky, pretože môžu poškodiť kryt batérie a spôsobit únik, požiar alebo dym.
4. Batériu nerozoberajte. Ak sa kyselina sírová dostane do kontaktu s pokožkou alebo odevom, ihned' ju opláchnite vodou. V prípade kontaktu s očami ich vypláchnite vodou a bezodkladne vyhl'adajte lekársku pomoc.
5. Pri kontrole alebo údržbe batérií noste gumové rukavice, topánky a iné ochranné prostriedky, aby ste predišli úrazu elektrickým prúdom.
6. Vyhnite sa inštalácii batérie v blízkosti akýchkol'vek zdrojov tepla.

Toto zariadenie nevyhadzujte do komunálneho odpadu. Odovzdajte ho na recyklačnom a zbernom mieste elektrických zariadení. Skontrolujte symbol na výrobku, v návode na použitie a na obale. Plasty použité na výrobu zariadenia je možné recyklovať podľa ich označenia. Ak sa rozhodnete zariadenie recyklovať, významne prispievate k ochrane nášho životného prostredia.

Informácie o miestnom recyklačnom zariadení získate od miestnych úradov.

Schéma montáže a súčiastok

Diel č.	Popis	Počet
1	Hliníkové sedadlo	2
2	Tlačná doska ovládacej páky	1
3	Ovládací panel	1
4	Hliníková spojovacia tyč	1
5	Hliníková tyč 350	1
6	Ovládacia páka	1
7	Šesthranná skrutka M8 * 20 z nehrdzavejúcej ocele	4
8	Samosvorná matica M8 z nehrdzavejúcej ocele	4
9	Pružná podložka M8	4
10	Plochá podložka Φ 8*Φ 16*1,5 z nehrdzavejúcej ocele	10
11	Šesthranná skrutka M8*20 z nehrdzavejúcej ocele	6

2. Zberná nádrž

Diel č.	Popis	Množstvo
1	Odpadová nádrž	1
2	Šesthranná skrutka M8*20 z nehrdzavejúcej ocele	2
3	Odpadová rúrka Φ 25*1200	1
4	Kryt vodnej nádrže	1
5	Pružná podložka M8	2
6	Plochá podložka Φ 8*Φ 16*1,5 z nehrdzavejúcej ocele	2
7	Sací potrubie na nečistoty Φ 25*1400	1
8	Odpadové potrubie Φ 25*400	1

3. Nádrž na roztok

Diel č.	Popis	Množstvo
1	Upevňovacia doska motora kefového disku	1
2	Motor kefového disku 350	1
3	Čapová spona kefového disku	1
4	Ochranný kryt kefového disku	1
5	Šesthranná skrutka s vnútorným šesthranom M6 * 16 z nehrdzavejúcej ocele	4
6	Pružná podložka M6 z nehrdzavejúcej ocele	4
7	Plochá podložka Φ 6* Φ 12 * 1 z nehrdzavejúcej ocele	4
8	Šesthranná skrutka M8 * 20 z nehrdzavejúcej ocele	3
9	Samosvorná matica M8 z nehrdzavejúcej ocele	2
10	Vel’ké tesnenie M8*32*3	1

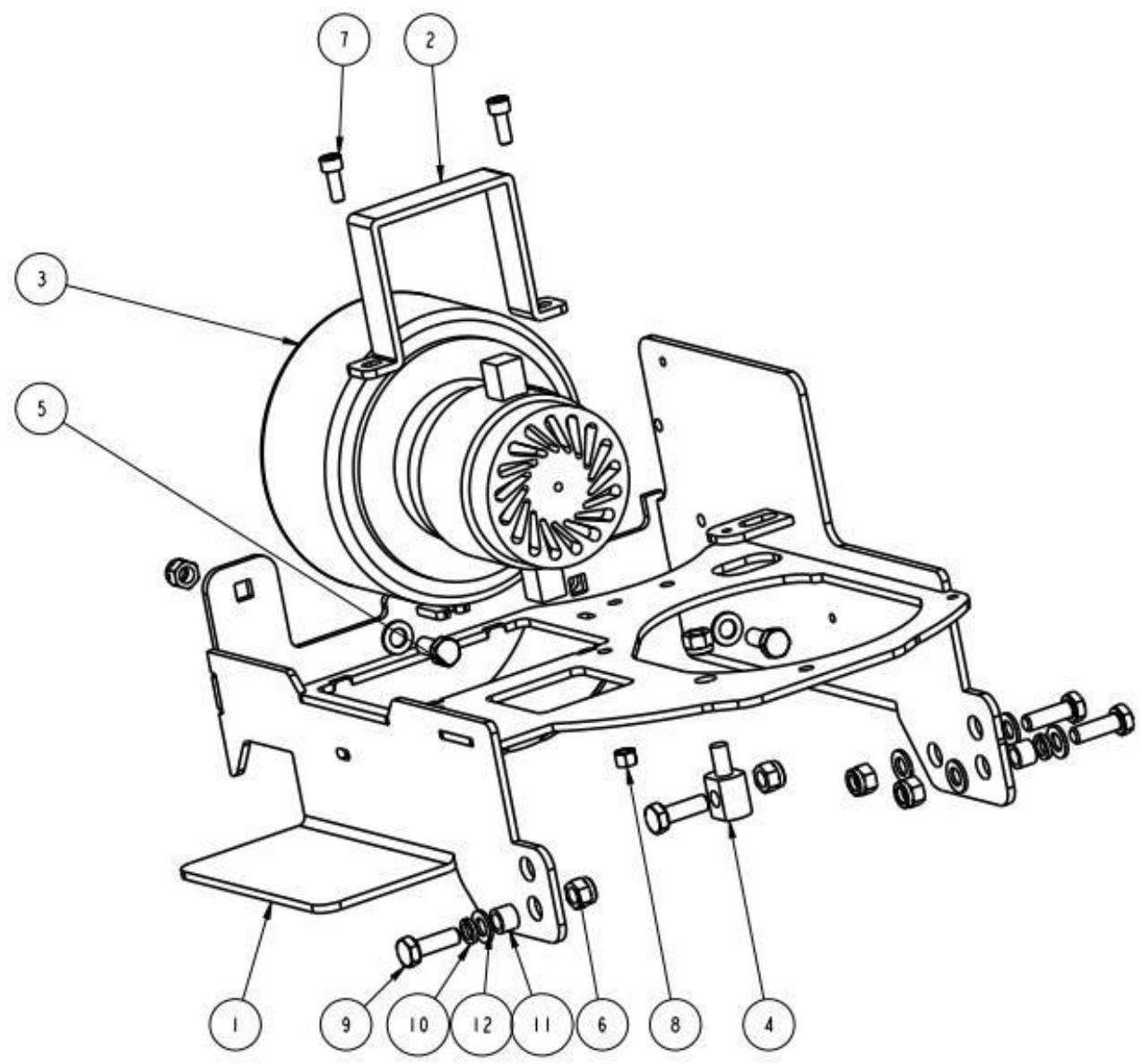

5. Rám

Diel č.	Popis	Množstvo
1	Základný rám 350	1
2	Vrstva motora na absorpciu vody	1
3	Sací motor 24 V, 500 W, dvojvrstvový koncový kryt, spodný výstup vzduchu s tryskou	1
4	Spojovacia tyč 350	1
5	Šesthranná skrutka M8 * 20 z nehrdzavejúcej ocele	2
6	Samosvorná matica M8 z nehrdzavejúcej ocele	7
7	Šesthranná skrutka s vnútorným šesthranom M6 * 16 z nehrdzavejúcej ocele	2
8	Matica M6 z nehrdzavejúcej ocele	2
9	Šesthranná skrutka M8 * 20 z nehrdzavejúcej ocele	4
10	Pružná podložka M8	3
11	Medená objímka Φ 8*Φ 12*9	2
12	Plochá podložka Φ 8*Φ 16*1,5 z nehrdzavejúcej ocele	8

6. Nosný rám

Diel č.	Popis	Počet
1	Horná podpera sacieho stojana	1
2	Spojovacia konzola sacieho stojana 350	1
3	Medená objímka 6* 10*6	2
4	Vonkajšia šesthranná skrutka M6 * 25 z nehrdzavejúcej ocele	2
5	Matica M6 z nehrdzavejúcej ocele	2
6	Pružná podložka M6 z nehrdzavejúcej ocele	2
7	Plochá podložka 6* 12 * 1 z nehrdzavejúcej ocele	4
8	Skrutka M5 * 16 s valcovitou hlavou a šesthranným vnútorným otvorom	2
9	Plochá podložka 5* 10 * 1 z nehrdzavejúcej ocele	2
10	Kolieska 1 palec	1
11	Matica M3	1

7. Stierka

Diel č.	Popis	Množstvo
1	Predný gumový pás 350	1
2	Zadný gumový pás 350	1
3	Pás za sacím zariadením 350	1
4	Tlačný pás pred sacím zariadením 350	1
5	Hlavné telo sacieho zariadenia 350	1
6	Skrutka s krížovou hlavou M5 * 25	6
7	Samosvorná matica M5 z nehrdzavejúcej ocele	6
8	Plochá podložka Φ 6 * 18 * 1,5 z nehrdzavejúcej ocele	6

8. Pokyny na pripojenie batérií

Poznámka!!! Pred prvým použitím je potrebné pripojiť batérie. Postupujte podľa nasledujúcich pokynov:

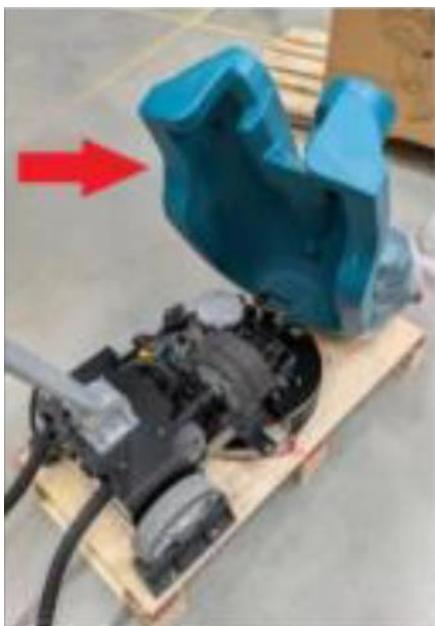

1. Najskôr je potrebné zdvihnút nádrž na vodu. Nie je nijako pripevnená k zariadeniu.

1. Potom je potrebné úplne odskrutkovat čierny skrutku.

1. Ďalej je potrebné otvorit' horný kryt a nájsť dva konektory.

1. Následne je potrebné tieto dva konektory pripojiť a všetko uzavriet v opačnom poradí.
