NAUDOJIMO INSTRUKCIJA TOPCLEAN BATA 1500 Ulsonix

Šis vartotojo vadovas buvo išverstas naudojant mašininį vertimą. Mes dėjome visas pastangas, kad vertimas būtų tikslus, tačiau atkreipkite dėmesį, kad automatiniai vertimai nėra tobuli ir nėra skirti pakeisti žmogiškųjų vertėjų darbo. Oficiali vartotojo vadovo versija yra anglų kalba. Bet kokie skirtumai tarp išverstos versijos ir originalo anglų kalba nėra teisiškai įpareigojantys. Jei turite klausimų dėl vertimo tikslumo, prašome remtis anglų kalba parašyta versija, kuri yra oficialus šaltinis. Daugiau kalbų versijų galite gauti pateikę užklausą [e-mail].

Techniniai duomenys

Parametro aprašymas	Parametro vertė
Produkto pavadinimas	Grindų plovimo mašina
Modelis	TOPCLEAN BATA 1500
Įtampa [V]	24
Akumuliatoriaus tipas	12 V / 38 A
Valymo našumas [m2/h]	1500
Valymo juostos plotis [mm]	580
Švaraus vandens bakas [L]	15
Nešvaraus vandens bakas [L]	22
Šepetėlio variklis [W]	400
Siurblio variklis [W]	550
IP apsaugos klasė	IPX3
Matmenys [plotis * ilgis * aukštis; mm]	470*720*1200
Svoris [kg]	60,65

Aprašymas

Šis gaminys skirtas pašalinti net ir labiausiai įstrigusius nešvarumus; jis plačiai naudojamas grindims valyti prekybos centruose, sandėliuose, automobilių salonuose ar net muziejuose.

Vartotojas atsako už bet kokią žalą, atsiradusią dėl netinkamo prietaiso naudojimo.

Naudojimas

Valdymo skydelis

A. Šepetėlio jjungimo mygtukas: paspauskite mygtuką, kad jjungtumėte (I) arba išjungtumėte šepetėlio variklj (O)

B. Siurbimo jjungimo mygtukas: paspauskite mygtuką, kad jjungtumėte (I) arba išjungtumėte siurbimo varikljė (O)

C. Raktinis jungiklis: pasukite raktą, kad jjungtumėte jrenginį (pasukite pagal laikrodžio rodyklę) arba išjungtumėte (pasukite prieš laikrodžio rodyklę)

Valymas ir priežiūra

Pagrindinės instrukcijos

1. Nors prietaisas yra atsparus drėgmei, įprastomis naudojimo sąlygomis užtikrinkite, kad vanduo nepatektų į elektrinius komponentus, siekiant išvengti trumpojo jungimo ar elektros smūgio. Neleiskite, kad vanduo ar ploviklis patektų ant maitinimo kištuko ar korpuso grandinių.
2. Nesistenkite patys išardyti mašinos. Jei variklis arba grandinė sugedę, dėl remonto kreipkitės j mus arba įgaliotą platintoją.
3. Nenaudokite pernelyg didelės jėgos. Plastmasines rankenas, svirtis ir valdymo mygtukus naudokite švelniai, kad išvengtumėte nereikalingų pažeidimų.
4. Po kiekvieno naudojimo ištuštinkite švaraus ir nuotekų vandens rezervuarus bei išvalykite nuotekų rezervuarą ir vamzdžius, kad išvengtumėte užsikimšimų.
5. Po kiekvieno naudojimo nuvalykite valymo mentę ir nusausinkite ją minkštu skudurėliu.
6. Jei mašina bus laikoma ilgą laiką, reguliariai jkraukite akumuliatorių, kad išsaugotumėte jo tarnavimo laiką.

Akumuliatoriaus priežiūra

1. Venkite laikyti akumuliatorių visiškai uždaroje erdvėje; jis turėtų būti vėdinamoje vietoje.
2. Norėdami prailginti akumuliatoriaus tarnavimo laiką, nedelsdami jį įkraukite, kai jo įkrovos lygis yra žemas. Venkite ilgą laiką laikyti akumuliatorių su mažu arba nuliniu įkrovos lygiu, nes tai gali jį sugadinti.
3. Leidžiamas akumuliatoriaus veikimo temperatūrų diapazonas yra nuo -15 °C iki 50 °C, o optimalus tarnavimo laikas pasiekiamas esant 20 °C–25 °C temperatūrai.
4. Tai yra priežiūros nereikalaujantis hermetiškas akumuliatorius, kuriam reikia tik minimalios priežiūros. Akumuliatoriams, naudojamiems palaikomojo įkrovimo sistemoje, rekomenduojama kas mėnesį užregistruoti sistemos palaikomojo įkrovimo įtampą ir aplinkos temperatūrą. Kas šešis mėnesius užregistruokite kiekvieno akumuliatoriaus palaikomojo įkrovimo įtampą, o jei pastebite žymių nukrypimų, kartą per metus atlikite balansinį įkrovimą. Be to, atlikite talpos iškrovimo bandymą, neviršydami 50 % nominalios talpos.
5. Iškrautus akumuliatorius jkraukite kuo greičiau, nes delsimas gali apsunkinti jkrovimą. Ilgai saugomus akumuliatorius jkraukite bent kartą per metus.
6. Jei akumuliatorius rodo nejprastus požymius, pvz., įtrūkusį korpusą, pažeidimus ar nuotėkj, jį kruopščiai apžiūrėkite ir, jei reikia, pakeiskite.

Atsargumo priemonès, susijusios su akumuliatoriais

1. Laikykite akumuliatorių atokiau nuo kibirkščių ir liepsnos, kad išvengtumėte sprogimo pavjoaus.
2. Akumuliatorių valykite drėgnu skudurėliu; naudojant sausą arba sintetinį skudurėlį gali susidaryti statinė elektra, kuri gali sukelti sprogimą.
3. Venkite naudoti tirpiklius, pvz., smilkalus, kokso vandenj, kvepalus, benziną, dyzeliną ar kitus tirpius organinius valiklius, nes jie gali pažeisti akumuliatoriaus dangtelį ir sukelti nuotėkj, gaisrą ar dūmų susidarymą.
4. Neardykite akumuliatoriaus. Jei sieros rūgštis pateks ant odos ar drabužių, nedelsdami nuplaukite vandeniu. Jei pateks į akis, praplaukite jas vandeniu ir nedelsdami kreipkitės į gydytoją.
5. Tikrindami ar prižiūrėdami akumuliatorius, dévėkite gumines pirštines, batus ir kitą apsauginę įrangą, kad išvengtumėte elektros smūgio.
6. Venkite montuoti bateriją šalia šilumos šaltinių.

Panaudotų prietaisų šalinimas

Šio prietaiso nemeskite j komunalinių atliekų surinkimo sistemas. Atiduokite jį į elektros ir elektroninių prietaisų perdirbimo bei surinkimo punktą. Patikrinkite simbolį ant gaminio, naudojimo instrukcijos ir pakuotės. Prietaiso gamybai naudoti plastikai gali būti perdirbami pagal juose nurodytus ženklus. Pasirinkdami perdirbimą, jūs žymiai prisidedate prie aplinkos apsaugos.

Dėl informacijos apie vietinį perdirbimo punktą kreipkitės į vietos valdžios institucijas.

Surinkimo ir dalių schema

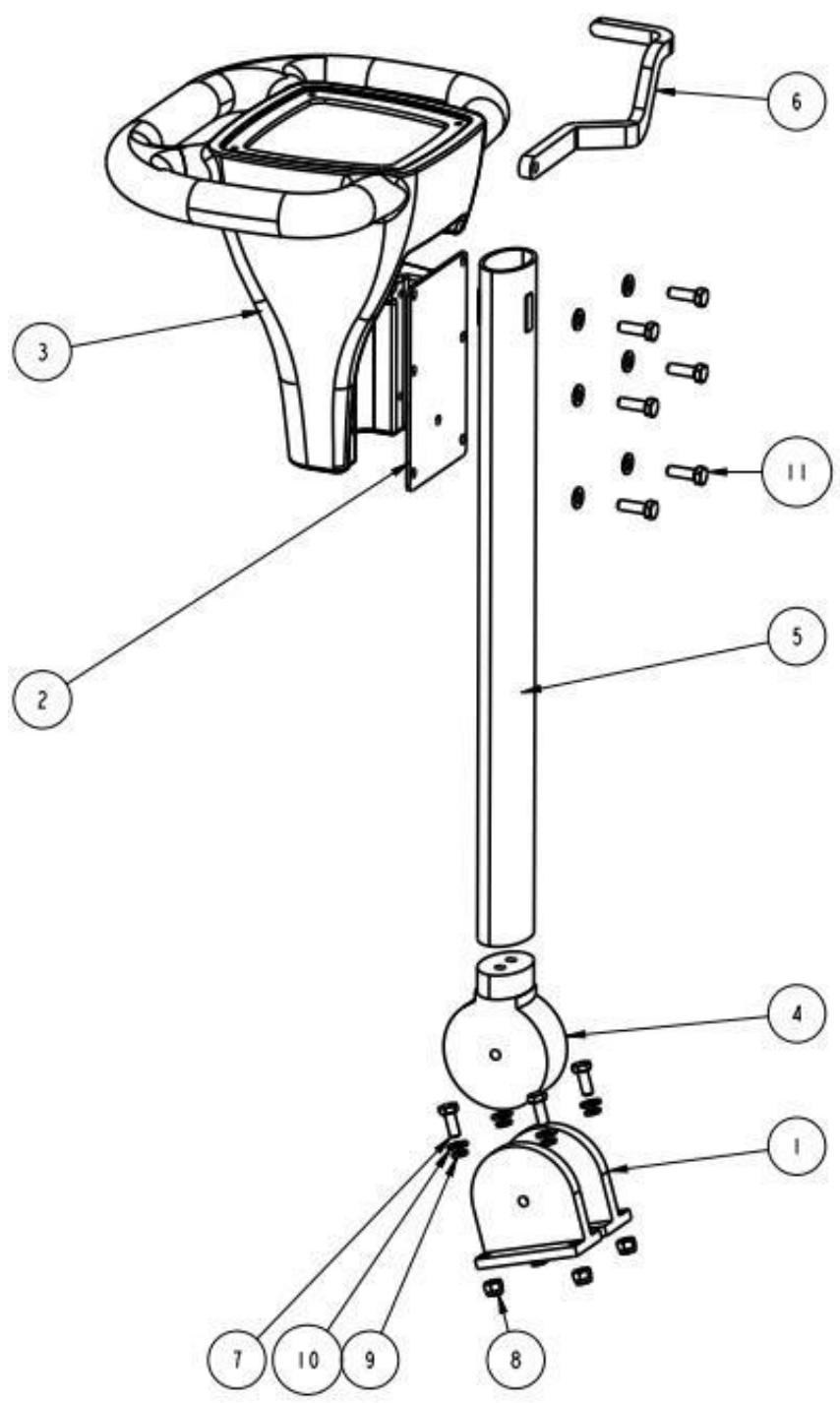

1. Elektros spintelè

Dalies numeris	Aprašymas	Kiekis
1	Aliuminio sėdynė	2
2	Valdymo svirties spaudimo plokštelė	1
3	Valdymo dėžutė	1
4	Aliuminio jungiamoji traukė	1
5	Aliuminio strypas 350	1
6	Valdymo svirtis	1
7	Šešiakampė M8 * 20 nerūdijančio plieno	4
8	Savaime užsifiksuojanti veržlė M8 nerūdijančio plieno	4
9	Pavaros poveržlė M8	4
10	Plokščia poveržlė Φ 8* Φ 16 * 1,5 nerūdijančio plieno	10
11	Šešiakampė M8 * 20 nerūdijančio plieno	6

2. Surinkimo bakas

Detalės numeris	Aprašymas	Kiekis
1	Drenažo bakas	1
2	Šešiakampė veržlė M8*20 iš nerūdijančio plieno	2
3	Nuotekų vamzdis 25*1200	1
4	Vandens bako dangtis	1
5	Pavaros poveržlė M8	2
6	Plokščia poveržlė 8* 16*1,5 iš nerūdijančio plieno	2
7	Nešvarumų siurbimo vamzdis 25*1400	1
8	Nuotekų vamzdis 25*400	1

3. Tirpalo bakas

Detalės numeris	Aprašymas	Kiekis
1	Švaraus vandens bakas 350	1
2	Pripildymo dangtelis	1

4. Antgalis

Detalės numeris	Aprašymas	Kiekis
1	Šepetėlio disko variklio tvirtinimo plokštė	1
2	Šepetėlio disko variklis 350	1
3	Šepetėlio disko fiksavimo kaištis	1
4	Šepetėlio disko apsauga	1
5	Šešiakampė varžtas su įdubusia galvute M6 * 16, nerūdijantis plienas	4
6	Pavaros poveržlė M6, nerūdijantis plienas	4
7	Plokščia poveržlė Φ 6* Φ 12 * 1, nerūdijantis plienas	4
8	Šešiakampė veržlė M8 * 20 iš nerūdijančio plieno	3
9	Savaime užsifiksuojanti veržlė M8 iš nerūdijančio plieno	2
10	Didelė tarpiklio plokštelė M8*32*3	1

5. Rêmas

Detalės numeris	Aprašymas	Kiekis
1	Pagrindo rėmas 350	1
2	Vandens sugėrimo variklio sluoksnis	1
3	Siurbimo variklis 24 V, 500 W, dviejų sluoksnių galinis dangtelis, oro išėjimo apačioje su antgaliu	1
4	Siurbimo švaistiklis 350	1
5	Šešiakampė veržlė M8 * 20, nerūdijantis plienas	2
6	Savaime užsifiksuojanti veržlė M8, nerūdijantis plienas	7
7	Šešiakampė varžtas su įdubusia galvute M6 * 16, nerūdijantis plienas	2
8	Veržlė M6, nerūdijantis plienas	2
9	Šešiakampė veržlė M8 * 20, nerūdijantis plienas	4
10	Pavaros poveržlė M8	3
11	Vario įvorė Φ 8*Φ 12*9	2
12	Plokščia poveržlė Φ 8*Φ 16*1,5, nerūdijantis plienas	8

6. Atraminis rèmas

Detalės numeris	Aprašymas	Kiekis
1	Siurbimo stovo viršutinė atrama	1
2	Siurbimo stovo jungiamasis laikiklis 350	1
3	Vario įvorė Φ 6*Φ 10*6	2
4	Išorinė šešiakampė varžtas M6 * 25 iš nerūdijančio plieno	2
5	Veržlė M6 iš nerūdijančio plieno	2
6	Pavaros poveržlė M6 iš nerūdijančio plieno	2
7	Plokščia poveržlė Φ 6* Φ 12 * 1 iš nerūdijančio plieno	4
8	M5 * 16 cilindrinės galvutės šešiakampė varžtas	2
9	Plokščia poveržlė Φ 5* Φ 10 * 1 iš nerūdijančio plieno	2
10	Ratukai 1 colio	1
11	M3 veržlė	1

7. Gumos mentè

Detalės numeris	Aprašymas	Kiekis
1	Priekinė gumos juosta 350	1
2	Galinė gumos juosta 350	1
3	Siurbimo juosta 350	1
4	Prieš siurbimo grėblį esanti prispaudimo juosta 350	1
5	Siurbimo grėblio pagrindinis korpusas 350	1
6	M5 * 25 kryžminės galvutės varžtas	6
7	Savaime užsifiksuojanti veržlė M5 iš nerūdijančio plieno	6
8	Plokščia poveržlė Φ 6 * 18 * 1,5 iš nerūdijančio plieno	6

8. Akumuliatorių prijungimo instrukcijos

Pastaba!!! Prieš pirmajj naudojimą būtina prijungti akumuliatorius. Laikykitės žemiau pateiktų instrukcijų:

1. Pirmiausia reikia pakelti vandens bakelj. Jis néra niekaip pritvirtintas prie prietaiso.

1. Tada reikia visiškai išsukti juodą varžtą.

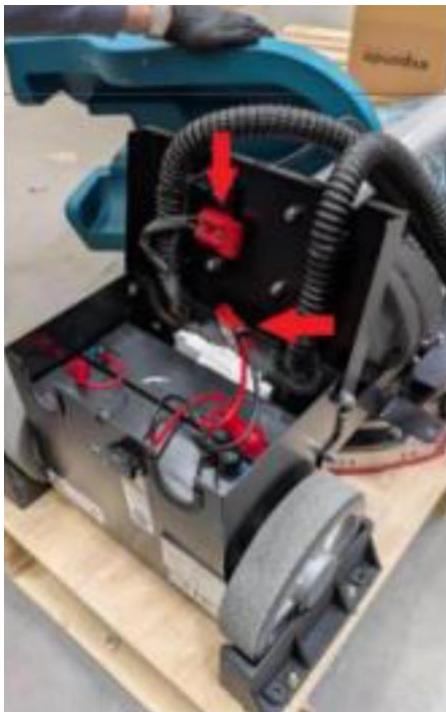

1. Toliau reikia atidaryti viršutinį dangtelį ir surasti du jungiklius.

1. Tada reikia sujungti šiuos du jungiklius ir viską uždaryti atvirkštine tvarka.
