GEBRUIKSAANWIJZING TOPCLEAN BATA 1500 Ulsonix

Deze gebruikershandleiding is vertaald met behulp van machinevertaling. We hebben er alles aan gedaan om ervoor te zorgen dat de vertaling nauwkeurig is, maar houd er rekening mee dat automatische vertalingen niet perfect zijn en niet bedoeld zijn ter vervanging van menselijke verticalers. De officiële versie van de gebruikershandleiding is in het Engels. Eventuele verschillen tussen de vertaalde versie en het Engelse origineel zijn niet juridisch bindend. Als u vragen heeft over de nauwkeurigheid van de vertaling, raadpleeg dan de Engelse versie, die als officiële referentie geldt. Versies in andere talen zijn op aanvraag verkrijgbaar via [e-mail].

Technische gegevens

Beschrijving parameter	Waarde parameter
Productnaam	Vloerschrobmachine
Model	TOPCLEAN BATA 1500
Spanning [V]	24
Strømtype	12 V / 38 A
Reinigingscapaciteit [ m2/u ]	1500
Breedte zuigmond [mm]	580
Tank voor schoon water [L]	15
Tank voor vuil water [L]	22
Borstelmotor [W]	400
Zuigmotor [W]	550
IP-beschermingsklasse	IPX3
Afmetingen [breedte * lengte * hoogte; mm]	470*720*1200
Gewicht [kg]	60,65

Beschrijving

Dit product is ontworpen om zelfs het meest hardnekkige vuil te verwijderen en wordt op grote schaal gebruikt voor het reinigen van vloeren in supermarkten, magazijnen, autodealers of zelfs musea.

De gebruiker is aansprakelijk voor alle schade die voortvloeit uit onbedoeld gebruik van het apparaat.

Anvendelse

Besturingspaneel

A. Schakelaar borstel: Druk op de schakelaar om de borstelmotor in (I) of uit te schakelen (O)
B. Schakelaar zuigkracht: Druk op de schakelaar om de zuigmotor in (I) of uit te schakelen (O)

C. Sleutelschakelaar: Draai de sleutel om de machine in te schakelen (met de klok mee) of uit te schakelen (tegen de klok in)

Reiniging en onderhoud

Basisinstructies

1. Hoewel het apparaat is ontworpen om vochtbestendig te zijn, moet u er bij normaal gebruik op letten dat er geen water in de elektrische onderdelen terechtkomt om kortsluiting of elektrische schokken te voorkomen. Zorg ervoor dat er geen water of schoonmaakmiddel in contact komt met de stekker of de elektrische circuits van het apparaat.
2. Probeer de machine niet zelf te demonteren. Neem bij een defecte motor of een defect in het circuit contact op met ons of een erkende dealer voor reparatie.
3. Oefen geen overmatige kracht uit. Gebruik de kunststof handgrepen, hendels en bedieningsknoppen voorzichtig om onnodige schade te voorkomen.
4. Tap na elk gebruik de schoonwater- en afvalwatertanks af en reinig de afvalwatertank en de leidingen om verstoppingen te voorkomen.
5. Reinig de zuigmond na elk gebruik en droog deze af met een zachte doek.
6. Als de machine voor langere tijd wordt opgeborgen, laad de accu dan regelmatig op om de levensduur van de accu te behouden.

Onderhoud van de accu

1. Plaats de accu niet in een volledig afgesloten ruimte; deze moet in een goed geventileerde ruimte worden bewaard.
2. Om de levensduur van de accu te verlengen, moet u de accu onmiddellijk opladen wanneer het laadniveau laag is. Bewaar de accu niet gedurende langere tijd met een laag of nul laadniveau, aangezien dit tot schade kan leiden.
3. Het toegestane bedrijfstemperatuurbereik voor de accu is -15 °C tot 50 °C, waarbij de optimale levensduur wordt bereikt bij 20 °C tot 25 °C.
4. Dit is een onderhoudsvrije, verzegelde accu die slechts minimaal onderhoud vereist. Voor accu's in een druppelladingssysteem wordt aanbevolen om maandelijks de druppelladingsspanning en de omgevingstemperatuur van het systeem te registreren. Noteer de druppelladingsspanning van elke accu om de zes maanden en voer, indien er aanzienlijke afwijkingen zijn, jaarlijks een evenwichtslading uit. Voer daarnaast een ontladingstest uit, waarbij de ontlading niet meer dan 50% van de nominale capaciteit mag bedragen.
5. Laad ontladen accu's zo snel mogelijk weer op, aangezien uitstel het opladen kan bemoeilijken. Laad accu's die langdurig worden opgeslagen minstens één keer per jaar op.
6. Als de accu afwijkende tekenen vertoont, zoals een gebarsten behuizing, beschadiging of lekkage, inspecteer deze dan grondig en vervang de accu indien nodig.

Voorzorgsmaatregelen voor accu's

1. Houd de accu uit de buurt van vonken en vlammen om het risico op explosie te voorkomen.
2. Reinig de accu met een vochtige doek; het gebruik van een droge of synthetische doek kan statische elektriciteit veroorzaken, wat mogelijk tot een explosie kan leiden.
3. Vermijd het gebruik van oplosmiddelen zoals wierook, colawater, parfum, benzine, diesel of andere oplosbare organische reinigingsmiddelen, aangezien deze de accudeksel kunnen beschadigen en lekkage, brand of rook kunnen veroorzaken.
4. Demonteer de accu niet. Als zwavelzuur in contact komt met de huid of kleding, spoel dit dan onmiddellijk af met water. Bij contact met de ogen, spoel deze dan met water en zoek onmiddellijk medische hulp.
5. Draag bij het inspecteren of onderhouden van accu's rubberen handschoenen, laarzen en andere beschermende kleding om elektrische schokken te voorkomen.
6. Plaats de batterij niet in de buurt van warmtebronnen.

Afvalverwerking van gebruikte apparaten

Gooi dit apparaat niet in gemeentelijke afvalsystemen. Lever het in bij een recycling- en verzamelpunt voor elektrische apparaten. Controleer het symbool op het product, in de handleiding en op de verpakking. De kunststoffen waaruit het apparaat is vervaardigd, kunnen worden gerecycled volgens de aangegeven markeringen. Door te kiezen voor recycling levert u een belangrijke bijdrage aan de bescherming van het milieu.

Neem contact op met plaatselijke autoriteiten voor informatie over plaatselijke recycling.

Montage- en onderdelenschema

1. Elektrische kast

Artikelnummer	Beschrijving	aantal
1	Aluminium zitting	2
2	Drukplaat bedieningshendel	1
3	Elboks	1
4	Aluminium drijfstang	1
5	Aluminium stang 350	1
6	Bedieningshendel	1
7	Zeskant M8 * 20 roestvrij staal	4
8	Zelfborgende moer M8 roestvrij staal	4
9	Veerring M8	4
10	Vlakke ring 8* 16 * 1,5 roestvrij staal	10
11	Zeskant M8 * 20 roestvrij staal	6

2. Opvangtank

Artikelnummer	Beschrijving	aantal
1	Bilge-tank	1
2	Zeskantbout M8 * 20, roestvrij staal	2
3	Afvoerleiding Φ 25 * 1200	1
4	Deksel van de watertank	1
5	Veerring M8	2
6	Vlakke ring Φ 8 * Φ 16 * 1,5, roestvrij staal	2
7	Vuuraanzuigleiding Φ 25 * 1400	1
8	Afvoerleiding Φ 25*400	1

3. Oplostank

Artikelnummer	Beschrijving	aantal
1	Schone watertank 350	1
2	Vuldop	1

4. Neus

Artikelnummer	Beschrijving	aantal
1	Bevestigingsplaat voor borstelschijfmotor	1
2	Borstelschijfmotor 350	1
3	Bevestigingsclip voor borstelschijf	1
4	Borstelschijfbescherming	1
5	Zeskantinbusschroef M6 * 16 roestvrij staal	4
6	Veerring M6 roestvrij staal	4
7	Vlakke ring 6* 12 * 1 roestvrij staal	4
8	Zeskantmoer M8 * 20 roestvrij staal	3
9	Zelfborgende moer M8 roestvrij staal	2
10	Grote pakking M8*32*3	1

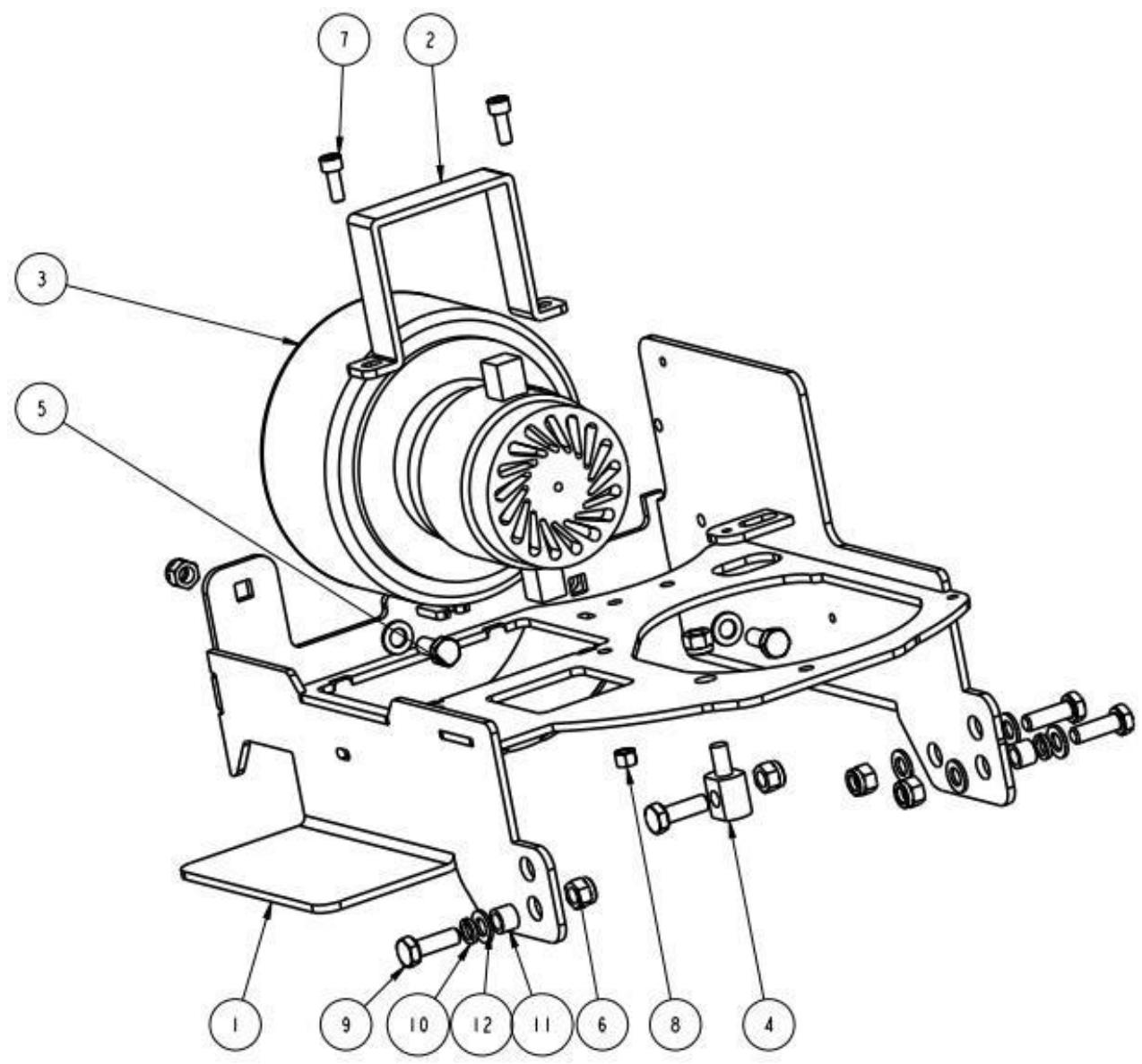

5. Frame

Artikelnummer	Beschrijving	aantal
1	Basisframe 350	1
2	Waterabsorberende motorlaag	1
3	Zuigmotor 24 V 500 W, tweelaagse eindkap, luchtuitlaat onderaan met zuigmond	1
4	Aansluitstang 350	1
5	Zeskantbout M8 * 20, roestvrij staal	2
6	Zelfborgende moer M8 roestvrij staal	7
7	Zeskantinbusschroef M6 * 16 roestvrij staal	2
8	Moer M6 roestvrij staal	2
9	Zeskant M8 * 20 roestvrij staal	4
10	Veerring M8	3
11	Koperen huls Φ 8*Φ 12*9	2
12	Vlakke sluitring Φ 8*Φ 16*1,5 roestvrij staal	8

6. Steunframe

Artikelnummer	Beschrijving	aantal
1	Bovenste steun van het zuigrek	1
2	Verbindingsbeugel 350 voor het zuigrek	1
3	Koperen huls 6* 10*6	2
4	Zeskantbout M6 * 25 roestvrij staal	2
5	Moer M6 roestvrij staal	2
6	Veerring M6 roestvrij staal	2
7	Vlakke sluitring 6* 12 * 1 roestvrij staal	4
8	M5 * 16 cilindrische kop met inbus	2
9	Vlakke sluitring 5* 10 * 1 roestvrij staal	2
10	Zwenkwielen 1 inch	1
11	M3-moer	1

7. Rakel

Artikelnummer	Beschrijving	aantal
1	Rubberen strip voorzijde 350	1
2	Rubberen strip achterzijde 350	1
3	Strip achter de zuigrakel 350	1
4	Aandrukstrip vóór de zuigrakel 350	1
5	Hoofdgedeelte zuigrakel 350	1
6	M5 * 25 kruiskopschroef	6
7	Zelfborgende moer M5 roestvrij staal	6
8	Vlakke sluitring 6 * 18 * 1,5 roestvrij staal	6

8. Aansluitinstructies voor de accu's

Opmerking!!! Het is noodzakelijk om de accu's aan te sluiten voordat u ze voor het eerst gebruikt. Volg de onderstaande instructies:

1. Eerst moet u de watertank optillen. Deze is op geen enkele manier aan het apparaat bevestigd.

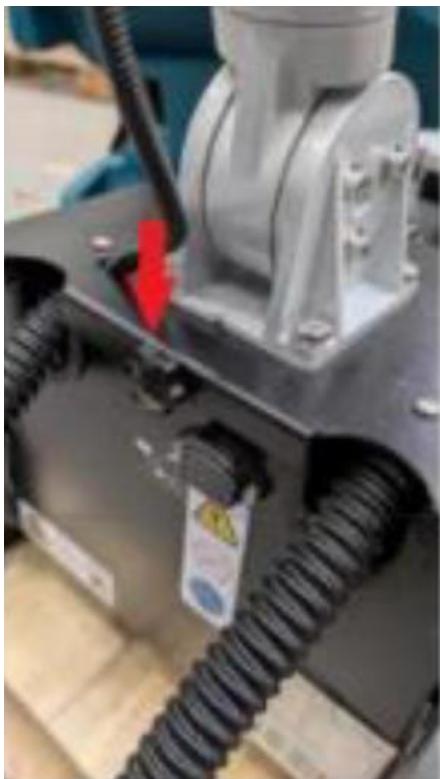

1. Vervolgens moet de zwarte schroef volledig worden losgedraaid.

1. Daarna moet u het bovenste deksel openen en de twee aansluitingen zoeken.

1. Vervolgens moet u deze twee aansluitingen met elkaar verbinden en alles in omgekeerde volgorde weer sluiten.
