INSTRUKCJA OBSŁUGI TOPCLEAN BATA 1500 Ulsonix

Niniejsza instrukcja obsługi została przetłumaczona przy użyciu tłumaczenia maszynowego. Dołożyliśmy wszelkich starań, aby zapewnić dokładność tłumaczenia, jednak należy pamiętać, że tłumaczenia automatyczne nie są doskonałe i nie mają na celu zastąpienia tłumaczy ludzkich. Oficjalna wersja instrukcji obsługi jest w języku angielskim. Wszelkie rozbieżności między wersją przetłumaczoną a oryginalną wersją angielską nie mają mocy prawnej. W razie jakichkolwiek pytań dotyczących dokładności tłumaczenia prosimy o zapoznanie się z wersją angielską, która stanowi oficjalny dokument referencyjny. Więcej wersji językowych jest dostępnych na żądanie pod adresem [e-mail].

Dane techniczne

Opis parametru	Wartość parametru
Nazwa produktu	Szorowarka do podłóg
Model	TOPCLEAN BATA 1500
Napięcie [V]	24
Rodzaj baterii	12 V / 38 A
Wydajność czyszczenia [ m2/h ]	1500
Szerokość ściągaczki [mm]	580
Zbiornik na czystą wodę [l]	15
Zbiornik na brudną wodę [l]	22
Napęd szczotki [W]	400
Napęd ssaka [W]	550
Klasa ochrony IP	IPX3
Wymiary [szerokość * długość * wysokość; mm]	470*720*1200
Cieżar [kg]	60,65

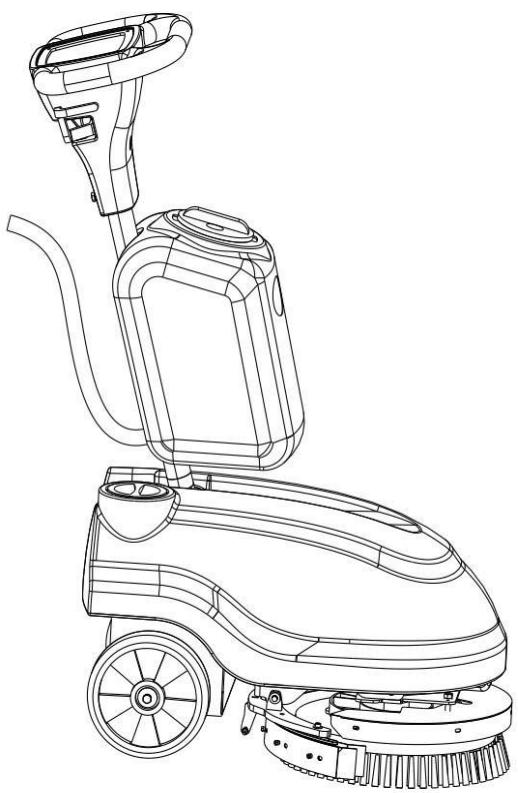

Opis urządzenia

Produkt ten jest przeznaczony do usuwania zabrudzeń, nawet tych najbardziej uporczywych, i jest szeroko stosowany do czyszczenia podłóg w supermarketach, magazynach, salonach samochodowych, a nawet muzeach.

Użytkownik ponosi odpowiedzialność za wszelkie szkody wynikające z niezgodnego z przeznaczeniem użytkowania urządzenia.

Praca z urządzeniem

Panel sterujący

A. Przycisk włącznika szczotki: Naciśnij przycisk, aby włączyć (I) lub wyłączyć napęd szczotki (O)

B. Przycisk włącznika ssania: Naciśnij przycisk, aby włączyć (I) lub wyłączyć silnik ssania (O)

C. Przełącznik kluczykowy: Obróć kluczyk, aby włączyć urządzenie (obrót w prawo) lub wyłączyć (obrót w lewo)

Czyszczenie i konserwacja

Podstawowe instrukcje

1. Chociaż urządzenie zostało zaprojektowane jako odporne na wilgoć, podczas normalnego użytkowania należy upewnić się, że woda nie dostanie się do elementów elektrycznych, aby zapobiec zwarciom lub porażeniom prądem. Należy unikać kontaktu wody lub detergentu z wtyczką zasilającą lub obwodami urządzenia.
2. Nie należy próbować samodzielnie demontować urządzenia. W przypadku usterki napędu lub obwodu elektrycznego należy skontaktować się z nami lub autoryzowanym sprzedawcą w celu naprawy.

3. Nie należy używać nadmiernej siły. Z plastikowych uchwytów, dźwigni i przycisków sterujących należy korzystać delikatnie, aby zapobiec niepotrzebnym uszkodzeniom.

4. Po każdym użyciu należy opróżnić zbiorniki na wodę czystą i ściekową oraz wyczyścić zbiornik na ścieki i przewody, aby zapobiec zatorom.

5. Po każdym użyciu należy wyczyścić ściągaczkę i osuszyć ją miękką ściereczką.
6. Jeśli urządzenie ma być przechowywane przez dłuższy czas, należy regularnie ładować akumulator, aby zachować jego żywotność.

Konserwacja akumulatora

1. Należy unikać umieszczania akumulatora w całkowicie zamkniętej przestrzeni; powinien on znajdować się w wentylowanym miejscu.
2. Aby przedłużyć żywotność akumulatora, należy go niezwłocznie ładować, gdy poziom naładowania jest niski. Należy unikać przechowywania akumulatora przy niskim lub zerowym poziomie naładowania przez dłuższy czas, ponieważ może to prowadzić do jego uszkodzenia.
3. Dopuszczalny zakres temperatur roboczych akumulatora wynosi od -15°C do 50°C, przy czym optymalną żywotność osiąga się w temperaturze od 20°C do 25°C.
4. Jest to bezobstugowy akumulator hermetyczny, wymagający minimalnej konserwacji. W przypadku akumulatorów w systemie ładowania podtrzymującego zaleca się comiesięczne rejestrowanie napięcia ładowania podtrzymującego oraz temperatury otoczenia. Należy rejestrować napięcie ładowania podtrzymującego każdego akumulatora co sześć miesięcy, a w przypadku wystąpienia znacznych rozbieżności przeprowadzać coroczne ładowanie wyrównawcze. Dodatkowo należy przeprowadzać test rozładowania pojemnościowego, nie przekraczając 50% pojemności znamionowej.
5. Rozładowane akumulatory należy jak najszybciej ponownie naładować, ponieważ opóźnienia mogą utrudnić proces ładowania. W przypadku akumulatorów przechowywanych przez dłuższy czas należy je ładować co najmniej raz w roku.
6. Jeśli akumulator wykazuje nietypowe oznaki, takie jak pęknięta obudowa, uszkodzenia lub wyciek, należy go dokładnie sprawdzić i w razie potrzeby wymienić.

Środki ostrożności dotyczące akumulatorów

1. Trzymaj akumulator z dala od iskier i ognia, aby zapobiec ryzyku wybuchu.
2. Akumulator należy czyścić wilgotną szmatką; użycie suchej lub syntetycznej szmatki może spowodować powstanie ładunków elektrostatycznych, co potencjalnie może doprowadzić do wybuchu.
3. Należy unikać stosowania rozpuszczalników, takich jak kadzidło, woda kolońska, perfumy, benzyna, olej napędowy lub inne rozpuszczalne środki czyszczące na bazie związków organicznych, ponieważ mogą one uszkodzić obudowę akumulatora i spowodować wyciek, pożar lub dym.
4. Nie należy demontować akumulatora. W przypadku kontaktu kwasu siarkowego ze skórą lub odzieżą należy natychmiast przepłukać je wodą. W przypadku kontaktu z oczami należy przepłukać je wodą i niezwłocznie zgłosić się do lekarza.
5. Podczas kontroli lub konserwacji akumulatorów należy nosić rękawice gumowe, kalosze i inne środki ochrony osobistej, aby zapobiec porażeniu prądem elektrycznym.
6. Należy unikać umieszczania akumulatora w pobliżu źródeł ciepła.

Utylizacja zużytych urządzeń

Nie należy wyrzucać tego urządzenia do systemu gospodarki odpadami komunalnymi. Należy je przekazać do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Należy sprawdzić symbol umieszczony na produkcie, w instrukcji obsługi oraz na opakowaniu. Tworzywa sztuczne użyte do produkcji urządzenia można

poddać recyklingowi zgodnie z umieszczonymi na nich oznaczeniami. Decydując się na recykling, w znacznym stopniu przyczyniasz się do ochrony naszego środowiska.

Skontaktuj się z lokalnymi władzami, aby uzyskać informacje na temat lokalnego punktu recyklingu.

Schemat montażu i części

1. Szafka elektryczna

Numer części	Opis urządzenia	Ilość
1	Siedzisko aluminiowe	2
2	Płytka dociskowa dźwigni sterującej	1
3	Skrzynka sterująca	1
4	Aluminiowy korbowód	1
5	Pręt aluminiowy 350	1
6	Dźwignia sterująca	1
7	Śruba sześciokątna M8 * 20 ze stali nierdzewnej	4
8	Nakrętka samozabezpieczająca M8 ze stali nierdzewnej	4
9	Podkładka sprężysta M8	4
10	Podkładka płaska Φ 8* Φ 16 * 1,5 ze stali nierdzewnej	10
11	Śruba sześciokątna M8 * 20 ze stali nierdzewnej	6

2. Zbiornik retencyjny

Numer części	Opis urządzenia	Ilość
1	Zbiornik zęzowy	1
2	Śruba sześciokątna M8*20 ze stali nierdzewnej	2
3	Rura kanalizacyjna Φ 25*1200	1
4	Pokrywa zbiornika na wodę	1
5	Podkładka sprężysta M8	2
6	Podkładka płaska Φ 8*Φ 16*1,5 ze stali nierdzewnej	2
7	Rura ssąca zanieczyszczeń Φ 25*1400	1
8	Rura kanalizacyjna Φ 25*400	1

3. Zbiornik roztworu

Numer części	Opis urządzenia	Ilość
1	Zbiornik na czystą wodę 350	1
2	Korek wlewu	1

4. Nosek

Numer części	Opis urządzenia	Ilość
1	Płyta mocująca napędu tarczy szczotkowej	1
2	Napęd tarczy szczotkowej 350	1
3	Klamra tarczy szczotkowej	1
4	Osłona tarczy szczotkowej	1
5	Śruba z łbem sześciokątnym M6 * 16 ze stali nierdzewnej	4
6	Podkładka sprężysta M6 ze stali nierdzewnej	4
7	Podkładka płaska Φ 6*Φ 12*1 ze stali nierdzewnej	4
8	Śruba sześciokątna M8*20 ze stali nierdzewnej	3
9	Nakrętka samozabezpieczająca M8 ze stali nierdzewnej	2
10	Duża uszczelka M8*32*3	1

5. Stelaż

Numer części	Opis urządzenia	Ilość
1	Rama podstawowa 350	1
2	Warstwa napędu pochłaniająca wodę	1
3	Napęd ssący 24 V, 500 W, dwuwarstwowa pokrywa końcowa, dolny wylot powietrza z dyszą	1
4	Korbowód ssący 350	1
5	Śruba sześciokątna M8 × 20 ze stali nierdzewnej	2
6	Nakrętka samozabezpieczająca M8 ze stali nierdzewnej	7
7	Śruba z łbem sześciokątnym M6 × 16 ze stali nierdzewnej	2
8	Nakrętka M6 ze stali nierdzewnej	2
9	Śruba sześciokątna M8 × 20 ze stali nierdzewnej	4
10	Podkładka sprężysta M8	3
11	Tuleja miedziana Φ 8 × Φ 12 × 9	2
12	Podkładka płaska Φ 8 × Φ 16 × 1,5 ze stali nierdzewnej	8

6. Rama pomocnicza

Numer części	Opis urządzenia	Ilość
1	Górne podparcie stojaka ssącego	1
2	Wspornik łączący stojaka ssącego 350	1
3	Tuleja miedziana 6 × 10 × 6	2
4	Śruba z łbem sześciokątnym M6 * 25 ze stali nierdzewnej	2
5	Nakrętka M6 ze stali nierdzewnej	2
6	Podkładka sprężysta M6 ze stali nierdzewnej	2
7	Podkładka płaska 6* 12 * 1 ze stali nierdzewnej	4
8	Śruba z łbem cylindrycznym i gniazdem sześciokątnym M5 * 16	2
9	Podkładka płaska 5* 10 * 1 ze stali nierdzewnej	2
10	Kółka 1 cal	1
11	Nakrętka M3	1

7. Ściągacz

Numer części	Opis urządzenia	Ilość
1	Przednia listwa gumowa 350	1
2	Tylna listwa gumowa 350	1
3	Listwa za zespołem ssącym 350	1
4	Listwa dociskowa przed zespołem ssącym 350	1
5	Korpus zespołu ssącego 350	1
6	Śruba z łbem krzyżowym M5 * 25	6
7	Nakrętka samozabezpieczająca M5 ze stali nierdzewnej	6
8	Podkładka płaska Φ 6 * 18 * 1,5 ze stali nierdzewnej	6

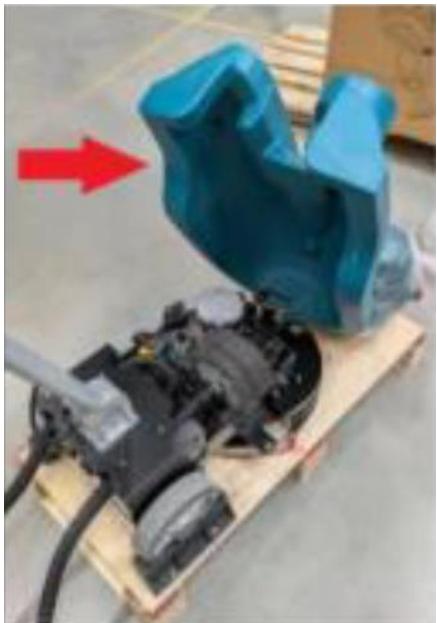

8. Instrukcja podłączania akumulatorów

Uwaga!!! Przed pierwszym użyciem konieczne jest podłączenie akumulatorów. Postępuj zgodnie z poniższą instrukcją:

1. Najpierw należy podnieść zbiornik na wodę. Nie jest on w żaden sposób przymocowany do urządzenia.

1. Następnie należy całkowicie odkręcić czarną śrubę.

1. Potem należy otworzyć górną pokrywę i zlokalizować dwa złącza.

1. Następnie należy połączyć te dwa złącza i zamknąć wszystko w odwrotnej kolejności.
