РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ TOPCLEAN BATA 1500 Ulsonix

Настоящото ръководство за употреба е преведено с помощта на машинен превод. Положихме всички усилия, за да гарантираме точността на превода, но моля, имайте предвид, че автоматизираните преводи не са съвършени и не са предназначени да заменят човешките преводачи. Официалната версия на ръководството за употреба е на английски език. Всякакви различия между преведената версия и оригиналния английски текст не са право обвързващи. Ако имате въпроси относно точността на превода, моля, сезирайте английската версия, която е официалният източник. Повече езикови версии са достъпни при заявка чрез [e-mail].

Технически данни

Описание на параметрите	Стойност на параметъра
Име на продукта	Машина за почистване на подове
Модел	TOPCLEAN BATA 1500
Напрежение [V]	24
Тип батерия	12 V / 38 A
Ефективност на почистване [m2/h]	1500
Ширина на гумената стъргалка [mm]	580
Резервоар за чиста вода [L]	15
Резервоар за мръсна вода [L]	22
Мотор на четката [W]	400
Мотор на всмукателя [W]	550
Клас на защита IP	IPX3
Размери [ширина * дължина * височина; mm]	470*720*1200
Тегло [kg]	60,65

Описание

Този продукт е предназначен за отстраняване на замърсявания, дори и най-упоритите, и се използва широко за почистване на подове в супермаркети, складове, автосалони или дори музеи.

Потребителят носи отговорност за всякакви щети, произтичащи от непредвидена употреба на устройството.

Работа

Контролен панел

A. Бутон за включване/изключване на четката: Натиснете бутона, за да включите (I)или изключите мотора на четката (O)

В. Бутон за включване/изключване на всмукателния мотор: Натиснете бутона, за да включите (I) или изключите всмукателния мотор (O)

С. Ключ за включване: Завъртете ключа, за да включите машината (завъртете по часовниковата стрелка) или да я изключите (завъртете обратно на часовниковата стрелка)

Почистване и поддръжка

Основни инструкции

1. Въпреки че уредът е проектиран да бъде устойчив на влага, при нормална употреба се уверете, че вода не попада върху електрическите компоненти, за да се предотвратят късо съединение или токов удар. Избягвайте вода или препарат за миене да влязат в контакт с щепсела или електрическите вериги на уреда.
2. Не се опитвайте да разглобявате машината сами. Ако моторът или електрическата верига са повредени, свържете се с нас или с оторизиран дистрибутор за ремонт.

3. Не прилагайте прекомерна сила. Използвайте пластмасовите дръжки, лостовете и бутоните за управление внимателно, за да предотвратите ненужни повреди.

4. След всяка употреба изпразвайте резервоарите за чиста и отпадъчна вода и почиствайте резервоара за отпадъчна вода и тръбопроводите, за да предотвратите запушвания.

5. Почиствайте гумената стъргалка след всяка употреба и я подсушете с мека кърпа.
6. Ако машината се съхранява за продължителен период, зареждайте акумулатора редовно, за да поддържате неговия експлоатационен живот.

Поддръжка на акумулатора

1. Избягвайте да поставяте акумулатора в напълно затворено пространство; той трябва да се намира в проветриво помещение.
2. За да удължите експлоатационния живот на акумулатора, го презареждайте своевременно, когато нивото на заряд е ниско. Избягвайте да съхранявате акумулатора с ниско ниво на заряд или напълно разряден за продължителни периоди, тъй като това може да доведе до повреда.
3. Допустимият диапазон на работна температура за акумулатора е от -15 °C до 50 °C, като оптимальният срок на експлоатация се постига при температура от 20 °C до 25 °C.
4. Това е запечатан акумулатор, който не изисква поддръжка и се нуждае от минимални грижи. За акумулатори, включени в система за поддържащо зареждане, се препоръчва ежемесечно да се записват стойностите на напрежението на поддържащото зареждане и температурата на околната среда. Записвайте напрежението на поддържащото зареждане на всеки акумулатор на всеки шест месеца и, ако има значителни отклонения, извършвайте ежегодно балансирано зареждане. Освен това провеждайте тест за разряд на капацитета, без да надвишавате 50% от номиналния капацитет.
5. Презареждайте разрядените батерии възможно най-скоро, тъй като забавянията могат да затруднят презареждането. За батерии, съхранявани за дълъг период, презареждайте поне веднъж годишно.
6. Ако акумулаторът показва необичайни признаци, като напукан корпус, повреда или изтичане, го проверете внимателно и го сменете, ако е необходимо.

Предпазни мерки при работа с акумулатори

1. Дръжте акумулатора далеч от искри и пламъци, за да предотвратите риска от експлозия.
2. Почиствайте акумулатора с влажна кърпа; използването на суха или синтетична кърпа може да създаде статично електричество, което потенциално може да доведе до експлозия.
3. Избягвайте използването на разтворители като тамян, газирана вода, парфюм, бензин, дизел или други разтворими органични почистващи средства, тъй като те могат да повредят капака на акумулатора и да причинят изтичане, пожар или дим.
4. Не разглобявайте акумулатора. Ако сярна киселина влезе в контакт с кожата или дрехите, изплакнете незабавно с вода. При контакт с очите изплакнете с вода и незабавно потърсете медицинска помощ.
5. При проверка или поддръжка на акумулатори носете гумени ръкавици, ботуши и друго защитно облекло, за да предотвратите токов удар.
6. Избягвайте да поставяте батерията в близост до източници на топлина.

Изхвърляне на излезли от употреба устройства

Не изхвърляйте това устройство в системата за битови отпадъци. Предайте го в пункт за събиране и рециклиране на електрически и електронни устройства. Проверете символа върху продукта, в ръководството за употреба и върху опаковката. Пластмасите, използвани при производството на устройството, могат да бъдат рециклирани съгласно съответните им маркировки. Като избирате рециклиране, вие допринасяте значително за опазването на околната среда.

Свържете се с местните власти за информация относно местния център за рециклиране.

Схема на сглобяване и части

1. Електрически шкаф

Номер на частта	Описание	Брой
1	Алуминиева седалка	2
2	Натискаща пластина на работен лост	1
3	Контролна кутия	1
4	Алуминиев свързващ прът	1
5	Алуминиев прът 350	1
6	Работен лост	1
7	Шестостенна гайка M8 * 20 от неръждаема стомана	4
8	Самозаключваща се гайка M8 от неръждаема стомана	4
9	Пружинна шайба M8	4
10	Плоска шайба Ф 8* Ф 16 * 1,5 от неръждаема стомана	10
11	Шестостенна гайка M8 * 20 от неръждаема стомана	6

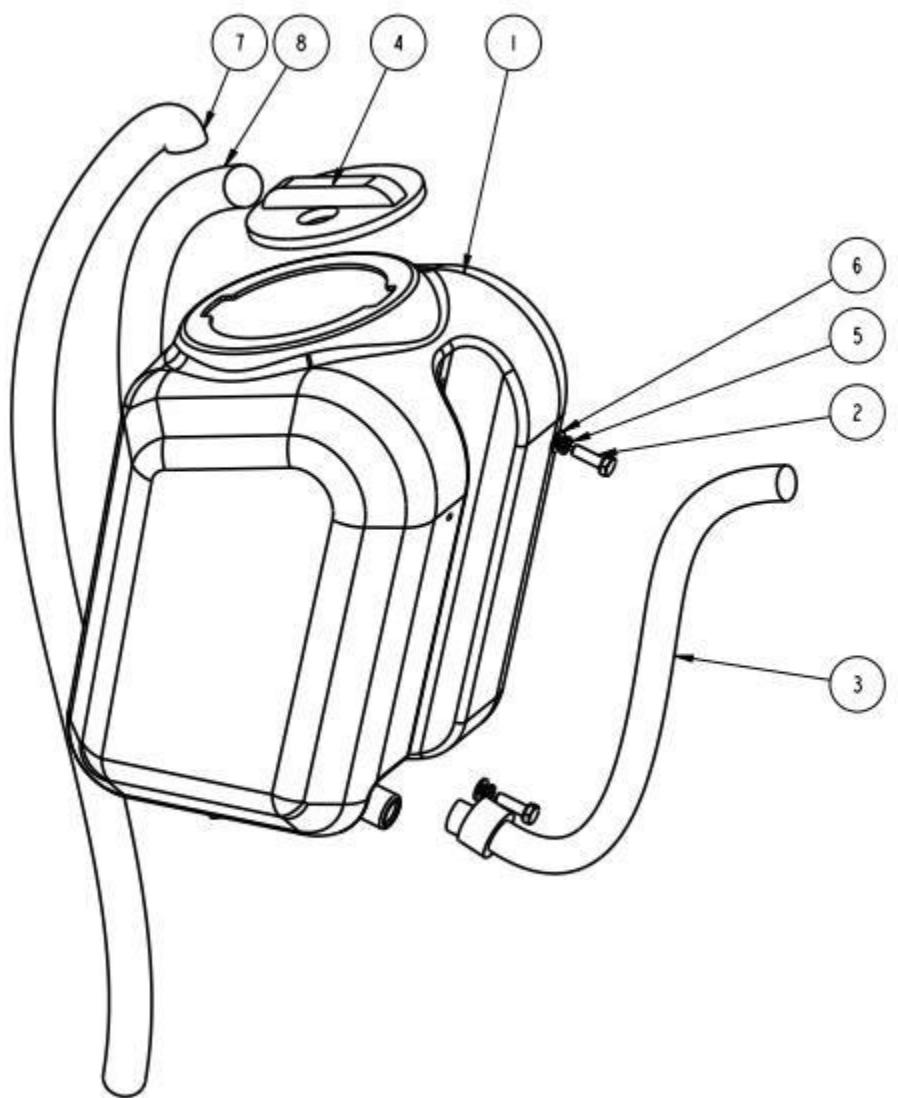

2. Резервоар за събиране

Номер на частта	Описание	Брой
1	Резервоар за отпадни води	1
2	Шестостенна гайка M8*20 от неръждаема стомана	2
3	Канализационна тръба Ф 25*1200	1
4	Капак на резервоара за вода	1
5	Пружинна шайба M8	2
6	Плоска шайба Ф 8*Ф 16*1,5 от неръждаема стомана	2
7	Тръба за засмукване на замърсявания Ф 25*1400	1
8	Канализационна тръба Ф 25*400	1

3. Резервоар за разтвор

Номер на частта	Описание	Брой
1	Резервоар за чиста вода 350	1
2	Капачка на отвора за пълнене	1

4. Hoc

Номер на частта	Описание	Брой
1	Монтажна пластина за мотора на четката	1
2	Мотор на четката 350	1
3	Щипка за фиксиране на четката	1
4	Защитен кожух за четката	1
5	Винт с шестограмна глава M6 * 16 от неръждаема стомана	4
6	Пружинна шайба M6 от неръждаема стомана	4
7	Плоска шайба Ф 6* Ф 12 * 1 от неръждаема стомана	4
8	Шестостенна гайка M8 * 20 от неръждаема стомана	3
9	Самозаключваща се гайка M8 от неръждаема стомана	2
10	Голяма уплътнителна шайба M8*32*3	1

5. Рамка

Артикулен номер	Описание	Брой
1	Основна рамка 350	1
2	Слой за поглъщане на вода за мотора	1
3	Всмукателен мотор 24 V, 500 W, двуслоен, с изход за въздух в долната част на крайния капак и дюза	1
4	Свързващ прът на всмукателния механизмъм 350	1
5	Шестостенна гайка M8 * 20 от неръждаема стомана	2
6	Самозаключваща се гайка M8 от неръждаема стомана	7
7	Винт с шестостенна главичка M6 * 16 от неръждаема стомана	2
8	Гайка M6 от неръждаема стомана	2
9	Шестостенна гайка M8 * 20 от неръждаема стомана	4
10	Пружинна шайба M8	3
11	Медна втулка Ф 8*Ф 12*9	2
12	Плоска шайба Ф 8*Ф 16*1,5 от неръждаема стомана	8

1. Опорна рамка


Номер на частта	Описание	Брой
1	Горна опора на всмукателната решетка	1
2	Свързваща скоба за всмукателната стойка 350	1
3	Медна втулка Ф 6*Ф 10*6	2
4	Външен шестостен М6 * 25 от неръждаема стомана	2
5	Гайка М6 от неръждаема стомана	2
6	Пружинна шайба М6 от неръждаема стомана	2
7	Плоска шайба Ф 6* Ф 12 * 1 от неръждаема стомана	4
8	Винт М5 * 16 с цилиндрична глава и шестостенна втулка	2
9	Плоска шайба Ф 5* Ф 10 * 1 от неръждаема стомана	2
10	Колелца 1 инч	1
11	Гайка М3	1

7. Скрепер

Номер на частта	Описание	Брой
1	Предна гумена лента 350	1
2	Задна гумена лента 350	1
3	Лента след всмукателната лента 350	1
4	Притискаща лента пред всмукателната гребло 350	1
5	Основен корпус на всмукателната гребло 350	1
6	Винт M5 * 25 с кръстосана глава	6
7	Самозаключваща гайка M5 от неръждаема стомана	6
8	Плоска шайба Ф 6 * 18 * 1,5 от неръждаема стомана	6

8. Инструкции за свързване на батериите

Забележка!!! Необходимо е да свържете батериите, преди да ги използвате за първи път.

Следвайте инструкциите по-долу:

1. Първо трябва да вдигнете резервоара за вода. Той не е закрепен по никакъв начин към устройството.

1. След това черният винт трябва да бъде напълно ответ.

1. След това трябва да отворите горния капак и да откриете двата конектора.

1. След това трябва да свържете тези два конектора и да затворите всичко в обратен ред.
