MANUALE UTENTE TOPCLEAN BATA 1500 Ulsonix

Il presente Manuale d'uso è stato tradotto tramite traduzione automatica. Abbiamo fatto tutto il possibile per garantire l'accuratezza della traduzione, ma si prega di tenere presente che le traduzioni automatiche non sono perfette e non intendono sostituire i traduttori umani. La versione ufficiale del Manuale d'uso è in inglese. Eventuali differenze tra la versione tradotta e l'originale in inglese non sono giuridicamente vincolanti. In caso di domande sull'accuratezza della traduzione, si prega di fare riferimento alla versione inglese, che costituisce il riferimento ufficiale. Versioni in altre lingue sono disponibili su richiesta scrivendo a [e-mail].

Dati tecnici

Descrizione del parametro	Valore del parametro
Nome del prodotto	Lavapavimenti
Modello	TOPCLEAN BATA 1500
Tensione [V]	24
Tipo di batteria	12 V / 38 A
Efficienza di pulizia [ m2/h ]	1500
Larghezza del tergipavimento [mm]	580
Serbatoio acqua pulita [L]	15
Serbatoio acqua sporca [L]	22
Motore spazzola [W]	400
Motore aspirante [W]	550
Classe di protezione IP	IPX3
Dimensioni [larghezza * lunghezza * altezza; mm]	470*720*1200
Peso [kg]	60,65

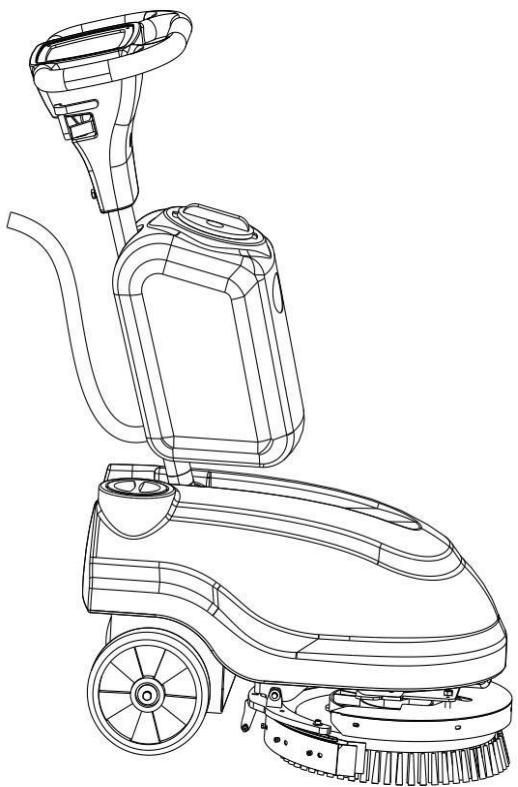

Descrizione del dispositivo

Questo prodotto è progettato per rimuovere lo sporco, anche quello più ostinato, ed è ampiamente utilizzato per la pulizia dei pavimenti in supermercati, magazzini, concessionarie automobilistiche o persino musei.

L'utente è responsabile di eventuali danni derivanti da un uso improprio del dispositivo.

Operazione

Pannello di controllo

A. Pulsante di accensione della spazzola: premere il pulsante per accendere (I) o spegnere il motore della spazzola (O)

B. Pulsante di accensione dell'aspirazione: premere il pulsante per accendere (I) o spegnere il motore di aspirazione (O)

C. Interruttore a chiave: ruotare la chiave per accendere la macchina (ruotare in senso orario) o spegnerla (ruotare in senso antiorario)

Pulizia e manutenzione

Istruzioni di base

1. Sebbene l'apparecchio sia progettato per resistere all'umidità, in condizioni di utilizzo normale assicurarsi che l'acqua non penetri nei componenti elettrici per evitare cortocircuiti o scosse elettriche. Evitare che l'acqua o il detersivo entrino in contatto con la spina di alimentazione o con i circuiti interni.
2. Non tentare di smontare la macchina da soli. Se il motore o il circuito sono difettosi, contattateci o rivolgetevi a un rivenditore autorizzato per le riparazioni.
3. Non esercitare una forza eccessiva. Utilizzate con delicatezza le maniglie in plastica, le leve e i pulsanti di comando per evitare danni inutili.
4. Dopo ogni utilizzo, svuotare i serbatoi dell'acqua pulita e di scarico e pulire il serbatoio di scarico e le tubazioni per evitare intasamenti.

5. Pulire la spatola dopo ogni utilizzo e asciugarla con un panno morbido.

6. Se la macchina viene riposta per un periodo prolungato, ricaricare regolarmente la batteria per preservarne la durata.

Manutenzione della batteria

1. Evitare di collocare la batteria in un ambiente completamente chiuso; deve essere collocata in uno spazio ventilato.
2. Per prolungare la durata della batteria, ricaricarla tempestivamente quando il livello di carica è basso. Evitare di conservare la batteria con un livello di carica basso o nullo per periodi prolungati, poiché ciò può causare danni.
3. L'intervallo di temperatura di funzionamento consentito per la batteria va da -15 °C a 50 °C; la durata ottimale si ottiene a temperature comprese tra 20 °C e 25 °C.
4. Si tratta di una batteria sigillata che non richiede manutenzione e necessita di cure minime. Per le batterie inserite in un sistema a carica di mantenimento, si raccomanda di registrare mensilmente la tensione di carica di mantenimento del sistema e la temperatura ambiente. Registrare la tensione di carica di mantenimento di ciascuna batteria ogni sei mesi e, in caso di discrepanze significative, eseguire una carica bilanciata annuale. Inoltre, eseguire una prova di scarica di capacità senza superare il 50% della capacità nominale.
5. Ricaricare le batterie scariche il prima possibile, poiché eventuali ritardi potrebbero rendere difficile la ricarica. Per le batterie sottoposte a stoccaggio a lungo termine, ricaricarle almeno una volta all'anno.
6. Se la batteria presenta segni anomali, quali incrinature dell'involucro, danni o perdite, ispezionarla accuratamente e, se necessario, sostituirla.

Precauzioni relative alle batterie

1. Tenere la batteria lontana da scintille e fiamme per prevenire il rischio di esplosione.
2. Pulire la batteria con un panno umido; l'uso di un panno asciutto o sintetico può generare elettricità statica, con il rischio di provocare un'esplosione.
3. Evitare l'uso di solventi quali incenso, acqua di Coca-Cola, profumo, benzina, gasolio o altri detergenti organici solubili, poiché possono danneggiare il coperchio della batteria e causare perdite, incendi o fumo.
4. Non smontare la batteria. Se l'acido solforico entra in contatto con la pelle o gli indumenti, sciacquare immediatamente con acqua. In caso di contatto con gli occhi, sciacquare abbondantemente con acqua e rivolgersi immediatamente a un medico.
5. Durante l'ispezione o la manutenzione delle batterie, indossare guanti di gomma, stivali e altri dispositivi di protezione per prevenire scosse elettriche.
6. Evitare di installare la batteria in prossimità di fonti di calore.

Smaltimento dei dispositivi usati

Non smaltire questo dispositivo nei sistemi di raccolta dei rifiuti urbani. Consegnarlo a un punto di raccolta e riciclaggio di apparecchiature elettriche ed elettroniche. Verificare il simbolo riportato sul prodotto, sul manuale di istruzioni e sull'imballaggio. Le materie plastiche utilizzate per la realizzazione del dispositivo possono essere riciclate seguendo le indicazioni riportate sui relativi contrassegni. Scegliendo di riciclare, contribuisci in modo significativo alla tutela dell'ambiente.

Contatta le autorità locali per informazioni sul centro di riciclaggio più vicino.

Schema di montaggio e parti

1. Quadro elettrico

Numero di parte	Descrizione del dispositivo	Quantità
1	Sedile in alluminio	2
2	Piastra di pressione della leva di comando	1
3	Scatola di controllo	1
4	Biella in alluminio	1
5	Asta in alluminio 350	1
6	Leva di comando	1
7	Esagonale M8 * 20 in acciaio inossidabile	4
8	Dado autobloccante M8 in acciaio inossidabile	4
9	Rondella elastica M8	4
10	Rondella piatta Φ 8* Φ 16 * 1,5 in acciaio inossidabile	10
11	Esagonale M8 * 20 in acciaio inossidabile	6

2. Serbatoio di recupero

Numero di parte	Descrizione del dispositivo	Quantità
1	Serbatoio di sentina	1
2	Vite esagonale M8*20 in acciaio inossidabile	2
3	Tubo di scarico 25*1200	1
4	Coperchio del serbatoio dell'acqua	1
5	Rondella elastica M8	2
6	Rondella piatta 8* 16*1,5 in acciaio inossidabile	2
7	Tubo di aspirazione dello sporco 25*1400	1
8	Tubo di scarico 25*400	1

3. Serbatoio della soluzione

Numero di parte	Descrizione del dispositivo	Quantità
1	Serbatoio dell’acqua pulita 350	1
2	Tappo di riempimento	1

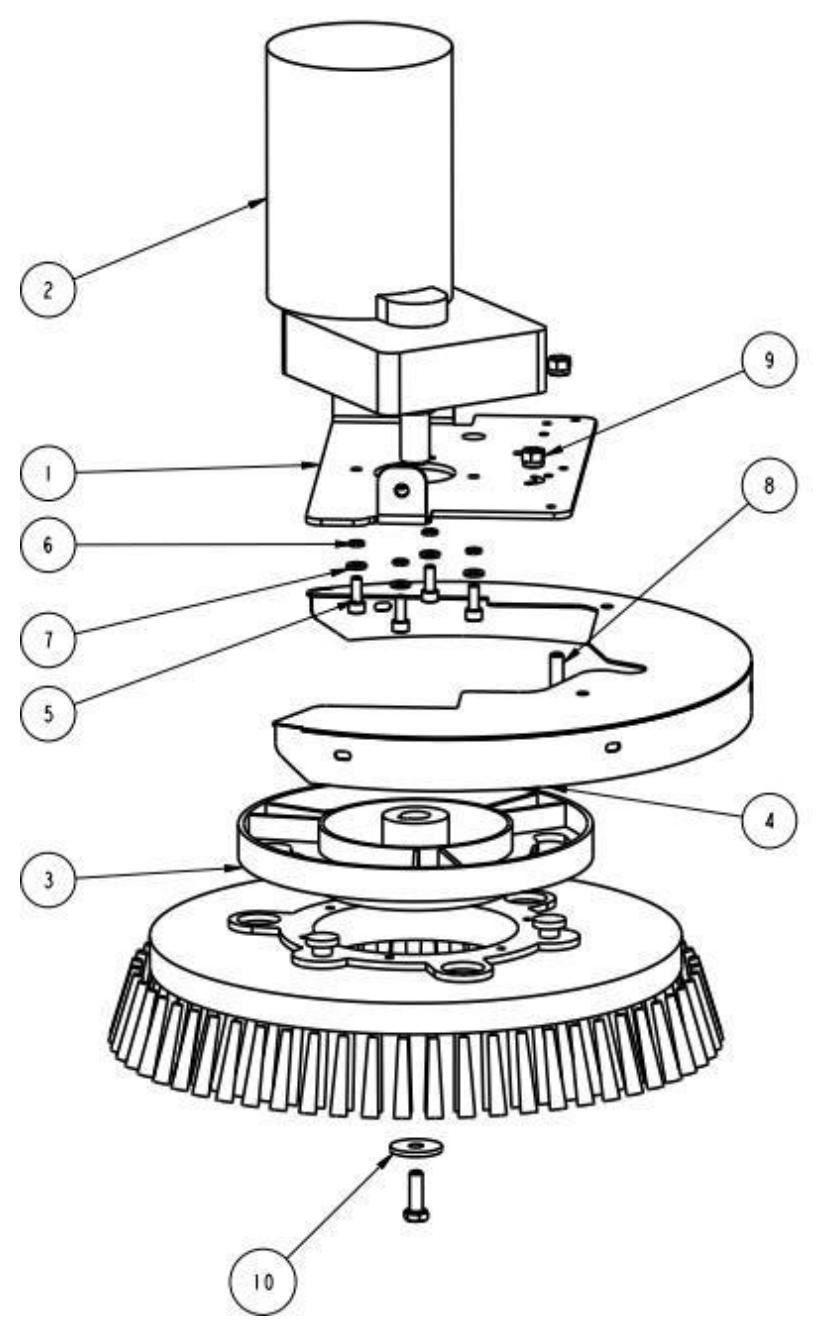

4. Naso

Numero di parte	Descrizione del dispositivo	Quantità
1	Piastra di montaggio del motore del disco spazzola	1
2	Motore del disco spazzola 350	1
3	Fibbia del disco spazzola a perno	1
4	Protezione del disco spazzola	1
5	Vite a testa esagonale incassata M6 * 16 in acciaio inossidabile	4
6	Rondella elastica M6 in acciaio inossidabile	4
7	Rondella piatta Φ 6*Φ 12*1 in acciaio inossidabile	4
8	Dado esagonale M8*20 in acciaio inossidabile	3
9	Dado autobloccante M8 in acciaio inossidabile	2
10	Guarnizione grande M8*32*3	1

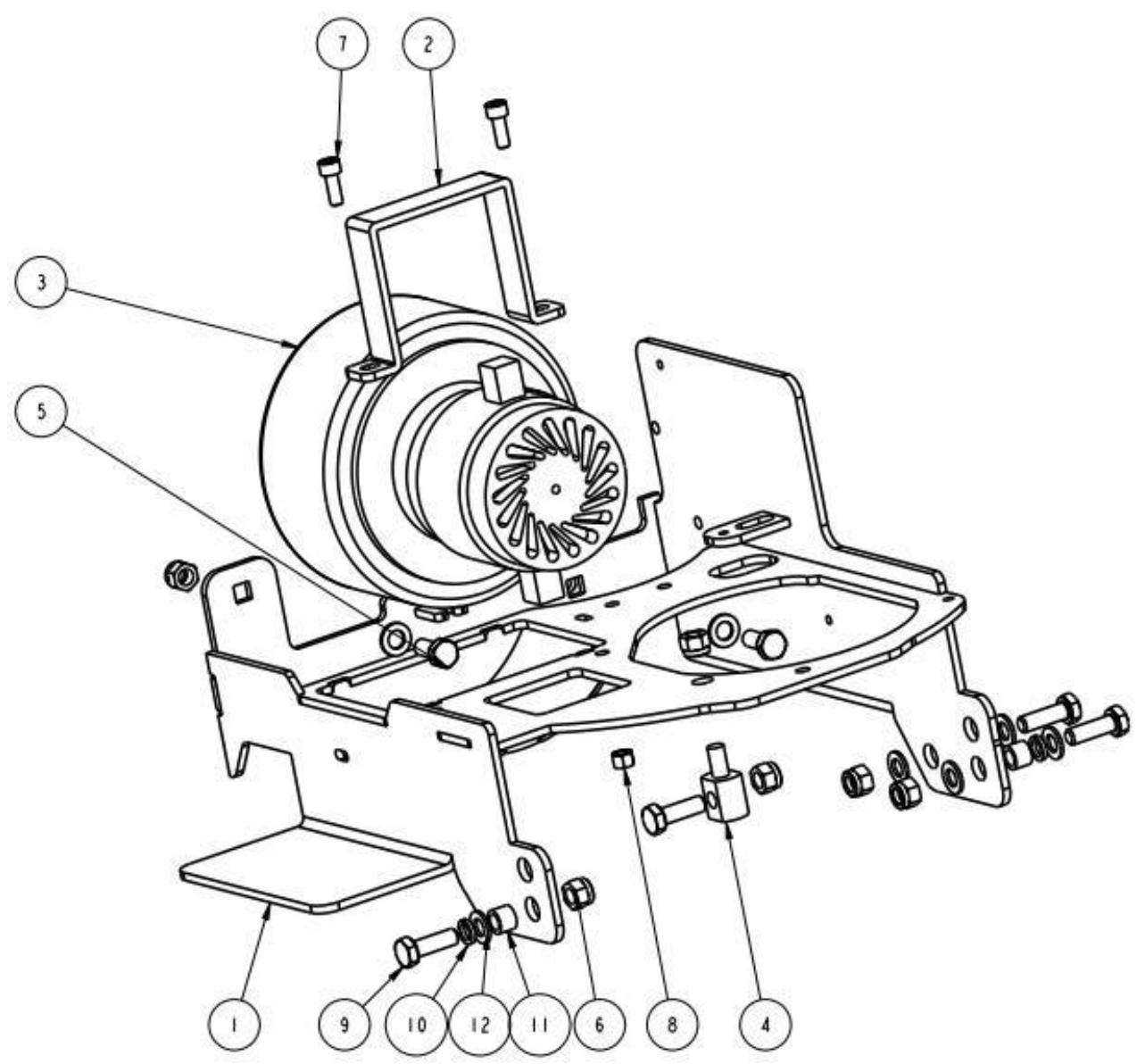

5. Telaio

Numero di parte	Descrizione del dispositivo	Quantità
1	Telaio di base 350	1
2	Strato isolante per motore	1
3	Motore di aspirazione 24 V 500 W, coperchio terminale a due strati, uscita aria nella parte inferiore con ugello	1
4	Biella di aspirazione 350	1
5	Esagonale M8 * 20 in acciaio inossidabile	2
6	Dado autobloccante M8 in acciaio inossidabile	7
7	Vite a testa cilindrica con esagono incassato M6 * 16 in acciaio inossidabile	2
8	Dado M6 in acciaio inossidabile	2
9	Esagonale M8 * 20 in acciaio inossidabile	4
10	Rondella elastica M8	3
11	Manicotto in rame 8 × 12 × 9	2
12	Rondella piatta 8 × 16 × 1,5 in acciaio inossidabile	8

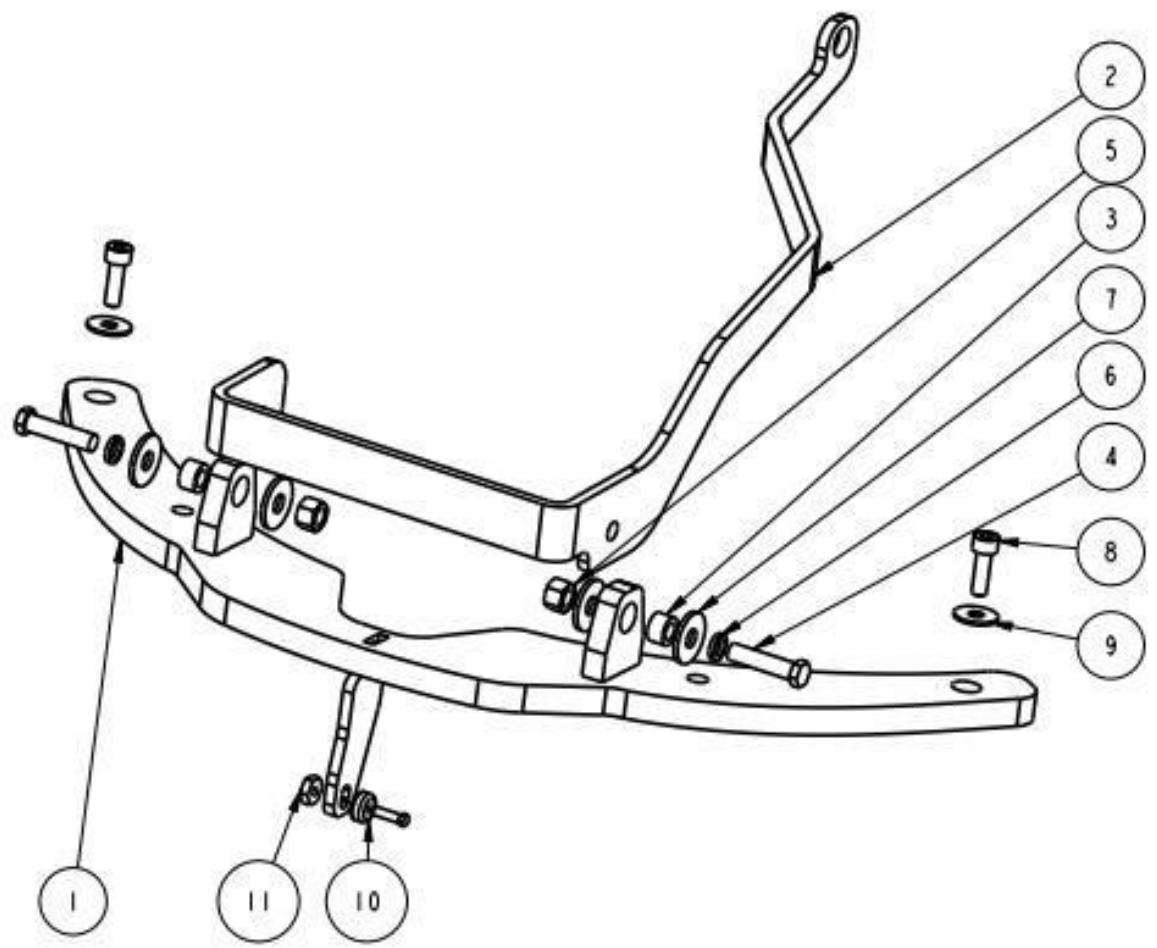

6. Telaio di supporto

Numero di parte	Descrizione del dispositivo	Quantità
1	Supporto superiore della cremagliera di aspirazione	1
2	Staffa di collegamento della cremagliera di aspirazione 350	1
3	Manicotto in rame 6 × 10 × 6	2
4	Vite a testa esagonale M6 * 25 in acciaio inossidabile	2
5	Dado M6 in acciaio inossidabile	2
6	Rondella elastica M6 in acciaio inossidabile	2
7	Rondella piatta 6* 12 * 1 in acciaio inossidabile	4
8	Vite a testa cilindrica con impronta esagonale M5 * 16	2
9	Rondella piatta 5* 10 * 1 in acciaio inossidabile	2
10	Rotelle da 1 pollice	1
11	Dado M3	1

7. Spazzola raschiante

Numero di parte	Descrizione del dispositivo	Quantità
1	Striscia di gomma anteriore 350	1
2	Striscia di gomma posteriore 350	1
3	Striscia post-aspirazione 350	1
4	Striscia di pressione pre-rastrellamento 350	1
5	Corpo principale del rastrello di aspirazione 350	1
6	Vite a testa a croce M5 * 25	6
7	Dado autobloccante M5 in acciaio inossidabile	6
8	Rondella piatta 6 * 18 * 1,5 in acciaio inossidabile	6

8. Istruzioni per il collegamento delle batterie

Nota!!! È necessario collegare le batterie prima di utilizzarle per la prima volta. Seguire le istruzioni riportate di seguito:

1. Per prima cosa, è necessario sollevare il serbatoio dell'acqua. Non è fissato in alcun modo al dispositivo.

1. Quindi, svitare completamente la vite nera.

1. Successivamente, aprire il coperchio superiore e individuare i due connettori.

1. Infine, collegare questi due connettori e richiudere il tutto seguendo la procedura inversa.
