BRUKSANVISNING TOPCLEAN BATA 1500 Ulsonix

Denna användarhandbok har översatts med hjälp av maskinöversättning. Vi har gjort vårt yttersta för att säkerställa att översättningen är korrekt, men observera att automatiska översättningar inte är perfekta och inte är avsedda att ersätta mänskliga översättare. Den officiella versionen av användarhandboken är på engelska. Eventuella skillnader mellan den översatta versionen och den engelska originalversionen är inte juridiskt bindande. Om du har frågor om översättningens korrekthet hänvisar vi till den engelska versionen, som är den officiella referensen. Fler språkversioner finns tillgängliga på begäran via [e-mail].

Tekniska data

Parameterbeskrivning	Parametervärde
Produktnamn	Golvskurmaskin
Modell	TOPCLEAN BATA 1500
Spänning [V]	24
Typ av strömförsörjning	12 V / 38 A
Rengöringseffektivitet [ m2/h ]	1500
Skrapbredd [mm]	580
Tank för rent vatten [L]	15
Tank för smutsvatten [L]	22
Borstmotor [W]	400
Sugmotor [W]	550
IP-skyddsklass	IPX3
Mått [bredd * längd * höjd; mm]	470*720*1200
Vikt [kg]	60,65

Beskrivning

Denna produkt är utformad för att avlägsna smuts, även den mest envisa, och används ofta för att rengöra golv i stormmarknader, lager, bilhallar eller till och med museer.

Användaren är ansvarig för alla skador som uppstår till följd av icke avsedd användning av apparaten.

Användning

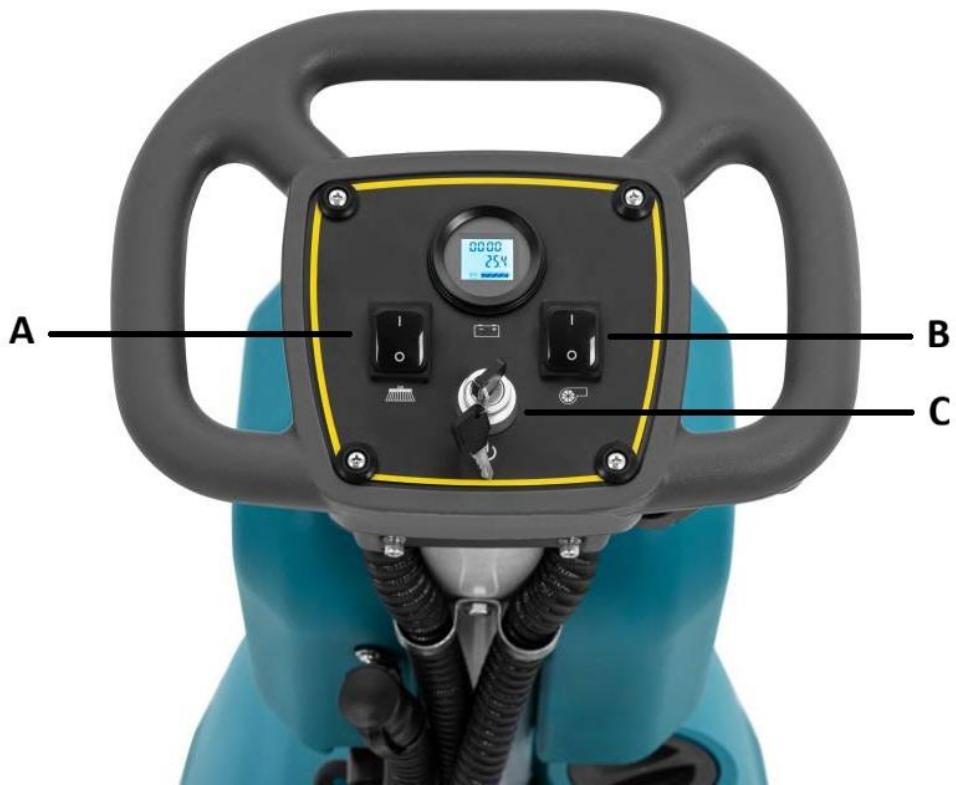

Kontrollpanel

A. Borsteknapp: Tryck på knappen för att slå på (I) eller stänga av borstmotorn (O)

B. Sugknapp: Tryck på knappen för att slå på (I) eller stänga av sugmotorn (O)

C. Nyckelbrytare: Vrid nyckeln för att starta maskinen (vrid medurs) eller stänga av den (vrid moturs)

Rengöring och underhåll

Grundläggande instruktioner

1. Även om maskinen är konstruerad för att vara fuktsäker vid normal användning, bör du se till att inget vatten tränger in i de elektriska komponenterna för att förhindra kortslutningar eller elchocker. Se till att vatten eller rengöringsmedel inte kommer i kontakt med nätskontakten eller maskinens elektriska kretsar.
2. Försök inte ta isär maskinen på egen hand. Om motorn eller kretsarna är defekta, kontakta oss eller en auktoriserad återförsäljare för reparation.
3. Använd inte överdriven kraft. Hantera plasthandtagen, spakarna och kontrollknapparna försiktigt för att undvika onödiga skador.
4. Töm rentvatten- och avloppsvattentankarna efter varje användning och rengör avloppstanken och rörledningarna för att förhindra stopp.
5. Rengör skrapan efter varje användning och torka den med en mjuk trasa.
6. Om maskinen ska förvaras under en längre tid bör du ladda batteriet regelbundet för att bibehålla batteriets livslängd.

Batteriskötsel

1. Undvik att placera batteriet i ett helt slutet utrymme; det bör förvaras i ett ventilerat utrymme.
2. För att förlänga batteriets livslängd ska du ladda batteriet omedelbart när laddningsnivån är låg. Undvik att förvara batteriet med låg laddningsnivå eller helt urladdat under längre perioder, eftersom detta kan leda till skador.
3. Det tillåtna driftstemperaturintervallet för batteriet är -15 °C till 50 °C, och optimal livslängd uppnås vid 20 °C till 25 °C.
4. Detta är ett underhållsfritt, förseglat batteri som kräver minimalt underhåll. För batterier i ett system med underhållsladdning rekommenderas det att man varje månad registrerar systemets underhållsspänning och omgivningstemperaturen. Registrera varje batteris underhållsspänning var sjätte månad, och om det finns betydande avvikelser ska en årlig balansladdning utföras. Utför dessutom ett kapacitetsurladdningstest utan att överskrida 50 % av den nominella kapaciteten.
5. Ladda urladdade batterier så snart som möjligt, eftersom fördröjningar kan försvåra laddningen. För batterier som förvaras under lång tid ska laddning ske minst en gång om året.
6. Om batteriet uppvisar onormala tecken, såsom sprickor i höljet, skador eller läckage, ska det inspekteras noggrant och bytas ut vid behov.

Säkerhetsåtgärder för batterier

1. Håll batteriet borta från gnistor och öppen eld för att förebygga explosionsrisk.
2. Rengör batteriet med en fuktig trasa; användning av en torr eller syntetisk trasa kan skapa statisk elektricitet, vilket potentiellt kan leda till en explosion.
3. Undvik att använda lösningsmedel som rökelse, kolsyrat vatten, parfym, bensin, diesel eller andra lösliga organiska rengöringsmedel, eftersom de kan skada batterilocket och orsaka läckage, brand eller rök.
4. Demontera inte batteriet. Om svavelsyra kommer i kontakt med huden eller kläderna, skölj omedelbart med vatten. Vid ögonkontakt, skölj med vatten och sök omedelbart läkarvård.
5. Använd gummihandskar, stövlar och annan skyddsutrustning vid inspektion eller underhåll av batterier för att förhindra elchock.
6. Undvik att placera batteriet i närheten av värmekällor.

Släng inte apparaten i kommunala avfallssystem. Lämna den till en återvinnings- och insamlingsplats för elektriska och elektroniska apparater. Kontrollera symbolen på produkten, i bruksanvisningen och på förpackningen. Plasten som används i enheten kan återvinnas enligt märkningen. Genom att välja att återvinna gör du en viktig insats för att skydda vår miljö.

Kontakta lokala myndigheter för information om din lokala återvinningsanläggning.

Monterings- och komponentdiagram

1. Elskåp

Nummer på del	Beskrivning	Antal
1	Säte i aluminium	2
2	Tryckplatta för manöverspaken	1
3	Styrbox	1
4	Anslutningsstång i aluminium	1
5	Aluminiumstång 350	1
6	Manöverspak	1
7	Sexkantig M8 * 20 rostfritt stål	4
8	Självlåsande mutter M8 rostfritt stål	4
9	Fjäderbricka M8	4
10	Plattbricka Φ 8* Φ 16 * 1,5 rostfritt stål	10
11	Sexkantig M8 * 20 rostfritt stål	6

2. Uppsamlingstank

Nummer på del	Beskrivning	Antal
1	Länktank	1
2	Sexkantig M8*20, rostfritt stål	2
3	Avloppsrör Φ 25*1200	1
4	Vattentankens lock	1
5	Fjäderbricka M8	2
6	Plattbricka Φ 8*Φ 16*1,5, rostfritt stål	2
7	Smutsuppsugningsrör Φ 25*1400	1
8	Avloppsrör Φ 25*400	1

3. Lösningstank

Nummer på del	Beskrivning	Antal
1	Renvattentank 350	1
2	Påfyllningslock	1

4. Näsdel

Nummer på del	Beskrivning	Antal
1	Monteringsplatta för borstskivsmotor	1
2	Borstskivsmotor 350	1
3	Fästklämma för borstskiva	1
4	Skydd för borstskiva	1
5	Insexskruv M6 * 16 rostfritt stål	4
6	Fjäderbricka M6 rostfritt stål	4
7	Plattbricka Φ 6* Φ 12 * 1 rostfritt stål	4
8	Sexkantskruv M8 * 20 rostfritt stål	3
9	Självlåsande mutter M8 rostfritt stål	2
10	Stor packning M8*32*3	1

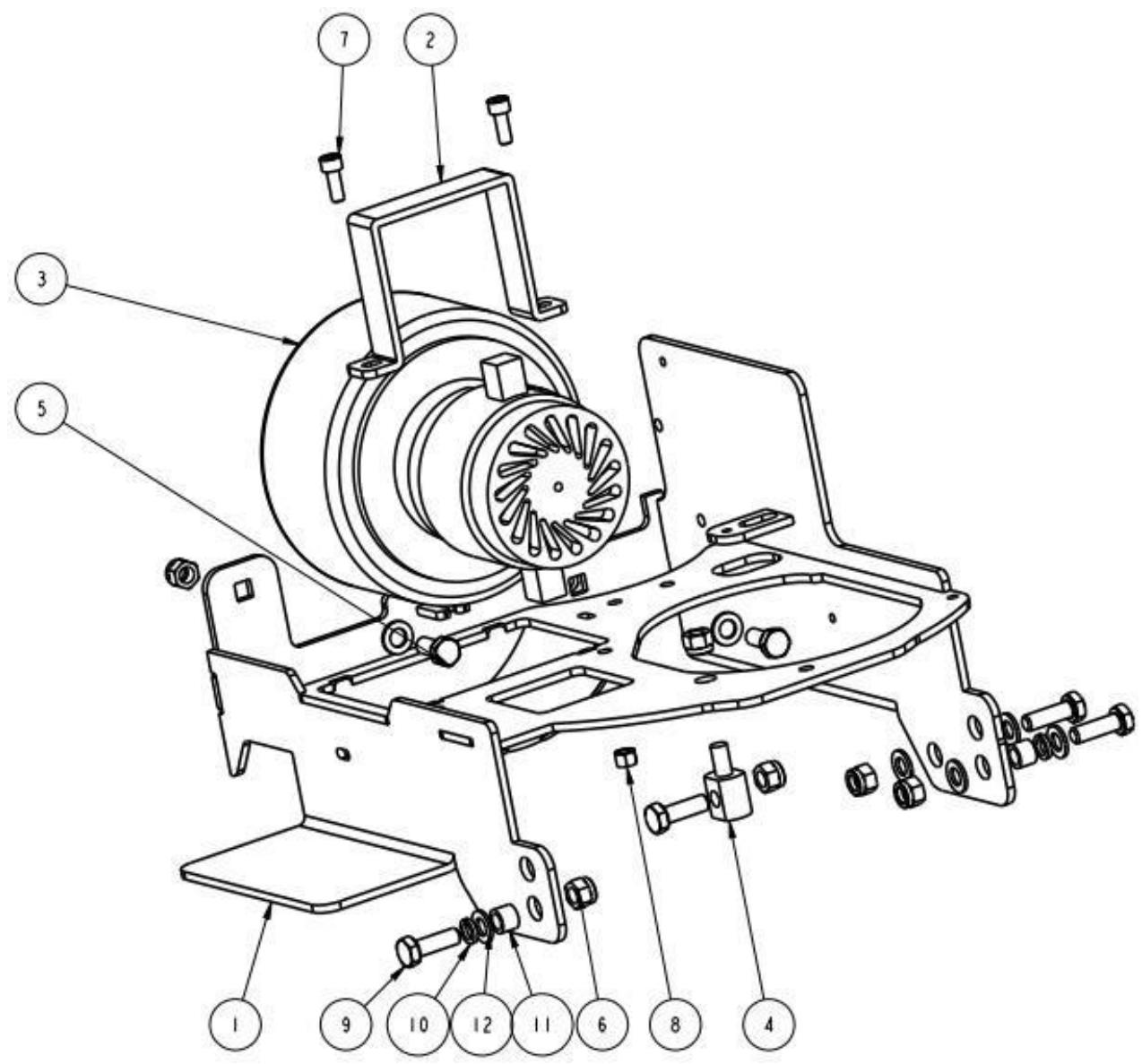

5. Ram

Nummer på del	Beskrivning	Antal
1	Basram 350	1
2	Vattenabsorberande motorlager	1
3	Sugmotor 24 V 500 W, tvåskiktad ändkåpa, luftutlopp nedtill med munstycke	1
4	Uppsamlingsförbindelsestång 350	1
5	Sexkantig M8 × 20, rostfritt stål	2
6	Självlåsande mutter M8, rostfritt stål	7
7	Insexskruv M6 * 16, rostfritt stål	2
8	Mutter M6, rostfritt stål	2
9	Sexkantig M8 * 20, rostfritt stål	4
10	Fjäderbricka M8	3
11	Kopparhylsa Φ 8*Φ 12*9	2
12	Plattbricka Φ 8*Φ 16*1,5 rostfritt stål	8

6. Stödram

Nummer på del	Beskrivning	Antal
1	Övre stöd för sugställ	1
2	Anslutningsfäste 350 för sugställ	1
3	Kopparhylsa 6* 10*6	2
4	Yttre sexkantskruv M6 * 25 rostfritt stål	2
5	Mutter M6 rostfritt stål	2
6	Fjäderbricka M6 rostfritt stål	2
7	Plattbricka 6* 12 * 1 rostfritt stål	4
8	M5 * 16 cylindriskt huvud med insexhål	2
9	Plattbricka 5* 10 * 1 rostfritt stål	2
10	Hjul 1 tum	1
11	M3-mutter	1

7. Sugskrapa

Nummer på del	Beskrivning	Antal
1	Främre gummilist 350	1
2	Bakre gummilist 350	1
3	Gummilist efter sugkratt 350	1
4	Trycklist före sugkratt 350	1
5	Sugkrattens huvuddel 350	1
6	M5 * 25 skruv med korsskruvhuvud	6
7	Självlåsande mutter M5, rostfritt stål	6
8	Plattbricka Φ 6 * 18 * 1,5, rostfritt stål	6

8. Instruktioner för batterianslutning

Obs!!! Det är nödvändigt att ansluta batterierna innan de används för första gången. Följ instruktionerna nedan:

1. Först måste du lyfta upp vattentanken. Den är inte fäst vid enheten på något sätt.

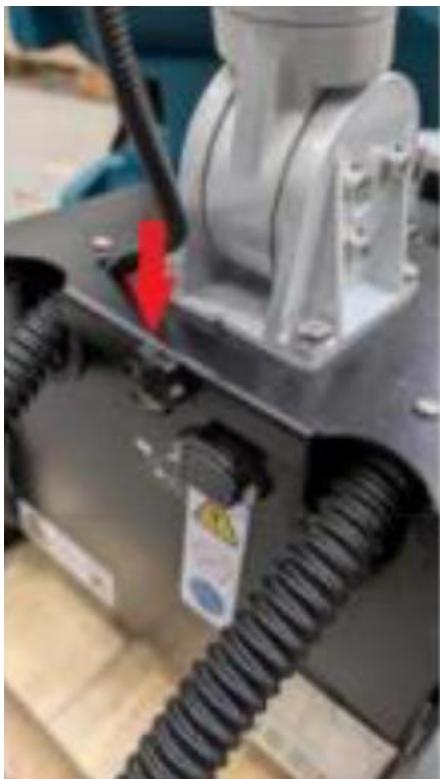

1. Sedan måste den svarta skruven skruvas loss helt.

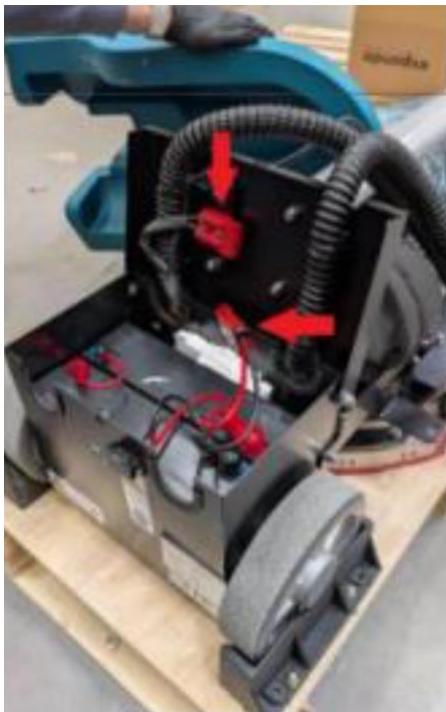

1. Därefter måste du öppna det övre locket och hitta de två anslutningarna.

1. Sedan måste du ansluta dessa två anslutningar och stänga allt i omvänd ordning.
