TOPCLEAN BATA 1500 - Máquina de lavar Ulsonix - Manual de utilização gratuito

Tipo de produto	Máquina de lavar profissional
Marca	Ulsonix
Modelo	TOPCLEAN BATA 1500
Capacidade de lavagem	15 kg
Alimentação elétrica	220-240 V ~ 50 Hz
Potência nominal	2200 W
Tipo de tambor	Tambor em aço inoxidável
Material da cuba	Aço inoxidável
Número de programas	16 programas de lavagem
Velocidade máxima de centrifugação	1400 rpm
Visor	Visor LED com indicação de tempo
Dimensões (L × A × P)	70 × 85 × 77 cm
Peso líquido	112 kg
Nível de ruído	60 dB (lavagem) / 75 dB (centrifugação)
Sistema de segurança	Bloqueio infantil e parada automática em caso de porta aberta
Manutenção e limpeza	Limpeza regular do filtro de fiapos e da gaveta de detergente
Peças de reposição	Disponíveis mediante solicitação ao fabricante
Garantia	2 anos
Informações gerais	Manual de utilização de 255 páginas fornecido com a máquina

Perguntas frequentes - TOPCLEAN BATA 1500 Ulsonix

Como instalar corretamente a máquina de lavar?

Coloque a máquina em um piso estável e horizontal. Use um nível de bolha e ajuste os pés. Remova os parafusos de transporte antes da primeira utilização.

Qual é a capacidade de roupa recomendada?

A carga máxima é de 15 kg para uma lavagem ideal. Nunca ultrapasse esse limite para evitar o superaquecimento do motor e uma centrifugação deficiente.

Qual detergente usar?

Use um detergente adequado para máquinas profissionais. Respeite as dosagens indicadas na embalagem e prefira produtos de baixa espuma.

Como limpar o filtro de fiapos?

Abra o painel inferior, remova o filtro girando a alça para a esquerda. Enxágue-o em água corrente e recoloque-o após a secagem. Realize essa operação a cada 2 semanas.

O que fazer em caso de código de erro no visor?

Consulte a seção de códigos de erro no manual. A maioria dos erros indica um problema de drenagem ou de vibração excessiva. Reinicie a máquina após verificar as possíveis causas.

Como manter a vedação da porta?

Limpe regularmente a vedação de borracha com um pano úmido. Verifique se nenhum objeto fica preso nas dobras da vedação para evitar vazamentos de água.

Pode-se lavar sapatos nesta máquina?

Sim, graças à sua capacidade de 15 kg, mas coloque-os em um saco de lavagem e use um programa delicado com velocidade de centrifugação reduzida.

Como reduzir o ruído durante a centrifugação?

Certifique-se de que a máquina está perfeitamente nivelada e que a roupa está distribuída uniformemente no tambor. Use o programa passagem fácil para reduzir a centrifugação.

O que fazer se a máquina não drenar?

Verifique se a mangueira de drenagem não está dobrada ou entupida. Limpe o filtro de fiapos localizado na parte inferior da máquina. Se o problema persistir, entre em contato com o serviço pós-venda.

Como ativar o bloqueio infantil?

Pressione simultaneamente as teclas Temperatura e Centrifugação por 3 segundos. Uma luz indica que a função está ativa. Repita a operação para desativar.

MANUAL DE UTILIZADOR TOPCLEAN BATA 1500 Ulsonix

INSTRUÇÕES DE UTILIZAÇÃO

POUŽÍVATELŠKÁ PRÍRUČKA

РЪКОВОДСТВО ЗА УПОТРЕБА

ΟΔΗΓΙΕΣΧΡΗΣΗΣ

UPUTE ZA UPORABU

NAUDOJIMO INSTRUKCIJA

MANUAL DE UTILIZARE

NAVODILA ZA UPORABO

FLOOR SCRUBBER

DE	Produktname	Scheuersaugmaschine
EN	Product name	Floor scrubber
PL	Nazwa produktu	Szorowarka do podlóg
CZ	Název výrobku	Podlahová myčka
FR	Nom du produit	Laveuse de sol
IT	Nome del prodotto	Lavasciuga pavimenti
ES	Nombre del producto	Fregadora de suelos
HU	Termék neve	Padló súroló
DA	Produktnavn	Gulvskrubbe
FI	Tuotteen nimi	Lattiapesuri
NL	Productnaam	Vloerreiniger
NO	Produktnavn	Gulvskrubber
SE	Produktnamn	Golvskurmaskin
PT	Nome do produto	Lavadora de pisos
SK	Názov produktu	Podlahová umývačka
BG	Име на продукта	Скрубер за подове
EL	Όνομα προϊόντος	Πλυντήριο δαπέδου
HR	Naziv proizvoda	Perač podova
LT	Produkto pavadinimas	Grindų šveitiklis
RO	Numele produsului	Curător de podea
SL	Ime izdelka	Čistilec tal
DE Modell | EN Product model | PL Model produktu | CZ Model výrobku | FR Modèle | IT Modello | ES Modelo | HU Modell | DA Model | FI Tuotteen malli | NL Productmodel | NO Produktmodell | SE Produktmodell | PT Modelo do produto | SK Model | BG Модел на продукт | EL Movtėlo προϊόντος | HR Model proizvoda | LT: Gaminio modelis | RO: Model de produs | SL: Model izdelka		TOPCLEAN BATA 1500
DE Hersteller | EN Manufacturer | PL Producent | CZ Výrobce | FR Fabricant | IT Produttore | ES Fabricante | HU Termelő | DA Producent | FI Valmistaja | NL Producent | NO Produsent | SE Tillverkare | PT Fabricante | SK Výrobca | BG Производител | EL Κατασκευαστής | HR Proizvođač | LT Gamintojas | RO Producător | SL Proizvajalec		expondo Polska sp. z o.o. sp. k.
DE Anschrift des Herstellers | EN Manufacturer Address | PL Adres producenta | CZ Adresa výrobce | FR Adresse du fabricant | IT Indirizzo del produttore | ES Dirección del fabricante | HU A gyártó címe | DA Producentens adresse | FI Valmistajan osoite | NL Adres producent | NO Produsentens adresse | SE Tillverkarens adress | PT Endereço do fabricante | SK Adresa výrobcu | BG Адрес на производителя | EL: Διεύθυνση κατασκευαστή | HR Adresa proizvođača | LT Gamintojo adresas | RO Adresa producătorului | SL Naslov proizvajalca		ul. Nowy Kisielin – Innowacyjna 7, 66-002 Zielona Góra | Poland, EU

Este Manual do Utilizador foi traduzido através de tradução automática. Envidámos todos os esforços para garantir que a tradução seja precisa, mas tenha em atenção que as traduções automáticas não são perfeitas e não se destinam a substituir os tradutores humanos. A versão oficial do Manual do Utilizador está em inglês. Quaisquer diferenças entre a versão traduzida e o original em inglês não têm valor jurídico vinculativo. Se tiver alguma dúvida sobre a precisão da tradução, consulte a versão em inglês, que constitui a referência oficial. Versões em outros idiomas estão disponíveis mediante solicitação através de [e-mail].

Dados técnicos

Descrição do parâmetro	Valor do parâmetro
Nome do produto	Máquina de limpeza de pavimentos
Modelo	TOPCLEAN BATA 1500
Tensão [V]	24
Tipo de alimentação	12 V / 38 A
Eficiência de limpeza [ m2/h ]	1500
Largura do rodo [mm]	580
Depósito de água limpa [L]	15
Depósito de água suja [L]	22
Motor da escova [W]	400
Motor do aspirador [W]	550
Classe de proteção IP	IPX3
Dimensões [largura * comprimento * altura; mm]	470*720*1200
Peso [kg]	60,65

Descrição

Este produto foi concebido para remover a sujidade, mesmo a mais resistente, sendo amplamente utilizado na limpeza de pavimentos em supermercados, armazéns, concessionários automóveis ou mesmo museus.

O utilizador é responsável por quaisquer danos resultantes de uma utilização não intencional do dispositivo.

Utilização

Painel de controlo

A. Botão de ativação da escova: prima o botão para ligar (I) ou desligar o motor da escova (O)
B. Botão de ativação da sucção: prima o botão para ligar (I) ou desligar o motor de sucção (O)

C. Interruptor de chave: rode a chave para ligar a máquina (no sentido horário) ou desligá-la (no sentido anti-horário)

Limpeza e manutenção

Instruções básicas

1. Embora a máquina tenha sido concebida para ser resistente à humidade, em condições normais de utilização, certifique-se de que não entra água nos componentes elétricos, para evitar curto-circuitos ou choques elétricos. Evite que a água ou o detergente entrem em contacto com a ficha de alimentação ou com os circuitos do corpo da máquina.
2. Não tente desmontar a máquina por conta própria. Se o motor ou o circuito estiverem com defeito, contacte-nos ou um revendedor autorizado para reparações.
3. Não aplique força excessiva. Utilize as pegas de plástico, as alavancas e os botões de controlo com cuidado para evitar danos desnecessários.
4. Após cada utilização, esvazie os depósitos de água limpa e de esgoto e limpe o depósito de esgoto e as tubagens para evitar obstruções.

5. Limpe o rodo após cada utilização e seque-o com um pano macio.

6. Se a máquina for armazenada durante um período prolongado, carregue a bateria regularmente para preservar a sua vida útil.

Manutenção da bateria

1. Evite colocar a bateria num local completamente fechado; esta deve ficar num espaço ventilado.
2. Para prolongar a vida útil da bateria, recarregue-a imediatamente quando o nível de carga estiver baixo. Evite armazenar a bateria com carga baixa ou nula durante períodos prolongados, pois isso pode causar danos.
3. O intervalo de temperatura de funcionamento admissível para a bateria é de -15 °C a 50 °C, sendo que a vida útil ideal é alcançada entre 20 °C e 25 °C.
4. Esta é uma bateria selada que não requer manutenção, exigindo cuidados mínimos. No caso de baterias integradas num sistema de carga flutuante, recomenda-se registar mensalmente a tensão de carga flutuante do sistema e a temperatura ambiente. Registe a tensão de carga flutuante de cada bateria a cada seis meses e, caso se verifiquem discrepâncias significativas, efetue uma carga equilibrada anual. Além disso, realize um teste de descarga de capacidade sem exceder 50% da capacidade nominal.
5. Recarregue as baterias descarregadas o mais rapidamente possível, uma vez que os atrasos podem dificultar a recarga. No caso de baterias em armazenamento de longa duração, recarregue-as pelo menos uma vez por ano.
6. Se a bateria apresentar sinais anormais, tais como invólucro rachado, danos ou fugas, inspecione-a minuciosamente e substitua-a, se necessário.

Precauções relativas à bateria

1. Mantenha a bateria afastada de faíscas e chamas para evitar o risco de explosão.
2. Limpe a bateria com um pano húmido; a utilização de um pano seco ou sintético pode gerar eletricidade estática, o que pode potencialmente provocar uma explosão.
3. Evite utilizar solventes como incenso, água com gás, perfume, gasolina, gasóleo ou outros produtos de limpeza orgânicos solúveis, uma vez que podem danificar a tampa da bateria e causar fugas, incêndio ou fumo.
4. Não desmonte a bateria. Se o ácido sulfúrico entrar em contacto com a pele ou com a roupa, lave imediatamente com água. Em caso de contacto com os olhos, lave com água e procure assistência médica imediatamente.
5. Ao inspecionar ou efetuar a manutenção das baterias, use luvas de borracha, botas e outro equipamento de proteção para evitar choques elétricos.
6. Evite instalar a bateria perto de fontes de calor.

Eliminação de dispositivos usados

Não eliminar este aparelho nos sistemas de resíduos urbanos. Entregue-o a um ponto de reciclagem e recolha de aparelhos elétricos e eletrodomésticos. Verifique o símbolo no produto, no manual de instruções e na embalagem. Os plásticos utilizados na construção do dispositivo podem ser reciclados de acordo com as respetivas marcações. Ao optar por reciclar, está a dar um contributo significativo para a proteção do nosso ambiente.

Contactar as autoridades locais para obter informações sobre as instalações de reciclagem locais.

Diagrama de montagem e peças

1. Armário elétrico

Número da peça	Descrição	Quantidade
1	Assento em alumínio	2
2	Placa de pressão da alavanca de comando	1
3	Caixa de controlo	1
4	Biela em alumínio	1
5	Haste de alumínio 350	1
6	Alavanca de comando	1
7	Parafuso hexagonal M8 * 20 em aço inoxidável	4
8	Porca autoblocante M8 em aço inoxidável	4
9	Arruela de pressão M8	4
10	Arruela plana 8* 16 * 1,5 em aço inoxidável	10
11	Parafuso hexagonal M8 * 20 em aço inoxidável	6

2. Depósito de recuperação

Número da peça	Descrição	Quantidade
1	Tanque de esgoto	1
2	Parafuso hexagonal M8*20 em aço inoxidável	2
3	Tubo de esgoto 25*1200	1
4	Tampa do tanque de água	1
5	Arruela de mola M8	2
6	Arruela plana 8* 16*1,5 em aço inoxidável	2
7	Tubo de sucção de sujidade 25*1400	1
8	Tubo de esgoto 25*400	1

3. Tanque de solução

Número da peça	Descrição	Quantidade
1	Tanque de água limpa 350	1
2	Tampa de enchimento	1

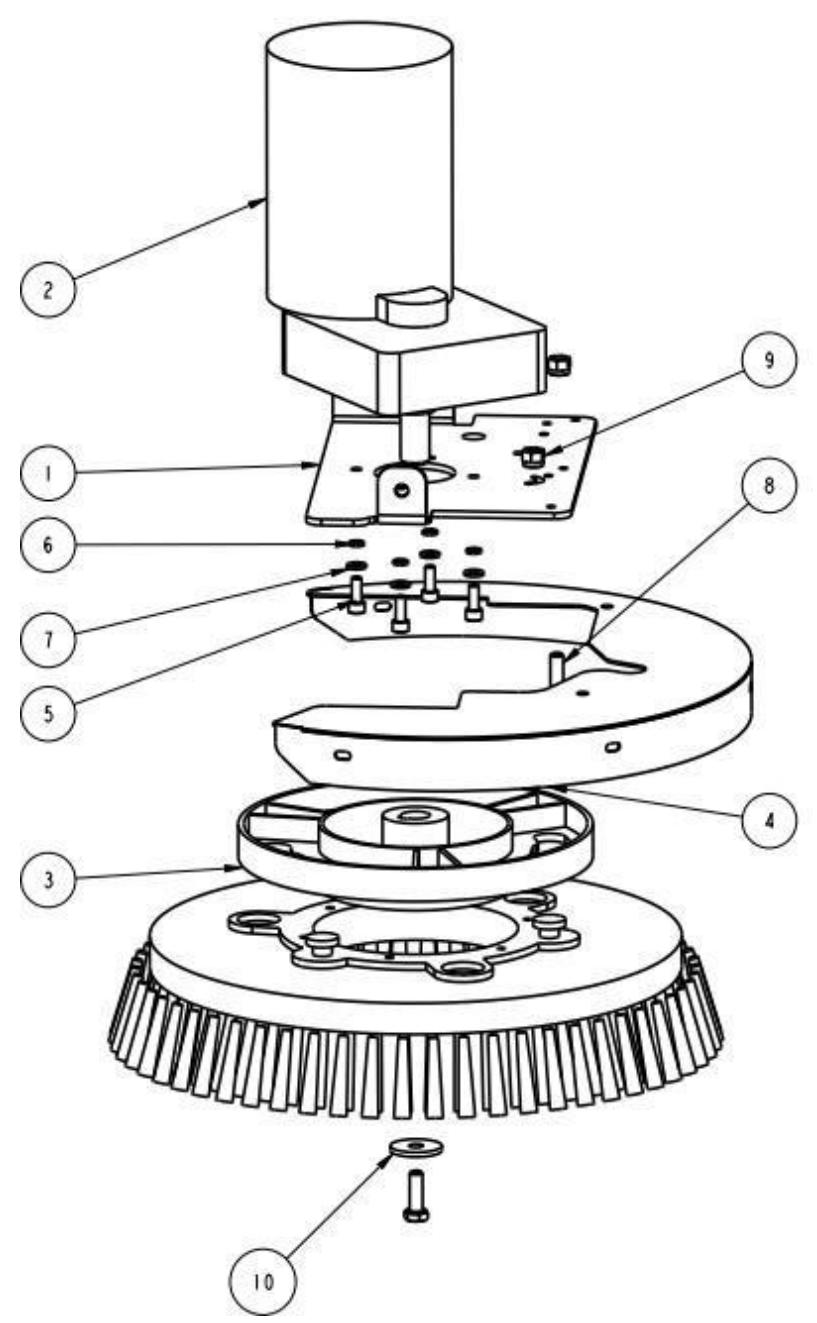

4. Bocal

Número da peça	Descrição	Quantidade
1	Placa de montagem do motor do disco de escovas	1
2	Motor do disco de escovas 350	1
3	Fivela do pino do disco de escovas	1
4	Proteção do disco de escovas	1
5	Parafuso de cabeça sextavada M6 * 16 em aço inoxidável	4
6	Arruela de mola M6 em aço inoxidável	4
7	Arruela plana Φ 6* Φ 12 * 1 em aço inoxidável	4
8	Parafuso sextavado M8 * 20 em aço inoxidável	3
9	Porca autoblocante M8 em aço inoxidável	2
10	Junta grande M8*32*3	1

5. Estrutura

Número da peça	Descrição	Quantidade
1	Estrutura de base 350	1
2	Camada do motor de absorção de água	1
3	Motor de sucção 24 V, 500 W, tampa terminal de duas camadas, saída de ar inferior com bocal	1
4	Biela de recolha 350	1
5	Parafuso de cabeça sextavada M8 * 20, aço inoxidável	2
6	Porca autoblocante M8 em aço inoxidável	7
7	Parafuso de cabeça sextavada M6 * 16 em aço inoxidável	2
8	Porca M6 em aço inoxidável	2
9	Parafuso hexagonal M8 * 20 em aço inoxidável	4
10	Arruela elástica M8	3
11	Manga de cobre Φ 8*Φ 12*9	2
12	Arruela plana Φ 8*Φ 16*1,5 em aço inoxidável	8

6. Estrutura de suporte

Número da peça	Descrição	Quantidade
1	Suporte superior do suporte de sucção	1
2	Suporte de ligação do suporte de sucção 350	1
3	Manga de cobre 6* 10*6	2
4	Parafuso hexagonal exterior M6 * 25 em aço inoxidável	2
5	Porca M6 em aço inoxidável	2
6	Arruela elástica M6 em aço inoxidável	2
7	Arruela plana 6* 12 * 1 em aço inoxidável	4
8	Parafuso de cabeça cilíndrica com encaixe hexagonal M5 * 16	2
9	Arruela plana 5* 10 * 1 em aço inoxidável	2
10	Rodízios de 1 polegada	1
11	Porca M3	1

7. Raspador

Número da peça	Descrição	Quantidade
1	Faixa de borracha dianteira 350	1
2	Faixa de borracha traseira 350	1
3	Faixa de sução posterior 350	1
4	Faixa de pressão antes do rastelo de sução 350	1
5	Corpo principal do rastelo de sução 350	1
6	Parafuso de cabeça cruzada M5 * 25	6
7	Porca autoblocante M5 em aço inoxidável	6
8	Arruela plana 6 * 18 * 1,5 em aço inoxidável	6

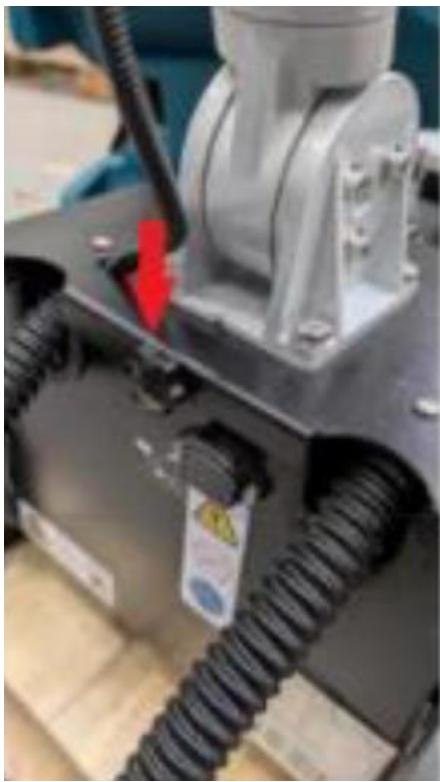

8. Instruções de ligação das baterias

Nota!!! É necessário ligar as baterias antes de as utilizar pela primeira vez. Siga as instruções abaixo:

1. Primeiro, é necessário levantar o depósito de água. Este não está fixado ao aparelho de forma alguma.

1. Em seguida, o parafuso preto deve ser completamente desaparafusado.

1. Depois, é necessário abrir a tampa superior e localizar os dois conectores.

1. Por fim, é necessário ligar estes dois conectores e fechar tudo na ordem inversa.
