Typ produktu	Profesionální pračka
Značka	Ulsonix
Model	TOPCLEAN BATA 1500
Prací kapacita	15 kg
Elektrické napájení	220-240 V ~ 50 Hz
Jmenovitý výkon	2200 W
Typ bubnu	Buben z nerezové oceli
Materiál vany	Nerezová ocel
Počet programů	16 pracích programů
Maximální rychlost odstřeďování	1400 ot/min
Displej	LED displej s indikací času
Rozměry (Š × V × H)	70 × 85 × 77 cm
Čistá hmotnost	112 kg
Hladina hluku	60 dB (praní) / 75 dB (odstřeďování)
Bezpečnostní systém	Dětská pojistka a automatické zastavení při otevřených dveřích
Údržba a čištění	Pravidelné čištění filtru na vlákna a zásuvky na prací prostředek
Náhradní díly	K dispozici na vyžádání u výrobce
Záruka	2 roky
Obecné informace	Uživatelská příručka o 255 stránkách dodávaná se strojem

Často kladené otázky - TOPCLEAN BATA 1500 Ulsonix

Jak správně nainstalovat pračku?

Umístěte stroj na stabilní a rovný povrch. Pomocí vodováhy vyrovnejte nožky. Před prvním použitím odstraňte přepravní šrouby.

Jaká je doporučená kapacita prádla?

Maximální náplň je 15 kg pro optimální praní. Nikdy tento limit nepřekračujte, aby nedošlo k přehřátí motoru a špatnému odstřeďování.

Jaký prací prostředek použít?

Používejte prací prostředek vhodný pro profesionální pračky. Dodržujte doporučené dávkování na obalu a upřednostňujte přípravky s nízkou pěnivostí.

Jak vyčistit filtr na vlákna?

Otevřete spodní panel, vyjměte filtr otočením rukojeti doleva. Opláchněte jej pod tekoucí vodou a po osušení jej vraťte zpět. Tuto operaci provádějte každé 2 týdny.

Co dělat, když se na displeji zobrazí chybový kód?

Podívejte se do části o chybových kódech v návodu. Většina chyb signalizuje problém s vypouštěním nebo nadměrné vibrace. Po kontrole možných příčin stroj restartujte.

Jak pečovat o těsnění dveří?

Pravidelně čistěte gumové těsnění vlhkým hadříkem. Zkontrolujte, zda v záhybech těsnění nezůstaly žádné předměty, aby nedošlo k úniku vody.

Lze v této pračce prát boty?

Ano, díky kapacitě 15 kg, ale vložte je do pracího sáčku a použijte šetrný program se sníženou rychlostí odstřeďování.

Jak snížit hluk při odstřeďování?

Ujistěte se, že je pračka dokonale vyrovnaná a prádlo je rovnoměrně rozloženo v bubnu. Použijte program snadné žehlení pro snížení odstřeďování.

Co dělat, když pračka nevypouští vodu?

Zkontrolujte, zda není vypouštěcí hadice ohnutá nebo ucpaná. Vyčistěte filtr na vlákna umístěný ve spodní části pračky. Pokud problém přetrvává, kontaktujte zákaznický servis.

Jak aktivovat dětskou pojistku?

Současně stiskněte tlačítka Teplota a Odstřeďování na 3 sekundy. Kontrolka signalizuje, že je funkce aktivní. Opakováním operace ji deaktivujete.

NÁVOD K OBSLUZE TOPCLEAN BATA 1500 Ulsonix

Tento uživatelský manuál byl přeložen pomocí strojového překladu. Vynaložili jsme veškeré úsilí, abychom zajistili přesnost překladu, ale upozorňujeme, že automatické překlady nejsou dokonalé a nemají nahradit lidské překladatele. Oficiální verze uživatelského manuálu je v angličtině. Jakékoli rozdíly mezi přeloženou verzí a původním anglickým zněním nejsou právně závazné. Máte-li jakékoli dotazy ohledně přesnosti překladu, říd'te se prosím anglickou verzí, která je oficiálním zdrojem. Další jazykové verze jsou k dispozici na vyžádání na adrese [e-mail].

Technické údaje

Popis parametru	Hodnota parametru
Název výrobku	Podlahový čistič
Model	TOPCLEAN BATA 1500
Napětí [V]	24
Typ baterie	12 V / 38 A
Účinnost čištění [m2/h]	1500
Šířka stěrky [mm]	580
Nádrž na čistou vodu [l]	15
Nádrž na špinavou vodu [l]	22
Motor kartáče [W]	400
Motor sacího zařízení [W]	550
Třída ochrany IP	IPX3
Rozměry [šířka × délka × výška; mm]	470 × 720 × 1200
Hmotnost [kg]	60,65

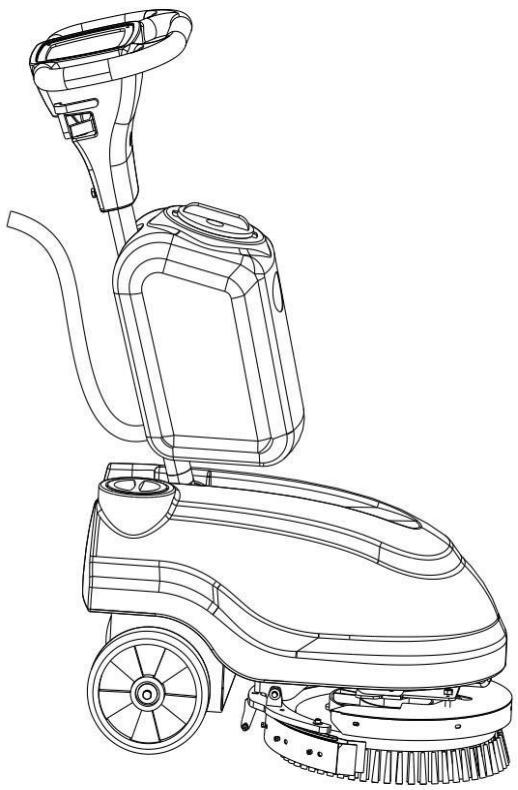

Popis zařízení

Tento výrobek je určen k odstraňování nečistot, a to i těch nejodolnějších, a je široce využíván k úklidu podlah v supermarketech, skladech, autosalonech či dokonce v muzeích.

Za škody vzniklé v důsledku nesprávného použití zařízení nese odpovědnost uživatel.

Činnost

Ovládací panel

A. Tlačítko spínače kartáče: Stisknutím spínače zapnete (I) nebo vypnete motor kartáče (O)

B. Tlačítko spínače sání: Stisknutím spínače zapnete (I)nebo vypnete motor sání (O)

C. Klíčový spínač: Otočením klíče zapnete stroj (otočením ve směru hodinových ručiček) nebo vypnete (otočením proti směru hodinových ručiček).

ČISTĚNÍ A ÚDRŽBA

Základní pokyny

1. Ačkoli je přístroj navržen tak, aby odolával vlhkosti, při běžném používání dbejte na to, aby se voda nedostala do elektrických součástí, a zabránili jste tak zkratům nebo úrazu elektrickým proudem. Zabraňte kontaktu vody nebo čisticích prostředků s napájecí zástrčkou nebo obvody v těle přístroje.
2. Nepokoušejte se přístroj rozebírat sami. Pokud je motor nebo obvod vadný, obraťte se na nás nebo na autorizovaného prodejce s žádostí o opravu.
3. Nepoužívejte nadměrnou sílu. S plastovými rukojeťmi, pákami a ovládacími tlačítky zacházejte šetrně, abyste předešli zbytečnému poškození.
4. Po každém použití vyprázdněte nádrž na čistou vodu i nádrž na odpadní vodu a vyčistěte nádrž na odpadní vodu a potrubí, abyste předešli ucpání.
5. Po každém použití vyčistěte stěrku a osušte ji měkkým hadříkem.
6. Pokud je stroj delší dobu uskladněn, pravidelně dobíjejte baterii, abyste zachovali její životnost.

Údržba baterie

1. Nevystavujte baterii v zcela uzavřeném prostoru; měla by být umístěna na větraném místě.
2. Chcete-li prodloužit životnost baterie, dobíjejte ji včas, jakmile je její stav nízký. Vyhněte se dlouhodobému skladování baterie s nízkým nebo nulovým stavem nabití, protože by to mohlo vést k jejímu poškození.
3. Přípustný rozsah provozních teplot baterie je -15 °C až 50 °C, přičemž optimální životnost je dosažena při teplotách 20 °C až 25 °C.
4. Jedná se o bezúdržbovou hermeticky uzavřenou baterii, která vyžaduje minimální péči. U baterií v systému udržovacího nabíjení se doporučuje každý měsíc zaznamenávat napětí udržovacího nabíjení a okolní teplotu. Každých šest měsíců zaznamenejte napětí udržovacího nabíjení každé baterie a v případě výrazných odchylek provedte jednou ročně vyrovnávací nabíjení. Dále provedte test vybití na kapacitu, aniž byste překročili 50 % jmenovité kapacity.
5. Vybitá akumulátory dobíjejte co nejdříve, protože zpoždění může dobíjení zkomplikovat. U akumulátorů při dlouhodobém skladování provádějte dobíjení alespoň jednou ročně.
6. Pokud baterie vykazuje neobvyklé známky, jako je prasklý plášť, poškození nebo únik, důkladně ji zkontrolujte a v případě potřeby baterii vyměňte.

Bezpečnostní opatření týkající se baterií

1. Uchovávejte baterii mimo dosah jisker a otevřeného ohně, abyste předešli riziku výbuchu.
2. Baterii čistěte vlhkým hadříkem; použití suchého nebo syntetického hadříku může vyvolat statickou elektřinu, což může vést k výbuchu.
3. Nepoužívejte rozpouštědla, jako jsou kadidlo, kolová voda, parfém, benzín, nafta nebo jiné rozpustné organické čisticí prostředky, protože mohou poškodit kryt baterie a způsobit únik, požár nebo kouř.
4. Baterii nerozebírejte. Pokud se kyselina sírová dostane do kontaktu s pokožkou nebo oděvem, okamžitě ji opláchněte vodou. V případě zasažení očí je vypláchněte vodou a neprodleně vyhledejte lékařskou pomoc.
5. Při kontrole nebo údržbě baterií noste gumové rukavice, holínky a další ochranné pomůcky, abyste předešli úrazu elektrickým proudem.
6. Vyhněte se instalaci baterie v blízkosti jakýchkoli zdrojů tepla.

Likvidace použitých zařízení

Toto zařízení nevyhazujte do komunálního odpadu. Odevzdejte jej do sběrného místa pro recyklaci elektrických a elektronických zařízení. Zkontrolujte symbol na výrobku, v návodu k použití a na obalu. Plasty použité při výrobě zařízení lze recyklovat podle jejich označení. Rozhodnutím pro recyklaci významně přispíváte k ochraně životního prostředí.

Informace o místním recyklačním zařízení získáte u místních úřadů.

Schéma sestavení a součástek

1. Elektrická skřín

Číslo dílu	Popis zařízení	Počet
1	Hliníkové sedlo	2
2	Tlačná deska ovládací páky	1
3	Ovládací skříňka	1
4	Hliníková ojnice	1
5	Hliníková tyč 350	1
6	Ovládací páka	1
7	Šestihranná M8 * 20 z nerezové oceli	4
8	Samosvorná matice M8 z nerezové oceli	4
9	Pružná podložka M8	4
10	Plochá podložka Φ 8* Φ 16 * 1,5 z nerezové oceli	10
11	Šestihranná M8 * 20 z nerezové oceli	6

2. Sběrná nádrž

Číslo dílu	Popis zařízení	Počet
1	Odpadní nádrž	1
2	Šestihranný šroub M8*20 z nerezové oceli	2
3	Odpadní potrubí 25*1200	1
4	Víko nádržky na vodu	1
5	Pružná podložka M8	2
6	Plochá podložka 8* 16*1,5 z nerezové oceli	2
7	Sací potrubí na nečistoty 25*1400	1
8	Odpadní potrubí 25 × 400	1

3. Nádrž na roztok

Číslo dílu	Popis zařízení	Počet
1	Nádrž na čistou vodu 350	1
2	Plnicí uzávěr	1

4. Hrot

Číslo dílu	Popis zařízení	Počet
1	Montážní deska motoru kartáčového kotouče	1
2	Motor kartáčového kotouče 350	1
3	Spojovací čep kartáčového kotouče	1
4	Kryt kartáčového kotouče	1
5	Šroub s šestihrannou hlavou M6 × 16 z nerezové oceli	4
6	Pružná podložka M6 z nerezové oceli	4
7	Plochá podložka Φ 6*Φ 12*1 z nerezové oceli	4
8	Šestihranná matice M8*20 z nerezové oceli	3
9	Samosvorná matice M8 z nerezové oceli	2
10	Velké těsnění M8*32*3	1

5. Rám

Číslo dílu	Popis zařízení	Počet
1	Základní rám 350	1
2	Vrstva motoru pohlcující vodu	1
3	Sací motor 24 V, 500 W, dvouvrstvý koncový kryt, spodní výstup vzduchu s tryskou	1
4	Spojovací tyč sání 350	1
5	Šestihranná šroub M8 * 20 z nerezové oceli	2
6	Samosvorná matice M8 z nerezové oceli	7
7	Šroub s vnitřním šestihranem M6 * 16 z nerezové oceli	2
8	Matice M6 z nerezové oceli	2
9	Šestihranná šroub M8 * 20 z nerezové oceli	4
10	Pružná podložka M8	3
11	Měděná objímka 8 × 12 × 9	2
12	Plochá podložka 8 × 16 × 1,5 z nerezové oceli	8

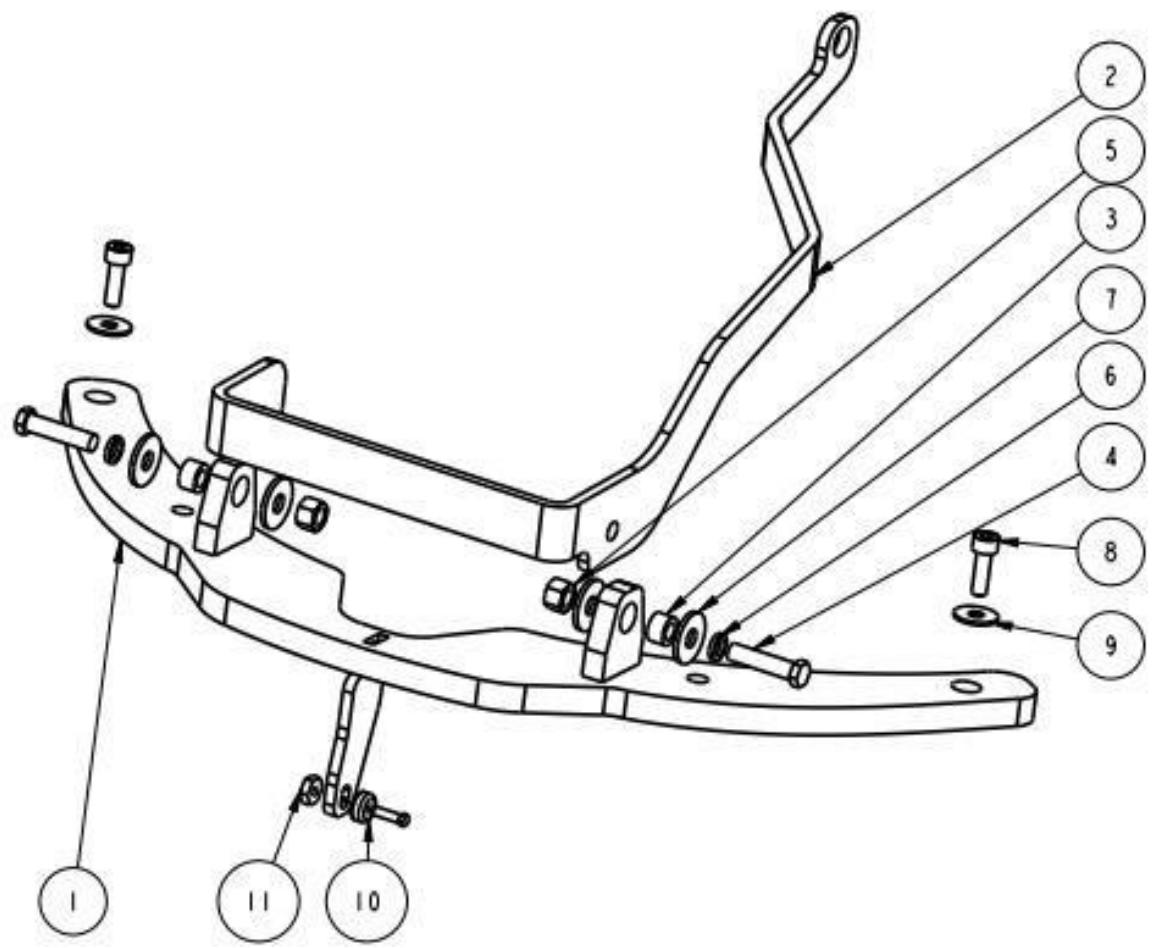

6. Nosný rám

Číslo dílu	Popis zařízení	Počet
1	Horní podpěra sacího stojanu	1
2	Spojovací konzola sacího stojanu 350	1
3	Měděná objímka 6 × 10 × 6	2
4	Vnější šestihranný šroub M6 * 25 z nerezové oceli	2
5	Matice M6 z nerezové oceli	2
6	Pružná podložka M6 z nerezové oceli	2
7	Plochá podložka 6* 12 * 1 z nerezové oceli	4
8	Šroub s válcovou hlavou a šestihranným vnitřním klíčem M5 * 16	2
9	Plochá podložka 5* 10 * 1 z nerezové oceli	2
10	Kolečka 1 palec	1
11	Matice M3	1

7. Stěrka

Číslo dílu	Popis zařízení	Počet
1	Přední gumový pás 350	1
2	Zadní gumový pás 350	1
3	Pás za sacím rámem 350	1
4	Přitlačovací pás před sacím rámem 350	1
5	Hlavní těleso sacího rámu 350	1
6	Šroub s křížovou hlavou M5 * 25	6
7	Samosvorná matice M5 z nerezové oceli	6
8	Plochá podložka Φ 6 * 18 * 1,5 z nerezové oceli	6

8. Návod k připojení baterií

Poznámka!!! Před prvním použitím je nutné baterie připojit. Postupujte podle následujících pokynů:

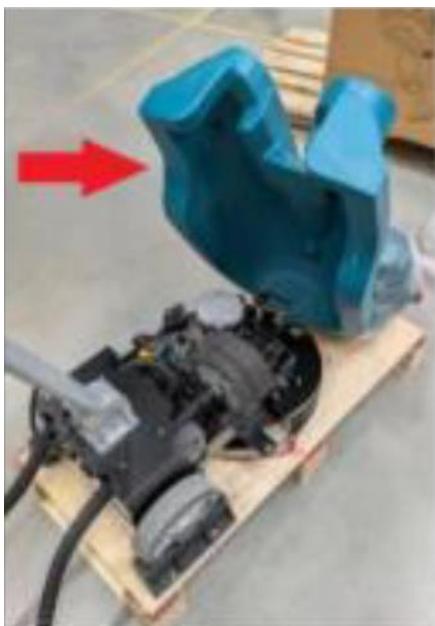

1. Nejprve je třeba zvednout nádrž na vodu. Není k zařízení nijak připevněna.

1. Poté je třeba zcela odšroubovat černý šroub.

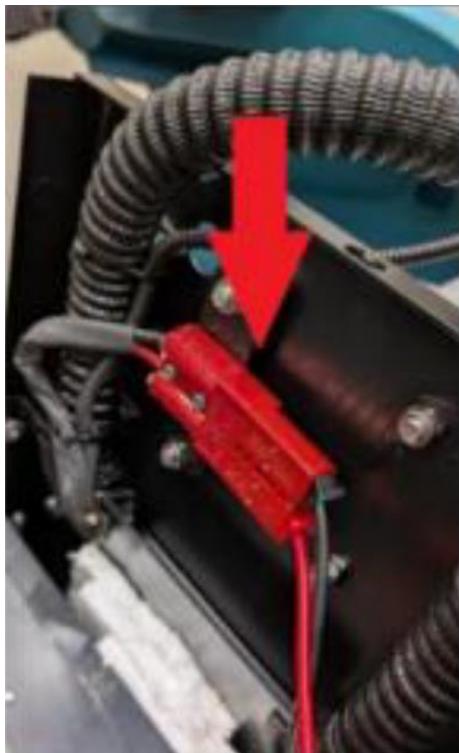

1. Dále je třeba otevřít horní kryt a najít dva konektory.

1. Poté je třeba tyto dva konektory propojit a vše uzavřít v opačném pořadí.
