HASZNÁLATI ÚTMUTATÓ TOPCLEAN BATA 1500 Ulsonix

Ezt a felhasználói kézikönyvet gépi fordítás segítségével fordítottuk le. Minden tőlünk telhetőt megtettünk annak érdekében, hogy a fordítás pontos legyen, de kérjük, vegye figyelembe, hogy az automatizált fordítások nem tökéletesek, és nem hivatottak helyettesíteni az emberi fordítókat. A felhasználói kézikönyv hivatalos változata angol nyelvű. A fordított változat és az eredeti angol szöveg közötti esetleges eltérések jogilag nem kötelező érvényűek. Ha bármilyen kérdése van a fordítás pontosságával kapcsolatban, kérjük, az angol nyelvű változatot vegye alapul, amely a hivatalos hivatkozási alap. További nyelvi változatok kérésre elérhetők a [e-mail] címen.

Műszaki adatok

Paraméter leírása	Paraméter értéke
Precíziós mérleg	Padló súroló
Modell	TOPCLEAN BATA 1500
Feszültség [V]	24
Elemtípus	12 V / 38 A
Tisztítási teljesítmény [m2/h]	1500
Törlőszélesség [mm]	580
Tiszta víztartály [L]	15
Szennyezett víztartály [L]	22
Kefe motor [W]	400
Szívómotor [W]	550
IP védelmi osztály	IPX3
Méretek [szélesség * hossz * magasság; mm]	470*720*1200
Súly [kg]	60,65

A készülék leírása

Ez a termék a szennyeződések – akár a legmakacsabbak – eltávolítására lett kifejlesztve, és széles körben használják szupermarketek, raktárak, autókereskedések, sőt múzeumok padlóinak tisztítására is.

A felhasználó felelős a készülék rendeltetéstől eltérő használatából eredő bármilyen kárért.

Tevékenység

Kezelőpanel

A. Kefe bekapcsoló gomb: Nyomja meg a gombot a kefe motorjának be- (I) vagy kikapcsolásához (O)
B. Szívómotor bekapcsoló gomb: Nyomja meg a gombot a szívómotor be- (I)vagy kikapcsolásához (O)
C. Kulcsos kapcsoló: Forgassa el a kulcsot a gép bekapcsolásához (jobbra forgatva) vagy kikapcsolásához (balra forgatva)

Tisztítás és karbantartás

Alapvető használati utasítás

1. Bár a készülék nedvességálló kialakítású, normál használat során ügyeljen arra, hogy víz ne kerüljön az elektromos alkatrészekbe, hogy elkerülje a rövidzárlatot vagy az áramütést. Kerülje el, hogy víz vagy tisztítószer érintkezzen a hálózati csatlakozóval vagy a készülék áramköreivel.
2. Ne próbálja meg saját kezüleg szétszerelni a gépet. Ha a motor vagy az áramkör meghibásodott, javítás céljából vegye fel velünk a kapcsolatot, vagy forduljon egy hivatalos forgalmazóhoz.
3. Ne alkalmazzon túlzott erőt. A műanyag fogantyúkat, karokat és vezérlőgombokat óvatosan kezelje, hogy elkerülje a felesleges károsodásokat.
4. Minden használat után ürítse ki a tiszta- és szennyvíztartályokat, és tisztítsa meg a szennyvíztartályt és a csővezetékeket az eltömődések elkerülése érdekében.

5. Minden használat után tisztítsa meg a gumibetétet, és puha ruhával törölje szárazra.

6. Ha a gépet hosszabb ideig tárolja, rendszeresen töltse fel az akkumulátort az élettartam megőrzése érdekében.

Az akkumulátor karbantartása

1. Kerülje az akkumulátor teljesen zárt térben való elhelyezését; szellőző helyen kell tárolni.
2. Az akkumulátor élettartamának meghosszabbítása érdekében azonnal töltse fel, ha az akkumulátor töltöttségi szintje alacsony. Kerülje az akkumulátor hosszabb ideig tartó alacsony vagy nulla töltöttségi szintű tárolását, mivel ez károsodáshoz vezethet.
3. Az akkumulátor megengedett üzemi hőmérséklet-tartománya -15 °C és 50 °C között van, az optimális élettartam 20 °C és 25 °C között érhető el.
4. Ez egy karbantartásmentes, zárt akkumulátor, amely minimális gondozást igényel. Az állandó töltésű rendszerben működő akkumulátorok esetében ajánlott havonta rögzíteni a rendszer állandó töltési feszültségét és a környezeti hőmérsékletet. Félévente jegyezze fel az egyes akkumulátorok állandó töltési feszültségét, és amennyiben jelentős eltéréseket tapasztal, évente végezzen kiegyenlítő töltést. Ezen felül végezzen kapacitás-kisütési tesztet úgy, hogy ne lépje túl a névleges kapacitás 50%-át.
5. A lemerült akkumulátorokat a lehető leghamarabb töltse fel, mivel a késlekedés megnehezítheti az újratöltést. Hosszú távon tárolt akkumulátorok esetében legalább évente egyszer töltse fel őket.
6. Ha az akkumulátor rendellenes jeleket mutat, például repedt burkolatot, sérülést vagy szivárgást, alaposan vizsgálja meg, és szükség esetén cserélje ki az akkumulátort.

Az akkumulátorral kapcsolatos óvintézkedések

1. Az akkumulátort tartsa távol szikráktól és nyílt lángtól a robbanásveszély elkerülése érdekében.
2. Az akkumulátort nedves ruhával tisztítsa meg; száraz vagy szintetikus ruha használata statikus elektromosságot kelthet, ami robbanáshoz vezethet.
3. Kerülje az olyan oldószerek használatát, mint a tömjén, a szénsavas víz, a parfüm, a benzin, a dízel vagy más oldható szerves tisztítószerek, mivel ezek károsíthatják az akkumulátor burkolatát, és szivárgást, tüzet vagy füstölést okozhatnak.
4. Ne szerelje szét az akkumulátort. Ha kénsav kerül a bőrre vagy a ruházatra, azonnal öblítse le vízzel. Szembe kerülés esetén öblítse ki vízzel, és haladéktalanul forduljon orvoshoz.
5. Az akkumulátorok ellenőrzése vagy karbantartása során viseljen gumikesztyűt, gumicsizmát és egyéb védőfelszerelést az áramütés elkerülése érdekében.
6. Kerülje az akkumulátor hőforrások közelében történő elhelyezését.

A használt készülékek ártalmatlanítása

Ne dobja ezt a készüléket a háztartási hulladékgyűjtőbe. Adja le egy elektromos és elektronikus készülékek újrahasznosítási és begyűjtési pontján. Ellenőrizze a terméken, a használati utasításban és a csomagoláson található szimbólumot. A készülék gyártásához felhasznált műanyagok a jelöléseknek megfelelően újrahasznosíthatók. Az újrahasznosítás mellett döntve jelentősen hozzájárul a környezet védelméhez.

A helyi újrahasznosító létesítményekkel kapcsolatos információkért forduljon a helyi hatóságokhoz.

Szerelési és alkatrészrajz

1. Elektromos szekrény

Alkatrész száma	A készülék leírása	Mennyiség
1	Alumínium ülés	2
2	Működtetőkar nyomólemez	1
3	Vezérlődoboz	1
4	Alumínium összekötő rúd	1
5	Alumínium rúd 350	1
6	Működtető kar	1
7	M8 * 20-as hatlapfejű rozsdamentes acél	4
8	M8-as önzáró anya rozsdamentes acél	4
9	M8-as rugós alátét	4
10	Lapos alátét Φ 8* Φ 16 * 1,5 rozsdamentes acél	10
11	M8 * 20-as hatlapfejű rozsdamentes acél	6

2. Visszanyerő tartály

Alkatrész száma	A készülék leírása	Mennyiség
1	Fenékvíz-tartály	1
2	M8*20-as hatlapfejű rozsdamentes acél csavar	2
3	Szennyvízcső Φ 25*1200	1
4	Víztartály fedője	1
5	M8-as rugós alátét	2
6	Lapos alátét Φ 8*Φ 16*1,5 rozsdamentes acél	2
7	Szennyeződés-elszívó cső Φ 25*1400	1
8	Szennyvízcső Φ 25*400	1

3. Oldattartály

Alkatrész száma	A készülék leírása	Mennyiség
1	Tiszta víztartály 350	1
2	Töltőfedél	1

1. Orr

Alkatrész száma	A készülék leírása	Mennyiség
1	Kefe-tárcsa motor rögzítőlemez	1
2	Kefe-tárcsa motor 350	1
3	Kefe-tárcsa rögzítőcsap	1
4	Kefe-tárcsa védőburkolat	1
5	M6 * 16-os hatlapfejű csavar rozsdamentes acélból	4
6	Rugós alátét M6 rozsdamentes acél	4
7	Lapos alátét Φ 6* Φ 12 * 1 rozsdamentes acél	4
8	Hatszögletű M8 * 20 rozsdamentes acél	3
9	Önrögzítő anya M8 rozsdamentes acél	2
10	Nagy tömítés M8*32*3	1

5. Váz

Alkatrész száma	A készülék leírása	Mennyiség
1	Alapkeret 350	1
2	Vízfelvevő motorréteg	1
3	Szívómotor 24 V, 500 W, kétrétegű végfedél, alsó levegőkimenet fúvókával	1
4	Felvevő összekötő rúd 350	1
5	Hatszögletű M8 * 20 rozsdamentes acél	2
6	Öngeretes anya M8 rozsdamentes acél	7
7	Hatszögletű belső menetes csavar M6 * 16 rozsdamentes acél	2
8	Anya M6 rozsdamentes acél	2
9	Hatszögletű M8 * 20 rozsdamentes acél	4
10	Rugós alátét M8	3
11	Réz hüvely Φ 8*Φ 12*9	2
12	Lapos alátét Φ 8*Φ 16*1,5 rozsdamentes acél	8

6. Segédkeret

Alkatrész száma	A készülék leírása	Mennyiség
1	Szívóállvány felső tartója	1
2	Szívóállvány összekötő konzol 350	1
3	Réz hüvely 6* 10*6	2
4	Külső hatlapfejű csavar M6 * 25 rozsdamentes acél	2
5	Anyacsavar M6 rozsdamentes acél	2
6	Rugós alátét M6 rozsdamentes acél	2
7	Lapos alátét 6* 12 * 1 rozsdamentes acél	4
8	M5 * 16 hengeres fejű hatlapfejű csavar	2
9	Lapos alátét 5* 10 * 1 rozsdamentes acél	2
10	Görgők 1 inch	1
11	M3 anya	1

7. Törlő

Alkatrész száma	A készülék leírása	Mennyiség
1	Első gumiszalag 350	1
2	Hátsó gumiszalag 350	1
3	Szívószalag utáni szalag 350	1
4	Szívószalag előtti nyomószalag 350	1
5	Szívószalag főtest 350	1
6	M5 * 25 keresztfejű csavar	6
7	Önrögzítő anya M5 rozsdamentes acél	6
8	Lapos alátét Φ 6 * 18 * 1,5 rozsdamentes acél	6

8. Az akkumulátorok csatlakoztatásának útmutatója

Megjegyzés!!! Az akkumulátorokat az első használat előtt csatlakoztatni kell. Kövesse az alábbi utasításokat:

1. Először fel kell emelnie a víztartályt. Ez semmilyen módon nincs rögzítve a készülékhez.

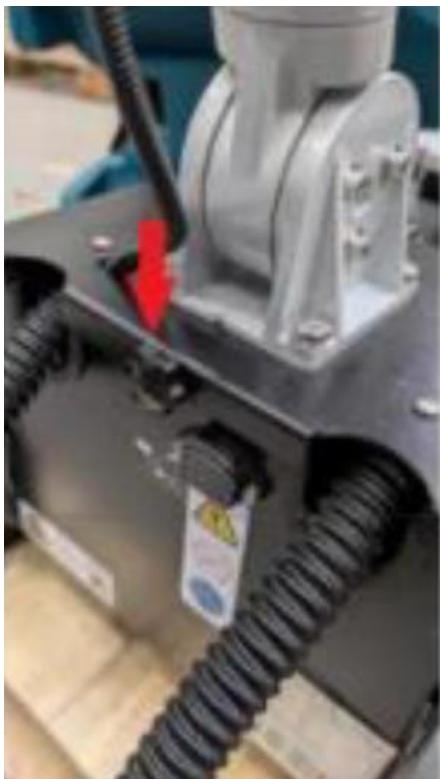

1. Ezután a fekete csavart teljesen ki kell csavarni.

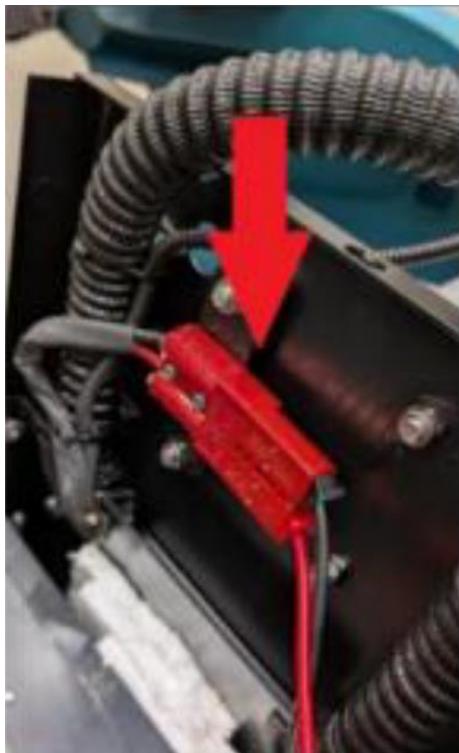

1. Ezt követően nyissa fel a felső fedelet, és keresse meg a két csatlakozót.

1. Majd csatlakoztassa ezt a két csatlakozót, és fordított sorrendben zárja le az egészet.
