BEDIENUNGSANLEITUNG HP2300S SCHEPPACH

Inhaltsverzeichnis: Seite:

1. Erklärung der Symbole auf dem Produkt 8
2. Einleitung 10
3. Produktbeschreibung (Abb. 1).... 10
4. Lieferumfang....10
5. Bestimmungsgemäße Verwendung 11
6. Allgemeine Sicherheitshinweise .... 11
7. Technische Daten....14
8. Auspacken 15
9. Aufbau....15
10. Vor Inbetriebnahme 16
11. In Betrieb nehmen 17
12. Transport (Abb. 20)....18
13. Reinigung und Wartung.... 19
14. Lagerung....23
15. Reparatur & Ersatzteilbestellung.... 23
16. Entsorgung und Wiederverwertung 24
17. Störungsabhilfe 24

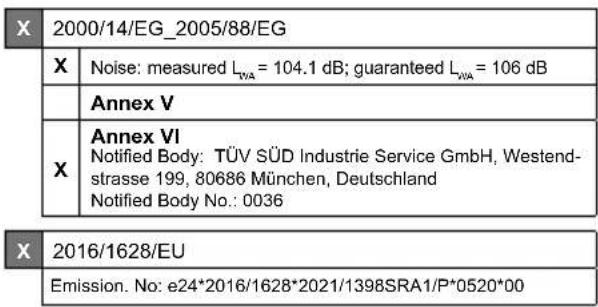

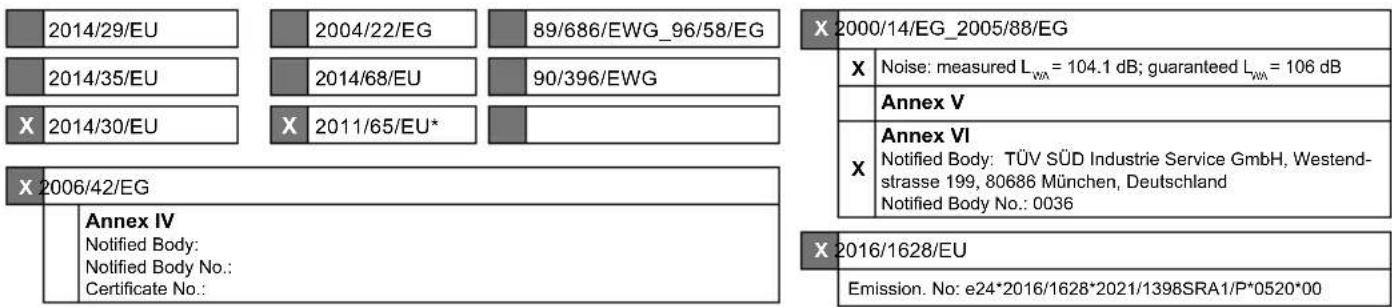

18. Konformitätserklärung 457

1. Erklärung der Symbole auf dem Produkt

Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen.

	Vor Inbetriebnahme Betriebsanleitung und Sicherheitshinweise lesen und beachten!
	Gehörschutz tragen!
	Schutzbrille tragen!
	Arbeitshandschuhe verwenden.
	Unfallsichere Schuhe benutzen.
	Es ist verboten, Schutz- und Sicherheitsvorrichtungen zu entfernen oder zu verändern.
	Nicht in rotierende Teile fassen. Ein Verfangen im sich drehenden Riemen verursacht eine Handverletzung.Riemenschutz immer aufsetzen.
	Offene Flammen oder das Rauchen in der Nähe des Geräts sind streng verboten!
	Heiße Oberfläche! Berührung kann zu Verbrennungen führen.Instandhaltungs-, Wartungs- und Reinigungsarbeiten nur bei abgekühltem Motor durchführen.
	Dritte im Arbeitsbereich fernhalten.
	Vergiftungsgefahr! Benutzen Sie das Gerät nur im Außenbereich und niemals in geschlossenen oder schlecht belüfteten Räumen.
	Wichtig: Schalten Sie den Motor vor dem Nachfüllen von Kraftstoff aus.Füllen Sie nicht im laufenden Betrieb nach.Stellen Sie vor allen Reinigungs- und Wartungsarbeiten den Motor ab und ziehen Sie den Zündkerzenstecker von der Zündkerze.
	Garantierter Schallleistungspegel des Gerätes
	- Choke geschlossen- Benzinhahn offen
	Drehzahlhebel
	Kontrolle des Ölstandes
	In dieser Betriebsanleitung haben wir Stellen, die Ihre Sicherheit betreffen, mit diesem Zeichen versehen.
	Der Exzenter ist bereits mit Öl befüllt! Nicht nachfüllen. Ölstand nicht sichtbar.
	Das Produkt entspricht den geltenden europäischen Richtlinien.
	Das Produkt entspricht den geltenden serbischen Richtlinien.

2. Einleitung

Hersteller:

Scheppach GmbH

wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem neuen Produkt.

Hinweis:

Der Hersteller dieses Produkts haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Produkt oder durch dieses Produkt entstehen bei:

• Unsachgemäßer Behandlung
• Nichtbeachtung der Betriebsanleitung
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte
• Einbau und Austausch von nicht originalen Ersatzteilen
• Nicht bestimmungsgemäßer Verwendung
• Ausfällen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE 0113

Beachten Sie:

Die Betriebsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise, wie Sie mit dem Produkt sicher, fachgerecht und wirtschaftlich arbeiten, wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Produkts erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Betriebsanleitung müssen Sie unbedingt die für den Betrieb des Produkts geltenden Vorschriften Ihres Landes beachten.

Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Betreiben Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

3. Produktbeschreibung (Abb. 1-20)

1. Klappbarer Führungsbügel mit Handgriff
   1a. Schraube Führungsbügel
2. Gashebel
   2a. Schraube Gashebel

3. Auspuff

4. Luftfilterdeckel
   4a. Flügelmutter
   4b. Flügelmutter (innen)
   4c. Luftfiltereinsatz

5. Benzintankdeckel
   5a. Kraftstofffiltereinsatz
6. Benzintank
7. Motor
8. Starterseilzug
9. Exzenter
10. Grundplatte
11. Transporträder
12. Fahrgestell
    12a. Schrauben Fahrgestell
13. Schrauben Grundplatte
14. Ölmessstab für Motorenöl
15. Benzinhahn
    15a. Vergaserschraube
16. Chokehebel
17. Halterung für Fahrgestell
18. Flexschlauch
19. Riemenabdeckung
    19a. Schrauben Riemenabdeckung
    19b. Keilriemen
    19c. Einstellschrauben
    19d. Kontermuttern
    19e. Motorbefestigungsschrauben
20. Gummimatte
21. Befestigungsleiste
    21a. Schrauben Befestigungsleiste
22. Ölablassschraube für Exzenteröl
23. Ein-/Ausschalter
24. Zündkerze

4. Lieferumfang

Pos. Anzahl Bezeichnung

	1x Rüttelplatte mit Motor
1	1x Handgriff
12	1x Fahrgestell
20/21	1x Gummimatte mit Befestigungsleiste
	1x Zündkerzenschlüssel
	1x Beipackbeutel
	1x Betriebsanleitung

5. Bestimmungsgemäße Verwendung

Die Rüttelplatte leitet Kräfte auf lose Erde oder andere Materialien. Sie kann für allgemeine Straßenbauarbeiten, Landschaftsgestaltung und Gebäudeerrichtung angewendet werden. Die Rüttelplatte erhöht die Tragfähigkeit, verringert Wasserdurchlässigkeit, verhindert Erdablagerungen, verringert Aufquellen oder ein Zusammenziehen der Erde. Sie eignet sich besonders zur Verdichtung von Verbundpflastersteinen und Gräben sowie bei der Landschaftsgestaltung und bei Erhaltungsarbeiten.

⚠️ Achtung!

Die Rüttelplatte wurde nicht für die Verwendung auf haftenden Untergründen wie Ton oder harten Oberflächen, wie Beton, konstruiert.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise sowie die Montageanleitung und Betriebshinweise in der Betriebsanleitung.

Personen, welche die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein.

Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten.

Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu beachten. Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus entstehende Schäden gänzlich aus.

Die Maschine darf nur mit Originalteilen und Originalzubehör des Herstellers betrieben werden. Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den Technischen Daten angegebenen Abmessungen müssen eingehalten werden.

Bitte beachten Sie, dass unsere Geräte bestimmungs- gemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Erklärung der Signalwörter in der Betriebsanleitung

GEFAHR

Signalwort zur Kennzeichnung einer unmittelbar bevorstehenden Gefährdungssituation, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat.

⚠ VORSICHT

Signalwort zur Kennzeichnung einer möglichen Gefährdungssituation, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben könnte.

ACHTUNG

Signalwort zur Kennzeichnung einer möglichen Gefährdungssituation, die, wenn sie nicht vermieden wird, Sachschäden am Produkt oder Eigentum/Besitz zur Folge haben könnte.

6. Allgemeine Sicherheitshinweise

• Lernen Sie Ihre Maschine kennen.
- Lesen Sie die Betriebsanleitung aufmerksam durch und versichern Sie sich, dass Sie deren Inhalt sowie alle an der Maschine angebrachten Etiketten verstehen.
- Machen Sie sich mit dem Anwendungsbereich sowie Einschränkungen der Maschine sowie mit besonderen Gefahrenquellen vertraut.
- Stellen Sie sicher, dass Sie alle Bedienelemente und deren Funktion genau kennen.
- Stellen Sie sicher, dass Sie wissen, wie die Maschine angehalten wird und die Bedienelemente schnell deaktiviert werden.
- Versuchen Sie nicht die Maschine anzuwenden, ohne die genaue Funktionsweise und Wartungsanforderungen des Motors zu kennen und zu wissen, wie Unfälle mit Personen- und/oder Sachschäden zu vermeiden sind.
- Halten Sie andere Personen, insbesondere Kinder, von Ihrem Arbeitsbereich fern.

Arbeitsbereich

• Starten oder bedienen Sie die Maschine nie in einem geschlossenen Bereich. Die Abgase sind gefährlich, da sie das geruchslose und tödliche Gas Kohlenmonoxid enthalten. Verwenden Sie die Maschine nur in gut gelüfteten Außenbereichen.
• Verwenden Sie die Maschine nie bei mangelnder Sicht oder Lichtverhältnissen.

Personensicherheit

• Verwenden Sie die Maschine nicht, wenn Sie Drogen, Alkohol oder Medikamente zu sich genommen haben, die Ihre Fähigkeit die Maschine korrekt zu bedienen beeinflussen.
• Tragen Sie angemessene Kleidung. Tragen Sie lange Hosen, Stiefel und Handschuhe.
• Tragen Sie keine lose Kleidung, kurze Hosen oder Schmuck jeglicher Art. Tragen Sie langes Haar zurückgebunden, sodass es nicht länger als schulterlang ist. Halten Sie Ihre Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Lose Kleidung, Schmuck oder langes Haar kann sich in beweglichen Teilen verfangen. Überprüfen Sie Ihre Maschine vor dem Start.

- Belassen Sie Schutzblenden an ihrem Ort und funktionstüchtig.

- Stellen Sie sicher, dass alle Muttern, Schrauben etc. sicher angezogen sind.

- Verwenden Sie die Maschine niemals, wenn Sie reparaturbedürftig oder in schlechter mechanischer Verfassung ist. Tauschen Sie beschädigte, fehlende oder kaputte Teile vor der Bedienung aus.

- Überprüfen Sie die Maschine auf Benzinleckagen.

- Halten Sie sie funktionstüchtig. Verwenden Sie die Maschine nicht, wenn der Motor nicht am entsprechenden Schalter ein- und ausgeschaltet werden kann.

- Eine mit Benzin angetriebene Maschine, die nicht über den Motorenschalter gesteuert werden kann, ist gefährlich und muss ausgetauscht werden.

- Gewöhnen Sie sich vor dem Start der Maschine an zu überprüfen, dass Schraubendreher und Schlüssel vom Bereich um die Maschine entfernt sind. Ein Schraubendreher oder Schlüssel, der sich noch an einem rotierenden Maschinenteil befindet, kann zu Personenschaden führen.

- Seien Sie aufmerksam, achten Sie auf Ihre Handlungen, und verwenden Sie Ihren gesunden Menschenverstand, wenn Sie mit der Maschine arbeiten. Übernehmen Sie sich nicht.

• Verwenden Sie die Maschine nicht, wenn Sie barfuß sind oder Sandalen oder ähnliche leichte Schuhe tragen. Tragen Sie Arbeitsschutzschuhe, die Ihre Füße schützen und Ihre Standfestigkeit auf rutschigen Oberflächen verbessern.
• Sorgen Sie jederzeit für gute Standfestigkeit und Gleichgewicht. So können Sie die Maschine in unerwarteten Situationen besser kontrollieren.
• Vermeiden Sie ein ungewolltes Starten. Stellen Sie sicher, dass der Motorenschalter ausgeschaltet ist, bevor Sie die Maschine transportieren oder Wartungsarbeiten an der Maschine durchführen. Transport oder Wartungsarbeiten an der Maschine können zu Unfällen führen, wenn der Schalter an ist.

Sicherheit im Umgang mit Benzin

- Benzin ist sehr leicht entflammbar, und seine Gase können explodieren, wenn sie sich entzünden.

- Ergreifen Sie Sicherheitsmaßnahmen beim Umgang mit Benzin, um das Risiko einer schweren Verletzung zu verringern.

- Verwenden Sie einen geeigneten Benzinkanister, wenn Sie den Tank befüllen oder ablassen.

- Führen Sie diese Arbeiten in sauberen, gut gelüfteten Außenbereichen durch.

- Rauchen Sie nicht. Lassen Sie keine Funken, offene Flammen oder andere Feuerquellen in die Nähe gelangen, wenn Sie Benzin auffüllen oder mit der Maschine arbeiten.

- Füllen Sie den Tank niemals in Innenbereichen auf. Halten Sie geerdete, elektrisch leitfähige Gegenstände, wie Werkzeuge, fern von freistehenden Elektrikteilen und Leitungen, um Funken- oder Lichtbogenbildung zu vermeiden. Dadurch könnten Benzingase entzündet werden.

- Halten Sie den Motor immer an und lassen ihn abkühlen, bevor Sie den Benzintank befüllen. Entfernen Sie den Tankdeckel und befüllen Sie den Tank niemals, wenn der Motor läuft, oder wenn der Motor heiß ist.

- Verwenden Sie die Maschine nicht, wenn Sie von Leckagen im Benzinsystem wissen. Lösen Sie den Tankdeckel langsam, um möglichen Druck im Tank abzulassen. Überfüllen Sie den Tank niemals (Benzin sollte sich nie über der gekennzeichneten Höchstfüllgrenze befinden). Schließen Sie den Benzintank wieder sicher mit dem Tankdeckel und wischen Sie verschüttetes Benzin auf.

- Verwenden Sie die Maschine nie, wenn der Tankdeckel nicht sicher zugeschraubt ist. Vermeiden Sie Zündquellen in der Nähe von verschüttetem Benzin.

Wenn Benzin verschüttet wurde, versuchen Sie nicht die Maschine zu starten. Entfernen Sie die Maschine vom Bereich der Verschüttung und verhindern Sie die Bildung von Zündquellen, bis sich die Benzingase verflüchtigt haben.

• Bewahren Sie Benzin in speziell für diesen Zweck hergestellten Kanistern auf.
• Lagern Sie Benzin an einem kühlen, gut durchlüfteten Bereich fern von Funken und offenen Flammen oder anderen Zündquellen auf. Bewahren Sie Benzin oder die Maschine mit befülltem Tank niemals in einem Gebäude auf, in dem Benzingase an Funken, offene Flammen oder andere Zündquellen wie Wassererhitzer, Öfen, Kleidungstrockner o. Ä. gelangen können.
• Lassen Sie den Motor abkühlen, bevor Sie die Maschine in einem geschlossenen Bereich aufbewahren.

Verwendung und Pflege der Maschine

• Heben Sie die Maschine niemals an oder tragen Sie sie, wenn der Motor läuft.
  • Gehen Sie nicht gewaltsam mit der Maschine um.
• Verwenden Sie die richtige Maschine für Ihren Anwendungsbereich. Die richtige Maschine wird die Arbeiten, für die sie konstruiert wurde, besser und sicherer ausführen.
• Verändern Sie die Drehzahlreglereinstellung des Motors nicht, oder überdrehen Sie ihn nicht. Der Drehzahlregler kontrolliert die Höchstgeschwindigkeit des Motors bei maximaler Sicherheit.
• Lassen Sie den Motor nicht bei hohen Drehzahlen laufen, wenn Sie nicht verdichten.
• Halten Sie Hände oder Füße nicht in die Nähe von rotierenden Teilen
• Vermeiden Sie Kontakt mit heißem Benzin, Öl, Abgasen und heißen Oberflächen. Berühren Sie den Motor oder Auspuffdämpfer nicht. Diese Teile werden während der Benutzung besonders heiß. Sie sind auch eine kurze Zeit nach dem Ausschalten der Maschine noch heiß.
• Lassen Sie den Motor vor der Durchführung von Wartungsarbeiten oder Einstellung abkühlen.
• Sollte die Maschine beginnen, ungewöhnliche Geräusche oder Vibrationen abzugeben, schalten Sie den Motor sofort ab, trennen Sie das Zündkerzenkabel, und suchen Sie nach der Ursache. Ungewöhnliche Geräusche oder Vibrationen sind gewöhnlich ein Zeichen von Fehlern.

• Verwenden Sie nur vom Hersteller zugelassene Anbau- und Zubehörteile. Bei Nichtbefolgen können Verletzungen die Folge sein.

• Warten Sie die Maschine. Überprüfen Sie sie auf Fehlausrichtungen oder Blockierung von beweglichen Teilen, Schäden an Teilen und andere Zustände, die die Funktion der Maschine beeinträchtigen können. Lassen Sie die Maschine vor jeglicher Weiterverwendung reparieren, wenn Sie Schäden feststellen. Viele Unfälle sind Ergebnis einer schlecht gewarteten Ausrüstung.

• Halten Sie Motor und Auspuffdämpfer frei von Gras, Blättern, übermäßigem Schmiermittel oder Kohlenstoffablagerungen, um das Risiko eines Brandes zu verringern.
• Begießen oder bespritzen Sie die Maschine niemals mit Wasser oder einer anderen Flüssigkeit.
• Halten Sie die Handgriffe trocken, sauber und frei von Kleinteilen.
• Reinigen Sie die Maschine nach jedem Gebrauch.
• Befolgen Sie die gültigen Abfallentsorgungsrichtlinien für Benzin. Öl etc., um die Umwelt zu schützen.
• Bewahren Sie die abgeschaltete Maschine außerhalb der Reichweite von Kindern auf, und lassen Sie Personen, die mit der Maschine oder dieser Anleitung nicht vertraut sind, die Maschine nicht verwenden. Die Maschine ist in den Händen von ungeschulten Benutzern gefährlich.

Service

• Schalten Sie vor Reinigungen, Reparaturen, Inspektionen oder Einstellarbeiten den Motor ab und stellen Sie sicher, dass alle beweglichen Teile stillstehen.
• Stellen Sie immer sicher, dass sich der Motorschalter in der Stellung „OFF“ befindet. Trennen Sie das Zündkerzenkabel, und halten Sie es von der Zündkerze fern, um einen ungewollten Start zu vermeiden.
• Lassen Sie Ihre Maschine von qualifizierten Mitarbeitern warten. Verwenden Sie nur original Ersatzteile. Dadurch wird sichergestellt, dass die Maschine sicher bleibt.

Zusätzliche Sicherheitshinweise

• Halten Sie Hände, Finger und Füße von der Grundplatte fern, um Verletzungen zu vermeiden.
• Halten Sie den Handgriff der Rüttelplatte mit beiden Händen gut fest. Wenn beide Hände den Handgriff halten und Ihre Füße von der Verdichterplatte entfernt stehen, können Ihre Hände, Finger und Füße nicht von der Verdichterplatte verletzt werden.

• Bleiben Sie immer hinter der Maschine, wenn Sie sie verwenden; gehen oder stehen Sie niemals vor der Maschine, wenn der Motor läuft.

• Legen Sie niemals Werkzeuge oder andere Gegenstände unter die Rüttelplatte. Wenn die Maschine gegen ein Fremdobjekt fährt, halten Sie den Motor an, trennen Sie die Zündkerze, und überprüfen Sie die Maschine auf Beschädigungen; reparieren Sie den Schaden, bevor Sie die Maschine neu starten und verwenden.

• Überlasten Sie die Maschine nicht, indem Sie zu tief oder zu schnell verdichten.
• Verwenden Sie die Maschine nicht mit hohen Geschwindigkeiten auf harten oder rutschigen Oberflächen.
• Seien Sie besonders vorsichtig, wenn Sie die Maschine auf Kiesbetten, -wegen oder -straßen verwenden oder diese überqueren.
• Achten Sie auf versteckte Gefahren oder Verkehr. Befördern Sie keine Personen.
• Verlassen Sie den Arbeitsplatz niemals, und lassen Sie die Rüttelplatte niemals unbeaufsichtigt, wenn der Motor läuft.
• Halten Sie die Maschine immer an, wenn die Arbeit unterbrochen wird oder wenn Sie von einem Ort zum nächsten laufen.
• Bleiben Sie von Grabenkanten fern, und vermeiden Sie Handlungen, die die Rüttelplatte umkippen lassen können. Gehen Sie Anstiege vorsichtig in einer direkten Linie und rückwärts hinauf, um ein Umkippen der Rüttelplatte auf den Bediener zu vermeiden.
• Stellen Sie die Maschine immer auf eine feste und ebene Oberfläche, und schalten Sie das Gerät ab.
• Beschränken Sie die Arbeitszeiten an der Maschine und halten Sie regelmäßige Pausen ein, um Vibrationsbelastungen zu vermindern und Ihre Hand ausruhen zu lassen. Verringern Sie die Geschwindigkeit und Kraftausübung, mit der Sie sich wiederholende Bewegungen ausführen.

Restrisiken

Die Maschine ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten einzelne Restrisiken auftreten.

• Des Weiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.
• Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“ sowie die Betriebsanleitung insgesamt beachtet werden.

• Vermeiden Sie zufällige Inbetriebsetzungen der Maschine.

• Verwenden Sie das Werkzeug, das in dieser Betriebsanleitung empfohlen wird. So erreichen Sie, dass Ihre Maschine optimale Leistungen erbringt.

• Halten Sie Ihre Hände vom Arbeitsbereich fern, wenn die Maschine in Betrieb ist.

• Technische Daten

	HP1900S/HP1100S	HP2300S/HP1300S
Motor / Antrieb	1-Zylinder4-Takt für blei-freies Benzin	1-Zylinder4-Takt für blei-freies Benzin
Hubraum 196 cm3	196 cm3
Motorleistung 4,1 kW	4,1 kW
Kraftstoffinhalt 3,6 l	3,6 l
Motorölkapazitätmax.	0,6 l	0,6 l
Exzenterölkapa-zität	0,08 l	0,08 l
Plattengröße (Lx B)	ca. 530 x 370mm	ca. 540 x 420mm
Zentrifugalkraft 110	00 N 13000 N
Vorschub	25 m/min	15 m/min
Vibrationsfre-quenz	5500 vpm	5500 vpm
Verdichtungstiefe	25 cm	30 cm
Max. zulässige Schräglage des Motors	20°	20°
CO2-Ausstoß 925,8	g/kWh 925,8	g/kWh
Gewicht	ca. 57 kg	ca. 83 kg

Technische Änderungen vorbehalten!

Geräusch und Vibration

Die Geräuschwerte wurden entsprechend EN ISO 3744 ermittelt. Die Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 500-1.

Lärm kann gravierende Auswirkungen auf Ihre Gesundheit haben. Übersteigt der Maschinenlärm 85 dB, tragen Sie bitte einen geeigneten Gehörschutz.

Geräuschkennwerte:

Schalldruckpegel L_pA	84,2 dB
Unsicherheit K_pA	2,34 dB
Schallleistungspegel L_WA	106 dB
Unsicherheit K_WA	2,34 dB

Vibrationskennwerte:

Vibration a_h	10,8 m/s2
Unsicherheit K 1,5 m/s2

Die angegebenen Schallwerte sind nach einem genormten Prüfverfahren gemessen worden und können verwendet werden, um verschiedene Werkzeuge miteinander zu vergleichen.

Zudem eignen sich diese Werte, um Belastungen für den Benutzer, die durch Schall entstehen, im Vorhinein einschätzen zu können.

Warnung! Abhängig davon, wie Sie das Werkzeug einsetzen, können die tatsächlichen Werte von den angegebenen abweichen. Ergreifen Sie Maßnahmen, um sich gegen Lärmbelastungen zu schützen.

Berücksichtigen Sie dabei den gesamten Arbeitsablauf, also auch Zeitpunkte, zu denen das Werkzeug ohne Last arbeitet oder ausgeschaltet ist.

Geeignete Maßnahmen umfassen unter anderem eine regelmäßige Wartung und Pflege des Werkzeuges und der Einsatzwerkzeuge, regelmäßige Pausen sowie eine gute Planung der Arbeitsabläufe.

8. Auspacken

• Öffnen Sie die Verpackung und nehmen Sie das Produkt vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Produkt und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss sofort der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Betriebsanleitung mit dem Produkt vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern sowie Typ und Baujahr des Produkts an.

⚠️ WARNING!

Produkt und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

9. Aufbau

Für den Aufbau der Rüttelplatte benötigen Sie folgendes:

• Gabelschlüssel SW16 (nicht im Lieferumfang enthalten)
• Schlitzschraubendreher (nicht im Lieferumfang enthalten)
• Beipackbeutel

9.1 Handgriff montieren (Abb. 3 + 4)

1. Klappen Sie den Führungsbügel mit Handgriff (1) auseinander.
2. Schieben Sie den Führungsbügel mit Handgriff (1) zwischen die Befestigungslaschen und sichern Sie diesen mit 2 Sechskantschrauben M10 x 70 (1a), 2 Scheiben 10mm und 2 Stoppmuttern.
3. Befestigen Sie den Gashebel (2) mit einer Schlitzschraube M5 x 25 (2a) und einer Scheibe am oberen Handgriff (1). Mittels der Bowdenzugschraube am Gashebel (2) können Sie das Seil spannen.

9.2 Fahrgestell montieren (Abb. 5)

1. Befestigen Sie das vormontierte Fahrgestell (12) mit 2 Sechskantschrauben M10 x 30, 2 Scheiben 10mm und 2 Stoppmuttern (12a) an den Haltelaschen. Ziehen Sie alle Schrauben handfest an-
2. Klappen Sie nun in Arbeitsstellung das komplette Fahrgestell (12) hoch und hängen Sie es mit den Aussparungen in die Halterung für das Fahrgestell (17) ein.

Achtung: Klappen Sie das Fahrgestell (12) vor dem Verdichten immer hoch und hängen Sie es ein! Achten Sie darauf, dass das Gelenk des Fahrgestells frei beweglich ist, damit es hochgeklappt werden kann.

9.3 Gummimatte montieren (Abb. 6)

Wenn Sie die Rüttelplatte auf Pflastersteinen verwenden, bringen Sie die Gummimatte (20) an, um ein Abplatzen und Verkratzen der Steinoberfläche zu vermeiden.

Achtung! Verwenden Sie die Gummimatte nur zum Einrütteln von Betonsteinen, Betonplatten und Ähnlichem.

Entfernen Sie die Gummimatte bei Rüttelarbeiten mit Kies, Split und Ähnlichem.

1. Stellen Sie zur Montage der Gummimatte (20) die Maschine mit der Rüttelplatte auf die Gummimatte.

Richten Sie die Gummimatte so aus, dass die Bohrungen mit den Schraubpunkten am Gerät übereinstimmen.

1. Befestigen Sie die Gummimatte (20) mit der Befestigungsleiste (21) stirnseitig mit je 3 Sechskantschrauben M10 x 20 mm, 3 Federringe A10mm (21a).

2. Ziehen Sie alle Schrauben gut an.

10. Vor Inbetriebnahme

⚠ Achtung!

Vor der Inbetriebnahme das Produkt unbedingt komplett montieren!

⚠️ WARNING!

Gesundheitsgefahr!

Das Einatmen von Benzin-/Schmieröldämpfen und Abgasen kann zu schweren gesundheitlichen Schäden, Bewusstlosigkeit und im Extremfall zum Tod führen.

- Atmen Sie Benzin-/Schmieröldämpfe und Abgase nicht ein.

- Betreiben Sie das Produkt nur im Freien.

HINWEIS!

Produktbeschädigung

Wird das Produkt ohne oder mit zu wenig Motor- und Getriebeöl betrieben, kann dies zu einem Motorschaden führen.

- Füllen Sie vor der Inbetriebnahme Benzin und Öl ein. Das Produkt wird ohne Motor- und Getriebeöl geliefert.

HINWEIS!

Umweltschäden!

Ausgelaufenes Öl kann die Umwelt nachhaltig verschmutzen. Die Flüssigkeit ist hochgiftig und kann schnell zu Wasserverschmutzung führen.

• Befüllen / Entleeren Sie Öl nur auf ebenen, befestigten Flächen.
• Nutzen Sie einen Einfüllstutzen oder Trichter.
• Fangen Sie abgelassenes Öl in einem geeigneten Gefäß auf.
• Wischen Sie verschüttetes Öl sofort sorgfältig auf und entsorgen Sie den Lappen nach den örtlichen Vorschriften.
• Entsorgen Sie Öl nach den örtlichen Vorschriften.

HINWEIS!

Beschädigungsgefahr!

Werden falsch gelagerte oder nicht abgelassene Treibstoffe verwendet, kann der Vergaser verstopfen oder der Motorbetrieb beeinträchtigt werden.

- Geben Sie nicht benötigten Treibstoff in einen luftdichten Behälter und bewahren Sie diesen in einem dunklen, kühlen Raum auf.

Kontrolle vor Bedienung

• Überprüfen Sie alle Seiten des Motors auf Öl- oder Benzinleckagen.
• Überprüfen Sie den Motorölstand.
• Überprüfen Sie den Kraftstoffstand – der Tank sollte mindestens halb voll sein.
• Überprüfen Sie den Luftfilterzustand.
• Überprüfen Sie den Zustand der Kraftstoffleitungen.
• Achten Sie auf Anzeichen von Beschädigungen.
• Überprüfen Sie, dass alle Schutzabdeckungen angebracht und alle Schrauben, Muttern und Bolzen angezogen sind.

10.1 Motoröl auffüllen (Abb. 13)

⚠ Achtung!

Die Rüttelplatte wird ohne Motoröl ausgeliefert. Vor Inbetriebnahme daher unbedingt Öl einfüllen. Verwenden Sie hierzu Mehrbereichsöl (SAE 10W-30 oder SAE 10W-40 (je nach Einsatztemperatur).

Überprüfen Sie den Ölstand regelmäßig vor jeder Inbetriebnahme. Zu niedriger Ölstand kann den Motor beschädigen.

1. Stellen Sie die Rüttelplatte auf eine ebene, gerade Fläche.
2. Schrauben Sie den Ölmessstab (14) heraus.
3. Befüllen Sie den Tank mit Hilfe eines Trichters (nicht im Lieferumfang enthalten) mit Motoröl. Achten Sie auf die max. Füllmenge von 600 ml. Füllen Sie das Öl vorsichtig bis zur Unterkante des Einfüllstutzens ein.
4. Wischen Sie den Ölmessstab (14) mit einem sauberen, fusselfreien Tuch ab.
5. Setzen Sie den Ölmessstab (14) wieder ein und überprüfen Sie den Ölfüllstand, ohne den Messstab wieder fest zu schrauben.
6. Der Ölstand muss innerhalb der mittleren Markierung am Ölmessstab sein.
7. Wenn der Ölfüllstand zu gering ist, geben Sie die empfohlene Menge an Öl zu (max. 600 ml).
8. Schrauben Sie den Ölmessstab (14) anschließend wieder ein.

10.2 Benzin auffüllen (Abb. 15)

⚠ Achtung!

Die Rüttelplatte wird ohne Benzin ausgeliefert. Vor Inbetriebnahme daher unbedingt Benzin einfüllen. Verwenden Sie hierzu Super E5/E10 Benzin.

1. Säubern Sie die Umgebung des Einfüllbereiches. Verunreinigungen im Tank verursachen Betriebsstörungen.

2. Öffnen Sie den Tankdeckel (5) vorsichtig, damit evtl. vorhandener Überdruck abgebaut werden kann.

3. Befüllen Sie den Tank mit Hilfe eines Trichters (nicht im Lieferumfang enthalten) mit Benzin (Super E5/E10). Achten Sie auf die max. Füllmenge von 3,6 Liter. Füllen Sie das Benzin vorsichtig bis zur Unterkante des Einfüllstutzens ein.

4. Verschließen Sie den Tankdeckel (5) wieder. Stellen Sie sicher, dass der Tankverschluss dicht schließt.

5. Säubern Sie den Tankverschluss und die Umgebung.

6. Überprüfen Sie den Tank und die Kraftstoffleitungen auf Undichtigkeiten.

7. Entfernen Sie sich vor dem Starten des Motors mindestens drei Meter vom Tankplatz.

- Verwenden Sie kein bereits verwendetes und verschmutztes Benzin. Lassen Sie keinen Schmutz und Wasser in den Benzintank gelangen.

11. In Betrieb nehmen

11.1 Starten des Motors (Abb. 10 + 11) Ein-/Ausschalter (23)

Mit dem Ein-/Ausschalter (23) wird das Zündungssystem aktiviert und deaktiviert. Der Ein-/Ausschalter (23) muss sich in der Stellung ON befinden, damit der Motor läuft.

Der Motor hält an, wenn der Ein-/Ausschalter (23) in die Stellung OFF bewegt wird.

Gashebel (2)

Mit dem Gashebel (2) wird die Geschwindigkeit der Maschine gesteuert. Wird der Hebel in die gezeigten Richtungen bewegt, läuft der Motor schneller oder langsamer.

Schnell / Arbeitsstellung =

Langsam / Leerlauf =

Chokehebel (16) (Abb. 10)

• Warmer Motor / Choke offen:

• Kalter Motor / Choke geschlossen:

Hinweis: Die Geschlossen-Position des Choke-Hebels reichert das Kraftstoffgemisch zum Starten eines kalten Motors an.

Die Geöffnet-Position liefert das richtige Kraftstoffgemisch für den Normalbetrieb nach dem Start sowie für den Neustart eines warmen Motors.

Benzinhahn (15) (Abb. 10)

- Benzinhahn offen:

• Benzinhahn geschlossen:

1. Kontrollieren Sie den Motoröl- und Benzinstand. Siehe Abschnitt 10.1.

2. Klappen Sie das Fahrgestell (12) vor dem Verdichten immer hoch und hängen Sie es in die Halterung für das Fahrgestell (17) ein! Achten Sie darauf, dass das Gelenk des Fahrgestells frei beweglich ist, damit es hochgeklappt werden kann.

3. Stellen Sie den Chokehebel (16) auf geschlossen (bei warmen Motor auf offen). Hinweis: Sobald der Chokehebel (16) geöffnet wird, beginnt die Rüttelplatte im Halbgas zu rütteln.

4. Öffnen Sie den Benzinhahn (15).

5. Stellen Sie den Gashebel (2) auf „Halbgas“ (= Mittelstellung zwischen „schnell“ und „langsam“).

6. Stellen Sie den Ein-/Ausschalter (23) auf ON.

7. Ziehen Sie kräftig am Starterseilzug (8) und lassen Sie ihn langsam wieder einrollen.

8. Schließen Sie, sobald der Motor läuft, langsam den Chokehebel (16). Und stellen Ihn somit in Betriebsstellung.

9. Bringen Sie den Gashebel (2) in Arbeitsstellung.

10. Rüttelplatte fängt an zu arbeiten.

11.2 Betrieb

Nutzen Sie bei der Verwendung der Maschine den Führungsbügel mit Handgriff (1), um sie zu steuern.

Lassen Sie den Motor unter Vollgas laufen, benutzen Sie dazu den Gashebel (2). Dabei bewegt sich die Platte bei normaler Geschwindigkeit von selbst vorwärts. Beim Arbeiten an Steigungen drücken Sie die Rüttelplatte leicht vorwärts.

Beim Arbeiten an geneigten Flächen reduzieren Sie die Geschwindigkeit durch Zurückhalten der Rüttelplatte.

⚠️ ACHTUNG!

Verwenden Sie die Rüttelplatte nicht auf Beton oder extrem harten, trockenen, verdichteten Oberflächen. Die Rüttelplatte springt dann eher und vibriert nicht. Dadurch kann sowohl die Rüttelplatte als auch der Motor beschädigt werden.

Die Anzahl an Wiederholungen, die für ein gewünschtes Verdichtungsergebnis notwendig sind, hängen von der Art und der Feuchtigkeit des Untergrundes ab. Die maximale Verdichtung wurde erreicht, wenn Sie einen sehr starken Rückstoß bemerken.

Eine bestimmte Menge an Feuchtigkeit im Boden ist notwendig. Übermäßige Feuchtigkeit kann jedoch dazu führen, dass kleine Teile zusammenkleben und eine gute Verdichtung verhindern. Lassen Sie den Grund etwas trocknen, wenn er extrem nass ist.

Ein sehr trockener Boden wirbelt beim Arbeiten mit der Rüttelplatte viel Staub auf. Durch Hinzufügen von Feuchtigkeit kann die Verdichtung verbessert und die Wartung des Luftfilters reduziert werden.

Verdichten mit Gummimatte

Wenn Sie die Rüttelplatte auf Pflastersteinen verwenden, bringen Sie die Gummimatte (20) an, um ein Abplatzen und Abschleifen der Steinoberfläche zu vermeiden (siehe 9.3). Mit einer Gummimatte unter der Rüttelplatte verhindern Sie beim Rütteln Beschädigungen an Platten und Natursteinen. Beim Verdichten von losen, körnigen Böden und Schwarzdecken-Reparaturarbeiten ist die Gummimatte abzunehmen. Beim Einrütteln mit schwarzer Gummimatte kann es zu Verfärbungen der Materialoberfläche kommen.

Verdichten ohne Gummimatte

Wird die Rüttelplatte ohne Gummimatte betrieben, schrauben Sie die Schrauben (21a) in die Befestigungsleiste (21) und der Grundplatte (20) ein, um Beschädigungen an den Bohrungen vorzubeugen.

Hinweise beim Verdichten

Die folgenden Anmerkungen müssen befolgt werden, wenn Boden auf Anstiegen verdichtet wird (Hügel, Böschungen):

- Nähern Sie sich Anstiegen nur von ganz unten (ein Anstieg, der leicht nach oben überwunden werden kann, kann auch ohne Risiko nach unten verdichtet werden).

- Der Bediener darf niemals in Richtung der abfälligen Richtung stehen. - ACHTUNG: Ein Höchstanstieg von 20° darf nicht überschritten werden. Wird dieser Anstieg überschritten, kann das Motorschmiersystem ausfallen (Spritzschmierung und daher Ausfall von wichtigen Motorenkomponenten).

11.3 Anhalten des Motors

Nothalt

Um den Motor in einer Notfallsituation anzuhalten, bringen Sie den Motorschalter (23) in die Stellung OFF.

Ausschalten unter normalen Bedingungen:

1. Bringen Sie den Gashebel (2) zurück in die Leerlaufstellung, um die Fortbewegung der Rüttelplatte anzuhalten.
2. Lassen Sie den Motor für ein oder zwei Minuten abkühlen, bevor Sie ihn anhalten.
3. Bewegen sie den Ein-/Ausschalter (23) in die Stellung „OFF“.

⚠️ ACHTUNG!

Bringen Sie den Chokehebel (16) nicht in die Stellung „geschlossen“, um den Motor anzuhalten. Dies kann zu einer Fehlzündung oder einem Motorschaden führen.

11.4 Leerlaufgeschwindigkeit

Eine Verringerung der Motorgeschwindigkeit im Leerlauf verlängert die Betriebszeit des Motors, spart Benzin und reduziert den Lärmpegel der Rüttelplatte.

1. Bringen Sie den Gashebel (2) in die Stellung „Leerlauf“, um die Belastung des Motors zu verringern, wenn Sie nicht verdichten.

12. Transport (Abb. 20)

⚠️ WARNING!

Verletzungsgefahr!

Ein unbeabsichtigtes und unerwartetes Anlaufen des Produkts kann zu Verletzungen führen.

• Schalten Sie nach dem Verladen den Motor aus und ziehen Sie, nachdem der Motor abgekühlt ist, den Zündkerzenstecker von der Zündkerze.
• Das Produkt kann durch sein Eigengewicht schwere Quetschverletzungen verursachen.

Lassen Sie den Motor vor dem Transport oder dem Verladen abkühlen, um Verbrennungen zu vermeiden und Brandgefahr auszuschließen.

△ Die Maschine kann fallen und Schaden oder Verletzungen verursachen, wenn Sie nicht sachgemäß angehoben wird.

Entleeren Sie bei einem Transport über längere Distanzen den Kraftstofftank restlos.

Sichern Sie die Maschine auf dem Transportfahrzeug gegen Abrollen, Verrutschen oder Umkippen und verzurren Sie die Rüttelplatte zusätzlich.

Das Fahrgestell erleichtert die Handhabung. Ziehen Sie hierfür das Fahrgestell aus der Halterung (17).

Drücken Sie den Führungsbügel mit beiden Händen nach vorn. Die Maschine wird dadurch etwas angehoben.

Klappen Sie das Fahrgestell nun unter die Rüttelplatte.

Gehen Sie beim Absetzen der Maschine in umgekehrter Reihenfolge vor.

ACHTUNG: Verwenden Sie das Fahrgestell nur auf ebenen und festen Untergrund und für kurze Wege.

13. Reinigung und Wartung

⚠️ WARNING!

Verletzungs- und Verbrennungsgefahr!

Das Produkt kann unerwartet starten und dadurch zu Verletzungen führen. Außerdem können Temperaturen von 80°C und mehr erreicht werden.

• Schalten Sie vor allen Reinigungs- und Wartungsarbeiten den Motor aus.
• Lassen Sie den Motor auskühlen.
• Ziehen Sie das Zündkerzenkabel von der Zündkerze.

⚠️ WARNING!

Gesundheitsgefahr!

Das Einatmen von Benzin-/Schmieröldämpfen kann zu schweren gesundheitlichen Schäden, Bewusstlosigkeit und im Extremfall zum Tod führen.

• Atmen Sie Benzin-/Schmieröldämpfe nicht ein.
• Betreiben Sie das Produkt nur im Freien.

HINWEIS!

Beschädigungsgefahr!

Dringt Wasser in das Gehäuse ein, können Motorschäden die Folge sein. Außerdem kann der Strahl eines Hochdruckreinigers Teile des Produkts beschädigen.

• Reinigen Sie das Produkt mit einem Tuch, einer Handbürste etc.
• Tauchen Sie das Produkt nicht in Wasser oder andere Flüssigkeiten und spritzen Sie es nicht mit einem Hochdruckreiniger ab.

Wartungsplan
	nach 10 Betriebsstunden	nach 25 Betriebsstunden	alle 50 Betriebsstunden	alle 100 Betriebsstunden	alle 300 Betriebsstunden
Luftfilter reinigen reinigen reinigen reinigen ersetzen
Zünd-kerze prüfen	reinigen reinigen reinigen ersetzen
Keil-riemen			prüfen	ersetzen
Erreger-öl					ersetzen
Motoröl-stand	prüfen	ersetzen		ersetzen

13.1 Reinigungsarbeiten:

⚠️ WARNING!

Verletzungsgefahr!

Ein unbeabsichtigtes und unerwartetes Anlaufen des Produkts kann zu Verletzungen führen.

- Schalten Sie vor allen Reinigungs- und Wartungsarbeiten den Motor aus und ziehen Sie, nachdem der Motor abgekühlt ist, den Zündkerzenstecker von der Zündkerze.

Die Wartung Ihrer Rüttelplatte stellt eine lange Betriebsdauer der Maschine und ihrer Komponenten sicher.

- Überprüfen Sie den allgemeinen Zustand der Rüttelplatte auf lose Schrauben, Fehlausrichtungen oder Blockierung von beweglichen Teilen, gebrochene oder gerissene Teile und andere Zustände, die die Funktion der Maschine beeinträchtigen können.

• Verwenden Sie zum Schmieren der beweglichen Teile ein hochwertiges Maschinenleichtöl.
• Reinigen Sie die Unterseite der Rüttelplatte, sobald Partikel des verdichteten Bodens hängen bleiben. Die Maschine arbeitet nicht gut, wenn die Unterseite nicht glatt und sauber ist.
• Bringen Sie das Zündkerzenkabel nach Reinigungs- und Wartungsarbeiten wieder an.

13.2 Überprüfen und Austauschen der Keilriemen

Entfernen Sie die Riemenabdeckung (19), um Zugriff zum Keilriemen (19b) zu erhalten. Verwenden Sie die Rüttelplatte niemals ohne die Riemenabdeckung (19). Wenn die Riemenabdeckung (19) nicht angebracht ist, ist es möglich, dass Ihre Hand zwischen Keilriemen und Kupplung eingeklemmt wird und Ihnen so schwere Verletzungen zufügt.

13.2.1 Spannung der Keilriemen (Abb. 7, 8, 9)

Der Keilriemen (19b) muss in gutem Zustand sein, um eine optimale Kraftübertragung vom Motor zur exzentrischen Welle zu gewährleisten. Überprüfen Sie den Zustand der Keilriemen (19b).

1. Schalten Sie den Motor ab und lassen Sie ihn abkühlen.
2. Entfernen Sie die Riemenabdeckung (19), um Zugriff zum Keilriemen (19b) zu erhalten. Lösen Sie hierzu mit einem Gabelschlüssel SW13 die 2 Schrauben an der Riemenabdeckung (19a).
3. Überprüfen Sie nun die Riemenspannung (Dau-mendruck). Wenn der Keilriemen (19b) mehr als 10-15 mm nachgibt (Daumendruck), müssen Sie ihn nachspannen.

4. Lösen Sie hierzu die vier Motorbefestigungsschrauben (19e) am Motor leicht und schieben Sie den Motor in Richtung Exzentergehäuse (9) vor.

5. Lösen Sie nun die beiden Kontermuttern (19d).

6. Spannen Sie mithilfe der beiden Riemenspannschrauben (19c) den Keilriemen (19b) nach, wenn der Keilriemen (19b) mehr als 10-15 mm nachgibt (Daumendruck). Drehen Sie hierfür die Riemenspannschrauben (19c) im Uhrzeigersinn. Achten Sie darauf, dass der Motor / die Riemenscheibe im rechten Winkel bleibt.

7. Ziehen Sie nach dem Spannen die vier Motorbefestigungsschrauben (19e) und die Kontermuttern (19d) wieder fest.

8. Setzen Sie die Riemenabdeckung (19) wieder auf und schrauben Sie mit einem Gabelschlüssel SW13 die 2 Schrauben an der Riemenabdeckung (19a) fest.

13.2.2 Austausch der Keilriemen (Abb. 7, 8, 9)

Ist der Keilriemen (19b) eingerissen, abgenutzt oder glatt, muss er ausgetauscht werden.

1. Schalten Sie den Motor ab und lassen Sie ihn abkühlen.
2. Entfernen Sie die Riemenabdeckung (19), um Zugriff zum Keilriemen (19b) zu erhalten. Lösen Sie hierzu mit einem Gabelschlüssel SW13 die 2 Schrauben an der Riemenabdeckung (19a).
3. Lösen Sie anschließend die vier Motorbefestigungsschrauben (19e) am Motor leicht.
4. Um die Vorspannung des Riemens zu lösen, öffnen Sie die Kontermuttern (19d) und drehen die beiden Riemenspannschrauben (19c) gegen den Uhrzeigersinn.
5. Schieben Sie den Motor in Richtung Exzentergehäuse (9).
6. Ziehen Sie den verschlissenen Keilriemen (19b) von den Riemenscheiben ab und ziehen Sie zwei neue Keilriemen korrekt auf.
7. Spannen Sie mithilfe der beiden Riemenspannschrauben (19c) den Keilriemen (19b) nach, wenn der Keilriemen (19b) mehr als 10-15 mm nachgibt (Daumendruck). Drehen Sie hierfür die Riemenspannschrauben (19c) im Uhrzeigersinn. Achten Sie darauf, dass der Motor / die Riemenscheibe im rechten Winkel bleibt.
8. Ziehen Sie nach dem Spannen die vier Motorbefestigungsschrauben (19e) und die Kontermuttern (19d) wieder fest.
9. Setzen Sie den Riemenabdeckung (19) wieder auf und schrauben Sie mit einem Gabelschlüssel SW13 die 2 Schrauben an der Riemenabdeckung (19a) fest.

⚠️ ACHTUNG!

Wenn Sie den Keilriemen (19b) entfernen oder aufziehen, achten Sie darauf, dass Sie Ihre Finger nicht zwischen Riemen und Rolle einklemmen.

HINWEIS!

Produktbeschädigung

Wird das Produkt ohne oder mit zu wenig Motor- und Getriebeöl betrieben, kann dies zu einem Motorschaden führen.

- Füllen Sie vor der Inbetriebnahme Benzin und Öl ein. Das Produkt wird ohne Motor- und Getriebeöl geliefert.

HINWEIS!

Umweltschäden!

Ausgelaufenes Öl kann die Umwelt nachhaltig verschmutzen. Die Flüssigkeit ist hochgiftig und kann schnell zu Wasserverschmutzung führen.

• Befüllen / Entleeren Sie Öl nur auf ebenen, befestigten Flächen.
• Nutzen Sie einen Einfüllstutzen oder Trichter.
• Fangen Sie abgelassenes Öl in einem geeigneten Gefäß auf.
• Wischen Sie verschüttetes Öl sofort sorgfältig auf und entsorgen Sie den Lappen nach den örtlichen Vorschriften.
• Entsorgen Sie Öl nach den örtlichen Vorschriften.

13.3 Motorölwechsel (Abb. 12, 13)

Nach 25 Arbeitsstunden muss der 1. Ölwechsel durchgeführt werden. Danach nach 100 Betriebsstunden. Empfohlenes Motorenöl SAE 10W-30 oder SAE 10W-40 (je nach Einsatztemperatur).

Zum Ablassen des Motoröls gehen Sie bitte wie folgt vor:

1. Entfernen Sie den Flexschlauch (18) mit einem Gabelschlüssel SW17 (nicht im Lieferumfang enthalten) und lassen Sie das Motorenöl in eine geeignete Wanne ab. Achten Sie darauf, dass der im Flexschlauch (18) verbaute Dichtring nicht verloren geht.

2. Ist das Motorenöl komplett entleert, sichern Sie den Flexschlauch (18) wieder am Gerät.

3. Schrauben Sie den Ölmessstab für Motoröl (14) ab. Füllen Sie das Öl mit Hilfe eines Trichters (nicht im Lieferumfang enthalten) ein.

4. Prüfen Sie den Ölstand mit dem Ölmessstab für Motoröl (14). Setzen Sie den Ölmessstab (14) wieder ein und überprüfen Sie den Ölfüllstand, ohne den Messstab wieder fest zu schrauben.

5. Schrauben Sie den Ölmessstab für Motoröl (14) wieder ein.

6. Ziehen Sie 5x mal langsam am Starterseilzug (8), damit das Öl sich verteilt (ohne Zündung).

13.4 Benzin mit einer Benzinabsaugpumpe ablassen (Abb. 14, 15)

Bei einer Lagerung über einen längeren Zeitraum oder beim Austausch des Exzenteröls, muss das Benzin abgelassen werden.

1. Schließen Sie den Benzinhahn (15).

2. Halten Sie einen Auffangbehälter unter den Schlauch der Benzinabsaugpumpe (nicht im Lieferumfang enthalten).

3. Schrauben Sie den Tankdeckel (5) auf und entfernen Sie diesen.

4. Entfernen Sie den Kraftstofffiltereinsatz (5a).
5. Schieben Sie den Schlauch der Benzinabsaugpumpe in den Benzintank und lassen Sie das Benzin mit Hilfe der Benzinabsaugpumpe vollständig ab.
6. Setzen Sie den Kraftstofffiltereinsatz (5a) wieder ein.
7. Schrauben Sie den Tankdeckel (5) wieder fest.
8. Um sicherzustellen, dass kein Benzin im Vergaser bleibt, muss das restliche Benzin vom Vergaser abgelassen werden. Stellen Sie hierfür einen geeigneten Behälter (nicht im Lieferumfang enthalten) unter den Vergaser und öffnen Sie die Vergaserschraube (15a).

13.5 Exzenterölaustausch (Abb. 16, 17)

Auf Grund des Gewichts, raten wir Ihnen diese Arbeit mit zwei Personen durchzuführen! Wir empfehlen einen Exzenterölwechsel nach 300 Betriebsstunden.

Nehmen Sie den Exzenterölwechsel nur bei ausgekühltem Exzenter vor.

Empfohlenes Leichtlaufgetriebeöl SAE 10W-40.

1. Lassen Sie das Benzin, wie unter 13.4 beschrieben, ab.
2. Lassen Sie das Motoröl, wie unter 13.3 beschrieben, ab.
3. Entfernen Sie die Ölablassschraube (22) oben am Exzentergehäuse und kippen Sie die Rüttelplatte nach vorne.
4. Lassen Sie das Öl in eine Wanne ab.
5. Stellen Sie die Rüttelplatte wieder in Ausgangslage.
6. Befüllen Sie das Exzentergehäuse (9) mit Leichtlaufgetriebeöl (10W40) mit Hilfe eines Trichters (nicht im Lieferumfang enthalten). Achten Sie auf die max. Füllmenge von 80-100 ml.
7. Schrauben Sie die Ölablassschraube (22) wieder ein.

⚠️ ACHTUNG!

Überfüllen Sie den Tank nicht! Zu viel Öl im Exzenter kann die Leistung mindern und den Exzenter überhitzen.

Exzenter

Ein exzentrisches Gewicht an der Exzenterwelle innerhalb des Exzentergehäuses wird, bei hohen Geschwindigkeiten, von einer Kupplung und einem Riemenantriebssystem angetrieben.

Diese hohen Rotationsgeschwindigkeiten der Welle verursachen die schnellen Auf- und Ab Bewegungen der Maschine sowie die Vorwärtsbewegung.

13.6 Wartung des Luftfilters (Abb. 18)

⚠ GEFAHR!

Brand- und Explosionsgefahr!

Kraftstoff kann sich bei falscher Reinigung entzünden und gegebenenfalls explodieren. Dies führt zu schweren Verbrennungen oder zum Tod.

- Reinigen Sie den Luftfilter nur durch Ausklopfen.

- Reinigen Sie den Luftfilter niemals mit Benzin oder brennbaren Lösungsmitteln.

HINWEIS!

Beschädigungsgefahr!

Der Betrieb des Motors ohne eingesetztes Filterelement kann zu Motorschäden führen.

- Lassen Sie den Motor nie ohne eingesetztes Luftfilterelement laufen.

Ein verschmutzter Luftfiltereinsatz (4c) verringert die Motorleistung durch zu geringe Luftzufuhr zum Vergaser. Eine regelmäßige Kontrolle ist daher unerlässlich. Der Luftfilter sollte alle 50 Betriebsstunden kontrolliert werden und bei Bedarf gereinigt werden.

1. Schrauben Sie die Flügelmutter (4a) ab und nehmen Sie den Luftfilterdeckel (4) ab.
2. Überprüfen Sie den Luftfilterdeckel (4) auf Löcher oder Risse. Ersetzen Sie ein evtl. beschädigtes Element.

3. Schrauben Sie die innere Flügelmutter (4b) ab und nehmen Sie den Filtereinsatz (4c) heraus.

4. Wischen Sie Schmutz von der Innenseite des Fil- tergehäuses mit einem sauberen, feuchten Lappen ab. Achten Sie darauf, dass kein Schmutz in die Öffnung gelangt. Setzen Sie den Luftfilterdeckel (4) für die Dauer der Filterreinigung wieder auf das Filtergehäuse.

5. Nehmen Sie den Filtereinsatz (4c) ab. Prüfen Sie ihn auf Beschädigungen und ersetzen Sie ihn gegebenenfalls.

6. Klopfen Sie den Filtereinsatz (4c) auf einer harten Oberfläche aus, um den Schmutz zu beseitigen. Bürsten Sie den Schmutz niemals ab, da er dadurch in die Fasern gedrückt wird.

7. Reinigen Sie den Filtereinsatz (4c) ggf. zusätzlich in warmem Wasser und milder Seifenlösung. Spülen Sie ihn gründlich mit klarem Wasser aus und lassen Sie ihn gut trocknen.

8. Setzen Sie den sauberen Filtereinsatz (4c) wieder ein und schrauben Sie die innere Flügelmutter (4b) fest.

9. Setzen Sie den Luftfilterdeckel (4) auf und befestigen Sie ihn mit der Flügelmutter (4a).

⚠️ ACHTUNG: Lassen Sie niemals den Motor ohne oder mit beschädigtem Luftfiltereinsatz (4c) laufen. So kann Schmutz in den Motor gelangen, wodurch Motorschäden entstehen können. Die Herstellergarantie erlischt.

13.7 Zündkerze reinigen/ersetzen (Abb. 19)

⚠ ACHTUNG: Zündkerze nur bei kaltem Motor wechseln!

Überprüfen Sie die Zündkerze erstmals nach 10 Betriebsstunden auf Verschmutzung und reinigen Sie diese gegebenenfalls mit einer Kupferdrahtbürste. Ersetzen Sie danach die Zündkerze alle 50 Betriebsstunden bei Bedarf.

1. Ziehen Sie das Zündkerzenkabel ab und beseitigen Sie etwaigen Schmutz im Zündkerzenbereich.

2. Drehen Sie die Zündkerze (24) mit dem mitgelieferten Zündkerzenschlüssel heraus.

3. Prüfen Sie den Isolator. Ersetzen Sie die Zündkerze bei Beschädigungen, wie z. B. Risse oder Splitter.

4. Reinigen Sie die Zündkerzen-Elektroden mit einer Drahtbürste.

5. Prüfen Sie den Elektrodenabstand und stellen Ihn mit Hilfe einer Fühlerlehre ein. Damit der Motor leistungsfähig bleibt, muss die Zündkerze den richtigen Elektrodenabstand (0,7-0,8 mm) haben.

6. Schrauben Sie die Zündkerze (24) von Hand wieder ein und ziehen Sie diese mit dem mitgelieferten Zündkerzenschlüssel etwa 1/4 Umdrehung fest.

7. Setzen Sie das Zündkerzenkabel auf die Zünd- kerze (24).

⚠️ ACHTUNG!

Eine lockere Zündkerze kann sich überhitzen und den Motor beschädigen. Und ein zu starkes Anziehen der Zündkerze kann das Gewinde im Zylinderkopf beschädigen.

14. Lagerung

⚠ GEFAHR!

Brand- und Explosionsgefahr!

Beim Lagern des Produkts in der Nähe von möglichen Entzündungsquellen, kann es zu einem Brand oder einer Explosion kommen. Dies führt zu schweren Verbrennungen oder zum Tod.

- Beseitigen Sie mögliche Entzündungsquellen, wie z. B. Öfen, Heißwasserboiler mit Gas, Gastrockner usw.

HINWEIS!

Beschädigungsgefahr!

Wird das Produkt nicht ordnungsgemäß gelagert, kann dies zu Motorschäden führen.

- Lagern Sie das Produkt geschützt vor Schmutz, Staub und Feuchtigkeit.

14.1 Lagerung bei längeren Betriebspausen:

Wird die Rüttelplatte für einen Zeitraum von mehr als 30 Tagen nicht benutzt, befolgen Sie die unten stehenden Schritte, um sie für die Einlagerung vorzubereiten.

1. Leeren Sie den Benzintank vollständig (siehe Abschnitt 13.4). Eingelagertes Benzin, das Ethanol oder MTBE enthält, wird innerhalb von 30 Tagen schal. Schales Benzin hat einen hohen Gummianteil und kann so den Vergaser verstopfen und die Benzinzufuhr einschränken.

2. Lassen Sie das Motoröl aus dem Motor ab, während er noch warm ist. Füllen Sie neues Öl ein. (siehe Abschnitt 13.3.)

3. Verwenden Sie saubere Tücher zur Reinigung der Rüttelplatte.

⚠️ Verwenden Sie keine aggressiven Reinigungsmittel oder Reinigungsmittel auf Ölbasis, wenn Sie die Kunststoffteile reinigen. Chemikalien können Kunststoffe beschädigen.

1. Lagern Sie die Rüttelplatte in einer aufrechten Position in einem sauberen, trockenen Gebäude mit guter Ventilation.

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreien sowie für Kinder unzugänglichen Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30°C.

Bewahren Sie das Gerät in der Originalverpackung auf. Decken Sie das Gerät ab, um es vor Staub oder Feuchtigkeit zu schützen.

Bewahren Sie die Betriebsanleitung bei dem Gerät auf.

15. Reparatur & Ersatzteilbestellung

Nach Reparatur oder Wartung vergewissern Sie sich, ob alle sicherheitstechnischen Teile angebracht und in einwandfreiem Zustand sind. Verletzungsgefährdende Teile vor anderen Personen und Kindern unzugänglich aufbewahren.

Achtung: Laut Produkthaftungsgesetz wird nicht für Schäden gehaftet, die durch unsachgemäße Reparaturen oder durch Nichtverwendung von Originalersatzteilen verursacht werden.

Beauftragen Sie einen Kundendienst oder einen autorisierten Fachmann. Entsprechendes gilt auch für Zubehörteile.

Ersatzteile und Zubehör erhalten Sie in unserem Service-Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

Anschlüsse und Reparaturen

Anschlüsse und Reparaturen der elektrischen Ausrüstung dürfen nur von einer Elektro-Fachkraft durchgeführt werden.

Geben Sie bei Rückfragen bitte folgende Daten:

• Stromart des Motors
- Daten des Maschinen-Typenschildes
- Daten des Motor-Typenschildes

Wichtiger Hinweis im Fall einer Reparatur:

Bei Rücklieferung des Produkts zur Reparatur beachten Sie bitte, dass es aus Sicherheitsgründen öl- und kraftstofffrei an die Servicestation gesendet werden muss.

15.1 Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:

• Modellbezeichnung
- Artikelnummer
- Daten des Typenschildes

Ersatzteile / Zubehör

Gummimatte - Artikel-Nr.: 3904601413

Benzin-Absaugpumpe - Artikel-Nr.: ..... 7907600001

15.2 Service-Informationen

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsmäßigen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Verschleißteile*: Zündkerze, Öl, Riemen, Gummimatte, Luftfilter

* nicht zwingend im Lieferumfang enthalten!

16. Entsorgung und Wiederverwertung

Hinweise zur Verpackung

Die Verpackungsmaterialien sind recycelbar. Bitte Verpackungen umweltgerecht entsorgen.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Kraftstoffe und Öle

• Vor der Entsorgung des Geräts müssen der Kraftstofftank und der Motorölbehälter geleert werden!
• Kraftstoff und Motoröl gehören nicht in den Hausmüll oder Abfluss, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!
• Leere Öl- und Kraftstoffbehälter müssen umweltgerecht entsorgt werden.

17. Störungsabhilfe

Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt, wie sie Abhilfe schaffen können, wenn Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie das Problem damit nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt.

Störung mögliche Ursache Abhilfe
Motor startet nicht	Zündkerzenkabel nicht verbunden	Verbinden Sie das Zündkerzenkabel sicher mit der Zündkerze.
	Kein Benzin oder schales Benzin Füllen	Sie sauberes, neues Benzin ein.
	Gashebel nicht in korrekter Start-position	Bringen Sie den Gashebel in die Start-position.
	Blockierte Benzinleitung Reinigen Sie die Benzinleitung.
	Verölte Zündkerze	Zündkerze reinigen, Abstand einstellen oder austauschen.
	Zu wenig Öl	Prüfen Sie den Motorölstand und füllen Sie es ggf. nach.
	Überfüllung des Motors	Warten Sie einige Minuten bis zum Neu-start.
Motor läuft unregelmäßig	Zündkerzenkabel lose	Verbinden Sie das Zündkerzenkabel und befestigen Sie es.
	Gerät läuft in CHOKE Bringen Sie den Chokehebel in Stellung OFF.
	Blockierte Benzinleitung oder schales Benzin	Reinigen Sie die Benzinleitung. Füllen Sie sauberes, neues Benzin in den Tank.
	Wasser oder Schmutz im Benzin-system	Lassen Sie das Benzin aus dem Tank. Füllen Sie neues Benzin ein.
	Verunreinigter Luftfilter	Reinigen Sie den Luftfilter, oder tauschen Sie ihn aus.
Motor überhitzt	Verunreinigter Luftfilter Reinigen Sie den Luftfilter.
	Eingeschränkter Luftstrom Reinigen Sie den Motor der Rüttelplatte.
Motor hält nicht an, wenn Gashebel in Stoppposition ist, oder Motorgeschwindigkeit erhöht sich nicht richtig, wenn der Gashebel bewegt wird.	Ablagerungen in Gashebelverbindungen.	Entfernen Sie Schmutz und Ablagerungen.
	Seilzug beschädigt Fachhändler kontaktieren.
Die Rüttelplatte lässt sich bei Betrieb nur schwer steuern (Maschine hüpft oder bewegt sich abrupt nach vorn).	Motorgeschwindigkeit zu hoch auf hartem Untergrund.	Stellen Sie eine geringere Geschwindigkeit mit dem Gashebel ein.
	Stoßdämpfer zu locker oder beschädigt	Fachhändler kontaktieren.
Keine Rüttelfunktion bzw. Rüttelplatte erreicht die Höchstgeschwindigkeit nicht	Beschädigung am Exzenter oder der Rüttelplatte	Fachhändler kontaktieren.
	Antriebsriemen zu locker und rutscht durch	Antriebsriemen einstellen oder ersetzen.
Ölverlust am Motor oder am Exzenter	Verschlissene Dichtungen	Fachhändler kontaktieren.
	Undichtigkeiten am Gehäuse

Garantiebedingungen

Revisionsdatum 26.11.2021

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Service-rufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen.

Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes:

1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Herstellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pflege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen.

- Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden.

- Geräte, an denen Veränderungen oder Modifikationen vorgenommen wurden.

- Geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind.

- Geräte an denen eigenmächtig Reparaturen oder Reparaturen, insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden.

- Wenn die Kennzeichnung am Gerät bzw. die Identifikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind.

- Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden.

Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen.

1. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroffene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoffen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.

2. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer

Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center.

Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

1. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem Service-Center.

Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig.

1. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Verschleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus.

2. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

3. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden.

Bei Übersetzungen ist stets die deutsche Fassung maßgeblich.

Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com

Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail] · Internet: http://www.scheppach.com

* Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten

** Verbindungskosten: kostenlos aus dem deutschen Festnetz

Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor.

Ersatzteile Zubehör

Reparatur
DokumenteKontakt

7. Technische gegevens

9.1 Montera handtag (bild 3 + 4)

Gummimatta - artikelnr: 3904601413

Bensinutsugningspump - artikelnr: ..... 7907600001

15.2 Serviceinformation

EU-Konformitätserklärung

Originalkonformitätserklärung

Art.-Nr. / Art. no. / N° d'ident.:

SCHEPPACH

RÜTTELPLATTE - HP1900S, HP1100S HP2300S, HP1300S

PLATE COMPACTOR - HP1900S, HP1100S HP2300S, HP1300S

PLAQUE VIBRANTE - HP1900S, HP1100S HP2300S, HP1300S

5904617903, 59046179969, 5904604903, 5804604984,

5904604943, 5904604966, 3904602903

2014/29/EU 2004/22/EG 89/686/EWG_96/58/EG 2014/35/EU 2014/68/EU 90/396/EWG X 2014/30/EU X 2011/65/EU* X 2000/14/EG_2005/88/EG X Noise: measured LWA = 104.1 dB; guaranteed LWA = 106 dB Annex V Annex VI X Notified Body: TÜV SÜD Industrie Service GmbH, Westendstrasse 199, 80686 München, Deutschland Notified Body No.: 0036 X 2006/42/EG Annex IV Notified Body: Notified Body No.: Certificate No.: X 2016/1628/EU Emission. No: e24*2016/1628*2021/1398SRA1/P*0520*00

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Ichenhausen, 05.05.2025

i.V. Yondros Paul

Signature / Andreas Pecher / Head of Project Management

First CE: 2021

EU-Konformitätserklärung

Originalkonformitätserklärung

Art.-Nr. / Art. no. / N° d'ident.:

5904604943, 5904604966, 3904602903

SCHEPPACH

RÜTTELPLATTE - HP1900S, HP1100S HP2300S, HP1300S

PLATE COMPACTOR - HP1900S, HP1100S HP2300S, HP1300S

PLAQUE VIBRANTE - HP1900S, HP1100S HP2300S, HP1300S

5904617903, 59046179969, 5904604903, 5804604984,

89/686/EWG_96/58/EG 90/396/EWG

X 2000/14/EG_2005/88/EG X Noise: measured LWA = 104.1 dB; guaranteed LWA = 106 dB Annex V X Annex VI Notified Body: TÜV SÜD Industrie Service GmbH, Westendstrasse 199, 80686 München, Deutschland Notified Body No.: 0036 X 2016/1628/EU Emission. No: e24*2016/1628*2021/1398SRA1/P*0520*00

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Ichenhausen, 05.05.2025

EU-Konformitätserklärung

Originalkonformitätserklärung

Art.-Nr. / Art. no. / N° d'ident.:

SCHEPPACH

RÜTTELPLATTE - HP1900S, HP1100S HP2300S, HP1300S

PLATE COMPACTOR - HP1900S, HP1100S HP2300S, HP1300S

PLAQUE VIBRANTE - HP1900S, HP1100S HP2300S, HP1300S

5904617903, 59046179969, 5904604903, 5804604984,

5904604943, 5904604966, 3904602903

	2014/29/EU		2004/22/EG		89/686/EWG_96/58/EG
	2014/35/EU		2014/68/EU		90/396/EWG
X	2014/30/EU	X	2011/65/EU*
X	2006/42/EG
	Annex IVNotified Body:Notified Body No.:Certificate No.:

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Ichenhausen, 05.05.2025

i.V. Mendes Hall

Signature / Andreas Pecher / Head of Project Management

First CE: 2021

EU-Konformitätserklärung

Originalkonformitätserklärung

Marke / Brand / Marka: SCHEPPACH

Art.-Bezeichnung: RÜTTELPLATTE - HP1900S, HP1100S HP2300S, HP1300S

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Ichenhausen, 05.05.2025

i.V. Aynduras Hall

Signature / Andreas Pecher / Head of Project Management

First CE: 2021

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB
