Todl next - Kindersitz Nuna - Kostenlose Bedienungsanleitung

Produkttyp	i-Size Autositz
Modell	Todl next
Marke	Nuna
Sicherheitsnorm	UN R129 (i-Size)
Maximales Kindesgewicht	19 kg
Minimale Körpergröße des Kindes (rückwärtsgerichtet)	40 cm
Maximale Körpergröße des Kindes	105 cm
Verwendung rückwärtsgerichtet	40-105 cm, ≤19 kg, bis 4 Jahre
Verwendung vorwärtsgerichtet	76-105 cm, ≤19 kg, ab 15 Monaten
360°-Drehung	Ja, mit Drehknopf
ISOFIX-Befestigung	Ja, mit Verbindern und grünen Anzeigen
Stützfuß	Ja, verstellbar mit grün/roter Anzeige
Seitenaufprallschutz	Abnehmbare Seitenmodul
Verstellbare Neigung	5 Positionen im rückwärts- und vorwärtsgerichteten Modus
Verstellbare Kopfstütze	6 Positionen
Gurt	5-Punkt, Magnetverschluss
Abnehmbare Babyschale	Für Kind <60 cm und ≤13 kg
Waschen der Bezüge	Kaltwasser <30°C
Trocknen	Im Schatten, nicht schleudern
Garantie	Personalisiert, Registrierung auf www.nunababy.com
Herstellerkontakt	[e-mail]

Häufig gestellte Fragen - Todl next Nuna

Wie installiere ich den Sitz mit ISOFIX?

Befestigen Sie die ISOFIX-Führungen an den Fahrzeugverankerungen, ziehen Sie die Verbinder aus, stecken Sie sie bis zum Einrasten ein (grüne Anzeigen), dann klappen Sie den Stützfuß bis zum Boden aus (grüne Anzeige).

Ab welchem Alter kann die vorwärtsgerichtete Nutzung verwendet werden?

Die vorwärtsgerichtete Nutzung ist ab 15 Monaten erlaubt, für Kinder mit einer Größe zwischen 76 und 105 cm und einem Gewicht bis zu 19 kg.

Wie stelle ich die Neigung ein?

Drücken Sie den Neigungsverstellknopf und stellen Sie den Sitz auf eine der 5 Positionen ein, die im rückwärts- und vorwärtsgerichteten Modus verfügbar sind.

Wie reinige ich die Bezüge?

Waschen Sie die Bezüge in kaltem Wasser <30°C, bügeln Sie sie nicht, reinigen Sie sie nicht chemisch und schleudern Sie sie nicht. Lassen Sie sie im Schatten trocknen.

Wie verwende ich den Babyliner?

Der Babyliner wird für Kinder mit einer Größe unter 60 cm und einem Gewicht ≤13 kg im rückwärtsgerichteten Modus empfohlen. Er verstärkt den Seitenaufprallschutz. Entfernen Sie ihn im vorwärtsgerichteten Modus.

Was tun, wenn die Anzeige am Stützfuß rot ist?

Eine rote Anzeige bedeutet, dass der Stützfuß nicht korrekt installiert ist. Stellen Sie seine Länge durch Drücken des Einstellknopfs neu ein, bis er den Boden berührt und die Anzeige grün wird.

Kann ich diesen Sitz mit einem aktiven Frontairbag verwenden?

Nein. Verwenden Sie den Sitz niemals rückwärtsgerichtet auf einem Sitz mit aktivem Frontairbag. Dies birgt ein Risiko schwerer oder tödlicher Verletzungen.

Wie löse ich die weichen Teile?

Drücken Sie zum Lösen der weichen Teile den roten Knopf der Schnalle und befolgen Sie die Schritte zum Zerlegen (39-44). Zum Zusammenbauen wiederholen Sie die Schritte in umgekehrter Reihenfolge.

Welche Höhe wird für den Gurt empfohlen?

Im rückwärtsgerichteten Modus sollten die Gurte auf Höhe oder unterhalb der Schultern sein. Im vorwärtsgerichteten Modus sollten sie auf Schulterhöhe sein.

Was tun nach einem Unfall?

Der Sitz muss nach einem heftigen Unfall ersetzt werden, auch wenn keine sichtbaren Schäden vorhanden sind. Kontaktieren Sie den Hersteller für einen Ersatz.

BEDIENUNGSANLEITUNG Todl next Nuna

Van der Valk Boumanweg 178 C

2352JD Leiderdorp

The Netherlands

WICHTIG! BEWAHREN SIE DIESE ANWEISUNGEN ZUM KÜNFTIGEN NACHSCHLAGEN AUF: SORGFÄLTIG LESEN

Inhalt

Produktinformationen 31

Produktregistrierung

Garantie

Kontakt

Anforderungen an die Nutzung mit Kind 32

Warnung 33

Teileliste 35

Produkt aufbauen 37

Produkt verwenden 37

Reinigung und Wartung 42

Produktinformationen

Modellnummer:

Fertigungsdatum:

Produktregistrierung

Bitte füllen Sie die obigen Informationen aus. Modellnummer und Fertigungsdatum befinden sich auf der Unterseite des erweiterten Kinderrückhaltesystems.

Besuchen Sie zur Registrierung Ihres Produktes:

www.nunababy.com

Klicken Sie auf der Startseite auf den „Ausrüstung registrieren“-Link.

Garantie

Wir haben unsere hochwertigen Produkte so entwickelt, dass Sie mit Ihrem Kind und Ihrer Familie wachsen. Da wir uns durch unsere Produkte hervorheben, ist unser Sortiment je nach Produkt durch eine angepasste Garantie ab Kaufdatum abgedeckt. Bitte halten Sie bei Kontaktaufnahme mit uns Kaufbeleg, Modellnummer und Fertigungsdatum bereit.

Garantieinformationen finden Sie unter:

www.nunababy.com

Klicken Sie auf der Startseite auf den „Garantie“-Link.

Kontakt

Wenden Sie sich für Ersatzteile, Service und weitere Garantiefragen an unseren Kundendienst.

[e-mail]

www.nunababy.com

Anforderungen an die Nutzung mit Kind

Dieses Produkt eignet sich für Kinder, die folgende Anforderungen erfüllen:

Körpergröße des Kindes	Installationsmodus	Abbildung zur Installation	Referenzalter	Sitzposition	Anleitung für Babyeinsatz
40 bis 105 cm/ ≤slant 19 kg	Rückwärts gerichteter Modus		< 4 Jahre	Position 1-5	Sie sollten den vollständigen Kleinkindeinsatz verwenden, solange das Baby weniger als 60 cm misst und 13 kg oder weniger wiegt. Kann verwendet werden, bis das Kind aus dem Einsatz herausgewachsen ist. Der Babyeinsatz ist mit einem seitlichen Aufpralischutz verstärkt.
76 bis 105 cm/ ≤slant 19 kg	Vorwärts gerichteter Modus		H5 Monatebis 4 Jahre	Position 1-5	Entfernen Sie den Babykeil im Fahrtrichtung-Modus.

1 - Dies ist ein fortschrittliches „i-Size“-Kinderrückhaltesystem. Es ist gemäß UN-Richtlinie Nr. 129 für die Verwendung in „i-Size“-kompatiblen Fahrzeugsitzpositionen zugelassen, wie vom Fahrzeughersteller im Handbuch Ihres Fahrzeugs aufgeführt ist.
2 - Bitte wenden Sie sich im Zweifelsfall an den Hersteller oder Händler des fortschrittlichen Kinderrückhaltesystems.

WARNING

Nichtbeachtung dieser Warnungen und Anweisungen könnte zu schweren Verletzungen oder zum Tode führen.

ACHTEN Sie darauf, feste Teile und Kunststoffteile eines fortschrittlichen Kinderrückhaltesystems so zu platzieren und zu installieren, dass sie nicht in einem Tür Sitz oder a Fahrzeugtür eingeklemmt werden.

Verwenden Sie das entgegen der Fahrtrichtung ausgerichtete Kinderrückhaltesystem NICHT in Sitzpositionen, an denen ein aktiver Front-Airbag installiert ist.

Zur Nutzung dieses fortschrittlichen Kinderrückhaltesystems entsprechend der UN-Richtlinie Nr. 129 muss Ihr Kind die folgenden Voraussetzungen erfüllen.

Blick gegen die Fahrtrichtung:

Körpergröße des Kindes 40 – 105 cm/ Gewicht des Kindes ≤ 19 kg:

Blick in Fahrtrichtung:

Körpergröße des Kindes 76 – 105 cm/Gewicht des Kindes ≤ 19 kg:

WICHTIG - NICHT IN FAHRTRICHTUNG VERWENDEN, BEVOR DAS KIND NICHT EIN ALTER VON 15 MONATEN ÜBERSCHRITTEN HAT (siehe Anweisungen)

Alle Standbein müssen den Fahrzeugboden berühren und alle Haltegurte müssen entsprechend dem Körper des Kindes angepasst werden. Die Gurte dürfen nicht verdreht sein.

Stellen Sie sicher, dass der Beckengurt so tief wie möglich angelegt ist, damit das Becken sicher gehalten wird.

Dieses Kinderrückhaltesystem sollte ersetzt werden, wenn sie übermäßiger Belastung in einem Unfall ausgesetzt waren. Ein Unfall kann es beschädigen, ohne sichtbare Spuren aufzuweisen.

Beachten Sie die Gefahren durch nicht von einer zuständigen Stelle zugelassenen Veränderungen oder Ergänzungen an diesem Produkt. Beachten Sie außerdem die Gefahren bei Nichteinhaltung der Installationsanweisungen des Herstellers eines Kinderrückhaltesystems.

Bitte platzieren Sie dieses Kinderrückhaltesystem nicht im direkten Sonnenlicht; andernfalls kann es zu heiß für die Haut Ihres Kindes werden. Fassen Sie das Kinderrückhaltesystem zum Testen der Temperatur immer erst an, bevor Sie das Kind hineinsetzen.

Kinder dürfen nicht unbeaufsichtigt im verstärkten Kinderrückhaltesystem zurückgelassen werden.

Gepäck und andere Gegenstände, die bei einem Unfall Verletzungen verursachen könnten, sollten angemessen gesichert werden.

Das fortschrittliche Kinderrückhaltesystem passt bei Verwendung an einer dieser Positionen möglicherweise nicht in alle zugelassenen Fahrzeuge.

Das fortschrittliche Kinderrückhaltesystem sollte NICHT ohne die Textilteile verwendet werden.

Die Textilteile sollten ausschließlich durch die vom Hersteller empfohlenen Teile ersetzt werden, da sie das Verhalten des Kinderrückhaltesystems wesentlich beeinflussen.

Die Anweisungen sollten während der Einsatzzeit beim verstärkten Kinderrückhaltesystem aufbewahrt werden.

Bitte beachten Sie außerdem die Anweisungen und Warnhinweise im Handbuch des Fahrzeugherstellers.

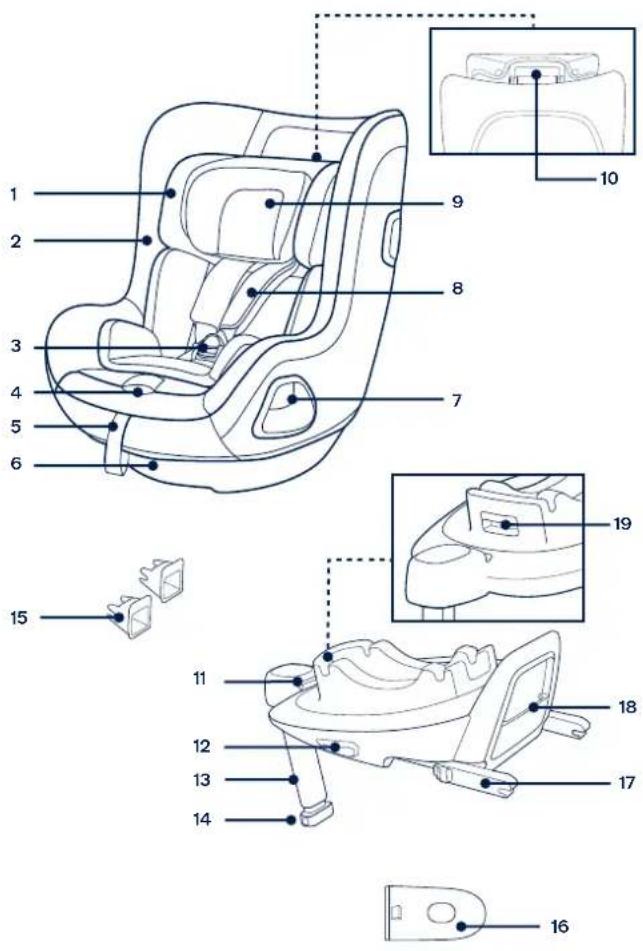

Teileliste

Überprüfen Sie vor der Montage, ob alle Teile vorhanden sind. Falls etwas fehlen sollte, wenden Sie sich an Ihren Händler vor Ort. Für die Montage werden keine Werkzeuge benötigt.

1 Kopfstütze
2 Sitzauflage
3 Verschluss
4 Gurtverstellknopf
5 Gurtführungseinstellung
6 Neigungseinstellknopf
7 Drehknopf
8 Schultergurtabdeckungen
9 Babyeinsatz
10 Kopfstützenversteller
11 ISOFIX-Einstellknopf
12Kinderrückhaltesystem-Freigabeknopf
13 Standbein
14 Standbein-Einstellknopf
15 ISOFIX-Führungen
16 Seitlicher Aufprallschutz
17 ISOFIX-Befestigung
18 Fach für Gebrauchsanweisung
19 Babyschalen-Drehknopf

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

Produkt aufbauen

Hinweise zur Installation

Dieses fortschrittliche Kinderrückhaltesystem eignet sich nur für Fahrzeugsitze mit ISOFIX-Verankerungsstange. (1)

Verwenden Sie das entgegen der Fahrtrichtung ausgerichtete Kinderrückhaltesystem NICHT in Sitzpositionen, an denen ein aktiver Front-Airbag installiert ist. (2) Andernfalls drohen schwere oder sogar tödliche Verletzungen. Weitere Informationen entnehmen Sie bitte dem Fahrzeughandbuch.

Befestigen Sie dieses fortschrittliche Kinderrückhaltesystem NICHT an Fahrzeugsitzen, die in Bezug auf die Fahrtrichtung zur Seite oder nach hinten weisen.

Die empfohlenen Installationspositionen entnehmen Sie bitte der Bedienungsanleitung Ihres Fahrzeugs. (3)

Sie sollten dieses fortschrittliche Kinderrückhaltesystem auf dem Rücksitz installieren. (4)

Installieren Sie dieses fortschrittliche Kinderrückhaltesystem NICHT auf beweglichen Fahrzeugsitzen.

Produkt verwenden

Basis installieren

1 - Bringen Sie die ISOFIX-Führungen an den ISOFIX-Verankerungsstangen des Fahrzeugs an (siehe Fahrzeughandbuch). (5) Die ISOFIX-Führungen können die Oberfläche des Fahrzeugsitzes vor Verschleiß schützen. Sie sind auch eine Führung für die ISOFIX-Befestigungen.
2 - Klappen Sie das Standbein aus dem Aufbewahrungsfach auf. (6)
3 - Ziehen Sie die ISOFIX-Befestigungen aus, indem Sie den ISOFIX-Einstellknopf drücken, während Sie an der Befestigung ziehen. (7)
4 - Drücken Sie zum Anpassen der ISOFIX-Verbinder den ISOFIX-Freigabeknopf. Richten Sie die ISOFIX-Befestigungen mit den ISOFIX-Führungen aus und rasten Sie beide ISOFIX-Befestigungen in den ISOFIX-Verankerungsstangen ein. (8)

! Achten Sie darauf, dass beide ISOFIX-Befestigungen gut mit den ISOFIX-Verankerungsstangen des Fahrzeugs verbunden sind. Sie sollten zwei Klickgeräusche hören und die Anzeigen an beiden ISOFIX-Verbindungen sollten vollständig grün sein. (8)-1
! Vergewissern Sie sich, dass die Basis sachgemäß installiert ist, indem Sie an beiden ISOFIX-Befestigungen ziehen.

5 - Ziehen Sie das Standbein bis zum Boden aus, nachdem Sie die Basis auf dem Fahrzeugsitz platziert haben (9). Wenn das Standbein richtig installiert ist, wird die Standbeinanzeige grün. Rot bedeutet, dass die Installation nicht ordnungsgemäß ausgeführt wurde. (9)-2

Das Standbein hat mehrere Positionen. Wenn die Standbeinanzeige rot ist, befindet sich das Standbein in der falschen Position.

! Vergewissern Sie sich, dass das Standbein komplett auf dem Fahrzeugboden aufliegt.
! Drücken Sie den Standbein-Einstellknopf zusammen. Verkürzen Sie dann das Standbein, indem Sie es nach oben schieben. (9)-1

Die vollständig montierte Basis wird gezeigt in (10).

! Die ISOFIX-Befestigungen müssen Balken den ISOFIX-Verankerungsstangen verbunden und dort eingerastet sein. (10)-1
! Das Standbein muss richtig installiert sein, was durch eine grüne Anzeige überprüft werden kann. (10)-2

6 - Drücken Sie zum Entfernen der Basis zunächst den zweiten Verschlussknopf (11)-1 angezeigt den Knopf (11)-2 an den ISOFIX-Verbindern, bevor Sie die Basis vom Autositz abnehmen. (11)
7 - Zum Transportieren den ISOFIX-Einstellknopf drücken und die ISOFIX-Befestigungen zurück in die Aufbewahrungsposition bewegen. (12)

Seitlichen Aufprallschutz verwenden

1 - Das fortschrittliche Kinderrückhaltesystem wird mit abnehmbarem seitlichem Aufprallschutz geliefert. Dieser seitliche Schutz Aufprallschutz MUSS auf der Türseite des Fahrzeugs verwendet werden. Installation in (13) abgebildet.
2 - Drücken Sie den Freigabeknopf zum Entfernen des Seitenaufprallschutzes. (14)

Höhenanpassung

für Kopfstütze und Schultergurte

Bitte passen Sie die Kopfstütze an und prüfen, ob sich der Schultergurt auf der richtigen Höhe befindet (vgl. (15)(16)(17)(18)).

! Bei Verwendung im rückwärts gerichteten Modus müssen die Schultergurte gleich hoch wie die Oberseite der Schultern des Kindes oder knapp darunter verlaufen. (15)
! Bei Verwendung in Fahrtrichtung muss die Höhe der Schultergurte der Höhe der Schultern des Kindes entsprechen. (16)

Ziehen Sie den Kopfstützeneinstellhebel (17) und schieben Sie die Kopfstütze dann herauf oder herunter, bis sie in einer der 6 Positionen einrastet. Die Positionen der Kopfstütze sind in Abb. (18) dargestellt.

Neigungseinstell

1 - Drücken Sie den Neigungseinstellknopf zur Anpassung der Position des fortschrittlichen Kinderrückhaltesystems. (19)
2 - Sowohl der Modus in Fahrtrichtung als auch der rückwärts gerichtete Modus haben 5 Neigungspositionen, die Neigungswinkel werden gezeigt in (20)

Rückwärts gerichteter Modus

(Körpergröße des Kindes 40 - 105 cm/ Gewicht des Kindes ≤ 19 kg)

! Installieren Sie das fortschrittliche Kinderrückhaltesystem am Rücksitz eines Fahrzeugs und setzen Sie das Kind dann in das fortschrittliche Kinderrückhaltesystem.
1 - Drücken Sie das fortschrittliche Kinderrückhaltesystem nach unten auf die Basis (21). Wenn das fortschrittlichen Kinderrückhaltesystem gesichert ist, wird die Anzeige am fortschrittlichen Kinderrückhaltesystem grün. (22)
2 - Lösen Sie das fortschrittliche Kinderrückhaltesystem, indem Sie zunächst das Kind aus dem Kinderrückhaltesystem nehmen. Drücken Sie den Freigabeknopf (23)-1 des Kinderrückhaltesystems zusammen, heben Sie dann das Kinderrückhaltesystem an (23)-2.

Das fortschrittliche Kinderrückhaltesystem kann NUR installiert und gelöst werden, wenn es entgegen der Fahrtrichtung ausgerichtet ist.

3 - Drücken und halten Sie den ISOFIX-Einstellknopf, drücken Sie das fortschtittliche Kinderrückhaltesystem dann zurück, bis sie die Rückseite des Fahrzeugsitzes berührt. (24)
4 - Drücken und halten Sie den Drehknopf, damit Sie das Kind leichter seitlich hineinsetzen/herausnehmen können. Drehen Sie den Sitz dann in die rückwärts gerichtete Position. (25)

! Drücken Sie den Drehknopf an beiden Seiten, damit Sie das fortschrittliche Kinderrückhaltesystem drehen können.

5 - Drücken Sie den Gurteinstellknopf, während Sie die Schultergurte in die gewünschte Länge bringen (ziehen Sie zum Verlängern von unterhalb der befestigten Schulterpolster). (26)
6 - Lösen Sie den Verschluss der Gurte, indem Sie den roten Knopf drücken. (27)
7 - Platzieren Sie die Steckzungen am Magnetbereich an der Außenseite des fortschtittlichen Kinderrückhaltesystems so, dass die Zungen gehalten werden. (28)

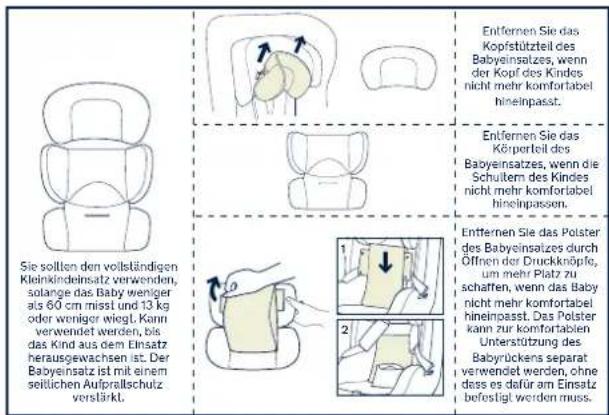

Verwendung des Babyeinsatz

Entfernen Sie das Kopfstützteil des Babyeinsatzes, wenn der Kopf des Kindes nicht mehr komfortabel hineinpass. Entfernen Sie das Körperteil des Babyeinsatzes, wenn die Schultern des Kindes nicht mehr komfortabel hineinpassen. Entfernen Sie das Polster des Babyeinsatzes durch Öffnen der Druckknöpfe, um mehr Platz zu schaffen, wenn das Baby nicht mehr komfortabel hineinpass. Das Polster kann zur komfortablen Unterstützung des Babybrücksens separat verwendet werden, ohne dass es dafür am Einsatz befestigt werden muss. Sie sollten den vollständigen Kleinkindelnsatz verwenden, solange das Baby weniger als 60 cm miast und 13 kg oder weniger wiegl. Kann verwendet werden, bis das Kind aus dem Einsatz herausgewachsen ist. Der Babyeinsatz ist mit einem seitlichen Aufprallschutz versstärkt.

8 - Setzen Sie das Kind in das fortschrittliche Kinderrückhaltesystem und führen Sie beide Arme durch die Gurte.

9 - Rasten Sie den Verschluss ein. Bitte beachten Sie (29).
10 - Drehen Sie das fortschrittliche Kinderrückhaltesystem so, dass es entgegen der Fahrtrichtung ausgerichtet ist. Die Anzeige am fortschrittlichen Kinderrückhaltesystem wird grün. (30)
11 - Ziehen Sie die Gurtführung herab und stellen Sie sie auf die passende Länge ein, so dass Ihr Kind sicher ordnungsgemäß wird. (31)
! Achten Sie stets darauf, dass Ihr Kind sicher angeschnallt und gut befestigt ist, indem Sie jeglichen Durchhang beseitigen.

Vorwärts gerichteter Modus

(Größe des Kindes 76 bis 105 cm / Gewicht des Kindes ≤ 19 kg) (Alter des Kindes ≥ 15 Monate)

! Installieren Sie das fortschrittliche Kinderrückhaltesystem am Rücksitz eines Fahrzeugs und setzen Sie das Kind dann in das fortschrittliche Kinderrückhaltesystem.
1 - Drücken Sie den Drehknopf, damit Sie das Kind leichter seitlich hineinsetzen/herausnehmen können. Drehen Sie den Sitz dann in die nach vorne gerichtete Position. (32)
! Drücken Sie den Drehknopf an beiden Seiten, damit Sie das fortschrittliche Kinderrückhaltesystem drehen können.
2 - Drücken Sie den Gurteinstellknopf, während Sie die Schultergurte in die gewünschte Länge bringen (ziehen Sie zum Verlängern von unterhalb der befestigten Schulterpolster). (33)
3 - Lösen Sie den Verschluss der Gurte, indem Sie den roten Knopf drücken. (34)
! Entfernen Sie den Babykeil im Fahrtrichtung-Modus.
4 - Platzieren Sie die Steckzungen am Magnetbereich an der Außenseite des fortschittlichen Kinderrückhaltesystems so, dass die Zungen gehalten werden. (35)
5 - Drehen Sie das fortschrittliche Kinderrückhaltesystem so, dass es in Fahrtrichtung ausgerichtet ist. Die Anzaige am fortschtittlichen Kinderrückhaltesystem wird grün. (36)
6 - Ziehen Sie die Gurtführung herab und stellen Sie sie auf die passende Länge ein, so dass Ihr Kind sicher ordnungsgemäß wird. (37)

41 Anleitung zu TODL next Anleitung zu TODL next

! Achten Sie stets darauf, dass Ihr Kind sicher angeschnallt und gut befestigt ist, indem Sie jeglichen Durchhang beseitigen.
! Verwenden Sie das Produkt NICHT in Fahrtrichtung, bevor das Kind mindestens 76 cm groß UND 15 Monate alt ist.

Textilteile anbringen und entfernen

Drücken Sie den roten Knopf zum Lösen der Schnalle. (38)

Befolgen Sie zum Abnehmen der Textilteile die Schritte (39) - (44).

Bringen Sie die Textilteile wieder an, indem Sie die obigen Schritte in umgekehrter Reihenfolge befolgen.

Reinigung und Wartung

Bitte bewahren Sie den Babyeinsatz außerhalb der Reichweite von Kindern auf.

Bitte waschen Sie die Textilteile mit kaltem Wasser unter 30 °C.

Sie dürfen die Textilteile NICHT bügeln.

Sie dürfen die Textilteile NICHT bleichen oder in die chemische Reinigung geben.

Reinigen Sie dieses fortschrittliche Kinderrückhaltesystem NICHT mit unverdünntem, neutralen Reinigungsmittel, Benzin oder einem anderen organischen Lösungsmittel. Diese können das fortschrittliche Kinderrückhaltesystem beschädigen.

Wringen Sie die Textilteile NICHT kräftig aus. Andernfalls könnten an den Textilteilen Falten zurückbleiben.

Bitte hängen Sie die Textilteile zum Trocknen im Schatten auf.

Bitte entfernen Sie das fortschrittliche Kinderrückhaltesystem vom Fahrzeugsitz, wenn es längere Zeit nicht verwendet wird.

NUNA International B.V. Nuna und alle zugehörigen Logos sind Marken.
