BEDIENUNGSANLEITUNG BDS 43150 C Classic Kärcher

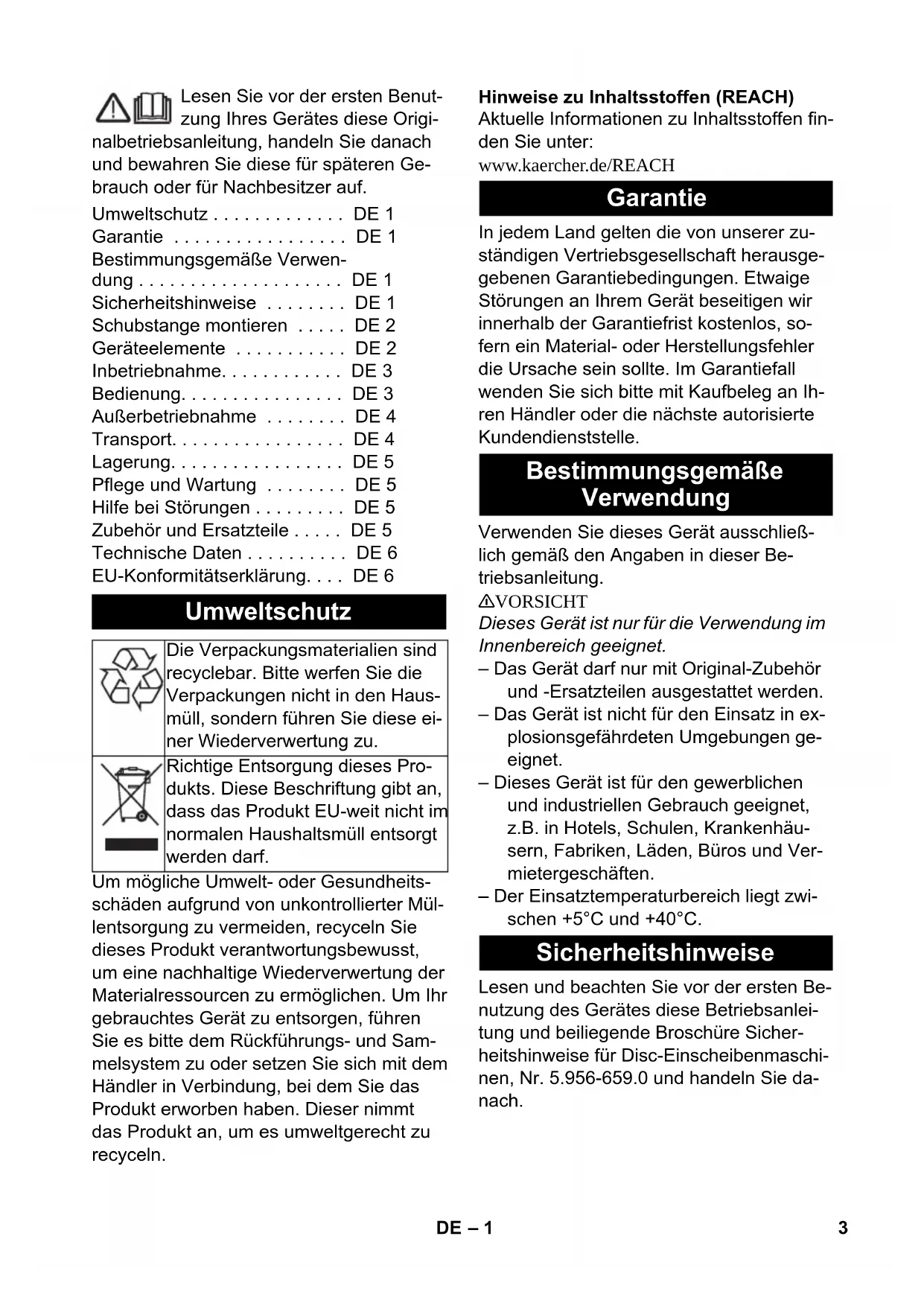

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

Umweltschutz ..... DE 1

Garantie ...... DE 1

Bestimmungsgemäße Verwendung ..... DE 1

Sicherheitshinweise ..... DE 1

Schubstange montieren ..... DE 2

Geräteelemente ..... DE 2

Inbetriebnahme. DE 3

Bedienung. DE 3

Außerbetriebnahme ..... DE 4

Transport. DE 4

Lagerung. DE 5

Pflege und Wartung ..... DE 5

Hilfe bei Störungen ..... DE 5

Zubehör und Ersatzteile ..... DE 5

Technische Daten ..... DE 6

EU-Konformitätserklärung.... DE 6

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.

Richtige Entsorgung dieses Produkts. Diese Beschriftung gibt an, dass das Produkt EU-weit nicht im normalen Haushaltsmüll entsorgt werden darf.

Um mögliche Umwelt- oder Gesundheitsschäden aufgrund von unkontrollierter Müllentsorgung zu vermeiden, recyceln Sie dieses Produkt verantwortungsbewusst, um eine nachhaltige Wiederverwertung der Materialressourcen zu ermöglichen. Um Ihr gebrauchtes Gerät zu entsorgen, führen Sie es bitte dem Rückführungs- und Sammelsystem zu oder setzen Sie sich mit dem Händler in Verbindung, bei dem Sie das Produkt erworben haben. Dieser nimmt das Produkt an, um es umweltgerecht zu recyceln.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

Bestimmungsgemäße Verwendung

Verwenden Sie dieses Gerät ausschließlich gemäß den Angaben in dieser Betriebsanleitung.

ΔVORSICHT

Dieses Gerät ist nur für die Verwendung im Innenbereich geeignet.

– Das Gerät darf nur mit Original-Zubehör und -Ersatzteilen ausgestattet werden.

– Das Gerät ist nicht für den Einsatz in explosionsgefährdeten Umgebungen geeignet.

– Dieses Gerät ist für den gewerblichen und industriellen Gebrauch geeignet, z.B. in Hotels, Schulen, Krankenhäusern, Fabriken, Läden, Büros und Vermietergeschäften.

- Der Einsatztemperaturbereich liegt zwischen +5°C und +40°C.

Sicherheitshinweise

Lesen und beachten Sie vor der ersten Benutzung des Gerätes diese Betriebsanleitung und beiliegende Broschüre Sicherheitshinweise für Disc-Einscheibenmaschinen, Nr. 5.956-659.0 und handeln Sie danach.

Gefahrenstufen

⚠ GEFAHR

Hinweis auf eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

⚠️WARNUNG

Hinweis auf eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen kann.

△VORSICHT

Hinweis auf eine möglicherweise gefährliche Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschäden führen kann.

Sicherheitseinrichtungen

Sicherheitseinrichtungen dienen dem Schutz des Benutzers und dürfen nicht außer Betrieb gesetzt oder in ihrer Funktion umgangen werden.

Verriegelung

Verhindert das unbeabsichtigte Einschalten des Geräts. Zum Einschalten des Geräts die Entriegelungstaste, dann den Schalter EIN / AUS drücken.

Schubstange montieren

Vor Inbetriebnahme muss die Schubstange wie gezeigt montiert und die elektrische Verbindung zum Gerät hergestellt werden.

Abbildung siehe Umschlagseite

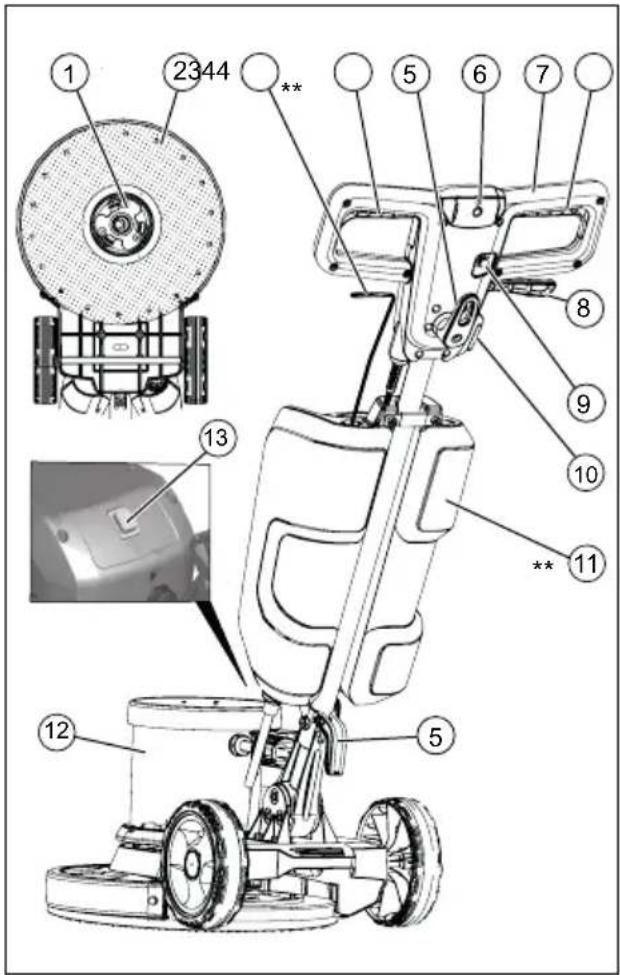

Geräteelemente

Die Geräteabbildung zeigt das Gerät BDS 43/150 C Classic. Das Gerät BDS 43/Duo C weicht geringfügig davon ab.

1 2344 ** 5 6 7 8 9 10 11 12 5

1 Mitnehmer, Scheibenbürste / Pad-Treibteller
2 Besen/Pad-Treibteller
3 Dosierhebel Reinigungsmittellösung (Option)
4 Schalter EIN / AUS
5 Kabelhaken
6 Entriegelungstaste
7 Handgriff
8 Hebel Neigungsverstellung
9 Sicherung Bürstenantrieb
10 Steckdose für Zubehör
11 Reinigungsmitteltank (Option)
12 Motorgehäuse
13 Schalter Bürstendrehzahl (nur BDS 43/Duo C)
** nicht im Lieferumfang

Inbetriebnahme

→ Die Netzanschlussleitung ist regelmäßig auf Beschädigung zu untersuchen, wie z.B. auf Rissbildung oder Alterung. Falls eine Beschädigung festgestellt wird, muss die Leitung vor weiterem Gebrauch ersetzt werden.

→ Gerät auf Beschädigung untersuchen, Schäden durch den Kundendienst beseitigen lassen.

Stromanschluss

• Anschlusswerte siehe Technische Daten und Typenschild.
• Der elektrische Anschluss muss von einem Elektroinstallateur ausgeführt werden und IEC 60364-1 entsprechen.

⚠ GEFAHR

Gefahr durch elektrischen Schlag.

- Netzkabel nicht überfahren.

⚠ GEFAHR

Verletzungsgefahr!

- Netzkabel nie um den Körper oder den Hals legen.

- Netzkabel nicht mit der rotierenden Bürste/dem rotierenden Pad in Berührung kommen lassen.

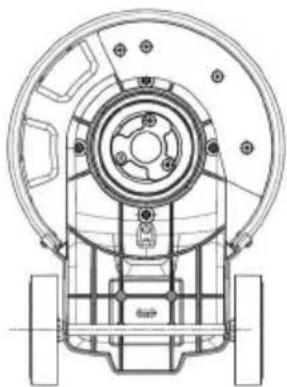

Bürste/Pad anbringen

Hinweis:

Bitte wählen Sie das passende Zubehör für Ihre Reinigungsaufgabe aus.

→ Netzstecker aus der Steckdose ziehen.
→ Hebel Neigungsverstellung ziehen.
→ Bringen Sie den Griff nach vorne in eine vertikale Position.
→ Hebel Neigungsverstellung loslassen.
→ Gerät nach hinten kippen.

→ Scheibenbürste/Treibteller auf den Mitnehmer setzen und gegen den Uhrzeigersinn drehen.

Reinigungsmitteltank (Option) befüllen

⚠️WARNUNG

Beschädigungsgefahr. Nur empfohlene Reinigungsmittel verwenden. Für andere Reinigungsmittel trägt der Betreiber das erhöhte Risiko hinsichtlich der Betriebssicherheit und Unfallgefahr. Nur Reinigungsmittel verwenden, die frei von Lösungsmitteln, Salz- und Flusssäure sind. Sicherheitshinweise auf den Reinigungsmitteln beachten.

→ Reinigungslösung in den Reinigungsmitteltank füllen.

Bedienung

⚠️WARNUNG

Verletzungsgefahr! Die Bedienung des Gerätes erfordert Übung.

• Sicherstellen, dass sich keine Hindernisse im zu reinigenden Bereich befinden.
  – Bodenbeschaffenheit auf Eignung überprüfen.
  – Die Handhabung erschwert sich bei un- ebenen oder rauen Oberflächen.

Arbeitsposition Handgriff einstellen

⚠️WARNUNG

Unfallgefahr durch Verlust der Kontrolle über das Gerät. Griff nur bei stehendem Motor verstellen.

→ Hebel Neigungsverstellung ziehen.

→ Griff in angenehme Position schwenken.
→ Hebel Neigungsverstellung loslassen.

Bürstendrehzahl wählen (nur BDS 43/Duo C)

⚠️WARNUNG

Unfallgefahr durch Verlust der Kontrolle über das Gerät. Schalter Bürstendrehzahl nur bei stehendem Motor betätigen.

→ Schalter Bürstendrehzahl auf gewünschte Drehzahl stellen:
LO: 150 Umdrehungen pro Minute
HI: 300 Umdrehungen pro Minute

Gerät einschalten

ACHTUNG

Beschädigungsgefahr für Bodenbelag. Gerät nicht auf der Stelle betreiben.

→ Netzstecker in eine Steckdose stecken.
→ Griff auf gewünschte Arbeitsposition einstellen. Siehe Kapitel „Arbeitsposition Handgriff“ einstellen.
→ Griff mit beiden Händen festhalten.
→ Entriegelungstaste drücken und gedrückt halten.
→ Schalter EIN / AUS betätigen. Dazu den Handgriff mindestens 3 Schritte von der senkrechten Stellung aus nach unten schwenken.

1 2 3

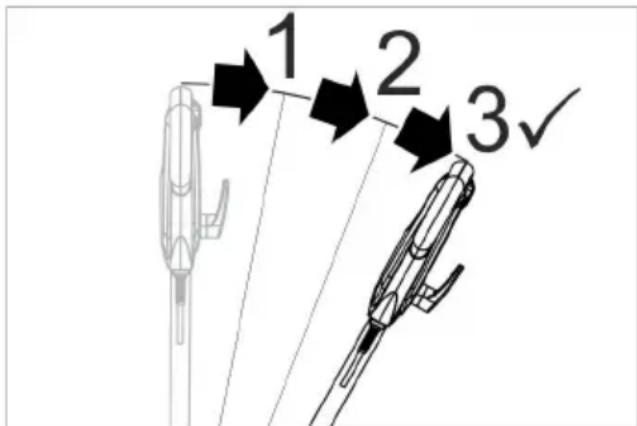

Abbildung: Entsicherung des EIN / AUS Schalters

→ Entriegelungstaste loslassen.
→ Zur Unterbrechung des Betriebs, Schalter EIN / AUS loslassen.

Richtung steuern

• Links: Griff nach unten drücken.
  – Rechts: Griff anheben.

Reinigen

→ Reinigungslösung auf den Boden aufbringen oder Dosierhebel Reinigungsmitteltank (Option) betätigen.
→ Gerät über die zu reinigende Fläche führen.
→ Bei starker Verschmutzung Vorgang wiederholen.
→ Schmutzwasser anschließend mit einem Nasssauger oder einem Tuch aufnehmen.

Außerbetriebnahme

→ Netzstecker aus der Steckdose ziehen
→ Hebel Neigungsverstellung ziehen.
→ Griff in senkrechte Position bringen.
→ Hebel Neigungsverstellung loslassen.
→ Reinigungsmitteltank (Option) abnehmen und nicht verbrauchte Reinigungsmittellösung entsorgen.
→ Wickeln Sie das Netzkabel um die Kabelhaken.
→ Reinigungsmitteltank (Option) mit kla- rem Wasser durchspülen.
→ Gerät in Parkstellung bringen.
→ Treibteller / Scheibenbürste abnehmen
→ Gehäuse mit einem feuchten Lappen reinigen.

Transport

⚠ VORSICHT

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes beim Transport beachten.

→ Hebel Neigungsverstellung ziehen.
→ Griff in senkrechte Position bringen.
→ Hebel Neigungsverstellung loslassen.
→ Gerät nach hinten in Transportstellung kippen und zum Zielort fahren.
→ Beim Transport in Fahrzeugen Gerät nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern.

Lagerung

△VORSICHT

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes bei Lagerung beach- ten.

→ Gerät in Parkstellung bringen.
→ Gerät in einem trockenen, frostgeschützten Raum aufbewahren.

Pflege und Wartung

⚠ GEFAHR

Verletzungsgefahr. Vor allen Arbeiten am Gerät Netzstecker ziehen.

→ Verschmutzte Scheibenbürsten mit Wasser abspülen.
→ Verschmutzte Pads bei maximal 60 °C waschen.
→ Gehäuse mit einem feuchten Lappen reinigen.
→ Netzkabel auf Beschädigung prüfen.

Hilfe bei Störungen

⚠ GEFAHR

Verletzungsgefahr. Vor allen Arbeiten am Gerät Netzstecker ziehen.

Bei Störungen, die mit Hilfe dieser Tabelle nicht behoben werden können, Kunden-dienst rufen.

Störung Behebung
Ungenü-gendes Reini-gungser-gebnis	Verschmutztes Pad auswech-seln und bei maximal 60 °C waschen.
	Abgenützte Scheibenbürste/Pad ersetzen.
	Verschmutzte Scheibenbürs-ten mit Wasser abspülen
	Eignung von Bürste/Pad und Reinigungsmittel für Anwen-dungsfall prüfen.
Gerät vib-riert stark	Korrekten Sitz von Scheiben-bürste/Pad überprüfen.
	Pad-Befestigung prüfen.
	Griff tiefer positionieren.

Störung Behebung
Pad dreht sich nicht	Sicherung Bürstenantrieb zurücksetzen.
	Prüfen, ob Fremdkörper die Bürste/Pad blockiert, gegebenenfalls Fremdkörper entfernen.

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Gerätes.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Bezeichnung Bestell-Nr.
Treibteller BDS 43/150 C 6.3	69-899.0
Treibteller BDS 43/Duo C 6.3	69-901.0
Schrubbürste (rot) 6.369-895	.0
Scheibenbürste, hart(schwarz)	6.369-898.0
Shampooierbürste, mittel-weich (weiß/blau)	6.369-896.0
Polierbürste 6.369-897.0
Polierpad 6.371-149.0
Pad, Mikrofaser, Set (5x) 6.9	05-526.0
Diamantpad, grob (weiß),Set (5x)	6.371-256.0
Diamantpad, mittel (gelb),Set (5x)	6.371-257.0
Diamantpad, fein (grün), Set(5x)	6.371-238.0
Pad, melamin (grau/weiß),Set (2x)	6.371-023.0
Pad, weich (weiß), Set (5x) 6	.369-469.0
Pad, mittel (rot), Set (5x) 6.369-470.0
Pad, mittelhart (grün), Set(5x)	6.369-472.0
Pad, hart (schwarz), Set (5x)	6.369-473.0
Wassertank komplett	9.753-058.0
Nachrüstsatz zusätzlichesGewicht	2.642-802.0

Technische Daten

		BDS 43/150 C	BDS 43/Duo C
Stromanschluss
Netzspannung V 220	-240
Frequenz Hz 50
Leistungsaufnahme, max.	W 150	0 1800
Schutzart IPX4
Schutzklasse I
Anschluss: max. Ausgangsleistung	W 500	1800
Maximal zulässige Netzimpedanz	Ohm 0	,433
Bürste/Pad
Durchmesser mm 430
Drehzahl 1/min 150	150/		300
Anpressdruck	N/cm2	0,30
Maße und Gewichte
Gewicht (ohne Zubehör)	kg	43	42
Länge	mm 59	0
Breite	mm 43	0
Höhe	mm	1180
Unterfahrhöhe	mm	90	125/370
Kabellänge m	15
Inhalt Reinigungsmitteltank (Option)	I	12
Ermittelte Werte gemäß EN 60335-2-67
Schwingungsge-samtwert	m/s2	<2,5
Unsicherheit K	m/s2	1,5
Schalldruckpegel LpA	dB(A)	66,3
Unsicherheit KpA	dB(A)	2
Schallleistungspe-gel LWA+ Unsicher-heit KWA	dB(A)	84

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Bodenreiniger

Typ: 1.291-xxx

Einschlägige EU-Richtlinien

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

Angewandte harmonisierte Normen

EN 60335-1

EN 60335-2-67

EN 55014-1: 2017

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN 62233: 2008

Angewandte nationale Normen

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG
