LIETOŠANAS INSTRUKCIJA BDS 43150 C Classic Kärcher

Pirms ierīces pirmās lietošanas izlasiet instrukcijas oriğinālvalodā, rīkojieties saskaṇā ar norādījumiem tajā un uzglabājiet to vēlākai izmantošanai vai turpmākiem lietotājiem.

Vides aizsardzība ..... LV 1

Garantija LV 1

Noteikumiem atbilstoša lietošanaLV 1

Drošības norādījumi ..... LV 2

Bīdstiņa montāža ..... LV 2

Aparāta elementi. . . . . . . . . LV 2

Ekspluatācijas uzsākšana.... LV 3

Apkalpošana . . . . . . . . . . . . . . LV 3

Ekspluatācijas pārtraukšana .. LV 4

Aparāta pārvietošana ..... LV 4

Glabāšana. LV 4

Kopšana un tehniskā apkope. LV 4

Palīdzība darbības traucējumu gadījumā . . . . . . . . . . . . . . . . . . . LV 5

Piederumi un rezerves dałas . LV 5

Tehniskie dati .... LV 6

ES Atbilstības deklarācija .... LV 6

Vides aizsardzība

lepakojuma materiāli ir atkārtoti pārstrādājami. Lūdzu, neizmetiet iepakojumu kopā ar mājsaimniecī-bas atkritumiem, bet nogādājiet to vietā, kur tiek veikta atkritumu otr-reizējā pārstrāde.

Pareiza šā produkta utilizācija. Šis uzraksts norāda, ka produktu visā ES nedrīkst utilizēt kopā ar paras- tajiem sadzīves atkritumiem.

Lai izvairītos no iespējama kaitējuma videi vai veselībai, ko rada nekontrolēta atkritumu utilizācija, pārstrādājiet šo produktu atbildīgi, lai nodrošinātu ilgtspējīgu materiālu resursu atkārtotu izmantošanu. Lai utilizētu savu lietoto ierīci, lūdzu, nogādājiet to atgriešanas un savākšanas sistēmā vai sazinieties ar izplatītāju, no kura iegādājāties produktu. Tas pienem produktu, lai to videi draudzīgā veidā pārstrādātu.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atradīsiet:

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termina ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā.

Noteikumiem atbilstoša lietošana

Izmantojiet šo aparātu tikai atbilstoši šajā instrukcijā ietvertajiem norādījumiem.

⚠UZMANĪBU

Šī ierīce ir paredzēta lietošanai tikai telpās.

– Aparātu drīkst aprīkot tikai ar oriģinā-liem piederumiem un oriģinālām rezerves daļām.

– Aparāts nav paredzēts izmantošnai sprādzienbīstamās vidēs.

– Šis aparāts ir piemērots komerciālai un industriālai lietošanai, piemēram, viesnīcās, skolās, slimnīcās, fabrikās, veikalos, birojos un nomas uzņēmumos.

– Darba temperatūru diapazons ir starp +5°C un +40°C.

Drošības norādījumi

Pirms aparāta pirmās lietošanas reizes izlasiet un ievērojiet šo lietošanas instrukciju un pievienoto brošūru drošības norādījumi viendiska mašīnām, Nr. 5.956-659.

Riska pakāpes

⚠ BİSTAMI

Norāde par tieši draudošām briesmām, kuras izraisa smagas traumas vai nāvi.

⚠ BRĪDINĀJUMS

Norāde par iespējami draudošām bries- mām, kuras var izraisīt smagas traumas vai nāvi.

⚠UZMANĪBU

Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus.

IEVÉRÍBAI

Norāde par iespējami bīstamu situāciju, kura var radīt materiālos zaudējumus.

Drošības ierīces

Drošības ierīces kalpo lietotāja aizsardzībai un tās nedrīkst izslēgt vai apiet to darbību.

Fiksators

Novērš ierīces nejaušu ieslēgšanos. Lai ie slēgtu ierīci, nospiediet atblokēšanas taustiņu, pēc tam IESL./ IZSL. slēdzi.

Bīdstieņa montāža

Pirms ekspluatācijas sākšanas atbilstoši attēlam ir jäpiemontē bīdstienis un jāizveido elektrosavienojums ar aparātu.

Attēlu skatīt vāka lapā

Aparāta elementi

Ierīces attēlā uzrādīta ierīce BDS 43/150 C Classic. Ierīce BDS 43/Duo C nedaudz atškiras no tās.

1 2344 ** 5 6 7 8 9 10 11 12 5

1 Turētājs, diskveida suka / uzliku škīvis

2 Slota / spilventiņu diska turētājs

3 Tīrīšanas līdzekļa škīduma dozēšanas svira (opcija)

4 leslēgšanas/izslēgšanas slēdzis

5 Kabela ākis

6 Atblokēšanas poga

7 R o k t u r i s

8 Nolieces regulācijas svira

9 Suku piedziņas drošinātājs

10 Kontaktligzda piederumiem

11 Tīrīšanas līdzekļa tvertne (opcija)

12 Motora nodalijums

13 Sukas apgriezienu skaita slēdzis (tikai BDS 43/Duo C)

** neietilpst piegādes komplektā

Ekspluatācijas uzsākšana

→ Regulāri pārbaudiet, vai elektrības vadam nav bojājumu, piem., plaisu veidošanās vai nolietojuma pazīmes. Ja konstatē bojājumus, vads pirms tālākas lietošanas jānomaina.
→ Pārbaudiet, vai aparātam nav bojājumu, bojājumus novērsiet klientu dienestā.

Strāvas pieslēgums

– Pieslēgumu lielumus skatīt tehniskajos datos un ražotājfirmas datu plāksnītē.
– Elektriskā pieslēgšana jāveic elektriķim un jāatbilst IEC 60364-1.

⚠ BİSTAMI

Elektriskās strāvas trieciena risks.

– Nepārbrauciet pāri elektrības vadam.

⚠ BĪSTAMI

Savainošanās risks!

• Nekad neaplieciet elektrības vadu ap kermani vai kaklu.
• Neļaujiet elektrības vadam nonākt saskarē ar rotējošo suku/uzliku.

Sukas/uzlikas uzlikšana

Norādījums:

Lūdzu, izvēlieties jūsu tīrīšanas uzdevu-mam piemērotu piederumu.

→ Atvienojiet kontaktspraudni no kontaktligzdas.
→ Pavilkt nolieces regulēšanas sviru.
→ Pagrieziet rokturi uz priekšu vertikālā pozīcijā.
→ Atlaist nolieces regulēšanas sviru.
→ Sagāziet aparātu atpakal.

→ Uzlieciet diskveida suku/škīvi uz turētāja un pagrieziet pretēji pulksteņrādītāja virzienam.

Tirišanas līdzekļa tvertnes (opcija) uzpildīšana

⚠ BRĪDINĀJUMS

Bojājuma risks. Izmantojiet tikai ieteiktos tīrīšanas līdzekļus. Izmantojot citus tīrīšanas līdzekļus, lietotājs uzņemas atbildību par paaugstinātu risku attiecībā uz ekspluatācijas drošību un nelaimes gadījumu briesmām.

Izmantojiet tikai tos tīrīšanas līdzekļus, kuri nesatur škīdinātājus, sālsskābi un fluor-ūdenraža skābi.

levērojiet uz tīrīšanas līdzekļiem dotos drošības norādījumus.

→ lepildiet tīrīšanas škīdumu tīrīšanas lī-dzekļa tvertnē.

Apkalpošana

⚠ BRĪDINĀJUMS

Savainošanās risks! Aparāta lietošanai nepieciešamas iemaņas.

• Pārliecinieties, ka tīrāmajā zonā neatro-das škēršli.
• Pārba udiet grīdas piemērotību tīrīšanai.
• Nelīdzenu vai raupju virsmu gadījumā lietošana ir apgrūtināta.

Roktura darba pozicijas iestatīšana

⚠ BRĪDINĀJUMS

Zaudējot kontroli pār aparātu, pastāv nega-dījumu risks. Rokturi regulējiet tikai tad, kad nedarbojas motors.

→ Pavilkt nolieces regulēšanas sviru.
→ Pagrieziet rokturi ērtā pozīcijā.
→ Atlaist nolieces regulēšanas sviru.

Sukas apgriezienu skaita izvēle (tikai BDS 43/Duo C)

⚠ BRĪDINĀJUMS

Zaudējot kontroli pār aparātu, pastāv nega-dījumu risks. Suku apgriezienu skaita slē-dzi pārslēdziet tikai tad, kad nedarbojas motors.

→ Pārslēdziet suku apgriezienu skaita slē dzi uz vēlamo apgriezienu skaitu: LO: 150 apgriezieni minūtē HI: 300 apgriezieni minūtē

lerīces ieslēgšana

IEVÉRÍBAI

Risks sabojāt grīdas segumu. Nedarbīniet aparātu, stāvot uz vietas.

→ lespraudiet kontaktdakšu kontakligzdā.
→ Iestatiet rokturi vēlamajā darba pozīcijā. Skatīt nodalu "Roktura darba pozīcijas" iestatīšana.
→ Rokturi turēt ar abām rokām.
→ Nospiediet atblokēšanas taustinų un tu- riet to nospiestu.
→ Nospiediet ieslēgšanas/izslēgšanas slēdzi. Šim nolūkam rokturi no vertikālās pozīcijas pagrieziet par 3 pakāpēm uz leju.

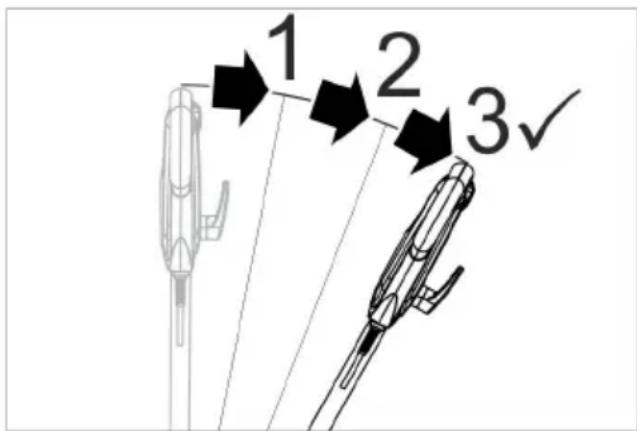

1 2 3

Attēls: IESL./IZSL. slēdža atblokēšana

→ Atlaidiet atblokēšanas taustinu.
→ Atlaidiet IESL./IZSL. slēdzi, lai pārtrauktu darbību.

Virziena kontrole

– Pa kreisi: nospiediet rokturi uz leju.
– Pa labi: pavelciet rokturi uz augšu.

Tīrīšana

→ Uzklājiet uz grīdas tīrīšanas škīdumu vai aktivizējiet tīrīšanas līdzekļa tvertnes dozēšanas sviru (opcija).
→ Pārvietojiet aparātu pa tīrāmo virsmu.
→ Ja ir liela netīrība, šo procesu atkārtojiet.
→ Pēc tam netīro ūdeni uzsūciet ar putek-ļusūcēju mitrai tīrīšanai vai uzslaukiet ar drānu.

Ekspluatācijas pārtraukšana

→ Atvienojiet kontaktspraudni no kontaktligzdas.
→ Pavilkt nolieces regulēšanas sviru.
→ Novietojiet rokturi vertikālā pozīcijā.
→ Atlaist nolieces regulēšanas sviru.
→ Noņemiet tīrīšanas līdzekļa tvertni (opcija) un izlejiet neizlietoto tīrīšanas līdzekļa škīdumu.
→ Uztiniet strāvas kabeli uz kabela ākiem
→ Izskalojiet tīrīšanas līdzekļa tvertni (opcija) ar tīru ūdeni.
→ Novietojiet aparātu stāvēšanas pozīcijā.
→ Nonemiet škīvi / diskveida suku.
→ Notīrīt korpusu ar mitru lupatu.

Aparāta pārvietošana

⚠UZMANĪBU

Savainošanās un bojājumu risks! Transportējot ṣemiet vērā aparāta svaru.

→ Pavilkt nolieces regulēšanas sviru.
→ Novietojiet rokturi vertikālā pozīcijā.
→ Atlaist nolieces regulēšanas sviru.
→ Atgāziet aparātu atpakal pārvietošanas stāvoklī un pārvietojiet līdz vajadzīga-jam mērkim.
→ Transportējot automašīnā, saskaņā ar spēkā esošajām direktīvām nodrošiniet aparātu pret izslīdēšanu un apgāšanos.

Glabāšana

⚠UZMANĪBU

Savainošanās un bojājumu risks! Uzglabā-jot ṣemiet vērā aparāta svaru.

→ Novietojiet aparātu stāvēšanas pozīcijā.
→ Uzglabājiet aparātu sausā, no sala pasargātā telpā.

Kopšana un tehniskā apkope

⚠️BĪSTAMI

Savainošanās risks. Pirms aparātam veikt jebkādus darbus, atvienojiet tikla kontakt-dakšu.

→ Netīru diskveida suku noskalojiet arūdeni.

→ Netīras uzlikas mazgājiet maksimāli 60 °C.
→ Notīrīt korpusu ar mitru lupatu.
→ Pārbaudiet, vai nav bojāts elektrības vads.

Palīdzība darbības traucējumu gadījumā

BISTAMI

Savainošanās risks. Pirms aparātam veikt jebkādus darbus, atvienojiet tikla kontakt-dakšu.

Ja rodas traucējumi, kurus nav iespējams novērst ar šīs tabulas palīdzību, izsauciet klientu apkalpošanas dienestu.

Darbības traucē-jums	Traucējuma novēršana
Nepietie-košs tīrīšanas rezultāts	Netīru uzliku nomainiet un mazgājiet maksimāli 60 °C.
	Nolietotu diskveida suku/uzliku nomainiet.
	Netīru diskveida suku noskalo-jiet ar ūdeni.
	Pārbaudiet, vai suka/uzlika un tīrīšanas līdzeklis ir piemēroti izmantošanas gadījumam.
Ierīce spē-cīgi vibrē	Pārbaudiet diskveida sukas/uzlikas pareizu novietojumu.
	Pārbaudiet uzlikas stiprināju-mu.
	Noregulējiet rokturi zemāk.
Uzlika ne-griežas	Ielieciet atpakaļ suku piedziņas drošinātāju.
	Pārbaudiet, vai svešķermeņi nebloķē suku/uzliku, vajadzī-bas gadījumā svešķermeņus izņemiet.

Piederumi un rezerves daļas

Izmantot tikai oriğinâlos piederumus un oriğinâlâs rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību.

Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.

Nosaukums Pasūtījuma	Nr.
Spilventiņu fiksācijas plāksne BDS 43/150 C	6.369-899.0
Spilventiņu fiksācijas plāksne BDS 43/Duo C	6.369-901.0
Beršanas suka (sarkana) 6.3	69-895.0
Diskveida suka, cieta (melna)	6.369-898.0
Šampūnam paredzēta suka, vidēji mīksta (balta/zila)	6.369-896.0
Pulēšanas suka 6.369-897.0
Pulēšanas uzlika 6.371-149.0
Spilventiņš, mikroškiedras, komplekts (5x)	6.905-526.0
Dimanta spilventiņš, rupjš (balts), komplekts (5x)	6.371-256.0
Dimanta spilventiņš, vidēji ciets (dzeltens), komplekts (5x)	6.371-257.0
Dimanta spilventiņš, smalks (zaļš), komplekts (5x)	6.371-238.0
Spilventiņš, melamīna (pe-lēks/balts), komplekts (2x)	6.371-023.0
Spilventiņš, mīksts (balts), komplekts (5x)	6.369-469.0
Spilventiņš, vidēji ciets (sar-kans), komplekts (5x)	6.369-470.0
Spilventiņš, vidēji ciets (zaļš), komplekts (5x)	6.369-472.0
Spilventiņš, ciets (melns), komplekts (5x)	6.369-473.0
Cisternas komplekts 9.753-0	58.0
Papildaprīkojuma kom-plekts, papildu svars	2.642-802.0

Tehniskie dati

		BDS 43/150 C	BDS 43/Duo C
Strāvas pieslēgums
Barošanas tīklaspriegums	V 220-	240
Frekvence Hz 50
Maks. jaudas patē-rinš	W 150	0 1800
Aizsardzība IPX4
Aizsardzības klase I
Kontaktligzda: maks.jauda	W 500	1800
Maksimāli pieļauja-mā tīkla pretestība	Ohm 0	,433
Suka/uzlika
Diametrs mm 430
Apgriezienu skaits 1/min 150 150/300
Piespiešanas spie-diens	N/cm2	0,30
Izmēri un svars
Svars (bez pierīcēm)	kg	43	42
Garums	mm 590
Platums	mm 430
Augstums	mm	1180
Klīrenss	mm	90	125/370
Kabeļa garums	m	15
Tīrīšanas līdzekļa tvertnes saturs(opcija)	l	12
Saskaņā ar EN 60335-2-67 aprēķinātāsvērtības.
Kopējā svārstību vērtība	m/s2	<2,5
Nenoteiktība K	m/s2	1,5
Skaņas spiediena lī-menis LpA	dB(A)	66,3
Nenoteiktība KpA	dB(A)	2
Skaņas jaudas līme-nis LWA+ nenoteiktī-ba KWA	dB(A)	84

ES Atbilstības deklarācija

Ar šo mēs paziņojam, ka turpmāk minētā iekārta, pamatojoties uz tās konstrukciju un izgatavošanas veidu, kā arī mūsu apgrozībā laistajā izpildījumā atbilst ES direktīvu attiecīgajām galvenajām drošības un veselības aizsardzības prasībām. lekārtā izdarot ar mums nesaskaņotas izmaiņas, šis paziņojums zaudē savu spēku.

Produkts: Grīdas mazgāšanas iekārta

Padomi: 1.291-xxx

Attiecīgās ES direktīvas:

2006/42/EK (+2009/127/EK)

2014/30/ES

2011/65/EU

Piemērotās harmonizētās normas:

EN 60335-1

EN 60335-2-67

EN 55014-1: 2017

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-11:2000

EN 62233: 2008

Izmantotie valsts standarti:

Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru.
