Marke	Kärcher
Modell	BDP 43400 C
Produkttyp	Einscheiben-Poliermaschine mit Mitgängerbetrieb
Verwendung	Professionell (Hotels, Schulen, Krankenhäuser, Fabriken, Geschäfte, Büros, Vermietungen)
Stromversorgung	240 V ~ 50 Hz, 1300 W (Saugleistung max. 1500 W)
Abmessungen (L × B × H)	650 × 470 × 1210 mm
Gewicht	32 kg
Arbeitsdurchmesser	430 mm (Bürste oder Antriebsplatte)
Drehzahl	380 U/min
Anpressdruck	22 g/cm² (Bürste)
Flächenleistung	475 m²/h
Fassungsvermögen Frischwassertank	12 L (mit optionalem Kit)
Kabellänge	15 m
Max. zulässige Neigung	2 %
Schalldruckpegel (ohne Saugfunktion)	54,9 dB(A)
Schallleistungspegel (ohne Saugfunktion)	67,7 dB(A)
Vibrationen (Hand-Arm)	< 2,5 m/s²
Sicherheitseinrichtungen	Entriegelungstaste, Motorstopp bei losgelassenem Hebel
Wartung	Gehäusereinigung mit feuchtem Tuch; Padwäsche bei max. 60 °C; Austausch des Filterbeutels und des Abluftfilters (mit Saugkit)
Ersatzteile und Zubehör	Bürsten, Pads, Antriebsplatten, Tanks-/Saug-/Sprühflaschen-Kits, Schutzbügel, Filterbeutel usw.
Garantie	Gemäß den landesspezifischen Bedingungen; wenden Sie sich an den Händler oder autorisierten Kundendienst

Häufig gestellte Fragen - BDP 43400 C Kärcher

Welche Bodenarten kann ich mit dieser Poliermaschine reinigen?

Dieses Gerät ist für die Reinigung von harten Oberflächen konzipiert, die unempfindlich gegen Feuchtigkeit und Polieren sind, nur für den Innenbereich. Es ist nicht für gefrorene Böden, öffentliche Verkehrsflächen oder den Außenbereich geeignet.

Welches Zubehör ist für das Modell BDP 43400 C erhältlich?

Mehrere optionale Kits sind erhältlich: Tankmontage-Kit (2.644-237.0), Saugkit (2.644-238.0), Sprühflaschen-Kit (2.644-239.0). Sie finden auch Bürsten (Polieren, Schrubben, Palmyra), Pads (rot, weiß, beige, diamant) und eine Antriebsplatte.

Wie starte und stoppe ich das Gerät sicher?

Zum Starten: Drücken Sie die Entriegelungstaste (links oder rechts) und halten Sie sie gedrückt, ziehen Sie dann den EIN/AUS-Hebel auf derselben Seite. Zum Stoppen lassen Sie den EIN/AUS-Hebel los. Das Gerät stoppt sofort.

Was tun, wenn sich die Bürste oder das Pad nicht dreht?

Überprüfen Sie zunächst, ob Fremdkörper die Bürste blockieren. Stellen Sie sicher, dass der Netzstecker fest eingesteckt ist. Wenn der Überlastschutz ausgelöst hat, lassen Sie das Gerät 30 Minuten abkühlen, bevor Sie es neu starten.

Wie warte ich den Abluftfilter und den Staubbeutel?

Trennen Sie das Gerät immer vom Strom. Entriegeln Sie den Deckel, drehen Sie den Halter gegen den Uhrzeigersinn und entnehmen Sie den Filterbeutel von unten. Für den Abluftfilter ziehen Sie den Halter nach 5 Beutelwechseln heraus und öffnen Sie ihn. Montieren Sie in umgekehrter Reihenfolge wieder.

Wie hoch sind die elektrische Leistung und Spannung des Geräts?

Die Poliermaschine arbeitet mit 240 V ~ 50 Hz und einer Anschlussleistung von 1300 W. Bei Verwendung des Saugkits beträgt die maximale Saugleistung 1500 W.

Kann ich diese Maschine im Freien verwenden?

Nein, das Gerät ist ausschließlich für den Innenbereich konzipiert. Es darf nicht Regen, Frost oder explosionsgefährdeten Atmosphären ausgesetzt werden. Die Umgebungstemperatur muss zwischen +5 °C und +40 °C liegen.

Wie stelle ich die Neigung des Schubbügels ein?

Ziehen Sie den Neigungsverstellhebel und halten Sie ihn, stellen Sie den Schubbügel auf die gewünschte Höhe (etwa auf Hüfthöhe) und lassen Sie den Hebel los. Bewegen Sie den Bügel leicht auf und ab, bis er einrastet. Stellen Sie die Neigung niemals bei laufendem Motor ein.

Was tun, wenn das Reinigungsergebnis unzureichend ist?

Ersetzen Sie die Bürste oder das Pad, falls sie verschmutzt oder abgenutzt sind. Stellen Sie sicher, dass Sie das richtige Reinigungsmittel und den richtigen Bürsten-/Pad-Typ für Ihre Anwendung verwenden. Überprüfen Sie auch die Menge der ausgebrachten Reinigungslösung.

Wie transportiere und lagere ich das Gerät?

Zum Transport stellen Sie den Schubbügel senkrecht, neigen Sie das Gerät nach hinten und bringen Sie es zum Ziel. Sichern Sie es in einem Fahrzeug gegen Verrutschen. Lagern Sie es nur im Innenbereich, frostsicher. Entfernen Sie die Bürste oder das Pad, um Verformungen zu vermeiden.

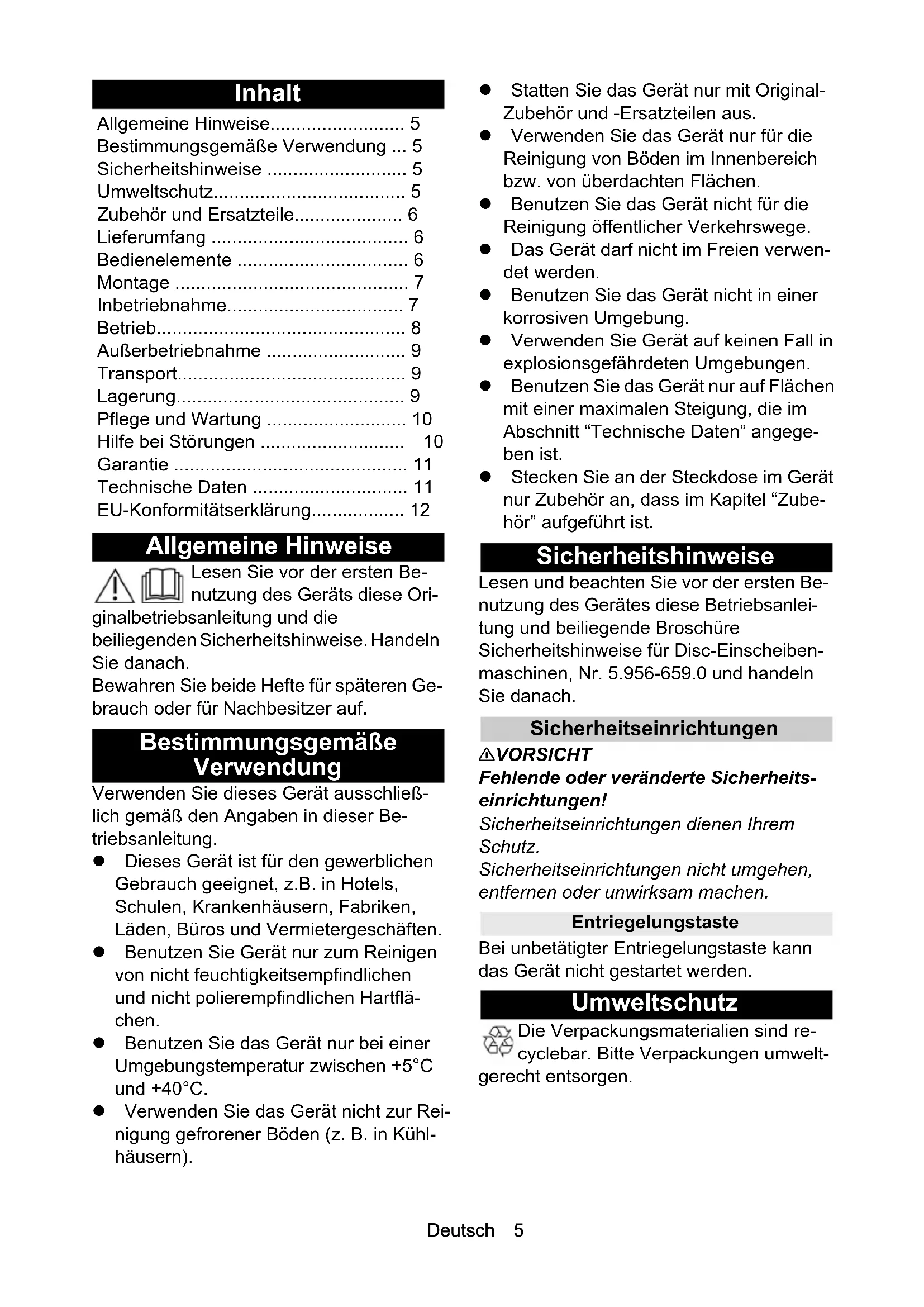

BEDIENUNGSANLEITUNG BDP 43400 C Kärcher

Allgemeine Hinweise.... 5

Bestimmungsgemäße Verwendung ... 5

Sicherheitshinweise 5

Umweltschutz.... 5

Zubehör und Ersatzteile.... 6

Lieferumfang 6

Bedienelemente 6

Montage 7

Inbetriebnahme.... 7

Betrieb....8

Außerbetriebnahme 9

Transport....9

Lagerung....9

Pflege und Wartung 10

Hilfe bei Störungen 10

Garantie 11

Technische Daten 11

EU-Konformitätserklärung...... 12

Allgemeine Hinweise

Lesen Sie vor der ersten Be- nutzung des Geräts diese Originalbetriebsanleitung und die

beiliegenden Sicherheitshinweise. Handeln Sie danach.

Bewahren Sie beide Hefte für späteren Gebrauch oder für Nachbesitzer auf.

Bestimmungsgemäße Verwendung

Verwenden Sie dieses Gerät ausschließlich gemäß den Angaben in dieser Betriebsanleitung.

- Dieses Gerät ist für den gewerblichen Gebrauch geeignet, z.B. in Hotels, Schulen, Krankenhäusern, Fabriken, Läden, Büros und Vermietergeschäften.

- Benutzen Sie Gerät nur zum Reinigen von nicht feuchtigkeitsempfindlichen und nicht polierempfindlichen Hartflächen.

- Benutzen Sie das Gerät nur bei einer Umgebungstemperatur zwischen +5°C und +40°C.

- Verwenden Sie das Gerät nicht zur Reinigung gefrorener Böden (z. B. in Kühlhäusern).

- Statten Sie das Gerät nur mit Original-Zubehör und -Ersatzteilen aus.

- Verwenden Sie das Gerät nur für die Reinigung von Böden im Innenbereich bzw. von überdachten Flächen.

- Benutzen Sie das Gerät nicht für die Reinigung öffentlicher Verkehrswege.

- Das Gerät darf nicht im Freien verwendet werden.

- Benutzen Sie das Gerät nicht in einer korrosiven Umgebung.

- Verwenden Sie Gerät auf keinen Fall in explosionsgefährdeten Umgebungen.

- Benutzen Sie das Gerät nur auf Flächen mit einer maximalen Steigung, die im Abschnitt "Technische Daten" angegeben ist.

- Stecken Sie an der Steckdose im Gerät nur Zubehör an, dass im Kapitel "Zubehör" aufgeführt ist.

Sicherheitshinweise

Lesen und beachten Sie vor der ersten Benutzung des Gerätes diese Betriebsanleitung und beiliegende Broschüre Sicherheitshinweise für Disc-Einscheibenmaschinen, Nr. 5.956-659.0 und handeln Sie danach.

Sicherheitseinrichtungen

⚠ VORSICHT

Fehlende oder veränderte Sicherheitseinrichtungen!

Sicherheitseinrichtungen dienen Ihrem Schutz.

Sicherheitseinrichtungen nicht umgehen, entfernen oder unwirksam machen.

Entriegelungstaste

Bei unbetätigter Entriegelungstaste kann das Gerät nicht gestartet werden.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umwelt-cht entsorgen.

Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Bestandteile wie Batterien, Akkus oder Öl, die bei falschem Umgang oder falscher Entsorgung eine potenzielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Zubehör

Bezeichnung Bestell-Nr.
ABS Tank kpl. BDP 43/400 C	2.644-237.0
ABS Absaugung kpl.BDP 43/400 C	2.644-238.0
ABS Sprühflasche kpl.BDP 43/400 C	2.644-239.0
Rammschutz Ring Gummi 6.9	94-155.0
Bürste Polieren D 430 6.370-0	44.0
Bürste, Palmyra 6.370-046.0
Bürste Schrubben D 430 6.370-0	0-047.0
Treibteller Pad D 430 6.370-0	63.0
Pad, rot 6.369-470.0
Polierpad, weiß	6.369-469.0
Polierpad, beige, mit Natur-haaren	6.371-149.0
Polierpad, beige	6.371-081.0
Diamantpad, grün, 5 Stück	6.371-238.0
Diamantpad, weiß, 5 Stück	6.371-256.0
Diamantpad, gelb, 5 Stück	6.371-257.0

Lieferumfang

Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte Ihren Händler.

Bedienelemente

Abbildung A

① BDP 43/400 C
② BDP 43/400 C mit Anbausatz (ABS) Tank
③ BDP 43/400 C mit ABS Sprühflasche
④ BDP 43/400 C mit ABS Absaugung
⑤ Reinigungskopf
⑥Typenschild
⑦Netzkabel mit Netzstecker
⑧ Kabelhaken, drehbar
⑨Zugentlastung
⑩Schubstange
⑪Zugstange*
⑫Tank*
⑬Schlauch Reinigungslösung*
⑭Pumpstange**
15 Sprühhebel**
⑯Sprühflasche**
⑰Bürste oder Treibteller / Pad
⑱Sprühdüse**
⑲Kontollleuchte Netzspannung
20Handgriff
②1 Schalter Absaugung EIN / AUS***
22 Warnleuchte Absaugung***
23 Netzstecker Absaugung***
24Hebel Reinigungslösung
25Hebel EIN / AUS
26 Entriegelungstaste
27Hebel Neigungsverstellung
28 Saugschürze***
29 Saugschlauch***
30Abluftfilter***
31Staubbeutel***
32 Absaugeinheit***
③3Schieber Saugstärkeregulierung***
* nur mit ABS Tank
** nur mit ABS Sprühflasche
*** nur mit ABS Absaugung

Montage

Schubstange montieren

1. Die Bohrungen in der Schubstange zu den Bohrungen am Reinigungskopf ausrichten.

Abbildung B

① Schubstange
② Schrauben (3 Stück)
③ Reinigungskopf
2. Die Schrauben mit Unterlegscheiben durchstecken und mit Stoppmuttern mit Unterlegscheiben anziehen (Anzugsdrehmoment: 25 Nm).

Hinweis

Die Stoppmuttern nicht zu fest anziehen.

Die Schubstange darf nicht in der Aufnahme klemmen und muss sich nach dem Entriegeln ohne Kraftaufwand neigen lassen.

1. Den Stecker in die Buchse am Reinigungskopf einstecken.

Abbildung C

① Stecker
②Abdeckung
③ Schrauben (2 Stück)
4. Die Abdeckung anbringen und mit Schrauben mit Unterlegscheiben festziehen.
5. Das Netzkabel wie dargestellt von unten in die Zugentlastung einhängen.

Abbildung D

①Netzkabel
②Zugentlastung

Inbetriebnahme

Bürste oder Treibteller mit Pad anbringen

1. Die für die Reinigungsaufgabe geeignete Bürste oder das entsprechende Pad mit Treibteller auswählen.
2. Sicherstellen, dass der Netzstecker ausgesteckt ist.
3. Das Gerät nach hinten kippen und vorsichtig auf dem Handgriff ablegen.

Abbildung E

1. Die Bürste oder den Treibteller am Gerät ansetzen und 45° gegen den Uhrzeigersinn drehen.

Abbildung F

1. Nach Montage eines Treibtellers: Das Pad auf den Treibteller zentrieren und andrücken.
2. Das Gerät aufrichten.

Reinigungsmittel einfüllen (Geräte mit ABS Tank oder Sprühflasche)

⚠️WARNUNG

Ungeeignete Reinigungsmittel

Gesundheitsgefahr, Beschädigung des Geräts

Verwenden Sie nur empfohlene Reinigungsmittel. Für andere Reinigungsmittel trägt der Betreiber das erhöhte Risiko hinsichtlich der Betriebssicherheit und der Unfallgefahr.

Verwenden Sie nur Reinigungsmittel, die frei von Lösungsmitteln, Salz- und Flussäure sind.

Beachten Sie die Sicherheitshinweise auf den Reinigungsmitteln.

ACHTUNG

Beschädigungsgefahr

Reinigungslösung mit einer Temperatur über 50 °C kann zur Beschädigung des Geräts führen.

Füllen Sie nur Reinigungslösung mit einer Temperatur von maximal 50 °C in den Reinigungsmitteltank oder die Sprühflasche.

1. Die Reinigungslösung einfüllen.

a Geräte mit ABS Tank: Bis zur MAX-Markierung in den Tank füllen.
b Geräte mit ABS Sprühflasche: Den Behälter der Sprühflasche abschrauben, bis zur MAX-Markierung füllen und wieder anschrauben. Pumpstange mehrmals betätigen, um Druck in der Sprühflasche aufzubauen.

Abbildung G

①Pumpstange
②Sprühhebel
③Behälter

Betrieb

Neigung der Schubstange einstellen

⚠️WARNUNG

Unfallgefahr

Wird die Schubstange bei laufendem Motor verstellt, kann das Gerät unkontrollierte Bewegungen ausführen.

Stellen Sie die Schubstange nur bei ausgeschaltetem Gerät ein.

1. Den Hebel Neigungsverstellung ziehen und festhalten.
2. Die Schubstange in eine angenehme Position (ungefähr Hüfthöhe) bringen.
3. Den Hebel Neigungsverstellung loslassen.
4. Die Schubstange leicht auf und ab bewegen, bis sie einrastet.

Gerät einschalten

⚠️WARNUNG

Verletzungsgefahr

Ohne Bodenreibung können die Bürste oder das Pad sehr hohe Drehzahlen annehmen. Sie können weggeschleudert werden und Verletzungen verursachen. Schalten Sie das Gerät nicht ein, wenn der Reinigungskopf hochgeschwenkt ist.

Die maximal zulässige Netzimpedanz am elektrischen Anschlusspunkt (siehe Technische Daten) darf nicht überschritten werden.

Bei Unklarheiten bezüglich der an Ihrem Anschlusspunkt vorliegenden Netzimpedanz setzen Sie sich bitte mit Ihrem Energieversorgungsunternehmen in Verbindung.

ACHTUNG

Beschädigungsgefahr

Wird das Gerät längere Zeit auf der Stelle betrieben, kann der Bodenbelag beschädigt werden.

Bewegen sie das Gerät immer, während es eingeschaltet ist.

1. Den Kabelhaken nach oben drehen und das Netzkabel vollständig abwickeln.
2. Den Netzstecker in eine Netzsteckdose stecken.
   Die Kontrollleuchte "Netzspannung" leuchtet.
3. Die Handgriffe mit beiden Händen festhalten.
4. Die linke oder rechte Entriegelungstaste drücken und festhalten.
   Die Entriegelungstasten lassen sich nur drücken, wenn die Schubstange nicht senkrecht steht.
5. Den Hebel EIN / AUS auf derselben Seite ziehen - das Gerät startet.
6. Die Entriegelungstaste loslassen.
7. Zur Unterbrechung des Betriebs, den Hebel EIN / AUS loslassen.

Reinigen

1. Das Gerät einschalten.

2. Geräte mit ABS Tank: Die Zugstange in die innere oder äußere Raste am Hebel Reinigungslösung einhängen.

a Innere Raste: Beim Betätigen des Hebels Reinigungslösung wird eine reduzierte Menge Reinigungslösung zugeführt.
b Äußere Raste: Beim Betätigen des Hebels Reinigungslösung wird die maximale Menge Reinigungslösung zugeführt.

Hinweis

30 Sek. vor Abstellen der Maschine den Hebel Reinigungslösung loslassen, da eine gewisse Menge Reinigungslösung nachläuft.

Abbildung H

① Innere Raste
② Äußere Raste
③Hebel Reinigungslösung
4 Zugstange

1. Geräte mit ABS Sprühflasche: Bei Bedarf Reinigungslösung zuführen, dazu den Hebel Reinigungslösung ziehen.

2. Das Gerät über die zu reinigende Fläche schieben bzw. ziehen.
   Zum seitlichen Steuern die Handgriffe leicht nach oben ziehen - das Gerät bewegt sich nach rechts.
   Die Handgriffe leicht nach unten drücken - das Gerät bewegt sich nach links.

3. Bei starker Verschmutzung die betroffene Stelle mehrmals überfahren.
4. Anschließend das Schmutzwasser mit einem Nasssauger aufsaugen oder mit einem Tuch aufnehmen.

Abbildung I

Absaugen (nur Geräte mit ABS Absaugung)

ACHTUNG

Beschädigungsgefahr beim Aufsaugen von Flüssigkeiten und feuchtem Schmutz

Beim Aufsaugen von Flüssigkeiten und feuchtem Schmutz wird die Absaugeinheit beschädigt.

Saugen Sie nur trockenen Schmutz auf, niemals Flüssigkeiten oder feuchten Schmutz.

1. Den Schalter Absaugung EIN / AUS in Stellung EIN drücken.
2. Das Gerät einschalten und über die abzusaugende Fläche bewegen.
3. Um die Saugkraft zu verändern, den Schieber Saugkraftregulierung seitlich verschieben.

Abbildung J

① Schalter Absaugung AUS / EIN

② Schieber Saugkraftregulierung

Außerbetriebnahme

1. Den Netzstecker aus der Steckdose ziehen.
2. Den Hebel Neigungsverstellung ziehen und festhalten.
3. Die Schubstange in eine senkrechte Position bringen.
4. Den Hebel Neigungsverstellung loslassen.
5. Die Schubstange leicht vor und zurück bewegen, bis sie einrastet.
6. Geräte mit ABS Tank oder ABS Sprühflasche: Die restliche Reini-

gungslösung aus dem Tank oder der Sprühflasche entfernen.

1. Geräte mit ABS Tank: Den Tank mit klarem Wasser spülen und leeren.
2. Geräte mit ABS Sprühflasche: Das Sprühsystem mit klarem Wasser spülen und leeren.
3. Den Kabelhaken nach unten drehen und das Netzkabel um den Handgriff und den Kabelhaken wickeln.
4. Die Bürste oder den Treibteller mit Pad ausbauen.
5. Das Gerät mit einem feuchten Lappen reinigen.

Transport

⚠ VORSICHT

Nichtbeachtung des Gewichts

Verletzungs- und Beschädigungsgefahr Beachten Sie beim Transport das Gewicht des Geräts.

1. Den Hebel Neigungsverstellung ziehen und den Handgriff senkrecht stellen.
2. Den Hebel Neigungsverstellung loslassen.
3. Das Gerät nach hinten kippen und zum Zielort fahren.
4. Beim Transport in Fahrzeugen das Gerät nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern.

Lagerung

⚠️GEFAHR

Gefahr durch elektrischen Schlag, Frostgefahr

In das Gerät eindringendes Wasser kann zu einem Elektrischen Schlag führen.

Wasser im Gerät kann gefrieren und Schäden verursachen.

Lagern Sie das Gerät nur in Innenräumen.

⚠VORSICHT

Nichtbeachtung des Gewichts

Verletzungs- und Beschädigungsgefahr Beachten Sie bei Transport und Lagerung das Gewicht des Geräts.

1. Das Gerät nur in Innenräumen lagern.
2. Bürste oder Pad / Treibteller ausbauen.

ACHTUNG

Das Gerät bei Arbeitsunterbrechungen nicht länger als 1 h auf der Bürste oder dem Pad / Treibteller abstellen, anderenfalls werden die Bürste oder das Pad / Treibteller beschädigt.

Abbildung K

Pflege und Wartung

⚠️WARNUNG

Verletzungsgefahr

Das Gerät kann unerwartet anlaufen.

Ziehen Sie unbedingt den Netzstecker aus der Steckdose, bevor Sie Arbeiten am Gerät durchführen.

1. Verschmutzte Pads mit maximal 60 °C waschen.
2. Das Gehäuse des Geräts mit einem feuchten Lappen reinigen und anschließend trocken reiben.
3. Das Netzkabel und den Netzstecker auf Beschädigungen prüfen, beschädigte Teile von einer Elektro-Fachkraft austauschen lassen.

Filterbeutel bzw. Abluftfilter austauschen (Geräte mit ABS Absaugung)

1. Sicherstellen, dass der Netzstecker ausgesteckt ist.
2. Den Deckel entriegeln und abnehmen. Abbildung L
3. Den Halter gegen den Uhrzeigersinndrehen und den Filterbeutel nach unten herausnehmen.
4. Spätestens nach 5-maligem Aus- tausch des Filterbeutels: Den Halter Abluftfilter herausziehen und aufklap- pen.
5. Den Abluftfilter austauschen.
6. Den Abluftfilter und den Filterbeutel in umgekehrter Reihenfolge einbauen.

Hilfe bei Störungen

⚠️WARNUNG

Verletzungsgefahr

Das Gerät kann unerwartet anlaufen.

Ziehen Sie unbedingt den Netzstecker aus der Steckdose, bevor Sie Arbeiten am Gerät durchführen.

Bei Störungen, die mit Hilfe der folgenden Hinweise nicht behoben werden können, wenden Sie sich bitte an den Kunden-dienst.

Ungenügendes Reinigungsergebnis

• Verschmutzte Bürste oder Pad austauschen.
• Abgenützte Bürste oder Pad austauschen.
• Verwendetes Reinigungsmittel auf Eignung für den Anwendungsfall prüfen.
• Eignung der verwendeten Bürste oder des Pads für den Anwendungsfall prüfen.

Das Gerät vibriert stark

• Die Bürste oder das Pad auf Beschädigungen prüfen, bei Bedarf austauschen.
• Zentrischen Sitz des Pads auf dem Treibteller prüfen, bei Bedarf Pad zentriert anbringen.
• Befestigung des Pads prüfen, bei Bedarf Pad bzw. Treibteller austauschen.

Die Bürste oder das Pad drehen sich nicht

• Prüfen, ob Fremdkörper die Bürste oder den Treibteller blockieren, bei Bedarf Fremdkörper entfernen.
• Den Netzstecker in die Steckdose stecken.
• Der Überlastungsschutz hat ausgelöst, das Gerät 30 min. abkühlen lassen.

Geräte mit Anbausatz Tank

Austrag Reinigungslösung zu gering

• Den Tank mit Reinigungslösung füllen.
• Die Zugstange am Hebel Reinigungslösung einhängen.
• Den Schlauch Reinigungslösung auf Knickstellen prüfen, bei Bedarf Knickstellen beseitigen.

Geräte mit ABS Sprühflasche

Sprühystem sprüht nicht oder zu wenig

• Reinigungslösung in die Sprühflasche füllen.
• Die Pumpstange mehrmals betätigen, um genügend Druck aufzubauen.
  ● Die Sprühdüse reinigen.
• Das Sprühsystem mit sauberem Wasser durchspülen.

Geräte mit ABS Absaugung

Absaugung funktioniert nicht oder Absaugleistung zu gering

• Den Netzstecker in die Steckdose stecken.
• Den Netzstecker Absaugung am Gerät einstecken.
• Den Schieber Saugkraftregulierung schließen.
• Den Saugschlauch auf richtigen Sitz an der Absaugeinheit und der Saugschürze prüfen, bei Bedarf richtig aufstecken.
• Leuchtet die Warnleuchte Absaugung rot:

a Den Saugschlauch auf Verstopfung prüfen, bei Bedarf Verstopfung beseitigen b Den Filterbeutel und den Abluftfilter auf Verschmutzung / Verstopfung prüfen, bei Bedarf austauschen.

- Die Saugschürze auf richtigen Sitz am Reinigungskopf prüfen, bei Bedarf richtig anbringen.

- Die Saugschürze auf Verschleiß und Beschädigungen prüfen, bei Bedarf aus-tauschen.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

(Adresse siehe Rückseite)

Technische Daten

		BDP43/400C
Leistungsdaten Gerät
Spannung	V	240
Phase ~ 1
Frequenz Hz 50

		BDP43/400C
Maximal zulässige Netz-impedanz	0.401
Anschlussleistung W 1300
Anschlussleistung Absau-gung max.	W 1500
Volumen Frischwasser-tank	I	12
Steigung Arbeitsbereich max.	%	2
Flächenleistung m	^2/h	475
Pad
Bürsten- / Pad-Durchmes-ser	mm	430
Bürsten- / Pad-Drehzahl	1/min	380
Bürsten- / Pad-Anpress-druck	g/cm ^2	22
Maße und Gewichte
Länge	mm	650
Breite	mm	470
Höhe	mm	1210
Gewicht	kg	32
Kabellänge	m	15
Ermittelte Werte gemäß EN 60335-2-67
Hand-Arm-Vibrationswert	m/s ^2	<2,5
Unsicherheit K	dB(A)	0,3
Schalldruckpegel L _pA	dB(A)	54,9
Spitzenschalldruckpegel L _pCpeak	dB(A)	73,4
Schallleistungspegel L _wA	dB(A)	67,7
Schalldruckpegel mit Ab-saugung L _pA	dB(A)	72,7
Spitzenschalldruckpegel mit Absaugung L _pCpeak	dB(A)	87,2
Schallleistungspegel mit Absaugung L _wA	dB(A)	86,9
Technische Änderungen vorbehalten.

220-

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Produkt: Bodenreiniger Typ: 1.291-xxx

Einschlägige EU-Richtlinien

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

Angewandte Verordnung(en)

(EU) 2019/1781

Angewandte harmonisierte Normen

EN 60335-1

EN 60335-2-67

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

EN IEC 63000: 2018

EN 61000-3-11: 2000

Angewandtes Konformitätsbewertungsverfahren

2000/14/EG

Angewandte nationale Normen

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Technische gegevens.... 57

Relevante EU-direktiver

Relevantne EU direktive

EU-Konformitätserklärung ..... 211

一般性注意事项

Registrieren Sie Ihr Produkt und profitieren Sie von vielen Vorteilen.

Bewerten Sie Ihr Produkt und sagen Sie uns Ihre Meinung.
