Produkttyp	Kehrmaschine (Kehrsauger)
Marke	Kärcher
Modell	KM 75/40 W Bp Pack
Abmessungen (L x B x H) mit hochgeklapptem Führungsholm	1430 x 750 x 1190 mm
Abmessungen (L x B x H) ohne Führungsholm	1160 x 750 x 930 mm
Gewicht ohne Batterien	79 kg
Gewicht mit Batterien	125 kg
Zulässiges Gesamtgewicht	205 kg
Stromversorgung	24 V DC, 2 Batterien 12 V 60 Ah
Motorleistung	400 W
Betriebsdauer	Ca. 1,5 bis 2 Stunden
Ladezeit	Ca. 12 Stunden
Kehrgeschwindigkeit	4,5 km/h
Maximale Steigung	12 %
Fassungsvermögen des Schmutzbehälters	40 L
Arbeitsbreite (mit Seitenbesen)	750 mm
Filtertyp	Staubfilter, Fläche 1,8 m²
Hauptfunktionen	Trocken- und Nasskehren, Grobschmutzklappe (bis 50 mm), stufenlose Geschwindigkeitsregulierung
Wartung und Reinigung	Tägliche Filterreinigung, Behälter entleeren, regelmäßiger Austausch von Bürsten und Gummileisten
Sicherheitseinrichtungen	Haubenschalter, Hauptschalter mit Schlüssel, Feststellbremse
Zubehör und Ersatzteile	Seitenbesen, Rotationsbürsten (weich, hart, antistatisch), Ladegerät, Batterien
Bestimmungsgemäße Verwendung	Innen- und Außenflächen (Asphalt, Beton, Fliesen usw.), professioneller Einsatz (Hotels, Schulen, Krankenhäuser)
Konformitätsnormen	EU-Richtlinien, EN 55012, EN 60335-1, EN 60335-2-72 usw.

Häufig gestellte Fragen - KM 7540 W Bp Pack Kärcher

Wie starte ich die Kehrmaschine Kärcher KM 75/40 W Bp Pack?

Stellen Sie sicher, dass die Haube geschlossen und die Bremse gelöst ist. Drehen Sie den Hauptschalter auf Position "1". Die Rotationsbürste und der Seitenbesen drehen sich. Zum Vorwärtsfahren ziehen Sie den Vorwärtshebel. Die Geschwindigkeit wird stufenlos über die Hebelposition eingestellt.

Wie entleere ich den Schmutzbehälter?

Stoppen Sie den Motor und ziehen Sie den Schlüssel ab. Ziehen Sie den Verschlussbügel des Behälters nach oben, entnehmen Sie den Schmutzbehälter. Entleeren Sie ihn und setzen Sie ihn wieder ein, indem Sie den Bügel nach unten drücken. Das maximal zulässige Behältergewicht beträgt 40 kg.

Wie reinige ich den Staubfilter?

Ziehen Sie mehrmals den Griff der Filterreinigung (auf der Haube), um den Staub auszuschütteln. Für eine gründlichere Reinigung öffnen Sie die Haube, lösen Sie die Klemmschraube des Filterdeckels, entnehmen Sie den Filter und ersetzen Sie ihn bei Bedarf. Waschen Sie den Filter niemals.

Wie wechsle ich die Rotationsbürste?

Stoppen Sie die Maschine und ziehen Sie den Schlüssel ab. Entfernen Sie den Schmutzbehälter und die Batterien. Kippen Sie das Gerät nach vorne, heben Sie die Grobschmutzklappe an und entnehmen Sie die Rotationsbürste. Setzen Sie eine neue Bürste auf die Mitnehmerzapfen und rasten Sie die Gleitlager auf der anderen Seite ein. Stellen Sie anschließend die Kehrspur ein.

Wie stelle ich die Kehrspur ein?

Heben Sie die Vorderseite der Maschine an und fahren Sie auf staubigem Boden vorwärts. Bremsen Sie und lassen Sie die Bürste 15 bis 30 Sekunden laufen. Die Spur sollte ein Rechteck von 30 bis 40 mm Breite bilden. Stellen Sie die Einstellhebel (links/rechts) in die entsprechenden Löcher: tiefer = breitere Spur, höher = schmalere Spur.

Was tun, wenn die Maschine nicht startet?

Überprüfen Sie, ob die Haube richtig geschlossen ist (Haubenschalter). Prüfen Sie den Ladezustand der Batterien und die Sicherungen. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kärcher-Kundendienst.

Wie warte ich die Seitenbesen?

Überprüfen Sie regelmäßig den Verschleiß der Besen. Zum Austausch lösen Sie die 3 Schrauben unter dem Besen, entfernen den alten und befestigen den neuen. Stellen Sie die Absenkung des Seitenbesens ein, indem Sie die Flügelmuttern lösen und die Einstellschraube drehen.

Wie lange hält die Batterie?

Die Betriebsdauer beträgt nach vollständiger Ladung (12 Stunden) ca. 1,5 bis 2 Stunden. Die Ladezeit kann variieren. Verwenden Sie nur von Kärcher empfohlene Batterien und Ladegeräte.

Wie transportiere ich die Maschine?

Stoppen Sie den Motor, ziehen Sie den Schlüssel ab, ziehen Sie die Feststellbremse an und sichern Sie die Räder. Befestigen Sie die Maschine mit Gurten an den Verzurrpunkten (unter der Haube und über dem Führungsholm). Beachten Sie das Gesamtgewicht von 205 kg.

Wie lagere ich die Maschine langfristig?

Parken Sie sie auf einer ebenen Fläche, ziehen Sie den Schlüssel ab und ziehen Sie die Bremse an. Heben Sie die Bürste und die Seitenbesen an. Reinigen Sie Innen- und Außenteile. Lagern Sie sie an einem trockenen, geschützten Ort. Trennen Sie die Batterien und laden Sie sie alle 2 Monate nach.

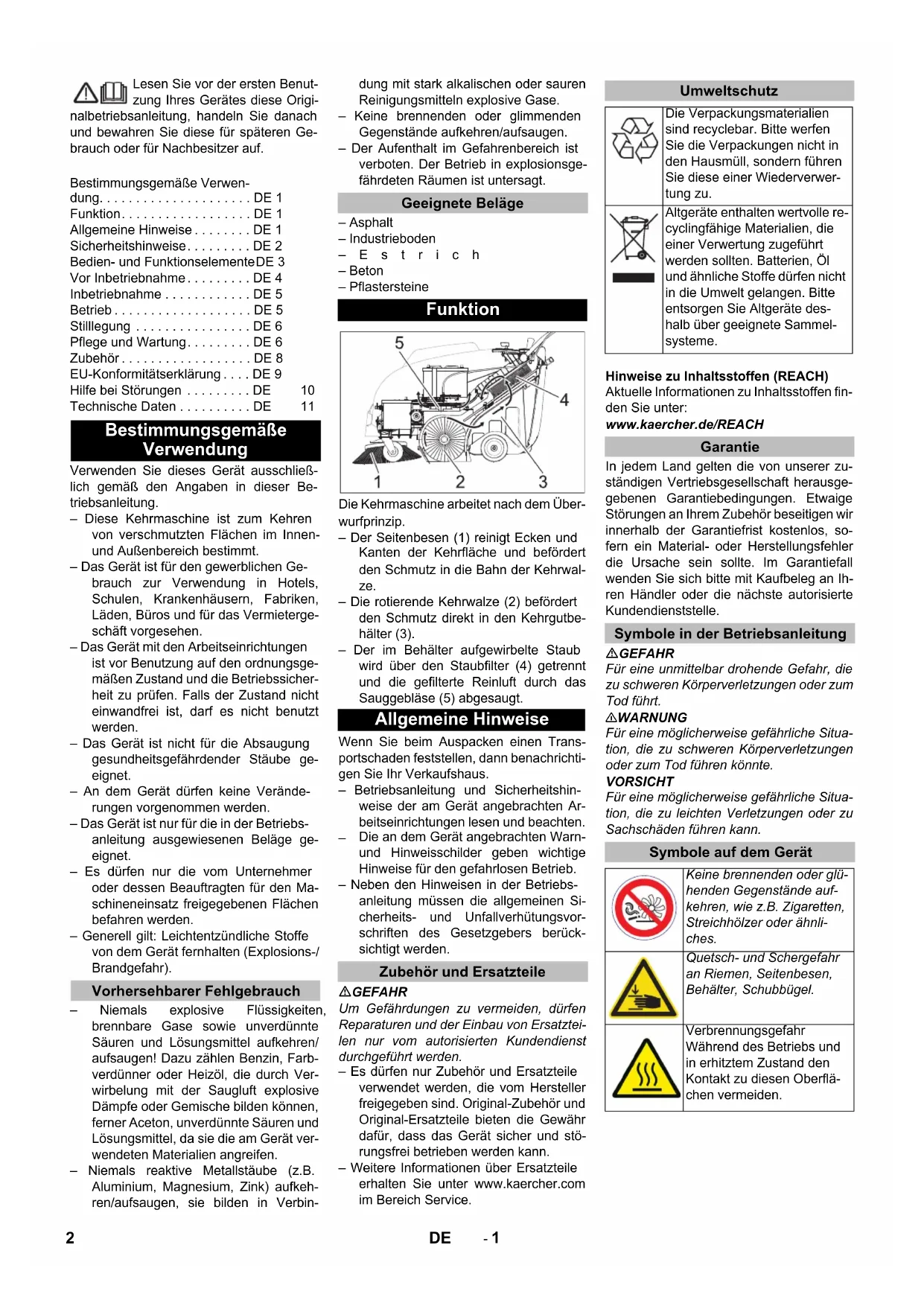

BEDIENUNGSANLEITUNG KM 7540 W Bp Pack Kärcher

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

Bestimmungsgemäße Verwendung

DE 1

Funktion DE 1

Allgemeine Hinweise DE 1

Sicherheitshinweise DE 2

Bedien- und Funktionselemente DE 3

Vor Inbetriebnahme DE 4

Inbetriebnahme DE 5

Betrieb DE 5

Stillegung DE 6

Pflege und Wartung DE 6

Zubehör DE 8

EU-Konformitätserklärung DE 9

Hilfe bei Störungen DE 10

Bestimmungsgemäße Verwendung

Verwenden Sie dieses Gerät ausschließlich gemäß den Angaben in dieser Betriebsanleitung.

• Diese Kehrmaschine ist zum Kehren von verschmutzten Flächen im Innen- und Außenbereich bestimmt.
• Das Gerät ist für den gewerblichen Gebrauch zur Verwendung in Hotels, Schulen, Krankenhäusern, Fabriken, Läden, Büros und für das Vermietergeschäft vorgesehen.
• Das Gerät mit den Arbeitseinrichtungen ist vor Benutzung auf den ordnungsgemäßen Zustand und die Betriebssicherheit zu prüfen. Falls der Zustand nicht einwandfrei ist, darf es nicht benutzt werden.
• Das Gerät ist nicht für die Absaugung gesundheitsgefährdender Stäube geeignet.
• An dem Gerät dürfen keine Veränderungen vorgenommen werden.
• Das Gerät ist nur für die in der Betriebsanleitung ausgewiesenen Beläge geeignet.
• Es dürfen nur die vom Unternehmer oder dessen Beauftragten für den Maschineneinsatz freigegebenen Flächen befahren werden.
• Generell gilt: Leicht entzündliche Stoffe von dem Gerät fernhalten (Explosions-/Brandgefahr).

Vorhersehbarer Fehlgebrauch

• Niemals explosive Flüssigkeiten, brennbare Gase sowie unverdünnte Säuren und Lösungsmittel aufkehren/aufsaugen! Dazu zählen Benzin, Farbverdünner oder Heizöl, die durch Verwirbelung mit der Saugluft explosive Dämpfe oder Gemische bilden können, ferner Aceton, unverdünnte Säuren und Lösungsmittel, da sie die am Gerät verwendeten Materialien angreifen.
• Niemals reaktive Metallstäube (z.B. Aluminium, Magnesium, Zink) aufkehren/aufsaugen, sie bilden in Verbin-

dung mit stark alkalischen oder sauren Reinigungsmitteln explosive Gase.

• Keine brennenden oder glimmenden Gegenstände aufkehren/aufsaugen.
• Der Aufenthalt im Gefahrenbereich ist verboten. Der Betrieb in explosionsgefährdeten Räumen ist untersagt.

Geeignete Beläge

Asphalt - Industrieboden - Estrich - Beton - Pflastersteine

Funktion

Die Kehrmaschine arbeitet nach dem Überwurfprinzip.

• Der Seitenbesen (1) reinigt Ecken und Kanten der Kehrfläche und befördert den Schmutz in die Bahn der Kehrwalze. Die rotierende Kehrwalze (2) befördert den Schmutz direkt in den Kehrgutbehälter (3).
• Der im Behälter aufgewirbelte Staub wird über den Staubfilter (4) getrennt und die gefilterte Reinluft durch das Sauggebläse (5) abgesaugt.

Allgemeine Hinweise

Wenn Sie beim Auspacken einen Transportschaden feststellen, dann benachrichtigen Sie Ihr Verkaufshaus.

• Betriebsanleitung und Sicherheitshinweise der am Gerät angebrachten Arbeitseinrichtungen lesen und beachten. Die an dem Gerät angebrachten Warn- und Hinweisschilder geben wichtige Hinweise für den gefahrlosen Betrieb.
• Neben den Hinweisen in der Betriebsanleitung müssen die allgemeinen Sicherheits- und Unfallverhütungsvorschriften des Gesetzgebers berücksichtigt werden.

Zubehör und Ersatzteile

△GEFAHR

Um Gefährdungen zu vermeiden, dürfen Reparaturen und der Einbau von Ersatzteilen nur vom autorisierten Kundendienst durchgeführt werden.

• Es dürfen nur Zubehör und Ersatzteile verwendet werden, die vom Hersteller freigegeben sind. Original-Zubehör und Original-Ersatzteile bieten die Gewähr, dass das Gerät sicher und störungsfrei betrieben werden kann.
• Weitere Informationen über Ersatzteile erhalten Sie unter www.kaercher.com im Bereich Service.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollen. Batterien, Öl und ähnliche Stoffe dürfen nicht in die Umwelt gelangen. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Zubehör beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

Symbole in der Betriebsanleitung

△GEFAHR

Für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

△WARNUNG

Für eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen kann.

VORSICHT

Für eine möglicherweise gefährliche Situation, die zu leichten Verletzungen oder zu Sachschäden führen kann.

Symbole auf dem Gerät

Keine brennenden oder glühenden Gegenstände aufkehren, wie z.B. Zigaretten, Streichhölzer oder ähnliche.

Quetsch- und Schergefahr an Riemen, Seitenbesen, Behälter, Schubbügel.

Verbrennungsgefahr: Während des Betriebs und in erhitztem Zustand den Kontakt zu diesen Oberflächen vermeiden.

Sicherheitshinweise

Sicherheitshinweise zur Bedienung

• Das Gerät mit den Arbeitseinrichtungen vor Benutzung auf den ordnungsgemäßen Zustand und die Betriebssicherheit prüfen. Falls der Zustand nicht einwandfrei ist, darf es nicht benutzt werden.
• Beim Einsatz des Gerätes in Gefahrbereichen (z. B. Tankstellen) sind die entsprechenden Sicherheitsvorschriften zu beachten. Der Betrieb in explosionsgefährdeten Räumen ist untersagt. Die Bedienperson hat das Gerät bestimmungsgemäß zu verwenden. Sie hat die örtlichen Gegebenheiten zu berücksichtigen und beim Arbeiten mit dem Gerät auf Dritte, insbesondere Kinder, zu achten.
• Vor Arbeitsbeginn muss sich die Bedienperson vergewissern, dass alle Schutzeinrichtungen ordnungsgemäß angebracht sind und funktionieren. Die Bedienperson des Gerätes ist für Unfälle mit anderen Personen oder deren Eigentum verantwortlich. Auf eng anliegende Bekleidung der Bedienperson achten. Festes Schuhwerk tragen und locker getragene Kleidung vermeiden. - Vor dem Anfahren den Nahbereich kontrollieren (z.B. Kinder). Auf ausreichende Sicht achten!
• Um unbefugtes Benutzen des Gerätes zu verhindern, Schlüssel abziehen. Gerät ist beim Verlassen gegen unbeabsichtigte Bewegung zu sichern.
• Das Gerät darf nur von Personen benutzt werden, die in der Handhabung unterwiesen sind oder ihre Fähigkeiten zum Bedienen nachgewiesen haben und ausdrücklich mit der Benutzung beauftragt sind.
• Dieses Gerät darf nicht von Personen (einschließlich Kinder) mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden.
• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Sicherheitshinweise zum Fahrbetrieb

△Gefahr

Verletzungsgefahr!

Kippgefahr bei zu großen Steigungen.

In Fahrtrichtung Steigungen und Gefälle nur bis zu 12% befahren.

Kippgefahr bei instabilem Untergrund.

• Das Gerät ausschließlich auf befestigtem Untergrund bewegen.

Kippgefahr bei zu großer seitlicher Neigung.

• Quer zur Fahrtrichtung nur Steigungen bis maximal 12% befahren.

Die Fahrgeschwindigkeit muss den jeweiligen Verhältnissen angepasst werden.

Sicherheitshinweise zum Transport des Gerätes

Gewicht des Gerätes beim Transport beachten. Zum Transport des Gerätes Batterie abklemmen und das Gerät sicher befestigen.

Sicherheitshinweise zu batteriebetriebenen Geräten

Hinweis: Nur wenn Sie die von Kärcher empfohlenen Batterien und Ladegeräte benutzen, besteht Garantieanspruch.

Die Betriebsanweisungen des Batterieherstellers und des Ladegeräteherstellers sind unbedingt zu beachten. Beachten Sie die Empfehlungen des Gesetzgebers im Umgang mit Batterien. - Batterien niemals in entladenem Zustand stehen lassen, sondern möglichst bald wieder aufladen. Zur Vermeidung von Kriechströmen die Batterien stets sauber und trocken halten. Vor Verunreinigungen, zum Beispiel durch Metallstaub, schützen. - Keine Werkzeuge oder ähnliches auf die Batterie legen. Kurzschluss- und Explosionsgefahr. - Immer 2 Batterien des gleichen Typs verwenden! - Keinesfalls in der Nähe einer Batterie oder in einem Batterieladeraum mit offener Flamme hantieren, Funken erzeugen oder rauchen. Explosionsgefahr. Nur Batterien mit Polabdeckung benutzen. Polabdeckung im Falle eines Verlusts ersetzen. - Heiße Teile, zum Beispiel Antriebsmotor, nicht berühren (Verbrennungsgefahr). Vorsicht beim Umgang mit Batteriesäure. Beachten Sie die entsprechenden Sicherheitsvorschriften! - Verbrauchte Batterien sind entsprechend der EG-Richtlinie 91/157/EWG umweltgerecht zu entsorgen.

Sicherheitshinweise zu Pflege und Wartung

Vor dem Reinigen und Warten des Gerätes, dem Auswechseln von Teilen oder der Umstellung auf eine andere Funktion ist das Gerät auszuschalten und der Zündschlüssel abzuziehen. - Bei Arbeiten an der elektrischen Anlage ist die Batterie abzuklemmen. Die Reinigung des Gerätes darf nicht mit Schlauch- oder Hochdruckwasserstrahl erfolgen (Gefahr von Kurzschlüssen oder anderer Schäden). - Instandsetzungen dürfen nur durch zugelassene Kundendienststellen oder durch Fachkräfte für dieses Gebiet, welche mit allen relevanten Sicherheitsvorschriften vertraut sind, durchgeführt werden. - Sicherheitsüberprüfung nach den örtlich geltenden Vorschriften für ortsveränderliche gewerblich genutzte Geräte beachten. - Arbeiten am Gerät immer mit geeigneten Handschuhen durchführen.

Sicherheitseinrichtungen

Gerätehaube

Das Gerät ist mit einem Haubenkontaktschalter ausgestattet, der den Motor ausschaltet, sobald die Gerätehaube geöffnet wird.

△GEFAHR

Verletzungsgefahr durch defekten Haubenkontaktschalter!

Wenn der Motor beim Öffnen der Gerätehaube nicht abschaltet, liegt ein Defekt des Haubenkontaktschalters vor. Gerät nicht mehr betreiben und instandsetzen lassen.

Hauptschalter

→ In Gefahrensituationen oder zum schnellen Ausschalten des Geräts Hauptschalter auf Stellung "0/OFF" drehen. → Zur Sicherung gegen unbeabsichtigte Inbetriebnahme, den Hauptschalter auf Stellung "0/OFF" drehen und Schlüssel abziehen.

1 Schraube zur Befestigung des Schubbügels (2x) 2 Staubfilter 3 Kehrgutbehälter 4 Hintere Dichtleiste (am Kehrgutbehälter) 5 Ladegerät

(Nur KM 75/40 W Bp Pack)

6 Batterien (Nur KM 75/40 W Bp Pack) 7 Antriebsräder 8 Seitliche Dichtleiste 9 Kehrwalze 10 Vordere Dichtleiste 11 Grobschmutzklappe 12 Lenkrolle mit Feststellbremse 13 Befestigung des Seitenbesens 14 Seitenbesen 15 Haubenverschluss 16 Gerätehaube 17 Batterieladestecker (Nur KM 75/40 W Bp) 18 Schubbügel 19 Hebel für Vorwärtsfahrt 20 Hebel zum Anheben und Absenken der Grobschmutzklappe

Bedienfeld

1 Hauptschalter 2 Hebel zum Absenken und Anheben des Seitenbesens 3 Verschlussschraube des Staubfilterdeckels 4 Verschlussbügel des Kehrgutbehälters 5 Filterabreinigung für Staubfilter 6 Nass-/Trockenklappe

Hauptschalter

0/OFF Motor aus

1 Motor ein A Schlüssel abziehen B Störungsanzeige C Batterieanzeige

Schlüssel abziehen

→ Schlüssel des Hauptschalters über Stellung „0" hinaus drehen und abziehen.

Gerätehaube öffnen

Hinweis

Die Gerätehaube wird mit dem Schlüssel des Hauptschalters entriegelt.

→ Schlüssel des Hauptschalters in den Haubenverschluss stecken und um 90° im Uhrzeigersinn drehen. → Haubenverschluss am Schlüssel herausziehen. Gerätehaube öffnen.

Gerätehaube schließen

→ Gerätehaube schließen, Haubenverschluss verriegelt selbstständig.

Vor Inbetriebnahme

Abladehinweise

△GEFAHR

Verletzungsgefahr, Beschädigungsgefahr! Gewicht des Gerätes beim Verladen beachten!

Leergewicht (Transportgewicht)
KM 75/40 W Bp 79 kg
KM 75/40 W Bp Pack 125 kg
Zulässiges Gesamtgewicht
KM 75/40 W Bp 205 kg
KM 75/40 W Bp Pack 205 kg

Abladen

→ Karton entfernen. → Holzklötze zur Sicherung der Räder entfernen und Gerät von Hand von der Palette geben. → Feststellbremse lösen.

Schubbügel montieren

→ Schrauben lösen. → Schubbügel aufrichten. → Schrauben anziehen.

Seitenbesen montieren

Hinweis: Vor dem Abkippen des Gerätes Kehrgutbehälter entnehmen und Schubbügel nach vorne schwenken. Gerät nicht auf dem Schubbügel abstellen. → Seitenbesen auf Mitnehmer aufstecken und festschrauben.

Batterien

Sicherheitshinweise Batterien

Beachten Sie beim Umgang mit Batterien unbedingt folgende Warnhinweise:

Hinweise auf der Batterie, in der Gebrauchsanweisung und in der Fahrzeugbetriebsanleitung beachten!

Augenschutz tragen!

Kinder von Säure und Batterien fern halten!

Explosionsgefahr!

Feuer, Funken, offenes Licht und Rauchen verboten!

Verätzungsgefahr!

Erste Hilfe!

Warnvermerk!

Entsorgung!

Batterie nicht in den Hausmüll werfen!

Gefahr

Explosionsgefahr! Keine Werkzeuge oder Ähnliches auf die Batterie, d.h. auf Endpole und Zellenverbinder legen.

Gefahr

Verletzungsgefahr! Wunden niemals mit Blei in Berührung bringen. Nach der Arbeit an Batterien immer die Hände reinigen.

△GEFAHR

Brand- und Explosionsgefahr!

Rauchen und offenes Feuer ist verboten. Räume, in denen Batterien geladen werden, müssen gut durchlüftet sein, da beim Laden hochexplosives Gas entstehen kann.

△Gefahr

Verätzungsgefahr!

- Säurespritzer im Auge oder auf der Haut mit viel klarem Wasser aus- bzw. abspülen. Danach unverzüglich Arzt aufsuchen. - Verunreinigte Kleidung mit Wasser auswaschen.

Empfohlene Batterien

	Bestell-Nr.	Volu-men	Luft-strom
60 Ah, War-tungsfrei	6.654-226.0*	1,65** 0,6	6***

• Gerät benötigt 2 Batterien

** in m3

*** in m3/h

Maximale Batterie-Abmessungen

Länge	Breite	Höhe
267 mm	177 mm	190 mm

Empfohlene Ladegeräte, Batterien einbauen und anschließen

Ladegerät	Bestell-Nr.
	2.644-470.0

Hinweis

Bei der KM 75/40 W Bp Pack sind die Batterien und das Ladegerät bereits eingebaut.

Gerätehaube öffnen. → Batterien auf den Motorträger stellen. → Batterien mit jeweiligem Halteband sichern.

→ Polklemme (rotes Kabel) am Pluspol (+) anschließen. → Verbindungsleitung an Batterien anschrauben. → Polklemme am Minuspol (-) anschließen.

Hinweis: Die Batteriepole und Polklemmen auf ausreichenden Schutz durch Polschutzfett kontrollieren.

Nur Batterien mit Polabdeckung benutzen. Polabdeckung im Falle eines Verlusts ersetzen.

VORSICHT

Vor Inbetriebnahme des Gerätes Batterien aufladen.

Batterien laden

△Gefahr

Verletzungsgefahr! Das Ladegerät darf nur in Betrieb genommen werden, wenn das Netzkabel nicht beschädigt ist. Ein beschädigtes Netzkabel ist unverzüglich durch den Hersteller, den Kundendienst oder eine qualifizierte Person zu ersetzen.

△GEFAHR

Gefahr durch elektrischen Schlag. Stromleitungsnetz und Absicherung beachten. Ladegerät nur in trockenen Räumen mit ausreichender Belüftung verwenden.

Hinweis: Die Ladezeit bei leerem Akku liegt bei ca. 12 Stunden.

Gefahr

Verletzungsgefahr! Sicherheitsvorschriften beim Umgang mit Batterien beachten. Gebrauchsanweisung des Ladegerätherstellers beachten.

Ladevorgang - KM 75/40 W Bp Pack

Achtung: Batterien dürfen nur bei Raumtemperatur geladen werden!

Hinweis: Das Gerät ist serienmäßig mit wartungsfreien Batterien ausgestattet.

Gerätehaube öffnen. → Netzstecker des Ladegerätes in Steckdose stecken.

Hinweis: Das Ladegerät ist elektronisch geregelt und beendet den Ladevorgang selbstständig. Alle Funktionen des Gerätes werden während des Ladevorgangs automatisch unterbrochen.

1 Batteriestatusanzeige

Die Batteriestatusanzeige zeigt bei eingestecktem Netzstecker den Fortschritt des Ladevorgangs an:

Batterien werden geladen	blinkt grün
Batterien sind geladen leuchtet grün
Störung an Ladegerät	leuchtet rot
Fehler n aus Fehlertabelle liegt vor	blinkt n-mal rot mit Pause

Fehlertabelle:

1	Batterie nicht angeschlossen
2	Batterie verpolt
3	Batterie tiefent laden
4	Problem mit Ladekennlinie
5	Netzteil zu heißt
6	Hardwarefehler
7	Fehler Kommunikation (Netzteilmo-dus)

Um eine lange Lebensdauer der Batterie zu gewährleisten, sollte die Batterie stets vollständig geladen werden.

Ladevorgang - KM 75/40 W Bp

Gerätehaube öffnen. Ladekabel des Ladegerätes in die La

debuchse der Kehrmaschine einstecken.

Netzstecker des Ladegerätes einstecken und Ladegerät einschalten.

Nach dem Ladevorgang

KM 75/40 W Bp Pack: Netzkabel ausstecken. Netzkabel um den Kabelhalter des Ladegerätes wickeln. Gerätehaube schließen. KM 75/40 W Bp: Ladegerät ausschalten und vom Netz trennen. Ladekabel am Gerät ausstecken. Gerätehaube schließen.

Batterie ausbauen

Gerätehaube öffnen. Polklemme am Minuspol (-) abklemmen. Verbindungsleitung der Batterien abschrauben. Polklemme am Pluspol (+) abklemmen. Halteband lösen. Batterie herausnehmen. Verbrauchte Batterie gemäß den geltenden Bestimmungen entsorgen.

Inbetriebnahme

Allgemeine Hinweise

GEFAHR

Verletzungsgefahr! Gerät ausschalten bevor der Kehrgutbehälter entnommen wird.

Hinweis: Inbetriebnahme nur bei geschlossener Gerätehaube möglich.

Kehrmaschine auf einer ebenen Fläche abstellen. Motor abstellen. Feststellbremse arretieren.

Prüf- und Wartungsarbeiten

→ Ladezustand der Batterien prüfen. → Seitenbesen prüfen. → Kehrwalze prüfen. Staubfilter abreinigen. → Kehrgutbehälter entleeren.

Hinweis: Beschreibung siehe Kapitel Pflege und Wartung.

Betrieb

△Gefahr

Längere Benutzungsdauer des Gerätes kann zu vibrationsbedingten Durchblutungsstörungen in den Händen führen.

Eine allgemein gültige Dauer für die Benutzung kann nicht festgelegt werden, weil diese von mehreren Einflussfaktoren abhängt:

• Persönliche Veranlagung zu schlechter Durchblutung (häufig kalte Finger, Fingerkribbeln). Niedrige Umgebungstemperatur. Warme Handschuhe zum Schutz der Hände.
• Festes Zugreifen behindert die Durchblutung.
• Ununterbrochener Betrieb ist schlechter als durch Pausen unterbrochener Betrieb. Bei regelmäßiger, langandauernder Benutzung des Gerätes und bei wiederholtem

Auftreten entsprechender Anzeichen (zum Beispiel Fingerkribbeln, kalte Finger) empfehlen wir eine ärztliche Untersuchung.

Gerät starten

→ Feststellbremse lösen. Motor starten. → Hauptschalter auf Stellung „1“ drehen. Hinweis: Kehrwalze und Seitenbesen drehen sich.

Gerät fahren

Vorwärts fahren

Hebel für Vorwärtsfahrt ziehen.

Hinweis: Die Fahrgeschwindigkeit kann je nach Stellung des Hebels für Vorwärtsfahrt stufenlos reguliert werden.

Leerlauf

Hebel für Vorwärtsfahrt loslassen. Gerät bleibt stehen.

Hindernisse überfahren

Feststehende Hindernisse bis 30 mm überfahren: → Grobschmutzklappe anheben. → Langsam und vorsichtig vorwärts überfahren.

Feststehende Hindernisse über 30 mm überfahren:

→ Hindernisse dürfen nur mit einer geeigneten Rampe überfahren werden.

Kehrbetrieb

Gefahr

Verletzungsgefahr! Bei geöffneter Grobschmutzklappe kann die Kehrwalze Steine oder Splitt nach vorne wegschleudern. Darauf achten, dass keine Personen, Tiere oder Gegenstände gefährdet werden.

VORSICHT

Keine Packbänder, Drähte oder ähnliches einkehren, dies kann zur Beschädigung der Kehrmechanik führen.

Hinweis: Um ein optimales Reinigungsergebnis zu erzielen, sollte die Fahrgeschwindigkeit den Gegebenheiten angepasst werden.

Kehren mit angehobener

Grobschmutzklappe

Hinweis: Zum Einkehren größerer Teile bis zu einer Höhe von 50 mm, z.B. Zigarettenschachteln, muss die Grobschutzklappe kurzzeitig angehoben werden.

Grobschmutzklappe anheben:

→ Hebel zum Anheben der Grobschutzklappe ziehen.

Grobschmutzklappe absenken: Hebel zum Anheben der Grobschutzklappe loslassen.

Hinweis: Nur bei vollständig abgesenkter Grobschmutzklappe ist ein optimales Reinigungsergebnis zu erzielen.

Kehren mit Seitenbesen

→ Hebel zum Absenken des Seitenbesens nach vorne stellen. Seitenbesen wird abgesenkt.

Trockenen Boden kehren

Hinweis: Während des Betriebes sollte der Kehrgutbehälter in regelmäßigen Abständen entleert werden.

Hinweis: Während des Betriebes sollte der Staubfilter in regelmäßigen Abständen abgereinigt werden.

→ Nass-/Trockenklappe schließen.

Feuchten oder nassen Boden kehren

→ Nass-/Trockenklappe öffnen.

Hinweis: Der Filter wird so vor Feuchtigkeit geschützt.

Batterieanzeige

Die Batterieanzeige zeigt während des Betriebs den Ladezustand der Batterien an:

voll leuchtet grün
30% Restkapazität leuchtet gelb
10% Restkapazität blinkt rot
Schutz vor Tiefentla-dung, Gerät schaltet ab	leuchtet rot

Störungsanzeige

Die Störungsanzeige zeigt an, ob eine Störung am Gerät vorliegt:

Störung der Motorsteu-erung

blinkt rot

Staubfilter abreinigen

Griff der Filterabreinigung mehrmals herausziehen und hineinschieben.

Kehrgutbehälter entleeren

△GEFAHR

Verletzungsgefahr! Gerät ausschalten, bevor der Kehrgutbehälter entnommen wird.

Hinweis: Beim Entleeren des Kehrgutbehälters darauf achten, dass die Dichtleiste nicht beschädigt wird.

Hinweis: Die maximal zulässige Zuladung des Kehrgutbehälters beträgt 40 kg.

Staubfilter abreinigen. → Verschlussbügel des Kehrgutbehälters nach oben ziehen. → Kehrgutbehälter herausziehen. → Kehrgutbehälter entleeren. → Kehrgutbehälter hineinschieben.

→ Verschlussbügel des Kehrgutbehälters nach unten drücken.

Gerät ausschalten

Motor abstellen. → Hauptschalter auf Stellung 0 drehen.

→ Seitenbesen anheben. → Feststellbremse arretieren. → Schlüssel des Hauptschalters über Stellung 0 hinaus drehen und abziehen.

Transport

△GEFAHR

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes beim Transport beachten.

→ Motor abstellen. → Schlüssel des Hauptschalters über Stellung „0" hinaus drehen und abziehen. → Feststellbremse arretieren. → Gerät an den Rädern mit Keilen sichern. → Gerät mit Spanngurten oder Seilen sichern. → Beim Transport in Fahrzeugen Gerät nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern.

1 Befestigungsbereich über Schubbügel 2 Befestigungsbereich unter Gerätehaube

Hinweis: Markierungen für Befestigungsbereiche am Grundrahmen beachten (Kettensymbole).

Hinweis: Keine Bowden- oder Seilzüge knicken.

Lagerung

△GEFAHR

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes bei Lagerung beachten.

Stilllegung

Wenn die Kehrmaschine über längere Zeit nicht genutzt wird, bitte folgende Punkte beachten:

→ Kehrmaschine auf einer ebenen Fläche abstellen. → Motor abstellen. → Schlüssel des Hauptschalters über Stellung „0" hinaus drehen und abziehen. → Feststellbremse arretieren. → Kehrmaschine gegen Wegrollen sichern.

→ Kehrwalze anheben. Dazu bereits den Einstellhebel in die oberste Bohrung einrasten. → Seitenbesen anheben. → Kehrmaschine innen und außen reinigen. → Gerät an geschütztem und trockenem Platz abstellen. → Batterien abklemmen. → Batterien laden und im Abstand von ca. 2 Monaten nachladen.

Pflege und Wartung

Allgemeine Hinweise

• Instandsetzungen dürfen nur durch zugelassene Kundendienststellen oder durch Fachkräfte für dieses Gebiet, welche mit allen relevanten Sicherheitsvorschriften vertraut sind, durchgeführt werden.
• Ortsveränderliche gewerblich genutzte Geräte unterliegen der Sicherheitsüberprüfung nach VDE 0701.

Reinigung

VORSICHT

Beschädigungsgefahr! Die Reinigung des Gerätes darf nicht mit Schlauch- oder Hochdruckwasserstrahl erfolgen (Gefahr von Kurzschlüssen oder anderer Schäden).

ACHTUNG

Vor Reinigungsarbeiten, Stecker des Ladegeräts aus der Steckdose ziehen.

Vor Reinigungsarbeiten, Pluspol der Batterie abklemmen.

Innenreinigung des Gerätes

Gefahr

Verletzungsgefahr! Staubschutzmaske und Schutzbrille tragen.

Gerätehaube öffnen. Gerät mit einem Lappen reinigen. Gerät mit Druckluft ausblasen. Gerätehaube schließen.

Außenreinigung des Gerätes

Gerät mit einem feuchten, in milde Waschlauge getränktem Lappen reinigen.

Hinweis: Keine aggressiven Reinigungsmittel verwenden.

Wartungsintervalle

Wartung durch den Kunden

Wartung täglich:

Kehrwalze und Seitenbesen auf Verschleiß und eingewickelte Bänder prüfen. Funktion aller Bedienelemente prüfen. Funktion aller Kontrolllampen prüfen.

Wartung wöchentlich:

Spannung, Verschleiß und Funktion der Antriebsriemen prüfen. Bowdenzüge und bewegliche Teile auf Leichtgängigkeit prüfen. Dichtleisten im Kehrbereich auf Einstellung und Verschleiß prüfen. Kehrspiegel der Kehrwalze prüfen. Staubfilter reinigen.

Hinweis: Beschreibung siehe Kapitel Wartungsarbeiten.

Hinweis: Alle Service- und Wartungsarbeiten bei Wartung durch den Kunden müssen von einer qualifizierten Fachkraft ausgeführt werden. Bei Bedarf kann jederzeit ein Kärcher-Fachhändler hinzugezogen werden.

Wartung durch den Kundendienst

Wartung nach dem ersten Monat oder 5 Betriebsstunden:

Erstinspektion durchführen.

Wartung alle 50 Betriebsstunden

Wartung alle 100 Betriebsstunden oder halbjährlich

Wartung alle 300 Betriebsstunden

Wartung alle 500 Betriebsstunden oder jährlich

Hinweis: Um Garantieansprüche zu wahren, müssen während der Garantielaufzeit alle Service- und Wartungsarbeiten vom autorisierten Kärcher-Kundendienst gemäß Inspektionscheckliste durchgeführt werden.

Wartungsarbeiten

Vorbereitung:

Kehrmaschine auf einer ebenen Fläche abstellen. Schlüssel des Hauptschalters über Stellung "0" hinaus drehen und abziehen. Feststellbremse arretieren.

Allgemeine Sicherheitshinweise

GEFAHR

Verletzungsgefahr!

Der Motor benötigt ca. 3 - 4 Sekunden Nachlauf nach dem Abstellen. In dieser Zeitspanne unbedingt vom Antriebsbereich fernhalten.

WARNUNG

Vor sämtlichen Wartungs- und Reparaturarbeiten Gerät ausreichend abkühlen lassen.

Heiße Teile, wie Antriebsmotor, nicht berühren.

ACHTUNG

Vor Wartungsarbeiten, Stecker des Ladegeräts aus der Steckdose ziehen.

Vor Wartungsarbeiten, Pluspol der Batterie abklemmen.

ACHTUNG

Vor dem Abkippen des Geräts Batterien und Kehrgutbehälter entnehmen und Schubbügel nach vorne schwenken. Gerät nicht auf dem Schubbügel abstellen. Vor dem Reinigen und Warten des Gerätes und dem Auswechseln von Teilen ist das Gerät auszuschalten.

Bowdenzug des Fahrantriebs einstellen

Eine Verstellung ist erforderlich, wenn bei Bergfahrt die Antriebskraft des Gerätes unzureichend wird.

Gerätehaube öffnen. → Kontermutter lösen. Stellschraube verstellen. → Kontermutter festschrauben.

Kehrwalze prüfen

→ Feststellbremse arretieren. → Kehrgutbehälter entfernen. → Bänder oder Schnüre von Kehrwalze entfernen.

Kehrwalze auswechseln

Der Wechsel ist erforderlich, wenn durch die Abnutzung der Borsten das Kehrergebnis sichtbar nachlässt.

ACHTUNG

Vor dem Abkippen des Gerätes sind die Batterien zu entnehmen.

Gerät nicht auf dem Schubbügel abstellen.

→ Feststellbremse arretieren. → Kehrgutbehälter entnehmen. → Batterien entnehmen. Gerät nach hinten kippen.

→ Grobschmutzklappe anheben, Lagerschale eindrücken und Kehrwalze nach vorne schwenken. → Kehrwalze herausnehmen. Neue Kehrwalze auf den Antriebszapfen (links) aufstecken. Auf der gegenüberliegenden Seite Lagerschale in die Bohrung der Kehrwalzenschwinge einrasten.

VORSICHT

Beschädigungsgefahr! Darauf achten, dass keine Borsten in die Bohrung der Kehrwalzenschwinge eingeklemmt werden.

Hinweis: Nach dem Einbau der neuen Kehrwalze muss der Kehrspiegel neu eingestellt werden.

Kehrspiegel der Kehrwalze prüfen und einstellen

→ Kehrmaschine vorne anheben und auf einen ebenen und glatten Boden fahren, der erkennbar mit Staub oder Kreide bedeckt ist → Feststellbremse arretieren. → Kehrwalze ca. 15-30 Sekunden drehen lassen. → Kehrmaschine vorne anheben und zur Seite fahren.

Die Form des Kehrspiegels bildet ein gleichmäßiges Rechteck, das zwischen 30-40 mm breit ist.

Einstellbereich (-) 1...10 (+)
Minimaler Kehrspiegel 1
Maximaler Kehrspiegel 10
Neue Kehrwalze	1...3

Kehrspiegel einstellen:

Gerätehaube öffnen. → Linken und rechten Einstellhebel verstellen und in gleiche Bohrung einrasten.

Einstellhebel in tieferliegende Bohrung einrasten (+): Kehrspiegel wird größer. Einstellhebel in höherliegende Bohrung einrasten (-): Kehrspiegel wird kleiner. → Kehrspiegel prüfen.

Seitenbesen auswechseln

Der Wechsel ist erforderlich, wenn durch die Abnutzung der Borsten das Kehrergebnis sichtbar nachlässt.

Hinweis: Vor dem Abkippen des Gerätes Kehrgutbehälter entnehmen und Schubbügel nach vorne schwenken. Gerät nicht auf dem Schubbügel abstellen.

3 Schrauben an der Unterseite des Seitenbesens herausschrauben. → Seitenbesen abnehmen. Neuen Seitenbesen auf Mitnehmer aufstecken und festschrauben.

Seitenbesenabsenkung einstellen

Eine Verstellung ist erforderlich, wenn durch die Abnutzung der Borsten das Kehrergebnis des Seitenbesens sichtbar nachlässt.

Gerätehaube öffnen. Flügelmutter lösen.

Stellschraube verstellen. Flügelmutter festziehen.

Anhebung der Grobschmutzklappe einstellen

• Eine Verstellung ist erforderlich, wenn sie die Grobschmutzklappe nicht weit genug anheben lässt.
• Wenn das Kehrergebnis schlechter wird, z.B. durch Verschleiß der Vorderlippe, muss der Bowdenzug etwas nachgelassen werden.

Gerätehaube öffnen. Kontermutter lösen. Stellschraube verstellen. → Kontermutter festschrauben.

Dichtleisten einstellen und auswechseln Hinweis: Vor dem Abkippen des Gerätes Kehrgutbehälter entnehmen und Schubbügel nach vorne schwenken. Gerät nicht auf dem Schubbügel abstellen.

Vordere Dichtleiste → Befestigung der Dichtleiste lösen. Dichtleiste nachstellen oder auswechseln.

Bodenabstand der Dichtleiste so einstellen, dass sie sich mit einem Nachlauf von 0-10 mm nach hinten umlegt. Dichtleiste ausrichten. → Befestigung der Dichtleiste anziehen. Hintere Dichtleiste → Kehrgutbehälter entfernen.

→ Befestigung der Dichtleiste öffnen. Dichtleiste nachstellen oder auswechseln. → Bodenabstand der Dichtleiste so einstellen, dass sie sich mit einem Nachlauf von 0-10 mm nach hinten umlegt. → Befestigung der Dichtleiste anziehen.

■ Seitliche Dichtleisten

→ Befestigung der Dichtleiste lösen. Dichtleiste nachstellen oder auswechseln. → Unterlage mit maximal 2 mm Stärke unterschieben, um den Bodenabstand einzustellen. Dichtleiste ausrichten. → Befestigung der Dichtleiste anziehen.

Staubfilter auswechseln

△WARNUNG

Vor Beginn des Staubfilterwechsels Kehrgutbehälter entleeren. Bei Arbeiten an der Filteranlage Staubschutzmaske tragen. Sicherheitsvorschriften über den Umgang mit Feinstäuben beachten.

VORSICHT

Beschädigungsgefahr!

Den Staubfilter nicht auswählen. → Feststellbremse arretieren. Staubfilter abreinigen.

→ Verschlussschraube des Staubfilterdeckels gegen den Uhrzeigersinn aufdrehen. Staubfilterdeckel anheben. Staubfilter auswechseln. Auf korrekte Einbaulage des Staubfilters achten (siehe Abbildung). → Verschlussschraube bis zum Anschlag zudrehen.

VORSICHT

Wird die Verschlussschraube nicht bis zum Anschlag zugedreht, kann es zu Beschädigungen kommen.

Hinweis: Beim Einbau des neuen Filters darauf achten, dass die Lamellen unbeschädigt bleiben.

Sicherung/Relais auswechseln

KM 75/40 W Bp

1 Sicherung F1 (50 A) 2 Sicherung F2 (2 A) 3 Relais 4 Batterieladestecker

Gerätehaube öffnen. Defekte Sicherung oder Relais erneuern.

KM 75/40 W Bp Pack

Die Sicherung befindet sich an der Batteriepolklemme.

Zubehör

Seitenbesen, weich 6.905-626.0

Für Feinstaub auf Innenflächen, nasser fest.

Kehrwalze, weich 6.906-886.0

Mit Naturborsten: speziell zum Kehren von Feinstaub auf glatten Böden auf Innenflächen. Nicht nasserfest, nicht für abrasive Oberflächen verwenden!

Kehrwalze, hart 6.906-885.0

Zur Entfernung von fest haftendem

Schmutz im Außenbereich, nasserfest.

Kehrwalze, antistatisch 6.906-950.0

Für statisch aufladbare Oberflächen wie Teppiche oder Kunstrasen

Teppich Kehreinheit 2.641-571.0

Beinhaltet: Flusensieb, antistatische Kehrwalze, 3-fach Lenkrolle

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Kehrmaschine

Typ: 1.049-xxx

Einschlägige EU-Richtlinien

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

Angewandte harmonisierte Normen

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-72

EN 61000-6-2: 2005

EN 62233: 2008

EN IEC 63000:2018

Angewandte nationale Normen

Angewandtes Konformitätsbewertungsverfahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)

Gemessen: 86

Garantiert: 88

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

H. Jenner

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Karcher-Straße 28-40

Hilfe bei Störungen
Störung BehebungGerät{lösst sich nicht starten Haube	enkontaktschalter hat Gerät abgeschalte. Gerätehaube schlieben
	Batterien laden
	Überlastsicherung prüfen
	Kärcher-Kundendienst benachrichtigen
Motor lαuft, aber Gerät fährt nicht E	owdenzug des Fahrantriesb esstellen
	Keilriemen prüfen
	Kärcher-Kundendienst benachrichtigen
Gerät bleibt beim Befahren einer Steigung stehen	Fahrweg mit geringerer Steigung befahren
	Überlastsicherung prüfen
	Bowdenzug des Fahrantriesb einstellen
	Keilriemen prüfen
	Kärcher-Kundendienst benachrichtigen
Kehralwae bleibt stellen, Störungs-anzeige leuchtet rot	Hauptschalter auf „OFF“ drehen, Bürste auf verklemmtedegenstände prüfen. Gegebenenfalls ge-ningere Steigung befahren. Hauptschalter wieder einschalten. Nach viermaliger Wiederholung die-ses Vorgangs führt die Steuerung eine Zwangspause von 2 Minuten zum Abkühlen aus. Wahrend dieser Zeit kann das Gerät nicht gestartet werden.
Gerät kehrt nicht richtig Kehralwae	und Seitenbesen auf Verschleiß prüfen, bei Bedarf auswechseln
	Funktion der Grobschmutzklappe prüfen
	Bowdenzug der Grobschmutzklappe nachlassen (Verstellschaube)
	Riemen auf Spannung und Funktion prüfen, bei Bedarf auswechseln
	Kehrspiegel nachstellen
	Kehralwae auswechseln
	Kärcher-Kundendienst benachrichtigen
Gerät staubt Funktion der Grobsch	utzklappe prüfen
	Bowdenzug der Grobschmutzklappe nachlassen (Verstellschaube)
	Staubfilter prüfen, abreinigen oder austauschen
	Den Staubfilter nicht auswaschen.
	Kehrgutbehälter leeren
	Dichtprofil am Kehrgutbehälter austauschen
	Dichtung am Staubfilter überprüfen
	Dichtleisten auf Verschleiß prüfen, bei Bedarf einstellen oder austauschen
Schlechetes Kehren im Randbe-reich	Seitenbesenabsenkung nachstellen
	Seitenbesen wechseln
	Seitenbesen absenken
	Antriebsriemen des Seitenbesens prüfen
	Kärcher-Kundendienst benachrichtigen
Seitenbesenanbehung Funktioniert nicht	Bowdenzug der Seitenbesenanbehung überprüfen
	Kärcher-Kundendienst benachrichtigen
Neue Kehralwae streift am Keh-rutbehälter	Einstellung des Kehrspiegels korrigieren, dazu beide Einstellhebel in jeweilige höherliegende Boh-rung (1...3) einrasten

Technische Daten

		KM 75/40 W Bp KM 75/40 W Bp Pack
Gerätedaten
Länge x Breite x Höhe (Schubbügel ausgeklappt) mm 1430 x 750 x 1190	1430 x 750 x 1190
Länge x Breite x Höhe (Schubbügel eingeklappt) mm 1160 x 750 x 930	160 x 750 x 930
Gewicht (ohne Batterien) kg 79 79
Gewicht (mit Batterien) kg 125 125
Zulässiges Gesamtgewicht kg 205 205
Fahr- und Kehrgeschwindigkeit km/h 4,5 4,5
Steigfähigkeit (max.)	%	12 12
Kehralizen-Durchmesser	mm 265 265
Seitenbesen-Durchmesser	mm 410 410
Flächenleistung max.	m3/h	3400	3400
Arbeitsbreite ohne Seitenbesen	mm 550 550
Arbeitsbreite mit Seitenbesen	mm 750 750
Volumen des Kehrgutbehalters	I	40 40
Schutzart tropf Wassergeschützt	--	IPX 3	IPX 3
Motor
Typ	--	Gleichstrompermanent magnet motor Drehrichtigung rechts
Spannung	V	24 24
Nennstrom	A	22 22
Nenneleitung	W	400 400
Drehzahl	1/min	2750	2750
Schutzart	--	IP 20	IP 20
Batterie
Typ	--	--	2x 12 V GiV
Kapazität	Ah	--	60 (5h)
Gewicht	kg --	23
Ladezeit bei vollständig entladener Batterie	h	--	12
Betriebsdauer nach mehrmaligem Laden	h	--	ca. 1,5-2
Ladegerät
Netzspannung	V~	--	230
Ausgangsspannung	V	--	24
Ladestrom	A	--	10
Netz Frequenz	Hz	--	50/60
Elektrische Absicherung
Zentral	A	50 50
Sicherung Steuerung	A	2	--
Tiefentladungsschutz	--	über Relais	über Relais
Ladegerät		---	T4A / 250 V AC
Filter- und Saugsystem
Filterfliche Feinstaubfilter	m2	1,8 1,8
Verwendungskategorie Filter für nichtgesundheitsgeführende Stäube	--	M	M
Nennunterdruck Saugsystem	mbar	5	5
Nennvolumenstrom Saugsystem	l/s	45 45
Umgebungsbedingungen
Betriebstemperatur	°C	-5 bis +40	-5 bis +40
Ladetemperatur		---	Raumtemperatur
Luffeuchtigkeit, nicht betaend	%	0 - 90	0 - 90
Ermittelte Werte gemäß EN 60335-2-72
Schalldruckpegel LpA	dB(A)	71 71
Unsicherheit KpA	dB(A)	3	3
Schalleistungspegel LwA + Unsicherheit KwA	dB(A)	88 88
Unsicherheit KwA		2	2
Hand-Arm Vibrationswert	m/s2	3,7 3,7
Unsicherheit K	m/s2	0,2 0,2

Technische Änderungen vorbehalten.

Alfred-Karcher-Straße 28-40

Alfred-Karcher-Straße 28-40

Alfred-Karcher-Straße 28-40

Technische Daten . 11

Seitenspiegel einstellen:

→ Gerätehauben öffnen. → Linken und rechten Einstellhebel verstellen und in derselben Bohrung fest einrasten lassen.

→ Den Stofffilter nicht auswaschen. → Parkbremse feststellen. Stofffilter reinigen.

Alfred-Karcher-Straße 28-40

Alfred-Karcher-Straße 28-40

Bevollmächtigter für die Dokumentation:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Karcher-Straße 28-40

→ Gerätehaube schließen, Haubenverschluss verriegelt selbstständig.

Förden tasi bruk

Relevante EU-Richtlinien

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

Angewandte harmonisierte Normen

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-72

EN 61000-6-2: 2005

EN 62233: 2008

EN IEC 63000:2018

Alfred-Karcher-Straße 28-40

Empfohlene Batterien

Wartung alle 50 Betriebsstunden

Wartung alle 100 Betriebsstunden oder halbjährlich

Wartung nach 300 Betriebsstunden

Alfred-Karcher-Straße 28-40

Alfred-Karcher-Straße 28-40

Alfred-Karcher-Straße 28-40

Alfred-Karcher-Straße 28-40

Alfred-Karcher-Straße 28-40

Alfred-Karcher-Straße 28-40

Alfred-Karcher-Straße 28-40

Alfred-Karcher-Straße 28-40

Alfred-Karcher-Straße 28-40

Konformitätsbewertungsverfahren:

2000/14/EG: Anhang V

Geräuschpegel dB(A)

gemessen: 86

garantiert: 88

Alfred-Karcher-Straße 28-40

Alfred-Karcher-Straße 28-40

Alfred-Karcher-Straße 28-40

Alfred-Karcher-Straße 28-40

Alfred-Karcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Karcher-Straße 28-40

Alfred-Karcher-Straße 28-40

Alfred-Karcher-Straße 28-40

www.kaercher.de/REACH

Keninik

Eepe ene Jepriikti Dnctpn6bIOTnpap 6epren Keinijik wapTtapbl KoJdaHbIaIbI. Erep Kepek-kaPakTa MaTePnAnDbIK Hemec eHdpicTik KEmuNikTep TaBbIcA, bIKTMaI KEMUJIkTepi Keinijik MEP3iMi iuiHde akbcbl XeHneMl3. Keninidk mep3imHe Hapa3bIbIKTapbIbI 6oIca, 6yibMbI caTKaH cayda MEKemeciHe Hemec xakbiHaFbl EkinetTI KbI3Met Kepcety opHbHa Ty6ipTeKi Kepcetin xa6apnacbIH3.

PaiJaIHy 60bHwa

HcyaynbikTaft6enrinep

KAYIN

Byn benzi mikeneu mype myce anambH kayinmi bindipedi, byn kayin aybp dehe kappaammapbHa Hemece axanobi anammapra anapby MyMKIH.

△ECKEPTY

Aybp dehe kapaakammapbHa Hemece axanammapra anapa anambyh bikmumayinmi kardaudbi ndipedi.

A5AENBONblHb13

KeHin deHe JapaKaammapbHa HemeCe MyNIkmi3aKbIMdanybHa anapa anambiH bIKmum Kalinmi Kardaudbi6indipei.

KypbblfbldaftaH6anap

Temeki, cipinke kHe m.6. cuKmbi KaHbIn KamKaH Hemece 6bIKcbIn KamKaH zammapdbcblbpMaHb3.

Bendikmepdih,6yuiipnik uemkanapdbIH, KOHmeHepoi,umepy KaIncbIpMaCbIbIH KbICbln KaanyKeHe Kecin Kemy Kayni.

Kynin kany kayni Kymblc ke3iHne kHe KbI3raH Ke3e 6yn 6etTepre Tnin KetneH3.

Kayinci3dk TexHnkaCbI 6oynihwa Hcyckaynbik

PaindanaHy KeiHderi kayinc3dk Hcaynapbl

• Kondahap andbihda KypbiffbihH XaHe OHblH Kymbc Jka6dbfbHbHJ kapaMObIbIfMeH Kymbc Kayinc3dizin mekepiH3. Eaep Ka Kyui mHci3 6oNmaca, OHbl Kondahyfa 6oNmaudbl. KypbIfblHbl Kayinmi aMakmapda (MbICanbl, KhaHapMau Kyo cmaHua npabHda) naDanahy Ke3iHoe kayincizik mexHukacbl 6oubHwa muicmi epexeepoi cakmay kaxem. bIkmuman KapbIbIC Kayni 6ap aMakmapda naDanahyra mbIubIM canbHaobbl.
• Onepamop KypbIrfHbMaKcambHa cau naudanhykep. Onpamop Kepaikmi kardaunapdb eckepin, KypblfBIme Kymbc icmey Ke3iHde ywiHw myra napra, acipece 6ananapra Ha3ap aydapykep. Onepamop kymbicka kipicnc 6ypbH 6apblk Koprahbic KypaIadpbi dypbic ophamblbn, kymbc icmeumihHe Ke3 keMKi3yiKepeK. KypbIIFbIHbIH onepamopbi 6aKa aadAMdapMeH HEmece onapdbiMMyJkImeH 6oJraH anammapra XayanmbI. Onepamopobmbl3 KUIM KUaeHHe K03Xemki3i3. Kammbl aKuIM KUIi3 XeHE KeH KuIMdepoeH aynak 6oJIbIbI3. KoNra wBknap 6ypbH KaKBH MaHaouMeKcepi3 (MbCaJIb, 6anapobH 6onyb). 03iHi3e XemKiniKmi Kepinyi KaMmaMaCbI3 emhi3! KypbIINrBHyI pyKcamcbI naOaIaNHydbI 60ndbIpMAY yuHn Kinmm aiNbH3. UbyKe3iHDe KypbInrblHb a6aucb3da Ko3ranydAn Kopray KepeK.

KypbIINbIHbIObl naudanhy 60bIHua HyckamadaH emKeH Hemece OHb I baskapy kabinemin Kepcemken XaHe Obl naudanhyra mikene pykcambl 6ap adamop rHa naudanaHa anaabi. - Eyn KpybIrrbIhbl quzukalbIK, nCuXukaiBik XaHe ouNay KaBinemi XemKiniKc3, Binimi XemKiniKc3 aamdapbIH (baanapb) Koca anraHa) naDanaHbHa 6onMaudbl. -Banapobin KypbIn rBImeH ouHayra 60nMaumbiHObifBIn Kaaraanay KepeK.

Alfred-Karcher-Straße 28-40

71364 Winnenden (Германь)

Ten.: [phone]

ΦaKc: [phone]

BHHHeHdEn,01.02.2021

Акayлар козиderi кемер
Акayльник Кожо Курьлгын biche kose мумkin emec	Жалкштbing Туисени Amkipatkbblb Kрьлгын ewijid. Курьлгы xankbblbнжablnb3
	Батаразарды заядату
	Шamадан Тбс Сжтуmedен КорfvдыTekceрih3
	Karcher Tbyhnyшларды колду Кьзmetineх abaplanb3
Кошалткшжуmbic icteidi, bicap Курьлгы Кошалmaibd	Журсжeteiginь Бolyden Kabeiliin pettehi3
	Сынab feligin Tekceperhi3
	Karcher Tbyhhyшларды колду Кьзmetineх abaplanb3
Курьлгы келбey barbittа Кошалган кеadingу тokтайы	Келбey a3 жолда курпih3
	Шamадан Тбс Сжтуmeden КорfvдыTekceрih3
	Журсжeteiginь Бolyden Kabeiliin pettehi3
	Сынab feligin Tekceperhi3
	Karcher Tbyhhyшларды колду Кьзmetineх abaplanb3
Сыныр bileikseci toktaiы, akaynap kerceetkiisi kb3biln tycneи Жанады	Herizri kocskшы «OFF» Күйн ebuyibis, quetka da Keentelreн 3aTarpdbuBn bap-kofoBn TekcepHl3. Kakket bonca, temen kelebey boiimenu kyyipih3. Herizri kocskshы kaia Tkooblbis. Byn procesti Tept pet kaiTanafanahn keniBacapru KaPani bu canbnduty yuiH 2 mHyttbik y3inic jacaibdu. Ocbyakbi iushne dé KypbilbHbI bice kocu mymkh imec.
Курьлгы дурс кер i buylmayd	Сыныр bileikseci men buyipinik quetkanapdbuTo3ybHn TekcepiH3, kajket bollca, aybictbipbH3
	Ipi Кокьс Калларын ChmibscBn Tekceperi3
	Ipi Кокьс Калларын Boyden Kaebin BocatbHb3 (pettey bypaHda彬)
	Бendiktiŋ TarpbIybl meH JyMbICbH Tekceperi3, kajket bollca aybictbipbH3
	Сыныр схemacbH pettehi3
	Сыныр bileikseci n aybictbipbHb3
	Karcher Tbyhhyшларды колду Кьзmetineх abaplanb3
Курьлгы shahand	Ipi Кокьс Калларын ChmibscBn Tekceperi3
	Ipi Кокьс Калларын Boyden Kaebin BocatbHb3 (pettey bypaHda彬)
	Шан cyrticih tekcep, ta3anay hemece aybictbpy
	Шан cyrticih JyMaHb3.
	Сынырfa aphanfahn konteHnerdi bocatbHb3
	Сыныр bileikraн Кокьс konteHepiHdei Tbyf3day npodpinHn aybictbipbHb3
	Шан cyrticihderi Tbyf3daFbHbIb Tekceperi3
	Тындаftwiж калaktardbu To3ybHn Tekceperi3, kajket bollca, pettehi3 hemece aybictbipbHb3
Шета aiMaKaTa Naashap sbInbpy	Буирлік QuetkaHbI Tycipudi pettey
	Буирлік QuetkaHbI aybictbipbHb3
	Буирлік QuetkaHbI Tycipry
	Буирлік QuetkaHbI jxetek bcldiHn Tekceperi3
	Karcher Tbyhhyшларды колду Кьзmetineх abaplanb3
Буирлік QuetkaHbI KOTepey JyMbic ictemei di	Буирлік Quetka KotepriiHin Boyden Kaebin Tekceperi3
	Karcher Tbyhhyшларды колду Кьзmetineх abaplanb3
Жана sbInbpy bileikseci сыныр bileIFan gokksic konteHepihe tnedi	Саkec korapabi cahblaynapra (1...3) eki pettey teTirih kocy apkblb scInbpy cxemacblbHn napametprin Tyzetin3.

TexHnKaIbIK MaFnyMaTTap

www.kaercher.de/REACH

质量保证

www.kaercher.de/REACH

Jolal/ dic a//l//a//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d// d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//d//

Registrieren Sie Ihr Produkt und profitieren Sie von den Vorteilen.

Bewerten Sie Ihr Produkt und sagen Sie uns Ihre Meinung.
