BEDIENUNGSANLEITUNG DC18SH MAKITA

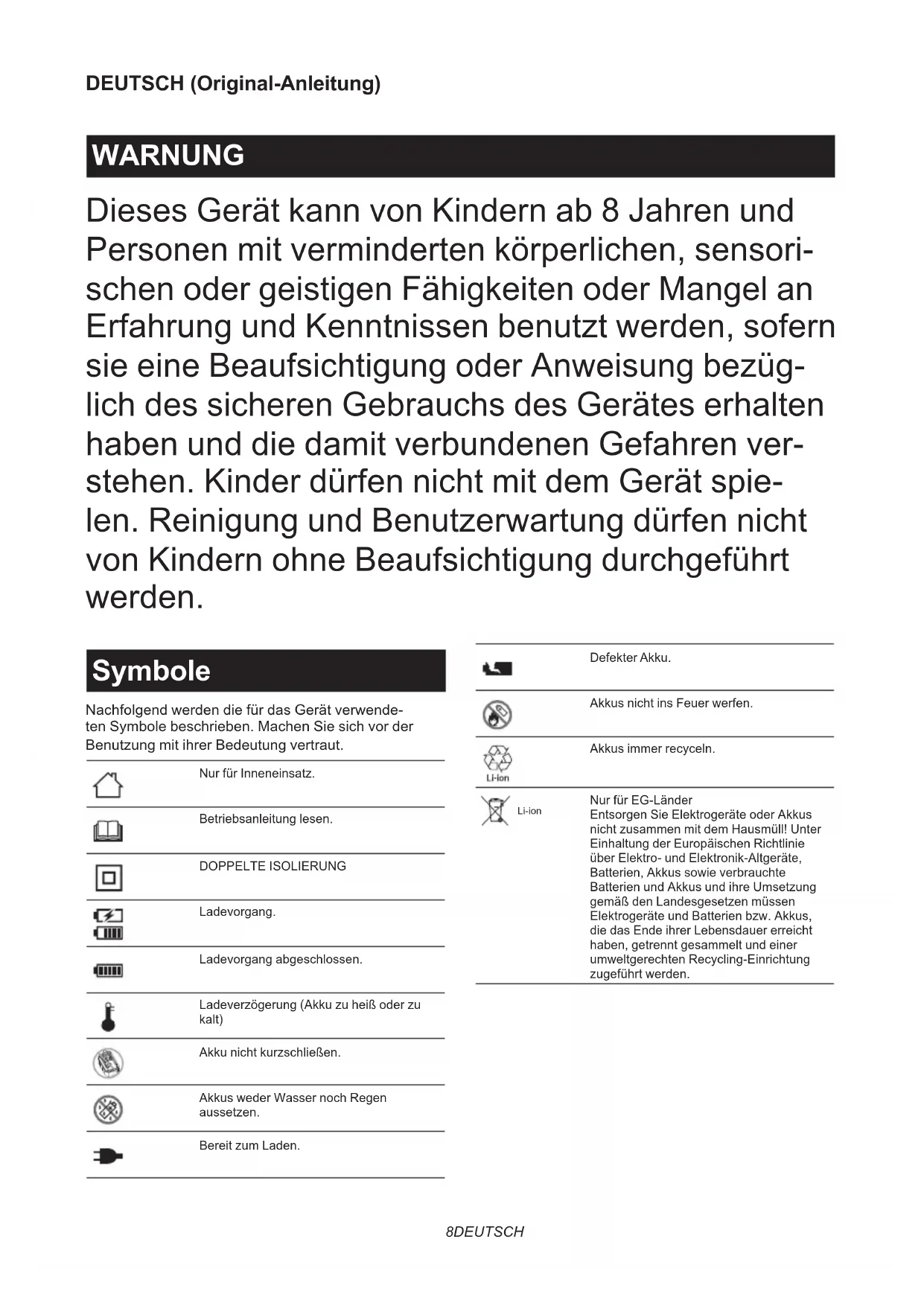

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Kenntnissen benutzt werden, sofern sie eine Beaufsichtigung oder Anweisung bezüglich des sicheren Gebrauchs des Gerätes erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Symbole

Nachfolgend werden die für das Gerät verwendeten Symbole beschreiben. Machen Sie sich vor der Benutzung mit ihrer Bedeutung vertraut.

Nur fur Inneneinsatz.

Betriebsanleitung lessen.

DOPPELTE ISOLIERUNG

Ladevorgang.

Ladevorgang abgeschlossen.

Ladeverzögerung (Akku zu heißt oder zu kalt)

Akku nicht kurzschlieben.

Akkus weder Wasser noch Regen aussetzen.

Bereit zum Laden.

Defekter Akku.

Akkus nicht ins Feuer werfen.

Akkus immer recycleln.

Nur für EG-Länder Entsorgen Sie Elektrogeräte oder Akkus nicht zusammen mit dem Hausmüll! Unter Einhaltung der Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte, Batterien, Akkus sowie verbrauchte Batterien und Akkus und ihre Umsetzung gemäß den Landesgesetzen müssen Elektrogeräte und Batterien bzw. Akkus, die das Ende ihrer Lebensdauer erreicht haben, getrennt gesammelt und einer umweltgerechten Recycling-Einrichtung zugeführct werden.

VORSICHT

1. BEWAHREN SIE DIESE ANWEISUNGEN SORGFÄLTIG AUF - Diese Anleitung enthalt wichtige Sicherheits- und Gebrauchsanweisungen für das Lade
2. Lesen Sie vor der Benutzung des Ladegerates alle Anweisungen und Warnhinweise, die an (1) Ladegerat, (2) Akku und (3) Akkuwerkzeug angebracht sind.
3. VORSICHT - Um die Verletzungsgefahr zu reduzieren, * dürfen nur Makita-Akkus geläden werden. Andere Akkutypen * konnen platzen und Personen- oder Sachschäden verursachen.
4. Nicht aufladbare Batterien konnen mit thisem Ladegerät nicht aufgeladen werden.
5. Achten Sie darauf, dass die Spannung der Stromquelle mit der auf dem Typenschild des Ladegerates angegebenen Spannung übereinstimmt.
6. Laden Sie den Akku nicht in Gegenwart von brennbaren Flüssigkeiten oder Gasen.
7. Setzen Sie das Ladegerät weder Regen noch Schnee oder nassen Bedingungen aus.
8. Tragen Sie das Ladegerät niemals am Netzkabel, und freißen Sie niemals daran, um es von der Steckdose zu trennen.
9. Trennen Sie das Ladegerät nach dem Laden oder vor jedem Versuch einer Wartung oder Reinigung von der Stromquelle. Ziehen Sie immer am Stecker, niemals am Kabel, um das Ladegerät von der Stromquelle zu trennen.
10. Verlegen Sie das Netzkabel so, dass niemand darauf tritt oder darüber stolpert, und dass es keinen sonstigen schädlichen Einflüssen oder Belastungen ausgesetzt wird.
11. Betreiben Sie das Ladegerät nicht mit einem beschädigten Kabel oder Stecker. Falls das Kabel oder der Stecker beschädigt ist, setzen Sie das betreffende Teil von einem autorisierten Makita-Servicecenter austauschen, um eine Gefahr zu vermeiden.
12. Benutzen oder zerlegen Sie das Ladegerät nicht, wenn es einen harten Schlag erlitten hat, fallen gelassen oder sonst wie beschädigt worden ist, sondern bringen Sie es zu einem qualifizierten Kundendiensttechniker. Falscher Gebrauch oder Zusammenbau kann die Ursache für elektrische Schläge oder einen Brand sein.
13. Laden Sie den Akku nicht bei einer Raumtemperatur UTER 10^ oder 40^ . Bei niedrigen Temperaturen beginnt der Ladevorgang u. U. nicht.
14. Das Ladegerät darft nicht an einen Aufwärtstransformator, Generator oder eine Gleichstrom-Steckdose angeschlossen werden.

15. Achten Sie darauf, dass die Lüftungsschlitze des Ladegerätes nicht abgedeckt oder blockiert werden.

16. Unterlassen Sie Anschlieben oder Abtrenn den Kabels und Einsetzen oder Herausnehmen des Akkus mit nassen Handen.

17. Verwenden Sie auf keinen Fall Benzin, Waschbenzin, Verdünner, Alkohol oder dergleichen zum Reinigen des Ladegerates. Solche Mittel können Verfärbung, Verformung oder Rissbildung verursachen.

Aufladen

Dieses Ladegerät kann zwei Akkus gleichzeitig laden.

1. Schlieben Sie das Ladegerät an eine geeignete Wechselstromquelle an. Die Ladekontrollampen blinken wiederholt in Grün.
2. Fuhren Sie den Akku unter Ausrichtung auf die Führung des Ladegerates bis zum Anschlag in das Ladegerat ein. Die Anschlussabdeckung des Ladegerates kann durch Einsetzen des Akkus geöffnet und durch Herausziehen des Akkus geschlossen werden.
3. Sobald der Akku eingesetzt wird, wechselt die Farbe der Ladekontrolllampe von Grün auf Rot, und der Ladevorgang beginnnt. Die Ladekontrolllampe leuchtet während des Ladevorgangs ständig. Eine rote Ladekontrolllampe zeigt den Ladezustand in 0-80% an, und rote und grüne zeigen 80-100% an. Die oben erwähnte Anzeige von 80% ist ein Naherungswert. Die Anzeige kann je nach der Temperatur oder dem Zustand des Akkus unterschiedlich sein.
4. Nach Abschluss des Ladevorgangs wechseln die Ladekontrollampen ihre Farben von Rot und Grün auf Grün.
5. Die Ladezeit ist je nach der Temperatur (10^ - 40^) , bei welcher der Akku geladen wird, und dem Zustand des Akkus (z. B. neuer oder längerere Zeit unbenutzter Akku) unterschiedlich.
6. Nehmen Sie den Akku nach dem Laden aus dem Ladegerät hers, und trennen Sie thesev vom Stromnetz.

Spannung 14,4 V 18 V 14,4 V 18 V					Kapazität (Ah) gemäß IEC 61960	Ladezeit (Minuten)
Anzahl der Zellen	4 5 8 10
Li-Ion-Akku	BL1415 BL18	15 -- 1,3 30
	BL1415N / BL1415NA	BL1815N -- 1,5 30
	-	BL1820 / BL1820B	-- 2,0 45
	-	-	BL1430 / BL1430B	BL1830 / BL1830B	3,0 60
	-- BL1440			BL1840 / BL1840B	4,0 90
	-- BL1450			BL1850 / BL1850B	5,0 110
	-	-	BL1460A / BL1460B	BL1860B 6,0	130

ANMERKUNG: Das Ladegerät ist ausschließlich zum Laden von Makita-Akkus vorgesehen. Verwenden Sie es auf keinen Fall für einen anderen Zweck oder zum Laden von Akkus anderer Fabrikate.

ANMERKUNG: Dieses Ladegerät kann nicht mit dem AUSTAUSCHBAREN ADAPTER (ADP01 und ADP04) und dem AUFFRISCHADAPTER (ADP02 und ADP03) verwendet werden.

HINWEIS: Falls die Ladekontrollampe in Rot blinkt, liegen folgende Akkuzustände vor, und der Ladevorgang beginnnt u. U. nicht.

Der Akku wurd voneinem kurz zuvor benutzten Werkzeug abgenommen, oder der Akku wurd te Lange Zeit an einem Ort liegen gelassen, der direktem Sonnenlicht ausgesetzt war.
Der Akku wurde lange Zeit an einem Ort liegen gelassen, der Kaltluft ausgesetzt war.

Der Ladevorgang beginnt erst, nachdem die Akkutemperatur ein Niveau erreicht hat, bei dem Laden möglich ist.

HINWEIS: Falls die Ladekontrollampe abwechselnd in Grun und Rot blinkt, liegt eine Störung vor, und der Akku kann nicht geladen werden. Möglicherweise sind die Kontakte des Ladegerates oder des Akkus verschmutzt, oder der Akku ist verbraucht oder beschädigt.
