DC64WA - Batterieladegerät MAKITA - Kostenlose Bedienungsanleitung

Produkttyp	Batterieladegerät
Marke	Makita
Modell	DC64WA
Kompatible Akkus	Makita Li-Ion-Akkus
Ausgangsspannung	57,6 V (max. 64 V)
Anzahl der Akkuzellen	32
Akkukapazität (Beispiel)	4,0 Ah (gemäß IEC61960)
Ladezeit (für 4,0 Ah)	120 Minuten
Empfohlene Ladetemperatur	10 °C bis 40 °C
Leuchtanzeigen	Grüne und rote Anzeige für Ladezustand (0-80 %, 80-100 %, fertig, Fehler)
Schutz	Doppelte Isolierung, Überhitzungsschutz, Kurzschlussschutz, Verpolungsschutz
Verwendung	Nur für Innenräume
Stromversorgung	AC (Spannung gemäß Typenschild)
Wartung und Reinigung	Mit einem trockenen Tuch reinigen; keine Lösungsmittel verwenden
Sicherheitshinweise	Bedienungsanleitung lesen; nicht dem Regen aussetzen; keine nicht wiederaufladbaren Akkus laden; vor Wartung vom Netz trennen
Recycling	Nicht mit dem Hausmüll entsorgen; zu einer Sammelstelle bringen

Häufig gestellte Fragen - DC64WA MAKITA

Welchen Akkutyp kann ich mit diesem Makita DC64WA Ladegerät laden?

Dieses Ladegerät ist nur für Makita Li-Ion-Akkus ausgelegt. Versuchen Sie nicht, andere Akkutypen zu laden, da dies zu einer Explosion führen könnte.

Wie lange dauert das Laden eines Akkus?

Für einen 4,0 Ah Akku beträgt die Ladezeit etwa 120 Minuten. Die Dauer kann je nach Temperatur und Zustand des Akkus variieren.

Was bedeuten die Leuchtanzeigen am Ladegerät?

Die blinkende grüne Anzeige bedeutet 'ladebereit'. Dauerhaft rot: lädt (0-80%). Rot + grün: Ladung 80-100%. Dauerhaft grün: vollständig geladen. Rotes Blinken: Akku zu heiß/kalt. Wechselnd grün/rot: Fehler oder Staub an den Kontakten.

Kann ich den Akku bei Kälte oder Hitze laden?

Das Laden ist zwischen 10 °C und 40 °C möglich. Unter 10 °C kann der Ladevorgang nicht starten. Wenn der Akku zu heiß ist, wartet das Ladegerät, bis er abgekühlt ist.

Kann das Ladegerät im Regen oder im Freien verwendet werden?

Nein, das Ladegerät ist nur für die Verwendung in Innenräumen vorgesehen. Setzen Sie es nicht Regen, Schnee oder Feuchtigkeit aus.

Wie reinige ich das Ladegerät?

Trennen Sie das Ladegerät vor der Reinigung vom Netz. Verwenden Sie ein trockenes Tuch. Verwenden Sie niemals Benzin, Verdünner oder Alkohol, da diese das Gehäuse beschädigen könnten.

Was tun, wenn die Ladekontakte verschmutzt sind?

Reinigen Sie die Kontakte vorsichtig mit einem trockenen Tuch, um Staub zu entfernen. Wenn die Anzeige grün/rot blinkt, kann dies auf verstopfte Kontakte hinweisen.

Ist es sicher, den Akku nach vollständiger Ladung am Ladegerät zu lassen?

Ja, das Ladegerät stoppt automatisch, wenn der Akku vollständig geladen ist. Die dauerhaft grüne Anzeige zeigt an, dass der Ladevorgang abgeschlossen ist. Sie können den Akku bedenkenlos am Ladegerät lassen.

Was tun, wenn das Netzkabel beschädigt ist?

Verwenden Sie das Ladegerät nicht. Lassen Sie das Kabel von einem autorisierten Makita Servicecenter ersetzen, um Gefahren zu vermeiden.

Wie entsorge ich das Ladegerät oder die Akkus am Ende ihrer Lebensdauer?

Werfen Sie das Gerät und die Akkus nicht in den Hausmüll. Geben Sie sie an einer Sammelstelle für Elektro- und Elektronikaltgeräte ab.

BEDIENUNGSANLEITUNG DC64WA MAKITA

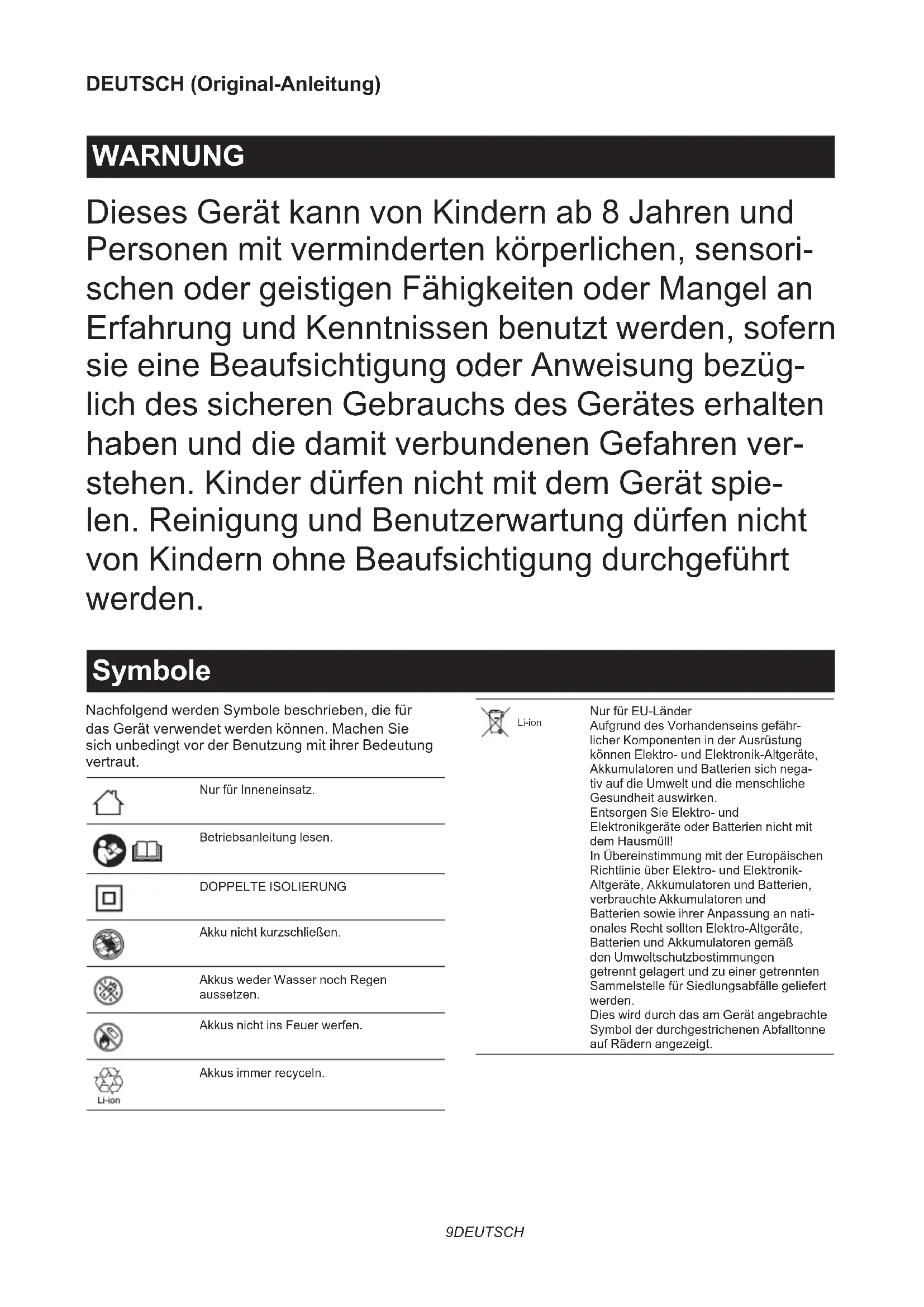

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Kenntnissen benutzt werden, sofern sie eine Beaufsichtigung oder Anweisung bezüglich des sicheren Gebrauchs des Gerätes erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Symbole
Nachfolgend werden Symbole beschrieben, die für das Gerät verwendet werden können. Machen Sie sich unbedingt vor der Benutzung mit ihrer Bedeutung vertraut.

	Nur für Inneneinsatz.
	Betriebsanleitung lesen.
	DOPPELTE ISOLIERUNG
	Akku nicht kurzschließen.
	Akkus weder Wasser noch Regen aussetzen.
	Akkus nicht ins Feuer werfen.
	Akkus immer recyceln.

Li-ion

Nur für EU-Länder

Aufgrund des Vorhandenseins gefährlicher Komponenten in der Ausrüstung können Elektro- und Elektronik-Altgeräte, Akkumulatoren und Batterien sich negativ auf die Umwelt und die menschliche Gesundheit auswirken.

Entsorgen Sie Elektro- und Elektronikgeräte oder Batterien nicht mit dem Hausmüll!

In Übereinstimmung mit der Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte, Akkumulatoren und Batterien, verbrauchte Akkumulatoren und

Batterien sowie ihrer Anpassung an nationales Recht sollten Elektro-Altgeräte, Batterien und Akkumulatoren gemäß den Umweltschutzbestimmungen getrennt gelagert und zu einer getrennten Sammelstelle für Siedlungsabfälle geliefert werden.

Dies wird durch das am Gerät angebrachte Symbol der durchgestrichenen Abfalltonne auf Rädern angezeigt.

	Bereit zum Laden.
	Ladeverzögerung (Akku zu heiß oder zu kalt).
	Ladevorgang (0 - 80 %).

	Ladevorgang (80 - 100 %).
	Ladevorgang abgeschlossen.
	Defekter Akku.

VORSICHT

1. BEWAHREN SIE DIESE ANWEISUNGEN SORGFÄLTIG AUF - Diese Anleitung enthält wichtige Sicherheits- und Gebrauchsanweisungen für das Ladegerät.
2. Lesen Sie vor der Benutzung des Ladegerätes alle Anweisungen und Warnhinweise, die an (1) Ladegerät, (2) Akku und (3) Akkuwerkzeug angebracht sind.
3. VORSICHT - Um die Verletzungsgefahr zu reduzieren, dürfen nur Makita-Akkus geladen werden. Andere Akkutypen können platzen und Personen- oder Sachschäden verursachen.
4. Nicht aufladbare Batterien können mit diesem Ladegerät nicht aufgeladen werden.
5. Achten Sie darauf, dass die Spannung der Stromquelle mit der auf dem Typenschild des Ladegerätes angegebenen Spannung übereinstimmt.
6. Laden Sie den Akku nicht in Gegenwart von brennbaren Flüssigkeiten oder Gasen.
7. Setzen Sie das Ladegerät weder Regen noch Schnee oder nassen Bedingungen aus.
8. Tragen Sie das Ladegerät niemals am Netzkabel, und reißen Sie niemals daran, um es von der Steckdose zu trennen.
9. Entfernen Sie den Akku vom Ladegerät, wenn Sie das Ladegerät tragen.
10. Trennen Sie das Ladegerät nach dem Laden oder vor jedem Versuch einer Wartung oder Reinigung von der Stromquelle. Ziehen Sie immer am Stecker, niemals am Kabel, um das Ladegerät von der Stromquelle zu trennen.

11. Verlegen Sie das Netzkabel so, dass niemand darauf tritt oder darüber stolpert, und dass es keinen sonstigen schädlichen Einflüssen oder Belastungen ausgesetzt wird.

12. Betreiben Sie das Ladegerät nicht mit einem beschädigten Kabel oder Stecker. Falls das Kabel oder der Stecker beschädigt ist, lassen Sie das betreffende Teil von einem autorisierten Makita-Servicecenter austauschen, um eine Gefahr zu vermeiden.

13. Falls das Versorgungskabel beschädigt ist, muss es von dem Hersteller, dessen Kundendienstvertreter oder einer ähnlich qualifizierten Person ausgewechselt werden, um Gefahren zu vermeiden.
14. Benutzen oder zerlegen Sie das Ladegerät nicht, wenn es einen harten Schlag erlitten hat, fallen gelassen oder sonst wie beschädigt worden ist, sondern bringen Sie es zu einem qualifizierten Kundendiensttechniker. Falscher Gebrauch oder Zusammenbau kann die Ursache für elektrische Schläge oder einen Brand sein.
15. Laden Sie den Akku nicht bei einer Raumtemperatur UNTER 10°C oder ÜBER 40°C. Bei niedrigen Temperaturen beginnt der Ladevorgang u. U. nicht.
16. Das Ladegerät darf nicht an einen Aufwärtstransformator, Generator oder eine Gleichstrom-Steckdose angeschlossen werden.
17. Achten Sie darauf, dass die Lüftungsschlitze des Ladegerätes nicht abgedeckt oder blockiert werden.
18. Unterlassen Sie Anschließen oder Abtrennen des Kabels und Einsetzen oder Herausnehmen des Akkus mit nassen Händen.
19. Verwenden Sie auf keinen Fall Benzin, Waschbenzin, Verdünner, Alkohol oder dergleichen zum Reinigen des Ladegerätes. Solche Mittel können Verfärbung, Verformung oder Rissbildung verursachen.

Aufladen

1. Schließen Sie das Ladegerät an eine geeignete Wechselstromquelle an. Die Ladekontrolllampen blinken wiederholt in Grün.
2. Führen Sie den Akku unter Ausrichtung auf die Führung des Ladegerätes bis zum Anschlag in das Ladegerät ein.

3. Sobald der Akku eingesetzt wird, wechselt die Farbe der Ladekontrolllampe von Grün auf Rot, und der Ladevorgang beginnt. Die Ladekontrolllampe leuchtet während des Ladevorgangs ständig. Bei einem Ladezustand von 0-80 % leuchtet eine rote Ladekontrolllampe auf, während bei 80-100 % eine rote und eine grüne Lampe aufleuchten. Die oben genannte 80-%-Anzeige ist ein Näherungswert. Die Anzeige kann je nach der Temperatur oder dem Zustand des Akkus unterschiedlich sein.

4. Wenn der Ladevorgang beendet ist, wechseln die rote und die grüne Ladekontrolllampe zu einer grünen Lampe.

5. Nehmen Sie den Akku nach dem Ladevorgang aus dem Ladegerät heraus, während Sie den Haken drücken.

Trennen Sie dann das Ladegerät ab.

HINWEIS: Falls der Haken nicht reibungslos ausrastet, säubern Sie die Umgebung der Montageteile von Staub.

▶ Abb.2: 1. Haken

HINWEIS: Die Ladezeit ist je nach der Temperatur (10°C - 40°C), bei welcher der Akku geladen wird, und dem Zustand des Akkus (z. B. neuer oder längere Zeit unbenutzter Akku) unterschiedlich.

Spannung Anzahl	der Zellen Li-Ion-Akku Kapazität (Ah) gemäß	IEC 61960	Ladezeit (Minuten)
57,6 V — - 64 V — (max.)	32 BL6440 4,0	120

ANMERKUNG: Das Ladegerät ist ausschließlich zum Laden von Makita-Akkus vorgesehen. Verwenden Sie es auf keinen Fall für einen anderen Zweck oder zum Laden von Akkus anderer Fabrikate.

HINWEIS: Falls die Ladekontrolllampe in Rot blinkt, beginnt der Ladevorgang je nach dem Zustand des Akkus u. U. nicht, wie nachstehend angegeben:

— Der Akku wurde von einem kurz zuvor benutzten Werkzeug abgenommen, oder der Akku wurde lange Zeit an einem Ort liegen gelassen, der direktem Sonnenlicht ausgesetzt war.
— Der Akku wurde lange Zeit an einem Ort liegen gelassen, der Kaltluft ausgesetzt war.

HINWEIS: Wenn der Akku zu heiß ist, beginnt der Ladevorgang nicht eher, bis die Akkutemperatur ein Niveau erreicht, bei dem Laden möglich ist.

HINWEIS: Falls die Ladekontrolllampe abwechselnd in Grün und Rot blinkt, liegt eine Störung vor, und der Akku kann nicht geladen werden. Möglicherweise sind die Kontakte des Ladegerätes oder des Akkus verschmutzt, oder der Akku ist verbraucht oder beschädigt.
