品牌	牧田
型号	DC18SH
产品类型	电池充电器
用途	为牧田14.4V和18V锂离子充电电池充电
电源	220-240V，50/60Hz
尺寸（约）	200 x 150 x 100 mm
重量（约）	0.6 kg
LED指示灯	充电中（红色常亮）、完成（绿色常亮）、延迟（红色闪烁）、电池故障（绿红交替）
同时充电电池数量	2
充电温度	10°C至40°C
过载保护	是，内置
双重绝缘	是
室内使用	是，仅限室内
维护	清洁前断开电源，使用干布，请勿使用溶剂
可维修性	仅可由牧田授权服务中心更换部件（电源线损坏）
安全	必须阅读手册，请勿暴露于雨淋或潮湿环境
兼容电池	BL1415, BL1415N, BL1415NA, BL1815, BL1815N, BL1820, BL1820B, BL1430, BL1430B, BL1830, BL1830B, BL1440, BL1840, BL1840B, BL1450, BL1850, BL1850B, BL1460A, BL1460B, BL1860B
典型充电时间	从30分钟（BL1415）到130分钟（BL1860B）
不兼容配件	可互换适配器 ADP01/ADP04，再生器 ADP02/ADP03
回收	请勿与生活垃圾一起丢弃，按照欧洲指令进行回收
保修	有关条款，请查阅手册或咨询经销商

常见问题 - DC18SH MAKITA

DC18SH充电器可以为非牧田电池充电吗？

不可以，此充电器专为牧田可充电电池设计。使用其他电池可能导致爆炸或伤害。

红色指示灯闪烁是什么意思？

红色闪烁表示充电延迟。电池过热或过冷。当电池温度达到可接受范围（10°C至40°C）时，充电将自动开始。

为什么红绿指示灯交替闪烁？

这意味着无法充电。可能的原因包括充电端子被灰尘堵塞、电池老化或损坏。清洁端子或更换电池。

充电完成后可以将电池留在充电器上吗？

建议在充电完成后立即取出电池（绿色常亮），以延长电池寿命并避免意外过充。

应使用哪种电源线？

仅使用原装电源线或牧田授权服务中心提供的替换电源线。电源线必须与铭牌上标明的电压（220-240V）匹配。

充电器可以在户外使用吗？

不可以，DC18SH充电器设计为仅限室内使用。请勿暴露于雨、雪或潮湿环境。

如何清洁充电器？

清洁前务必断开充电器电源。使用干布。切勿使用汽油、苯、稀释剂、酒精或其他可能损坏外壳的溶剂。

此充电器兼容哪些电池？

DC18SH充电器兼容牧田14.4V和18V锂离子电池，型号为BL14xx和BL18xx系列。有关完整兼容型号列表，请查阅手册。

我可以同时给两块电池充电吗？

可以，DC18SH充电器可以同时为两块电池充电。将电池插入两个插槽，充电将自动开始。

如果电源线损坏该怎么办？

请勿使用充电器。请由牧田授权售后服务中心更换电源线，以避免火灾或触电风险。

用户手册 DC18SH MAKITA

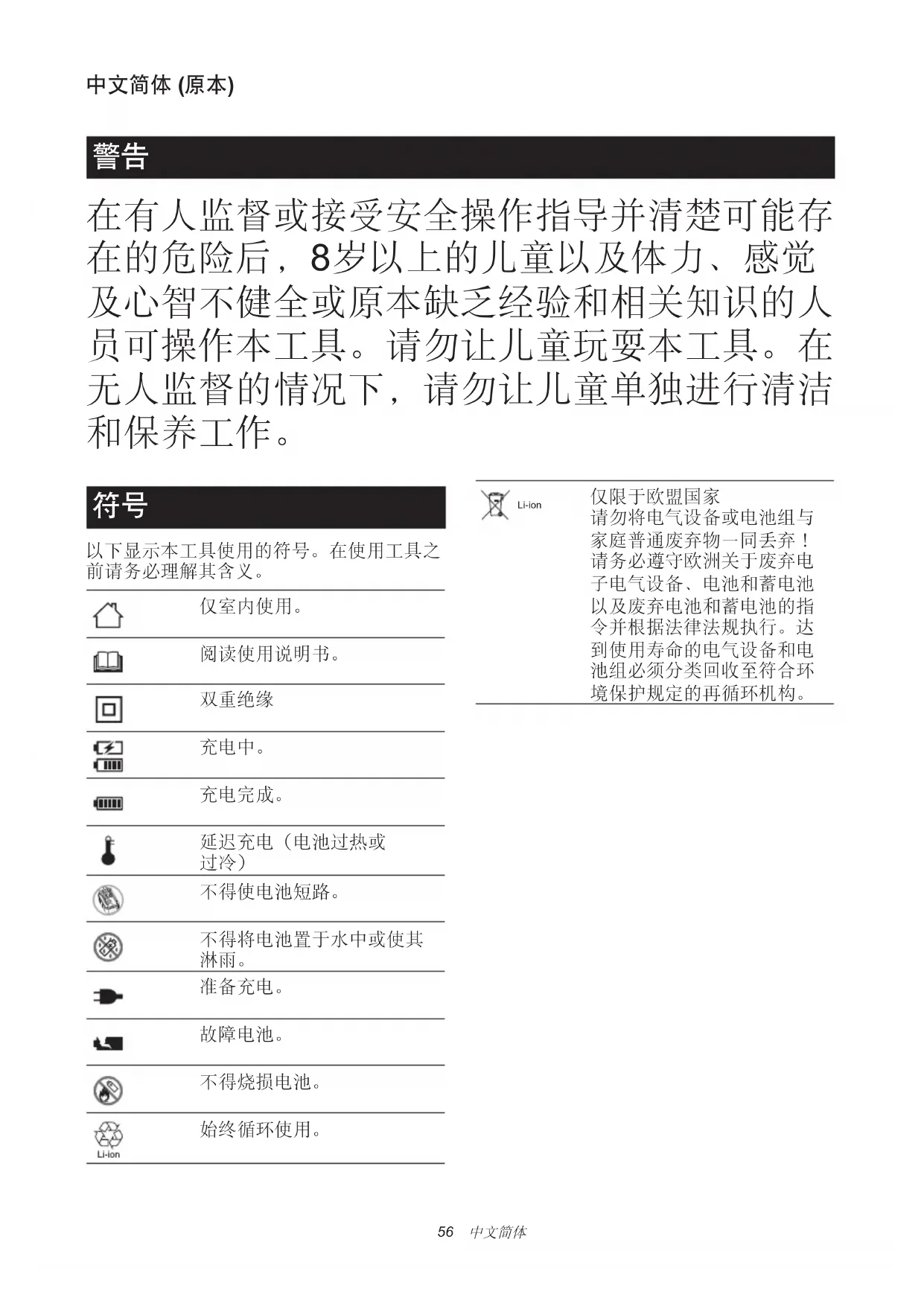

在有人监督或接受安全操作指导并清楚可能存在的危险后，8岁以上的儿童以及体力、感觉及心智不健全或原本缺乏经验和相关知识的人员可操作本工具。请勿让儿童玩耍本工具。在无人监督的情况下，请勿让儿童单独进行清洁和保养工作。

符号

以下显示本工具使用的符号。在使用工具之前请务必理解其含义。

	仅室内使用。
	阅读使用说明书。
	双重绝缘
	充电中。
	充电完成。
	延迟充电（电池过热或过冷）
	不得使电池短路。
	不得将电池置于水中或使其淋雨。
	准备充电。
	故障电池。
	不得烧损电池。
Li-ion	始终循环使用。

Li-ion

仅限于欧盟国家 请勿将电气设备或电池组与家庭普通废弃物一同丢弃! 请务必遵守欧洲关于废弃电子电气设备、电池和蓄电池以及废弃电池和蓄电池的指令并根据法律法规执行。达到使用寿命的电气设备和电池组必须分类回收至符合环境保护规定的再循环机构。

小心

1. 请保留此说明书一本说明书包含重要的安全注意事项和电池充电器的操作说明。
2. 在使用电池充电器之前，请仔细通读所有的说明以及（1）电池充电器，（2）电池，以及（3）使用电池的产品上的警告标记。
3. 小心一为降低引起人身伤害的危险，仅可对Makita（牧田）型可充电电池进行充电。对其他类型的电池充电可能会引起电池爆裂，从而导致人身伤害。
4. 不得使用此电池充电器对不可充电电池进行充电。
5. 请使用符合充电器铭牌所示额定电压的电源。
6. 请勿在易燃液体或气体附近给电池组充电。
7. 请勿将电池暴露于雨雪或潮湿环境中。
8. 切勿拖着导线移动充电器，或拉导线拔出插头等。
9. 充电后或进行保养或清洁之前，请断开充电器电源。断开充电器电源时，请使用插头而非导线。
10. 布置电源线时确保其不被踩踏、绊倒或受到其他损坏或压力。
11. 请勿使用损坏的导线或插头操作充电器。如果导线或插头受损，应请Makita（牧田）授权的维修服务中心更换以避免发生危险。
12. 如果充电器掉落、受到剧烈的冲击或其他任何损坏，则请勿操作或拆卸充电器，将其送至专业维修人员处维修。不正确的使用或重新组装可能会导致触电或起火。
13. 请勿在室温低于 10^ C （ 50^ F ）或高于 40^ C （ 104^ F ）的条件下给电池组充电。低温条件下，可能无法充电。
14. 请勿试图使用升压变压器、引擎发电机或直流电源插座。
15. 请勿使任何物体覆盖或阻碍充电器通风孔。
16. 请勿用湿手插拔电源线以及插入或取下电池。
17. 切勿使用汽油、苯、稀释剂、酒精或类似物品清洁充电器。否则可能会导致变色、变形或出现裂缝。

充电

本充电器可同时给两个电池充电。

1. 将电池充电器插入到正确的交流电源插座。充电指示灯将绿色闪烁。
2. 插入电池组至充电器，直至其牢固置于充电器。充电器的端子盖可在插入电池组时打开，在取出电池组后闭合。
3. 插入电池组时，充电指示灯将从绿色变为红色并开始充电。充电指示灯将在充电期间保持亮起。一个红色充电指示灯点亮表示充电进度在 0 - 80% 范围，红色和绿色指示灯点亮表示 80 - 100% 范围。上述 80% 是指近似值。指示灯指示可能因电池温度或电池状况而异。
4. 完成充电时，充电指示灯将从红色和绿色变为绿色。
5. 充电时间因充电温度（ 10^ （ 50^ ） -40^ （ 104^ ））和电池组的状况（如电池使用时间等）而异。
6. 充电后，从充电器取出电池组并拔下充电器。

电压 14.4 V 18 V 14.4 V 18 V 容量					(Ah)依据IEC61960	充电时间(分钟)
电池数量	4 5 8 10
锂离子电池组	BL1415 BL1815 -- 1.3 30
	BL1415N /BL1415NA	BL1815N -- 1.5 30
	-	BL1820 /BL1820B	-- 2.0 45
	-	-	BL1430 /BL1430B	BL1830 /BL1830B	3.0 60
	-- BL1440			BL1840 /BL1840B	4.0 90
	-- BL1450			BL1850 /BL1850B	5.0 110
	-	-	BL1460A /BL1460B	BL1860B 6.0	130

注意：本电池充电器用于给牧田电池组充电。不得用于其他用途或用于其他制造商的电池。

注意：本电池充电器不可结合使用可互换适配器（ADP01和ADP04）以及复原充电适配器（ADP02和ADP03）。

注：如果充电指示灯呈红色闪烁，电池状况可能如下且无法充电。

• 电池组从刚停止运转的工具上取下，或电池组长时间暴露在直射阳光下。
  电池组长时间置于寒冷位置。

当电池组达到可充电温度后，即会开始充电。

注：如果充电指示灯交替呈绿色和红色闪烁，则无法充电。充电器或电池组上的端子被灰尘堵塞，或电池组磨损或受损。

警告

8 岁以上兒童及身體、感官或精神缺陷者，或缺乏使用經驗與知識者，需在人員監督或指導器具安全使用方式，並了解可能產生之危險的情況下使用本器具。兒童不得把玩本器具。在未經監督的情況下，不得讓兒童進行清潔及使用維護。

符號

以下顯示本設備使用的符號。在使用工具前請務必理解其含義。

	僅供室內使用。
	請仔細閱讀使用說明書。
	雙重絕緣
	充電中。
	充電完成。
	延遲充電（電池溫度過高或過低）
	請勿使電池短路。
	請勿將電池暴露於水或雨中。
	準備充電。
	電池故障。
	請勿用火銷毀電池。
	請務必將電池回收。

Li-ion

僅用於歐盟國家 請勿將電氣設備或電池組與家庭普通廢棄物一同丟棄。 請務必遵守歐洲關於廢棄電子電器設備和關於電池與蓄電池以及廢電池與廢蓄電池的指令，根據法律法規執行。達到使用壽命的電氣設備與電池組必須分類回收至符合環境保護規定的再循環機構。

小心

1. 妥善保存此說明一本手冊含電池充電器的重要安全及操作說明。
2. 使用電池充電器之前，請閱讀(1)電池充電器、(2)電池和(3)使用電池產品上的所有指示說明和注意標示。
3. 小心一為降低人員受傷風險，僅可為Makita（牧田）款式的可充電電池充電。其他電池類型可能會爆炸而造成人員受傷及物品損壞。
4. 非充電式電池不可使用本電池充電器進行充電。
5. 請使用符合充電器銘牌上指定電壓的電源。
6. 請勿在存有易燃液體或氣體的環境下為電池組充電。
7. 請勿將充電器暴露於雨、雪或潮濕環境中。
8. 切勿拿取充電器的電線部分，或猛力將電線從插座拔起。
9. 充電後或嘗試進行任何保養或清潔前，請將充電器從電源拔起。拔除充電器電線時，請握住插頭而非電線。
10. 確認電線位置不會被踩到、使人絆倒，或以其他方式受損或遭到拉扯。
11. 請勿以受損的電線或插頭操作充電器。若電線或插頭受損，請洽詢Makita（牧田）授權維修服務中心要求更換，以免發生危險。
12. 若充電器受到重擊、摔落或有其他方面的受損，請將其交予合格維修人員，不得自行操作或拆解。錯誤使用或重新組裝可能會導致觸電或起火風險。
13. 室溫低於 10^ (50°F) 或高於 40^ (104°F) 時，請勿為電池組充電。若溫度過低，可能不會開始充電。
14. 請勿嘗試使用升壓變壓器、引擎發電機或DC電源插座。
15. 請勿使任何物品覆蓋或堵住充電器通風口。
    16.雙手潮濕時，請勿插拔電線，並插入或取出電池。
16. 切勿使用汽油、苯、稀釋劑、酒精或類似物品清潔充電器。否則可能會導致變色、變形或出現裂縫。

充電

本充電器可同時為兩顆電池充電。

1. 將電池充電器插入適當的交流電壓源。充電燈會重複閃爍綠燈。
2. 將電池組置入充電器，直到將充電器導片推入到底為止。

充電器端子蓋可透過置入電池組的方式打開，以及取出電池組的方式關閉。

1. 置入電池組時，充電燈顏色會從綠色變為紅色，並開始充電。充電燈在充電期間會穩定恆亮。紅色充電燈表示充電狀況介於 0 - 80% ，紅色及綠色充電燈則表示充電狀況介於 80 - 100% 。上述 80% 指示為約略值。指示會依電池溫度或電池狀況而異。
2. 完成充電時，紅色及綠色充電燈會變為綠色。
3. 充電時間會因電池組充電時的溫度 (10^(50^) - 40^(104^)) ，以及電池組狀況而異，如全新或長時間未使用的電池組。
4. 充電後，將電池組自充電器取出，並拔除充電器插頭。

電壓	14.4 V 18 V 1	14.4 V 18 V 電量 (Ah)			符合 IEC61960 規範	充電時間 (分鐘)
電池數	4 5 8 10
鋰離子 電池組	BL1415 BL1815 -- 1.3 30
	BL1415N / BL1415NA	BL1815N -- 1.5 30
	-	BL1820 / BL1820B	-- 2.0	45
	-	-	BL1430 / BL1430B	BL1830 / BL1830B	3.0 60
	-- BL1440			BL1840 / BL1840B	4.0 90
	-- BL1450			BL1850 / BL1850B	5.0 110
	-	-	BL1460A / BL1460B	BL1860B 6.0 130

注意：本電池充電器為Makita（牧田）電池組充電專用，切勿將其用於其他用途，或為其他製造商電池充電。

注意：本電池充電器無法搭配轉換式轉接座（ADP01及ADP04）以及充電式轉接座（ADP02及ADP03）使用。

注：若充電燈閃爍紅燈，電池狀況如下，且充電不會開始。

• 剛操作完工具的電池組，或長時間置於陽光直曝處的電池組。
  長時間置於冷空氣環境中的電池組。

電池組溫度達到可充電溫度後，將開始充電。

注：若充電燈紅綠交錯閃爍，則無法充電。充電器或電池組上的端子堆積灰塵，否則電池組將磨損或受損。
